Дымоход своими руками: как сделать? Пошаговая инструкция

Содержание:

  • 1 Как устроен дымоход?
  • 2 Требования к устройству дымохода
  • 3 Из каких материалов можно изготовить?
  • 4 Пошаговая инструкция по изготовлению дымохода
    • 4.1 Особенности конструкции
    • 4.2 Преимущества и недостатки
    • 4.3 Выбор материала
    • 4.4 Подготовка раствора
    • 4.5 Порядок кладки основных частей
  • 5 Как сделать керамический дымоход?
    • 5.1 Специфика конструкции
    • 5.2 Плюсы и минусы
    • 5.3 Правила сборки и монтажа
    • 5.4 Приготовление и нанесение клея
  • 6 Металлический сэндвич-дымоход своими руками
    • 6.1 Положительные и отрицательные стороны
    • 6.2 Необходимые материалы
    • 6.3 Схема монтажа
    • 6.4 Совет по устройству внутренней трубы
  • 7 Эксплуатация, ремонт и чистка

Печи и камины – практичные и красивые конструкции, которые многие создают на своих дачных участках или в собственных домах при помощи профессионалов. Однако есть и доморощенные таланты, которые способны сделать нечто подобное самостоятельно. В этой статье мы рассмотрим один очень важный аспект подобного дела – поговорим о дымоходе, а вернее о том, как сделать дымоход.

Как устроен дымоход?

Сделать дымоход своими руками не сложно, если понять его внутреннее устройство и принцип работы всей системы, поскольку их качественность прямо определяют рентабельность и продуктивность самого отопления.

Читайте также:

Как правильно сделать бетононасос своими руками?

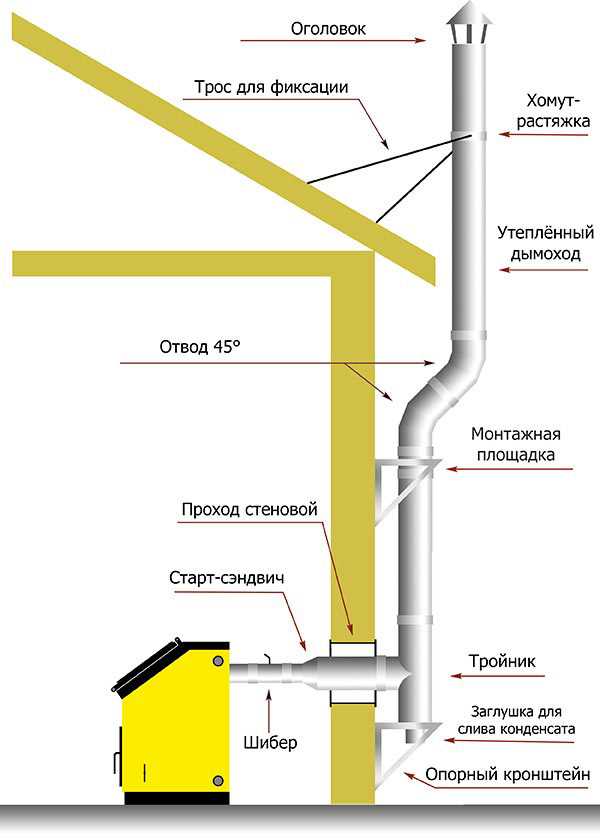

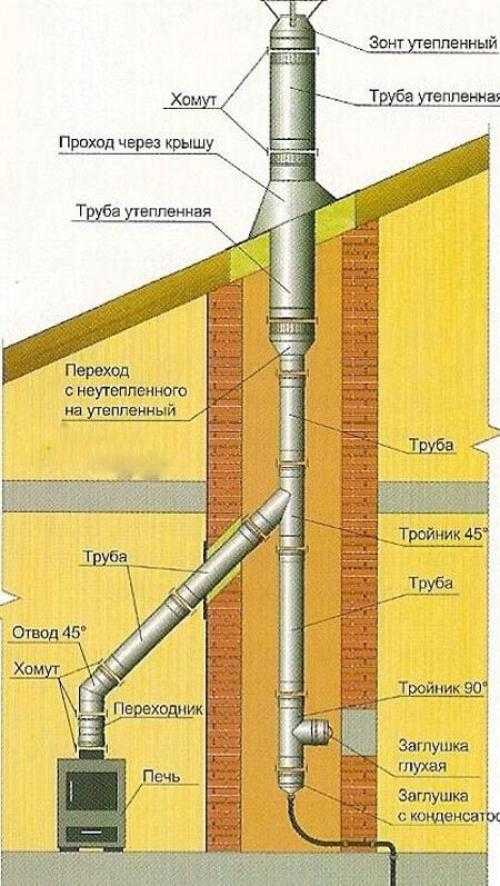

Как дымоход печи, так и дымоход камина, берут свое начало с котла, в который он встроен, куда бросаются дрова, уголь или другие продукты для сгорания. Там же внизу есть задвижка для возможности управлять тягой, также ее можно открыть, если потребуется освободить трубу от сажи или копоти. Далее дымоход поднимается вверх настолько, насколько это необходимо, однако если нужно его сдвинуть в сторону, тогда устанавливается отвод. Отвод переходит в проход перекрытия и проход крыши, что дает гарантию пожарной безопасности. И завершающим элементом выступает оголовок, не дающий дождю или снегу проникать вниз.

Требования к устройству дымохода

Поскольку основное предназначение дымохода – вывести газ и дым вверх, образующиеся при горении, и не допустить их попадания в помещение, какие-либо нарушения во время монтирования подобных конструкций могут привести к неприятным и даже фатальным последствиям, поэтому необходимо соблюдать все нормативные требования документов СНиП 41-01-2003 и ДБН. Прежде, чем приступать к работе, вы должны внимательно с ними ознакомиться.

Из каких материалов можно изготовить?

Очень важно также выбрать материал, из которого вы его сделаете.

Самым распространенным является кирпич, поскольку он отлично выдерживает высокие температуры, достаточно жизнеспособный, имеет длительный срок годности. Однако для кладки такого дымоотвода необходимы хорошие специалисты и замена внутреннего вкладыша хотя бы раз в десятилетие. Да и выложить его можно только во время новостройки.

Пользуются немалой популярностью дымоходы из керамики, они могут похвастаться высокой жаростойкостью, надежной тепловой изоляционной системой, хорошим противостоянием кислотности. Такая труба может прослужить вам около половины века, однако при установке требует огромной осторожности, поскольку она достаточно ломкая. В плюсы можно также записать то, что устанавливается она быстро и не сложно.

Если вы решите сделать дымоход из железной трубы своими руками, тогда необходимо учесть то, что здесь понадобится утепление. Повреждения от коррозий и конденсата практически сводятся «на нет», такие трубы быстро устанавливаются и легко ремонтируются.

Дымоход из профильной трубы также пользуется спросом, но здесь нежелательно использовать квадратные или прямоугольные формы, поскольку в их углах накапливается нагар.

Эти формы трудно очистить, как и в гофрированных трубах (их вообще не любят инстанции контроля).

Пошаговая инструкция по изготовлению дымохода

Давайте разберем, как сделать дымоход своими руками и его пошаговую инструкцию.

Особенности конструкции

Строение сооружения дымоходов бывают нескольких типов:

  1. Прямой. Он проходит безо всяких изгибов, прямо через потолок и кровлю. Самая простая система, в плюсах которой – быстрый выход газов вверх, в минусах – такая же быстрая потеря тепла.
  2. Прямой дымоход с поперечными перемычками, благодаря которым выработанное тепло сберегает больше, чем в первом случае.
  3. Лабиринтный. Из-за медленной подачи наверх газов сгорания, благодаря чему сильнее нагревается сам котел, происходит усиленный теплообмен. Подобному устройству следует отдать честь.
  4. Модульный. Такие агрегаты изготавливаются из металлических труб и применяются только при газовом отоплении.

Преимущества и недостатки

Перед тем как делать дымоход, следует учесть все вышеперечисленные «за» и «против», поскольку это напрямую влияет на долговечность вашей отопительной системы, то как она будет установлена и в дальнейшем обслуживаться.

Выбор материала

Сначала вам нужно определить, какого типа котел или печь вы желаете установить в своем помещении:

  • Если вам нужен твердотопливный котел, камин, простая или банная печь, тогда лучше всего купить кирпич или же керамику. Этот материал выдерживает самые высокие температуры.
  • Если у вас газовый котел, как мы уже отмечали, берите стальные трубы или из нержавейки. Их жаростойкость достаточна для таких целей.
  • Если ваш котел будет работать на опилках или жидком топливе, тогда подойдут и профильные трубы.

Подготовка раствора

В основном раствор нужен для кирпичной кладки:

  • известковый. Подходит для того, чтобы возвести трубу печи выше крыши. В него входят: известь, песок, цемент, гипс и вода;
  • цементный. Самый стойкий. Изготавливается из цемента, песка и воды;
  • известково-гипсовый. Подходит как для выкладывания самой печи, так и для ее декорированной отделки. В его составе: гипс и известковое тесто.

Порядок кладки основных частей

Начинать выкладывать дымоход необходимо с верхушки печи или камина. В первую очередь выложите насадную трубу, непременно привязывайте каждый ряд. Далее необходимо скопировать строение стен и перегородок.

При этом:

  • строго следите за вертикалью и горизонталью всех укладываемых деталей;
  • толщина слоя раствора, которым вы выкладываете кирпич, не должна быть ниже 5 мм и выше 10 мм;
  • заделку швов выполняйте по всем правилам, ничего не упуская, чтобы исключить проникновения искр из трубы наружу;
  • используйте только качественные материалы.

Как сделать керамический дымоход?

Дымоходы из керамического текстиля дорогостоящее удовольствие, но оно того стоит. Посмотрим, как сделать такую дымоходную трубу своими руками.

Специфика конструкции

В такой трубе всего три слоя:

  • внутренний – из керамики;
  • средний – из теплоизоляции;
  • внешний – из жароустойчивых каменных блоков.

Плюсы и минусы

Керамические дымоходы отлично выносят самые высокие температурные режимы и подходят, практически, к любому типу котлов, хоть это печь, хоть камин. При этом они очень просты и легки в установке и обслуживании, показывают отличный уровень отдачи тепла, не поддаются коррозии, служат более тридцати лет. Это плюсы.

К минусам можно отнести только дороговизну и ломкость исходного материала. Его хрупкость нужно учитывать только при монтаже трубы.

Правила сборки и монтажа

Собирайте данный дымоход строго по требованиям СНиП, с которыми ознакомьтесь заранее.

Приготовление и нанесение клея

Для качественного соединения всех модулей керамического дымохода применяйте специальный клей НС-1А. Перед нанесением хорошо перемешайте его, очистите все поверхности от грязи, увлажните их щеткой или шпателем наносите клей двумя слоями толщиной от 1 до 3 мм. После нанесения первого слоя подождите около 10 мин, пока просохнет и наносите следующий.

Металлический сэндвич-дымоход своими руками

Достаточно часто применяются сэндвич трубы, поговорим, как своими руками их изготовить.

Положительные и отрицательные стороны

Сначала о плюсах: такие трубы достаточно легкие, подходят для всех отопительных систем, высоко прочны и устойчивы к коррозии, не сильно загрязняются и пожаробезопасны.

В минус идет то, что они дорогие и не слишком герметичны.

Необходимые материалы

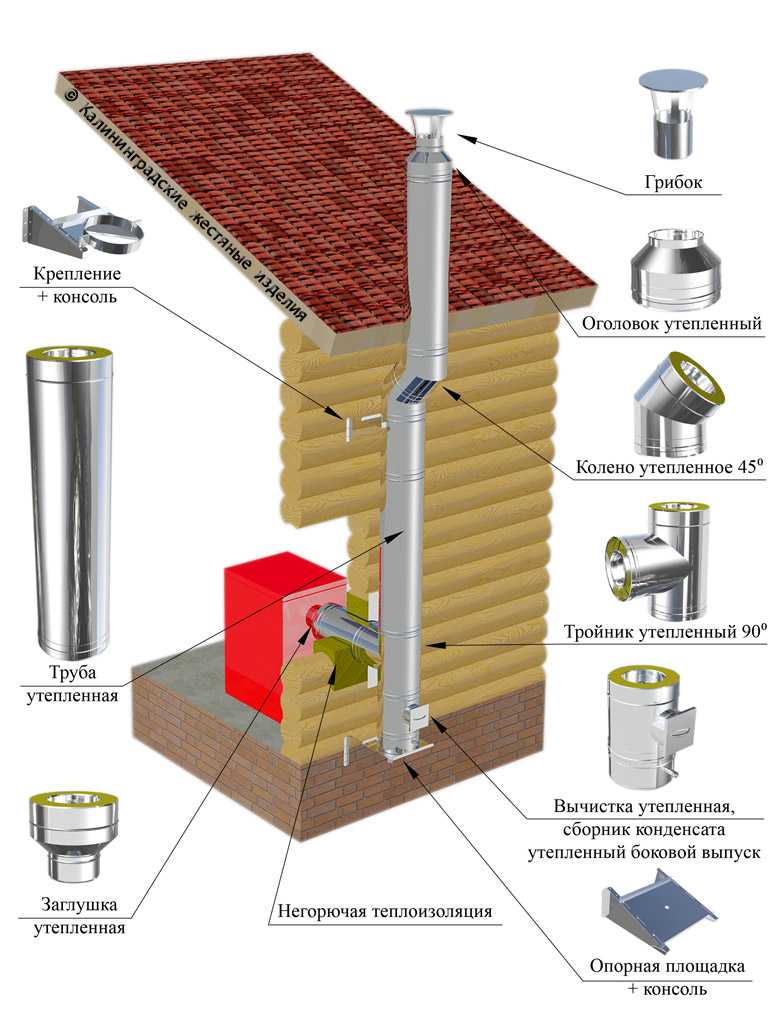

Для установки такого дымохода вам понадобятся основные части:

  • защитный грибок;
  • два колена;
  • защитный флюгер;
  • тройник;
  • конус свободного обтекания.

Дополнительно приготовьте: кронштейны, крепежи, муфты, хомуты, заглушку, огнестойкий герметик.

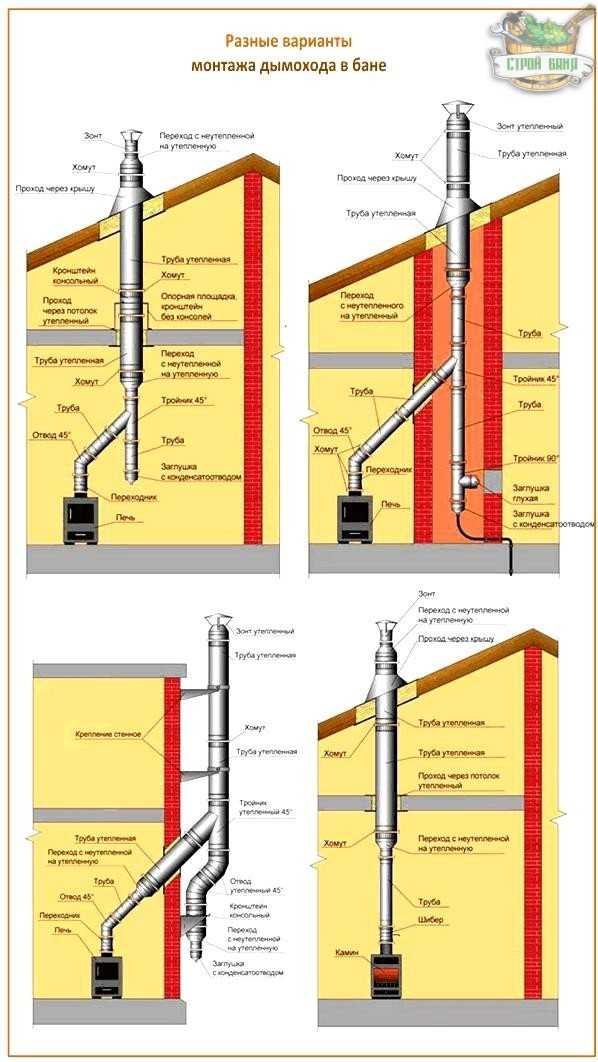

Схема монтажа

  1. Монтировать трубу начните с патрубка. Затем изолируйте потолок и место стыковки трубы и перекрытия.
  2. Затем сделайте разделку на крыше.
  3. Далее следуйте инструкции СНиП.

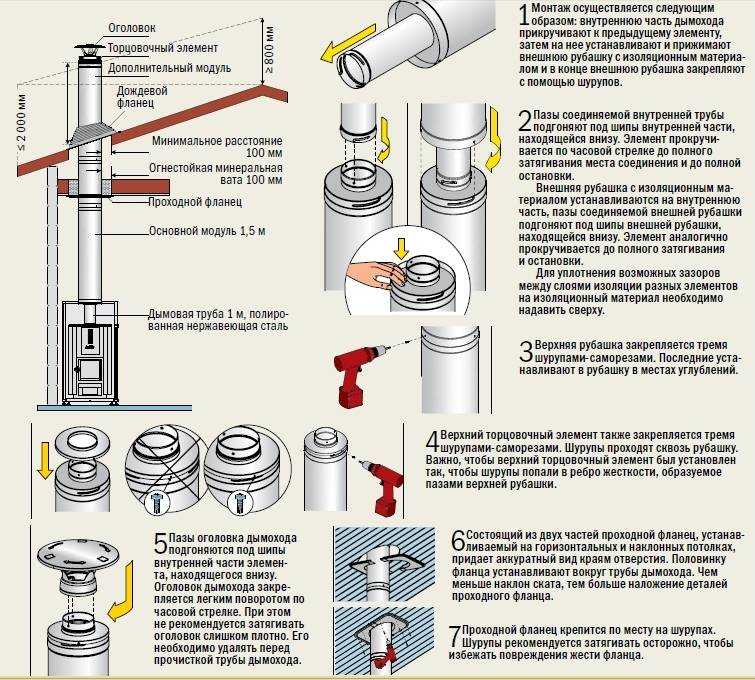

Совет по устройству внутренней трубы

Отдельно хотелось дать совет по монтажу внутренней трубы: вставляйте ее каждый модуль один в другой узкой стороной, чтобы она была герметична и плотно уложена. После этого наденьте наружный канал.

Читайте также:

  • Какое время застывания у бетона и от чего оно зависит?

  • Теплая штукатурка

Эксплуатация, ремонт и чистка

Обязательно соблюдайте все правила безопасности эксплуатации дымоходов, это оградит вас от множества неприятных последствий.

Для этого:

  1. Ежегодно приглашайте для осмотра вашего дымохода специальные службы или проводите его проверку сами.
  2. Если заподозрите необходимость в ремонте – не игнорируйте, проводите все спасательные работы своевременно.
  3. Ежегодно чистите трубу, чтобы сохранить свое здоровье.
  4. Старайтесь покупать или добывать для сгорания только качественные материалы.
