Двухскатная ломаная крыша своими руками чертежи: Как построить и сделать ломаную двухскатную крышу углом своими руками — чертежи

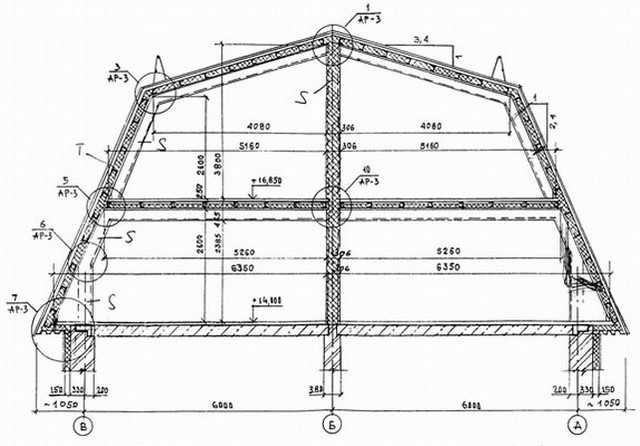

Ломаная крыша – чертежи и фото

Сегодня мы публикуем статью от Владимира Застрельченко из Зеленограда, где он рассматривает интересную форму кровли, которая позволяет обустроить просторную мансарду в чердачном помещении. Владимир приводит в материале чертеж ломаной крыши, несколько фото и рассказывает про утепление ломаной крыши дома одного из своих заказчиков.

В строительстве особняка важен не только внешний вид дома, но и его функциональность. Как раз эти две важные функции и исполнит ломаная крыша, чертежи и фото которой публикуются в этой статье. Этот тип крыши позволяет создать мансардное помещение.

Ломаная крыша — одна из самых сложных типов в плане строительства и проектирования, но это не мешает оставаться ей и одной из самых популярных среди нашего народонаселения.

Понятие ломаной крыши

Такое название этот тип крыши получил из-за формы и наличия ломаных линий. Это один из видов двухскатной крыши, который позволяет хозяевам обустроить в мансардном большом пространстве жилое помещение.

Большим плюсом ломаной крыши является то, что мансардный этаж получается с высоким потолком.

Высокий потолок тяжело сделать, если крыша простая двухскатная, так как нужно будет делать очень высокую конструкцию, а она может не выдержать нагрузок ветра.

Ломаная имеет перелом на скате, где верхняя часть, которая более уязвима к ветрам, имеет небольшой уклон, а нижняя – резко опущена.

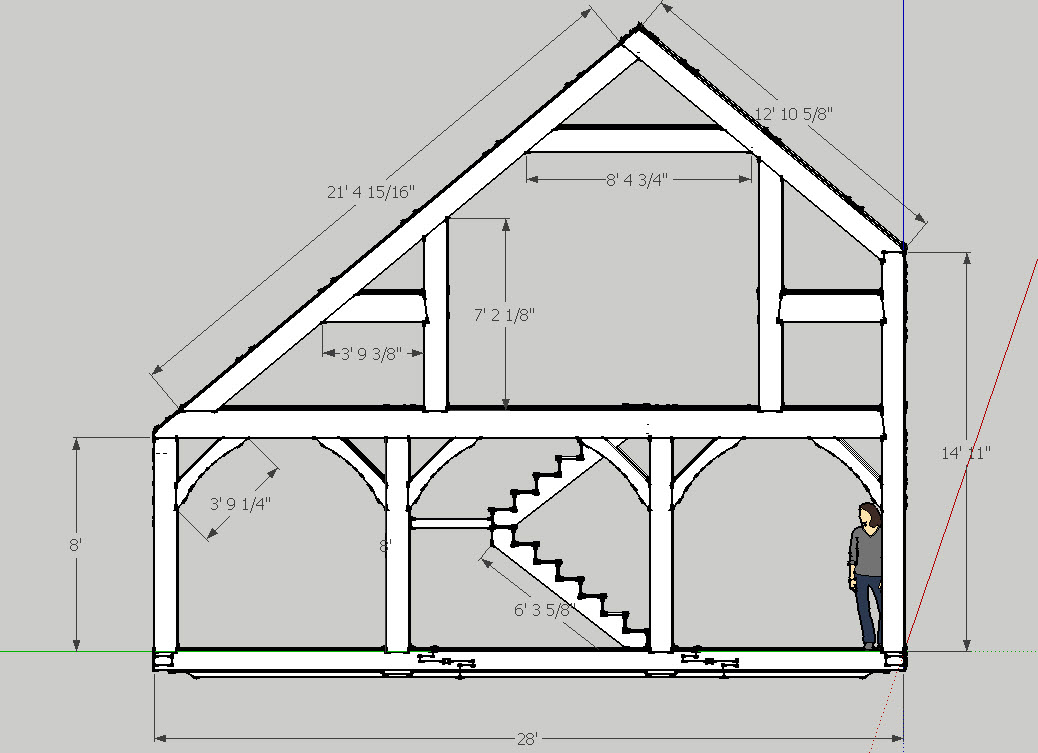

Устройство ломаной крыши

Наиболее популярной является четырёхскатная ломаная крыша, так как именно эта конструкция менее сложна в конструкции стропильных систем, не требует больших денежных вложений, а также позволяет получить максимально возможное пространство для жилья.

При строительстве ломаной крыши используют, как правило, модульную методику монтажа, которая не требует применять сложную грузоподъёмную технику.

В местах переломов скатов стойки и стропила обрезаются под определённым углом, а для крепления углов конструкции применяют фанерные косынки в 2 сантиметра толщины.

Такая конструкция прекрасно подойдёт для дома небольшого габарита, а для больших сооружений применяют другую стропильную систему.

Ломаные крыши. Их виды.

Классификация скатов крыш: односкатные, двух-, трёх- и четырёхскатные крыши. От количества скатов зависит надёжность постройки и возможность проживать на мансарде.

• Ломаная крыша – это два ломаных ската. Односкатная – это наклонная плоскость, закрепленная на различной высоте. Этот вид крыши распространён из-за простой стропильной системы.
• Есть еще один вид — двухскатная ломаная крыша, которая составляется из двух скатов, что направляются в диаметрально противоположные стороны. Такой вид кровли популярен из-за того, что является надёжным и качественным в использовании.
• Трёхскатная ломаная крыша – этот вид используют, как правило, когда крыша мансарды присоединена к другой части помещения. В этой конструкции сооружают одну вертикальную стену, а три стороны имеют ломаные скаты.
• Четырёхскатная – технически именно этот вид крыши является самым сложным вариантом крыши, но также он является и самым лёгким.

По желанию хозяина конструкция крыши может быть и семиугольной, но этот вид встречается очень редко, так как он сложный в установке стропил, а также сложно проводить ее монтаж.

Формы ломаной крыши

Формы ломаной крыши делают по-разному, но чаще всего они имеют вид параболы, а можно встретить их, как правило, в частных домах прямоугольной формы. Скаты в длинных сторонах крыши имеют форму трапеции, а в коротких – треугольник.

Полувальмые конструкции являются разновидностью четырёхскатной ломаной крыши — это фронтальный торцевой скат, где торец срезает нижнюю и верхнюю часть двухскатной крыши.

Для круглой и многоугольной формы дома используют такие ломаные крыши, как конические, пирамидальные и купольные конструкции.

Возведение ломаной крыши

Несмотря на то, что конструкция ломаной крыши сложная, все же её можно соорудить своими руками. Сначала нужно определиться с размерами изделия и схемой самой крыши. Если неправильно монтировать ломаную крышу, тогда крыша может протекать, на ней будут скапливаться лёд, снег и дождевая вода, а также будет плохая вентиляция.

Этапы монтажа ломаной крыши:

1. Выбор материала – для стропильной конструкции используют деревянные материалы, которые облегчат несущую конструкцию крыши. Для соединения стропильных конструкций используют саморезы, кронштейны и металлические скобы.
2. Расчёт размеров — это очень важный этап в работе, так как неправильный расчёт может привести к плачевным результатам. Для расчёта вам потребуется проект конструкции крыши, рулетка и калькулятор.
3. Защита древесины — обработать материал антисептическими и противопожарными средствами.
4. Расстановка балок перекрытия.
5. Каркас боковых стен.
6. Монтаж верхних скатов.
7. Ветро- и гидроизоляция кровли.
8. Утепление ломаной крыши.
9. Кровельные работы.
10. Водоотливы для крыши.
11. Монтаж мансардных окон.

Возведение этого вида кровли займёт у вас немало сил и времени, если вы сомневаетесь в себе — лучше эту работу доверить специалистам. Утепление ломаной крыши – также довольно сложный процесс из-за стыковки нескольких наклонных плоскостей, которые нужно будет утеплять.

Но если вы настроились сделать всё своими руками, тогда старайтесь каждый этап работы тщательно продумывать, и результат вашей работы будет радовать вас и вашу семью много лет.

Владимир Застрельченко, г. Зеленоград

Поделиться с друзьями:

Двухскатная ломаная крыша своими руками

Дата последнего изменения:

26 сентября 2017

Время на чтение:

5 минут

609

Любой благоразумный владелец загородного участка желает построить уютный комфортабельный дом, в котором будет достаточно места для проживания большой семьи, приема гостей, при этом рационально использовать собственные финансовые средства. Для этого предварительно нужно тщательно продумать каждый этап строительства, проанализировать практичность и эффективность будущих результатов.

При возведении домов класса «Эконом» застройщики часто используют двухскатную ломаную мансардную крышу. Подобное решение предоставляет возможность обеспечить не только надежную защиту жилому дому от различных неблагоприятных природных воздействий, но и обустраивать под кровлей дополнительную, достаточно просторную жилую комнату.

В этой статье

• Проектирование кровельной конструкции
• Какая крыша лучше?
• Строительные материалы
• Строительство ломаной крыши

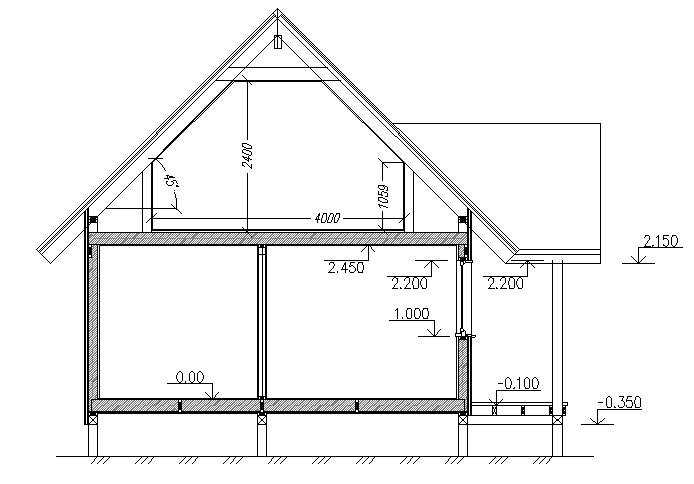

Проектирование кровельной конструкции

[wpsm_box type=»info» float=»none» text_align=»left»]

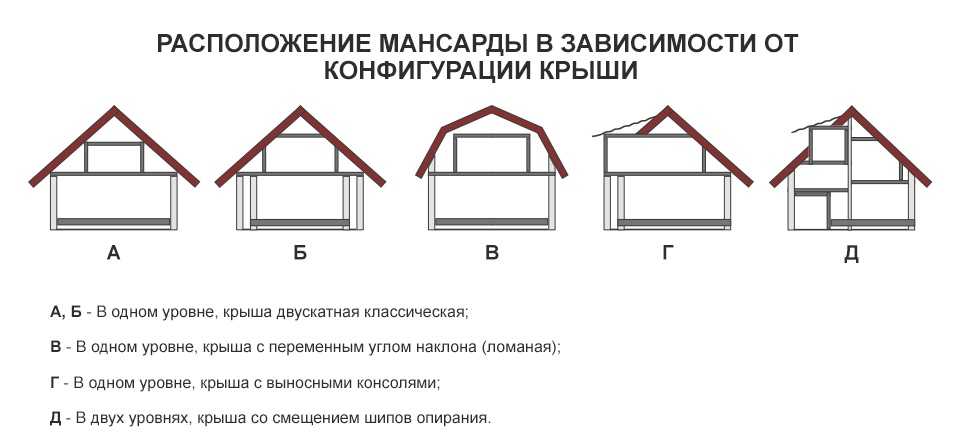

Для того чтобы подкровельное пространство можно было преобразовать в комфортабельную жилую комнату, ширина здания должна составлять не менее шести метров.[/wpsm_box]

Какая крыша лучше?

Проект ломаной кровли нужно создавать на стадии проектирования самого дома, чтобы правильно рассчитать нагрузку, которая будет приходиться на несущие стены, дополнительные элементы усиления. Например, при строительстве стен дома из строительных пенобетонных или газосиликатных блоков, кирпичной кладки, обязательно должен обустраиваться армирующий пояс. В процессе их возведения закладываются резьбовые шпильки с шагом 1,5–2,0 м.

При создании проекта ломаной крыши своими руками нужно определиться с двумя важными моментами:

• Соотношением частей кровельных скатов. От этого параметра будет зависеть высота подкровельного пространства.
• Наличием мансардных окон, их количеством, размещением. При обустройстве нескольких мансардных помещений оконные конструкции в кровле помогут правильно организовать естественное освещение.

Далее необходимо выполнить расчеты:

• Необходимого количества строительных и крепежных материалов для обустройства стропильной системы и кровельного пирога.
• Толщины утеплительного слоя.
• Гидроизоляции.

[wpsm_box type=»info» float=»none» text_align=»left»]
Для облегчения проектирования, расчетов ломаной крыши рекомендуется использовать уже готовые типовые проекты. При наличии инженерных навыков чертежи кровельной конструкции можно выполнить самостоятельно.[/wpsm_box]

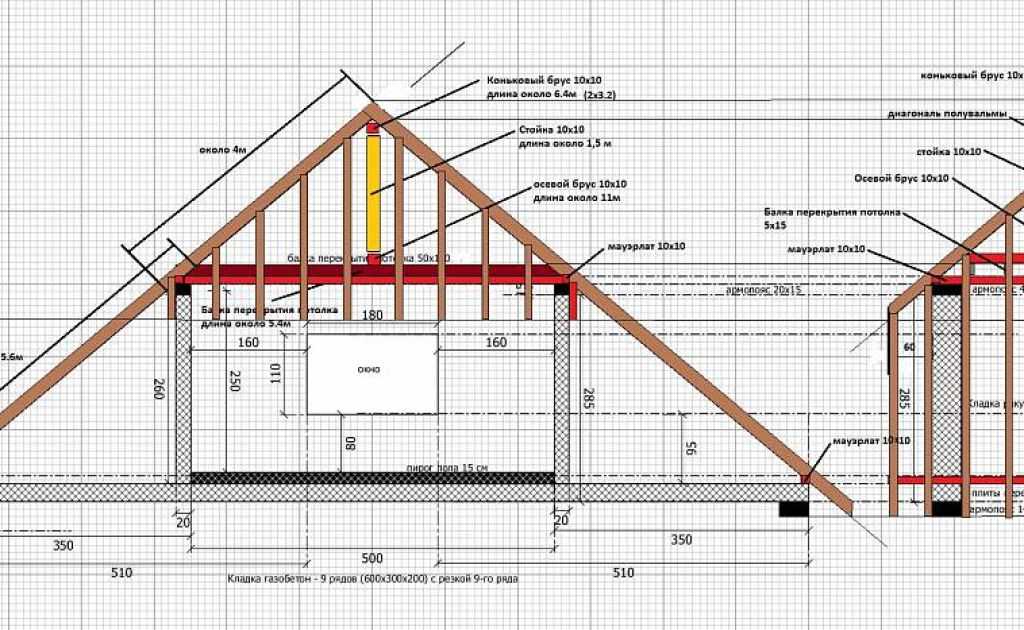

При проведении расчета системы стропил, в частности необходимого сечения стропильных ног, шага их монтажа, рекомендуется воспользоваться специальными компьютерными программами, в которые вводятся определенные параметры, например, тип кровельного покрытия, предполагаемая нагрузка на кровлю, регион проведения строительных работ, прочие моменты. На основании предоставленных данных программа самостоятельно производит необходимые расчеты кровельной конструкции.

Строительные материалы

На современном строительном рынке можно приобрести любые стройматериалы по самой разной цене в зависимости от их качества.

Для возведения двухскатной ломаной кровли понадобится следующее:

• Деревянный брус из хвойной древесины сечением 10х10 или 15х15 см в зависимости от предполагаемой нагрузки. Из бруса будут изготавливаться стойки, затяжки, балки перекрытия, мауэрлат, ригели.
• Хорошая первосортная доска обрезная сечением 5х15 мм или 10х15 см для изготовления стропильных ног, подкосов.
• Доска необрезная для обустройства обрешетки.
• Вагонка или сайдинг для обшивки фронтонов.
• Минеральная вата толщиной 15 см для утепления фронтонов.
• Пароизоляционный, гидроизоляционный материал для обустройства кровельного пирога.
• Финишное покрытие для кровли: шифер, металлическая черепица, ондулин, прочие кровельные покрытия.
• Крепежные элементы.

Строительство ломаной крыши

Двухскатная ломаная крыша может обустраиваться по разным строительным технологиям в зависимости от технической документации проекта, чертежей конструкции. Но общие правила возведения такой кровли следующие:

• Первый шаг — для стоек в потолочных деревянных балках делаются врезки, если же используются плиты перекрытия — устанавливаются лежни.
• Производится монтаж стоек, боковых прогонов.

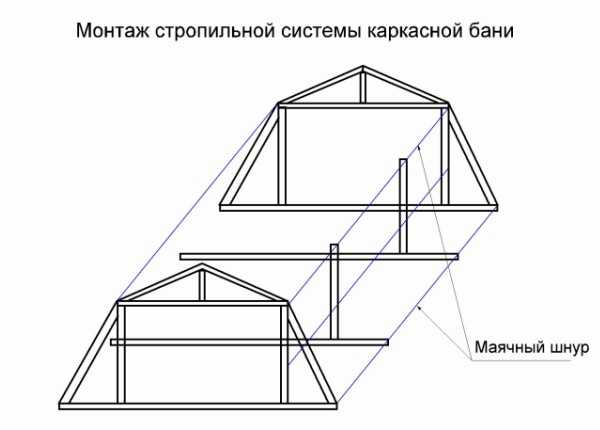

• Следующий этап — монтаж стропильной системы: первоначально устанавливаются наслонные стропила, далее на боковых прогонах закрепляют висячие фермы (предварительно собираются на земле). Если конструкция крыши предусматривает использование только наслонных стропил, боковые прогоны соединяют при помощи потолочных балок с обустроенными предварительно врезками.
• Для конькового прогона при необходимости монтируют дополнительные стойки с подкосами.
• Выполняется обрешетка.

Двускатная ломаная кровля, выполненная своими руками из качественных стройматериалов и с соблюдением всех строительных норм, может прослужить не одно десятилетие, поэтому жалеть о подомном капиталовложении не стоит!

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Рекомендуем по теме

Преимущества и недостатки двускатных крыш

Двускатные крыши бесспорно выигрывают национальный конкурс популярности, но есть причина, по которой вы не увидите их на Аллее ураганов

Получите цитаты от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Вспомните, когда вы рисовали дома в начальной школе. Если вы помните, что нарисовали треугольник поверх квадрата и добавили небольшой дымоход, вы изобразили двускатную крышу, даже не осознавая этого. Двускатные крыши, как наиболее распространенный стиль крыши на севере Соединенных Штатов, имеют как свои преимущества, так и недостатки, и лучше всего рассмотреть обе стороны, прежде чем покупать дом или начинать строительство.

Что такое двускатная крыша?

Стиль двускатной крыши пришел к нам от древних греков, но с тех пор он выдержал испытание временем по всему миру. Этот прочный, практичный и простой в сборке архитектурный элемент теперь вплетается в некоторые из наиболее распространенных сегодня стилей дома. Колониальные дома, ранчо и дома ремесленников имеют различные двускатные крыши.

По сути, двускатная крыша или двускатная крыша соединяется в самой высокой точке с коньком и скатывается с обеих сторон. Когда вы смотрите на сторону, где сходятся два ската, фасад образует треугольник. Для сравнения, вальмовые крыши также сходятся на коньке, но имеют наклон вниз со всех четырех сторон.

Двускатные крыши сегодня являются предпочтительными крышами в районах страны, где нет угрозы частых ураганов или торнадо, включая большую часть северной половины США. , или даже сложить друг на друга для дополнительного стиля.

Однако двускатные крыши подходят не для каждого дома.

«Владельцы недвижимости должны учитывать свое географическое положение, а также рекомендации авторитетного подрядчика при принятии решения о том, стоит ли им приобретать недвижимость с двускатной крышей», — говорит Эрик Гонсалес, член экспертного совета Angi и президент отдела коммерческой кровли в регионах. .

Давайте рассмотрим некоторые плюсы и минусы выбора этого популярного сорта.

Pro: двускатная крыша не боится дождя и снега

У двускатных крыш гораздо более крутой уклон, чем у других популярных конструкций крыш. Этот стиль естественным образом скатывает воду, снег и другой мусор по крыше, что имеет решающее значение для долговечности крыши. Чем меньше времени вода остается на вашей крыше и в водосточных желобах после урагана, тем меньше у нее шансов повредить черепицу, вырастить плесень или привлечь вредителей.

Против: не так сложно в экстремальных погодных условиях

С другой стороны, вы не увидите столько двускатных крыш на Аллее Торнадо или в районах, подверженных ураганам, и на то есть веские причины. Двускатные крыши обычно включают в себя более длинные карнизы, расположенные под большими углами по сравнению с основанием дома. Сильный ветер может попасть под крышу и либо повредить, либо вообще снести крышу.

В этих регионах вы, скорее всего, найдете вальмовые крыши из прочных материалов, таких как глиняная черепица, металл и стекловолокно. Самое главное, они, как правило, имеют меньший выступ, чтобы не допустить ветра.

Pro: Экономичное строительство

jhorrocks / E+ via Getty Images

В то время как цена на крышу широко варьируется в зависимости от используемого материала, двускатные крыши относительно дешевле в строительстве. Их простая конструкция делает их более быстрыми и менее затратными в сборке, чем вальмовые крыши.

Против: может обрушиться при плохой конструкции

Высокий наклон крыши и необходимая прочность конька крыши или верхней части крыши, где сходятся две стороны, делают этот вариант опасным при неправильной постройке. Хотя конструкция довольно проста, более важно, чем другие проекты, работать с высококвалифицированным архитектором в вашем районе. При неправильной поддержке остроконечные крыши могут рухнуть сами по себе.

Pro: Предоставляет место для хранения (и дополнительный контроль температуры)

Чердаки — это гораздо больше, чем место для хранения старых праздничных украшений. Двускатные крыши предлагают дополнительное пространство для чердака и часто включают коньковые вентиляционные отверстия, которые специально разработаны для контроля влажности и температуры в вашем доме. При правильной вентиляции чердаки помогают контролировать общую температуру дома, удерживая горячий воздух вдали от жилого помещения летом и удерживая его внутри зимой.

Против: Создает похожее на пещеру жилое пространство

Однако, вот еще один сценарий для списка недостатков. Допустим, вы хотите отделать свой чердак, чтобы превратить его в дополнительную спальню, домашний офис или даже сдаваемую внаем квартиру. Двускатная крыша добавит наклонные потолки на верхний этаж, гораздо больше, чем крыши с менее сильным уклоном. Наклонные потолки могут иметь непреднамеренное ощущение пещеры, и вы рискуете удариться головой о наклонные стены.

Добавление слуховых окон или установка мансардных окон могут увеличить пространство.

Персонализация — одно из главных преимуществ двускатной крыши. Есть причина, по которой вы увидите фронтоны на всем, от викторианских домов до современных ранчо. Во-первых, фронтон или треугольник под коньком может смотреть в одном из нескольких разных направлений. Например:

• Фронтоны фасада выходят на улицу, причем обе стороны наклонены в сторону.

• Боковые фронтоны размещают одну из скатных крыш, выходящую на улицу фронтонами в сторону.

• Крестообразные двускатные крыши включают более одного из этих вариантов, при этом два пересекаются перпендикулярно.

• Коробчатые фронтоны отделяют крышу от остальной части дома, завершая нижнюю часть треугольника или в некотором смысле «запирая его».

Вы также можете выбрать из широкого ассортимента черепицы для двускатной крыши. Однако из-за уязвимости типа крыши к сильным ветрам лучше всего выбрать черепицу, устойчивую к суровым погодным условиям, например, асфальт с высоким рейтингом.

Минусы: более частые ремонты

Поскольку остроконечные крыши более подвержены повреждениям ветром, вам может потребоваться чаще обращаться к местному кровельщику, чем в случае с плоской или вальмовой крышей. Даже если вы живете в районе, где нет сурового сезона ураганов, случайный шторм может привести к более частой замене гонта, повторной герметизации вокруг слуховых окон и дымоходов и трещинам.

Итак, каков вердикт? Двускатная крыша – лучший вариант для вашего дома? Их многочисленные преимущества делают их обычным выбором по определенной причине. Важно отметить их случайные недостатки, такие как повреждения, связанные с погодными условиями, и угрозу плохой конструкции, особенно если вы планируете переехать в район с сильным ветром.

Если вы приступаете к новому строительству, поговорите со своими кровельными подрядчиками об уникальных возможностях двускатных крыш, независимо от того, какой вид вы предпочитаете.

Архитектурный чертеж – рисование в перспективе

Поскольку в этой книге рассматривается только перспектива, описание загородной архитектуры было бы неуместным. Однако можно проиллюстрировать некоторые выдающиеся особенности коттеджей, не отклоняясь от нашего предмета, поскольку они дают примеры для практического применения правил перспективы. Между прочим, на моих рисунках изображены здания, типичные для некоторых деревень Суррея и Сассекса. Мы не можем сделать лучше, чем брать их строительство по частям.

Рис. XLI. Архитектурный рисунок автора.
ГРУППЫ КРЫШ.

Крыши. — Повторение и случайная группировка нескольких преобладающих форм, которые сами по себе просты по форме, создают бесконечное разнообразие на горизонте усадьбы в Сассексе. Ферма или коттедж обычно бывают двухэтажными; фахверковый и установленный на низком фундаменте из необработанного камня. Он продолговат в плане и покрыт по длине высокой скатной крышей из черепицы или каменных плит или еще более крутой крышей из соломы. Один или оба конца основной крыши могут быть шатровыми, при этом вершина шатровой крыши увенчана небольшим фронтоном. Во многих зданиях шатер продолжается вниз от высоты карниза навесом, образующим крышу дровяного сарая. В задней части коттеджа основная крыша может быть продолжена на высоте четырех или пяти футов (иногда меньше) от земли. Такое расположение часто красиво в своих пропорциях. Разрыв в очертании, вызванный шатровой крышей и небольшим фронтоном, который ее венчает, если смотреть с разных точек зрения, представляет собой большое разнообразие форм, наводящее на мысль о более сложной конструкции (илл. XLI) 9.0003

Практика для вида с торца (Рис. 234). — Начертите конец здания, на который должна опираться крыша, пересеките его по диагоналям и поднимите стойку в месте их пересечения. Определите уклон крыши и отметьте его точкой на стойке, соедините эту точку с верхними углами торцевой стены и продолжите крышу так, чтобы получился карниз (рис. 234).

Здание в ракурсе.

Стены построены, поднимаем вверх прямо через середину обеих торцевых стен. На стойке в ближнем торце здания отмечаем высоту крыши (2), и ту отметку присоединяем к той В П, к которой стремятся стороны здания. Линия, соединяющая вершины двух стоек (с 1 по 2), теперь будет образовывать конек-столб, а каркас крыши будет завершаться стропилами, отклоняющимися от верхних углов стен к концам конька-столба соответственно.

Рис. XLII. Архитектурный рисунок автора.
Некоторые типы шатровых и остроконечных крыш

Практика по рис. 236. — Нарисуйте стены коттеджа. Пересеките ближнюю торцевую стену диагоналями, посередине поднимите стойку. Определите уклон крыши и соедините верхние углы ближней торцевой стены с точкой на вертикальной стойке. завершить фронтон. Линия гребня линейкой до В.П. Продолжить ближний скат крыши найти «в гору» В.П., а от него провести линию до ближнего угла дальней торцевой стены («в гору» В. П. к А). (После небольшой практики направление этой последней линии можно угадать, если мы помним, что она ведет к тому же «в гору» В. П., что и другой конец крыши.)

Шатровый фронтон. — Торцевой фасад фронтона (с верхней линией поддерживающей его стены) образует треугольник (рис. 234). Треугольник и стена стоят в одной плоскости. В шатровом фронтоне вершина треугольника крепится не к концу конька-шеста, а к точке на небольшом расстоянии от его конца, так что треугольник отклоняется назад от торцевой стены (рис. 237).

Практика. — Слегка нарисуйте фронтон, как на предыдущем рисунке. Скопируйте направление одного наклона на бедро (допустим 1-2). Из точки (2), где скат переходит в конек, проведите другой скат вальмы (2-3). Если крыша выступает за стену, образуя карниз, — то один из скатов продолжайте вниз (рис. 238) до нужного (3—4) ; от его конца провести линию до В.П. Другой наклон продолжается до тех пор, пока он не встретится с этой линией (в точке 5).

Шатровая крыша с обоих концов. — Если оба конца крыши образованы вальмой, необходимо применить выработку рис. 237 на обоих концах здания. Это значит, что мы сначала зарисовываем двускатную крышу, а затем находим точки на коньке, к которым подпираются торцевые крыши (рис. XLVI).

Практика. — Слегка нарисуйте крышу, как если бы это был фронтон. Для рис. 239 скопируйте наклон бедра в том конце, который лучше всего виден (скажем, от А до В). Обратите внимание на длину конька, оставшегося от того места, где он встречается с бедром, до его конца, где была вершина фронтона (B – C). От другого конца конька отрежьте длину F–D, эквивалентную той, что уже отрезана. (Как это сделать, объяснялось в главе III, но рис. 240 может освежить вашу память.) Установите отсутствующие стропила D–E. Конек между шатровыми концами может быть настолько коротким, что придаёт зданию вид пирамидальной крыши (илл. XLVI).

Рис. XLIII. Архитектурный эскиз автора
НАСОСНАЯ (КРЫША ВАЛЬМОВАЯ С ОБОИХ КОНЦОВ).

Фронтон с шипами на вершине. — Часто вальмовой является только верхняя часть крыши, так что на некоторой высоте над несущей стеной она представляет собой фронтон. Эффект очарователен своей причудливостью и постоянно встречается (рис. XLVI).

Практика для рис. 241. — Нарисуйте остроконечный коттедж, как и раньше, и линию (к В.П.), где вальмовая крыша соединяется с фронтоном. От ее ближней точки (1) проведите линию по крыше (до В.П.), чтобы найти место соединения второго вальмы и фронтона. Затем соорудить вальмовую крышу, как и раньше.

илл. XLIV. Архитектурный чертеж автора
КОТТЕДЖ В САССЕКСЕ.

Примечание. — Настоящая польза от диаграмм в этой главе состоит в том, чтобы предоставить информацию о (1) том, как строится здание; (2) направление его конструктивных линий в перспективе. Если обе эти точки находятся в уме при наброске, то можно уловить основные черты и быть в состоянии нарисовать их от руки с достаточной точностью, но можно проверить спорную черту — ибо некоторые линии очень обманчивы — применяя кусочки эти диаграммы, когда сомневаетесь.

Бордюрная или мансардная крыша. — это двускатная крыша, у которой верхняя часть скатов шатровая, так что каждая сторона проходит под двумя углами (вместо того, чтобы образовывать одну сплошную линию от конька до стеновой плиты, рис. 242).

Практика для рис. 243. — Скопируйте наклон нижней части крыши и продолжайте его направление, пока он не образует одну сторону остроконечной крыши. Завершите двускатную крышу, как было указано ранее. Проведите линию (отступая к В.П.) через следующий фронтон, чтобы отметить, где крыша принимает новый наклон. На этой линии сформируйте менее крутой фронтон. Проведите линию (B) вдоль плиток (к В.П.), чтобы найти соответствующую точку на дальнем фронтоне. Завершите новый фронтон и сотрите верхнюю часть перспективы.

илл. XLV. Архитектурный эскиз автора.
ШАТРОВАЯ КРЫША ДАЧИ.

Пирамидальная крыша. — состоит из четырех наклонных сторон, сходящихся в точке над центром здания.

Практика для рис. 244. — Найдите по диагоналям центр здания либо на земле, либо на вершине стен, в зависимости от того, что вам больше подходит. Поднимите вертикаль из центра, скопируйте наклон одной стороны крыши до пересечения с вертикальной линией. Соедините остальные линии крыши с этой вертикалью в той же точке.

На чертеже кирпичной печи (илл. XLVII) мы видим нижнюю сторону крыши; это мы должны сначала нарисовать и найти его центр, затем поставить центральный столб и на нем отметить вершину крыши (рис. 244).

Еще один способ найти центр. Не всегда удобно находить центр крыши только что описанным способом. Давайте рассуждать иначе. Предположим, что вы находитесь в прямоугольной комнате, и что X поставлен вертикально по диагонали через нее так, что концы верхних рычагов касаются двух углов потолка, а нижних — двух углов пола. Размещенные таким образом поперечные линии определяют центр пола (путем отбрасывания вертикальной стойки от их пересечения) точно так же, как и диагонали, лежащие на нем.

Чтобы применить это (рис. 246), рисуя снаружи здания, сначала отметим высоту между воображаемым полом (4, 6) и потолком (1, 3) там, где они касаются углов o; стены (рис. 246) и проведите диагонали так, как если бы мы могли видеть стены насквозь.

илл. XLVII. Архитектурный рисунок автора.
A СУССЕКСКАЯ КИРПИЧНАЯ ПЕЧЬ (ПИРАМИДАЛЬНАЯ КРЫША).

Односкатная крыша — Плоская наклонная крыша, обычно прямоугольной формы, примыкающая вверху к стене. Было бы оскорблением ума читателя, если бы я описал, как он должен нарисовать это, но ему можно было бы без обид напомнить о правиле III, гл. II, поэтому добавляю рис. 247.

ДЕТАЛИ

Фронтоны. — В больших домах, которые дают больше возможностей для архитектурного дизайна, фронтон становится заметной чертой. Здесь изображен красивый комплекс из трех фронтонов (рис. L). Кирпичные ряды, выступающие из камня, и резные линии облицовки составляют простой, но богатый фасад.

При рисовании сложного рисунка лучше заключить его в треугольник. Некоторые, если не все, выступающие формы будут касаться треугольника. Эскизный план, как указано в гл. IV, может быть использован. Конечно, при равной высоте фронтонов линия от вершины ближнего, отступая к В.П. зафиксирует высоту любых других, а аналогичные линии дадут высоту и направление рядов камней, рядов кирпичей и т. д.

Баржаборты. — Наша диаграмма (рис. 248) даст ключ к рисованию тех красивых дощечек на деревянных крыльцах и фронтонах домов, которые можно увидеть в Херефордшире, Чешире и других местах. Помните, что проекция плитки за лицевую сторону досок может частично скрыть одну сторону доски в ракурсе; поэтому лучше всего сначала набросать всю доску баржи, а затем частично скрыть ее за выступающими плитками.

илл. XLVII. Архитектурный рисунок автора.
A СУССЕКСКИЙ КИРПИЧ — ПЕЧЬ (ПИРАМИДАЛЬНАЯ КРЫША).

Слуховые окна. — Мансардное окно по фасаду и потолку повторяет в миниатюре конструкцию торца остроконечной дачи. Фронтон может быть высоким или низкорослым, вертикальным или шатровым. Конек будет длинным или коротким вследствие положения окна в крыше или наклона последней (рис. LI).

илл. XLVIII. Эскиз автора.
Эта группа зданий интересна своей многотипностью, в том числе композиционными формами Пирамиды и Павильона.

Практика (рис. 249). — Нарисуйте все слуховое окно, кроме пересечения его линий с линиями крыши, как фронтон. Скопируйте уклон крыши в том месте, где он соприкасается со стороной слухового окна (2-1). (Если уклон кровли уже начерчен, отнять линию от 1 до «в гору» В.П. крыши, чтобы найти уклон линии 1-2.) От середины подоконника провести еще одну вверх по скату крыша до соприкосновения с коньком слухового окна (4); соединить 4 с 2.

Рис. XLIX. Архитектурный рисунок автора.
САССЕКСКАЯ ЛАЧКА.

Рис. Л. Набросок автора.
НЕКОТОРЫЕ ВИДЫ ФРОНЦАНОВ.

Шатровое слуховое окно можно без лишних слов объяснить по схеме (Рис. 250). Если боковые стороны окон зашиты досками, проследите, чтобы их линии шли к В.П. используется для нижнего края черепицы на мансардной крыше. Здесь также следует упомянуть въезд на тележке в амбар, так как один и тот же рецепт без жонглирования подойдет для обоих.

Рис. ЛИ. Нарисовано Автором.
МАНСОВЫЕ ОКНА.

Примечание. — было бы лишним детализировать постройку сарая; он очень похож на фермерский дом.

Дымоходы. — Дымоходы коттеджей в Суррее или Сассексе настолько замечательны по своим пропорциям и особенностям, что их нельзя не заметить. Нет необходимости вводить в игру новые правила, но нужно соблюдать старые и проводить некоторое тщательное наблюдение (илл. LII). Это в равной степени относится к более претенциозным дымоходам на красивых зданиях по всей стране. Их нельзя нарисовать убедительно, если не понятен их план или горизонтальный разрез; поэтому я должен посоветовать изучить их с разных точек зрения и сделать набросок их плана, прежде чем приступать к рисованию.

Чтобы вернуться в наш коттедж в Сассексе. Наиболее распространенной формой является внешний дымоход с основанием огромных размеров для обеспечения «нижнего» очага и угловых уголков. Массивное основание местами уменьшено в ширину; градиент между основанием и меньшим, который он дает, защищен плиткой от атмосферных воздействий. Край плитки иногда скрыт декоративным парапетом. Иногда глубина основания, а также ширина разделяют это уменьшение по типу контрфорса. Но чаще торец основания и вал находятся в одной вертикальной плоскости.

Дымоходам, проведенным через крышу, а также этим наружным трубам часто придают вид стройности их стволов благодаря хитроумному способу их установки на основании. В некоторых случаях несколько валов могут быть полураздельными; другие поставлены под углом к ​​основанию (рис. 251), звездчатые; или несколько, хотя и квадратные с основанием, могут быть не на одной линии (рис. 252), Fro. 251. так, чтобы между ними оставались необычные прямоугольники. Оголовки валов расширяются за счет последовательных рядов выступания кирпичей (илл. LII).

В наружных дымоходах углы между задней частью шахты и крышей часто перекрываются небольшой остроконечной крышей, чтобы избежать желоба в том месте, где крыша соединяется с дымоходом.

Башни. — Квадратная в плане башня, увенчанная невысоким шпилем-пирамидой, — форма, которую обычно можно встретить. Положение окон, независимо от того, расположены ли они попарно или по центру, определяется диагональными линиями, пересекающими каждую грань башни. Мы уже научились рисовать саму башню с ее группами ровных отступающих линий, сходящихся вправо и влево в В.П. на линии горизонта или в одной П.В.П., в зависимости от нашей точки зрения. Мы также не пренебрежем проведением направляющих линий поперек одной стороны стены или их отступанием от других из этой группы, чтобы найти высоту окон, одинаково расположенных на другой стороне (рис. 253). Мы также должны сделать это для «длинной и короткой» работы угловых камней, если они расположены симметрично; или мы можем пойти на это, просто чтобы оценить их высоту под дальним углом.

Рис. ЛИИ. Эскиз автора.
ДЫМОХОДЫ НА ДВУСТОРОННИХ КРЫШАХ.

Зубчатые стены. — Характер парапета или зубчатой ​​стены может потребовать некоторого мастерства, в частности, когда зубчатая стена имеет заглушку или молдинг, продолжающий ее контур. Расстояние между определенным числом зубчатых стен и их промежутками будет измеряться одним из методов, объясненных в гл. III. Это будет отработано на лицевой стороне стены, а затем будут проведены отступающие линии на каждом интервале через толщину стены (или вверх по наклону наличника), чтобы определить заднюю линию зубчатых стен. Таким образом будет получена вертикальная ширина каждого интервала (рис. 254 и 255).

Контрфорсы. — Для наших целей мы можем рассматривать контрфорс в плане как полуквадрат (рис. 256) или, скорее, как два концентрических полуквадрата, внутренний из которых представляет собой вал. Основание сужается к стержню за счет наклонного «отступа». Также могут быть молдинги или струны из главного здания, проходящие вокруг контрфорса.

Рис. ЛIII. Рисунок автора
BITRPHAM CHURCH

Практика. — Нарисовать основу. Найдите середину его верхней линии сзади и из нее поднимите стойку. Скопируйте наклон в одном углу «отступа», продолжайте его направление до тех пор, пока он не встретится со стойкой позади основания. К этому стыку присоединяем каждый угол основания (рис. 257). Поместите вал на уменьшенную верхнюю часть основания, теперь он готов к этому. Повторите операцию для любого подобного уменьшения обхвата вала, указанного выше.

Шпиль. — Шпиль пирамиды может быть установлен непосредственно на стенах башни с нижним рядом плиток, образующим карниз, или может подниматься изнутри парапета или бойницы. В любом случае мы находим центр башни (поясняется на рис. 246), поднимаем там стойку; определить высоту шпиля; сделайте его вершину на стойке и завершите шпиль (уже объяснено на рис. 244).

При скрытом основании шпиля: парапетом (рис. LIV) рисуем нижнюю сторону двух концентрических квадратов в ракурсе (рис. 258). Пространство между ними будет представлять собой ширину стен башни, а шпиль будет стоять на внутреннем квадрате. Эти квадраты будут начерчены на той высоте, где стены соприкасаются с парапетом (рис. 259).

Рис. ЛИВ. Архитектурный эскиз автора.
НЕКОТОРЫЕ НИЗКИЕ ШПИЛЬКИ.

Составная пирамида. — Интересный вариант шпиля пирамиды показан на рис. 260. Он состоит из пирамиды с раскидистым основанием. Это основание на самом деле является нижней частью шпиля с более низким тоном.

Практика. — Скопируйте наклон пирамиды башни, пока она не встретится с вертикалью, которую мы всегда рисуем в середине башни.
