Дренаж участка своими руками: Правильный дренаж участка своими руками: 3 вида + пошагово

Дренаж участка своими руками: как сделать

Дренаж участка — система удаления и отвода вод с земли с использованием труб, скважин, траншей и других подобных устройств. Кроме того, дренажом называют материал, который впитывает лишнюю влагу из почвы при выращивании растений на закрытом грунте.

Устройство дренажа на участке применяют для земель с повышенной влажностью, глинистой почвой и приближенным уровнем грунтовых вод. Такие свойства земельного участка негативно влияют на рост деревьев и цветов, огородных культур и других растений. В слишком глинистой и перенасыщенной влагой почве они не приживаются и просто гибнут.

Избыток влаги и приближение грунтовых вод к поверхности земли поднимает грунт и приводит к усадке дачи, бани и хозяйственных построек, затоплению подвалов и цокольных этажей в доме. Кроме того, разрушаются отмостки, появляются трещины на дорожках и других элементах декора. Чтобы избежать подобных проблем, и используют дренажную конструкцию. Давайте рассмотрим, когда нужна такая система, и узнаем, как правильно сделать дренаж участка своими руками.

Когда нужен дренаж садового участка

Прежде, чем начать обустройство системы на конкретном участке, определяют тип почвы. Для этого делают яму до 60 сантиметров глубиной, которую заливают водой и отмечают время, когда вода полностью уйдет в землю. Осушение за сутки свидетельствует о пористой почве, за двое суток — о плотной тяжелой структуре земли.

Определение типа почвы и уровня грунтовых вод также поможет подобрать нужный вид фундамента для дома или бани. Подробнее об устройстве фундамента на загородном участке, читайте по ссылке http://marisrub.ru/uslugi/montazh-fundamentov/.

Таким образом, обустройство дренажной системы нужно проводить при следующих факторах:

• Близкое расположение грунтовых вод к поверхности земли. Глубина залегания вод составляет 1,5 метра и выше;
• Глинистая и суглинистая почва;
• Образование луж на поверхности земли при сильном дожде;
• Пологий участок без уклона;
• Участок расположен на склоне, в этом случае вода при осадках или таянии стекает с верхних уровней на поверхность;
• Расположение участка в низине или рядом с водоемом.

Дренаж необязательно делать для сухой и песчаной почвы, но обязательно для глинистой, лесной и сильно влажной. Сегодня выделяют несколько видов систем, к которым относят засыпной, закрытый или глубинный, открытый или поверхностный дренаж участка. Давайте рассмотрим характеристику и обустройство каждого типа.

Виды дренажной системы

Вид	Схема	Особенности	Применение
Открытый (поверхностный)	По периметру делают открытые канавы с уклоном без труб, по которым вода попадает в общую для нескольких участков сточную канаву	Требует постоянного ухода и травмоопасен	Простой и доступный способ подходит для участков на склоне и глинистой почвы

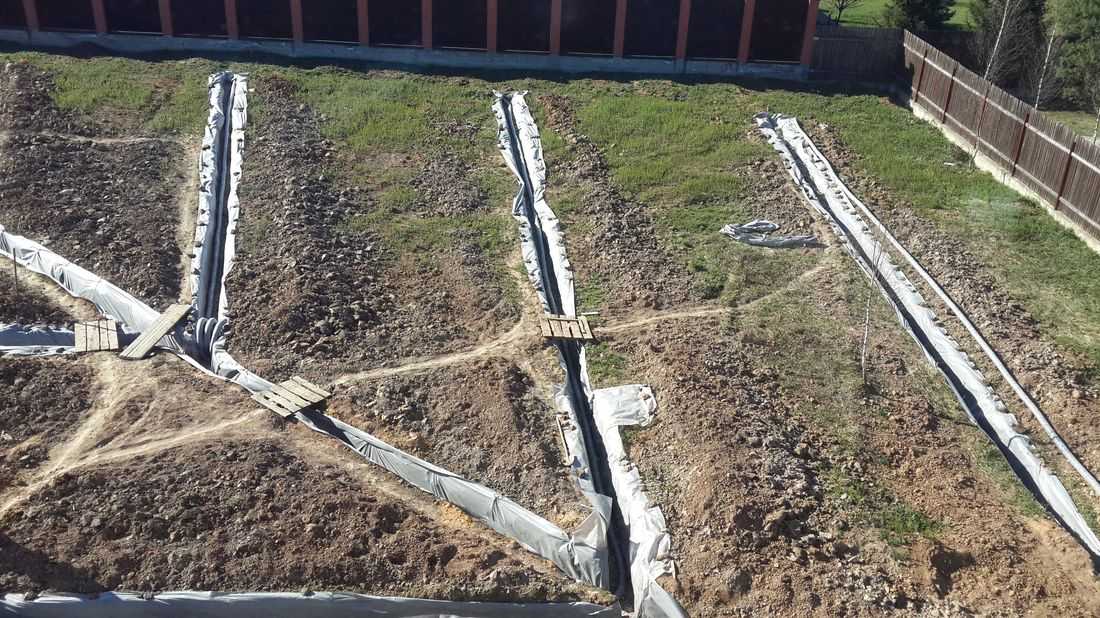

Закрытый (глубинный)	В землю прокладывают дренажные трубы, которые отводят лишнюю влагу в дренажный колодец	Не нарушает эстетичности земельного участка	Используют для участков с близким расположением грунтовых вод
Засыпной	По периметру делают траншеи под уклоном без труб, которые заполняют битым кирпичом или щебнем, а сверху кладут гравий. Вода уходит в дренажный колодец или сточную канаву	Требует дополнительного слоя фильтрации и регулярной чистки, быстро засоряется, низкая пропускная способность	Походит только для маленьких участков либо если проблема затопления касается только отдельных точек территории

Установка дренажной системы

Чтобы правильно проложить дренаж, понадобится схема. План составляют с учетом характеристики почвы и грунтовых вод, плана садового участка и расчета нужных строительных материалов. Для территории с высоким уровнем вод свыше 1,5 метров выбирают закрытый или глубинный тип. Для глинистой и тяжелой почвы — поверхностный. Давайте рассмотрим подробнее, как сделать дренаж на участке своими руками.

Обустройство открытой или поверхностной системы дренажа — самый легкий и доступный способ, который не требует использования труб и финансовых затрат. По периметру участка прорывают канавы с уклоном в сторону приемника вод (общей канавы) в соответствии с планом расположения. Глубина такой траншеи составляет примерно 0,7 метра, ширина — 0,5 метра, а угол наклона — до 30о. Стоки вод при такой системе уходят в большую канаву, которую делают за границами сада и используют для нескольких участков.

Учтите, что поверхностная дренажная система испортит внешний вид земельного участка. Чтобы прикрыть непривлекательные открытые канавы, часто используют декоративные решетки. Кроме того, можно сделать дизайн оригинальным и интересным, на дно укладывают щебенку и крупный камень, а верхний слой покрывают цветными мелкими камушками или декоративным гравием. Таким образом, получаются сухие ручейки, берега которых украшают зелеными насаждениями.

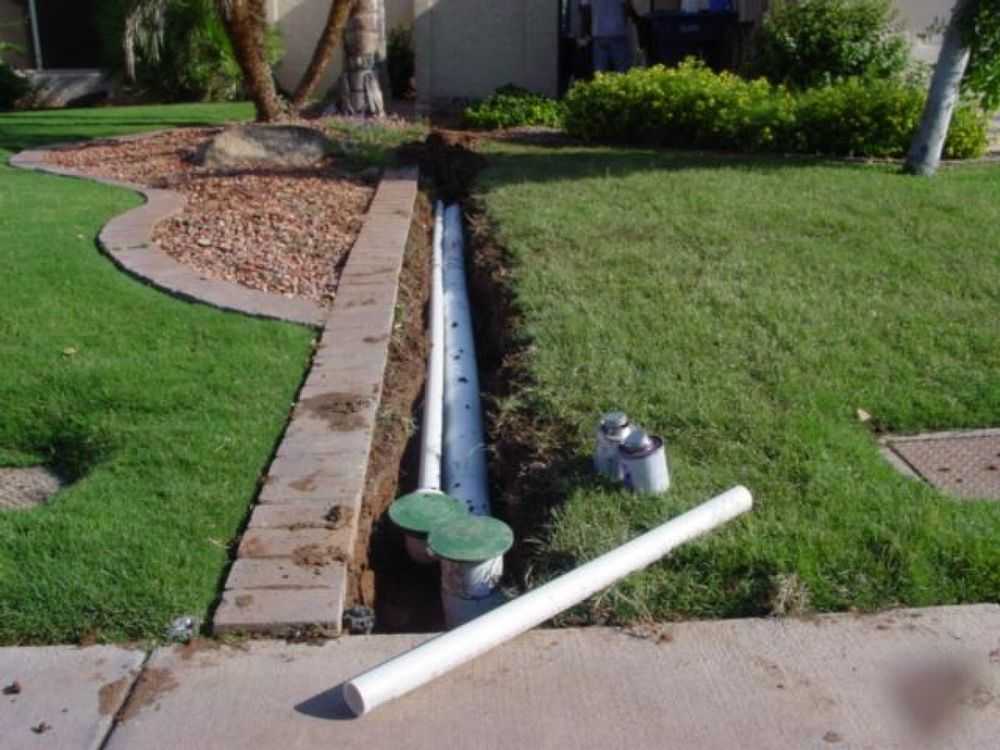

Глубинный дренаж скрыт от глаз и не нарушает эстетичности сада. Он обеспечивает эффективное осушение земли с повышенным уровнем грунтовых вод. Трубы для дренажа участка выбирают диаметром 63 и 110 миллиметров. Подходящая схема для закрытой дренажной системы — елочка, при которой боковые траншеи собираются в одну, ведущую к водосборнику (дренажному колодцу).

Траншеи выкапывают с уклоном 7 сантиметров в сторону колодца. Учтите, чем земля плотнее, тем выше прокладывают трубы. Так, для песчаной почвы глубина канавы составляет около одного метра, для суглинистой — 80, а для глинистой — 70. Дно ям засыпают слоем песка и щебенки высотой 20 сантиметров, а поверх укладывают трубы и собирают в едину систему. После укладки изделия покрывают геотекстилем, а затем засыпают слоями песка и щебня по 10-15 сантиметров каждый. Кстати, можно купить уже готовые трубы в геотекстиле.

Засыпной тип дренажа эксперты не рекомендуют устанавливать, так как он обладает самой низкой пропускной способностью, часто и быстро засоряется. Кроме того, такая система подходит для участка маленькой площади и локальных проблем с затоплением. Но если вы решили использовать такой тип, то обустройство начинают с рытья канав по периметру территории.

Траншею наполовину наполняют крупных щебнем или битым кирпичом, а затем кладут гравий или другой мелкий материал. Сверху канавы засыпают грунтом. Чтобы траншеи не заливались быстро, делают дополнительный фильтрующий слой из геотекстиля.

Какие дренажные трубы выбрать

Чтобы система работала правильно и прослужила, как можно дольше, нужно выбрать надежные дренажные трубы. Сегодня выделяют керамические, асбестоцементные и полимерные изделия. Первые два вида редко используют сегодня, так как они характеризуются тяжелым весом, трудным и дорогостоящим монтажом, маленьким эксплуатационным сроком до 20-30 лет.

Эксперты рекомендуют использовать для закрытой дренажной конструкции полимерные трубы, так как они обладают следующими преимуществами:

• Срок службы составляет 50-60 лет;
• Легкий вес, что обеспечивает быструю и простую перевозку и установку;
• Устойчивы к негативному воздействию вод и не подвержены коррозии;
• Высокие показатели прочности за счет равномерного распределения нагрузки;
• Внутренняя гладкая поверхность не позволяет скапливаться грязи внутри и предупреждает засорение;
• Доступная стоимость;
• Возможность провести установку самостоятельно.

Наиболее прочными являются двухслойные конструкции. Учтите, что длинные изделия более гибкие, чем короткие. Важно, чтобы поверхность снаружи была гофрированной, а внутри — гладкой.

Обустройство дренажной конструкции — трудоемкий процесс, который требует верного определения типа почвы и уровня грунтовых вод. Важно правильно выбрать тип дренажа и выполнить монтаж, иначе система будет неэффективна. Чтобы избежать ошибок, обратитесь к профессионалам! Опытные мастера компании “МариСруб” надежно и оперативно оборудуют дренаж на любом типе участка, подберут нужные материалы и при необходимости выполнят монтаж дренажного колодца!

Дренаж участка своими руками

Хозяевам загородных участков переизбыток влаги доставляет немало затруднений. Если участок располагается на большом уровне хранения грунтовых вод, нужно провести дренаж участка своими руками. Для уменьшения лишней влаги применяется система дренажа, произвести монтаж которой можно несколькими способами.

Оглавление

• 1 Поверхностное и глубокое дренирование
• 2 Проектировка и сооружение поверхностных дренажей
• 3 Как правильно сделать дренаж
• 4 Тонкости монтажа и проектирования глубинной дренажной системы
• 5 Поэтапная инструкция , как правильно сделать дренаж

Поверхностное и глубокое дренирование

Система обустраивается с целью отвода от объекта воды, которая накапливается после сезонных дождей. Глубокое дренирование будет снижать влажность почвы, отводя грунтовую воду. Выбрать типы дренажа тяжело, все зависит от индивидуальных качеств и состояния территории. Вышеуказанные виды дренирования имеют разные механизмы, но монтаж любой из них можно устроить самостоятельно.

Проектировка и сооружение поверхностных дренажей

Поверхностные дренирования бывают 2 типов:

• линейное;
• точечное.

Последнее предназначено для отвода воды с небольшой территории. Специализированные водозаборные дренажи ставят в тех местах, где скапливается вода, в основном, под водосточными трубами, в нижнем участке террасы, в рельефных углублениях, на выездных участках. Этот вид системы дренажа является самым простым, и для составления специальных схем не требует особых навыков.

Более тяжелым в разработке и установке считается линейный дренаж. Он предназначен оберегать здание от влажности, защищать въезды и дорожки от воды, также он предотвращает смыв плодородного слоя земли. Конструкция подразумевает тщательно выполненную систему траншей, которые проложены под определенным углом и проходят в тех местах, где образуется максимальное скопление воды.

Выполнять дренаж участка самому — ответственный процесс, поскольку монтаж предполагает наличие магистральной траншеи для поглощения влажности. В результате неправильно выполненной работы можно впустую потерять много времени, а эффективность конструкции будет нулевой.

Ливневая канализация или овраг может исполнять роль водоприемника. При разработке проекта для обустройства осушения участка, нужно осмотреть все места, где образуется застой влаги, и проложить траншеи от этих мест до водоотвода.

Также нужно верно определить уклон сооружений, в противном случае вода не будет уходить. Минимальный наклон дрена в грунте из песка, не должен быть меньше 0.004, в глинистом — 0,003. Водоприемник всегда размещается ниже уровня линейного дренажа. Практика свидетельствует, что лучший эффект дает уклон под углами от 0,006 до 0,02.

Как правильно сделать дренаж

Для того, чтобы построить поверхностный, бюджетный вариант дренажа своими руками используют 2 метода:

• Открытый. Заключается в наличии открытых траншей, которые вырыты по схеме дренажа. Стенки зачастую формируют под углом в 35°, что разрешает воде стекать в канализацию без препятствий. Толщина конструкции — 0,6 м, углубленность – 0,8 м. Главное преимущество системы – легкость в исполнении. Главный недостаток — некрасивый внешний вид, он портит привлекательность участка. Помимо этого, неукрепленная стенка траншеи быстро осыпается, вследствие чего и сооружение приходит в плохое состояние.

Щебневую отсыпку можно использовать для укрепления осыпающихся стен. Нижнюю часть канавы засыпьте крупным щебнем, а верхнюю мелким. Сооружение можно сверху накрыть дерном. Это приспособление для дренажа предотвращает сползание грунта и сохраняет траншею, но значительно уменьшает ее способность к пропусканию.

• Закрытый. Подразумевает монтаж специальных дренажных лотков, которые размещаются в траншеях, а вверху закрываются решетками. Механизм «охраняет» канавы от грунтового сползания, решетки не позволяют мусору проникнуть внутрь дренажных сооружений.

Лотки могут быть полимербетонными, бетонными, а также пластмассовыми, которые на сегодняшний день являются самыми известными, благодаря своему весу и уникальной долговечности.

Тонкости монтажа и проектирования глубинной дренажной системы

Для эффективной работы, систему дренажа нужно разместить ниже уровня пролегания подземных вод. Чтобы их определить, нужна помощь геодезиста, делать это самостоятельно нельзя. Далее следует заказать план территории, на котором будут отмечены уровни водоносных слоев. Это позволит правильно спроектировать сооружение для осушения участка.

Иногда такие системы нужны только для безопасной жизнедеятельности растительности, страдающей от переизбытка влажности. В этом случае нужно использовать упрощенный вариант расчета. Чтобы выяснить глубину залеганий дрен, воспользуйтесь средними значениями. Трубы должны размещаться на отметке от 07. до 1.7м. Для лесных деревьев коэффициент составляет — 0.9, плодородных — 1.6, для газонов, клумб и кустарников — 0.8м. Грунт на торфяной почве оседает достаточно быстро, поэтому монтировать надо более глубокие траншеи. Глубина прилаживания дрен составляет от 1 до 1.8м.

Для качественной дренажной системы, применяют специализированные варианты труб с перфорацией. Раньше использовали асбестоцементную конструкцию и керамическую, но все они уступают пластику.

Дрены — это трубы, от 55 до 205мм в диаметре. Оснащены сеткой, отверстия от 1. 7 до 5.5 мм в диаметре. Есть модели с особой оболочкой для фильтра, она не пропускает мусор мимо отверстий. Это изделие из пластика несет в себе массу положительных качеств:

• эксплуатационный период может превышать 50 лет.
• материал сам по себе легкий, но качественный.
• просты в монтаже.

Если важно понять, как правильно сделать дренаж глубинный участка своими руками, прежде всего, составьте проект, в котором отражается глубина залегания труб и их проходимость. Так же, как и в поверхностном дренировании, тут должна быть магистральная траншея, накапливающая влагу из второстепенной трубы, имеющая выход в сточную канаву, водоприемник или колодец.

Поэтапная инструкция , как правильно сделать дренаж

При установке системы дренажа отмечают основные этапы:

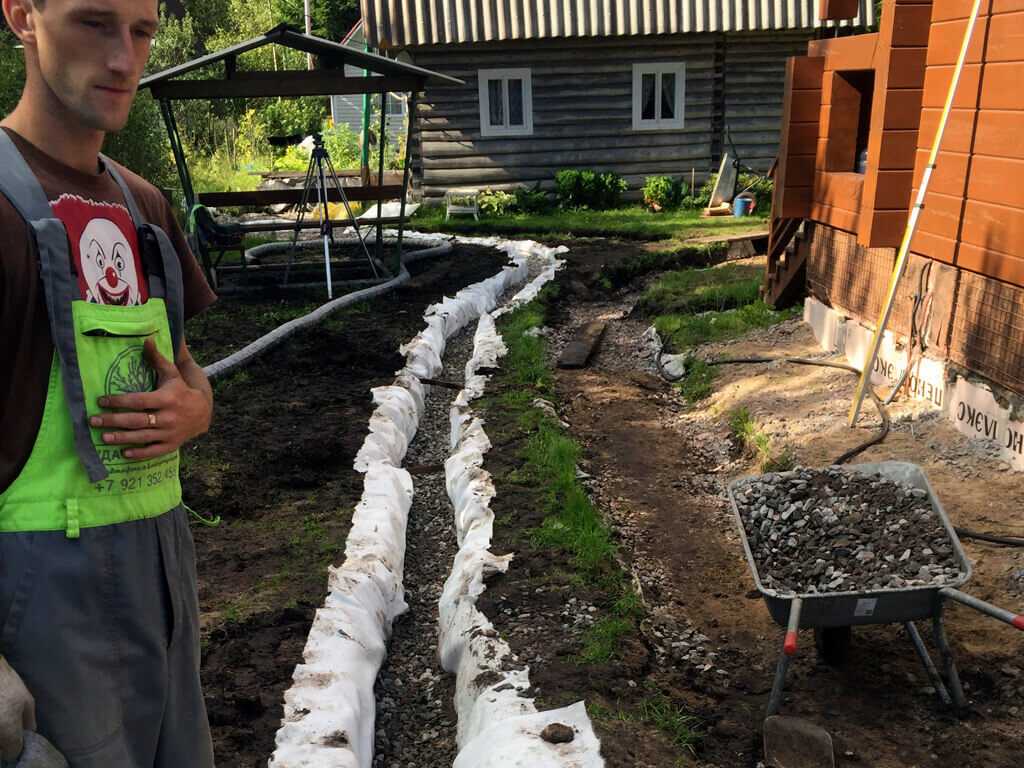

• Оборудование траншеи. В отмеченном месте следует выкопать канал 40см в ширину. Глубина зависит от количества грунтовой воды, поэтому она бывает разная. Далее песчаной подушкой устлать дно, сверху слой щебенки, поверх которой будет укладываться труба. Чтобы защитить отверстия от различного засорения, дрен следует обернуть геотекстилем. При хорошем контроле над дренажным процессом, производятся специализированные колодцы. Они могут быть из железобетона, однако, если углубленность, на которой размещен дренаж, не превышает 3 метров, пользуются гофрированными трубами различных размеров. Для предотвращения разного мусора, обязательно оборудуйте сооружения крышками. Каждый колодец следует располагать через 40-45 метров, на прямой линии.
• Засыпка. Дрены засыпают слоями щебенки и песка. Проложенная труба не должна быть больше половины высоты траншеи. Добавьте плотный суглинок и укройте сооружение верхним слоем почвы.

При самостоятельной работе по укладке, главное — выяснить вид системы, необходимой для просушивания грунта, сделать правильный дренаж, и грамотно осуществить монтаж.

Дренаж участка своими руками: виды, устройство, схемы

В районах, где пласты грунтовых вод залегают очень близко к поверхности и в течение года выпадает внушительное количество осадков, происходит естественное заболачивание грунта, фундамент капитального здания размыты, а подвалы затоплены.

Для защиты дома от этих неприятных явлений и удаления лишней влаги из земли можно нанять строительную бригаду со специальной техникой. Она быстро и профессионально выполнит всю работу, но стоить это «удовольствие» будет дорого, что не всегда приемлемо, согласитесь?

В целях экономии семейного бюджета можно сделать дренаж участка своими руками, потратив на это гораздо больше времени и сэкономив весьма существенную сумму. А как это сделать правильно и с чего начать, рассмотрим в нашей статье – разберем особенности поверхностного и глубинного дренажа, дадим рекомендации по устройству каждого из этих видов дренажных систем.

Содержание статьи:

• Какие проблемы решает дренажная система?
• Где необходим дренаж воды?
• Виды и виды дренажных систем
  • Особенности поверхностного дренажа
  • Отличительные признаки глубинного дренажа
• Как организовать поверхностный водоотвод?
• Как сделать глубокий дренаж?
• Выводы и полезное видео по теме

Какие проблемы решает дренажная система?

Правильный отвод избыточной воды от подошвы жилых домов и хозяйственных построек защищает здания от осадков, появления неэстетичных сырых пятен, потемнения углов и образования плесени, а подвалы от ежегодного сезонного затопления.

Грунт не «плавает», а при низких температурах отсутствуют последствия морозного пучения, «выдавливания» построек из грунта. Слои, дорожки и тротуары, расположенные на территории, не трескаются и содержатся в идеальном состоянии.

В хорошо дренированных районах очистные сооружения и сооружения работают долго и надежно. Даже при повышении сезонного уровня грунтовые воды получают путь к оттоку и не провоцируют выход септиков и нечистот из выгребных ям.

Влага от осадков, своевременно покидая дренажные каналы, не вступает в реакцию с солями, содержащимися в почве, и не образует агрессивных соединений, разлагающих строительные материалы.

Фотогалерея

Фото

Устройство дренажной системы комплекс мероприятий по отводу ливневых и грунтовых вод, задерживающихся в почве и верхних слоях горных пород

Дренажная система обеспечит полное осушение грунта и паводковых вод от фундамента дома, защиты подземных сооружений от затопления

Система отвода грунтовых вод исключит возможность просадки грунтов под фундамент и другие постройки на участке, предотвратит эрозию и обрушение слоев грунта под домом

Отвод грунтовых вод по дренажу обеспечит длительную работу инженерных коммуникаций, устранить общую причину преждевременного износа

Дренаж участка создаст благоприятные условия для укоренения и роста растений на дачном участке

Организация дренажа позволит обустроить территорию для комфортного передвижения по участку и полного эксплуатация объекта

В садах дренаж значительно продлит жизнь плодоносящим деревьям и многолетним кустарникам и устранит причины загнивания корневой системы.

Для полноценного обустройства загородного участка дренаж рекомендуется дополнить ливневой канализацией. Работая в паре, эти системы обеспечат полный отвод как атмосферных осадков, так и грунтовых вод

Необходимые условия для дренажной системы

Затопленный котлован под фундамент дома

Ослабление минерального основания под фундаментом

Скопление воды в траншее трубопровода

Создание условий для жизни растений

Благоустройство территории благоустройство территории

Садовый дренаж

Ливневая вода — существенное дополнение дренажной системы

Качественный дренаж не позволяет лужам, образующимся после дождя, застаиваться и переувлажнять почву, вызывая тем самым водную эрозию.

На участках с выраженным уклоном дренажная система во время сильных дождей перенаправляет потоки воды в дренажные каналы, тем самым предотвращая эрозию почвы и сохраняя привлекательный вид общей поверхности почвы.

В комплексе с кровельно-ливневыми коммуникациями водосточная система быстро отводит лишнюю воду с периметра земельного владения, препятствует ее просачиванию в подвально-подвальные помещения и предотвращает затопление как зданий, так и всего участка.

Водная эрозия отрицательно влияет на состояние растительного покрова и значительно снижает уровень продуктивности садовых и огородных культур

Где необходим водоотвод?

Ровный участок обязательно нуждается в дренаже. Если влага, образующаяся в результате обильных дождей и таяния снега, не находит путей оттока, она просто остается на месте, интенсивно пропитывает почву и приводит к заболачиванию, появлению грязи и глобальному переувлажнению земли.

Участок, расположенный в низине, исчезает без хорошей дренажной системы. К нему стекает вся вода с возвышенностей, и территория в лучшем случае перенасыщается влагой, а в худшем затапливается.

Земля, расположенная под крутым склоном, без дренажа теряет ряд своих ценных качеств. Слишком быстрое уменьшение воды размывает верхний плодородный слой почвы и значительно снижает уровень урожайности.

Фотогалерея

Фото

Дренажная система необходима для участков, расположенных в низинах. Помимо рельефа их характерными особенностями являются большая мощность почвенно-растительного слоя или торфа и близкое к поверхности залегание грунтовых вод

Безусловным признаком, по которому требуется организация дренажа, является высокий уровень грунтовых вод, даже если он наблюдается только в паводковый период. Например, при разработке траншей извлекается водонасыщенный грунт с глубины 1 м, как в примере на фото

На участках с уклоном дренажные системы служат в первую очередь не для дренажа, а для удержания воды, для формирование водного баланса в почве и растительном слое

Дренажная система необходима, если верхние слои почвы представлены глинистыми породами: супесями, суглинками. Из-за их низких фильтрационных качеств вода плохо уходит в нижележащие горизонты.

Низинные земли

Высокий уровень грунтовых вод

Улучшение дренажа склонов

Прокладка дренажных труб из суглинка

Для участков с глинистыми и суглинистыми грунтами дренаж является объективной необходимостью. Породы этого типа отличаются высокой плотностью и плохой электропроводностью. Влага, выпавшая в виде атмосферных осадков, длительное время застаивается и приводит к общему переувлажнению местности, сдвигам грунтов и нарушению установленной устойчивости фундаментов жилых и хозяйственных зданий.

Не обойтись без полной дренажной системы и там, где уровень залегания естественных грунтовых вод менее 1 метра. Если проигнорировать кран, есть риск затопления подвала и подвала, нарушается целостность фундамента, появляются трещины на основных, несущих стенах. Все это в будущем может привести к частичному или полному обрушению жилых и хозяйственных зданий.

В случае сезонного повышения естественного уровня грунтовых вод в опасности находятся дома и хозяйственные постройки с глубоким фундаментом. В этом случае риску подвергается его подошва, а в подвалах и цоколях, даже оборудованных хорошей гидроизоляцией, может появиться влага и сырость.

Чтобы избежать этих неприятных моментов, необходимо и внедрить его на этапе планирования строительства дома или сразу после приобретения недвижимости.

Практически обязательным явлением, к которому приводит отсутствие качественной водоотводной системы на участке, являются трещины в стенах. Конечно, их можно зашпаклевать, но уже будет нарушена целостность внутреннего пространства и помещение станет уязвимым для проникновения сырости и холода

Для участков, частично или полностью забетонированных, вымощенных брусчаткой, тротуарной плиткой или окрашенных мозаика, наличие дренажных каналов и просто обязательно. В противном случае после дождей или таяния снега на поверхности будут застаиваться лужи, вызывая растрескивание верхнего декоративного слоя и нарушая целостность всего покрытия.

Дренаж необходимо оборудовать и там, где расположены газоны, оборудованные прогрессивными системами автоматического полива. Это позволит вам контролировать уровень влажности почвы и предотвратить гибель редких растений в результате заиления почвы.

Дренажные каналы позволяют быстро отводить воду с участка и не позволяют ей затапливать строения, портить ландшафтный дизайн и наносить ущерб инфраструктуре территории.

Типы и виды дренажных систем

Дренажные комплексы различаются по техническим характеристикам, производительности и компоновке. Для создания своими руками на приусадебных участках наиболее подходит дренаж глубинного и поверхностного типа залегания. Выбор зависит от того, для каких целей в дальнейшем планируется использовать установленную систему.

Фотогалерея

Фото

Ливневая канализация на асфальтированном участке

Ливневая канализация на частично асфальтированном участке

Дренаж и ливневка в одной траншее

Открытая дренажная система

Особенности поверхностного дренажа

Организация поверхностного дренажа своими руками на приусадебных участках обоснована и актуальна.

Несмотря на свою простоту, система эффективно отводит лишнюю влагу, образующуюся при осадках и таянии снега. Кроме того, он способствует отводу воды, скапливающейся при мойке автомобиля, поливе газонов или ополаскивании бетонных или брусчатых дорожек, расположенных на территории участка.

Комплексы поверхностного дренажа относятся к бюджетным. Их обустройство не влечет за собой применение дорогостоящих материалов, а сводится к установке дождеприемников и лотков, способствующих правильному оттоку лишней воды с участка

Складские коммуникации располагаются вокруг жилых домов и хозяйственных построек, на уровне расположения мощеных площадок и при выезде из гаража и с самой площадки.

Разновидность №1 — линейная система

Линейная система представляет собой конструкцию из лотков, размещенных в специально подготовленных траншеях по уровню воды. При монтаже каналы выкапываются с соблюдением условия постоянного уклона в сторону.

В данном варианте вода течет по системе самотеком и для ее движения не используются никакие дополнительные средства.

Фотогалерея

Фото

Линейная ливневая канализация

Устройство линейной системы

Точечный водозабор под желоб

Ливневая труба с точечными водозаборами коммуникаций, а сверху закрывается прочными решетками, которые позволяют пешеходам и транспортным средствам (не только легковым, но и грузовым) беспрепятственно передвигаться по поверхности участка.

Линейные каналы имеют высокую проходимость и обладают способностью пропускать через себя большое количество воды. Они считаются наиболее удачным вариантом дренажа для больших площадей и крупных земельных владений.

Песколовка из сверхпрочного пластика имеет сразу несколько преимуществ. Он легкий, простой в монтаже, надежно защищает дренажные каналы от возможного засорения и стоит вполне разумных денег. Эти параметры определяют высокую популярность элемента в частном строительстве.

Разновидность № 2 — Точечный дренаж

Точечный дренаж собирает воду на отдельных участках и перенаправляет ее излишки в общую систему ливневой канализации. Обычно используется там, где линейный дренаж невозможен или считается нецелесообразным.

При устройстве коммуникаций дождеприемники располагают в местах наибольшего скопления воды, например, непосредственно под водосточными желобами, поливными кранами, водоразборными колонками, на въезде в гараж, под въездными воротами или даже просто на участках где чаще всего застаивается вода после полива или обильных дождей.

Даже небольшие лужи, образовавшиеся после полива, дождя или таяния снега, могут спровоцировать проблемы и привести к повреждению жилых и хозяйственных построек. Чтобы избежать этих неприятностей, в зонах риска следует устанавливать точечные дренажные колодцы

Точечный вариант дренажной системы эффективно работает самостоятельно там, где требуется локальный водосбор или служит практичным дополнением любой другой системы. Требует ухода и регулярной чистки.

Объемный вариант гораздо менее популярен, чем два других варианта, описанных выше. Он более трудоемок и предполагает масштабные земляные работы. Сама система формируется из смеси песка, гравия, слоя геотекстиля, решеток и грунта. Все эти элементы располагаются на участках, где есть открытая почва.

При наличии объемного дренажа в почве остается только вода, необходимая для естественного увлажнения. Все излишки через систему уходят в более глубокие слои и не доставляют никаких неудобств или затруднений владельцам недвижимости. Чаще всего такие коммуникации монтируют в парковых зонах, на детских площадках и газонах, чтобы поддерживать оптимальную влажность полезной площади.

Выбор дренажной системы осуществляется индивидуально для каждого земельного участка с учетом его расположения, размеров, рельефа, физико-механических свойств грунтов, уровня грунтовых вод, склонности местности к заболачиванию.

По глубине заложения дренажные системы делятся на глубинные и поверхностные:

Фотогалерея

Фото

Глубинный дренаж устраивают для понижения уровня грунтовых вод. Прокладывают его на 20 см ниже дна подземных сооружений или поверх не пропускающего воду слоя глины — иммунитет

Для сбора воды из почвенно-растительного слоя и стабилизации уровня его влажности устраивают поверхностные дренажные системы, их закапывают на высоте 0,4 — 0,7 м от дневной поверхности

Дренажные системы обеих разновидностей перфорированы дренажной трубой, обернутой геотекстилем. Для повышения уровня фильтрации и улучшения водосбора между геотекстилем и трубой укладывают слой гранул полимера

Трубы дренажных систем укладывают так, чтобы образовался уклон в сторону коллекторного, поглощающего, смотрового колодца или желоба

Глубинный дренаж для защиты фундамента

Система сбора грунтовых вод

Устройство дренажной трубы

Уклон трубопровода в сторону сброса

Отличительные особенности глубинного дренажа

Не во всех случаях удается обойтись только поверхностным дренажом. Для решения более глобальных задач, например, понижения общего уровня грунтовых вод или защиты от затопления определенной территории, необходимо проложить на территории систему глубокого дренажа.

Глубинный дренаж бывает:

• труба;
• резервуар;
• кольцевая развязка.

Далее разберем особенности каждой из этих разновидностей дренажа.

Вид №1 — способ прокладки труб

Способ прокладки труб актуален там, где грунтовые воды залегают на большой глубине. Обустройство предполагает использование стоков — . Их размещают под землей, предварительно обеспечив соответствующий уровень уклона в сторону коллектора.

Влага поступает в стоки через отверстия и, проходя по каналам, стекает в колодец ливневой канализации, в коллектор или естественный или искусственный водоем, расположенный за пределами участка обустраиваемого земельного участка.

Система глубинного дренажа располагается на участках, где грунтовые воды залегают на расстоянии до 2,5 метров от поверхности. Это высокоэффективно, но влечет за собой значительные земляные работы. Такие коммуникации рекомендуется прокладывать до начала капитального строительства и благоустройства территории

Вид № 2 — водоотвод

Водоотведение водохранилища очень распространено и осуществляется в районах со сложными гидрогеологическими условиями.

Кроме того, он:

• Обеспечивает отток влаги из жилых домов даже при наличии близко залегающего массивного водоема или напорных грунтовых вод.
• Помогает снизить уровень грунтовых вод там, где другие виды дренажных систем не справляются с этой задачей.
• Демонстрирует высокую эффективность на участках со слоистым строением водоносного горизонта и отлично справляется с отводом влаги из зданий, нуждающихся в абсолютной сухости и категорически не допускающих проникновения воды в силу определенных эксплуатационных характеристик.

В случае острой необходимости на суглинистых и глинистых грунтах может монтироваться накопительный дренаж, выступающий профилактическим барьером от сырости и влаги.

При кладке у подножия здания в непосредственной близости от фундамента обязательно обустройство щебеночной подушки, выполняющей роль естественного фильтра для водяного потока.

Водостоки из современного полимерного материала предлагаются на рынке в самых разнообразных модификациях. Основными их достоинствами являются экономичность, надежность, простота монтажа и отличные эксплуатационные характеристики.

Вид №3 — кольцевой дренаж

Кольцевой дренаж применяется для защиты от подтопления подвалов и цокольных этажей зданий, возводимых на грунтах песчаного типа. При желании или при необходимости дренажной системой можно оборудовать не только один дом, но и группу имеющихся на участке сооружений.

Если грунтовые воды вплотную к зданиям подходят только с одной стороны, допустимо прокладывать открытое дренажное кольцо и создавать в наиболее уязвимом месте преграду для сырости и сырости.

Для частых земельных участков допускается организация дренажа одного из наиболее подходящих типов или устройство нескольких систем, обеспечивающих наиболее эффективный отток избыточной влаги.

Дренажная система для сбора воды, проникающей в первый слой грунта или почвы на озелененной территории участка, устраивается в традиционной последовательности:

Фотогалерея

Фото

По заранее составленному системному плану выкапываем траншею необходимой глубины и укрываем ее геотекстилем

Поверх геотекстиля насыпаем гравий или полипропиленовые гранулы, затем укладываем слив и снова засыпаем тем же материалом, характеризующимся высокими фильтрующими свойствами

Засыпанный гравием щебень укрываем краями геотекстиля. Присыпаем устроенную нами «скрутку» в нескольких местах грунтом, чтобы она не раскрылась при засыпке

По углам системы и через каждые 25 м на дренажной линии ставим смотровые колодцы. Траншею с дренажной системой засыпаем песком. Насыпать необходимо послойно с периодами ожидания естественной усадки грунта, трамбовать не нужно

Этап 1: Разработка траншей и укладка геотекстиля

Этап 2: Укладка дрены и обратная засыпка ее гравием

Этап 3: Поворот дренажного канала

Этап 4: Обратная засыпка и планировка участка

Как организовать отвод поверхностных вод?

Прежде чем приступить к проведению дренажных мероприятий на собственном земельном участке своими руками, определите, какая система необходима, а затем составьте примерный план работ.

Если трудности с уходом за водой касаются только отдельных участков территории и возникают только во время сильных дождей или активного снеготаяния, то владельцы, как правило, ограничиваются локальным водоотведением.

Если вода течет равномерно по всему участку, то нет необходимости в масштабной дренажной системе. Достаточно разместить водосборники под ливневыми трубами, и проблема подтопления или проникновения сырости в дом навсегда исчезнет из круга ваших интересов

Для этого в местах максимального скопления воды размещают водоприемники: герметичные емкости или дренажные колодцы, соединенные каналами с общей ливневой канализацией. При более глобальной задаче по участку прокладываются коммуникации для линейного дренажа.

Для оборудования систем сначала составляют проект расположения всех коммуникаций и определяют расположение основного резервуара для сбора лишней воды. Вся территория участка покрыта сетью траншей глубиной около полуметра. Частота размещения определяется исходя из уровня заболоченности всей территории. Если земля очень влажная, подготовьте к удалению максимальное количество каналов.

Для полноценной и качественной работы системы дренажные траншеи прокладываются с уклоном в сторону места будущего водозабора. Если земля на территории имеет неровную поверхность, каналы копают строго вниз по отношению к рельефу.

Когда участок представляет собой равнинную местность, уклоны создаются искусственно. Это необходимо для того, чтобы вода не застаивалась в дренажных линиях, а как можно быстрее уходила в естественные или искусственные водозаборы.

Наиболее часто дренажную сетку обустраивают на участках с глинистой и суглинистой почвой. На более легких почвах каналы прокладывают реже. По краям периметра всей площади копают узкие траншеи, постепенно увеличивая свою широту по мере приближения к основному дренажному колодцу. Для канала оставляют самую широкую траншею, по которой весь объем воды проходит в сливной отсек.

При установке лотка для линейного водоотвода в траншее предварительно делают бетонную подушку высотой не менее 10 сантиметров. Он четко фиксирует дренаж в земле и не дает ему смещаться в процессе возможного проседания грунта. Для дополнительной надежности внутри швеллера уложена армирующая сетка

Когда система полностью заложена, она проверяется на работоспособность. Для этого из нескольких точек с помощью шлангов выпускают мощные потоки воды. Если вода уходит на всех участках равномерно, то комплекс функционирует нормально.

Когда в некоторых местах влага поступает медленнее или застаивается, уровень уклона траншеи увеличивается. Затем каналы каналов закрывают решетками, чтобы туда не попадали листья, мелкий мусор и другие посторонние элементы, которые могут забить дренажную систему.

Для оборудования систем поверхностного водоотвода целесообразно использовать лоток бетонный с решеткой из оцинкованной стали. Имеет отличные эксплуатационные характеристики, пропускает воду со скоростью более 4 л/с и выдерживает нагрузку до полутора тонн

По окончании работ, связанных с обустройством линейного водоотвода, придомовая территория оформляется в соответствии с собственными вкусами и принятой на участке общей идеей ландшафтного дизайна.

Как сделать глубокий дренаж?

Для правильной установки глубинного дренажа на приусадебном участке в первую очередь составляют четкий проект всех работ, устанавливая имеющиеся на территории типы грунтов, особенности рельефа и уровень залегания грунтовых вод.

Данный вид исследований поручается инженерно-геологическим организациям. Они произведут полное изучение местности, а затем предоставят заказчику топографическую съемку, подробно описывающую рельеф, гидрогеологические особенности и геологическое строение участка. Имея под рукой такую ​​информацию, несложно наладить эффективную дренажную систему.

Строительство системы осуществляется в следующем порядке:

Фотогалерея

Фото

Проектируем траншею для строительства дренажной системы, предназначенной для понижения уровня грунтовых вод путем их сбора и отвода в разгрузка. Глубина ее на 20 см ниже основания фундамента или выше гидроизоляционного слоя

Дно траншеи засыпаем песком, утрамбовываем и выравниваем так, чтобы соблюдался уклон 2-3 см на погонный метр в сторону приема точка (смотровая, коллекторная, поглощающая)

Засыпаем дно траншеи песком, застилаем геотекстилем, прокладываем дренажную трубу, заворачиваем и засыпаем траншею сначала щебнем, затем песком. Возможна прокладка ливневки и канализации одновременно

Для сбора и отвода в грунт собранных грунтовых вод устраиваем поглощающий колодец из бетонных колец. Дно колодца должно быть заглублено в грунт с хорошей пропускной способностью (в песчаные, гравийно-песчаные или гравийные отложения)

Укрываем дно колодца геотекстилем для улучшения очистки сбрасываемой в грунт воды. Затем засыпаем песок и гравий, в сумме мощность грунтового фильтра должна быть не менее 1 м

В устроенный поглощающий колодец вводим дренаж, а также трубы ливневой канализации

Дренажный трубопровод и ливневую канализацию засыпаем песком послойно

Траншеи засыпаем песком послойно, не трамбуем, а пропускаем сидит естественно. Размечаем трассы систем любым способом, чтобы не повредить при производстве других работ

Этап 1: Проектирование траншеи под устройство дренажа

Этап 2: Засыпка песком на дно траншеи

Этап 3: Укладка дренажной трубы в траншею

Этап 4: Строительство фильтрующего колодца

Этап 5: Установка грунтового фильтра в колодец

Этап 6: Ввод трубопровода в абсорбционную скважину песчаный трубопровод

Этап 8: планировка участка с подземными системами

Основными элементами системы глубинного дренажа являются дрены (трубы определенной конструкции). Они располагаются ниже подушки фундамента здания, которое планируют защищать, либо по всему периметру земельного владения на глубине от 80 сантиметров до полутора метров.

Необходимо сделать в сторону коллектора, дренажного колодца или любого другого естественного или искусственного водоема, расположенного за пределами участка.

Таким образом собирается влага, собранная в результате осадков, и общий уровень залегающих рядом грунтовых вод снижается до некритического состояния. В центре участка и по краям стоки располагают на расстоянии 10-20 метров друг от друга. Конструкции придают форму елочки, где крайние каналы перенаправляют всю воду в основную траншею, ведущую к основному водозабору.

Для повышения эффективности системы глубинного дренажа целесообразно использовать трубы, оснащенные двухслойным геотекстильным фильтром и круговым перфорированным слоем. Этот тип коммуникаций подходит для всех типов почв и имеет возможность отводить больше воды.

На абсолютно ровных участках необходимого уклона достигают опусканием траншеи при рытье дна. Для суглинистых и глинистых грунтов оптимальным уровнем уклона считается 2 сантиметра на метр трубы, для песчаных – 3 сантиметра. Если участок имеет большую площадь, во избежание слишком глобальных земляных работ, несколько.

Коммуникационные трубы оборудуются поворотными и водозаборными колодцами. При необходимости и при невозможности удаления лишней воды с участка добавить к остальным элементам, предназначенным для отвода основного объема воды.

Под основание поглощающего колодца обязательно делается насыпной слой из щебня или битого кирпича. Это необходимо для того, чтобы собранная жидкость равномерно уходила в грунт и не размывала нижние слои, вызывая просадку грунтов

Непосредственно перед укладкой труб в траншеи насыпают 10-сантиметровый слой крупнозернистого песка и такой же слой дробленого камень сыплется.

Полученная амортизирующая прокладка не позволяет коммуникациям сломаться под тяжестью грунта. Во избежание заиливания труб каналы прокладывают геотекстилем.

Укладку глубинного дренажа желательно проводить на участке после всех тяжелых строительных работ, чтобы коммуникации не провисали и не трескались в результате интенсивной эксплуатационной нагрузки

Сверху укладывается еще один слой песка и гравия из разложенных труб, а оставшиеся пустоты засыпают землей, делая на поверхности насыпи. Когда система окончательно «сядет» в траншеи, насыпанная земля сама опустится до естественного уровня.

Правильно и четко установленная система обеспечивает своевременный и быстрый отвод влаги с участка и надежно защищает строения от затопления и последующего разрушения.

Выводы и полезное видео по теме

Видео советы для тех, кто решил самостоятельно заняться установкой дренажной системы на своем дачном или садовом участке.

Видео демонстрирует как обустроить систему поверхностного водоотвода на участке:

Полезная видео информация по организации водоотвода вокруг многоквартирного дома:

Зная правила устройства дренажных систем и следуя приведенным выше советам, сделать водосток на приусадебном участке не составит труда. При возникновении трудностей можно обратиться к специалистам, и они профессионально помогут в решении проблем.

Вы думали об устройстве дренажа вокруг дома? Остались вопросы после прочтения нашего материала? Задавайте их под статьей — мы постараемся максимально прояснить спорные вопросы.

Или вы построили эффективную дренажную систему своими руками и хотите поделиться своим опытом с другими пользователями? Пишите свои рекомендации, добавляйте фото — новички в этом деле будут вам очень благодарны.

Как спроектировать дренажную систему: 5 важных советов | Блог

Как домовладелец или подрядчик, в ландшафтном дизайне есть одно недооцененное слово, которое часто остается без внимания: дренаж.

Этот красиво оформленный газон или эти акры сочной зеленой травы не могут противостоять силам природы без надлежащей дренажной системы.

Конечно, если у вас нет опыта работы с сантехникой, вы, вероятно, не знакомы с необходимыми шагами, чтобы гарантировать, что ваш дренаж будет работать долгие годы.

Для полива, ухода за газоном или просто для предотвращения образования луж, водостоки являются жизненно важным элементом вашего двора.

Вот несколько советов по установке правильной дренажной системы, чтобы вы могли сразу же взяться за дело.

1. Обратите внимание, откуда берется избыток воды

Если вы стали жертвой размокшей лужайки, которая пытается образовать собственное озеро, очевидно, проблема с дренажем (или его отсутствием).

Эта проблема сама по себе приводит к тому, что ваш двор начинает затапливать, потому что ему некуда отводить лишнюю воду.

Если у вас нет надлежащей дренажной системы, вы буквально зависите от природы, которая сделает всю работу с осадками… что является рискованной игрой. Итак, прежде чем приступить к планированию стоков, сделайте заметки о том, откуда берется лишняя вода.

Вы живете в климате, где дождь идет почти каждый день? Есть ли поврежденная водопроводная труба под вашим домом, которая вызывает наводнение?

Если это так, то теперь у вас есть две проблемы: 1) поврежденная труба вызывает затопление вашего двора, и 2) ваш двор не может избавиться от лишней воды из трубы.

Возможно, вам вообще не нужна новая дренажная система (при условии, что она у вас уже есть), а лопнувшая труба является единственной причиной затопления.

Знание основного источника нежелательной воды поможет вам составить необходимые планы новой дренажной системы.

2. Подготовьте почву

Это может показаться смешным, но если вы не примете это во внимание перед установкой дренажной системы, вы будете пинать себя, когда начнете копать траншею.

Знаете ли вы, что почва бывает четырех разных категорий?

В зависимости от того, где вы живете, ваша почва может состоять преимущественно из песка, суглинка, ила или глины.

Если вы имеете дело с глиной, то вас ждет настоящее удовольствие (вставьте сюда сарказм). Глина состоит из пластинчатых частиц, которые со временем формируются вместе и со временем становятся прочной, почти твердой поверхностью.

Как вы понимаете, это затрудняет копание вашей современной повседневной лопатой. Вам понадобится что-то более прочное, чтобы пробить глину при установке дренажной системы.

Звучит ошеломляюще? Этого не должно быть. Существуют отчеты о почве, которые могут помочь вам определить, сколько человеко-часов необходимо, чтобы прорвать почву и установить эту прекрасную новую систему в кратчайшие сроки.

3. Изучите свой «рельеф земли»

Теперь, когда вы узнали, что вызывает нежелательное водоснабжение на вашем газоне, и знаете, с какой почвой вы имеете дело, пришло время посмотреть, как уложен ваш газон. .

Акцентируйте внимание на поиске высоких и низких точек вашего двора. Вам понадобятся стоки на самых нижних уровнях вашего двора, где бы они ни находились.

Если в настоящее время на вашем газоне нет нижней точки, вам необходимо создать ее для нее. Это само по себе поможет воде стекать из того места, где она имеет тенденцию скапливаться, к уклону, который вы создадите, помогая ей стекать в вашу новую систему.

Высокие точки вашего двора являются «нарушителями спокойствия»? Если это так, возможно, пришло время немного выровнять землю, чтобы вода не собиралась там, куда не может попасть канализация.

4. Определите расположение дренажной системы

Существует несколько типов дренажных систем, которые вы можете выбрать в зависимости от ваших предпочтений.

Например, вы можете установить дренажную трубу, гравийную траншею (более эстетично), дренажную трубу (для тяжелых условий эксплуатации) или открытую канаву (универсально).

Выяснение того, какая схема водостока будет наиболее подходящей для вас, безусловно, имеет решающее значение для всего процесса.

Если ваш двор особенно большой, вам может понадобиться интегрировать в него несколько разных стилей и увидеть результаты, на которые вы надеетесь. Также может возникнуть необходимость сделать один тип на лужайке перед домом, а другой — на заднем дворе.

Вот почему так важно серьезно отнестись ко всем этим шагам и оценить обстоятельства вашего двора. Только тогда вы будете знать, какая дренажная система подойдет вам лучше всего.

5. Привлеките эксперта

До сих пор вы добились больших успехов, но если у вас практически нет опыта установки подземной системы, пришло время обратиться за профессиональным советом.

Используя всю собранную вами информацию, специалист может спроектировать дренажную систему, которая будет эффективно служить вашему дому десятилетиями.

Не полагайтесь на качество вашей системы на волю случая, делая это самостоятельно, и рискуете совершить огромную (и дорогостоящую) ошибку. Получите профессиональный совет, который поможет вам легко выполнить работу.

Спланируйте свою новую дренажную систему уже сегодня!

Теперь, когда вы знаете, как установить новую дренажную систему, двигайтесь в правильном направлении!

Вам не нужно делать это в одиночку, наймите профессионала, который проведет вас через процесс установки и разработает экономичный план.
