Дренаж участка с высоким уровнем грунтовых вод своими руками

Содержание ✓

• ✓ ПОВЕРХНОСТНЫЙ ДРЕНАЖ
• ✓ ТЕРРАСА
• ✓ ГЛУБОКИЙ ДРЕНАЖ
• ✓ ПРОСТОЙ ДРЕНАЖ УЧАСТКА ВОКРУГ ДОМА СВОИМИ РУКАМИ – ВИДЕО

ДЛЯ ЗЕМЕЛЬНОГО УЧАСТКА КРАЙНЕ ВАЖЕН ВОДНЫЙ РЕЖИМ:

КАКОЙ ОБЪЁМ ВОДЫ ПОПАДАЕТ НА ЕДИНИЦУ ПЛОЩАДИ, СКОЛЬКО ЕЁ ЗАДЕРЖИВАЕТСЯ В ПАХОТНОМ СЛОЕ, КАК ДОЛГО ПОЧВА СОХРАНЯЕТ ВЛАЖНОСТЬ. СПЕЦИАЛИСТ В ОБЛАСТИ ЗЕМЛЕПОЛЬЗОВАНИЯ РАССКАЗЫВАЕТ О ДРЕНИРОВАНИИ УЧАСТКОВ.

Удаление избытка воды из почвы называют дренированием. При этом оговаривается, до какой глубины необходимо провести это мероприятие. Понятно, что глубины дренирования участка для плодового сада и строения на капитальном фундаменте разные. Но принцип расчёта и обустройства дренажных систем сходен.

По глубине обустройства дренажные системы можно разделить на поверхностные и глубокие (рис. 1).

ПОВЕРХНОСТНЫЙ ДРЕНАЖ

Обустройство поверхностных дренажных систем на тяжёлых грунтах обязательно в наших климатических условиях. Почему обязательно?

Садоводческие товарищества или отдельно стоящие коттеджные посёлки обычно состоят из набора небольших участков разных собственников. Но для природы это значения не имеет – талая вода везде будет стекать по мёрзлой земле по уклону. Это значит, что плодородный слой почвы будет постепенно сноситься в нижнюю точку склона. В нижней трети общей площади земля будет закисать, а верхняя треть – чрезмерно сохнуть. Мокрый грунт может не выдержать давления сооружений и сдвинуться. Ну и, конечно, во влажных условиях развивается патогенная микрофлора.

Обустройство простейших дренажных каналов, в которые будет собираться паводковая вода, позволяет избежать многих проблем. И здесь не нужно специальных проектов – всё решается на местности в рабочем порядке.

Участок окапывают по периметру. Траншею делают как минимум на ширину лопаты и на глубину штыка. Заглубляться больше 50 см не имеет смыс ла. Стенки траншей скашивают, чтобы подмытая земля не осыпалась. Со временем они порастут травой, которая закрепит грунт. Уклон траншей ведут в сторону основного (собирающего) канала, глубина и ширина которого должна быть больше, чем у траншей.

Раз в несколько лет дренажные траншеи надо поправлять: вынимать осыпавшуюся землю, растительный мусор, подравнивать стенки.

В канал собирается вода с нескольких участков и отводится по уклону рельефа за пределы коллективного хозяйства (рис. 2).

Подобная система поверхностного дренажа наименее затратна. При больших капитальных вложениях траншеи выкладывают дорожным геотекстилем плотностью 150-200 г/м² и засыпают крупным щебнем. Известняковый щебень для грунтовых работ не применяют, так как он быстро раскисает и защелачивает окружающую почву, но крупный доломитовый щебень зарекомендовал себя как недорогой и стойкий материал (рис. 3,4).

ИМЕЮЩИЕСЯ В ПРОДАЖЕ ДРЕНАЖНЫЕ ТРУБЫ В УСЛОВИЯХ ПОВЕРХНОСТНОГО ДРЕНАЖА НЕ СПРАВЛЯЮТСЯ С БОЛЬШИМ ОБЪЁМОМ ТАЛЫХ ВОД, ЗАПОЛНЯЮТСЯ, И ВОДА ТЕЧЁТ ПО ПОВЕРХНОСТИ.

Вопрос дренирования самой площади участка приходится решать индивидуально. Хорошо, если весь участок ровный с небольшим уклоном. Но часто встречаются неровности грунта. К тому же вынутая при строительстве фундаментов земля создаёт дополнительные проблемы.

В таких условиях приходится танцевать от печки, то есть от дома: на каком уровне он построен, какова высота цоколя, есть ли отмостка, направлен ли к дому основной уклон рельефа.

Читайте также:  Пластовый дренаж своими руками – зачем нужен, чертежи и схемы

При этом приусадебный участок приходится разбивать на зоны, проводить террасирование, обустраивать обратные уклоны и глиняные замки. Всё потому, что весной вода потечёт по мёрзлой земле и никакой дренаж, кроме поверхностного, с этим потоком не справится.

ТЕРРАСА

Террасируют обычно склоны. Причём уклон грунта на самой террасе сохраняют. Получается, что большую площадь склона (то есть большого водосбора) делят на несколько частей и вода отводится с каждой террасы отдельно. В результате плодородный грунт не смывается, а сам склон крепится за счёт подпорных стенок.

В случае террас наибольший эффект поверхностного дренажа достигается при обустройстве обратных склонов -когда уклон каждой нижней террасы формируют в сторону основания подпорной стенки верхней террасы. Здесь воду собирают в траншеи или лотки и отводят. При возведении террас с обратным уклоном возводят высокие подпорные стенки, из-за чего террасы выглядят живописно даже при относительно низких начальных уклонах.

Для растений обилие талой воды не всегда хорошо: при длительном паводке и замокании плохо себя чувствуют яблони, вымокают черешня и крупноплодная вишня, некоторые сорта сливы. Садовая земляника тоже не переносит застоя воды. Страдают розарии и многолетние цветники.

Приходится констатировать, что строительство зданий и обустройство приусадебных участков часто проходит либо без плана, либо по генплану, не рассчитанному на ведение аграрной деятельности. Поэтому территории под сад и огород выделяют по остаточному принципу и зачастую там, где растения испытывают дефицит солнца и тепла, поскольку самые освещённые после строительства дома участки отводят под зону отдыха, беседку, газон, барбекю.

Если садово-огородная зона занижена и нет возможности досыпать грунт, то приходится сооружать высокие грядки. Под плодовые деревья рекомендуют насыпать холмы, но на практике это и сделать трудно, так как рыхлая земля расползается под напором талых вод и деревья в ней не держатся, и смотрится неэстетично. Я практикую в таких условиях создание насыпей высотой до 0,5 м, укреплённых подпорными стенками, – здесь и землю можно уплотнить, и дренаж обеспечить, и плодовые деревья на полукарликовых подвоях великолепно себя чувствуют.

ГЛУБОКИЙ ДРЕНАЖ

Систему дренажа глубокого заложения сооружают целенаправленно для определённого участка – например, если нужно отвести воду от фундамента дома такого-то размера и с такой-то глубины.

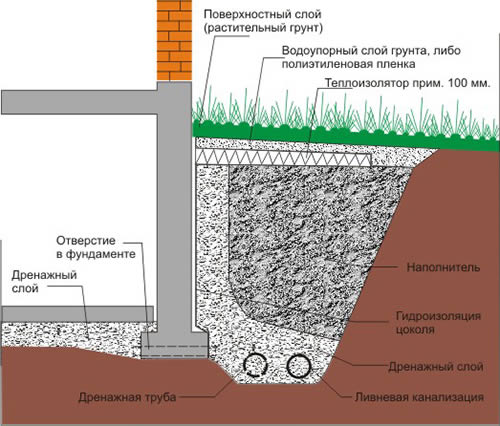

Сначала надо отделить грунт вокруг фундамента от наружного грунта, разрушить водоносный пласт в конкретном месте. Для этого копают траншею. Потенциально она будет заполняться грунтовыми водами, поэтому слишком близко к фундаменту делать её не следует. Обычно за расстояние от фундамента до траншей берут удвоенную глубину залегания фундамента. Например, фундамент имеет глубину 1,20 м, а песчаная подушка под ним – 0,5 м. Следовательно, дренажную траншею копают на расстоянии примерно 3,5 м от фундамента.

Так как грунтовая вода не должна проникать в песчаную подушку, траншеи копают на такую глубину, чтобы линия, соединяющая нижнюю точку траншеи и нижнюю точку песчаной подушки, отходила на 30-45° от горизонта. То есть в нашем примере горизонтальные каналы дренажа должны находиться на глубине 4-5 м. На глубину менее 3 м дренаж закладывать нецелесообразно.

Если из дренажной системы не отводить воду, то она быстро заполнится и перестанет функционировать. Поэтому обеспечивают естественный отток с обустройством глубоких дренажных колодцев либо систему колодцев небольшого диаметра для откачивания воды насосом.

После укладки дренажных труб и возведения колодцев-каналов траншеи засыпают песком. Сверху целесообразно уложить слой тяжёлого суглинка для создания замка и уже на него – плодородный слой почвы для газона. Понятно, что никаких других растений, кроме травянистых, в проекцию дренажной системы высаживать нельзя. В местах, где её пересекают дорожки или площадки на бетонном основании, следует уложить легко демонтируемые плиты: через определённое время дренажная система потребует чистки и вскрытия.

Как показывает практика, системы дренажа глубокого заложения более успешно работают вкупе с системами поверхностного дренажа.

Следует сказать ещё об одном способе удаления избытка воды, не связанном непосредственно с дренированием, – это высаживание растений-насосов. Например, зелёная изгородь из туи западной сорта ‘Брабант’ или ‘Смарагд’ позволит осушить участок земли на ширину, примерно равную высоте этих хвойных деревьев. Хорошо всасывают воду ивовые, а также лох и облепиха.

Договорившись с соседями, участок которых ниже по уровню, можно устроить дренаж сразу двух территорий.

Читайте также:  Что делать если участок затопляет после дождя и таяния снега? Дренаж и растения

ПРОСТОЙ ДРЕНАЖ УЧАСТКА ВОКРУГ ДОМА СВОИМИ РУКАМИ – ВИДЕО

Простой дренаж участка вокруг дома

Watch this video on YouTube

© Автор: С. Батов, кандидат с/х наук, замечательный специалист, автор множества статей Фото: Ю.Смирнов, В. Тихомиров, В.Давыдов

ЗАКАЖИТЕ КАЧЕСТВЕННЫЕ И ДЕШЕВЫЕ СЕМЕНА И ДРУГИЕ ТОВАРЫ ДЛЯ ДОМА И ДАЧИ. ЦЕНЫ КОПЕЕЧНЫЕ. ПРОВЕРЕНО! ПРОСТО ПОСМОТРИТЕ САМИ И УДИВИТЕСЬ.ЕСТЬ ОТЗЫВЫ. ПЕРЕЙТИ>>>

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Дренаж участка

Содержание

• Что дает дренаж, и чем угрожает его отсутствие
• Как делать дренаж на участке
  • Подготовительные мероприятия
• Обустройство дренажной системы участка на местности
  • Подземный дренаж участка
  • Устройство поверхностного дренажа
  • Особенности обустройства дренажа на участке
• Заключение

На этапе строительства загородного дома или частного домовладения проблему обеспечения полноценного дренажа участка откладывают на потом, чаще всего надеясь на летнее солнце, траву и высушивающее действие ветра. Возможно, это самый простой метод, но не самый безопасный и эффективный, особенно, если в структуре почвы на приусадебном участке преобладает глина или суглинок. Таяние снега или малейший дождик способны превратить участок без дренажа в сплошную непроходимую грязь или, того хуже, — грязное болото.

Что дает дренаж, и чем угрожает его отсутствие

Причин устроить дренаж участка своими руками на глинистых почвах достаточно:

• Во-первых, регулярное замокание способствует перерождению почвы в солончаки или резкому уменьшению плодородности грядок и даже гибели отдельных видов кустарников или деревьев;
• Во-вторых, устройство эффективного дренажа на участке удалит избыток влаги и снизит риск подтопления фундамента дачи или садового домика, особенно это важно для участков с высоким уровнем грунтовых вод;
• В третьих, состояние дорожек и площадки из тротуарной плитки, асфальтового покрытия вокруг дома в значительной степени зависят от УГВ. В этом случае устройство дренажа на участке позволяет сохранить уложенное покрытие в неизменном виде в течение десятка лет.

Важно! Чтобы сделать на территории участка с высоким уровнем грунтовой воды полноценный дренаж по всем правилам и канонам СНиП, не требуется особой квалификации, необходимо соблюдать рекомендации по обустройству водоотводящих путей и правильно выбрать места для размещения элементов системы дренажа.

Эффективность дренажа и осушения грунта во многом зависит от качества материалов, используемых для обустройства водоотведения, правильности выбора и установки на участке основных сборников воды, направления укладки труб и выведения собранной воды.

Как делать дренаж на участке

Даже самый сложный дренаж своего участка вполне реально сделать собственными силами. Основной проблемой в обустройстве дренажа является выполнение большого объема земляных работ для отвода грунтовой воды с глубины до 1 м.

Дренаж участка «по науке» обеспечивается с помощью двух независимых систем – для сбора поверхностной или дождевой воды и отбора излишка грунтовой воды. Первая система позволяет эффективно избавиться от излишка влаги на грунте, тем самым снижает нагрузку на грунтовый дренаж. Вовремя не отведенная дождевая вода способна скапливаться в соответствии с рельефом местности в самых неожиданных местах на вашем дачном участке, тем самым снижая эффективность подземного водоотведения.

Подготовительные мероприятия

Для обустройства дренажной системы выполним привязку системы дренажа участка на местности:

1. На начальном этапе определяем места скопления дождевой и талой воды на открытом грунте, в этих точках, находящихся ниже основного уровня поверхности участка, необходимо выбрать подходящие места для установки точек сбора воды и определить направление отведения влаги;
2. На достаточно больших открытых пространствах необходимо разметить направления и площади для линейного способа сбора воды в желоба. Наиболее эффективен поверхностный линейный дренаж на участках с твердым покрытием из плитки или бетона при условии правильного выбора направления водоотвода;
3. Участки грунта, отсыпанные песком, щебнем, или на которых присутствуют грядки, кустарники, трава или деревья, потребуют использования подземного дренажа. Поверхностный способ отвода воды в таких условиях менее эффективен. Размечаем направления укладки подземных труб дренажа.

После практического осмотра местности составляем план на бумаге и приступаем к рытью канав и траншей под будущие коммуникации дренажа.

Обустройство дренажной системы участка на местности

Для обустройства подземного и наземного дренажа используются свои трубы и водоводы. В отдельных случаях подземные и наземные коммуникации могут соединяться в ревизионном коллекторе, откуда собранная вода будет направляться в накопитель или в траншейный или трубный вывод за пределы участка.

Подземный дренаж участка

На первом этапе необходимо выкопать траншеи под подземные трубы дренажа в наиболее сложных для обслуживания местах. Особое внимание необходимо обратить на периметр участка. Если территория граничит с участком с более высоким рельефом, первую траншею под дренаж необходимо вырыть по периметру в этом месте. Из-за разницы уровней большая часть грунтовой воды придет именно с этой местности.

Аналогичным способом копаем траншеи от мест с более высоким рельефом непосредственно на участке. Если трубы подземного дренажа пересекаются, их можно соединять между собой с помощью муфт и тройников. При этом обязательно отводящая труба от места соединения нескольких дренажных водоводов должна быть большего диаметра, иметь уклон и направление к месту расположения ревизионного коллектора.

Глубина укладки дренажных труб зависит от уровня промерзания грунта. Чаще всего под дренаж выполняют траншею до метра глубиной. На дно траншеи отсыпается щебень фракции 20-30 см с небольшим количеством песка. Если для дренажа используются стандартные полихлорвиниловые трубы с тонкими перфорированными стенками, количество песка под укладку можно увеличить.

Уложенную песчано-щебеночную смесь тщательно выравнивают и покрывают геотекстилем. Размер геоткани должен быть таковым, чтобы боковые края полотна полностью перекрывали ширину траншеи. В некоторых случаях, чтобы снизить нагрузку на тонкие пластиковые стенки, после укладки геотекстиля выполняют формовку «постели» под будущую трубу. Эту операцию можно провести с помощью короткого бревна, укладываемого на полотнище, после чего уложенное бревно притрамбовывают тяжелой трамбовкой. Таким образом, на подушке образуется полукруглая канава, в которую и укладывается дренажная труба. После укладки полотнище геоткани заворачивается на трубу, траншея засыпается слоем щебня 15-20 см и заполняется грунтом.

Обязательным условием является соблюдение уклона труб, обеспечивающего сток накопившейся воды в направлении сборного или ревизионного колодца.

Устройство поверхностного дренажа

В отличие от предыдущего варианта, при обустройстве поверхностного дренажа необходимо учитывать рельеф участка, расположение дорожек, твердого покрытия, так как основная часть системы будет находиться на поверхности. Такая специфика продиктована основным назначением водосбора – собрать максимальное количество воды во время таяния снега или дождя.

Водоприемные желоба поверхностного дренажа в первую очередь устанавливают вдоль дорожек из тротуарной плитки и асфальтового покрытия. Чтобы избежать травм, желоб закрывается решеткой или специальной защитой с прорезями. От желоба собранная вода направляется по трубам, уложенным в грунт на глубину 15-20 см. Канавы после укладки водоводов обычно закрывают слоем дерна.

В отдельных случаях водоприемники могут отсыпаться слоем крупного щебня, зачастую это делается для защиты системы дренажа от повреждения.

Как и в случае подземного дренажа, чаще всего для отвода воды используют полиэтиленовые трубы. В отличие от них, такие коммуникации не имеют отверстий или перфораций на стенах, они не предназначены для пропускания воды через стенки. Лучше всего для этих целей подходят обычные водопроводные трубы, диаметром 2,5-3 дюйма.

Особенности обустройства дренажа на участке

Обе системы дренажа проектируются и укладываются таким образом, чтобы избежать поворотов на угол более 20^о. Любые перенаправления потока необходимо выполнять с помощью промежуточных колодцев. Подобные устройства позволяют повернуть поток воды на любой угол, соединить несколько магистралей на дачном участке в одну и, самое главное, выполнять периодическую ревизию работы водоотводов системы дренажа.

Ревизионные колодцы выполняются на глубину не менее 1 метра и имеют диаметр до 40 см. Чтобы внутрь колодца не попадали посторонние предметы, домашние животные, не травмировались люди, конструкцию закрывают наружной крышкой, окрашенной в яркий цвет. В некоторых случаях крышку накрывают пленкой и засыпают слоем грунта. При этом обязательно устанавливается маркер в виде пластикового или металлического колышка с табличкой.

Всю собранную воду направляют в сборную емкость, находящуюся в самой низкой точке участка. В сборном колодце дно может иметь отверстия для слива воды в почву. Обычно это возможно, если дно емкости соприкасается со слоем песка, или есть возможность отводить воду с поверхности участка с помощью канавы ниже по рельефу местности. При плотной застройке участка зачастую воду отводят из накопительной емкости с помощью дополнительной трубы в общую ливневую или канализационную систему поселка.

В отдельных случаях мощная подземная дренажная система способна понизить уровень грунтовых вод настолько, что в колодце с уровнем воды менее метра может вообще исчезнуть вода. Чаще всего это происходит в том случае, когда наполнение ствола колодца происходит за счет приповерхностных грунтовых вод, тогда как по науке вода должна отбираться с горизонта не менее 2,5-3 метра.

Заключение

Собранную грунтовую воду зачастую используют для полива растений на дачном участке и хозяйственных нужд. В этом случае для сбора грунтовых вод используют отдельную емкость, такая вода ничем не хуже воды из колодца, но для питья и бытовых нужд использовать ее не рекомендуется.
