Вибростол своими руками — как сделать

Изготовление тротуарной плитки своими руками достаточно интересный процесс, но для этого нужны определенные материалы и инструменты. Одним из таких является вибростол, о котором мы обещали написать.

В предыдущей статье мы рассказывали об изготовлении плитки, так что обязательно прочтите. А сегодня вы узнаете, как сделать вибростол собственноручно.

Требование к устройству

Застывание бетона всегда сопровождается небольшими колебаниями, при которых выделяются пузырьки воздуха. Благодаря этому, будущее изделие становится прочным, а структура бетона уплотненной. Дабы это обеспечить и нужен вибростол. Он колеблется с частотой 3000 движений в минуту.

Все вибростолы можно разделить на два вида:

• Промышленный с гидравликой;
• Домашнего пользования, создающего колебания с помощью установленного на электродвигатель, эксцентрика.

Именно последний мы и будем рассматривать.

Важно! Так как заведомо просчитать количество колебаний невозможно, вибростол должен иметь функцию регулировки амплитуды.

Но обо всем по порядку.

Для того чтобы сделать вибростол своими руками потребуется:

• Металлический лист толщиной не менее 3 мм;
• Пружины;
• Швеллер и уголок;
• Трубы;
• Электродрель;
• Сварочный аппарат;
• Болгарка;
• Гаечные ключи;
• Металлические ножки;
• Двигатель.

Чертеж

Прежде всего, вам нужно начертить чертеж будущего вибростола или скачать готовый в интернете. Важно, чтобы заранее были рассчитаны все размеры, необходимое расстояние.

Двигатель нужно помещать ближе к центру. Сам чертеж рисуют, начиная с станины. При создании чертежа не забывайте учитывать высоту стола и способы крепления к полу.

Подбор двигателя

Делая вибростол для плитки, нужно отнестись внимательно не только к самой конструкции, но и к двигателю, ведь на него будет приходить вся нагрузка. А точнее, на подшипники и втулку. Поэтому, выбирая двигатель, не опирайтесь на его мощность, ведь для домашнего пользования достаточно 1-2 Квт. А вот подшипники должны быть качественными и надежными. В крайнем случае, в процессе эксплуатации вы можете их заменить.

Еще один совет! Устанавливая эксцентрик непосредственно на вал, вы существенно продлите срок службы мотора.

Изготовление вибростола для тротуарной плитки

• Приступаем к сборке только после подготовки чертежа.
• Исходя из его данных нарезаем заготовку для будущей станины.  Уголок – 45 мм. Трубы должны быть диаметром не менее 65 мм. Длина, в зависимости от желаемой высоты стола. Свариваем все необходимые элементы и лишь, потом привариваем металлический лист.
• После этого, нужно взять пружину и нарезать ее кусками одинаковой длины, в количестве десяти штук.
• Затем, к уже готовой станине привариваем пружины: по углам, в центре и между углом и центром на одинаковом расстоянии.
• Из оставшихся кусков трубы делаем стаканы и привариваем их с нижней стороны стола. В диаметре они должны быть больше пружин на 3 мм и располагаться точно их размещению.
• Для получения надежной фиксации можно приварить стержни.
• После сварки, нужно установить стол на станину.
• Эксцентриковый механизм приваривается снизу, в центре.
• Крепление двигателя осуществляется на расстоянии, которое соответствует длине ремня.
• В конце нужно установить кнопку включения\выключения, подключить питание.

На этом сборка и установка закончена. Можно запускать и откалибровать  амплитуду колебаний, если нужно. Делается это перемещением эксцентрика.

Ошибки и как их избежать

• Обязательно нужно сделать бортик по периметру поверхности стола, дабы при движении формы с плиткой не упали.
• Чтобы ограничить амплитуду, можно вместо стержней для пружин приварить болты, на которые нужно навинтить шайбу и гайку.
• Дабы более точно регулировать колебания, установите не двигатель, а вибратор типа ИВ-99.
• Надежно зафиксируйте ножки, дабы в процессе стол «не ходил». Лучше всего их зацементировать.
• Ножки вибростола должны быть достаточно высокими, дабы вам не пришлось наклоняться.
• Мотор не должен соприкасаться с землей.

Безопасность

Изготавливая вибростол для тротуарной плитки своими руками, не стоит забывать о безопасности! Прежде всего наденьте средства защиты при проведении сварочных работ.

• Осторожно работайте с болгаркой, дабы не повредить руки.
• Не забудьте провести заземление перед включением вибростола.
• Запуская техническое устройство впервые, снимите приводной ремень, чтобы исключить негативные последствия, связанные с неправильным подключением.

Как видите, изготовить вибростол для создания плитки не так уж и сложно, достаточно придерживаться определенных правил. При их соблюдении, изделие прослужит вам не один год, а в результате вы получите качественную плитку.

Конечно, от заводской она в любом случае будет отличаться, но и выйдет гораздо дешевле. Экономия в 20%, даже при сборке вибростола.

А чтобы вы увидели наглядный пример сборки, посмотрите видео ниже.

Какие нужны инструменты для кладки кирпича?

626

Термоустойчивая монтажная пена

689

Какой фирмы купить гидрофобизатор?

1983

Еврошифер: преимущество и характеристики

418

чертеж и советы по изготовлению

Содержание

Для благоустройства приусадебной территории многие дачники используют тротуарную плитку. Этот материал обладает прекрасными техническими характеристиками.

Если тротуарной плитки необходимо много, то многие самоделкины решают изготавливать ее самостоятельно. Для самодельного производства необходимо иметь вибростол. В этой статье будут рассмотрены советы и рекомендации того, как сделать вибростол для тротуарной плитки.

Что такое вибростол

Вибростол для тротуарной плитки имеет специальную рабочую поверхность, приводящаяся в движение за счет специального вибродвигателя для вибростола. Также конструкция имеет неподвижную часть, которая принимает на себя всю нагрузку.

На таком столе можно изготавливать не только брусчатку, но и различные бетонные элементы декора.

Конструкция стола

Вибростол для производства тротуарной плитки состоит из трех основных элементов:

1. Неподвижный каркас.
2. Подвижная столешница.
3. Двигатель.

Также в конструкцию входят дополнительные элементы, набор которых зависит от особенности его изготовления. Например, могут использоваться пружины, пусковой механизм и прочее. Рассмотрим особенности основных элементов.

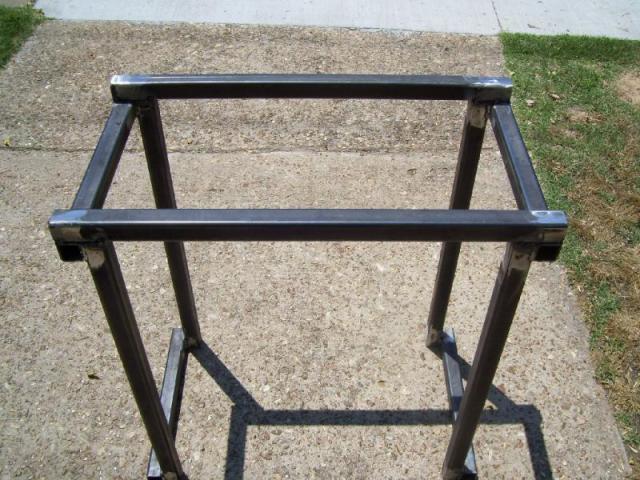

Неподвижная часть

Это каркас конструкции стола, имеющего четыре ножки и не имеющей столешницы. Форма неподвижной части может быть разной – квадрат или прямоугольник. Конструкция должна быть достаточно прочной.

Этот показатель зависит от габаритов подвижной части – столешницы. Высота должна соответствовать вашему росту. Так, высота может колебаться от 800 до 1100 мм. При этом учитывается, что сверху будет закрепляться подвижная часть конструкции.

Каркас можно изготовить из профильной трубы или металлического уголка. Лучше всего для изготовления каркаса использовать сварку. Это позволит достичь хорошей жесткости.

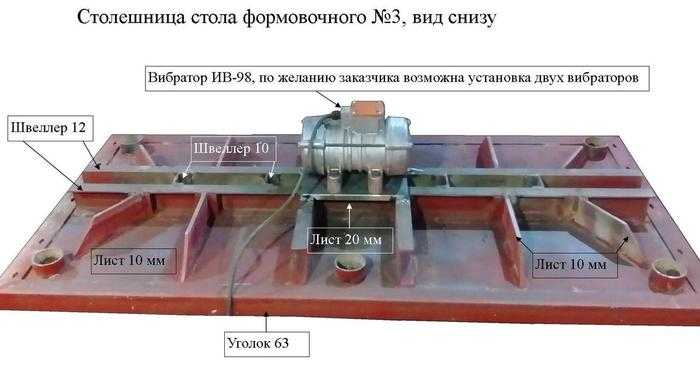

Подвижная столешница

Форма столешницы должна соответствовать форме изготовленному каркасу. По ширине, она может незначительно превышать. Плоскость подвижной части должна быть идеально ровной без перепадов по высоте.

Каркас столешницы изготавливается из металлического уголка размером 60 на 60 мм. После этого внутренний размер рамки измеряется и по размеру вымеряется лист металла толщиной до 10 мм.

Совет!

Для столешницы вместо листа из металла можно использовать сантиметровую дюраль, оргстекло и подобный листовой материал.

Вырезанный по размеру лист металла приваривается к уголку сваркой. Важно следить за тем, чтобы в процессе сварки он не искривился под воздействием высокой температуры. Чтобы это предотвратить, некоторые прикручивают к уголкам лист болтами, а сами болты приваривают к уголку.

В результате таких действий, у вас получится столешница, имеющая по периметру бортики от уголка, которые будут препятствовать падению форм с заготовками при включенном двигатели.

Двигатель

Мощность выбранного двигателя должна соответствовать площади стола. Например, для мощности в 1 кВт, стол может иметь размеры 1500×800 мм. Эти параметры приблизительные и ориентированы они преимущественно на предотвращение нагрузки на двигатель.

Помимо мощности, следует обращать внимание и на другие характеристики. На втулки и подшипник оказывается большая нагрузка.

Чтобы они работали исправно продолжительный период времени необходимо сразу выбирать двигатель с соответствующими характеристиками. Некоторые модернизируют его, убирая втулки, и заменяют их мощными подшипниками.

Совет!

Работоспособность мотора можно незначительно увеличить, если установить на вал двигателя эксцентрики.

Особенности изготовления вибростола

Рассмотрев основные элементы вибростола, рассмотрим, как сделать его своими руками. Для начала изготавливается неподвижная часть.

Процесс ее изготовления сводится к следующим действиям:

1. В первую очередь собирается верхняя рама, к которой будут привариваться ножки.
2. Для рамы используется стальной уголок не меньше 50×50 мм.
3. Если изготавливаемый вибростол имеет большие габариты, то дополнительно привариваются поперечины для распорки всей конструкции.
4. Для резки используется болгарка с диском по металлу.
5. Для сборки всех элементов необходимо побеспокоиться об идеально ровной горизонтальной поверхности.
6. Для ножек применяется труба Ø50 или 80 мм.
7. Если вибростол будет переносным, то ножки должны иметь одинаковый размер.
8. На нижнюю часть ножек следует приварить металлическую пластину размером 100 на 150 мм.
9. Эти пластины будут содействовать равномерному распределению веса всей конструкции.
10. Если сооружение будет стоять на одном месте, то ножки необходимо забетонировать глубиной до 300 мм.
11. К раме ножки следует приварить по углам под углом 90°. Для достижения ровности, дополнительно привариваются треугольники из стали толщиной около 3 мм. Эти треугольники или косынки следует обварить со всех сторон соприкосновения с каркасом.

В результате всех действий, полученный каркас будет надежным и долговечным. Он должен справляться с энергией вибрации, которая будет передаваться с подвижной части вибростола на ножки. Если вы сомневаетесь в достаточной прочности, то дополнительно приварите раскосы.

Процесс изготовления столешницы был описан выше, сейчас уделим внимание тонкостям ее установки. Столешница фиксируется к столу посредством пружин. Они вставляются в специальные монтажные стаканы.

Совет!

Пружины могут быть использованы от старого автомобиля. В среднем их длина должна быть в районе около 100 мм, а диаметр до 150 мм.

Так, на токарном столе необходимо вырезать 8 колец из стальной трубы, диаметр которой должен быть чуть большим диаметром пружин. Эти кольца должны иметь длину около 30 мм. На следующем этапе кладете пружины на углы изготовленной рамы и прикладываете столешницу.

Это необходимо для того, чтобы мелком обрисовать контур колец на раме и столешнице. По этим отметкам привариваются кольца-стаканы. В них устанавливаются пружины, а сверху столешница.

Важно! После установки столешницы, убедитесь, что она стоит параллельно всей конструкции каркаса.

Чтобы нивелировать неровность, с пружины просто срезается определенное количество витков. Еще один важный этап работы заключается в установке двигателя. Его крепление осуществляется при помощи болтов.

Чтобы под воздействием вибрации гайки не раскручивались, под них следует уложить шайбу Гровер. При креплении мотора побеспокойтесь о том, чтобы на него не попадал бетон и вода. Возможно, будет целесообразным изготовить защитный кожух.

Кроме всего прочего, устанавливается ременная передача, блок и шкив. Все это следует закрыть кожухом. Для электродвигателя обязательно оборудуется заземление.

Заключение
Рассмотрев секреты – как изготавливается вибростол своими руками, можно приступать к работе. Безусловно, справиться со всеми работами самостоятельно поможет дополнительный просмотр видеоматериала.

Благодаря этому, получиться изготовить вибростол для тротуарной плитки. При наличие подобного опыта, оставляйте комментарии в конце статьи.

Как сделать вибростол своими руками?

Если вы владеете частной мастерской или предприятием по производству тротуарной плитки, вам непременно нужно иметь такой инструмент, как вибростол. Своими руками вы его сделаете, или приобретете готовый вариант в магазине, не столь важно – результат и качество выполненной работы будет практически на одном уровне. Однако, если бюджет вашей компании существенно ограничен, вам не придется делать ничего другого, как сделать это устройство своими руками. Именно поэтому сегодня мы рассмотрим, как сделать вибростол с минимальными затратами денег и времени.

Чертеж

Для начала следует создать изображение будущей конструкции, с помощью которой в дальнейшем вы будете производить плитку. Как известно, вибростол выполняет одну функцию – своими действиями выбрасывает лишний воздух из бетонного раствора, за счет чего состав плитки или другого бетонного изделия становится более прочным. Но чтобы качество работы действительно оправдало все ожидания, необходимо правильно составить чертеж. В вопросе «как сделать вибростол своими руками» на чертеже должны быть максимально точные значения и размеры со всем соблюдением масштабов. Однако не обязательно рисовать линии с точностью до миллиметра.

Как сделать вибростол своими руками? Делаем землю

Теперь приступайте к работе. Ознакомившись с обозначениями чертежа, необходимо сварить несколько уголков размером 60х60х5 мм между собой с помощью сварочного аппарата. В этом случае из полученного каркаса нужно вырезать 4 бруска и также приварить к конструкции. Они должны быть расположены симметрично. При таком угле основания шпангоута можно делать пропилы под углом 45 ^° для надежности конструкции.

Верхняя крышка — это, пожалуй, единственный механизм, практически полностью повторяющий контуры основания устройства. Благодаря этому сделать вибростол своими руками не очень сложно. После того, как стальной лист был приварен к раме, приступайте к установке двигателя (основного вибратора). Да, и установить лист OSB между каркасом и листом. Это делается для того, чтобы убрать лишние неровности, следы сварки или головки крепежных болтов.

Как выбрать вибромотор для этого инструмента?

Делая вибростол самостоятельно, помните, что основной частью этого приспособления является вибратор — небольшой электродвигатель, вращающий поверхность приспособления (лист у основания) из стороны в сторону. Одни умельцы в качестве силового агрегата используют мотор от старых стиральных машин, другие покупают готовый агрегат в магазине. Стоит отметить, что первый вариант не такой надежный и долговечный. Максимум, насколько хватило мотора от стиральной машины, это на 20-25 циклов переключения. Далее мотор требовал замены (в его конструкции стала болтаться ось, либо разболтались подшипники). Поэтому для производства тротуарной плитки лучше всего покупать готовые вибраторы в магазинах. Пусть стоят в разы дороже, зато прослужат вам очень и очень долго.

17 Соображений покупателя, которые поразят вас

Инженер написал это руководство, чтобы сделать покупки с помощью вибростола более приятными.

Когда я впервые начал делать горшки, я столкнулся с множеством проблем с качеством. Трещины, шероховатости и обесцвечивание были слишком частыми. Я был очень расстроен, потому что знал, что заливаю бетон правильно. Я буквально следовал инструкциям к Т.

В ходе своей борьбы я узнал, что вибрация формы после заливки бетона может помочь. Представьте, как я был взволнован, когда обнаружил, что вибростол может помочь мне быстрее изготавливать формы для бетона.

Вы планируете купить или изготовить вибростол для коммерческих целей? А может только для личного пользования? Возможно, вы уже хорошо представляете, зачем вам это нужно.

Чтобы получить максимальную отдачу от вашего нового вибростола, вы должны знать о различных вариантах использования и типах столов. Таким образом, вы сможете принять взвешенное решение о покупке лучшего вибростола для ваших нужд.

При выборе подходящего вибростола учитывайте следующие соображения.

Содержание

1. Насколько большой должна быть таблица?
2. Дизайн зависит от приложения
3. Вам понадобится вибростол для бетона для уплотнения и укладки бетона в формах
4. Вам может понадобиться лаборатория для проведения вибрационных испытаний
5. Вам могут понадобиться акселерометры отклика для измерения вибрации
6. Оборудование для испытаний на вибрацию, необходимое для пожизненных испытаний продукта
7. Какие спецификации тестирования использовать для вашего оборудования
8. Методы установки изделия на стол для тестирования
9. Проектирование сейсмостойких зданий с помощью вибрационных столов
10. Использование для сортировки и разделения отходов в пищевой промышленности или на очистных сооружениях
11. Механические испытания автомобилей и товаров во время транспортировки
12. Использование вибрационных столов для производства шоколада
13. Требуется техническое обслуживание вибростола
14. Где купить подходящий стол для ваших нужд
15. Нужен ли стол на объекте или его можно использовать в лаборатории?
16. Компоненты, необходимые для сборки собственного вибростола
17. Использование в домашних условиях, таких как заливка бетона

ПОСМОТРИТЕ СОКРАТЕННОЕ ВИДЕО!

1. Насколько большим должен быть стол?

При выборе вибростола необходимо учитывать его размер. Размер зависит от места, необходимого для стола и оборудования вокруг него. Может быть конвейерная лента, трубопровод или рампа для размещения материала или продуктов на столе. В этом случае вам нужно будет учесть это в требуемом пространстве.

Приложение для таблицы также повлияет на размер. Например, при прессовании пищевых продуктов для их упаковки в банки или пакеты стол будет стандартного размера.

Столы для заливки бетона должны быть глубже и шире. Это необходимо для размещения пресс-форм разных размеров и большего количества форм. В случае тяжелых продуктов столы могут быть ниже для облегчения процесса загрузки и разгрузки.

2. Конструкция зависит от применения

Конструкция зависит от потребности в вертикальных или горизонтальных вибрациях.

Некоторые особенности:

Пневматическая подвеска позволяет регулировать демпфирование или жесткость пружины путем надувания или спуска воздуха.

Вибрационный стол с резиновым покрытием также обеспечивает демпфирующий эффект. Но как только резиновое крепление установлено, вы не можете изменить степень демпфирования. Вибрации также могут быть ограничены вертикальными колебаниями.

Подпружиненный вибростол может выдерживать как вертикальные, так и горизонтальные вибрации. В некоторых случаях приложение требует перемещения по всем трем осям. В других достаточно вибрации по одной или двум осям.

3. Вам понадобится вибростол для бетона для уплотнения и укладки бетона в формы

Одним из основных коммерческих применений вибростолов является уменьшение пористости бетона. Вибрация бетона делает его более однородным и уменьшает количество пузырьков воздуха, попавших внутрь. Это также обеспечивает лучшую отделку поверхности.

Прочность и другие свойства бетона улучшаются по мере уменьшения содержания воды. Бетон также должен быть правильно уплотнен и уплотнен. Вибрационный стол для бетона придает бетону все желаемые свойства. В результате получается более красивый бетонный продукт. Это также снижает вероятность образования трещин из-за загрязнений.

Принципы вибрации используются в строительной отрасли для производства бетона более высокого качества.

4. Вам может понадобиться лаборатория для проведения вибрационных испытаний

Оборудование для вибрационных испытаний и анализа может быть дорогостоящим для небольших фирм. Многие компании предпочитают передавать свои испытания лабораториям по тестированию продуктов на аутсорсинг.

При обращении в лабораторию по поводу испытаний имейте в виду следующую информацию:

1. Размер изделия, которое будет проходить испытания
2. Вес изделия
3. Сколько образцов вам нужно?

Лаборатории может потребоваться эскиз или схема тестируемого устройства. Это поможет им оценить метод крепления для тестирования. Размер и вес продукта также могут повлиять на стоимость тестирования. Более крупные и тяжелые продукты требуют дополнительного места на вибростолах. Им также могут понадобиться дополнительные датчики и модификации испытательной установки.

Есть несколько других соображений по тестированию продукта в лаборатории, которые более подробно обсуждаются ниже.

5. Вам могут понадобиться акселерометры для измерения вибрации

В некоторых спецификациях во время теста требуются акселерометры. Они могут включать управляющие акселерометры и акселерометры отклика. Акселерометры отклика обычно используются для проведения резонансных сканирований с малыми ускорениями. Они также обеспечивают диапазон частот.

Контрольные акселерометры контролируют колебания вибрационных испытаний. Они размещаются на поверхности вибростола без использования клея и в правильном положении относительно ИУ и друг друга.

Рассмотрите возможность использования зарядных акселерометров при тестировании в экстремальных температурных условиях. Это связано с тем, что стандартные акселерометры не выдерживают таких условий.

Нравится читать блог The Equipment Cowboy? Ознакомьтесь с нашим руководством по покупке шок-тестера.

6. Оборудование для испытаний на виброустойчивость, необходимое для испытаний продукта в течение всего срока службы

Для тестирования вашего продукта в лаборатории вам потребуется специальное оборудование. Это зависит от того, какие спецификации требуют тестирования. Кроме вибростола, для теста могут понадобиться:

1. Система теплообменника
2. Система электрической нагрузки
3. Механические нагрузки
4. Регистраторы данных, осциллографы и цифровые мультиметры
5. Датчики, такие как термопары
6. Камеры температуры и влажности

7. Какие спецификации испытаний использовать для вашего оборудования

Для испытаний на вибрацию существует несколько стандартов испытаний. Они различаются в зависимости от ваших потребностей в соответствии с военными спецификациями или другими коммерческими требованиями.

Общие спецификации содержат правила, касающиеся применимых вибраций, колебаний и ударов. В них также указано, в каких условиях окружающей среды следует проводить тестирование.

8. Методы, используемые для установки продукта на стол для тестирования

Вам потребуется закрепить продукт определенным образом. Это будет зависеть от типов испытаний, требуемых спецификациями и стандартами испытаний.

Большинство испытательных лабораторий не будут сверлить отверстия в своих дорогих вибрационных столах. Это необходимо для соответствия точкам крепления вашего продукта. Но они могут использовать алюминиевые переходные пластины, в которых могут быть добавлены отверстия для соответствия вашему продукту. Алюминиевые пластины имеют два набора отверстий с разным рисунком. Рисунок на одной стороне будет соответствовать креплению вашего продукта. А другая сторона будет соответствовать вибрационному столу.

Монтажная пластина крепится к изделию и столу с помощью винтов, стержней или стержней.

9. Проектирование сейсмостойких зданий с помощью вибрационных столов

Специализированные вибрационные столы, называемые вибростолами, широко используются в гражданском строительстве. Инженеры используют их для изучения воздействия сейсмической активности на сооружения. Тест обычно проводится на масштабных версиях реальных зданий. Они строят модели из материалов, используемых в реальном строительстве.

Испытания гибридного вибростенда сочетают в себе вибрационные испытания с компьютерным моделированием и симуляцией.

Столы-шейкеры могут быть достаточно маленькими, чтобы поместиться в классе или лаборатории. Но некоторые из них достаточно велики, чтобы вместить целое здание. Например, встряхивающий стол размером двадцать на пятнадцать метров в Мики, Япония. Такая огромная таблица может имитировать землетрясение силой до 6,7 балла по шкале Рихтера.

Первые столы-шейкеры были изобретены в Японии в конце девятнадцатого века. Они превратились в сложные и мощные современные шейкерные столы.

10. Использование для сортировки и разделения отходов в пищевой промышленности или на очистных сооружениях

В некоторых промышленных процессах есть этапы, требующие сортировки и разделения. Это может быть утомительной и трудоемкой работой, если делать это вручную.

Такие продукты, как гайки, болты, пищевые продукты и даже твердые частицы в сточных водах, разделяются. Это работает за счет сочетания вибрации и ячеек с отверстиями разного размера.

Фермеры используют вибростолы для очистки и сортировки свежесобранных фруктов. Они высыпают фрукты на стол и аккуратно раскладывают их за счет вибрации стола.

Плохие или гнилые плоды удаляются вручную. Насекомые, мусор и мелкие отходы падают через щели в бак для сбора отходов. Этот процесс характерен для винограда, ягод и других сельскохозяйственных продуктов.

11. Механические испытания автомобилей и товаров во время транспортировки

Большая часть повреждений, причиняемых при транспортировке упаковок и товаров грузовиками или поездами, возникает из-за тряски. Вы можете уменьшить тряску и удары, возникающие при транспортировке, с помощью лучшей упаковки. Чтобы разработать оптимальную упаковку, вы можете протестировать ее на вибростоле.

Каждая упаковка подвергается различным типам встряхивания и ударов, как в реальном мире. Регистраторы вибрации регистрируют частоты и плотность мощности колебаний. Затем они применяются к пакету во время тестирования.

Во время производства автомобили проходят аналогичные испытания. Многоосевой стол моделирования с шестью степенями свободы можно использовать для тестирования готового автомобиля. Они помогают проверить наличие стуков и скрипов. Эти столы дороги и требуют больше лабораторного пространства, чем может себе позволить большинство транспортных компаний.

Эти многоосевые вибрационные столы могут использоваться в фармацевтической и электронной промышленности. С их помощью они могут тестировать продукты и упаковку в условиях, приближенных к реальным.

12. Использование вибрационных столов для производства шоколада

Вибрационные столы используются не только в строительстве и строительстве. При изготовлении кондитерских изделий, таких как шоколад, также используются вибростолы.

Производители шоколада используют вибрационные столы для удаления пузырьков воздуха из шоколада. Они также используются для более равномерного распределения шоколада.

Подробнее о воздействии вибрации на шоколад можно прочитать здесь.

13. Необходимое техническое обслуживание вибростола

Чтобы поддерживать вибростол в рабочем состоянии, за ним необходимо правильно ухаживать. Во время работы подвижный вал и ремень должны быть хорошо смазаны. В среде лабораторного тестирования необходимо контролировать таблицу. Это предотвратит вытекание испытуемых образцов и повреждение поверхности вибростола.

Каждую шестерню следует очищать и заменять трансмиссионное масло каждые шесть месяцев. Или поддерживать их в соответствии с рекомендациями производителя. Оборудование может быть очищено после эксперимента/испытаний. Стол должен быть полностью выключен, когда он не используется.

Возможно, вам придется учитывать расходы на техническое обслуживание вибростола при его покупке. Из-за механических движущихся частей эти столы нуждаются в регулярном обслуживании. Это может увеличить общую стоимость владения с течением времени.

14. Где купить стол, подходящий для ваших нужд

Поскольку вибростолы доступны для различных целей и областей применения, очень важно, чтобы вы покупали их у надежного поставщика. Для лабораторных испытаний следует выбрать изготовленный на заказ вибростол. Таблица должна соответствовать строгим спецификациям ваших требований к тестированию.

Чтобы купить вибростолы для уплотнения бетона, сортировки пищевых продуктов, сейсмических испытаний или проверки конструкции упаковки, вы можете поискать в Интернете, однако вам может не хватить. Может быть очень трудно найти поставщиков с хорошей репутацией, а вибрационные столы могут быть слишком техническими для вас, чтобы искать их на крупных оптовых веб-сайтах электронной коммерции.

Если вы хотите купить вибростол и вам нужна помощь специалиста, не стесняйтесь обращаться к нам ниже, и мы будем рады помочь.

Нравится читать блог The Equipment Cowboy? Ознакомьтесь с нашим руководством для малых предприятий и стартапов по импорту от поставщиков медицинского оборудования.

15. Нужен ли стол на объекте или его можно использовать в лаборатории?

В некоторых случаях вибрационные испытания проводятся на месте, а не в лаборатории. Для этого требуется переносной вибростол. Эти столы меньше, легче и спроектированы так, чтобы их можно было легко перемещать.

Но у них может быть не так много возможностей, как у полноценного испытательного стола из лаборатории. Некоторые компании делают переносные столы, если это необходимо в соответствии с вашими требованиями.

Такие переносные вибростолы можно использовать для сортировки стеклянных бижутерии по форме. Они также могут сортировать породу, содержащую драгоценные металлы или полудрагоценные камни. Другое применение — сортировка электронных компонентов, таких как кабели.

16. Компоненты, необходимые для сборки вашего собственного вибростола

Некоторые люди предпочитают делать свои собственные вибростолы. Это часто может быть дешевле, чем покупка того, что произведено компанией. Большие вибрационные столы часто могут быть громоздкими и дорогостоящими при транспортировке. Иногда бывает дешевле заказать детали и собрать их на месте или там, где это необходимо.

Выбор деталей, необходимых для сборки вибростола, очевидно, зависит от конструкции. Дизайн, в свою очередь, зависит от того, для каких целей он вам нужен. Например, вибростол для сейсмических испытаний будет отличаться от стола для сортировки мусора.

Для простого вибростола своими руками можно обойтись несколькими легкодоступными деталями. Вам также могут понадобиться такие детали, как двигатель, сталь для ножек стола и для изготовления каркаса, а также болты и штифты для крепежа. Также может понадобиться столешница, втулка, пружины, резиновые крепления или воздушная подушка (в зависимости от конструкции). Также требуются груз, несколько штифтов и стальные седла.

17. Использование в домашних условиях, таких как заливка бетона

При использовании вибростола для заливки бетона следует помнить о нескольких вещах.

Во-первых, вибрации уменьшают внутреннее трение между движущимися частицами. Это разжижает раствор и заполняет захваченные пузырьки воздуха, отверстия от насекомых и соты в бетоне.

Во-вторых, продолжительность вибрации бетона зависит от глубины бетона, амплитуды и частоты вибрации. Изменяя частоту и амплитуду в соответствии с нагрузкой, вы можете сократить время уплотнения бетона в форме. Затем переместите форму для следующего шага.

В-третьих, необходимо проверить бетон на наличие дефектов или проблем после вибрации. Это помогает гарантировать качество. Слишком сильная вибрация может быть столь же вредной, как и слишком слабая. Чрезмерная вибрация может привести к образованию полос песка и растрескиванию из-за усадки.

Заключение

Как я обнаружил, работая со своими формами для бетона, вибрационные столы могут автоматизировать перемещение или тряску объектов.
