Четырехскатная крыша своими руками чертежи: пошаговая инструкция, расчет на онлайн калькуляторе, каркас и стропильная система

Четырехскатная крыша своими руками: расчёт крыши дома

Дата последнего изменения:

19 апреля 2017

Время на чтение:

9 минут

1394

При строительстве собственного жилья на плечи ложится много ответственности. Приходится заниматься кучей вопросов и участвовать в процессе строительства. Ведь надежная крыша над головой обеспечит комфортную жизнь.

Сложности всегда привлекают человека. Ведь не зря говорят: «Мы не ищем легких путей». Так происходит и в строительстве. Четырехскатная кровля имеет сложную форму, придавая зданию особый вид. Такая архитектура привлекает многих. Данный вид особо популярен при постройке загородных домов. На одноэтажный дом неплохим вариантом станет построить четырехскатную крышу.

В этой статье

• Вид
• Преимущества конструкции
• Типы
• Проект
• Конструкция системы стропил
• Порядок выполнения монтажа

Вид

Расположение с разных сторон 4 скатов придает вашему жилью солидный вид. Зачастую скаты имеют разную форму: пара из них получается в форме треугольника и играет роль фронтона, а некоторым придают форму трапеции.[wpsm_box type=»info» float=»none» text_align=»left»]  Сложности с четырехскатной крышей при расчетах и монтаже отпугивают многих желающих, но если вы не сомневаетесь в своих силах, то можно смело производить постройку. [/wpsm_box]

Преимущества конструкции

Четырехскатная крыша своими руками имеет следующие плюсы:

• отсутствие фронтонов делает кровлю более прочной и устойчивой к порывам ветра. Такой вид кровли подходит для местности с ветреными погодными условиями;
• наличие 4 скатов эффективнее справляется с отводом талой и дождевой воды, а также снега;
• чердачное помещение становится более просторным, что идеально подойдет для расположения мансарды;
• строительство 4-скатной кровли обойдется не дороже остальных видов.

Типы

При исполнении четырехскатной крыши своими руками можно выделить несколько ее подвидов:

• вальмовая — является классическим вариантом. Имеет 2 треугольные вальмы и 2 ската в форме трапеции;
• полувальмовая — имеет немного укороченные скаты. Отлично используется для мансарды;

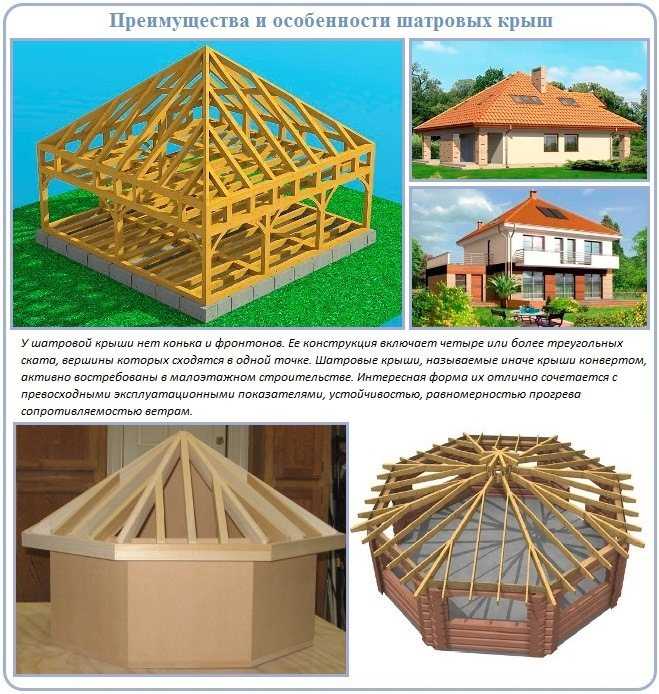

• шатровая — исполняется в виде пирамиды. Идеальна для квадратного здания.

четырехскатные крыши

Проект

Перед тем как перейти непосредственно к строительству, необходимо создать проект кровли, для того чтобы в дальнейшем не совершать ошибок. Как построить кровлю? В таком деле поможет поэтапная инструкция. Ознакомившись с конструкцией дома, приступаем к следующему:

• рассчитываем угол наклона скатов, опираясь на такие показатели, как ветровая нагрузка, осадки в вашей местности, тип кровельного материала. В местностях с сильными порывами ветра угол наклона желательно делать меньше 30 градусов, таким образом, снизится парусность. В районах, которые постоянно заваливает осадками желаемый угол кровли — не ниже 65 градусов, чтобы предотвратить скопление снега и воды. В местности с более-менее стабильным климатом отлично подойдет крыша от 40 до 50 градусов. Для каждого вида материала производитель указывает самый низкий угол эксплуатации;
• рассчитываем высоту конька с помощью ряда несложных формул геометрии.

Конструкция системы стропил

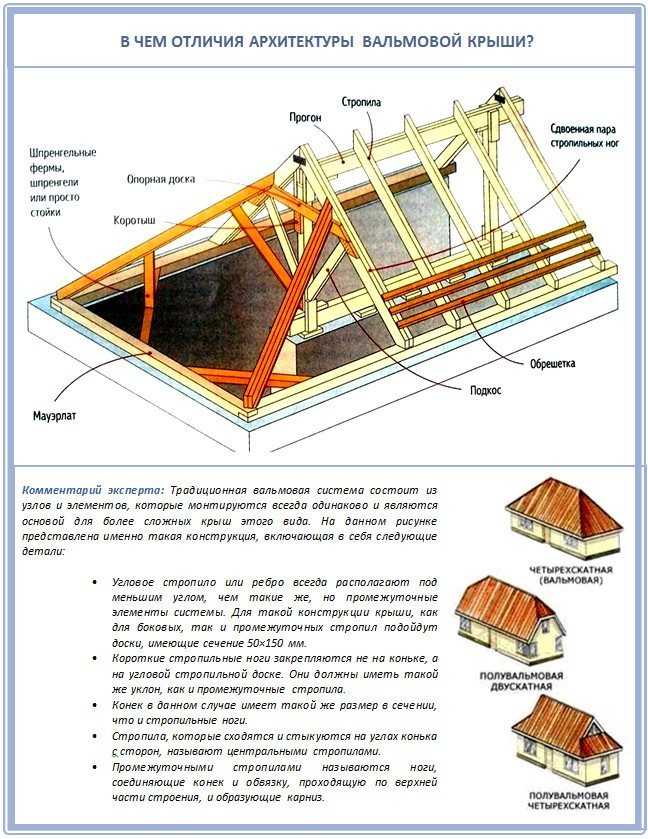

Стропильная система четырехскатной крыши образует каркас кровли. Она складывается из таких элементов:

• мауэрлат — брус, расположенный по периметру стен и распределяющий на них нагрузку. Четырехскатная крыша насчитывает 4 бруса. Если дом деревянный, то мауэрлатом будут колодки верхних венцов. В кирпичном доме поверх стен создают бетонный пояс, в который муруют специальные шпильки. На них потом и крепится мауэрлат;
• балка конька, или прогон, — находится выше всех элементов. К нему крепится верхняя часть стропил. У 4-скатной крыши он меньше длины дома;
• стропильные ноги — доски, создающие геометрию скатов. Их сечение — 50 х 150 мм. У четырехскатной крыши используется 3 вида стропил: накосные, рядовые, нарожные. Установка рядовых стропильных ног осуществляется на скаты в виде трапеции. Накосные стропила производятся из более прочного материала, так как на них нагрузка больше. Верхняя часть накосных опирается на прогон конька, а нижняя — на угол мауэрлата. Вальму формируют нарожные стропила. Они делают упор на стропильные ноги по диагонали и опорный брус;

стропильные ноги четырехскатной кровли

• лежень — брус, что укладывают опорную стену, находящуюся внутри постройки. Функционально лежень переводит вес и распределяет его на фундамент;
• вертикальные опоры — стойки, монтирование происходит на лежень. Являются подпоркой для средины стропила и прогона;
• подстропильная нога, или подкос. Угол его установки — 45 градусов к стропилу. Упор делается в стойку. Используется для того, чтобы стропила не прогибались, для переноса части веса на несущую стенку;
• шпренгель используют для поддержки накосных стропил. Это вертикальная опора, похожая на стойку. Шпренгельные фермы используют чаще всего;
• затяжка, или ригель, — бруски горизонтального положения, которые схватывают стропильные пары в верхней и нижней частях;
• кобылки — доски, удлиняющие стропила и защищающие стены от сырости, формируя свес кровли.

Порядок выполнения монтажа

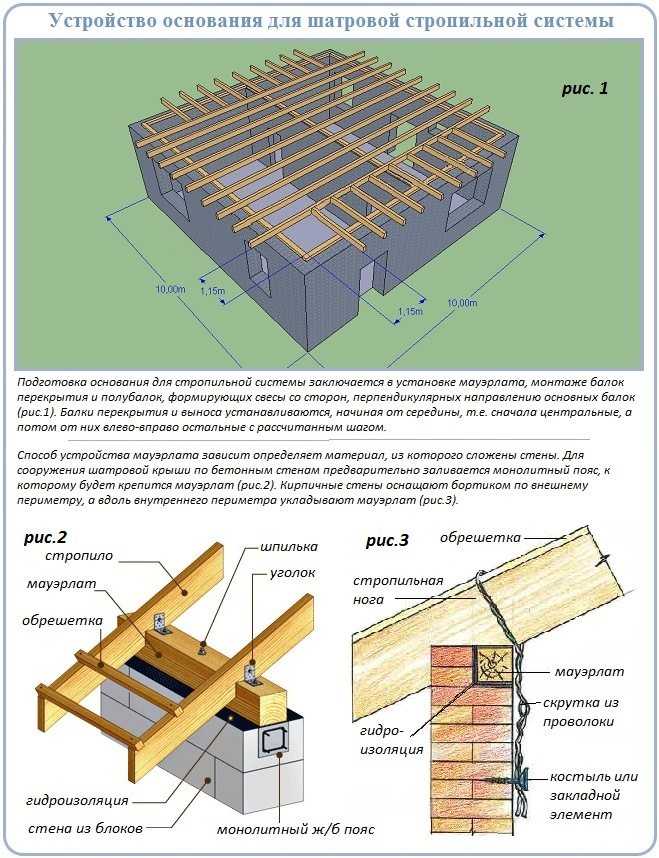

Четырехскатная крыша начинается с установки мауэрлата, который укладываем по периметру стен. Его сечение — 150 х 150 мм. При размещении необходимо контролировать его уровнем. Находиться брус должен в 5–7 см от края стены. Крепление производим на заранее замурованные шпильки. Сверху прикручиваются гайки. Такой брус свяжет конструкцию стропил и стены дома в единое целое.

Чтобы установить стойки, нужны лежень и балки перекрытия. Размер бруса таких элементов составляет 100 х 200 мм. Установка опор производится вертикально с креплением пластинами или уголком. При использовании вальмовой крыши стойки ставятся в 1 ряд, а сверху крепится прогон. Шатровая крыша предполагает размещение опор по диагонали. Равные расстояния откладываются от угла. Таким образом, получается прямоугольник, на который укладываем прогоны. Все крепим с помощью уголка.

Монтаж стропильной системы крыши

Следующим этапом нужно сделать шаблоны стропил. По ним устанавливаем боковые стропила. Для заготовки подойдет тонкая доска. Прикладываем ее к прогону и отмечаем запил. Со вторым концом, что находится у мауэрлата, также отмечаем запил. Изготавливаем нужное количество стропил, используя шаблон. После выбора шага крепления производим установку. Шаг может составлять от 60 см до 1 м. Соединение делаем саморезами.

[wpsm_box type=»info» float=»none» text_align=»left»]  Угол наклона ската определяют накосные стропила. Располагают их диагонально для дополнительной нагрузки. Часто для них используются сдвоенные доски. Запилы также делаем по шаблону. Верхняя часть накосных стропил для придания прочности соединяется ригелем. [/wpsm_box]

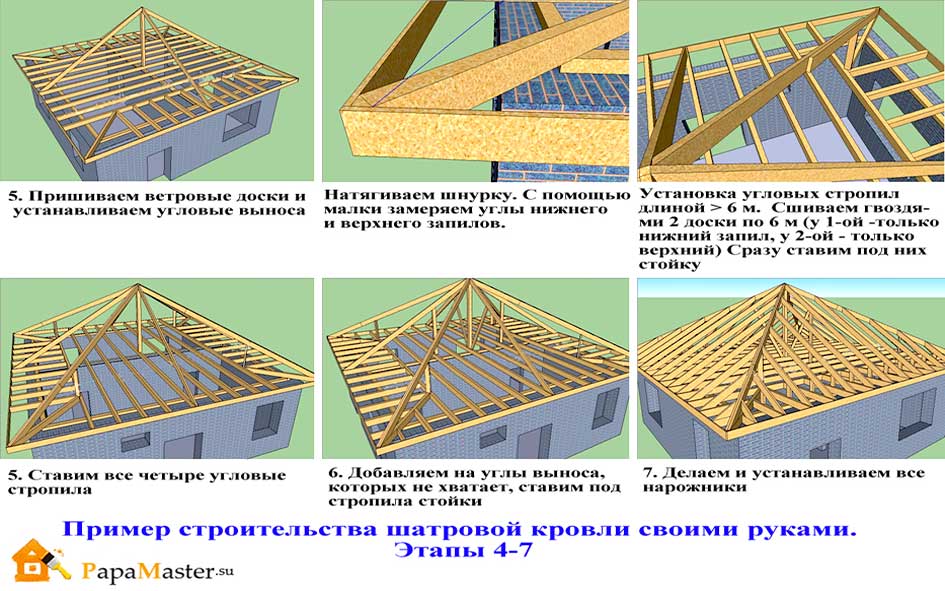

Шатровая крыша соединяет накосные стропила возле конька, используя затяжки. Установка происходит под углом 90 градусов. Проволочными хомутами соединяем со стенами.

Нарожники крепим к диагональным стропилам. Их длина может быть разнообразной, но они должны располагаться параллельно друг к другу. Рядовые и нарожные стропила вместе образуют боковые скаты.

Четырехскатная крыша своими руками подошла к завершению. Последним этапом является ее утепление с помощью базальтовой ваты или вспененного полистирола. Укладку материала производим между стропил. От влаги защитит слой гидроизоляции. Обрешетка напрямую зависит от типа материала крыши.

В этом видео можно узнать подробнее о строительстве и проектировании чертырехскатной вальмовой крыши:

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Рекомендуем по теме

Четырехскатная крыша своими руками: фото, чертежи, устройство

Перейти к содержанию

Search for:

Главная » Строительство » Стройка

Стройка

Автор На чтение 8 мин Просмотров 32. 1к.

Вальмовая или четырехскатная крыша – один из самых популярных вариантов кровли в строительстве индивидуального жилья во всем мире.

В отличие от двускатной крыши дома, по бокам которой монтируются фронтоны, четырехскатная имеет дополнительные скаты в форме треугольника.

Четырехскатная крыша своими руками очень сложна в исполнении, и если вас интересует, как сделать четырехскатную крышу, вначале непременно стоит ознакомиться с теоретической частью.

Перед началом работы следует тщательно все рассчитать, составить чертежи и проект, в котором нужно указать размещение различных элементов и другие особенности конструкции.

Содержание

1. Проектирование четырехскатной крыши
2. Стропильная система четырехскатной кровли
3. Расчет нагрузок кровли
4. Выбор материалов для возведения кровли
5. Возведение четырехскатной крыши

Проектирование четырехскатной крыши

Расчет четырехскатной крыши и проект должен учитывать все нагрузки, которые будут оказывать влияние на постройку.

Конструкция должна быть очень прочной, противостоять сильному ветру, снегопаду и другим погодным условиям. От того, насколько правильно будет подобран материал крыши, зависит и срок ее службы.

Именно поэтому, создавая проект и чертежи, очень важно правильно все рассчитать. Проект четырехскатной кровли на фото:

Перед созданием проекта и чертежа четырехскатной крыши дома, нужно сначала выяснить угол наклона скатов, который зависит от многих факторов, таких как целевое назначение чердака, выбор материала крыши, а также особенности атмосферных влияний.

Чаще всего угол наклона кровли индивидуальных домов равен от 5 до 60 градусов.

Если в вашем регионе осадки и ветра не отличаются большой силой, то угол наклона конструкции при этом может быть незначительным.

Если же в вашей местности идут частенько сильные дожди, а зимой снегопады, то угол наклона четырехскатной кровли домов должен составлять от 40-45 и до 60 градусов.

От варианта, какой же угол наклона будет у конструкции, зависит также и материал отделки, а также особенности монтажа:

• если угол наклона составляет меньше 18 градусов, для кровли используют волнистый и плоский шифер, а также рулонные материалы для кровли;
• когда угол наклона до 30 градусов, используют обычно разновидности черепицы;
• для крыши, угол уклона которой составляет не меньше 30 градусов, используют обычно штучный материал.

Расчет уклона кровли на фото.

Проект и расчет конструкции должны учитывать, где будут расположены все элементы кровельной системы. Когда вы определили угол уклона четырехскатной крыши, нужно также рассчитать высоту конька.

Стропильная система четырехскатной кровли

Устройство кровли данного типа частных домов подразумевает осуществление расчета нужного сечения стропил. Расчет производят основываясь на нагрузки, получать которые будет ваша четырехскатная крыша.

Расчеты, а также проект конструкции должны включать ветровую нагрузку, максимально возможную массу снега зимой, угол наклона кровли.

При расчете расстояния между стропилами нужно оценить их способность выдерживать нагрузки, а также запас их прочности, который должен равняться 1,4 и больше.

Тип устройства стропильной системы зависит от особенностей постройки, а потому может быть разным.

Если в доме есть несущая стена или опоры из столбов, то обычно используют наслонные стропила, если же устройство опоры невозможно, то в таком случае делают висячие стропила.

В некоторых постройках применяют оба вида стропил одновременно.

Осуществляя чертеж и проект будущей постройки, важно не только определиться с типом стропильной системы, но также учесть дополнительные элементы крепежа, которые придадут конструкции прочность и снизят нагрузку на балки.

Видео:

Расчет нагрузок кровли

Разрабатывая чертеж и проект кровли индивидуальных домов, важно правильно рассчитать нагрузки.

Нагрузки бывают таких типов:

• постоянные – вес утепляющего материала, различных материалов отделки и изоляции, вес материалов
• для кровли и вес обрешетки;
• временные – вес снега зимой, негативное влияние ветра;
• дополнительные – различные конструкции, которые крепят к кровле.

Создавая проект и чертеж кровли вашего дома, следует придерживаться среднего значения снеговой нагрузки, которая равняется 180 кг на м. кв.

Но если угол наклона равняется 60 градусам и больше, то снеговую нагрузку не учитывают.

Что касается ветровых нагрузок, их среднее значения обычно составляет 35 кг на м.кв, но если наклон кровли меньше 30 градусов, эту поправку не учитывают.

Следует также рассчитать вес дополнительных нагрузок, в роли которых могут выступать вентиляционные камеры, баки для воды и другие конструкции, которые располагают в чердачном помещении.

Перед началом работ следует также рассчитать прочность конструкции и возможную степень деформации различных элементов крыши.

Рассчитать это можно самостоятельно, а можно воспользоваться специальными программами-калькуляторами, которые помогут вам рассчитать эти параметры.

После произведения всех расчетов можно приступать к выбору материала для устройства кровли.

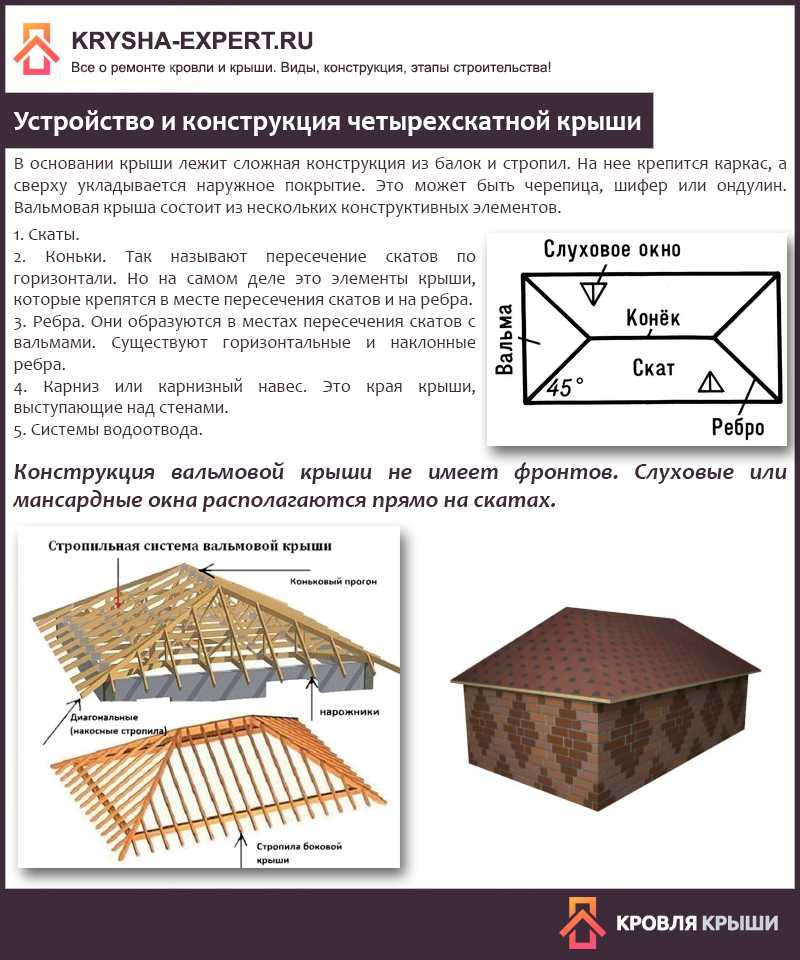

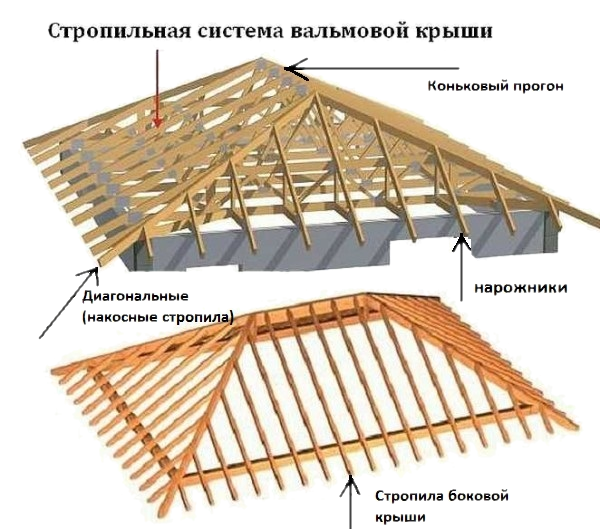

На фото ниже представлена схема строения четырехскатной крыши и название всех элементов конструкции.

Выбор материалов для возведения кровли

Когда площадь четырехскатной крыши покрывается кровельным материалом, остается очень много отходов.

Поэтому, чтобы покрыть площадь четырехскатной кровли, обычно выбирают такие кровельные материалы, элементы которых имеют небольшие размеры.

Наиболее распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, шиферный лист, ондулин, металлочерепица.

Чтобы построить крышу, которая прослужит несколько десятков лет, необходимо особое внимание уделить подбору материалов для устройства стропильной системы.

Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород.

Не стоит пренебрегать качеством древесины, выбирайте материал без дефектов, которые могут в дальнейшем снизить качество и долговечность конструкции.

Видео:

Важным критерием для выбора пиломатериала является его влажность, которая должна составлять не более 15 – 20%.

Если этот показатель превышен, брус следует просушить перед использованием, то чтобы в процессе службы четырехскатная кровля не исказилась и не деформировалась.

Устройство стропил для крыши дома обычно осуществляют с помощью прямоугольного бруса, сечение которого для каждого отдельного случая следует рассчитать.

Чтобы построить такую конструкцию, обычно используют доски с прямоугольным сечением размером 50 на 100, 50 на 200, 100 на 150 и другие.

Если возникла необходимость, то в процессе работы можно сдваивать доски для получения нужного диаметра.

Чтобы построить четырехскатную кровлю, часто используют специальные стальные элементы, которые крепко удерживают стропила в одном положении на протяжении многих лет.

Кроме того, опоры для коньковых прогонов также часто делают металлическими.

Возведение четырехскатной крыши

Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.

Начинают устройство четырехскатной кровли с укладки по периметру площади крыши здания мауэрлата.

Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.

Она должна опираться на плиту перекрытия или внутреннюю стену.

Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька.

Высота конька также должна быть размечена с максимальной точностью.

Четкая симметричная разметка конструкции сделает распределение нагрузки равномерным и предотвратит искажение кровли в дальнейшем.

После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.

К коньковому брусу далее крепят диагональные балки, для чего используют брус или двойную доску.

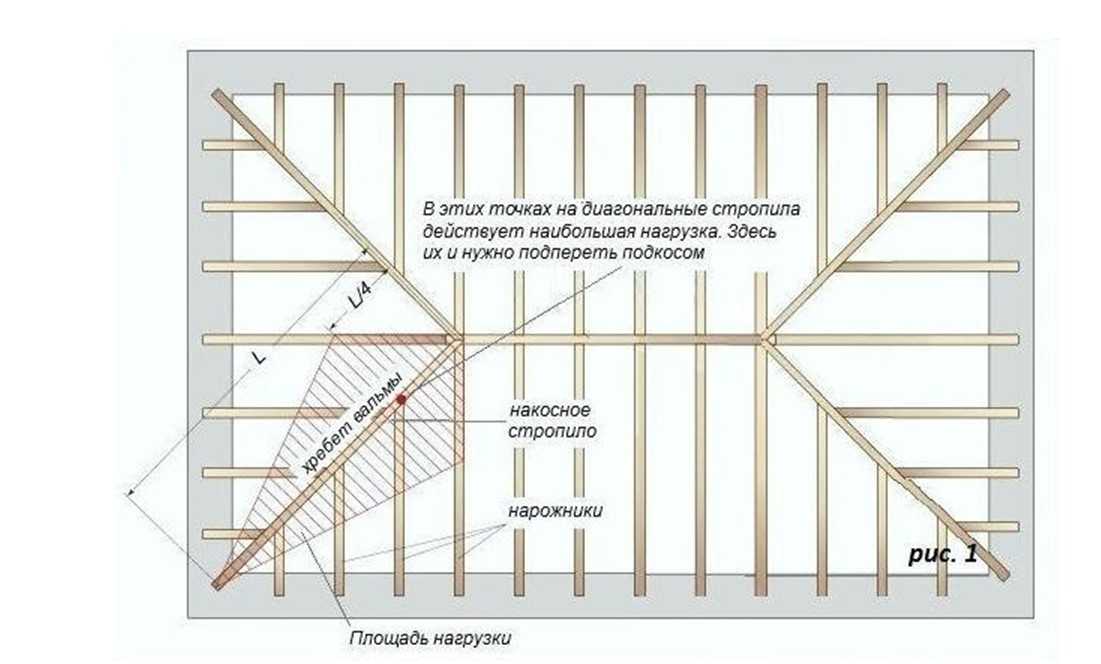

Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.

Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.

Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.

Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

Видео:

Далее происходит установка стропил для обрешетки.

Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.

Чем ближе к углу дома, тем короче нарожники.

Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.

Для придания конструкции максимальной жесткости в необходимых местах крепят опоры, раскосы и затяжки. Схему крепления стропил можно видеть на фото.

Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

Далее по всей площади закрепляют гидроизоляцию и материал кровли, а изнутри по всей площади крепят пароизоляцию и утеплитель.

Если площадь чердачного помещения будет использоваться в качестве жилой комнаты, то следует установить также вентиляцию.

Далее площадь четырехскатной крыши покрывают кровельным материалом, для чего его крепят саморезами к обрешетке. Затем устанавливают конек, который перекрывает расстояние между скатами.

На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.

На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.

Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

Видео:

Для вашего удобства сайт использует cookie для хранения данных. Продолжая использовать сайт, Вы даете свое согласие на работу с этими файлами.

Adblock
detector

DIY Как построить навес для вальмовой крыши: пошаговое руководство

Как построить навес для вальмовой крыши: пошаговое руководство — Строительство навеса для вальмовой крыши — отличный способ добавить дополнительное пространство на свой задний двор. Это не только функциональная структура, но и отличный способ добавить характер вашему открытому пространству. Но с чего начать? Этот пост в блоге предоставит пошаговое руководство о том, как построить навес с вальмовой крышей, чтобы вы могли сразу приступить к своему проекту!

Введение в

Планы навесов с вальмовой крышей — это идеальный способ обеспечить дополнительное место для хранения и одновременно повысить визуальную привлекательность вашего заднего двора. Этот тип плана сарая для хранения характеризуется четырьмя наклонными сторонами, которые сходятся вверху, образуя ребристую линию крыши. Строительство навеса с вальмовой крышей часто рассматривается как более сложная задача, чем строительство других типов односкатных крыш, однако соблюдение правильных планов навеса с вальмовой крышей гарантирует, что даже новичок сможет в кратчайшие сроки создать идеальное дополнение к своему заднему двору.

Проект навеса с вальмовой крышей — идеальное решение для тех, кто хочет построить экономичный, прочный навес, который легко выдержит ветер и дождь. В этих планах указано, как построить крышу с использованием определенных материалов и размеров для максимальной долговечности, позволяющей использовать ее в течение многих лет без каких-либо проблем. С помощью этих планов вы также сможете настроить сарай в соответствии с вашими индивидуальными потребностями и эстетическими предпочтениями.

Между тем, проекты навесов с вальмовой крышей — отличный выбор для тех, кто хочет построить больше места для хранения или обновить внешний вид своего дома. Эти навесы могут быть спроектированы в любом размере, поэтому они могут удовлетворить потребности любого домовладельца. Кроме того, эти навесы легко построить и требуют немного материалов, что делает их отличными для проектов «сделай сам». С планами шатровой крыши любой может быстро и легко создать дополнительную конструкцию.

Подготовка площадки и пола сарая

Прежде чем приступить к строительству сарая с вальмовой крышей, важно правильно подготовить площадку и выровнять землю. Это важно для того, чтобы пол в сарае был правильно установлен. Если этот шаг пропустить, это может создать проблемы с последующими шагами. Поэтому не торопитесь и убедитесь, что вы надлежащим образом подготовили свой участок, прежде чем переходить к строительству сарая на вальмовой крыше.

Если вы хотите построить навес с вальмовой крышей, вам следует рассмотреть возможность использования обработанной под давлением древесины для каркаса пола. Это поможет гарантировать, что ваш самодельный проект прослужит долго и будет защищен от гниения и повреждения насекомыми. Древесина, обработанная давлением, может быть более дорогостоящей на начальном этапе, но в долгосрочной перспективе она окупится благодаря своей долговечности.

В целом, проектирование навесов с вальмовой крышей может помочь вам создать идеальное место для хранения вещей в вашем доме. Крыша является важной частью сарая, так как обеспечивает дополнительную защиту и вентиляцию продуктов, хранящихся внутри. Вы также должны убедиться, что каркас пола закреплен на бетонных опорах для дополнительной устойчивости и поддержки, чтобы гарантировать, что ваши планы сарая на крыше будут успешными.

Установка каркаса крыши

При строительстве сарая с помощью чертежей вальмовой крыши важно проявлять особую осторожность при измерении и обрезке стропил. Если их не обрезать аккуратно, структура сарая может быть ослаблена или даже нарушена. Чтобы убедиться, что ваш сарай безопасен и надежен, дважды отмерьте и один раз отрежьте, чтобы убедиться, что ваши планы навеса с вальмовой крышей соблюдаются соответствующим образом.

Строительство навеса с вальмовой крышей начинается с крепких досок и гвоздей. При сборке двух боковых стенок тщательно скрепите и закрепите их вместе, прежде чем приступить к сборке каркаса крыши. Стороны крыши должны быть прикреплены к боковым стенам с помощью дополнительных каркасных досок и гвоздей, убедившись, что они правильно выровнены, а также надежно закреплены на месте. Следуя этим шагам при строительстве навеса с вальмовой крышей, вы получите привлекательную и прочную конструкцию на долгие годы.

Наконец, когда дело доходит до строительства собственного навеса с вальмовой крышей, необходимо помнить о некоторых важных моментах. Прежде всего, убедитесь, что вы используете подходящие материалы, которые рассчитаны на длительный срок службы. Кроме того, потратьте время на правильную сборку рам и убедитесь, что они надежно закреплены, прежде чем продолжить. Наконец, надежно прикрепите кровельный материал с помощью гвоздей, шурупов или скоб для успешного проекта сарая на крыше своими руками.

Строительство стен навеса для вальмовой крыши

Строительство собственного навеса для вальмовой крыши может показаться сложной задачей, но с правильными планами и материалами вы сможете выполнить этот проект своими руками в кратчайшие сроки. Первый шаг — создать рамку из 2×4, которые вы можете прикрепить друг к другу с помощью гвоздезабивного пистолета. Убедитесь, что рама достаточно прочная, чтобы выдержать вес любых материалов, которые вы планируете положить внутрь. Внимательно следуйте инструкциям на планах навеса с вальмовой крышей и используйте тщательные измерения для достижения наилучших результатов.

После того, как вы получили надлежащие планы вальмовой крыши и построили каркас своего сарая, пришло время добавить сайдинг к стенам. Есть несколько материалов, которые можно использовать для сайдинга сарая, таких как винил, кедровая черепица, сайдинг и вагонка. В зависимости от того, какой внешний вид и функциональность вы собираетесь использовать, убедитесь, что при строительстве навеса для вальмовой крыши вы используете материалы, предназначенные для использования на открытом воздухе, чтобы он выдержал любые погодные условия.

Подробнее: Kompinesia

Кроме того, создание навеса для вальмовой крыши — это экономичный и полезный проект своими руками. Чтобы выполнить работу правильно, выберите план с четким описанием процесса и пошаговыми инструкциями. Когда дело доходит до прибивания или прикручивания сайдинга на место, убедитесь, что гвозди или шурупы имеют длину не менее 2 дюймов и расположены на расстоянии 6 дюймов друг от друга для получения прочных и надежных результатов. С небольшим запасом времени и правильными планами шатровой крыши вы можете создать красивую наружную конструкцию, которая прослужит долгие годы.

Добавление завершающих штрихов

Если вы любите делать все своими руками и ищете проект, чертежи навеса с вальмовой крышей идеально вам подойдут. Вы можете не только построить свой собственный уникальный и функциональный сарай, но и добавить некоторые последние штрихи, такие как флюгер или декоративные ставни, чтобы придать ему дополнительный индивидуальный вид. С этими планами сарая на вальмовой крыше добавить свой особый стиль стало еще проще!

При строительстве навеса с вальмовой крышей при выборе плана важно учитывать общую эстетику проекта. Покраска или окрашивание снаружи сарая не только сделает его более привлекательным, но и поможет защитить его от суровых погодных условий. При надлежащем уходе и обслуживании ваш навес с вальмовой крышей будет в отличном состоянии долгие годы.

Помимо добавления черепицы и других кровельных материалов, навес вальмовой крыши должен быть правильно спроектирован с прочными стропилами и фермами, чтобы сделать его структурно прочным. Обратите внимание на такие детали, как использование правильного угла для обрезки стропил и их адекватная поддержка; это гарантирует, что ваша вальмовая крыша сможет противостоять стихии в течение многих лет без ущерба для ее эстетической привлекательности.

Заключение

Строительство навеса с вальмовой крышей – непростая задача, требующая тщательного планирования, чтобы все получилось как надо. Размер и углы крыши необходимо точно измерить на этапе планирования, так как они будут иметь решающее значение для успеха вашего проекта. Прежде чем начать, убедитесь, что вы правильно изучили планы навесов вальмовой крыши, чтобы убедиться, что все измерения верны.

Следовать инструкциям по строительству навеса с вальмовой крышей может быть сложно, но если вы будете следовать шагам, описанным в этом руководстве, вы будете вознаграждены успешным результатом. Благодаря своему уникальному дизайну этот тип сарая обязательно добавит очарования и характера вашему ландшафту. Поэтому, когда дело доходит до планов навесов с вальмовой крышей, поверьте, что если вы сейчас приложите некоторые усилия и знания, позже вы получите красивый навес!

Помимо удовольствия от постройки навеса с вальмовой крышей своими руками, есть множество практических причин пойти по этому пути. Проявив терпение и усердие, каждый может построить свой собственный навес для вальмовой крыши, который обеспечит защиту от непогоды на долгие годы. Вы не только получаете большое чувство выполненного долга, но также получаете структуру, которая построена на века!

Заключение #2

Строительство навеса с вальмовой крышей может быть не самым простым проектом, но с помощью правильных инструментов и материалов и немного терпения вы можете создать красивый навес, который прослужит долгие годы. Навес на шатровой крыше — отличный способ добавить дополнительное место для хранения, характер и очарование вашему открытому пространству. Благодаря этому руководству у вас теперь есть все инструменты, необходимые для того, чтобы начать строить собственный навес с вальмовой крышей.

Этапы изготовления каркаса вальмовой крыши:

Шаг 1: Соберите концевые стропила и установите их на верхние пластины.

Отмерьте половину ширины задней части сарая от конца сарая и отметьте верхнюю пластину. Это центральная линия конечного стропила. Установите терминальное стропило на верхние пластины и прикрепите его к пластинам.

Отмерьте от этой точки 24 дюйма по центру вдоль верхних пластин стены и отметьте центральные линии остальных стропил. Вы можете переместить отметки на 3/4 дюйма, чтобы их было лучше видно после установки стропил.

Шаг 2: Установите общее стропило, которое проходит между вальмами.

Обычное стропило, которое проходит между двумя вальмами, такое же, как и другие обычные вальмы. Он устанавливается, чтобы удерживать терминальное стропило и упростить установку вальмовых стропил.

Шаг 3: Установите вальмовые стропила.

Два вальмовых стропила установлены. Проверьте верхний край вальмовых стропил, чтобы убедиться, что они имеют ту же высоту, что и обычное стропило, которое было установлено.

Вы можете сделать это, используя прямую доску, уложенную от вальмового стропила к вальмовому стропилу, и убедившись, что обычное стропило не слишком высокое или слишком низкое. Он должен быть 1/4″ или меньше.

Шаг 4: Прикрепите нарожники к вальмовым стропилам.

Теперь вырежьте натяжные стропила и установите их между вальмовыми стропилами и верхней пластиной. Вам нужно будет измерить перпендикуляр к центральному общему стропилу более 24 дюймов и поставить отметку на вальмовом стропиле, чтобы узнать, где центральная линия верхней части нарожного стропила будет располагаться на вальмовом стропиле.

Используйте прямую доску, уложенную перпендикулярно стропила, чтобы убедиться, что верхние края стропил находятся на одном уровне друг с другом при установке каждого стропила, чтобы убедиться, что крыша плоская.0005

Шаг 5: Установите систему набедренных полок на противоположном конце.

Установите крайние стропила и вальмовые/натяжные стропила на противоположном конце сарая, следуя той же процедуре, что и с первым концом сарая.

Шаг 6: Установка обычных стропил

Установите общие фермы/стропила между двумя концами сарая. Убедитесь, что расположение составляет 2 фута-0 дюймов по центру

Шаг 7: Установите лицевые панели.

Убедитесь, что концы стропил имеют одинаковую длину +- 1/4 дюйма, а затем установите лицевую панель.

Планы строительства павильона с вальмовой крышей размером 18 x 20 футов

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Нажмите, чтобы увеличить

5344 продажи |

€54,27

Загрузка

Включен НДС

Внесен в список 18 ноября 2022 г.

18 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже сделали это, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении авторских прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

не ручная работа

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.
