Четырехскатная крыша своими руками: расчёт крыши дома

Дата последнего изменения:

19 апреля 2017

Время на чтение:

9 минут

1728

При строительстве собственного жилья на плечи ложится много ответственности. Приходится заниматься кучей вопросов и участвовать в процессе строительства. Ведь надежная крыша над головой обеспечит комфортную жизнь.

Сложности всегда привлекают человека. Ведь не зря говорят: «Мы не ищем легких путей». Так происходит и в строительстве. Четырехскатная кровля имеет сложную форму, придавая зданию особый вид. Такая архитектура привлекает многих. Данный вид особо популярен при постройке загородных домов. На одноэтажный дом неплохим вариантом станет построить четырехскатную крышу.

В этой статье

• Вид
• Преимущества конструкции
• Типы
• Проект
• Конструкция системы стропил
• Порядок выполнения монтажа

Вид

Расположение с разных сторон 4 скатов придает вашему жилью солидный вид. Зачастую скаты имеют разную форму: пара из них получается в форме треугольника и играет роль фронтона, а некоторым придают форму трапеции.[wpsm_box type=»info» float=»none» text_align=»left»]  Сложности с четырехскатной крышей при расчетах и монтаже отпугивают многих желающих, но если вы не сомневаетесь в своих силах, то можно смело производить постройку. [/wpsm_box]

Преимущества конструкции

Четырехскатная крыша своими руками имеет следующие плюсы:

• отсутствие фронтонов делает кровлю более прочной и устойчивой к порывам ветра. Такой вид кровли подходит для местности с ветреными погодными условиями;
• наличие 4 скатов эффективнее справляется с отводом талой и дождевой воды, а также снега;
• чердачное помещение становится более просторным, что идеально подойдет для расположения мансарды;
• строительство 4-скатной кровли обойдется не дороже остальных видов.

Типы

При исполнении четырехскатной крыши своими руками можно выделить несколько ее подвидов:

• вальмовая — является классическим вариантом. Имеет 2 треугольные вальмы и 2 ската в форме трапеции;
• полувальмовая — имеет немного укороченные скаты. Отлично используется для мансарды;
• шатровая — исполняется в виде пирамиды. Идеальна для квадратного здания.

четырехскатные крыши

Проект

Перед тем как перейти непосредственно к строительству, необходимо создать проект кровли, для того чтобы в дальнейшем не совершать ошибок. Как построить кровлю? В таком деле поможет поэтапная инструкция. Ознакомившись с конструкцией дома, приступаем к следующему:

• рассчитываем угол наклона скатов, опираясь на такие показатели, как ветровая нагрузка, осадки в вашей местности, тип кровельного материала. В местностях с сильными порывами ветра угол наклона желательно делать меньше 30 градусов, таким образом, снизится парусность. В районах, которые постоянно заваливает осадками желаемый угол кровли — не ниже 65 градусов, чтобы предотвратить скопление снега и воды. В местности с более-менее стабильным климатом отлично подойдет крыша от 40 до 50 градусов. Для каждого вида материала производитель указывает самый низкий угол эксплуатации;

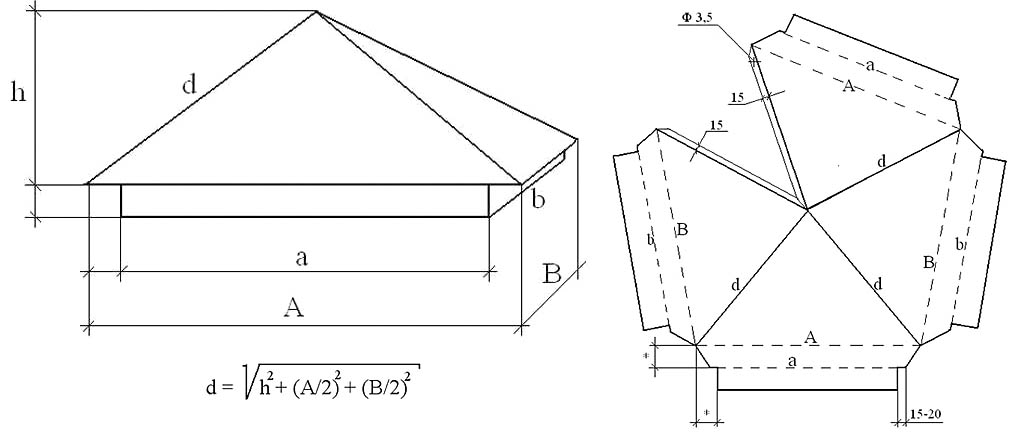

• рассчитываем высоту конька с помощью ряда несложных формул геометрии.

Конструкция системы стропил

Стропильная система четырехскатной крыши образует каркас кровли. Она складывается из таких элементов:

• мауэрлат — брус, расположенный по периметру стен и распределяющий на них нагрузку. Четырехскатная крыша насчитывает 4 бруса. Если дом деревянный, то мауэрлатом будут колодки верхних венцов. В кирпичном доме поверх стен создают бетонный пояс, в который муруют специальные шпильки. На них потом и крепится мауэрлат;
• балка конька, или прогон, — находится выше всех элементов. К нему крепится верхняя часть стропил. У 4-скатной крыши он меньше длины дома;
• стропильные ноги — доски, создающие геометрию скатов. Их сечение — 50 х 150 мм. У четырехскатной крыши используется 3 вида стропил: накосные, рядовые, нарожные. Установка рядовых стропильных ног осуществляется на скаты в виде трапеции. Накосные стропила производятся из более прочного материала, так как на них нагрузка больше. Верхняя часть накосных опирается на прогон конька, а нижняя — на угол мауэрлата. Вальму формируют нарожные стропила. Они делают упор на стропильные ноги по диагонали и опорный брус;

стропильные ноги четырехскатной кровли

• лежень — брус, что укладывают опорную стену, находящуюся внутри постройки. Функционально лежень переводит вес и распределяет его на фундамент;
• вертикальные опоры — стойки, монтирование происходит на лежень. Являются подпоркой для средины стропила и прогона;
• подстропильная нога, или подкос. Угол его установки — 45 градусов к стропилу. Упор делается в стойку. Используется для того, чтобы стропила не прогибались, для переноса части веса на несущую стенку;
• шпренгель используют для поддержки накосных стропил. Это вертикальная опора, похожая на стойку. Шпренгельные фермы используют чаще всего;
• затяжка, или ригель, — бруски горизонтального положения, которые схватывают стропильные пары в верхней и нижней частях;
• кобылки — доски, удлиняющие стропила и защищающие стены от сырости, формируя свес кровли.

Порядок выполнения монтажа

Четырехскатная крыша начинается с установки мауэрлата, который укладываем по периметру стен. Его сечение — 150 х 150 мм. При размещении необходимо контролировать его уровнем. Находиться брус должен в 5–7 см от края стены. Крепление производим на заранее замурованные шпильки. Сверху прикручиваются гайки. Такой брус свяжет конструкцию стропил и стены дома в единое целое.

Чтобы установить стойки, нужны лежень и балки перекрытия. Размер бруса таких элементов составляет 100 х 200 мм. Установка опор производится вертикально с креплением пластинами или уголком. При использовании вальмовой крыши стойки ставятся в 1 ряд, а сверху крепится прогон. Шатровая крыша предполагает размещение опор по диагонали. Равные расстояния откладываются от угла. Таким образом, получается прямоугольник, на который укладываем прогоны. Все крепим с помощью уголка.

Монтаж стропильной системы крыши

Следующим этапом нужно сделать шаблоны стропил. По ним устанавливаем боковые стропила. Для заготовки подойдет тонкая доска. Прикладываем ее к прогону и отмечаем запил. Со вторым концом, что находится у мауэрлата, также отмечаем запил. Изготавливаем нужное количество стропил, используя шаблон. После выбора шага крепления производим установку. Шаг может составлять от 60 см до 1 м. Соединение делаем саморезами.

[wpsm_box type=»info» float=»none» text_align=»left»]  Угол наклона ската определяют накосные стропила. Располагают их диагонально для дополнительной нагрузки. Часто для них используются сдвоенные доски. Запилы также делаем по шаблону. Верхняя часть накосных стропил для придания прочности соединяется ригелем. [/wpsm_box]

Шатровая крыша соединяет накосные стропила возле конька, используя затяжки. Установка происходит под углом 90 градусов. Проволочными хомутами соединяем со стенами.

Нарожники крепим к диагональным стропилам. Их длина может быть разнообразной, но они должны располагаться параллельно друг к другу. Рядовые и нарожные стропила вместе образуют боковые скаты.

Четырехскатная крыша своими руками подошла к завершению. Последним этапом является ее утепление с помощью базальтовой ваты или вспененного полистирола. Укладку материала производим между стропил. От влаги защитит слой гидроизоляции. Обрешетка напрямую зависит от типа материала крыши.

В этом видео можно узнать подробнее о строительстве и проектировании чертырехскатной вальмовой крыши:

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Рекомендуем по теме

Как сделать четырехскатную крышу для дома своими руками: Обзор +Видео с мансардой и эркером

Друзья надеемся, что эта информация вам действительно будет интересной и полезной! Люди, затеявшие строительство какого либо строения, должны иметь понятие что для чего нужно, из каких деталей состоит строение, какие материалы им понадобятся и сколько стоит тот или иной материал. До начала строительства нужно разработать план строения и указать все параметры. Рассмотрим, одну из важных деталей строения и это будет  четырехскатная крыша и её стропильная система.

[contents]

Конструкция четырехскатной крыши

Есть несколько видов крыш, наиболее эстетичной и долговечной является четырехскатная крыша.

Такая крыша устоит перед сильными ветрами, снегопадами и сильными ливнями. Четырёхскатная крыша по конструкции может быть не сложной и имеет некоторые элементы.

Отличается четырёхскатная крыша от двускатной крыши внешними данными и по конструкции. По конструкции четырёхскатная несколько сложнее, но для небольших строений вы ее сможете возвести самостоятельно.

Стандартная вальмовая крыша имеет трапециевидные скаты и треугольные скаты.

Полу вальмовая — два трапециевидных ската, два срезанных вальмовых. Данная конструкция дает возможность оборудовать в чердачном помещении мансарду с большими окнами.

Шатровая крыша имеет отличие от вальмовой крыши.

Сложная четырёхскатная имеет чердачные окна, ендовы.

Строительство данной крыши под силу только профессионалам, либо взять проект с расчетами материалов.

Четырёхскатная крыша включает те же детали что и двускатная крыша, но из-за некоторой сложности конструкции для ее строительства необходимы дополнительные детали каркаса.

Детали четырёхскатной крыши:

Мауэрлат — это помещенный на верхнюю часть основных стен брус;

Лежни – это опорные брусья, которые расположены внутри и уложены на несущие стены;

Стропила – это диагональные, накосные или боковые брусья;

Шпренгели и стойки – это опоры, которые подпирают стропильную конструкцию;

Прогон или коньковый брус — это горизонтальная подпорка для стропил, находящиеся сверху крыши;

Ригели и затяжки – это горизонтальные детали, которые соединяют боковые стропила;

Нарожники – детали, которые помещены на диагональные стропила;

Ветровые балки и подкосы – это распорки, которые увеличивают прочность крыши;

Кобылки – это доски, которые образуют нужный свес крыши.

От конструкции крыши зависит, какие детали могут использоваться при строительстве, например, карнизы над окнами или крыльцом, обрешётка.

Перед началом строительства необходимо произвести расчёты количества сырья, так же определится, какой будет крыша размером и формой, затем сделать чертёж.

Технология возведения.

Для распределения нагрузки стропильной системы и внешних факторов, на основные стены укладывают мауэрлат и лежни.

Для них используют брус сечением 100×150 мм или 150×120 мм, в некоторых случаях укладывают железобетонные балки.

• • Кладут брус на стены и присоединяют его при помощи специальных шпилек, эти шпильки встраивают ещё на стадии строительства стен, при строительстве деревянного дома опорой служит верхний венец.
  • Гидроизоляцию выполняют из рубероида, его укладывают по среди мауэрлата и стены.
  • На несущие перегородки укладывают лежни, на них в следствие установят опорные стойки. Стойки ставят на усиленные балки перекрытий, если внутренние перегородки строения отсутствуют.
  • Из досок сечением 50×200 изготавливают перекрытия, а из бруса сечением 100×200 мм или из двух досок выполняют балку, на которую ставят стойку, так как она несёт на себе повышенную нагрузку.
  • Опорные стойки ставят на балки перекрытий или лежни, их выравнивают при помощи отвеса, или водяного уровня, затем закрепляют на время подпорками из досок.
  • Стойки закрепляют к лежню или перекрытию уголком или металлическими накладками. В случае вальмовой крыши стойки устанавливают по центру в ряд. Шаг между ними должен составлять не больше двух метров. При строительстве шатровой крыши стойки устанавливают по диагональной линии от угла на одинаковом расстоянии. Высота стоек определяется проектом крыши.
  • Прогоны кладут на стойки. При строительстве вальмовой крыши простой конструкции —  это коньковый прогон, он уложен на стойки и формирует конёк крыши. В случае строительства шатровой крыши прогоны кладут на стойки в виде прямоугольника и крепят их на уголок саморезами.

Монтаж стропильной группы и обрешетки

На обычной вальмой крыше боковые стропила ставят так же, как насланные стропила на двускатной крыше.

К коньковому брусу в месте, где находится крайняя стойка, прикладывают доску шириной идентичной ширине доски стропил (150 мм) и по ней делают шаблон.

• На заготовке размечают верхнюю отметку и выпиливают.
• Затем заготовку прикладывают к коньку и отмечают нижний запил, он будет опираться на мауэрлат.
• В местах, где установлены боковые стропила, прикладывают шаблон к коньковому прогону, для подгонки каждого стропила.
• Подходящие по шаблону и размеченные стропила выпиливают. Готовые стропила устанавливают на коньковый прогон и мауэрлат и прикрепляют.

Расстояние между стропилами должно составлять от 0,5 до 1.5 м.

Из двух соединённых досок делают диагональные стропила, так они несут на себе повышенную нагрузку. Заготовку для диагональных стропил выполняют вышеприведённым способом.

Запилы на досках для диагональных стропил необходимо сделать под углом в 45 градусов к плоскости доски, так как снизу они опираются на угол мауэрлата, а сверху на стойку. Нарожниками заполняют пролёты между диагональными стропилами на вальмовых скатах.

• Нарожники размещают с расстоянием равным расстоянию между стропилами. Они опираются сверху на диагональное стропило, а снизу на мауэрлат. Для их изготовления берут не толстые доски так они, не несут на себе особой нагрузки.
• Шпренгели — вертикальные опоры их устанавливают для разгрузки нижней четверти диагональных стропил. Такие стойки устанавливают идентично коньковым стойкам.
• Подкосы устанавливают под боковые стропила, их упирают снизу в балку перекрытия или лежень, а сверху к горизонту под углом в 45 градусов в стропильную ногу.

Делаем обрешётку

Перекрывать четырёхскатную крышу, возможно, любым доступным материалом.

При перекрытии сложных крышу мягкую кровлю, в таком случае необходимо сделать обрешётку из фанеры.

От планировки дома и других факторов, зависит утепление крыши должно быть произведено согласно правилам

. Строительство четырёхскатной крыши дело не лёгкое, но если вы обладаете столярным мастерством, необходимыми навыками, инструментами и парой друзей, которые готовы прийти вам на помощь эта задача будет вам по силу.

Для своего строения вы можете выбрать другой вид крыши, а четырёхскатная крыша идеально подойдёт для большого дома.

Но прежде чем начать любое строительство, вам нужно будет опередить, что точно вы хотите построить и каким должно быть строение, выделить средства и определить примерное время для строительства.

Главное иметь силы, желание и средства. Желаем вам удачи и вдохновения!

Рейтинг

( Пока оценок нет )

0 10 831.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Архитектурный чертеж — рисование в перспективе

Поскольку в этой книге рассматривается только перспектива, описание коттеджной архитектуры было бы неуместным. Однако можно проиллюстрировать некоторые выдающиеся особенности коттеджей, не отклоняясь от нашего предмета, поскольку они дают примеры для практического применения правил перспективы. Между прочим, на моих рисунках изображены здания, типичные для некоторых деревень Суррея и Сассекса.

Рис. XLI. Архитектурный рисунок автора.
ГРУППЫ КРЫШ.

Крыши. — Повторение и случайное группирование нескольких преобладающих форм, которые сами по себе просты по форме, создают бесконечное разнообразие на горизонте усадьбы в Сассексе. Ферма или коттедж обычно бывают двухэтажными; фахверковый и установленный на низком фундаменте из необработанного камня. Он продолговат в плане и покрыт по длине высокой скатной крышей из черепицы или каменных плит или еще более крутой крышей из соломы. Один или оба конца основной крыши могут быть шатровыми, при этом вершина шатровой крыши увенчана небольшим фронтоном. Во многих зданиях шатер продолжается вниз от высоты карниза навесом, образующим крышу дровяного сарая. В задней части коттеджа основная крыша может быть продолжена на высоте четырех или пяти футов (иногда меньше) от земли. Такое расположение часто красиво в своих пропорциях.

Двускатная крыша. — Нет ничего проще нарисовать, чем фронтон, но нужно быть осторожным, чтобы его концы непреднамеренно не наклонялись вперед или назад. Нам осталось нарисовать два фронтона и соединить их крышей.

Практика для вида с торца (Рис. 234). — Начертите конец здания, на который должна опираться крыша, пересеките его по диагоналям и поднимите стойку в месте их пересечения. Определите уклон крыши и отметьте его точкой на стойке, соедините эту точку с верхними углами торцевой стены и продолжите крышу так, чтобы получился карниз (рис. 234).

Здание в ракурсе. — Когда мы смотрим в сторону одного угла здания, боковые и торцевые стены становятся в ракурсе, но мы по-прежнему строим фронтон над одним торцом так же, как и над торцом, если смотреть в анфас (на рис. 234). Чтобы сделать это совершенно ясным, предположим, что стены сделаны из стекла (рис. 235).

Стены построены, поднимаем вверх прямо через середину обеих торцевых стен. На стойке в ближнем торце здания отмечаем высоту крыши (2), и ту отметку присоединяем к той В П, к которой стремятся стороны здания. Линия, соединяющая вершины двух стоек (с 1 по 2), теперь будет образовывать конек-столб, а каркас крыши будет завершаться стропилами, отклоняющимися от верхних углов стен к концам конька-столба соответственно. Этот дом-скелет объясняет, как мы должны его нарисовать. Если теперь вы продолжите линии ближней стороны крыши в их направлении вверх, вы обнаружите, что они пересекаются в точке непосредственно над В.П. для торцевых стен здания. Кроме того, если вы продолжите линии на дальней стороне крыши в их нисходящем направлении, они встретятся в точке непосредственно под В.П. для торцевых стенок (это было объяснено в гл. II, рис. 40Б). Но вышеизложенное было лишь демонстративным.

Рис. XLII. Архитектурный рисунок автора.
Некоторые типы шатровых и остроконечных крыш

Практика по рис. 236. — Нарисуйте стены коттеджа. Пересеките ближнюю торцевую стену диагоналями, посередине поднимите стойку. Определите уклон крыши и соедините верхние углы ближней торцевой стены с точкой на вертикальной стойке. завершить фронтон. Линия гребня линейкой до В.П. Продолжить ближний скат крыши найти «в гору» В.П., а от него провести линию до ближнего угла дальней торцевой стены («в гору» В.П. к А). (После небольшой практики направление этой последней линии можно угадать, если мы помним, что она ведет к тому же «в гору» В. П., что и другой конец крыши.)

Шатровый фронтон. — Торцевая отметка фронтона (с верхней линией поддерживающей его стены) образует треугольник (рис. 234). Треугольник и стена стоят в одной плоскости. В шатровом фронтоне вершина треугольника крепится не к концу конька-шеста, а к точке на небольшом расстоянии от его конца, так что треугольник отклоняется назад от торцевой стены (рис. 237).

Практика. — Слегка нарисуйте фронтон, как на предыдущем рисунке. Скопируйте направление одного наклона на бедро (допустим 1-2). Из точки (2), где скат переходит в конек, проведите другой скат вальмы (2-3). Если крыша выступает за стену, образуя карниз, — то один из скатов продолжайте вниз (рис. 238) до нужного (3—4) ; от его конца провести линию до В.П. Другой наклон продолжается до тех пор, пока он не встретится с этой линией (в точке 5).

Крыша шатровая с обоих концов. — Если оба конца крыши образованы вальмой, необходимо применить выработку рис. 237 на обоих концах здания. Это значит, что мы сначала зарисовываем двускатную крышу, а затем находим точки на коньке, к которым подпираются торцевые крыши (рис. XLVI).

Практика. — Слегка нарисуйте крышу, как если бы это был фронтон. Для рис. 239 скопируйте наклон бедра в том конце, который лучше всего виден (скажем, от А до В). Обратите внимание на длину конька, оставшегося от того места, где он встречается с бедром, до его конца, где была вершина фронтона (B – C). От другого конца конька отрежьте длину F–D, эквивалентную той, что уже отрезана. (Как это сделать, объяснялось в главе III, но рис. 240 может освежить вашу память.) Установите отсутствующие стропила D–E. Конек между шатровыми концами может быть настолько коротким, что придаёт зданию вид пирамидальной крыши (илл. XLVI).

Рис. XLIII. Архитектурный эскиз автора
НАСОСНАЯ (КРЫША ВАЛЬМОВАЯ С ОБОИХ КОНЦОВ).

Фронтон с шипами на вершине. — Часто вальмовой является только верхняя часть крыши, так что на некоторой высоте над несущей стеной она представляет собой фронтон. Эффект очарователен своей причудливостью и постоянно встречается (рис. XLVI).

Практика для рис. 241. — Нарисуйте остроконечный коттедж, как и раньше, и линию (к В.П.), где вальмовая крыша соединяется с фронтоном. От ее ближней точки (1) проведите линию по крыше (до В.П.), чтобы найти место соединения второго вальмы и фронтона. Затем соорудить вальмовую крышу, как и раньше.

илл. XLIV. Архитектурный чертеж автора
SUSSEX COTTAGE.

Примечание. — Настоящая польза диаграмм в этой главе состоит в том, чтобы предоставить информацию о (1) том, как строится здание; (2) направление его конструктивных линий в перспективе. Если обе эти точки находятся в уме при наброске, то можно уловить основные черты и быть в состоянии нарисовать их от руки с достаточной точностью, но можно проверить спорную черту — ибо некоторые линии очень обманчивы — применяя кусочки эти диаграммы, когда сомневаетесь.

Бордюрная или мансардная крыша. — это двускатная крыша, у которой верхняя часть скатов шатровая, так что каждая сторона проходит под двумя углами (вместо того, чтобы образовывать одну сплошную линию от конька до стеновой плиты, рис. 242).

Практика для рис. 243. — Скопируйте уклон нижней части крыши и продолжайте его направление, пока он не образует одну сторону остроконечной крыши. Завершите двускатную крышу, как было указано ранее. Проведите линию (отступая к В.П.) через следующий фронтон, чтобы отметить, где крыша принимает новый наклон. На этой линии сформируйте менее крутой фронтон. Проведите линию (B) вдоль плиток (к В.П.), чтобы найти соответствующую точку на дальнем фронтоне. Завершите новый фронтон и сотрите верхнюю часть перспективы.

илл. XLV. Архитектурный эскиз автора.
ВАРМАТНАЯ КРЫША ДАЧИ.

Пирамидальная крыша. — состоит из четырех наклонных сторон, сходящихся в точке над центром здания.

Практика для рис. 244. — Найдите по диагоналям центр здания либо на земле, либо на вершине стен, в зависимости от того, что вам больше подходит. Поднимите вертикаль из центра, скопируйте наклон одной стороны крыши до пересечения с вертикальной линией. Соедините остальные линии крыши с этой вертикалью в той же точке.

На чертеже кирпичной печи (рис. XLVII) мы видим нижнюю сторону крыши; это мы должны сначала нарисовать и найти его центр, затем поставить центральный столб и на нем отметить вершину крыши (рис. 244).

Еще один способ найти центр. Не всегда удобно находить центр крыши только что описанным способом. Давайте рассуждать иначе. Предположим, что вы находитесь в прямоугольной комнате, и что X поставлен вертикально по диагонали через нее так, что концы верхних рычагов касаются двух углов потолка, а нижних — двух углов пола. Размещенные таким образом поперечные линии определяют центр пола (путем отбрасывания вертикальной стойки от их пересечения) точно так же, как и диагонали, лежащие на нем.

Чтобы применить это (рис. 246), рисуя снаружи здания, сначала отметим высоту между воображаемым полом (4, 6) и потолком (1, 3) там, где они соприкасаются с углами o; стены (рис. 246) и проведите диагонали так, как если бы мы могли видеть стены насквозь.

илл. XLVII. Архитектурный рисунок автора.
A СУССЕКСКАЯ КИРПИЧНАЯ ПЕЧЬ (ПИРАМИДАЛЬНАЯ КРЫША).

Односкатная крыша — Плоская наклонная крыша, обычно прямоугольной формы, примыкающая вверху к стене. Было бы оскорблением ума читателя, если бы я описал, как он должен нарисовать это, но ему можно было бы без обид напомнить о правиле III, гл. II, поэтому добавляю рис. 247.

ДЕТАЛИ

Фронтоны. — В больших домах, которые дают больше возможностей для архитектурного дизайна, фронтон становится заметной чертой. Здесь изображен красивый комплекс из трех фронтонов (рис. L). Кирпичные ряды, выступающие из камня, и резные линии облицовки составляют простой, но богатый фасад.

При рисовании сложного рисунка лучше заключить его в треугольник. Некоторые, если не все, выступающие формы будут касаться треугольника. Эскизный план, как указано в гл. IV, может быть использован. Конечно, при равной высоте фронтонов линия от вершины ближнего, отступая к В.П. зафиксирует высоту любых других, а аналогичные линии дадут высоту и направление рядов камней, рядов кирпичей и т. д.

Баржаборты. — Наша диаграмма (рис. 248) даст ключ к рисованию тех прекрасных досок на деревянных крыльцах и фронтонах домов, которые можно увидеть в Херефордшире, Чешире и других местах. Помните, что проекция плитки за лицевую сторону досок может частично скрыть одну сторону доски в ракурсе; поэтому лучше всего сначала набросать всю доску баржи, а затем частично скрыть ее за выступающими плитками.

илл. XLVII. Архитектурный рисунок автора.
A СУССЕКСКИЙ КИРПИЧ — ПЕЧЬ (ПИРАМИДАЛЬНАЯ КРЫША).

Слуховые окна. — Слуховое окно по фасаду и потолку повторяет в миниатюре конструкцию торца остроконечной дачи. Фронтон может быть высоким или низкорослым, вертикальным или шатровым. Конек будет длинным или коротким вследствие положения окна в крыше или наклона последней (рис. LI).

илл. XLVIII. Эскиз автора.
Эта группа зданий интересна своей многотипностью, в том числе композиционными формами Пирамиды и Павильона.

Практика (рис. 249). — Нарисуйте все слуховое окно, кроме пересечения его линий с линиями крыши, как фронтон. Скопируйте уклон крыши в том месте, где он соприкасается со стороной слухового окна (2-1). (Если уклон кровли уже начерчен, отнять линию от 1 до «в гору» В.П. крыши, чтобы найти уклон линии 1-2.) От середины подоконника провести еще одну вверх по скату крыша до соприкосновения с коньком слухового окна (4); соединить 4 с 2.

Рис. XLIX. Архитектурный рисунок автора.
САССЕКСКАЯ ЛАТУНА.

Рис. Л. Набросок автора.
НЕКОТОРЫЕ ВИДЫ ФРОНДАНОВ.

Шатровое слуховое окно можно без лишних слов объяснить по схеме (рис. 250). Если боковые стороны окон зашиты досками, проследите, чтобы их линии шли к В.П. используется для нижнего края черепицы на мансардной крыше. Здесь также следует упомянуть въезд на тележке в амбар, так как один и тот же рецепт без жонглирования подойдет для обоих.

Рис. ЛИ. Нарисовано Автором.
МАНСАРНЫЕ ОКНА.

Н.Б. — было бы лишним детализировать постройку сарая; он очень похож на фермерский дом.

Дымоходы. — Дымоходы коттеджей в Суррее или Сассексе настолько замечательны по своим пропорциям и особенностям, что их нельзя не заметить. Нет необходимости вводить в игру новые правила, но нужно соблюдать старые и проводить некоторое тщательное наблюдение (илл. LII). Это в равной степени относится к более претенциозным дымоходам на красивых зданиях по всей стране. Их нельзя нарисовать убедительно, если не понятен их план или горизонтальный разрез; поэтому я должен посоветовать изучить их с разных точек зрения и сделать набросок их плана, прежде чем приступать к рисованию.

Вернуться в наш коттедж в Сассексе. Наиболее распространенной формой является внешний дымоход с основанием огромных размеров для обеспечения «нижнего» очага и угловых уголков. Массивное основание местами уменьшено в ширину; градиент между основанием и меньшим, который он дает, защищен плиткой от атмосферных воздействий. Край плитки иногда скрыт декоративным парапетом. Иногда глубина основания, а также ширина разделяют это уменьшение по типу контрфорса. Но чаще торец основания и вал находятся в одной вертикальной плоскости.

Дымоходам, проведенным через крышу, а также этим наружным трубам часто придают вид стройности их стволов благодаря хитроумному способу их установки на основании. В некоторых случаях несколько валов могут быть полураздельными; другие поставлены под углом к ​​основанию (рис. 251), звездчатые; или несколько, хотя и квадратные с основанием, могут быть не на одной линии (рис. 252), Fro. 251. так, чтобы между ними оставались необычные прямоугольники. Оголовки валов расширяются за счет последовательных рядов выступания кирпичей (илл. LII).

В наружных дымоходах углы между задней частью шахты и крышей часто перекрываются небольшой остроконечной крышей, чтобы избежать желоба в месте соединения крыши с дымоходом.

Башни. — Квадратная в плане башня, увенчанная невысоким шпилем-пирамидой, представляет собой обычно встречающуюся форму. Положение окон, независимо от того, расположены ли они попарно или по центру, определяется диагональными линиями, пересекающими каждую грань башни. Мы уже научились рисовать саму башню с ее группами ровных отступающих линий, сходящихся вправо и влево в В.П. на линии горизонта или в одной П. В.П., в зависимости от нашей точки зрения. Мы также не пренебрежем проведением направляющих линий поперек одной стороны стены или их отступанием от других из этой группы, чтобы найти высоту окон, одинаково расположенных на другой стороне (рис. 253). Мы также должны сделать это для «длинной и короткой» работы угловых камней, если они расположены симметрично; или мы можем пойти на это, просто чтобы оценить их высоту под дальним углом.

Рис. ЛИИ. Эскиз автора.
ДЫМОХОДЫ НА ДВУСТОРОННИХ КРЫШАХ.

Зубчатые стены. — Характер парапета или зубчатой ​​стены может потребовать некоторого мастерства, в частности, когда зубчатая стена имеет заглушку или молдинг, продолжающий ее контур. Расстояние между определенным числом зубчатых стен и их промежутками будет измеряться одним из методов, объясненных в гл. III. Это будет отработано на лицевой стороне стены, а затем будут проведены отступающие линии на каждом интервале через толщину стены (или вверх по наклону наличника), чтобы определить заднюю линию зубчатых стен. Таким образом будет получена вертикальная ширина каждого интервала (рис. 254 и 255).

Контрфорсы. — Для наших целей мы можем рассматривать контрфорс в плане как полуквадрат (рис. 256) или, скорее, как два концентрических полуквадрата, внутренний из которых представляет собой вал. Основание сужается к стержню за счет наклонного «отступа». Также могут быть молдинги или струны из главного здания, проходящие вокруг контрфорса.

Рис. ЛIII. Рисунок автора
BITRPHAM CHURCH

Практика. — Нарисовать основу. Найдите середину его верхней линии сзади и из нее поднимите стойку. Скопируйте наклон в одном углу «отступа», продолжайте его направление до тех пор, пока он не встретится со стойкой позади основания. К этому стыку присоединяем каждый угол основания (рис. 257). Поместите вал на уменьшенную верхнюю часть основания, теперь он готов к этому. Повторите операцию для любого подобного уменьшения обхвата вала, указанного выше.

Шпиль. — Шпиль пирамиды может быть установлен непосредственно на стенах башни с нижним рядом плиток, образующим карниз, или может подниматься изнутри парапета или бойницы. В любом случае мы находим центр башни (поясняется на рис. 246), поднимаем там стойку; определить высоту шпиля; сделайте его вершину на стойке и завершите шпиль (уже объяснено на рис. 244).

При скрытом основании шпиля: парапетом (рис. LIV) рисуем нижнюю сторону двух концентрических квадратов в ракурсе (рис. 258). Пространство между ними будет представлять собой ширину стен башни, а шпиль будет стоять на внутреннем квадрате. Эти квадраты будут начерчены на той высоте, где стены соприкасаются с парапетом (рис. 259).

Рис. ЛИВ. Архитектурный эскиз автора.
НЕКОТОРЫЕ НИЗКИЕ ШПИЛЬКИ.

Составная пирамида. — Интересный вариант шпиля пирамиды показан на рис. 260. Он состоит из пирамиды с раскидистым основанием. Это основание на самом деле является нижней частью шпиля с более низким тоном.

Практика. — Скопируйте наклон пирамиды башни, пока она не встретится с вертикалью, которую мы всегда рисуем в середине башни. Над этой пирамидой на нужной высоте помещается высокий шпиль.

Следующая страница
Купола, башни и шпили Предыдущая страница
Как рисовать кривые

: общие типы и преимущества

Кэти Бартон | Обновлено 22 марта 2023 г.

Купить

Вальмовая крыша имеет конструкцию, в которой все четыре стороны скатываются. Это самоподдерживающаяся кровля, что делает ее одной из самых конструктивно прочных и ветроустойчивых типов крыш.

Но существует более одного типа шатровой крыши, что может привести к путанице. Кроме того, в некоторых домах используется комбинация вальмовой и двускатной крыш.

Если вы планируете установить четырехскатную крышу в своем доме, вот что вам следует знать.

Обзор конструкции вальмовой крыши

Все стороны вальмовой крыши наклонены вниз. В квадратных домах четыре стороны вальмовой крыши образуют вершину. В прямоугольных домах стороны вальмовой крыши сходятся, образуя конек.

Шаг вальмовой крыши может варьироваться в зависимости от стиля.

Некоторые стили имитируют форму пирамиды, в то время как другие представляют собой смесь вальмовых крыш с другими типами, такими как двускатная.

5 Наиболее распространенные типы вальмовых крыш

Шатровые крыши могут принимать различные формы и размеры. Вот наиболее распространенные типы:

1. Стандартная четырехскатная крыша – традиционная четырехскатная крыша на прямоугольном доме с четырьмя наклонными сторонами, которые сходятся на коньке.
2. Шатровая крыша в виде пирамиды . Шатровая крыша в виде пирамиды — это то, что вы увидите на квадратных строениях. У него четыре равные стороны, которые сходятся в одной точке.
3. Шатровая и ендовная крыша – Шатровая ендовная крыша возникает, когда дом имеет Т-образную или L-образную форму, а не стандартный прямоугольник. У этой крыши есть долина, где сходятся несколько шатровых крыш.
4. Полувальмовая – Полувальмовая или полувальмовая крыша сочетает в себе стили двускатной и шатровой крыш. Крыша начинается с двускатной конструкции, но верхние точки шатровые.
5. Голландская двускатная крыша – Голландская двускатная крыша представляет собой вальмовую крышу с фронтоном наверху.

Шатровая крыша или двускатная крыша

Двускатная крыша является самой простой конструкцией крыши. Он имеет две ровные стороны, образующие вершину посередине.

Двускатные крыши — самые простые в строительстве и, следовательно, одни из самых дешевых вариантов. Поскольку эти крыши скатные и не имеют плоских участков, они идеально подходят для районов с сильным дождем или снегом.

Шатровые крыши хорошо себя чувствуют в экстремальных климатических условиях. Их конструкция делает их самоподдерживающимися и лучшим выбором для кровли при сильном ветре и ураганах. И, поскольку они эстетичны, они могут повысить привлекательность бордюра.

Какими бы прекрасными они ни были, у них есть два потенциальных недостатка. Во-первых, четырехскатные крыши дороже двускатных. Во-вторых, так как у них больше швов, у них больше шансов протекать.

Шатровая крыша может быть лучшим вариантом, если вы живете в районе, где часто бывают сильные ветры. С другой стороны, двускатная крыша лучше, если вы не беспокоитесь о сильном ветре и хотите что-то простое в обслуживании.

Шатровая крыша и вальмовая крыша

Некоторые путают четырехскатную крышу с двускатной, но это не одно и то же. Вальмовая крыша представляет собой двускатную конструкцию с двумя симметричными скатами с обеих сторон. Верхний склон обычно пологий, а нижний — крутой.

Вальмовые крыши прекрасно отводят воду от дома, но не подходят для районов с сильным снегопадом. Они также не так устойчивы к ветру, как четырехскатные крыши.

Вальмовая и вальмовая крыши максимально увеличивают пространство чердака. Но четырехскатная крыша — лучший выбор, если вы живете в экстремальном климате.

Плюсы и минусы вальмовой крыши

Существует много типов вальмовых крыш, и они подходят для всех типов домов. Если вы рассматриваете вальмовую крышу для своего дома, вот плюсы и минусы:

Плюсы вальмовой крыши:

• Эстетика – Вальмовые крыши имеют множество вариаций, и почти все они добавят вашему дому привлекательности.
• Самостоятельная фиксация – Поскольку вальмовые крыши являются самонесущими, они обладают большей структурной целостностью, чем многие другие типы крыш.
• Идеально подходит для сильного ветра – Конструкция вальмовых крыш помогает им противостоять сильному ветру. Это один из лучших вариантов для районов, подверженных ураганам.
• Превосходный дренаж – Наклон вальмовых крыш предотвращает накопление дождя или снега.

Минусы вальмовой крыши:

• Дороговизна . Иногда сложная конструкция вальмовой крыши может сделать ее намного дороже, чем стандартная двускатная крыша.
• Предрасположенность к протечкам – На вальмовых крышах больше швов, чем на многих других крышах, что повышает вероятность протечек.

Примеры вальмовых крыш

Если вам нужно вдохновение, вот некоторые из самых популярных стилей вальмовых крыш.

Стандартная четырехскатная крыша дома в островном стиле

Традиционная четырехскатная крыша имеет четыре стороны, которые соединяются с пиком или коньком, в зависимости от формы дома.

Стандартные вальмовые крыши являются одними из самых дешевых в этом стиле, поскольку их конструкция очень проста.

Шатровая и ендовильная крыша на традиционном одноэтажном доме

Шатровая и ендовильная крыша состоит из нескольких секций шатровой крыши, которые встречаются и образуют ендовы. Обычно они имеют Т-образную или L-образную форму, но могут варьироваться.

В этом традиционном доме легко увидеть, как соединяются несколько крыш.

Голландская двускатная крыша в деревенском доме

Если вы задумали сделать комбинацию вальмовой и двускатной крыш, вот один из способов сделать это.

Такая крыша называется голландским фронтоном. Он начинается как вальмовая крыша, а затем имеет фронтон наверху. Иногда фронтон небольшой, но в этом случае домовладелец решил разместить большой фронтон в центре.

Часто задаваемые вопросы (FAQ)FAQ

Дома каких типов лучше всего смотрятся с вальмовыми крышами?

Шатровые крыши являются одним из самых универсальных стилей и подходят для любого типа дома. Хотя вы обычно видите шатры на домах в георгианском и французском колониальном стиле, они подходят для любого дома. Вы легко найдете примеры современных, фермерских и деревенских домов с шатровыми крышами.

Почему текут вальмовые крыши?

Шатровые крыши протекают, потому что они имеют больше швов, чем крыши других стилей, таких как двускатные или вальмовые. Чем больше швов в кровле, тем больше шансов на протечки. Убедиться, что ваша крыша закреплена и правильно залита, — это способ номер один предотвратить протечки. Осматривайте крышу ежегодно или после сильных ураганов на наличие повреждений.

Как долго служат вальмовые крыши?

Срок службы вальмовой крыши зависит от используемого материала, вашего климата и того, насколько хорошо вы ухаживаете за крышей. В зависимости от кровельного материала вы можете ожидать, что ухоженная вальмовая крыша прослужит пятьдесят и более лет.

Стандартная вальмовая крыша имеет четыре наклонных стороны, которые сходятся на пике или коньке. Есть несколько вариантов шатровой крыши; некоторые из них сложны и сочетают в себе несколько стилей крыши.

Шатровые крыши отлично подходят для повышения привлекательности дома. Но помимо их очевидной приятной эстетики, они также являются самонесущими и являются одной из лучших крыш для районов с сильным ветром и подверженных ураганам. Самый большой недостаток вальмовых крыш заключается в том, что они с большей вероятностью протекают, поскольку имеют дополнительные швы.
