Чертежи бетономешалки своими руками: ручная, электрическая, из бочки, стиральной машинки, чертежи, фото

Бетономешалка: виды, чертежи, инструкция

Сделать своими руками бетономешалку – отличное решение, которое поможет сэкономить средства на покупке аппарата, который нужен только на несколько дней. Разбираем популярные схемы.

Ни одна стройка не обойдется без замешивания бетонного раствора. Добиться однородности, перемешивая цементную смесь руками, практически невозможно, да и затраты труда на эту операцию неоправданно велики. Но и покупать бетономешалку ради пары недель стройки зачастую нерентабельно. Разберемся, можно ли смастерить бетономешалку самому из подручных материалов, и что для этого потребуется.

Ручная из подручных материалов

Применение агрегатов для смешивания компонентов цементного раствора, работающих на мускульной силе, оправдано по многим соображениям. Во-первых, они гораздо дешевле электрических аналогов. Во-вторых, далеко не каждая стройплощадка электрифицирована. В-третьих, для изготовления небольшого количества раствора возможностей ручной установки для смешивания вполне достаточно.

Смастерить самому проще именно ручную бетономешалку. Такие конструкции, как правило, довольно незамысловаты. Для сооружения такого устройства потребуется сварочный аппарат и некоторые навыки работы с металлом, но все же это гораздо проще, чем изготовление электрического устройства.

Прежде всего, понадобится емкость, в которой будет смешиваться раствор. Ее объем – 40-50 литров. Больше будет сложно промешать, меньше – будет производить слишком маленькие порции раствора.  В роли емкости обычно выступает стальная бочка. В ее дне придется вырезать люк для загрузки компонентов. Люк снабжают резиновым уплотнителем и привешивают на петли. Зафиксировать люк в закрытом положении поможет 1-2 комплекта скоб с навесным замком.

[important]Интересный вариант – алюминиевая фляга (в посуде такого типа привозят на продажу молоко). Фляга имеет преимущество: у нее уже есть застегивающаяся горловина, через которую можно с удобством загружать компоненты смеси и выгружать готовый раствор. Недостаток – проблемы при сваривании алюминия с железом. [/important]

Для сооружения ручного аппарата ля смешивания сваривают раму из обрезков труб или металлического уголка. К полученному каркасу приваривают шарниры (к примеру, подойдут водопроводные муфты). Емкость закрепляют на пропущенном через муфты валу (он должен иметь несколько меньший диаметр). Один конец вала дважды изгибают, формируя рукоять. Можно также наварить штурвал, но это более сложная конструкция.

Для закрепления емкости на валу существует два варианта:

• Более простая разновидность предполагает пропускание оси (либо крепление ее по бокам емкости) так, чтобы ось вращения шла через горизонтальный центр тяжести. Укрепленную таким образом бочку легко раскрутить. Недостаток – менее качественное смешивание раствора.

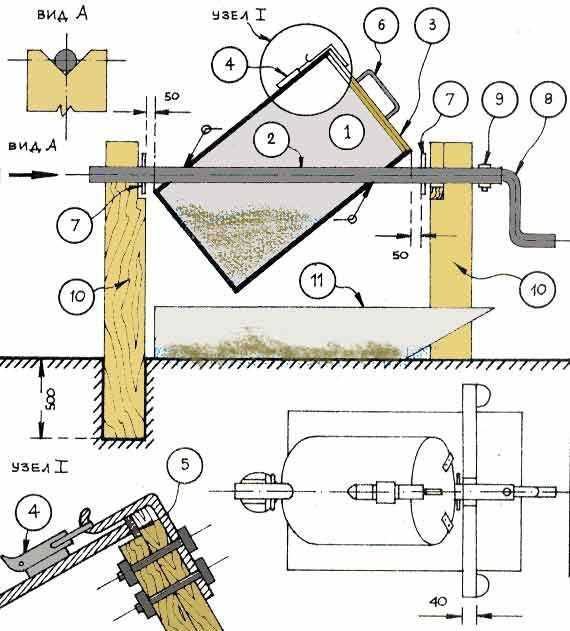

• «Пьяная» бочка. У это разновидности ось вращения идет через емкость наискосок. Тогда при вращении бочка вихляет из стороны в сторону, переваливая раствор от стены к стене. Такой специфический характер движения обеспечивает более качественное смешивание. Но конструктивно такой тип крепления чуть сложнее.

[important] Емкость, которая станет основой для бетономешалки, должна иметь толстые стенки. В противном случае трудно гарантировать долгую службу конструкции.[/important]

В дальнейшем конструкция может быть снабжена электрическим приводом. Для того чтобы узнать как замесить раствор для фундамента пропорции читайте в этой статье.

Электрическая

Электрическая бетономешалка по многим параметрам гораздо выгоднее ручной. С работой на таком агрегате вполне справится один строитель, силы не расходуются впустую, качество готового раствора получается весьма высоким. Но соорудить такое устройство без глубоких познаний в механике и электротехнике практически невозможно.

Прежде всего, необходимо определиться с мощностью привода. Она зависит от объема емкости и способа смешивания. Мощный электродвигатель легко справится с большими объемами раствора. Но для его питания потребуется напряжение в 380 В, а далеко не каждая строительная площадка снабжена таким питанием.

Наиболее простая установка основана на вибрационном принципе. В качестве привода в ней выступит перфоратор. Он должен соответствовать определенным требованиям:

• Мощность – не менее 1000 Вт, но лучше – 1,3 кВт и более.
• Наличие ударного механизма принудительного типа.

Снабженный миксерной насадкой, такой перфоратор вполне способен вымешать раствор для заливки стяжки пола. Чтобы не держать увесистый перфоратор в руках во время смешивания, для него сооружают кронштейн, закрепляемый на стенку емкости.

При сооружении простейшей вибрационной мешалки на базе перфоратора важно правильно подобрать емкость для смешивания. Бочку подбирают высокую, цилиндрической формы. Радиус бочки подбирают немного большим, чем радиус лопастей миксера. От плоскости лопастей до дна бочки расстояние выставляют равным радиусу бочки. Вал перфоратора должен проходить строго по центру бочки.

[important]Диаметр круга лопастей (вибратора) берут в 25 см на каждые 1300 Вт мощности. [/important]

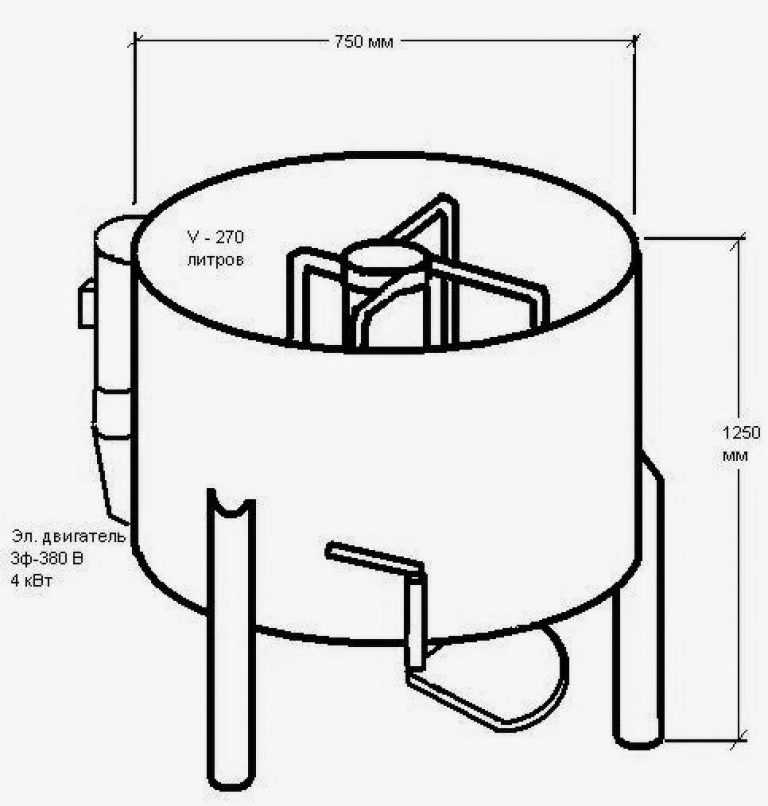

Более сложной конструкцией является мешалка с электрическим приводом. Для нее придется соорудить редуктор для понижения оборотов.   Мощность привода рассчитывают так:

• При схеме с «пьяной» бочкой или наклонным расположением смешивающего резервуара на каждый литр замешиваемого раствора понадобится мощность в 20 Вт.
• Если ось вращения расположена горизонтально, будет достаточно мощность в 15 Вт/л.

[warning]Не перегружайте мотор! Если его мощность – 1 кВт, то более 50 л замешивать не допускается, даже если в резервуар еще помещаются компоненты. Превышение допустимого объема выведет мотор из строя.[/warning]

Скорость вращения также имеет немалое значение. Если емкость миксера будет  оборачиваться меньше, чем 30 раз в минуту, процесс замешивания раствора затянется. А вот при вращении, более быстром, чем 50 об./мин, мешалка начнет разбрызгивать раствор. Соорудить редуктор, который обеспечит нужное количество оборотов, самому довольно непросто.

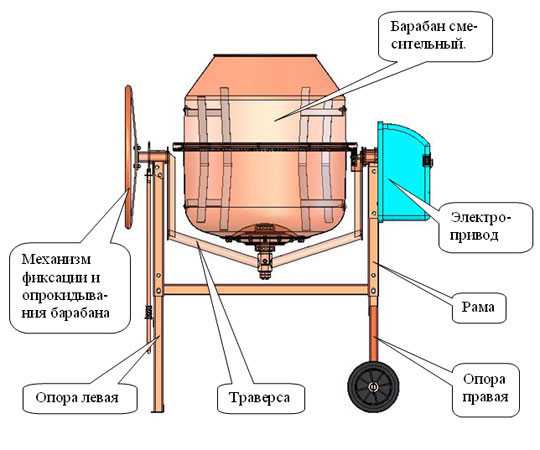

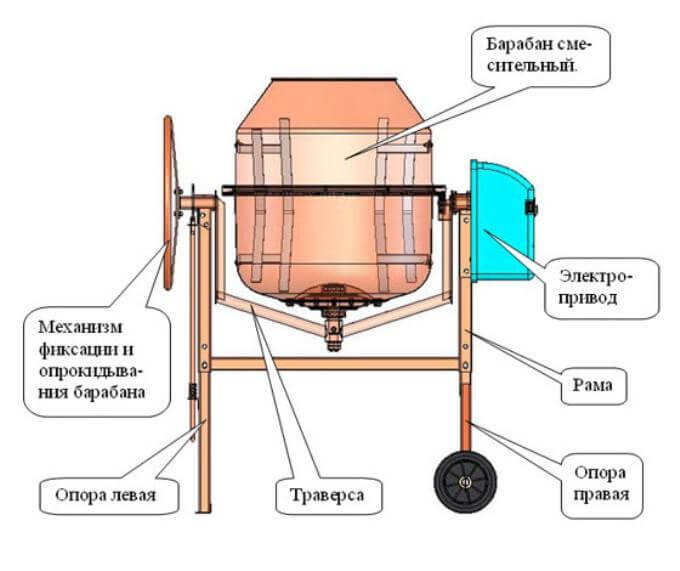

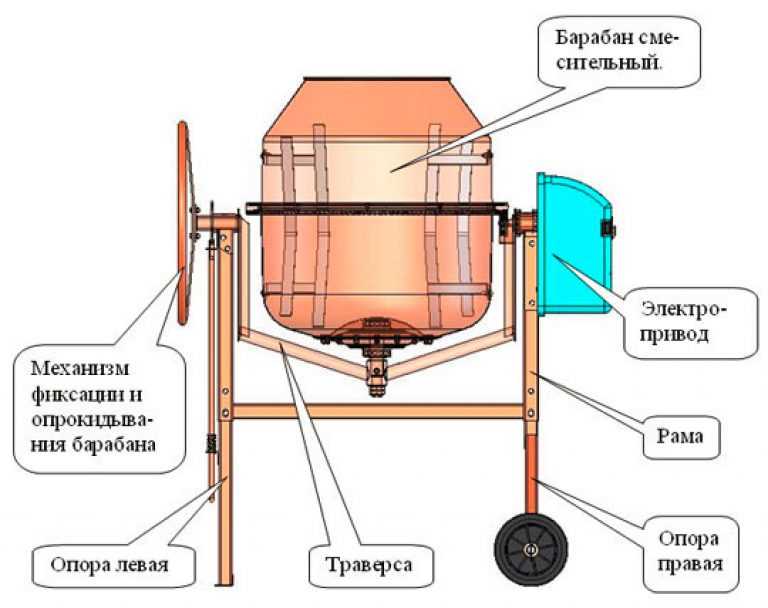

Чертежи и схемы: как сделать, где искать

Разумеется, перед тем, как приступать к работе, следует четко понимать, что именно и как вы будете делать. Для более четкого понимания того, что предстоит сделать, стоит подготовить черте будущего устройства.

На просторах сети Интернет сегодня можно отыскать немало вариантов чертежей бетономешалок. Такие схемы содержат сведения как о простых, примитивных по исполнению конструкциях, так и о весьма сложных изделиях, не выполнимых без специального инструментария. Но не всегда готовый чертеж подойдет именно под ваши задачи.

Сделать чертеж самому по всем правилам удастся тем, кто обладает определенными инженерными навыками. Тем же, кто не может чертить сам, помогут компьютерные программы. Но даже если вы не можете начертить будущую бетономешалку во всех подробностях, не поленитесь сделать хотя бы приблизительную схему, чтобы понимать, что и как предстоит делать.

Необходимые инструменты и материалы

Для работы понадобится довольно много инструмента. Разумеется, набор можно скорректировать, исходя из того, что имеется в вашем арсенале, и какую именно конструкцию вы будете изготавливать.

[warning]Мы будем исходить из того, что будущая бетономешалка будет иметь сварную металлическую станину. Встречаются схемы, основанные на деревянной станине. Такую конструкцию изготовить проще, но ожидать от нее долгой службы не приходится.[/warning]

Прежде всего, понадобится сварочный аппарат. Он имеется далеко не в каждом доме, а покупать его ради одной работы слишком дорого. Но в крупных городах имеется возможность взять сварочный аппарат в аренду. Также нужна маска, электроды, защитная одежда и перчатки. Сварочные угольники не обязательны, но могут сильно облегчить работу.

Еще понадобится комплект инструмента для работы с металлом: болгарка, трубогиб, ножницы по металлу, отрезные и шлифовальные круги. Также нужны инструменты для разметки – чертилки, кернер, рулетка.

Как сделать бетономешалку своими руками. Пошаговая инструкция

Порядок работы, описанный в этом разделе, подойдет для сооружения ручной мешалки типа «пьяная бочка». Для сооружения устройств других типов его придется видоизменить. Вот основные шаги:

• Составление проекта, определение объема бочки и размеров всех деталей будущей мешалки.
• Нарезка труб для изготовления станины.
• Сборка опорной станины для мешалки, приваривание к ней муфт.
• Подготовка резервуара: прорезывание люка, приваривание петель и проушин для замка.
• Проведение оси в муфты, прикрепление бочки к оси.
• Фиксация оси в муфтах с помощью гаек.

[important]Не забывайте тщательно промазывать подшипники пластичной смазкой (например, солидолом). Так будет легче работать, кроме того, увеличивается срок эксплуатации самодельной мешалки.[/important]

При конструировании самодельной мешалки необходимо строго соблюдать требования ТБ. Все шестеренки следует закрывать кожухами, электрическую схему – заземлять, металлические части – зачищать от заусенцев.

Советы профессионалов

Соорудить бетономешалку своими руками вполне возможно. Но для этого понадобится немало знаний из области механики, металлообработки, электротехники. Чтобы не подбирать все параметры, используйте опыт людей, которые уже конструировали бетономешалки. Мы предлагаем несколько видео, содержащие обзор технологии изготовления вполне работоспособных моделей:

Несмотря на некоторые трудности, сделать бетономешалку самому вполне можно. Такой самодельный агрегат позволит существенно сэкономить средства. Также можно рассмотреть варианты покупки агрегата б/у либо аренды бетономешалки на время строительства.

Как сделать бетономешалку своими руками: видео и чертежи

Содержание

1. Для чего необходима бетономешалка?
2. Технология изготовления бетономешалки
3. Этапы изготовления бетономешалки своими руками
4. Изготовление емкости
5. Монтаж основания
6. Монтаж двигателя

Многим нравиться на своем приусадебном участке проводить ремонт своими руками. Чтобы поправить фундамент дома, залить дорожки, поставить изгородь на столбиках, необходим такой агрегат, как бетономешалка. Приобретать промышленную модель нет никакого смысла, потому что это выйдет очень дорого. В этом случае отличным решением будет изготовление бетономешалки своими руками, для которой не потребуются большие финансовые затраты. Так как же сделать бетономешалку самостоятельно? Благодаря представленному видео можно наглядно увидеть весь процесс такого изготовления.

Для чего необходима бетономешалка?

Многие считают, что небольшое количество раствора можно легко перемешать с помощью лопаты. Однако, в результате этого получается смесь очень низкого качества. Дело в том, что мешать раствор в корыте лопатой очень тяжело. Такая физическая нагрузка не каждому под силу, поэтому легче установить бетономешалку, собранную своими руками из бочки.

Бетон хорошего качества не получится и в том случае, если использовать дрель. При закреплении ее на кронштейне в смеси остаются комочки песка. Дрель не только должна крутиться, но и перемещаться вперед-назад и по кругу. Часто инструмент не выдерживает такого напряжения и ломается.

Чтобы понять принцип работы самодельной бетономешалки своими руками, которую изготавливают для небольшого объема работ, необходимо рассмотреть процесс размешивания раствора. Существует 3 способа:

• гравитационный метод;
• вибрационный метод;
• механический метод.

Гравитационный метод. В промышленности такой способ не применяют, потому что полученный цемент имеет низкое качество. В результате гравитационного перемешивания емкость переваливается, компоненты начинают «шлепаться» друг на друга и смешиваются в относительно однородную массу.

Вибрационный метод. Считается самым надежным способом производства бетона в промышленности. В зафиксированной бадье начинает движение вибромиксер, в результате чего получается высококачественный раствор.

Механический метод. Используется только вместе с гравитационным. При этом или миксер начинает вращаться в неподвижной бадье, или бадья с выступами внутри осуществляет вращение.

Технология изготовления бетономешалки

Существует большое количество самодельных агрегатов, которые приспосабливают для изготовления бетона. Самую простую конструкцию можно сделать из обыкновенного молочного бидона, большой кастрюли, старой выварки. Чертеж ее довольно прост, а технология изготовления еще проще:

• приваривают емкость к оси;
• в крышку просовывают палку, кусок трубы или резиновый жгут и очень сильно притягивают крышку к ручкам;
• для упрощения конструкции муфты не используют, а прорезают в станине дугообразные выемки и укладывают на них ось.

Чтобы сделать более практичный агрегат, необходимо использовать другие чертежи.

Этапы изготовления бетономешалки своими руками

Изготовление емкости

Перед тем как приступить к созданию бетономешалки своими руками, следует выбрать емкость. Лучше всего использовать для этого металлические бочки, которые могут вмещать не меньше 200 л. Именно такой объем считается оптимальным для того, чтобы замесить необходимое количество бетона за один раз. Баки из пластика лучше не использовать, так как долго они не прослужат.

Для изготовления бетономешалки потребуется бочка с крышкой и дном. Если емкость изначально не имеет крышки, то ее следует приварить, вырезав из листа металла. После этого ко дну и крышке бочки следует прикрепить фланцы с подшипниками. В боку вырезают люк, через который впоследствии будут засыпать компоненты раствора. Такое отверстие лучше всего проделывать поближе к тому торцу емкости, который в процессе работы бетономешалки будет находиться ниже. Вырезанная часть бочки будет использоваться как крышка для люка. Закрепляется она при помощи шарниров и какого-либо запорного устройства.

Чтобы раствор лучше перемешивался, на внутренние стенки бочки приваривают лопасти под углом 30 – 40 градусов. Угол наклона рассчитывается таким образом, чтобы в процессе перемешивания бетон смог «выталкиваться» наружу. Кроме того, такие лопасти можно закреплять не на стенках, а на самом вале устройства.

Если подходящую емкость найти не удается, то ее можно сделать своими руками. Для этого будут нужны следующие инструменты и материалы:

• листовой металл толщиной 1,5 – 2 мм;
• сварочный аппарат;
• вальцы;
• деревянная киянка или молоток.

Перед тем как начать резать металл, следует подготовить чертежи с указанием необходимых размеров. Чтобы изготовить корпус бетономешалки, потребуется центральная круглая секция, дно емкости и два усеченных конуса, составляющие нижнюю и верхнюю часть конструкции. Детали, разрезанные по разметке, необходимо загнуть в кольца. Удобнее делать это при помощи вальцов. После подгонки всех деталей швы надежно сваривают.

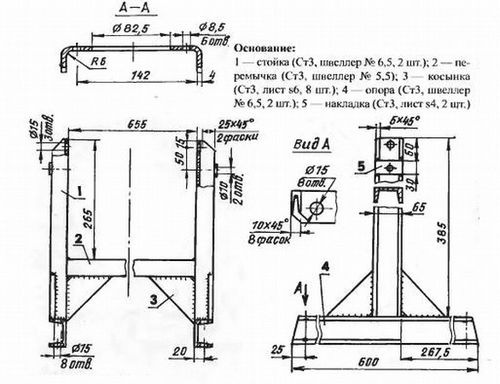

Монтаж основания

Самодельная бетономешалка должна иметь надежное и устойчивое основание. В противном случае конструкция может перевернуться во время работы. Если не предполагается загружать в нее большое количество бетона, то остов лучше сделать из квадратного деревянного бруса, имеющего сечение 10х10 или 15х15 см. Чтобы основание конструкции не смогло пострадать от вибрации во время работы, то следует воспользоваться соединениями типа «в полдерева» или «в шип». После сборки необходимо все стыки хорошенько проклеить и стянуть саморезами.

Если требуется создать более надежный и долговечный агрегат, следует отдать предпочтение раме, которую сваривают из металлического уголка размером не меньше, чем 45х45 мм. Можно также использовать швеллер. Если нет газосварочного аппарата, то раму крепят при помощи заклепок или гаек с болтами.

Если есть такое желание, то основание можно оснастить колесами. Для этого потребуется ось без подшипников и сами колеса. Такую бетономешалку легко переворачивать и перемещать. Собирая основание, необходимо обязательно предусмотреть ручки. С их помощью устройство можно передвигать.

В процессе сборки рамы обязательно предусматривают место для двигателя. Также необходим будет противовес, чтобы при выгрузке бетона конструкция не опрокинулась. Если планируется выгружать раствор лопатой, то в этом случае противовес будет не нужен. Все эти моменты должны быть предусмотрены во время создания чертежа.

Монтаж двигателя

Чтобы сделать бетономешалку более эффективной, необходим любой однофазный мотор, скорость вращения которого составляет не более 40 об/мин.

Многие мастера, создающие самодельную конструкцию, советуют использовать электродвигатели от старых стиральных машин, вышедших из строя, таких, как «Волна» или «Чайка». Такие моторы способны работать длительное время и не перегреваться. Выбирая двигатель, следует помнить, что оптимальная скорость вращения бадьи составляет 20 – 30 об/мин. Для этого используют различные редукторы. Однако оптимальным и простым вариантом является использование шкива и приводного ремня.

Вместо двигателя от стиральной машины, можно использовать мотор от мотоцикла или работающего на бензине мопеда. В этом случае бетономешалка не будет нуждаться в электропитании и ее можно использовать в любых условиях. Крепление двигателя осуществляется при помощи 4 болтов к кронштейну или на раму, которые привариваются к корпусу редуктора.

Однако самодельная бетономешалка способна работать и при помощи ручного управления. В этом случае ни электричество, ни бензин для нее не понадобятся. Такое простейшее устройство является мобильным, легким в сборке, а управлять им способен каждый. Единственным его недостатком считается присутствие помощника для замешивания раствора.

В завершение сквозь емкость конструкции продевают вал. Чтобы устройство было более устойчивым, его следует вкопать в землю под углом в 30 градусов.

Таким образом, чтобы сделать бетономешалку своими руками, никакие особые навыки не нужны. Более наглядно процесс изготовления можно увидеть на видео. Перед тем как начать собирать такое устройство, следует воспользоваться чертежами. Они помогут правильно и точно создать самодельную конструкцию без серьезных финансовых вложений.

Когда вам нужна бетономешалка?

Поиск

Дом Бетон Когда вам нужна бетономешалка?

Если вам нужно смешать бетон, тачка и мотыга справятся с этой задачей. Но этот метод требует много времени и энергии, поэтому он лучше подходит для небольших работ. Для больших проектов вам понадобится портативная бетономешалка.

Что такое бетономешалка?

Переносную бетономешалку можно приобрести в местном центре благоустройства дома, и обычно она уже готова к сборке. В коробку входят подставка, барабан, лопасти для смешивания, колеса и крепеж.

Эта машина недорогая, если вы планируете заниматься множеством конкретных проектов. Смесители со стволом объемом 5 кубических футов могут стоить 300 долларов. Но если это слишком круто, вы можете арендовать его на несколько часов примерно за 35 долларов.

В любом случае работать с бетономешалкой очень удобно. Просто залейте бетонную смесь Quikrete и добавьте воды, как указано на упаковке, и включите машину.

Когда бетонная смесь будет готова, можно заливать ее в форму и оперативно чистить барабан. Этот процесс прост и избавляет от догадок и усилий при смешивании бетона.

Это особенно полезно для крупных проектов, где нельзя терять ни минуты.

Когда использовать бетономешалку

1. Установка фундамента

Нужно сделать плиту для сарая? Тогда вам понадобится быстрый прогресс, потому что установка фундамента — это только первая часть проекта, а постройка сарая займет еще больше времени. Это требует портативной бетономешалки!

Даже если вы добавляете существующий навес к фундаменту, это все равно требует много времени. Поэтому вам понадобится самый эффективный инструмент для смешивания бетона — миксер.

2. Заливка внутреннего дворика

Если вы заливаете внутренний дворик или добавляете его к существующему внутреннему дворику, вам потребуется смешать много бетона. Но нужно учитывать не только размер проекта; это также время.

Вам нужно смешать бетон, залить его в форму и закончить, не оставляя слишком много времени между каждой заливкой. Таким образом, бетон остается работоспособным и не начинает сохнуть до того, как вы будете готовы к каждому этапу процесса отделки и отверждения.

Лучший инструмент для этой работы — как вы уже догадались — переносная бетономешалка!

3. Создание подъездной дорожки

Создание подъездной дорожки, особенно с изгибами, требует много земляных работ, измерений и строительства, и это только для деревянной формы. Затем идет перемешивание бетона, его заливка, отделка и отверждение.

Если вы хотите заняться этим проектом самостоятельно, вам понадобится портативная бетономешалка и несколько друзей, которые помогут вам. На самом деле это не самостоятельная работа!

В зависимости от размера подъездной дорожки вам может понадобиться миксер гораздо большего размера, чтобы проект был эффективным и своевременным.

4. Тротуары

Хотите создать пешеходные дорожки и не пускать гостей на траву? Бетонные тротуары отлично смотрятся на заднем дворе и визуально разбавляют зелень. Это позволяет создать продуманный дизайн, когда вы планируете, что поместить в каждый раздел.

Но прежде чем вы начнете планировать этот проект, вам нужно добавить одну вещь в свой список покупок или аренды: бетономешалку. Эта работа слишком велика для ручного смешивания бетона, и как только вы начнете заполнять форму, вы не захотите терять темп.

Хотя вы можете использовать миксер практически для любой конкретной работы, которую вы хотите выполнить, вопрос о том, нужен ли он вам на самом деле, в основном зависит от размера проекта.

Небольшие проекты, такие как создание каменной дорожки или стильных бетонных горшков , не требуют извлечения миксера.

Вместо этого вы можете просто взять пластиковое ведро, дрель и мешалку, которая крепится к дрели. Это намного эффективнее для небольших проектов и прекрасно работает!

Ключ в том, чтобы знать, когда использовать правильный инструмент для работы.
