Самая эффективная буржуйка своими руками: чертежи, схемы, видео

Печка -буржуйка полезная и с нынешними ценами на газ очень актуальное отопительное устройство.Ведь ее можно применить не только на даче,в гараже,в домах.С помощью дизайнеров ее легко можно вписать в интерьер комнаты,чтобы было не только тепло но и уютно.
Для тех кто задумывается о буржуйке и хочет ее иметь может сделать ее своими руками

Инструменты для изготовления буржуйки своими руками
— Сварочный аппарат минимум на 200А с электродами,обмундирование для сварки,
— Щетка по металлу.
— Шлифмашина
— Газовый резак(мы его используем чтобы вырезать отдельные детали)
— Молоток-шлакоотделитель
— мел или карандаш для обозначений
— Плоскогубцы ,молоток и зубило

Разнообразие самых эффективных буржуек своими руками
В зависимости от места расположения буржуйки и будет зависит вид и технические свойства.Изготовить такое приспособления можно из различных металлических емкостей (баков, бочек ,труб, газовых использованных баллонов), куска металлического листа с толщиной не меньше 3-5 мм. в разрезе
В гараже можно сделать буржуйку из любого материала, а вот для дома может не все подойти.

хорошая но большая для того чтобы стоять в доме

Подберите самую эффективную для Вас буржуйку и сделайте ее своими руками

Буржуйка своими руками, работающая на переработанном масле

Такую буржуйку я бы не стал ставить в доме, где живут люди, ведь даже с самой лучшей вентиляцией при сгорании переработанного масла выделяется своеобразный запах.

схема буржуйки работающей на переработке

Что бы ее изготовить нужен лист метала шириной 4-5мм. в разрезе. Из него мы вырежем нужные нам детали. Для отдельных частиц и изготовление дымохода нам нужна труба.

На схеме указаны размеры необходимых деталей для создания печки-буржуйки на отработанном масле

чертеж буржуйки

Чертеж печки, которая работает на отработанном масле

— Шлифмашинкой вырезаем на металлическом листе заранее точно вымеренные детали, и затачиваем края элементов.
— Измеряем высоту нашей трубы и сверлим отверстие для того чтобы соединить и нижний и верхний резервуар нашего отопительного прибора.
— Для дымоотводной трубы вверху, верхней плоскости бака немножко левее от центра по заранее расчерченной схеме прорезаем отверстие.
— В нижней плоскости, сместивший вправо, делаем еще одно отверстие для соединительной трубы.
— Два круглых диска к части трубы это и будет толщина верхнего бака.
— По аналогии мы делаем нижнюю часть . Различие только в том что отверстие для трубы делается в центре. Так же вырезаем отверстие, которое необходимо для заправки печки – горловина. На ней устанавливается съёмная крышка.
— К нижней части печки приваривается ножки.
— Для того чтобы конструкция была жёсткая металлическими кронштейнами усиливаем верхний бак и нижний.
— Для эстетичности мы ее окрашиваем жаростойкой краской, предварительно очистив от ржавчины металлические поверхности.
— Подключаем нашу печь к дымоходу.

Такой вид имеет печка, работающая на отработанном масле.

Принцип действия печи : в горловину заливаем отработанное масло, затем осторожно поджигаем длинной треской через отверстие. Как только в баке масло загорится, закрываем крышку. Отверстие полностью закрыто. Кислород который попадает через отверстие в трубе (труба соединяет два бака)содействует интенсивному горению. Верхняя часть очень нагревается ,поэтому верхнюю часть можно использовать как варочную поверхность. Всегда в гараже можно найти переработанное масло ,поэтому не составит больших проблем что бы заправить печку-буржуйку.

Буржуйка, сделанная из трубы или бочки своими руками

Для того, чтобы изготовить такую буржуйку своими руками, нам понадобится металлическая бочка или труба нужного диаметра. Такая буржуйка вполне подходит для установки для гаража или дачи, а если сделать с элементами декора, то можно использовать и в жилых помещениях.

Простой вариант буржуйки из трубы

Пошаговое изготовление самодельной буржуйки из бочки.
— Отмериваем и вырезаем два отверстия (прямоугольные) на том уровне что бы одно из них служило топкой ,а другое- зольником.
— Те части, которые мы вырезали, используем как дверцы, по периметру привариваем к ним металлические полоски, которые герметически перекроют все зазоры. К двери привариваем ручку со щеколдой.
— Отмериваем от топки вниз 10 см. с внутренней стороны бочки и привариваем опору, на нее мы установим колосники.
— Для изготовления колосника можно использовать арматуру.
— Если мы решили сделать печку из трубы ,то нужно заварить обе стороны.
— Для удобства использования приваривают ножки.
— В верхней части вырезаем круглое отверстие для дыма, далее ввариваем трубу.
— Привариваем петли и на них вешаем дверку. Далее размещаем и устанавливаем задвижку.
— Отшлифовываем все швы, которые остались от сварки и наносим на буржуйку жаростойкую краску.
-К готовой буржуйке присоединяем дымоход, который должен выходить на улицу.
Если помещение где мы хотим поставить обогревательное устройство большое, то это хороший вариант. Но если комната маленькая то буржуйка не поместиться ,так как она занимает много места.

Печка-буржуйка из пропанового баллона своими руками.

У газового баллона хорошая форма для печки и сделана она из прочного материала.

— Срезаем верх баллона там, где был кран.
— На дне вырезаем квадрат — он и будет входом в отопительную камеру. Вырезанную часть так же обварим металлом и используем как дверцу.
— На дверцу привариваем замок, ручку. Затем привариваем петли и на них монтируем дверцу.
— Из будущего дна печки выпаливаем отверстие для установки колосников.
— Предварительно необходимо сделать короб из более тонкого металла он будет служить для сборки золы и пепла.
— Ножки сделаем из уголка, которые приварим ко дну.
— Далее устанавливаем дымоходную трубу. В верхней части делаем отверстие куда ее и припаиваем.
— По Вашему желанию в верхней части печи можно сделать варочную поверхность.
Сделанную нами буржуйку можно использовать как в гараже, так и на даче.

Видео как сделать буржуйку своими руками

Буржуйка прямоугольной формы

Такая буржуйка наиболее лучше подойдет для дачи, гаража, дома, так как она наиболее практичная, эстетичная и небольших размеров.

Чертежи прямоугольной буржуйки

Простая и эффективная конструкции буржуйка под названием «Гном»

На этой картинке чертеж печки «Гном». Конструкция ее проста, это две камеры, топка, зольник, а также дымоход и ножки.
На другом чертеже начерчено более сложная конструкция буржуйки. Ее преимущество в том, что она может сохранять тепло на более длительный срок.

Как сделать такую буржуйку «Гном» своими руками смотрим далее

— Нам понадобится толстый лист металла от трех 3мм., металлический уголок 50*50, дымоходная труба вьюшки.
— Предварительно расчерчиваем все нужные детали и переносим их на лист металла.
— Впереди необходимо вырезать два отверстия прямоугольной формы для поддувала и топки. Далее возле них будут крепиться петли с дверцами и замком.
— Сверху необходимо вырезать ровное отверстие для конфорки, а так же проем для дымоходной трубы.
— Ко дну буржуйки привариваем ножки.
— На боковых стенках отмеряем то место где будет установлен колосник, далее привариваем два уголка, они станут опорою для колосников.

— Возьмём прут арматуры и сварим из него рамку, это будут колосники.
— Вверху отступив от варочной панели 160 мм, привариваем пластину, она должна быть меньше на 8 сантиметров от глубины буржуйки, другими словами она не доходит на 8 сантиметров до задней стенки буржуйки.
-Так же мы привариваем такую же пластину к задней стенке она должна быть выше от первой пластины на 8 см. но не доходить от передней стенки 8 см. После того как все детали приварили у нас должен получится коридор – лабиринт.
Горящий воздух, проходя по такому коридору, нагревает стенки. Таким образом, наша буржуйка дольше сохраняет тепло.
— Все стыки буржуйки тщательно провариваются с варкою, так же усиливаем металлическим уголком.
— Последний этап: устанавливаем трубу для дымохода, зачищаем швы, которые образовались при сварочных работах.
— Для эстетичного вида буржуйку можно окрасить жаростойкой краской.
Подведем итог. Представленные буржуйки все разные и применяются в различных случаях. Ваша задача изучив все конструкции и чертежи, выбрать ту ,которая Вам наиболее подойдет.

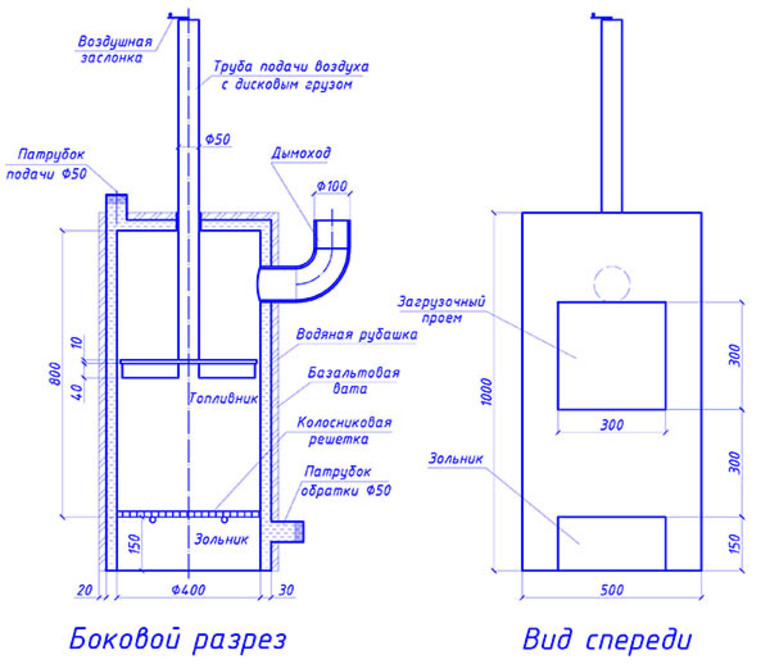

самая эффективная конструкция и её чертежи

В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и стабильный температурный режим, причем круглые сутки.

Для этой цели обычно используются печи, отличающиеся оптимальными показателями теплоемкости. Они максимально долгое время отдают тепло от проведенных время от времени топок. Кроме этого, широко используются разнообразные котлы, которые в постоянном режиме прогревают воздух или применяемый жидкий теплоноситель. Это что касается жилых помещений и сооружений.

Те что относятся к категории нежилых, отапливаются немного иначе. По той причине, что тепло здесь необходимо только иногда, получать его требуется максимально быстро и с одновременными небольшими материальными тратами. К подобным помещениям можно отнести такие объекты, как теплицы, разные вагончики, сараи, небольшие домики. Для них оптимальным вариантом будет эффективная буржуйка с водяным контуром своими руками самостоятельно сделанная и работающая на отработке

Содержание

  1. Основные преимущества буржуйки
  2. Основные модели самодельных буржуек
  3. Важные узлы конструкции
  4. Подводя итоги

Основные преимущества буржуйки

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж. При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.

    Среди основных преимуществ данной печи можно отметить такие положительные факторы, как:
  • Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;
  • Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки;
  • Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом;
  • Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.

Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка.
[attention type=red]Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.[/attention]

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки
Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.
[attention type=green]Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм.[/attention]
В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса
При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

    Кроме того, используются такие элементы, как:
  • Погонажные профили;
  • Квадратной формы труба;
  • Специальные уголки;
  • Арматура;
  • Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

[attention type=green]В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку. Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.[/attention]

[attention type=yellow]Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.[/attention]

Важные узлы конструкции

Чтобы сделать прочную буржуйку для гаража, рекомендуется воспользоваться детальными схемами, фото здесь не помогут. Чертеж поможет самостоятельно выполнить практичный и очень эффективный вариант печи, которая будет идеальным решением для обогрева гаража или иного помещения.

Изготовление топочной камеры
Стоит отметить, что чем большей по размеру является топка по своей площади, тем будет лучше, так как печь, которая работает и на масле, и на дровах, и на отработке, передает функцию эффективной передачи тепла. Кроме этого, важно иметь приличную площадь дна камеры, тогда получится хорошо уложить дрова или иной теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной набок. Все прямоугольные печи тоже должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь характеризуется крупными габаритами.

Изготовление зольника
Данный конструкционный элемент делается далеко не всегда, так как зола может убираться непосредственно из топливной камеры. Чтобы обеспечить подачу воздуха, в дверце просто придется высверлить небольшие отверстия. Если планируется изготовить печь для гаража с зольником, то он может иметь вид короба. Подобная конструкция дает возможность не забирать пространство топочной камеры. Металл в данном случае можно использовать довольно тонкий, так как опасности прогорания не существует. Приваривать его также не потребуется, достаточно просто прикрутить все винтами.

Колосниковая решетка
Если подобный элемент применяется, то он эффективно разделяет камеру и зольник, расположенный в корпусе. Колосники вполне можно использовать заводские, выполненные из чугуна. В обязательном порядке соблюдается правило расстояния. Интервал между решетками должен быть равен 10 мм. Для крепления вполне можно использовать специальный уголок, который своей наружной гранью повернут в топливную камеру.

Проемы и дверцы
Подобные элементы, как правило, изготавливаются из металла, который обычно остается после того, как проводятся работы по вырезанию нужных деталей. Дверцы с корпусом соединяются посредством сварки и стальных навесов.

[attention type=red]В обязательном порядке осуществляется установка прочного запирающего устройства – задвижки или засова.[/attention]

Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, которые отображают чертежи:

  • Для топки 250 на 250 мм.
  • Для поддувала — высота 100 мм и ширина 250 мм.
  • Навесы обычно ставятся по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см.

[attention type=green]Чтобы через проемы и дверцы не выпадали угли, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосниковой решетки.[/attention]
Отведения газов и дыма
Трубы для данной печи должны быть диаметра от 100 до 150 мм. Данный элемент принимает непосредственное участие в процессе передачи тепла, потому изготавливается из качественной стали, а также не утепляется.

Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.

Трубы в помещении обычно ведутся не по самым коротким линиям, но строго в одну из самых удаленных точек и одновременными наклонными и горизонтальными участками. Подобная конструкция значительно увеличивает объем полученного тепла.

Трубы, которыми оснащена печь, как показывают чертежи, в обязательном порядке должны быть оснащены задвижками – двигающимися по направляющей или поворотными.

Необходимость в подобных элементах основана на том, что можно максимально эффективно регулировать процесс отведения дыма, перекрывать дымоход на время, когда топка не осуществляется.

[attention type=yellow]Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.[/attention]

Детали для значительного увеличения горения и теплоемкости
Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения. Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием.

В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.

Здесь можно отметить такие варианты исполнения:

  1. Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки;
  2. Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле;
  3. Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб. В него закладывается камень или кирпич.
  4. Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней.

Подводя итоги

В данной статье были описаны основные моменты по изготовлению печей, которые работают на масле. Если знать все основные моменты их изготовления, можно быстро сделать буржуйку самостоятельно.

Все это только самые основные моменты, но есть также многочисленные дополнительные детали, типа ножек, ручек для перемещения и защитный экран. Данные детали обычно отражают чертежи, потому сделать все будет максимально легко и просто.
