Буровая установка своими руками: чертежи и схема

Для бурения скважин на воду своими руками не обойтись без простейших по принципу работы и конструкции установок. Как сделать такой аппарат, чтобы с его помощью проделать отверстие в почве глубиной не менее 20 м. (максимум 75 м)? Схема буровой установки достаточно проста, поэтому изготовить ее будет нетрудно.

Содержание

• Разновидности аппаратов
• Разновидности буров
• Инструменты для создания буровой установки
• Технология создания установки
• Изготовление оборудования ударного типа с электрическим приводом
• Как изготовить простейшую шнековую установку?

Разновидности аппаратов

Малогабаритная буровая установка (МГБУ) может иметь разную конструкцию, что напрямую влияет на принцип ее работы. Принято выделять несколько видов аппаратов.

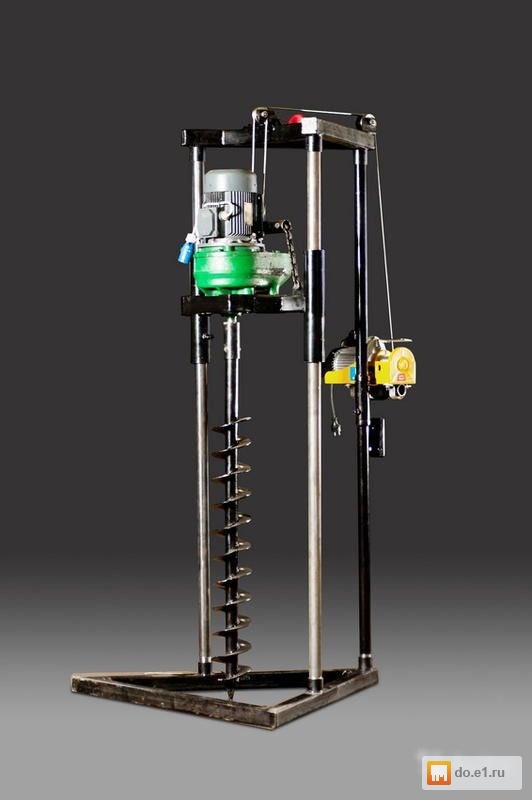

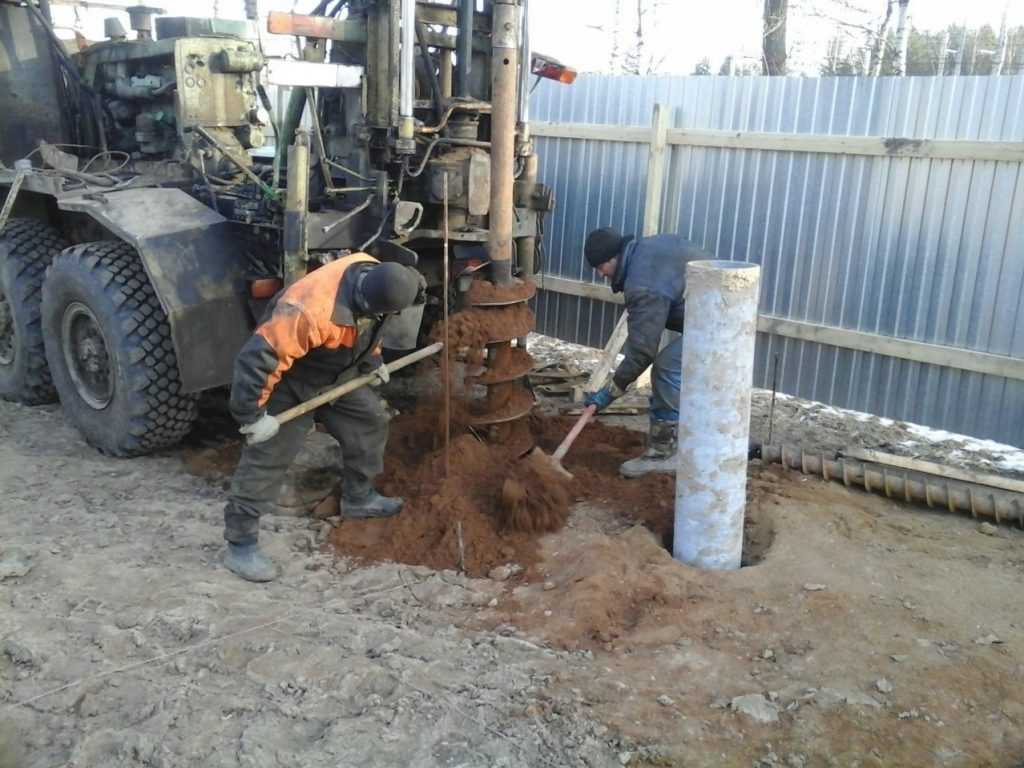

Буровая установка (МГБУ)

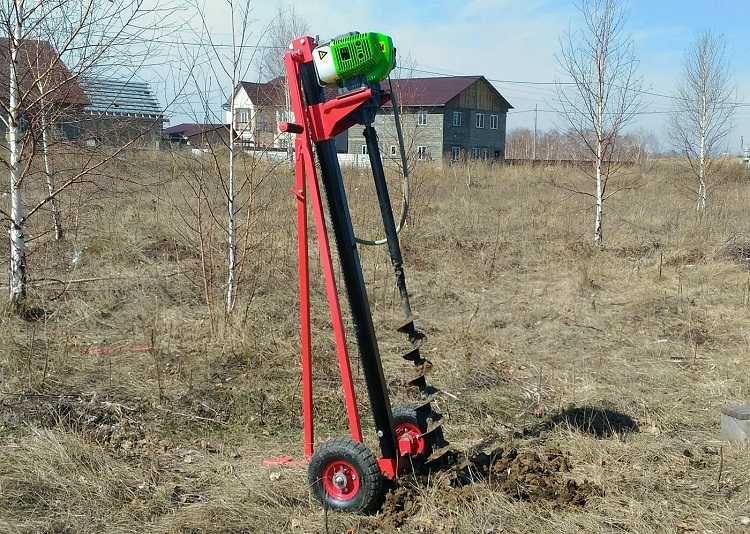

Шнекового типа

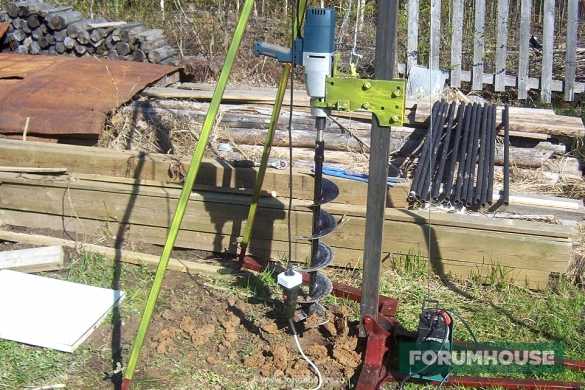

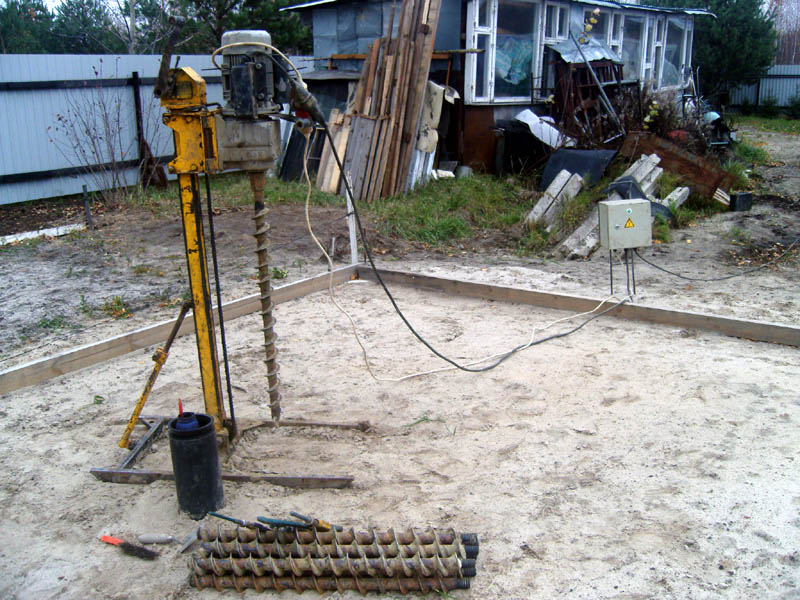

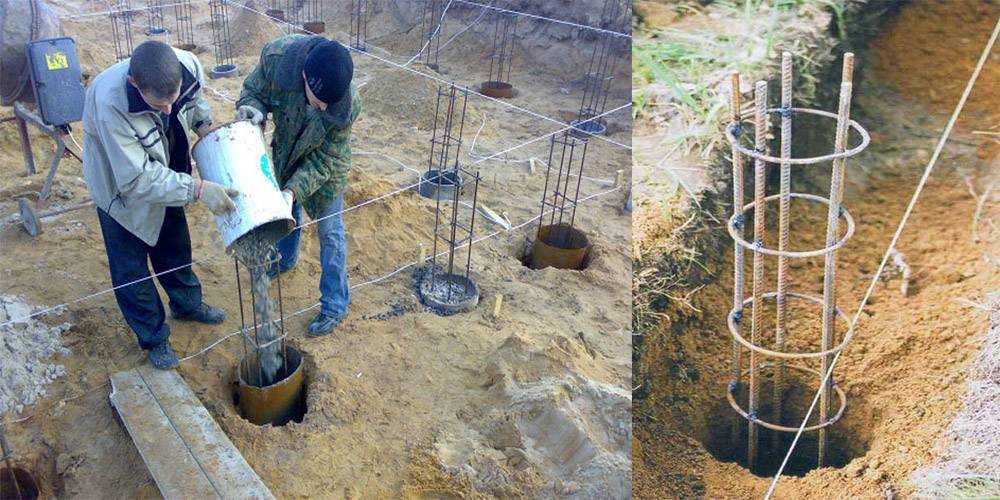

Шнековая буровая установка имеет рабочий инструмент в виде стержня с лопастями (шнек). Для проделывания отверстий небольшой глубины под свайный фундамент оборудование проводится в действие вручную. Если скважина имеет значительную глубину при бурении необходимо использовать мощный двигатель со значительным крутящим моментом.

При помощи шнекового оборудования частицы породы извлекаются из глубины без промывки. Это снижает эффективность работы установки, поэтому она подходит для бурения в грунтах невысокой плотности.

Ударно-канатная установка

Состоит из прочной рамы (чаще всего в виде треноги), а в качестве основного рабочего инструмента используется долото или желонка. Ударный механизм опускается вниз при помощи троса вручную или с применением мотора-редуктора.

Ударно-канатная установка

Роторная установка

Подразумевает вращательное бурение с подачей воды, которая вымывает частицы породы наружу. Оборудование данного типа может приводиться в действие вручную, например, для устройства винтовой сваи. Для устройства скважин со значительной глубиной применяется электрический привод.

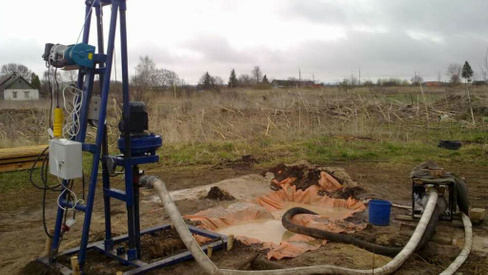

Установка для роторного бурения

Разновидности буров

Самодельная буровая установка, в зависимости от назначения, оснащается различными бурами:

• ложковый бур;
• змеевиковый бур;
• долото.

Ложковый бур применяется для прохождения через слой пластичного грунта (смесь песка и глины). Обычно бурильный инструмент делается в форме ложки. Резец размещают с левой стороны, а справа находится поперечный выступ. Также ложку можно изготовить из обычной стальной трубы, имеющей подходящий диаметр.

Змеевиковый бур применяется для прохождения плотных грунтов. Данный инструмент работает по принципу штопора. Лезвие бура выполняют в форме ласточкиного хвоста. Его формируют из закаленной стали для обеспечения повышенной прочности. Изготовить змеевиковый бур своими руками достаточно сложно. Для этого следует воспользоваться услугами профессионалов.

Долото способно разрушить каменистую породу. При создании долота следует уделять особое внимание его углу заострения. От данной характеристики зависят функциональные возможности бура. Для разрешения каменистых грунтов угол заострения должен составлять 110-125 градусов, мягких – 35-70.

Инструменты для создания буровой установки

Чтобы построить простейшую буровую установку, необходимо подготовить следующие инструменты:

• сантехнический крест-универсал;
• ножовка для обработки металлических деталей;
• разводной ключ;
• стальная труба диаметром 12-13 мм;
• плашки;
• сгон.

Технология создания установки

Как сделать мини-буровую установку? Чертежи такого самодельного оборудования очень просты, поэтому проблем во время сборки не должно появиться.

Чтобы сделать буровую установку, следует придерживаться следующих инструкций:

• Ручная буровая установка изготовляется из стальных труб, прикрепленных между собой в сгон и крест. Для этого на их концах нарезается резьба на длину 2 см.
• С торцовой стороны труб необходимо приварить стальные пластины. Они выполняются в виде своеобразного наконечника.
• Буровая установка своими руками будет работать эффективно, если обеспечит к ней подачу воды. К крестовому отверстию необходимо присоединить шланг. Подача воды осуществляется через специальный переходник.
• В крестовое отверстие устанавливается сантехническая резьба. Лучше всего, когда она изготовлена из ПВХ-материалов. Также допускается применение пенькового волокна.
• К нижнему обрезу трубы при помощи сгона прикрепляется отрезок с наконечником.
• Основа оборудования изготовляется из трубы квадратного сечения. Необходимо смонтировать стойку с опорными элементами.
• К основанию необходимо прикрепить платформу и мотор. Они должны фиксироваться с расчетом возможного передвижения в вертикальном направлении.
• К устройству подсоединяется мотор с оптимальной мощностью.
• Для регулировки работы оборудования используется редуктор. К его валу прикрепляется фланец. На него при помощи болтов устанавливается еще один фланец. Между данными элементами размещают резиновую шайбу. Она снизит негативное действие ударных нагрузок, которые появляются при прохождении через плотные слои почвы.

Схема ручной буровой установки

Данная установка полностью готова для проведения комплекса бурильных работ. При ее эксплуатации нужно не забывать менять короткие трубы на более длинные, при достижении определенной глубины.

Изготовление оборудования ударного типа с электрическим приводом

Как изготовить оборудование ударного типа с электрическим приводом для проделки глубоких отверстий в плотных грунтах? Какие существуют инструкции по ее монтажу? Для получения эффективного оборудования необходимо придерживаться следующих правил:

• Предварительно следует подготовить все инструменты – электрическую дрель, болгарку, сварочный аппарат, отвертки.
• Стакан бурового аппарата изготавливают из стальной трубы диаметром от 11 до 12 см. Чет тяжелее он получится, тем эффективнее будет работать оборудование. Оптимальный вес – 70-80 кг.
• Внизу трубы вырезают заострения, напоминающие по форме зубья.
• На территории, где предполагается обустройство скважины, выкапывают яму. Именно в нее предполагается опускание стакана самодельной буровой установки.
• При помощи стального гибкого троса патрон прикрепляют к штанге. Для этого на его поверхности просверливают несколько отверстий. Длина троса соответствует глубине скважины. Рабочий инструмент должен свободно падать и подниматься наружу.
• Для удаления почвы со дна скважины, изготавливают желонку.

Методы бурения скважин

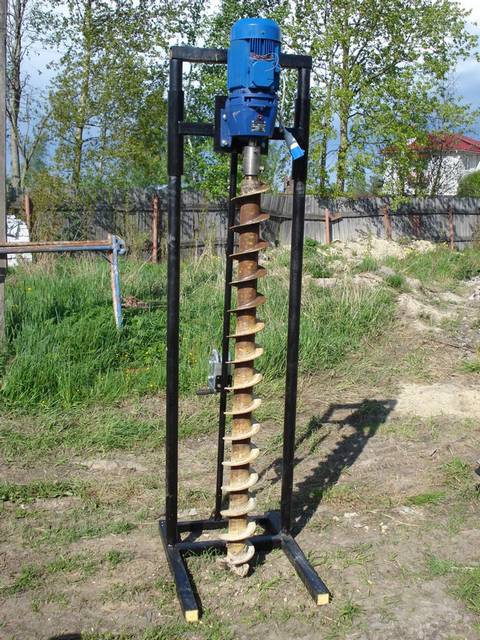

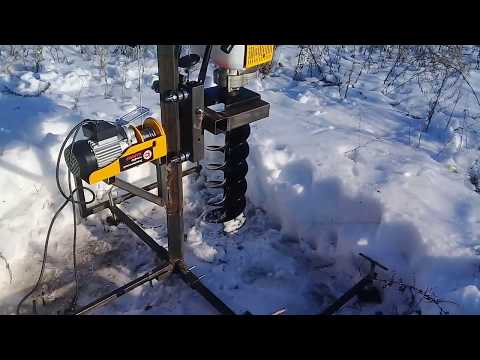

Как изготовить простейшую шнековую установку?

Бур изготовляется из стальной трубы диаметром 100 мм. На верхний конец отрезка навинчивают резьбу. С противоположной стороны трубы делают шнековый винт диаметром 200 мм, имеющий 1-2 витка. К концам полученной заготовки привариваются стальные ножи. Они должны размещаться под некоторым углом относительно почвы, что позволит срезать ее во время работы.

Для эффективной работы со шнековым буром к тройнику необходимо присоединить стальную трубу длиной 1,5 м. Фиксацию выполняют сварочным аппаратом. Внутри тройника должна находиться винтовая резьба. Его навинчивают на 1,5-метровую штангу. Для пользования буром необходимо взяться трубу и совершать вращательные движения для углубления инструмента в почву.

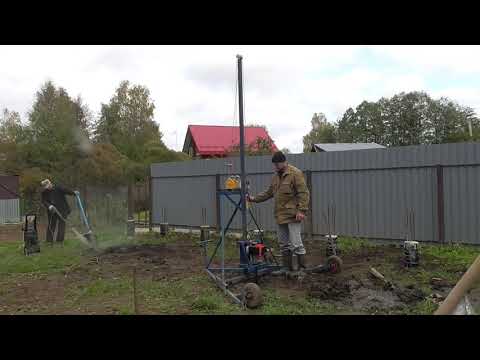

Видео: Ударно-канатное бурение в действии — самодельное

Роторные буровые установки (ч. 1) – Основные средства

Типы оборудования для забивки свай и их применение

Забивка свай – это метод, используемый для забивания свай в грунт для обеспечения поддержки фундаментов зданий и сооружений. Сваи могут быть изготовлены из бетона, дерева или стали. Сваи действуют как конструктивный элемент для передачи нагрузки конструкции на необходимую глубину в глубоких фундаментах. Забивные сваи позволяют разместить конструкцию в месте, которое в противном случае было бы непригодным с учетом подземных условий. Существуют различные типы оборудования, используемого для забивки свай в строительстве, каждый из типов, особенности и области применения которого обсуждаются ниже.

Сваебойное оборудование и его применение

Сваебойные установки

Сваебойные установки в основном используются для бурения/установки свай в грунте, глине и т.д. и армирование фундамента. Он состоит из табличного элемента или жесткого ящика, размещенного и закрепленного на основании крана. Сваебойные установки в Индии имеют различные функции, которые можно использовать для копания в недрах земли, строительства водяных скважин, нефтяных скважин или скважин для добычи природного газа, а также для установки подземных конструкций. Он предназначен для многоцелевого использования и может быть оснащен специальными комплектами для различных методов фундамента и геотехнического строительства, включая буровые шахты, кессоны, шнековые шнеки непрерывного действия, диафрагменные стены и т. Д. Особенности включают в себя;

• Встроен в механические, электрические и гидравлические системы
• Поставляется с камерой заднего обзора 360⁰ для повышения эффективности работы оператора
• Возможна аварийная остановка машины
• Оснащен микропереключателем стрелы для контроля предела устойчивости
• Келли-штанги с двойным вращением для передачи крутящего момента и силы сжатия от вращательного привода к буровому инструменту
• Блокировочные стержни с повышенной силой тяги для пересеченной местности
• Келли-штанги с блокировкой для подтягивания на этапе извлечения с помощью основной лебедки и ротора
• Поставляется с параллелограммом для точного позиционирования

Роторная буровая установка

Роторная буровая установка использует острое вращающееся буровое долото и направленное вниз давление для прорезания или разрушения недр. Энергия удара подается на буровое долото либо от надземного, либо от забойного молота. Эта ударная сила помогает при сверлении. Они могут использоваться на больших глубинах и способны бурить отверстия большего диаметра. Его особенность включает в себя;

• Как противовес, так и лидер имеют модульную конструкцию
• Система управления поставляется с программами и опциями управления для различных методов бурения
• Может быть оснащен системой укороченных направляющих, которая идеально подходит для строительных площадок с ограничениями по высоте
• Келли-штанга изготовлена ​​из высокопрочных стальных труб легкой конструкции
.
• Блокирующий келли-бар обеспечивает более высокий крутящий момент и максимальную глубину сваи
• Поставляется со специальной насадкой для бурения антисейсмических свай
• Индивидуальное шасси с увеличенным пространством для насосов и клапанов упрощает техническое обслуживание
• Оснащен современной системой кондиционирования воздуха с улучшенным обдувом для оператора
• Оптимизированное поле зрения и повышенная защита от шума для оператора

Гидравлический ударный молот

Гидравлический ударный молот подходит для забивания стальных труб, шпунтовых свай, сборного железобетона и деревянных свай. Скорость хода и удара регулируются для оптимизации характеристик забивания свай в любых условиях. Вес домкрата также может быть изменен в соответствии с требованиями типа сваи. Все это означает, что один молот эффективно выполняет широкий спектр различных операций по забивке свай. Молотки могут быть установлены на всех типах направляющих или свободно подвешены. Он подходит для использования в качестве поводка, установленного на сваебойных установках и сваебойных кранах, а также в качестве подвесного крана. Различные функции этой машины, используемые для индийской местности, включают в себя:

• Регулируемый ход удара молотка
• Плавно регулируемая частота ударов
• Простота подключения к различным гидравлическим системам
• Модульная конструкция блока цилиндров
• Забивные колпачки доступны для всех типов и размеров свай.
• Молотки двойного действия обеспечивают высокую производительность

Вибромолот

Вибромолот используется для забивания шпунтовых свай, труб или других элементов в грунт за счет вертикальной вибрации. Соседние частицы почвы приходят в движение, и таким образом почва «разрыхляется». Динамический вес молота вбивает элементы в почву. Помимо забивания и извлечения таких элементов, как шпунтовые сваи и трубы, вибропогружатели также используются для уплотнения грунта или вертикального дренажа на нескольких проектах в Индии. Его функции включают в себя;

• Переменная частота, вес и натяжение лески для соответствия работе
• Оснащен молотковым тормозом для минимизации сотрясения стрелы
• Высокоэффективные поршневые двигатели с изогнутой осью
• Гидравлика с открытым контуром для эффективности и надежности
• Вращающиеся шестерни с возможностью поворота на 360°
• Внутренний хомут поставляется с обратным клапаном от защиты от повреждений
• Простое обращение и простая регулировка зажимных устройств

Сваебойные лебедки

Сваебойная лебедка широко используется на стройплощадках, в шахтах и ​​портах для вертикального подъема объекта. Этот тип высокоскоростной лебедки свободного качения с ручным управлением может использоваться, в частности, при операции по пробивке свай со свободным падением в проектах строительства мостов, доков и инфраструктуры. Его особенностью является то, что сваебойная лебедка представляет собой вращающийся главный вал, известный как вращающийся вал. Он поставляется с дополнительными насадками, такими как шламовые насосы, кожухи всех размеров и всех типов, штативы, долота, бункеры для обрезки и т. Д. Лебедки для свай в Индии имеют такие функции, как:

• Высокая и стабильная эффективность работы
• Прилагается к конфигурациям с одинарным, двойным и тройным барабаном
• Оснащен конусной муфтой для бесперебойной работы и валом из углеродистой стали
• Изготовлены из высококачественного сырья и доступны в различных спецификациях, таких как 5T, 7.5T и 10T
• Вращающийся главный вал
• Доступны версии грузоподъемностью 2,5, 5 и 7,5 тонн

Заключение

Каждый из типов оборудования обсуждался выше, но тип используемого оборудования для забивки свай часто варьируется в зависимости от условий, начиная от плотности грунта и заканчивая необходимой глубиной свай. Рынок оборудования для забивки свай в Индии определяется инфраструктурными проектами, реализуемыми правительством, и другими коммерческими строительными проектами. С появлением быстрой индустриализации и модернизации операционных процессов цифровые технологии играют решающую роль. Компании более склонны предлагать клиентам передовое цифровое сваебойное оборудование, подходящее для местности Индии, чтобы получить конкурентное преимущество на рынке.

Использование небольших сваебойных молотков не только для установки солнечных батарей

Забивные сваи использовались для возведения больших сооружений, таких как мосты и здания, на протяжении сотен лет. И сваебойные машины для крупных фундаментов долгое время были основным инструментом для такого рода работ. Но за последние несколько лет сваебойные копры меньшего размера создают нишу на рынке забивки свай. Эти машины часто называют солнечными копрами, поскольку они чаще всего используются при строительстве солнечных ферм.

По словам Эда Сэвиджа, менеджера по продуктам компании Vermeer, более 90 % небольших сваебойных установок используются в солнечной промышленности для монтажа стеллажной системы для солнечных панелей. Но Сэвидж добавил, что многие другие подрядчики используют эти производительные машины, чтобы обеспечить прочную основу для других приложений.

«В последние годы наблюдается такой резкий рост числа сваебойных установок из-за потребности подрядчиков в анкеровке конструкций в земле с максимально возможной рентабельностью и производительностью», — сказал Сэвидж. «Неважно, вбивается ли задача в забивку свай для солнечных стеллажей, ограждений или надземного трубопровода — или столбов для ограждения. Использование небольших сваебойных молотков для этих типов приложений помогает упростить процесс и быстрее, чем копание, заливка или установка бетонной опорной системы. Кроме того, сваебойные копры эффективно работают в широком диапазоне грунтовых условий».

Небольшие копры для ограждения проезжей части и указателей

Ограждения являются важным элементом безопасности на загруженных дорогах по всему миру, и когда Департамент транспорта (DOT) определяет, что участок дороги нуждается в ограждении, есть большая вероятность, что это не в плоском, легкодоступном месте. Сваебойные копры на гусеничном ходу, такие как сваебойный копр Vermeer PD5, имеют правильный размер и маневренность для этих типов применения. PD5 имеет 15-футовую (4,6 м) мачту, которая может оставаться полностью собранной при транспортировке, а ее 9Конструкция платформы с углом поворота 0 градусов упрощает процесс установки и разборки. PD5 также предлагает встроенные в машину элементы управления сбоку машины.

«В качестве альтернативы, сваебойный молот PD5R с полнофункциональным беспроводным пультом дистанционного управления, который приводит в действие молот, использует функцию автоматического отвеса для позиционирования и выравнивания свай», — пояснил Сэвидж. «Эти расширенные функции важны, когда требуется точное выравнивание, например, при строительстве солнечных батарей. Но многие подрядчики сообщают, что при работе с ограждениями и ограждениями такой уровень точности не требуется, поэтому компания Vermeer предлагает оба варианта».

Эти компактные сваебойные копры могут производить энергию удара до 950 Дж с максимальной скоростью 1500 ударов в минуту, обеспечивая высокую производительность даже в сложных грунтовых условиях.

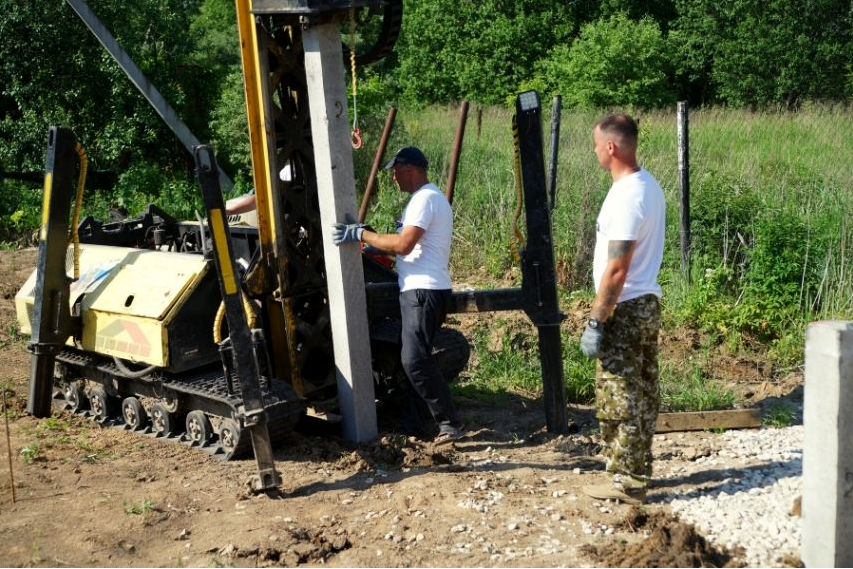

Небольшие копры для гражданских ограждений

Подрядчики по ограждениям согласны с тем, что установка столбов занимает много времени и является сложной задачей в сложных грунтовых условиях. Вот почему многие компании, занимающиеся ограждением, ищут альтернативные методы при работе над крупными проектами ограждения в этих почвенных условиях. И по многим из тех же причин, по которым PD5 является хорошим вариантом для установки ограждений, он также может быстро забивать столбы забора.

« Сваебойные машины требуют более высоких первоначальных вложений, чем обычное оборудование, используемое для ограждений», — сказал Сэвидж. «Поэтому для большинства подрядчиков, занимающихся ограждением, покупка сваебойного копра, вероятно, не имеет смысла. Однако для этих необычных и крупных проектов стоит связаться с дилером Vermeer, чтобы узнать, какие варианты аренды они предлагают, или за помощью в поиске подрядчика, которому они могут передать эту часть проекта в субподряд».

Небольшие сваи для строительства

Не каждый строительный проект требует забивки больших свай в скальную породу. Сваи необходимо забивать и для небольших проектов. Навесы для автомобилей или небольшие наземные солнечные панели должны быть прочными. И во многих случаях нет места или времени копать и заливать бетон. Использование небольших сваебойных молотков может облегчить процесс строительства.

«Уникальный проект, в котором недавно использовался сваебойный копр Vermeer PD10, — это строительство надземных трубопроводов, — сказал Сэвидж. «Подрядчику нужна была машина, которая могла бы помочь возвести прочный фундамент для трубопровода, и он решил, что PD10 — наиболее эффективный вариант».

Несколько применений

Во многих случаях коммунальные строительные работы включают забивку нескольких свай на далёких от идеала грунтах, что может быть полезно при использовании высокопроизводительного сваебойного копра. Имейте в виду, что если вы оказались в проекте такого типа, это не значит, что вам нужно бежать и покупать сваебой.
