Как сделать  бур ТИСЭ своими руками – чертежи, фото, инструкции. Строительство частного дома – дело сложное и затратное в плане сил и средств.

Для ускорения процесса можно воспользоваться несколькими способами, к примеру, обратиться в компанию, которая представит бригаду рабочих, что облегчит строительство и раньше времени опустошит ваш кошелек, или же использовать современные инструменты и технологии, которые дают возможность решить все проблемы и добиться результатов своими руками.

Содержание:

• 1 Общие сведения
  • 1.1 Особенности конструкции
  • 1.2 Разновидности грунтоприемников
• 2 Порядок проведения бурения
  • 2.1 Преимущества
  • 2.2 Материалы и приспособления для самостоятельного изготовления
  • 2.3 Последовательность изготовления
• 3 Заключение

Общие сведения

Главным элементом любой постройки является фундамент. То, каким будет качество основания и характеристики прочности, станет определяющим моментом долговечности сооружения. Благодаря уникальным характеристикам особенно популярно стало свайное поле, но застройщики редко прибегают к этому виду возведения основания, так как это очень дорого. Для облегчения формирования поля из свай применяют такое устройство, как бур ТИСЭ.

Если вы будете иметь устройство, которое в состоянии бурить даже самые проблемные виды почв, у вас будет огромное преимущество. Для тех почв, которые имеют высокий уровень содержания воды, был модифицирован бур для ручных работ, и при его помощи можно эффективно производить заливку фундамента.

По этой причине, если вы собрались делать столбчатый или свайный фундамент, вам следует ознакомиться с тем, как сделать бур ТИСЭ своими руками.

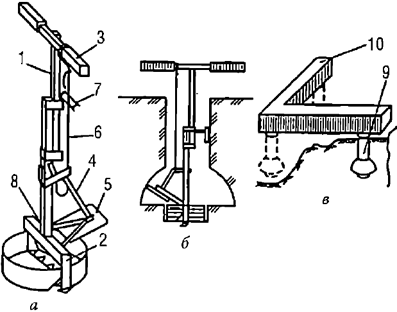

Особенности конструкции

Конструкция устройства ТИСЭ для ручного пользования, которая дает возможность формировать скважины, на самом деле проста. Сюда входят:

• Штанга, у которой есть две соединяющие части. Главная из них дает возможность проводить работы по бурению на небольшой глубине, а дополнительная поможет увеличить скважины для сваи. Секция в длину равна 1,1 метр. Фиксация производится при помощи специальных фиксаторов. Благодаря конструктивным особенностям каждой из частей штанги вы сможете подсоединить механизм вращения.
• Рукоятка, которая помогает осуществлять вращение бура ТИСЭ.
• Накопитель грунта с диаметром 25 см, который обеспечивает рыхление и забор почвы. В накопителя цилиндрическая конфигурация, которая обеспечивает вертикальное формирование шахты. Благодаря особенностям конструкции исключены отклонения от вертикали, которые могут быть вызваны наличием препятствий. Забор почвы, которая была разрыхлена, осуществляется при помощи шнекового механизма, расположенного внизу приемникам.
• Приспособления для откидывания, которое дает возможность увеличить нижнюю часть углубления для фундамента. Вы сможете формировать расширение на 50-60 см. Процесс осуществляется при установке приспособления по всем проектным требованиям. Поле того, как штанга будет надета, откидную лопатку следует прикрепить к накопителю почвы специальной шпилькой.
  Вручную будет осуществляться движение вверх, а вниз под действием тяжести. Для изготовления ТИСЭ ура используют подходящие чертежи.

Разновидности грунтоприемников

В основе строительной площадки находится много почвы разного вида (тяжелая, с наличием камней, или же легкая с большим количеством сыпучих пород). Из-за этого появилась необходимость в изготовлении грунтоприемника, который дает возможность повышать производительность бурения грунтов.

Существуют следующие виды накопительных емкостей, которые дают возможность разрабатывать:

• Тяжелый грунт. Отличительной особенностью такого устройства является то, что есть равномерно распределенные четыре вертикальных элементы, имеющих конусообразную форму.

Клыки требуются для забора взрыхленной почвы с каменистыми включениями, которые по размеру не больше 5 см. Использование этой конструкции снизит степень налипания суглинистых и глинистых элементов.

• Сыпучий (легкий) грунт. В конструкции предусмотрено наличие клыков, которые будут выполнять кромку пилообразного вида. За счет ограничения расстояние между кромками высыпание земли предотвращено. Клыки убирают мелкие камушки, а кромка в форме пилы отлично рыхлит почву.

Компании, которые делают бур ТИСЭ своими руками, по требованию заказчиков укомплектовывают бур для создания скважин парочкой грунтоприемников. Сваи, установленные при помощи этого бура, имеют несущую способность, превышающую в несколько раз обычные цилиндрические элементы.

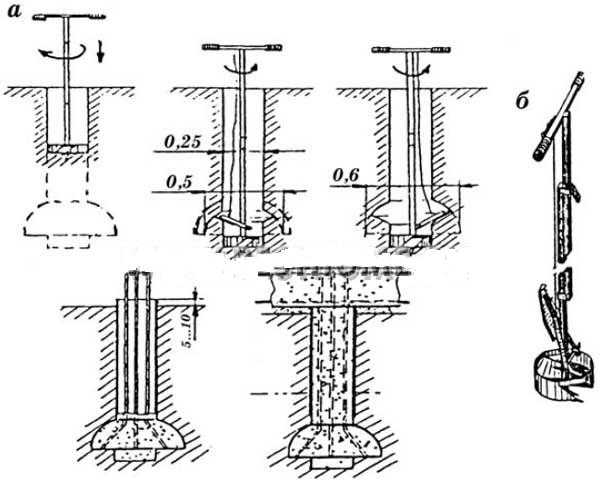

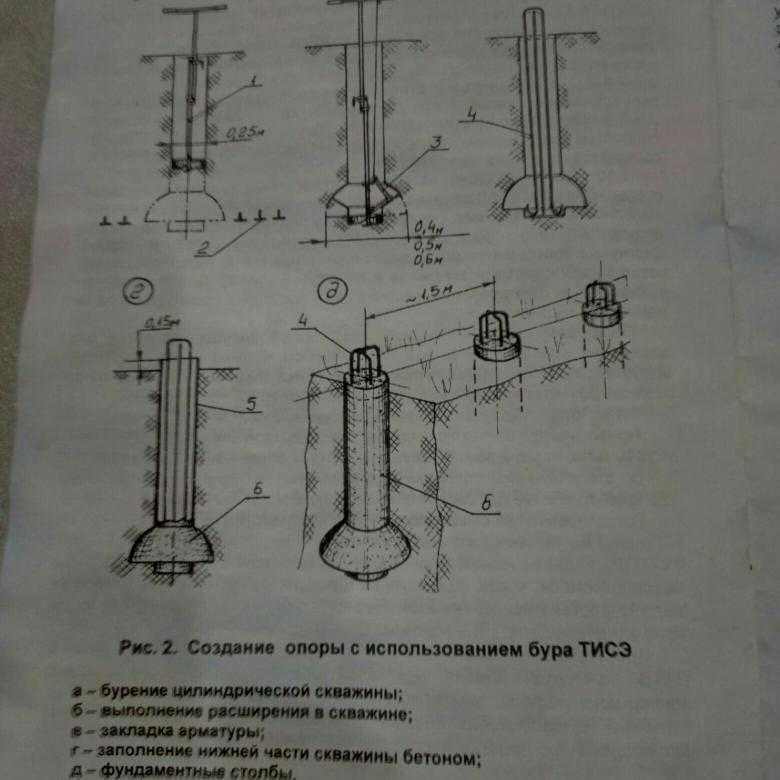

Порядок проведения бурения

Благодаря тому, что конструкция донельзя проста, вы сможете без препятствий использовать бур для свайного фундамента в частном строительстве. При бурении ТИСЭ отзывы однозначны, так как такая технология доступная каждому —  и профессиональным строителям, и частникам, которые желают построить дом своими руками.

При соблюдении последовательности работ вы получите отличный результат:

• Соберите по инструкции ручное приспособление. Главный элемент должен быть обязательно оснащен рукоятью (так как первые стадии бурения происходят без использования штанги удлинения).
• Удалите верхний пласт земли (около 15 см).
• Поместите бур ТИСЭ на сформированную площадку фундамента.
• Начинайте проделывать вращение строго по часовой стрелке и избегайте значительных усилий – хотя устройство относится к типу «для ручного использования», оно и без того хорошо углубляется.

Избегайте нагрузок сбоку, чтобы избежать такой проблемы, как деформация штанги.

• После заполнения полностью достаньте грунтоприемник. Удалите вручную большие камни и хорошо взрыхлите почву. Разбурите большие корни растений или же подрежьте их при помощи секатора.
• Если глубины не хватает, воспользуйтесь удлинительной штангой. Весь порядок последовательности следует повторять до тех пор, пока не получите нужную глубину. При легком грунте и один человек сможет справиться с бурением, а вот на глинистой почве придется работать с помощником.

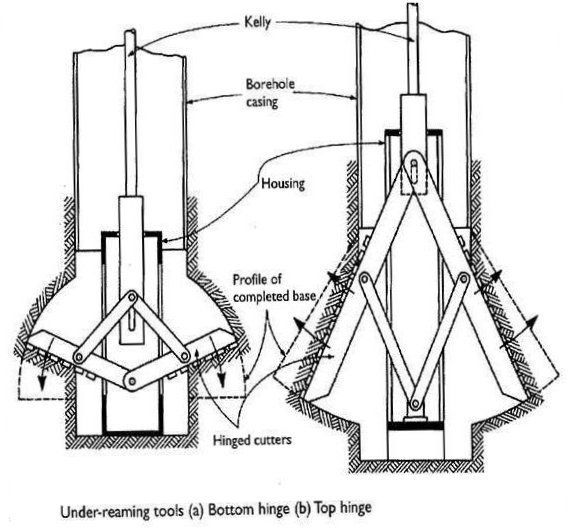

• Начинайте расширение нижней части для сваи. Установите в нужное положение откидную лопатку. Не забывайте про использование специального шнура, который будет поднимать устройство на поверхность. При опускании будет происходить срезание грунта, который будет попадать в грунтоприемник. Выполняйте операцию столько раз, сколько потребуется для достижения результата.

Средняя продолжительность цикла создания скважины составляет примерно 30 минут на легком грунте, и 60-90 минут на тяжелых почвах.

Преимущества

Достоинствами сделанного своими руками бура ТИСЭ, который формирует скважины для свай, является:

• Простая конструкция.
• Не требуется специальное обучение для использования устройства.
• Экологичность.
• Удобство бурения грунта любого типа.
• Можно использовать даже зимой.
• Универсальность, которая дает возможность делать углубления для любых назначений.

Материалы и приспособления для самостоятельного изготовления

Сократить строительные расходы в значительной мере позволяет сделанный по чертежам своими руками бур ТИСЭ. Технические подкованный застройщик без труда справится с этой задачей. Главное, чтобы у вас был настоящий образец или технически правильные чертежи бура.

Изготовление бура ТИСЭ несложное, если вы будете использовать такие инструменты и материалы:

• Трубы из металла с диаметром в 0.25-0.3 метра. Размер следует подбирать согласно тому, какой будет предполагаемый диаметр скважины для свай.
• Рабочее устройство дисковой пилы.
• Труба для рукоятки.
• Элементы для фиксирования частей штанги.
• Металлические петли, пластины и прутья.
• Электродуговая аппаратная сварка.
• Составы, которые будут сохранять металл от воздействия коррозии.

Последовательность изготовления

После изучения чертежей и приготовления всех материал можно начать делать свое устройство. Для этого придерживайтесь описанной инструкции:

1. Определители длину штанги. Если вы планируете делать глубину скважину больше, чем 150 см, то придется подготовить дополнительную металлическую трубу, которая будет соединена с основной штангой при помощи элементов фиксации.
2. Заготовьте кромки для резки. Рабочее устройство дисковой пилы следует разрезать пополам.
3. Приварите все части как можно ближе к концу штанги из металла под углом от 15 до 25 градусов.
4. При помощи электродугового сварочного аппарата приварите кусок трубы выбранного вами диаметра над режущей кромкой. У вас получится грунтоприемник, который будет захватывать почву при проходе в скважине.
5. Прочное крепление потребуется создать для вертикальных клыков наружного контура приемника грунта. По сложности разработанного грунта должно быть от 2 до 4 клыков. Если у вас проблемная почва, увеличьте количество разрыхлительных элементов.
6. Дополните сделанный своими руками бур ТИСЭ устройством, которое будет формировать расширенную полость в нижней части. Возьмите полоску металла, изогните и приварите металлические петли к штанге, которые будут способствовать образование полости необходимого размера. Благодаря увеличению размеров полости устойчивость формируемого основания будет улучшена. Стержень и петли, которые прикреплены на конце пластины, будут помогать совершать поступательно-возвратные движения режущей кромкой.
7. Обработайте сварочные швы и места фиксации при помощи абразивного материала.
8. Нанесите покрытие от коррозии.

При использовании бура ТИСЭ своими руками следует контролировать угол наклона режущего элемента, который будет обеспечивать эффективное наполнение грунтоприемника – почва ни в коем случае не должна просыпаться. Если потребуется перерыв, поверните ручку устройства против часовой стрелки, и тем самым вы приостановите заглубление.

Заключение

Благодаря освоению правил изготовления вы сможете сделать инструмент своими руками, и он будет обеспечивать формирование углублений для забора, гаража и свай фундамента. Хотя застройщики не всегда положительно откликаются о технологии ТИСЭ, профессионалы считают ее выгодной с экономической точки зрения, и поэтому советуют использовать.

чертеж, технология изготовления, как сделать своими руками?

Дата: 1 марта 2017

Просмотров: 6869

Содержание

• Конструктивные особенности
• Виды грунтоприемников
• Порядок проведения бурильных работ
• Преимущества использования
• Самостоятельное изготовление: материалы, инструменты
• Последовательность изготовления
• Заключение

Строительство индивидуальной постройки – дело хлопотное, трудозатратное. Ускорить процесс можно несколькими способами, например, нанять бригаду строителей, что значительно облегчит кошелек, или применить современные технологии, инструменты, позволяющие самостоятельно решить поставленные задачи.

Основа всякого строения – фундамент. Качество основания здания, прочностные характеристики определяют долговечность сооружения. Благодаря техническим характеристикам свайное основание популярно, но дороговизна обустройства снижает интерес частных застройщиков. Облегчить формирование свайного фундамента позволяет фундаментный бур ТИСЭ. Возможность бурения проблемных видов грунтов – весомое преимущество перед другими инструментами. Для почв с повышенным уровнем вод разработан модифицированный ручной бур, позволяющий эффективно производить заливку бетона.

При строительстве свайного или столбчатого фундамента не обойтись без бура Тисэ

Конструктивные особенности

Конструкция ручного приспособления ТИСЭ для формирования скважин достаточно простая. Устройство включает:

• Штангу, имеющую 2 соединяющиеся части. Основная – позволяет проводить работы на незначительной глубине, дополнительная – увеличивает величину скважины для свай. Длина секций – 110 см. Крепление производится специальными фиксаторами. Конструкция любой части штанги обеспечивает возможность присоединения механизма вращения.
• Рукоятку, осуществляющую вращение фундаментного бура ТИСЭ.
• Накопитель грунта диаметром 250 мм, обеспечивающий рыхление, последующий забор почвы. Конфигурация накопителя – цилиндрическая, обеспечивающая вертикальное формирование шахты. Отклонение от вертикали, вызванное наличием препятствий, исключается конструктивными особенностями. Забор разрыхленной почвы осуществляется шнековым механизмом, расположенным в нижней части приемника грунта.
• Откидное приспособление, позволяющее увеличить нижнюю часть шахты для фундамента. Возможный диаметр формируемого расширения – 50-60 см. Осуществляется путем установки приспособления согласно проектным требованиям. После одевания на штангу откидная лопатка крепится к накопителю почвы шпилькой. Движение вверх происходит вручную, вниз – под действием силы тяжести.

Для приготовления бура ТИСЭ своими руками, чертежи выбираются, подходящие

Виды грунтоприемников

Основу строительной площадки составляют различные почвы (тяжелые, с каменистыми включениями; легкие, содержащие значительное количество сыпучих пород). Существует необходимость изготовления грунтоприемников, позволяющих повысить производительность бурения проблемных грунтов. Выпускаются следующие виды накопителей, позволяющих разрабатывать:

• тяжелые грунты. Отличительная особенность – наличие равномерно распределенных четырех вертикальных элементов конусообразной формы. Назначение клыков – возможность забора разрыхленной почвы, имеющей каменистые включения до 50 мм. Использование данной конструкции грунтоприемника значительно снижает налипание глинистых, суглинистых грунтов;
• легкие (сыпучие) грунты. Конструкция предусматривает наличие клыков, выполнение кромки пилообразного вида. Ограниченное расстояние между кромками предотвращает высыпание грунта. Клыки дают возможность убирать мелкие камни. Пилообразная кромка эффективно производит рыхление.

Предприятия-изготовители, согласно требованиям заказчиков, комплектуют бур для формирования скважин парой грунтоприемников.

Свая, созданная буром ТИСЭ имеет несущую способность в несколько раз больше обычной цилиндрической

Порядок проведения бурильных работ

Простота конструкции позволяет беспрепятственно использовать фундаментный бур ТИСЭ частным застройщикам. По проведению бурения методом ТИСЭ отзывы однозначны. Технология доступна профессиональным строителям и частникам, желающим возвести жилище самостоятельно.

Соблюдение последовательности выполнения работ обеспечивает отличные результаты:

Продолжительность цикла формирования скважины составляет 30-40 мин (легкие грунты), 1-1,5 часа (тяжелые почвы).

Преимущества использования

Главные достоинства приспособления ТИСЭ, формирующего свайные скважины:

• простота конструкции;
• отсутствие необходимости специального обучения, позволяющего использовать устройство;
• экологичность;
• простота бурения грунтов любой сложности;
• возможность использования в зимний период;
• универсальность, позволяющая формировать углубления различного назначения.

Самостоятельное изготовление: материалы, инструменты

Значительно сократить строительные расходы позволяет самодельный бур ТИСЭ. Технически грамотный застройщик легко выполнит задачу. Главное, иметь натурный образец или чертежи бура ТИСЭ. Изготовить бур ТИСЭ своими руками несложно, используя следующие материалы, инструменты:

• Металлическая труба диаметром 250-300 мм. Размер выбирается согласно предполагаемому диаметру скважины.
• Рабочий орган дисковой пилы.

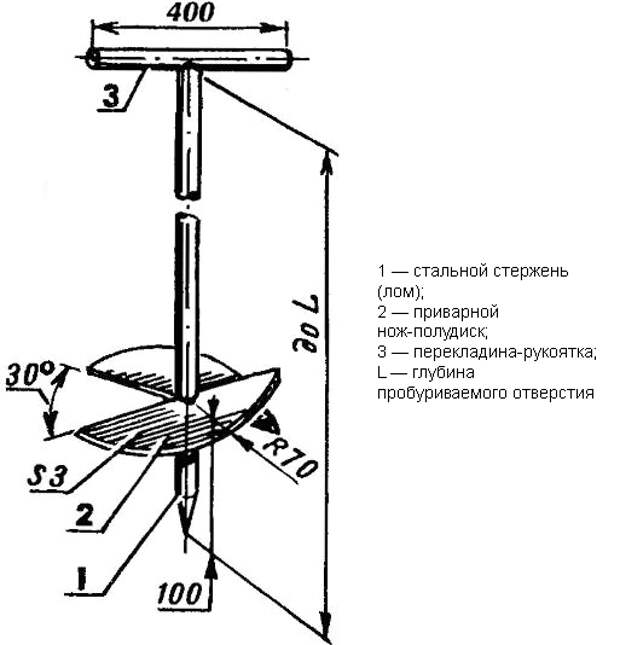

Бур Тисэ можно сделать своими руками по чертежу

• Труба рукоятки.
• Элементы, позволяющие произвести фиксацию частей штанги.
• Металлические прутья, пластины, петли.
• Аппарат электродуговой сварки.
• Составы, предохраняющие металл от коррозии.

Последовательность изготовления

Изучив чертежи приспособления, заготовив необходимые материалы, начинайте выполнение поставленной задачи, создавая бур ТИСЭ своими руками. Придерживайтесь, подтвержденных практикой, технологий:

• определитесь с длиной штанги. Если глубина скважины превышает 1,5 метра, подготовьте дополнительный отрезок трубы, соединяемый фиксирующими элементами с основной штангой;
• заготовьте режущие кромки – разрежьте пополам рабочий орган дисковой пилы;
• приварите полученные части ближе к концу металлической штанги под углом, составляющим 15-25 градусов;
• приварите электродуговой сваркой отрезок трубы выбранного диаметра над режущими кромками. Получите накопитель грунта, позволяющий производить захват почвы при проходе скважины;

Основа бура — водопроводная труба диаметром от 15 до 20 см, которая и будет накопителем грунта

• обеспечьте прочное крепление вертикальных клыков наружного контура грунтоприемника. Согласно сложности разрабатываемого грунта, количество клыков составляет 2-4 элемента. Проблемные почвы требуют увеличенного количества разрыхлительных элементов;
• обеспечьте самодельный бур ТИСЭ устройством, позволяющим формировать расширенную полость нижней части скважины. Возьмите металлическую полоску, изогните должным образом, приварите к ней и к штанге металлические петли, способствующие образованию полости необходимого размера. Увеличение размеров полости способствует устойчивости формируемого основания. Петли и стержень, закрепленный на конце пластины, помогут совершать режущей кромке возвратно-поступательное движение. Диаметр нижней полости зависит от высоты расположения точки крепления пластины к создаваемому приспособлению бура ТИСЭ;
• обработайте сварочные швы, места креплений абразивным материалом;
• нанесите антикоррозионное покрытие.

Используя самодельный бур ТИСЭ, проконтролируйте угол наклона режущих элементов, обеспечивающий эффективное наполнение грунтоприемника – почва не должна просыпаться. Испытывая необходимость временного перерыва, поверните ручку приспособления против часовой стрелки, приостановив заглубление.

Заключение

Освоение правил изготовления позволит самостоятельно создать инструмент, обеспечивающий формирование углублений для свай фундамента, забора, гаража. На использование технологии ТИСЭ отзывы застройщиков разноречивы, но профессионалы считают ее экономически выгодной, рекомендуют использовать.
