Для решения строительных задач нередко приходится применять специальный бур. Такой инструмент позволяет проверять, где находятся подземные воды, а также проделывать в грунте всевозможные отверстия, например под установку забора. И если для единичной работы можно попросить оборудование у знакомого или взять в аренду, то для более серьезных операций лучше изготовить ямобур своими руками.
Ручной бур поможет вам в решении различных строительных задач
Правила эксплуатации
Используя такое оборудование, как электробур, важно соблюдать правила хранения и безопасности во время применения. Следование простым рекомендациям позволит продлить срок службы инструмента, избежать преждевременного выхода из строя, а также не допустить получения травм
- Металлические части устройства могут подвергаться разрушающему действию коррозионных процессов. Поэтому для защиты лезвий и стержня от ржавления, их покрывают специальным антикоррозионным покрытием или краской для металла.
- Чтобы бурение выполнялось легко, остроту лезвия периодически проверяют и при необходимости затачивают.
- Причиной неожиданной поломки устройства может оказаться работа неподходящим лезвием для данного типа грунта. Поэтому перед бурением почва сначала исследуется, а верхний слой лучше будет слегка разрыхлить.
- Электробур поднимает наверх землю и может сломаться, если работать без перерыва и отключения для удаления со шнека накопившейся земли. Периодически останавливайте бурение и убирайте избыток земли. Это поможет избежать перегиба и поломки.
- Будьте внимательны, чтобы не травмироваться.
- После завершения работ важна очистка от налипшей земли и проверка состояния оборудования.
Простая конструкция
Как сделать самодельный плуг для минитрактора
Для изготовления неглубоких отверстий в земле можно использовать простую конструкцию ручного ямобура с одним режущим диском. В таком варианте целесообразно предусмотреть съемную рабочую часть для возможности сверления лунок разного диаметра.

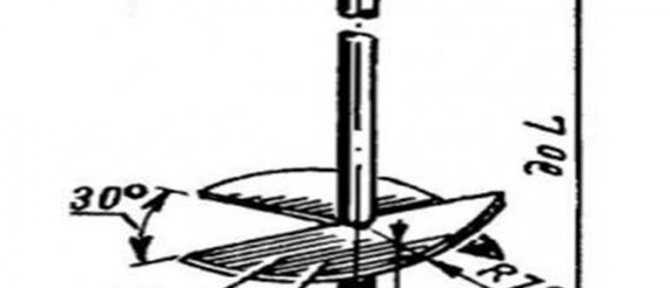

На рис.1 показана простейшая конструкция. (Рис. 1. Простой ямобур. Состоит из ручкодержателя, ручки, штанги, муфты.)
Показанная конструкция имеет сменные диски диаметром 100, 125 и 150 мм. Диск вырезается из стального листа толщиной не менее 3 мм. Штанга изготавливается из стального стержня диаметром не менее 16 мм или трубы диаметром 20-25 мм. Изготовление ямобура производится в следующем порядке:

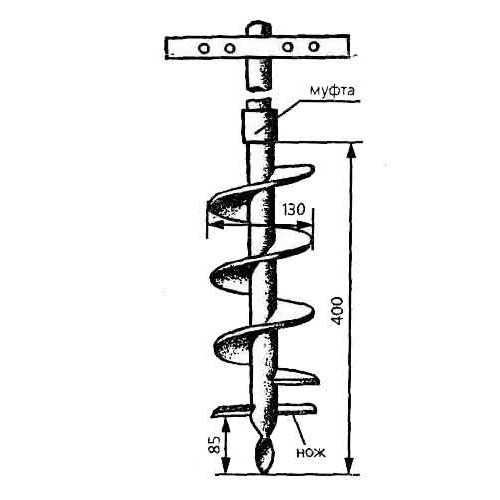

Рисунок 3. Чертеж шнекового ямобура.
- Вырезается диск нужного диаметра, в центре которого сверлится отверстие, диаметр которого на 1-2 мм превышает диаметр штанги (оси).
- На диске вырезается сектор, а кромки металла внутри сектора немного загибаются для обеспечения винтового вкручивания; кромки затачиваются под углом 50-60°.
- Нижний конец стержня заостряется в виде конуса под углом 25-35°, а на поверхности конуса вытачивается винтовая бороздка; можно применить другой вариант – приварить сверло.
- На верхнем конце стержня нарезается резьба для крепления в соединительной муфте.
- Муфта изготавливается из трубы в виде втулки длиной 5-7 см; с одного торца нарезается внутренняя резьба для ввинчивания режущего инструмента; второй торец приваривается к удлиняющей штанге;
- Режущий диск одевается на стержень и надежно приваривается.
- На удлиняющей штанге устанавливается ручкодержатель в виде втулки с отверстием для вставки ручки и резьбовым отверстием для вкручивания винтового фиксатора ручки.
- Ручка изготавливается из стержня или трубы диаметром 16-20 мм длиной порядка 40-50 см.
Нюансы выбора
Когда встает вопрос выбора соответствующего для грунта электробура, важно определиться с условиями, в которых будет применяться агрегат. Исходя из типа земли, преобладающего на рабочем участке, решается, какая мощность прибора является оптимальной. Серьезные масштабные работы проводятся с использованием устройства, имеющего размеры несколько большие, чем электрический бур бытового назначения.
youtube.com/embed/5B7P79bCq9o?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Делаем садовый бур в домашних условиях
Ручные буры применяются для выполнения многих видов работ и относятся к востребованным инструментам.
Самостоятельное их изготовление считается альтернативным вариантом принятию решения о покупке подобных изделий.
Данная статья будет посвящена теме изготовления садового бура своими руками.
Большие возможности маленького инструмента
Ручные буры считаются необходимыми инструментами, позволяющими выполнять широкий спектр работ во время строительства, ремонта, ландшафтного дизайна, обустройства дачного участка, сада, огорода, исследования почвы.
Они разрешают бурить в грунте лунки правильной формы, одинакового размера и состоят из нескольких металлических частей. При ограничении свободных денежных средств изготовление нужного инструмента своими руками считается оптимальным вариантом.
Такое решение позволит осуществлять посадку деревьев, бурение неглубоких скважин или колодцев, монтаж опор для установки арок и шпалер, подпорок для фундамента, обустройство выгребных, компостных ям, а также выполнять лунки для столбов ограждающих конструкций без особого труда.
Конструкция инструмента для бурения отверстий в грунте
Схема сборки самодельного бура (нажмите, чтобы увеличить)
Особенности конструктивных частей шнекового бура определяют его разновидности. К ним относятся:
- шнек с режущим элементом;
- стойка или ось разного диаметра;
- рукоятка короткой, средней длины.
Использование качественного металла определяет надежность, прочность, длительный срок службы садового инструмента. Его рабочий элемент может состоять из нескольких ярусов лопастей. Разборная конструкция бура предоставляет возможность увеличивать длину его ствола, осуществлять замену насадок и рукояток.
Инструменты, материалы для самостоятельного изготовления

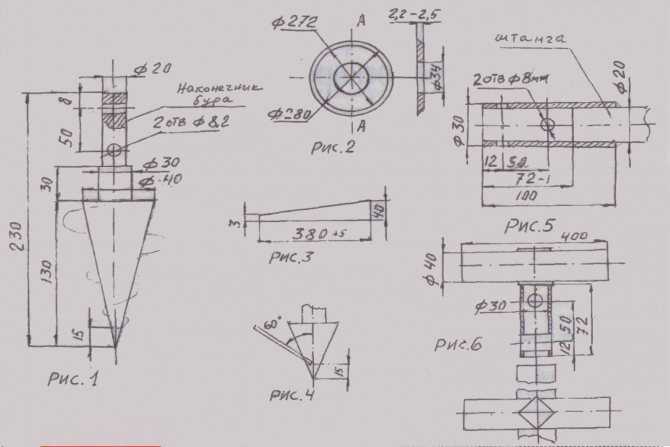

Типовой чертеж инструмента (нажмите, чтобы увеличить)
Чтобы сделать самодельный садовый бур, необходимо определиться с его конструкцией и подготовить нужные инструменты, материалы.
В их перечень внесены:
- аппарат для выполнения сварочных соединений и токарное оборудование;
- листовая сталь высокой прочности, толщиной 3-5 мм и короткие, длинные отрезки металлических труб;
- армирующие пруты диаметром от 16 мм до 30 мм и длиной, не менее 1,6 м;
- наждачный или абразивный круг, предоставляющий возможность вытачивать необходимые элементы;
- мощная дрель и сверла по металлу.
Совет: для изготовления режущих элементов бура вместо заготовок из листовой стали можно использовать диски для циркулярной пилы.
Этапы изготовления
Изготовление самодельного бурильного приспособления занимает много времени по сравнению с его покупкой. Но при этом, будет возможность получить практические навыки и экономию денежных средств.
После подготовки необходимых материалов, инструментов приступают к изготовлению садового бура. К основным этапам относятся:
1. Из листовой стали повышенной прочности вырезают несколько круглых заготовок разного диаметра для режущих деталей бура.
Такое решение предоставляет возможность выполнять лунки необходимой ширины.
2. В центе стальных кругов сверлятся отверстия. Их диаметр должен быть на 1-1,5 мм больше толщины оси садового инструмента.
3. На третьем этапе приступают к вытачиванию цилиндрических деталей с отверстиями для втулок на токарном станке последующим нарезанием резьбы. Она должна соответствовать размеру болтов, используемых для надежной фиксации режущих элементов на стойке бурильного приспособления.
4. На рабочих деталях бура, используя отрезной круг, вырезаются небольшие сегменты. Оставшуюся часть диска необходимо растянуть с усилием на скручивание и придать вид винта.
5. Выполняется заточка нижнего края режущего элемента под углом 45º — 60º. На этом этапе завершается изготовление лезвия.
6. На этом этапе выполняется нарезка нижней части стойки бура, отступив 8 см от ее конца. Глубина плоских срезов должна составлять 3мм.
Работа выполняется с использованием наждачного круга.
7. Для формирования острия земляного бура, необходимо заточить нижний конец оси под углом 30º и выполнить спиралевидные канавки. Если приварить к концу стойки сверло по металлу, то инструмент легко будет входить в сухую, твердую почву.
Совет: использование лома в качестве оси бура позволит исключить этап заточки нижнего конца инструмента.
8. На противоположном конце садового бура закрепляется ручка съемного вида. Применение втулки обеспечит жесткую фиксацию детали. При желании, из отрезков металлической трубы можно изготовить специальные секции, позволяющие увеличивать высоту стойки. С их помощью можно выполнять лунки большой глубины.
9. На завершающем этапе изготовленный своими руками инструмент покрывается антикоррозийным составом и краской для надежной защиты от негативных факторов окружающей среды.
Содержание бура в чистоте является залогом длительного срока службы инструмента.
Следуя рекомендациям специалистов, всегда можно изготовить надежный, прочный садовый инструмент любой конструкции и размера.
Ниже, мы предлагаем Вам посмотреть видео о том, как сделать садовый бур своими руками:
- Автор: AlinaS
- Распечатать
Оцените статью:
(3 голоса, среднее: 3.7 из 5)
Поделитесь с друзьями!
земляной, для столбов, колодцев, чертежи, размеры
При строительстве дома и благоустройстве территории часто приходится делать круглые отверстия в земле. Они нужны при возведении забора – для установки столбов, при строительстве беседок, установке арок и других легких хозяйственных конструкций. При устройстве потребуются такие же ямы, но большего диаметра и глубины. Сделайте эти отверстия с помощью моторизованной или ручной дрели.
Они имеются в магазинах в достаточном количестве, но многие отдают предпочтение самодельным изделиям: зачастую они более производительны и надежны, чем фабричные. К тому же сделать дрель своими руками можно любой конструкции, а их очень много.
Конструкции и применение
Простые в изготовлении садовые буры. В зависимости от типа грунта, на котором производится бурение, их конструкция несколько видоизменяется. В этом и прелесть самодельных сверл — их можно «заточить» под конкретные условия и дело не только в размерах — лезвия можно сделать съемными, на болтах, но и в конструктивных особенностях. Да, обычные дрели в магазине стоят недорого, зато они «универсальные». Хорошо работает на «легких» почвах. На суглинках, глинах, мергелях и т. д. они малоэффективны.
Изготовление садового бура
Садовый бур — самая простая, но эффективная конструкция. Он состоит из:
Это базовая конструкция, в которую внесено множество улучшений. Но сначала поговорим о том, из чего можно сделать земснаряд.
материалы
Как уже было сказано, стержень чаще всего делают из круглой или квадратной трубы. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно взять от 20*20 мм до 35*35 мм.
Ножи-лезвия могут быть изготовлены из:
Лезвия проще сделать из пильного диска. В этом случае режущие кромки уже подготовлены. Боковые края можно будет дополнительно заострить, чтобы легче было резать землю.
Пику-дрель изготавливается из разных материалов — существует множество ее конструкций. Делают просто заточенный стержень. Тогда вам понадобится кусок бруса большого диаметра. Второй вариант – сделать из полосы что-то вроде сверла. А также сочетание того и другого.
Пика — один из вариантов подсказки
И, наконец, о ручке. Удобнее, если она будет сделана из круглой трубы. Его диаметр можно подобрать по охвату ладоней. Главное требование – вам должно быть удобно.
Ножи и способ крепления
В первую очередь необходимо определиться, делаете ли вы дрель своими руками со сменными или стационарными лезвиями.
Если лопасти съемные, приварите к одному концу стержня полки из толстой стали. Полки делают под углом — так, чтобы плоскости ножей разошлись под углом 25-30°.
После того, как полки приварены, в них делаются два-три отверстия — для крепежа. Затем такие же отверстия нужно будет сделать в лопастях, и установить на болты солидного диаметра.
На одном стержне можно иметь несколько комплектов режущих лезвий — для ям разного диаметра
В самих дисках отверстия придется прорезать по центру, чтобы они плотно прилегали к стержню, но эта операция требуется также монолитный вариант — со сварными лопастями.
Листовая сталь
Если вы собираетесь делать лезвия из листовой стали, вырежьте шаблон из бумаги, по нему сделайте круг из стали. В центре просверлите отверстие – в него нужно будет вставить и приварить стержень. Круг или квадрат – в зависимости от выбранного стержня. Размеры отверстия чуть больше размеров стержня.
Также необходимо развернуть края на 25-30 градусов.
В этом случае эффективность бурения будет максимальной. Если работать на плотных грунтах (глина, суглинок с преобладанием глины), лопасти под нагрузкой могут сводить. Чтобы этого избежать, добавляют упоры из уголка или толстой полосы стали.
Лопасти гнутся из-за того, что используемая сталь не закалена, но найти ее в листе практически невозможно, а если и возможно, то вряд ли погнуть.
От пильного диска
Если у вас есть старый пильный диск подходящего диаметра, вы нашли почти идеальный вариант. В них используется закаленная сталь, она эластичная и прочная. Но такой диск нельзя согнуть, поэтому его распиливают пополам и эти половинки разводят под необходимым углом.
Такой самодельный бур для земляных работ показывает достаточно высокую производительность. Даже б/у диски имеют хорошо отшлифованные края. А чтобы сверление было еще проще, сверло еще и затачивают по бокам своими руками.
Модификации
В плотных почвах большие ножи могут резать почву с трудом.
В этом случае на стержень приваривают несколько лопастей разного размера. Снизу, возле пики, привариваются самые маленькие, вверху, отступая на несколько сантиметров, — большие. Таких ярусов может быть три, максимум четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень тяжело.
Если бур нужен для неглубоких ям — для установки столбов и т.д., то такая конструкция оптимальна — имеет относительно небольшой вес, с ним легко работать. Процесс работы такой — опустили в лунку, несколько раз повернули — вытащили, высыпали грунт, застрявший между лопастями. Но если вам нужно бурить глубокие ямы, вам придется замучаться, перетаскивая из глубины небольшое количество грунта. Для таких случаев над лопастями приваривается ящик для сбора грунта.
Бур шнековый
Бур шнековый из-за большого количества оборотов создает значительное сопротивление, то есть работать с ним гораздо сложнее, чем с садовым буром.
Но применяют шнековые в основном при наличии механизированного привода — при их изготовлении — на воду, подземные зонды для и т.п.
Для изготовления самодельного шнекового бура потребуется несколько металлических дисков. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них по центру вырезается отверстие для стержня, а также такой же сектор — чтобы их можно было приварить.
Диски приваривают с одной стороны, затем, немного растянув получившуюся гармошку, шов заваривают с другой стороны. Кольца приварены к наружным дискам. На стержень надеваются сварные диски, приваривается нижняя кромка.
Бур для свай ТИСЭ
В авторском варианте бур ТИСЭ представляет собой отвалы с наземным ресивером и складным более широким ножом, который образует расширение в нижней части сваи. Но работать с таким снарядом неудобно — сильно мешает складной нож.
Поэтому в некоторых конструкциях его делают съемным, а вообще, сами ямы рекомендуется бурить обычным садовым буром, а для его расширения делать отдельно складной нож с наземным приемником. Это делает работу проще и быстрее.
Бур для свай ТИСЭ своими руками — один из вариантов
В роли ножа выступает отрезная лопата, а землеприемник делается из банки из-под селедки. Нож закреплен подвижно, при опускании в яму он подтягивается нейлоновым тросом, привязанным к концу. Достигнув дна, трос ослабляется, лезвие начинает подрезать борта ямы, формируя необходимое расширение.
На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Лезвие плуга изготовлено из отрезка пружины, заточено и приварено к навесной конструкции болтовыми соединениями.
Земснаряд из старого баллона с пропаном. Земля собирается снизу, потому что ресивер выполнен с закругленным дном. Имеет два отверстия, их края заострены.
Этот снаряд хорошо работает даже на плотной глине. Правда, для уменьшения трения колодец необходимо постоянно смачивать водой.
Чертежи
Самодельная дрель хороша тем, что ее конструкция «заточена» под хозяина. В процессе производства каждый вносит свои изменения, затем еще многие дорабатывают продукт. Но без базовых чертежей обойтись бывает сложно. Эта гравюра содержит несколько рисунков с размерами различных сверл. Как вы понимаете, размеры условны, их можно и нужно менять, подгоняя под размеры требуемых колодцев.
Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае из лопаты можно сделать садовый бур. Выбирают качественную лопату из хорошей стали, наносят разметку, как показано на чертеже. По разметке нужно будет вырезать два небольших фрагмента, посередине отпилить нижнюю часть на глубину 30 см (на фото).
Если грунт мягкий, традиционная конструкция не очень хорошо работает. Для таких случаев есть специальное сверло с удлиненной режущей частью.
Это своего рода стекло с прорезями по бокам. Прорези оснащены режущими кромками. Их лучше всего делать из хорошо закаленной стали.
На этом рисунке показана интересная конструкция рукоятки — ее можно переставлять по мере увеличения длины стержня.

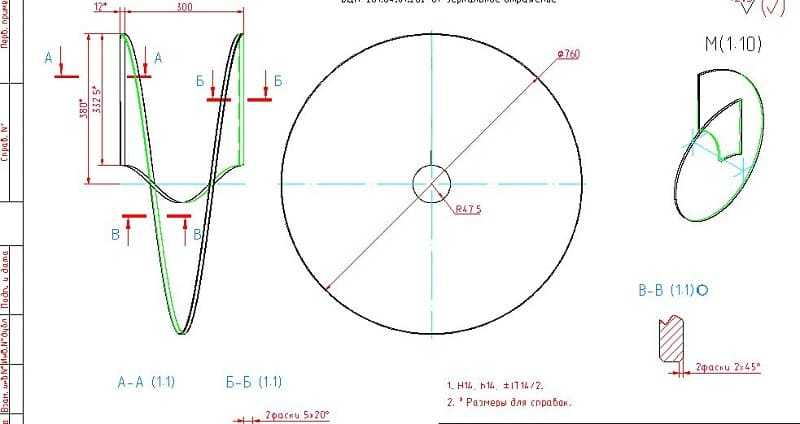

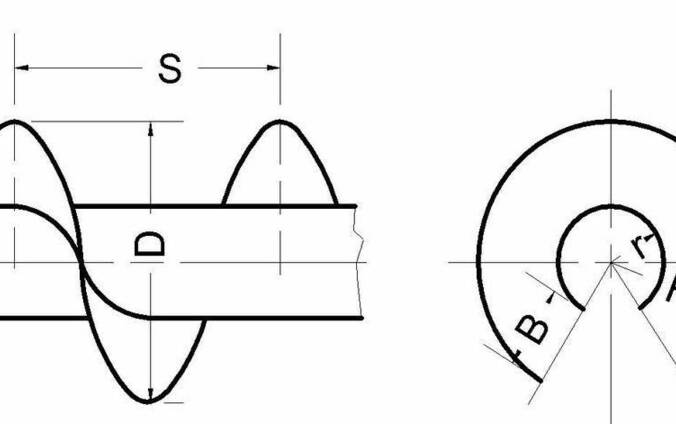

Основные чертежи шнека и садового бура
Оба эти агрегата работают хорошо, но садовый часто приходится снимать, а шнек тяжелее вращать. Выбирайте в соответствии с собственными предпочтениями.
Чертеж садового бура
