Бетономешалка своими руками в домашних условиях видео: Самодельная бетономешалка: как собрать? + видео

Этапы изготовления

Устройства, чертежи которых в большом изобилии имеют в общем доступе, могут иметь индивидуальные детали, но в целом схожую конструкцию. Поэтому и процесс их изготовления делится на одинаковые этапы.

Рассмотрим один из наиболее простых вариантов:

1. Приготовить емкость. Это может быть старая железная бочка. Главное, чтобы она была достаточно прочная и герметичная, без трещин и дырок.
2. Изготовить небольшой люк в середине боковой поверхности бочки. Для этого нужно аккуратно вырезать в ней прямоугольник или квадрат со стороной около 30 см. Из этого отрезка нужно изготовить дверцу для люка, закрепив его на шарниры к бочке.

В ходе эксплуатации люк должен надежно и, главное, герметично закрывать бочку. Для этого лучше использовать резиновые уплотнители. Полоску резины можно приклеить по периметру люка. Сам же люк нужно закрывать перед работой на задвижку или обычный дверной шпингалет.

3. Далее барабан (бочку с люком) нужно закрепить на вращающуюся ось, которая в свою очередь устанавливается на надежный каркас (Смотрите, как показано на фото). Соединение оси, крепящейся к бочке, с рамой стойки может быть как с помощью плотно обживающих ее хомутов, так и посредством муфт с подшипниками.

Ручной агрегат своими руками

Обратите внимание! Крепление к оси бочки (дну и верху) осуществляется с помощью сварки.

Для этого нужно подготовить крестовины, которые увеличат площадь соприкосновения оси с поверхностью барабана и повысят этим площадь и надежность крепления.

4. Стойка, на которой устанавливается барабан с закрепленной рукоятью и осью для вращения, изготавливается из прочного материала – металлических уголков, труб, арматуры, брусков или досок достаточной толщины.

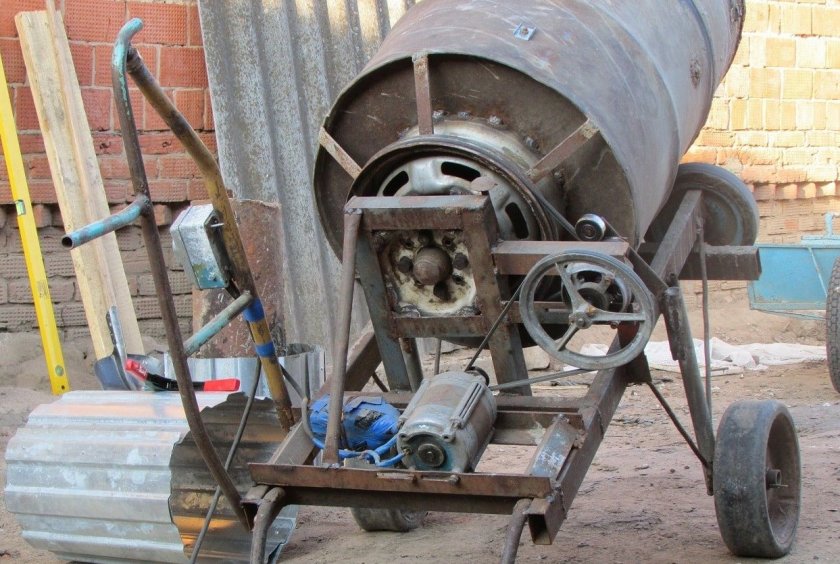

Установка с электроприводом самодельная

Электропривод

Если планируется большой объем работ, например, заливка фундамента для двухэтажного коттеджа, то перед строителем возникает естественный вопрос — как сделать самому установку с электроприводом?

На конструкцию устройства внесение этой детали практически не повлияет. Только в месте, где расположена ручка для ручного вращения барабана, устанавливается электродвигатель, напрямую соединяемый с осью барабана или через редуктор.

Установка с электроприводом своими руками

Электрический двигатель должен иметь достаточную мощность, хотя все зависит от объема барабана. Так для 200 литровой бочки, производящей 7-8 ведер готового материала за один цикл, необходимо устанавливать двигатель мощностью не менее 2 кВт. При этом, рабочая скорость вращения барабана должна находиться в пределах – 20-40 оборотов в минуту.

Электрический мотор

Обратите внимание! Если металлическая бочка не имеет достаточной толщины и может деформироваться под действием силы тяжести при вращении в рабочем положении, ее можно усилить, наварив на внешнюю ее сторону заранее согнутую толстую проволоку или тонкий стальной пруток.

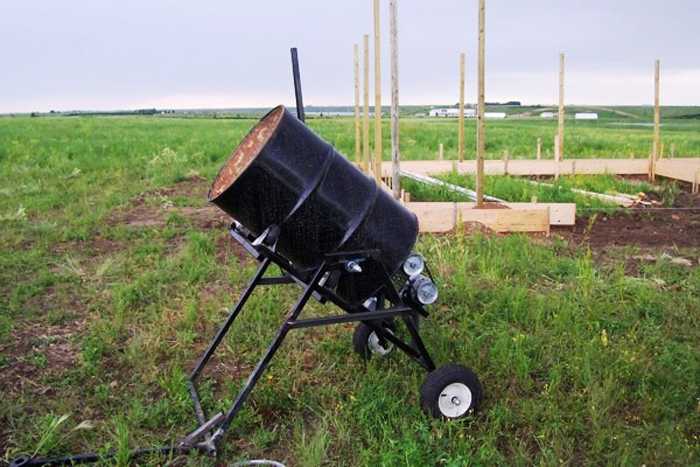

Мобильная установка

Стоит ли делать бетономешалку самому

Насколько легко сделать устройство

Очень часто помимо вопроса о том, как самому сделать бетономешалку в домашних условиях, возникает вопрос, стоит ли ее вообще делать или купить заводскую?

Порой изготовление такого устройства потребует больших затрат, сил, времени и услуг специалистов. Поэтому приступать к ее изготовлению можно не только когда есть чертежи, но и все условия, материалы и опыт в механике и металлообработке.

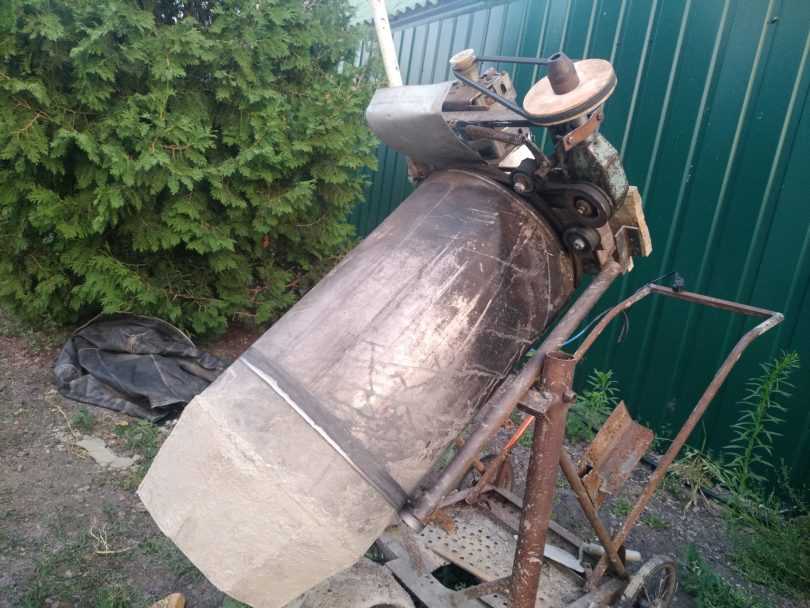

Стационарный агрегат своими руками

Условия создания

Все вопросы о том, что такое мешалка, как сделать своими руками ее рабочую модель, какие при этом потребуются навыки и умения, должны быть решены заранее.

• Например, в ходе работы понадобится опыт работы в электросварке. Если такового нет, или нет того, кто мог бы помочь, то лучше не браться за дело. В ходе работ по изготовлению, понадобится много материалов, устройств и механизмов.
• Итоговая цена, и вообще, выгода этого предприятия, зависит от их наличия в бесплатном и дешевом доступе. Хорошо, когда все необходимые материалы и устройства можно найти в кладовых своего хозяйства или на крайний случай недорого приобрести их.
• Опытному механику, конструктору, слесарю или человеку с опытом подобных работ лучше знать, как сделать агрегат своими руками (чертежи, хотя бы они были идеальными, не могут помочь сами по себе создать устройство для приготовления бетона).

Недорогой вариант своими руками

Обратите внимание! Для улучшения процесса перемешивания смеси, на внутренней поверхности барабана можно сделать лопасти. Это могут быть несколько уголков с ребром 50 мм, надежно прихваченных на сварку.

Модификации бетономешалок

Чертеж сегодня может найти каждый. Несмотря на то, что работают они по одному принципу, конструкции могут существенно различаться по нескольким параметрам.

Как сделать оборудование своими руками?

Ось вращения барабана

Барабан может вращаться не только строго вдоль горизонтальной оси, как в рассмотренном примере, но также с различным углом наклона. При этом емкость может иметь функцию наклона для облегченного освобождения материала.

Видео, как сделать самодельную бетономешалку, показывает, какие модификации доступны для изготовления и какие сложности предстоит преодолеть в ходе их создания.

Небольшой вариант своими руками

Стационарные и передвижные

Должна ли быть самодельная бетономешалка стационарной или передвижной, зависит от условий и особенностей работы на стройплощадке. Если работа предполагает перемещение по большой площади, то предпочтение лучше отдать мобильной версии.

Самодельная мешалка высокой производительности

По механизму перемешивания

Многим хочется знать, как сделать бетономешалку своими руками (видео-инструкция), чтобы максимально ускорить процесс изготовления бетона. Максимальную скорость изготовления имеют мешалки с принудительным механизмом перемешивания. Однако такие устройства достаточно сложны для самостоятельного изготовления, и к тому же потребляют много энергии.

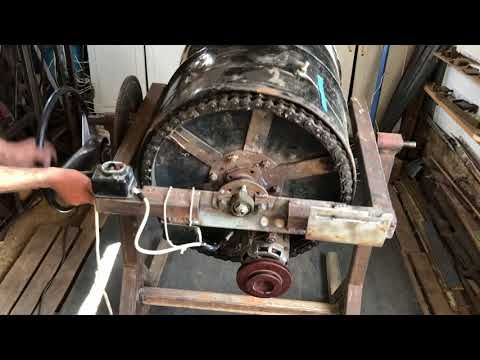

Бетономешалка своими руками из стиральной машины

Годы тотального дефицита позади, сейчас в магазинах и торговых центрах можно купить что угодно от стройматериалов до станков и оборудования, с бытовыми бетономешалками тоже проблем нет. Но беда в том, что стоят они недешево, а иногда дело даже не в цене. Например, он вам нужен только на период строительно-ремонтных работ, покупать и арендовать ни у кого нет смысла — что делать? Выходом может стать бетономешалка из стиральной машины, которую вы сделаете сами.

Стоит ли делать такую ​​самоделку?

Если у вас руки растут из правильного места, и вы любите «возиться с железками», то эта статья для вас. «Без лишних слов» можно очень дешево сделать чрезвычайно полезную в хозяйстве вещь, использовать ее самому, а потом сдать в аренду друзьям и родственникам. Многие люди скептически относятся к самоделкам, считая, что фабричное всегда лучше, но на самом деле это не всегда так. Приводим аргументы в пользу изготовления бетономешалки своими руками.

• Самодельная бетономешалка стоит копейки, а польза от нее точно такая же.
• Самодельная бетономешалка может быть изготовлена ​​по индивидуальному чертежу, например, с учетом размеров кузова или багажника вашего автомобиля, на котором будет перевозиться данная бетономешалка.
• С самоделкой проще иметь дело, если она выйдет из строя в процессе эксплуатации, ведь вы сделали ее сами, а значит, вам будет проще ее починить.
• Вы наконец-то найдете достойное применение деталям от старой стиральной машины, которые завалялись у вас в гараже, сарае или на балконе.

С плюсами определились, теперь поговорим о препятствиях, а этих препятствий тоже довольно много. Вот некоторые из них.

1. Изготовление самодельной бетономешалки требует времени, а временные затраты весьма значительны.
2. Нужно уметь «обращаться с железом» и иметь желание работать, иначе лучше не начинать это дело.
3. Вам необходимо иметь представление о конечном результате, задумке и необходимых материалах и приспособлениях для работы.

Важно! Чтобы сделать бетономешалку, нужно немного разбираться в электрике, чтобы уметь подключить ее двигатель по инструкции.

Какие материалы потребуются и что с ними делать?

Конструкция самодельной бетономешалки с двигателем не так уж и сложна. Он состоит из трех основных элементов: двигателя, приводящего в движение бак с бетоном, самого бака с осью и фундамента, на котором держится вся конструкция.

При подборе материалов и комплектующих уже необходимо представлять, каких размеров будет бетономешалка.

Сначала подготовьте инструменты. Нам понадобится дрель, ступенчатая дрель, ножовка по металлу или болгарка, сварка, отвертки и напильники, набор гаечных ключей и пассатижи. Из материалов нам понадобится:

• Емкость бетоносмесителя. В качестве емкости для бетономешалки можно использовать барабан от стиральной машины с запаянными отверстиями, круглый бак стиральной машины «Ока», хотя он довольно большой. Некоторые используют в качестве тары даже старые банки и фляги.
• Двигатель от старой стиральной машины. Двигатель также является основным элементом, который заставит работать бетономешалку. Вам придется установить и подключить его самостоятельно. Кстати, благодаря этому движку можно сделать наждак из стиральной машины своими руками, но об этом в другой статье.
• Уголок металлический 50х50. Он нам пригодится для фундамента будущей бетономешалки.
• Внутренности старой стиральной машины типа Сибирь, Ока или Вятка. Частично подходят элементы от стиральных машин с фронтальной загрузкой.
• Два колеса. Можно взять со старой машины или телеги, главное, чтобы они выдерживали немалый вес и хорошо передвигались по участку.
• Металлический стержень 4,5см. Стержень нужен из прочной закаленной стали, так как он будет играть роль оси, которая примет на себя вес конструкции. Ей нужно будет надеть колеса.
• Металлические полоски шириной 50 мм и толщиной 4 мм.
• Кусок трубы диаметром 30 мм.

Важно! Также вам понадобится большое количество различных комплектующих: шестерни разных размеров, приводной ремень, болты и гайки разных размеров, редуктор и прочее. Многое можно найти, разобрав активаторную стиральную машину.

Сборка конструкции

Для начала нам нужно сварить из уголков мощную и удобную раму, чтобы конструкция была максимально устойчивой, а бетономешалку можно было удобно перекатывать с места на место. Предлагаем обратить внимание на раму «Качели». Такой элемент будет выполнять сразу 3 функции: мощного фундамента, который не сломается даже при максимальной нагрузке, позволит легко перемещать всю конструкцию и даст возможность при необходимости быстро удалить бетон из бака бетоносмесителя. Делаем следующее:

1. От уголка 50х50 отрезаем два куска по 60 см — это будут основания для двух треугольников.
2. От этого же уголка отрезаем 4 отрезка по 80 см — это будут бедра треугольников, складываем треугольники и надежно привариваем их по углам.
3. Ставим треугольники друг напротив друга, надеваем на их птицу два отрезка уголка длиной 50 см и привариваем — получаем устойчивую конструкцию из 2 соединенных треугольников.
4. Берем трубу диаметром 30 мм и отрезаем ее так, чтобы один конец лежал точно на одном верхнем углу треугольника, а другой на противоположном верхнем углу другого треугольника.
5. К вершинам треугольников привариваем две большие гайки, по одной на каждую вершину. Отверстие гайки должно быть на 1 мм шире диаметра трубы.
6. Протягиваем трубу через гайки и запрессовываем концы так, чтобы труба свободно вращалась на вершинах треугольников, соединяя их, но не могла выскочить. Половина рамы готова — это основа.
7. Для верхней части рамы, а также для качелей нам понадобится два отрезка уголка 50х50, длиной 1,4м. Ставим их параллельно, на расстоянии 40 см друг от друга.
8. Берем три отрезка уголка по 40 см и соединяем два параллельных отрезка по типу лесенки.
9. Находим середину возле нашей лестницы, затем прикладываем эту середину поперек к подвижной трубе основания конструкции и прочно привариваем. У нас получились настоящие маленькие качели, ведь концы нашей лестницы могут совершенно свободно подниматься и опускаться.

Важно! Чтобы сделать конструкцию прочнее, можно приварить дополнительные прутья или уголки меньшего диаметра поперек бедер треугольника и в других местах, создав сильное ребро жесткости.

Основание для бетономешалки подготовлено. Теперь нужно установить нашу емкость. На один конец «лесенки» ставим нашу бочку так, чтобы большая часть ее корпуса соприкасалась с металлическим уголком, и надежно прихватываем ее, приварив к обоим уголкам, расположенным параллельно. Нижняя часть бака должна смотреть на вершины треугольников. В качестве бака лучше использовать бак стиральной машины с активатором Ока , т. к. в нем уже есть активатор, который можно отлично приспособить для замеса бетона.

Разумеется, перед использованием активатор придется существенно переделать. Точнее нам нужен только механизм, сам пластмассовый активатор можно открутить и снять. Что мы делаем?

• Берем две стальные полосы шириной 50 мм, толщиной 4 мм и длиной 90 см.
• Из них сгибаем две продолговатые скобы.
• Заранее подготовленную ось пропускаем через резьбу активатора стиральной машины так, чтобы ее конец был на 5 см в баке для стирки, и надеваем на этот конец гайку подходящего размера.
• Просверливаем в центре основания каждой скобы отверстие диаметром, соответствующим диаметру оси, и надеваем скобу на ту часть оси, которая находится в баке для стирки.
• Разводим кронштейны так, чтобы их основания были крест-накрест, на ось надеваем гайку подходящих размеров и прихватываем ее сваркой, чтобы кронштейны не сошли с оси.

Что мы сделали? Теперь, если мы возьмем ось нашей недостроенной бетономешалки с конца, противоположного торцу, находящемуся в баке, мы сможем проверить вращение нашего механизма, который будет перемешивать бетон в бочке. Если все сделано правильно, лопасти, которые раньше были концами скоб, будут вращаться по кругу внутри ствола. Для того, чтобы в дальнейшем перемешивание бетона было более эффективным, концы скоб необходимо закрутить по спирали на пол-оборота с помощью пассатижей (может потребоваться значительное усилие).

Внимание! На дне стиралки бывшей машины есть сливное отверстие, сейчас оно нам не пригодится и его можно заварить или просто хорошо заткнуть.

Пришло время подключить двигатель к противоположному концу оси нашей самоделки, если вы конечно не запланировали сделать ручную бетономешалку. Сделать это самостоятельно не очень сложно, но нужно понимать принцип подключения двигателя к сети. Вы можете посмотреть его на видео ниже или найти видеоинструкцию в интернете.

Установка двигателя не ограничивается его подключением, нам сначала нужно будет закрепить его на раме бетономешалки и защитить от дождя. Сверлим отверстия в углу лестницы для крепежа, который будет держать двигатель. В корпусе мотора есть отверстия для креплений, их необходимо совместить с просверленными отверстиями, болты вставить в отверстия и затянуть гайками. Крышку двигателя можно сделать из старой автомобильной камеры.

Важно! Делая крышку двигателя своими руками, не пытайтесь закрыть ее полностью, оставьте отверстия по бокам во избежание перегрева.

Двигатель должен быть установлен на раме так, чтобы его шкив не доходил до края оси на 2-3 см. Вам придется соединить шкив с осью через фланец.

1. Берем кусок трубы 3,2 см, один конец кладем на ось, а другой на шкив двигателя.
2. Просверливаем отверстия с двух сторон сверлом на 4 мм, чтобы пройти через фланец и шкив и через фланец и ось.
3. Вставьте в отверстия болты подходящего размера и затяните их гайками.

Двигатель подключен к оси, теперь подключаем его к сети 220В и проверяем работу бетономешалки. Преимущество нашей простейшей бетономешалки в том, что когда нам нужно слить часть бетона из бака, мы просто беремся за тот конец «качающейся опоры», на котором расположен двигатель, и поднимаем его вверх. Бочка падает, и бетон выливается наружу. Недостаток конструкции в том, что для того, чтобы ствол располагался под нужным углом, придется подставлять под него специальную опору в виде Т-образного костыля. Но в целом такая бетономешалка, сделанная от начала и до конца своими руками, вполне функциональна.

Когда вам нужна бетономешалка?
