Бетономешалка своими руками — дёшево и надёжно

Люди, которые планируют строить себе дом, составляют список необходимых приспособлений. И, оказывается, что без бетономешалки никак не обойтись. Приобретение такого устройства связано с большими денежными тратами, поэтому умельцами разработаны инструкции как самостоятельно собрать такое приспособление. Немаловажным фактором является и то, что данное изделие рассчитано на долгую и многократную службу.

Содержание

1. Удобная конструкция бетономешалки
2. Собираем самостоятельно
3. Бочка как основа бетономешалки
4. Выполняем сборку основных компонентов
5. Окончание сборки и установки бетономешалки
6. Самостоятельно делаем бадью
7. Безопасная работа

Удобная конструкция бетономешалки

Вы можете быть уверены, что если будете внимательно следовать инструкциям, то сборка бетономешалки не отнимет много времени. Перечислим преимущества, которые вы получаете:

• конструкция предполагает использование экономичных материалов (т. е. вам не придётся сильно тратиться).
• даже человек без особых навыков сможет собрать это изделие.
• составляющие детали не являются особо редкими. Их несложно найти, но приготовьтесь, что если их не будет в вашем владении, то придётся либо просить у друзей, либо покупать.

Самодельная бетономешалка включает в себя следующие детали: ручку для выброса бетона, мотор, каркас, емкость для бетона. Если вы намереваетесь перевозить бетономешалку с места на место, то следует собрать и соответствующую передвижную конструкцию на основе тележки с колёсами.

Собираем самостоятельно

Для начала надо обдумать план предстоящей работы, а именно – нарисовать чертёж бетономешалки, решить из каких компонентов она будет состоять.

Несомненно, что частью бетономешалки будет бадья. Вам придётся подыскать ёмкость или сосуд большого объёма.

— Возможно, это будет одна из тех бочек, которые часто стоят на приусадебных участках (подойдёт как металлическая, так и пластмассовая).

Если не удалось найти подобной ёмкости у себя либо же у друзей, то придётся потрудиться – изготовить её самостоятельно. При этом сэкономите немало денег, ведь в магазине такие изделия стоят недёшево.

Сразу стоит отметить, что для комфортной работы бетономешалки потребуется ёмкость в 200 л. и больше. Тогда вам не придётся выгружать и разгружать её, а сразу приготовите нужное количество смеси.

Бочка как основа бетономешалки

В особо неблагоприятных условиях люди умудряются изготавливать бетон, настойчиво перемешивая смесь лопатой.

Рассмотрим два варианта изготовления такого полезного приспособления. Так, в первом случае вы будете вращать бетономешалку своими руками. Что, впрочем, значительно легче, чем делать это вовсе без этого устройства, лопатой. Второй вариант более «продвинутый» в нём используется двигатель (электрический или бензиновый), но, соответственно, и затрат придётся приложить больше.

Если вы решили сделать бетономешалку без дополнительной тяги, то вам понадобится вал и бочка. С двух сторон вала закрепляются ручки. Вы вращаете эти ручки, и вал вращается вместе с насаженной на него бочкой со смесью.

Последовательность сборки следующая:

1. Прежде всего, необходимо вварить в бочку перегородки высотой примерно в 12 см. На ваш выбор какими будут перегородки – продольными или поперечными.
2. Определитесь, будет ли ваша бетономешалка подвижной. Если «да», то на тачке закрепляются стойки.
3. Проверьте, насколько герметична ваша бочка. Возможно, понадобится крышка или кусок подходящего материала, с помощью которого следует заварить эту ёмкость.
4. Для крепления вала используются фланцы. Их необходимо привинтить или приварить ко дну и к крышке бочки.
5. Вал вваривается во фланцы.
6. На следующем этапе следует вырезать люк для загрузки и выгрузки бетона.
7. Люк закрепить на петлях, смонтировать защёлку.
8. Стойки с подшипниками крепятся на валу.
9. При закреплении стоек в земле следите, чтобы конструкция не перекашивалась.
10. Последним этапом станет закрепление ручек.

Теперь рассмотрим вариант, если вы решили использовать двигатель.

В этом случае крутящий момент двигателя будет идти через ремень к шкиву, а от шкива, закрепленного вместо ручки — к валу. Остальные детали, как и при использовании ручной тяги.

Возможно, вам больше понравится вертикальный вариант этой конструкции. Для этого надо проделать следующее:

1. Разместить на основании раму с мотором. Она будет обеспечивать повороты.
2. Повороты бочки происходят благодаря валу и специальным роликам, на которые она опирается.
3. Чтобы не было тяжело переворачивать устройство, к оси рамы приваривается ручка, а сама рама выводится.

Обычно такую продвинутую модель бетономешалки хранят и используют по назначению в специальном защищённом месте. Это может быть гараж, сарай, просторная подсобка – главное, чтобы там была электропроводка.

Не у всех имеется сварочное оборудование, да и навыки этого ремесла не каждый знает. В таком случае рама делается из железного уголка, а сама бетономешалка – на болтах. Если у вас найдётся старая стиральная машина, то двигатель от неё подойдёт к этому устройству. Также, если найдёте ненужную дрель с рабочим двигателем на 1.

Выполняем сборку основных компонентов

Каркас

Наибольшие нагрузки нашей конструкции примет на себя её каркас. Ведь при вращении бадьи образуется нагрузка, которая значительно дополняет массу бетона. В основании каркаса необходим стальной угол с параметрами около 110-130 мм.

Если сварочное оборудование недоступно, придётся обойтись болтами 27 мм (а лучше – ещё большими). Использовать болты с меньшего калибра крайне не рекомендуется, т.к. они могут не выдержать предстоящие большие нагрузки. Но в любом случае – сварка рамы остаётся более надёжным вариантом.

Постарайтесь найти двигатель 1.3 кВт. Некоторые умельцы, у которых такого устройства нет, умудряются подключать два двигателя с идентичными скоростями и моментом. Но небольшой сбой одного из них может привести к общей поломке.

Редуктор

Быстрое перемешивание бетона недопустимо. Рекомендуется делать около 35 оборотов в минуту. Большинство же двигателей рассчитаны на большую скорость. Медленные же двигатели поступают в специализированные магазины крайне редко. Так что оптимальным будет использование быстрого двигателя, дополненного редуктором.

Это самый экономичный и простой способ изготовления редуктора. Вам потребуются шкивы и ремни.

Сначала вам предстоит рассчитать передачу. Не волнуйтесь: сделать это несложно, т.к. шкивы вращаются со скоростью равной отношению их диаметров.

Если вам надо снизить обороты с 1000 до 35 в минуту, то необходимо действительное число поделить на желаемое. Итак, 1000/35 = 28. Стало быть, диаметр одного шкива должен превосходить диаметр второго в 28 раз.

Предположим, диаметр маленького шкива 3 см., тогда 3*28. Получается 84 см. – таким должен быть большой шкив.

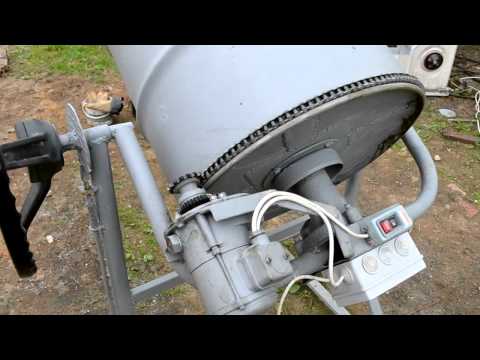

Цепная передача

Если решите применить цепную передачу, то принцип её устройства такой же, как и при ременной.

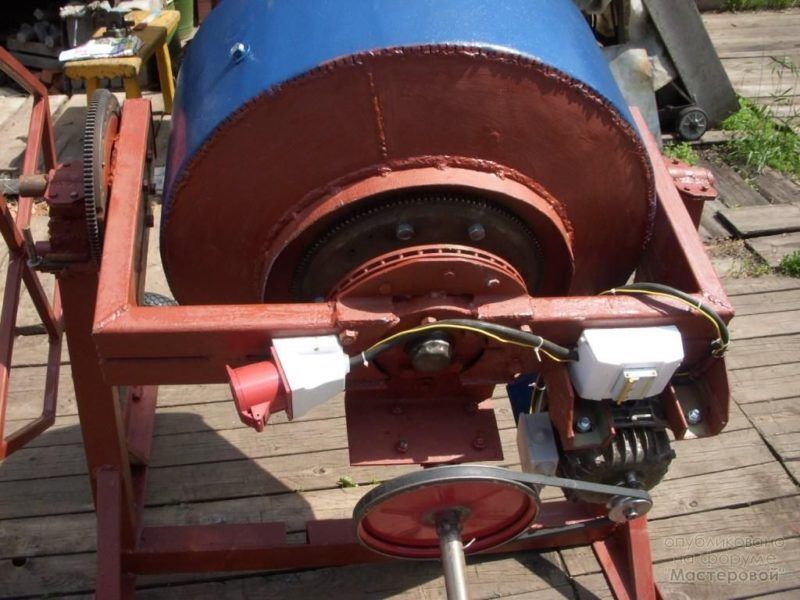

Зубчатая передача

Если у вас есть зубчатый венец от двигателя старой машины, а лучше – коробка передач, то её можно использовать для устройства зубчатой передачи.

Последовательность действий следующая:

1. Переворачиваете бочку.
2. На середине днища размещаете калённый стальной диск (венец)
3. Отмечаете нужные места.
4. Откладываете венец и дрелью делаете отверстия в отмеченных местах.
5. Как можно крепче прикручиваете венец болтами.

Но если есть возможность приварить венец – это будет оптимальным вариантом.

Окончание сборки и установки бетономешалки

Если вы уже установили венец, то для установки редуктора необходимо провести подобные же действия. Т.е. вы делаете отметки, проделываете отверстия как можно крепче закрепляются подходящими болтами.

Следующий шаг: монтаж бочки, внутри которой уже приварены или привернуты лопатки. Используют для этого металлические уголки или листы.

Для надёжности требуется заменить последний шкив или зубчатое колесо особой шестерней располагавшейся на стартере (бендиксе) автомобиля. Если вы раньше этим не занимались и не хотите ошибиться – покопайтесь в документации. Именно эта шестерня призвана принять и выдержать наибольшую нагрузку, когда будет вращаться груженная бетоном бадья.

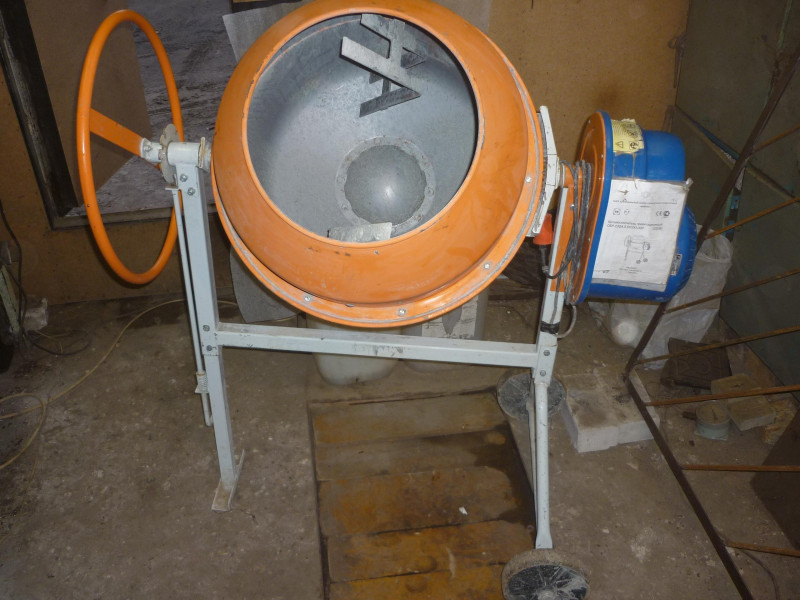

Штурвал

Если вы делаете вертикальную бетономешалку, то для выгрузки из неё бетона необходимо изготовить штурвал
На ваш выбор следующие варианты его создания

• использовать шкив или колёса (можно старые)
• подойдёт кусок трубы с толстыми стенками.

Если подобрали подходящие шкив или колесо, то по их окружности сверлим несколько отверстий (на ваш выбор – 6 или 8). Минимальный диаметр 6 мм, но лучше делать больше. В отверстия нарезается резьба. В качестве ручек могут выступить даже длинные болты (но в таком случае требуется спилить их головки и нарезать резьбу более 10 мм), но лучше подойдут резьбовые стержни или металлические ручки. Их необходимо вкрутить в отверстия на колесе или шкиве.

Изготовление штурвала из трубы с толстыми стенками почти такое же, как в случае со шкивом и колесом. Иногда, если диаметр трубы слишком маленький, некоторые ручки устанавливают со смещением.

В том случае, если вовсе нет возможности изготовить штурвал, то бетон вынимают с помощью лопаты. Это более трудоёмкий, но тоже действенный способ.

Самостоятельно делаем бадью

Важнейшей частью бетономешалки будет бадья. Ей надо уделить особое внимание. Хорошо, если у вас есть подходящая ёмкость. А если нет – предстоит сделать её своими руками. Понадобится металлический лист толщиной в 2 мм. На задней части этого листа чертится развёртка большого усеченного конуса, на задней – развертка малого усеченного конуса. Также необходимо вычертить круг для дна.

Затем необходимо эту развертку вырезать, загнуть и соединить все компоненты бадьи. Перед финальной сваркой необходимо изучить насколько точно стыкуются детали.

Рама агрегата

Вам надо определить: рассчитываете ли вы на долгий срок службы бетономешалки или достаточно будет одного сезона. В первом случае можно собрать раму из дерева, но для долговечной конструкции необходимо изготовить её из металла.

Если выбрали вариант с деревом, то заготовьте саморезы – они понадобятся при сборке. Помимо того, необходимо найти брус (его параметры на выбор – 10×10 или 15×15 см). Соединения тщательно проклеиваются на стыках.

У бетономешалки, которая прослужит вам долгие годы, должна быть металлическая рама. Для производства вам потребуется уголок 45×45 мм либо швеллер. Как и при других операциях более надёжным способом скрепления будет сварка основания, но в крайнем случае подойдёт клепание или затяжка болтами.

Рама бетономешалки

Какой бы вы ни выбрали тип конструкции, в раме бетономешалки обязательно надо просверлить отверстия для всех приспособлений, обеспечивающих работу.

Двигатель

Как известно, советские стиральные машины, как и холодильники, несмотря на долгую эксплуатацию, служат верой и правдой. Поэтому в качестве двигателя для самодельной бетономешалки вполне может послужить мотор, вынутый из старой стиральной машины. Для обеспечения приемлемой для бетономешалки скорости используется редуктор.

Можно подключить и бензиновый двигатель. Такой вариант более мобильный, т.к. не требует наличия электропроводки. Двигатель можно взять от мопеда. Передача осуществляется с помощью цепи, которую также можно взять с мопеда или мотороллера.

Безопасная работа

Несмотря на обеспечение больше мобильности, использование бензинового двигателя сопряжено с риском. При попадании искры и других случайностях – возможен взрыв. Но и использование электрического двигателя несёт потенциальную опасность.

Чтобы обезопасить себя и окружающих не забывайте о следующих правилах:

• т.к. предстоит работа во влажной среде, необходимо проверять изоляцию шнура.
  напротив – нельзя проверять раствор, когда бадья вращается.
• т.к. бетономешалка при работе будет вибрировать, необходимо установка надёжного упора под колёса (если мы говорим о передвижном варианте). Иначе она может неожиданно съехать с места, нанеся кому-нибудь увечья.
• та же вибрация ослабевает затяг гаек. Поэтому регулярно их проверяйте и при надобности подтягивайте.
• нелишними будут и рукавицы. Они защитят вас от попадания раствора и возникновения аллергических раздражений.
• не оставляйте работающую бетономешалку без присмотра. Недопустимо, чтобы к ней приближались дети.

Из всего этого следует, что даже такой, казалось бы, непростой агрегат как бетономешалка можно сделать своими руками. Главное – внимательно и ответственно выполнять инструкции. А т.к. никакое строительство не обходится без бетономешалки, то её можно сдавать в аренду, что позволит не только окупить затраты, но и заработать.

Как сделать бетономешалку?

При проведении строительных работ всегда используется бетон. Для его приготовления требуется бетоносмеситель. Когда речь идет об индивидуальном строительстве, покупать аппарат экономически нецелесообразно. Устройство собирается самостоятельно в краткие сроки из подручных материалов. Для этого потребуется обыкновенная бочка, бидон, фляга или внутренняя часть старой стиральной машины. Руководствуясь простыми советами и имея умелые руки, собирается вибрационная или ручная бетономешалка своими руками довольно просто и в последствии будет быстрой и экономичной.

При строительстве собственного дома очень много придется заниматься изготовлением строительных растворов и бетонных смесей.

Помочь в этом случае может использование бетономешалки, который сегодня продаются в большом ассортименте по объему барабана, мощности двигателя, системе управления, как от отечественных, так и зарубежных производителей.

Купить бетономешалки, благодаря интернету, сегодня стало намного проще, чем это было всего каких-то лет 10-15 назад. Бетономешалка потребуется и в том случае, если вы решили заняться благоустройством загородного участка, устроить подъезд в гаражу из прочного дорожного покрытия, каким является бетон.

Использовать бетономешалку можно и для изготовления тротуарной плитки, только для этого придется вначале купить специальные формы.

Преимущества наличия бетономешалки при строительстве дома

Если у вас не так много работ связанных с заливкой бетона, например, у вас свайный фундамент, но замешивать бетон в ручную все-таки большого желания нет, то всегда можно взять бетономешалку в аренду.

Но, как показывает практика, покупка бетономешалки небольшого объема намного рентабельнее, чем брать ее в аренду. Свой загородный участок, это непочатый край работы, где всегда может потребоваться строительный раствор или бетон. Имея у себя под рукой постоянно такой агрегат, как бетономешалка, вы сможете все необходимые работы сделать быстро, эффективно и на высоком качественном уровне.

Когда необходимость в бетономешалки сошла на нет, то ее всегда можно будет продать, а желающие обязательно найдутся. Для домашнего использования больше всего подойдет бетономешалка гравитационного венечного типа.

Как сделать бетономешалку?? Самодельные бетономешалки имеют разную конструкцию в зависимости от принципа действия. Существует четыре основных способа замеса бетона:

Гравитационное смешение компонентов смеси осуществляется переворачиванием емкости с раствором сверху вниз или по оси. Результат достигается перемешиванием под действием сил тяжести. Ручная бетономешалка этого типа подходит для небольших объемов в частном строительстве.
Принудительно-механический способ зачастую совмещается с гравитационным методом, что позволяет получить высокую однородность раствора. Устройство смешения этого типа состоит из горизонтальной или наклонной бадьи с погруженным в нее миксером. Также емкость может вращаться самостоятельно без миксера, а для улучшения эффективности смешения используются лопасти, расположенные внутри бадьи.

https://avatars.mds.yandex.net/get-zen_doc/1654267/pub_5cd29394fbeb8800b39a0785_5cd293efdc10c300b33966d7/scale_2400

Принудительный вибрационный метод предполагает неподвижность емкости. Для замешивания применяется миксер, издающий волны сжатия, которые эффективно перемешивают и уплотняют смесь. Однако способ энергозатратен: для качественного смешения 20 литров раствора потребуется вибрационный привод мощностью 1,3 кВт.
Комбинированный гравитационно-механический.

Вам понравилась статья?

Как смешивать большое количество бетона (дешево!)

Как сотрудник Amazon я зарабатываю на соответствующих покупках. Прочтите полное заявление об отказе от ответственности.

Если вы заполните всего один кубический ярд бетоном, вам понадобится свыше 4000 фунтов бетона. Это много для заказа, и это может быть очень дорого.

Единственный безопасный способ замешивания большого количества бетона — использование бетономешалки. Тем не менее, аренда бетономешалки и покупка достаточного количества бетона, чтобы заполнить пространство, все равно может оказаться почти в два раза дороже, чем просто заказать готовую бетонную смесь из местного источника.

Позвольте мне объяснить: самая дорогая часть производства бетона — это не фактическое смешивание, а миксер должен стоить вам всего около ста долларов в день. Затраты будут заключаться в приобретении большого количества бетона.

Содержание

Цена бетона

В качестве ориентира для этой статьи я буду использовать цену доставки готового бетона на ваш объект.

Эта цена составляет примерно 113 долларов за кубический ярд, если вам нужно 10 кубических ярдов, и 170 долларов за кубический ярд, если вам нужно значительно меньше.

Теперь первое препятствие, которое нам нужно преодолеть, это покупка бетона. Предположим, что вам нужен всего 1 кубический ярд бетона. Во-первых, нам нужно выяснить, сколько это бетона.

Чтобы заполнить один кубический фут бетона, вам потребуется 144 фунта бетонной смеси. Один кубический ярд равен 27 кубическим футам. Это означает, что на 1 кубический ярд бетона потребуется примерно 4056 фунтов бетонной смеси.

Сколько это будет стоить? Что ж, как потребитель, вы можете купить бетон в 80-фунтовых мешках в местном хозяйственном магазине по 5 долларов за штуку. Если вы покупаете оптом (что, скорее всего, вы и сделаете), это уменьшится до 4 долларов за штуку.

Получается 20$ за фунт. Это означает, что мы можем получить общую стоимость бетона, разделив вес бетона на общий вес бетона, который нам нужен. Если мы это сделаем, то получим цену около 202 долларов за ярд до вычета налогов.

Как видите, это все равно на тридцать долларов больше, чем даже самая дорогая цена заказа готового бетона.

Подробнее: Стоимость ярда бетона (35+ реальных примеров)

Аренда бетономешалки

Удивительно, но это оказывается самой простой частью. Теперь большинство бетономешалок могут смешивать до двух третей своего объема за один раз. Это означает, что миксер объемом 3 кубических фута не сможет смешать 3 кубических фута бетона.

Самые большие смесители, обычно сдаваемые в аренду, имеют объем около 9 кубических метров.

Если вы решите использовать для своего проекта небольшой бетоносмеситель, чтобы сэкономить деньги, то вам действительно нужно было сразу заказать готовый бетонный раствор. Но если вы все же хотите использовать небольшой микшер, вы должны быть готовы потратить много времени на этот проект.

Смеситель, вмещающий два мешка (160 фунтов), смешивает каждую партию примерно за 5 минут. Для проекта объемом 1 кубический ярд это займет 3,125 часа. Это просто смешение. Не заливка, опалубка или что-то еще.

Итак, вам нужен миксер большего размера, чтобы смешать две тонны бетона. Всего за четыре часа это обойдется вам примерно в 70$ . Вы можете добавить это к общей стоимости. Ваша заливка теперь стоит 272 доллара, и вы официально потратили всю сумму Бена Франклина на заливку одного кубического ярда бетона.

Транспортировка бетона

Итак, вы купили 4000 фунтов бетона и арендовали бетономешалку. Как вы переместите его из строительного магазина к себе домой?

Если вы настаиваете на том, чтобы отвезти его домой на своей машине, вам потребуется немало поездок. Возможно, будет проще доставить его на полуприцепе, что, конечно, будет стоить денег.

Какие бы дополнительные сборы вы ни получали от транспорта, вряд ли стоит пренебрегать . Из-за различных цен на такие вещи, как газ и доставка, я забыл рассчитать это здесь.

Но если вы действительно хотите выполнить этот проект с двухтонной бетонной смесью, вы должны сделать это в свободное время.

Замешивание бетона

Итак, вы проделали весь этот путь. Либо ваше болезненное любопытство привело вас к этому пункту, либо это было ваше чистое упрямство. Я не могу не подчеркнуть, что вам не стоит смешивать большое количество бетона самостоятельно. Это дорого, долго и, возможно, даже опасно.

Вероятно, это самая простая часть всего процесса. У вас есть бетономешалка для смешивания бетона, у вас есть несколько тонн бетона, у вас есть садовый шланг, готовый вылить весь пруд, чтобы все это заработало. Что вы на самом деле должны делать?

Ну, это будет зависеть от того, какой у вас миксер, а тип, который обычно сдается в аренду, известен как миксер периодического действия.

Смесители периодического действия смешивают одну партию бетона за раз. В зависимости от количества бетона, которое вам нужно, они могут оказаться весьма удобными. Как правило, если вам нужно менее 6 квадратных футов бетона, они отлично подойдут.

Однако, если вы смешиваете целый квадратный метр бетона, это не так. Один квадратный ярд бетона весит около 4056 фунтов в сухом виде, поэтому, чтобы смешать весь бетон, который вам нужен для вашего бетона, вам нужно смешать всего несколько партий.

Как пользоваться миксером периодического действия

Миксеры периодического действия довольно просты в использовании. Вот краткое изложение.

1. Добавить в сухую смесь
2. Добавить соответствующее количество воды
3. Включить миксер
4. Подождать пять минут.
5. Убедитесь, что бетон содержит достаточное количество воды. Если не хватило, добавьте еще чуть-чуть. Если слишком много, добавьте еще немного порошка. Повторите шаги 3 и 4. В противном случае продолжайте.
6. Залить бетоном.
7. Повторяйте, пока не закончите.

Вы также захотите помыть машину, если она будет выключена более чем на несколько минут . Вероятно, это прокат, и вы не хотите нести ответственность за его повреждение.

Вы в этом надолго

Скорее всего, вы потратите на этот проект пару часов. Вы захотите найти людей, которые помогут вам, чтобы вы не навредили себе. Надеюсь, у вас есть дети или соседи, которые могут оказать какую-то услугу, чтобы вам не пришлось им платить.

Если нет, вам следует рассмотреть возможность найма подрядчиков, которые помогут с ручным трудом по заливке, смешиванию и повторной заливке. Однако, когда вы нанимаете подрядчиков, вы все равно можете просто заказать товарный бетон.

Вот несколько советов, если вы продолжите проект:

• Микшируйте по очереди! Если один человек все время будет заниматься микшированием, он устанет и ему станет скучно. Держите дела в движении, составив сменный график.
• Смешивайте порции настолько большие, насколько может обрабатывать ваш миксер. Чем больше партии вы смешиваете, тем меньше партий вам потребуется.
• Будьте последовательны. Чем больше партий вы смешиваете, тем выше вероятность ошибки на этом этапе. Чтобы этого не произошло, убедитесь, что вы последовательно измеряете количество воды, которое входит в каждую партию бетона. Невыполнение этого требования может привести к обесцвечиванию в будущем.

Самый большой совет, который я могу придумать, это просто не делать этого. Почти наверняка будет и дешевле, и проще заказать готовую бетонную смесь, которая будет доставлена ​​на дом бетономешалкой.

Самостоятельно замешивать больше нескольких кубических футов бетона — глупая затея. Пожалуйста, не делайте этой ошибки!

Товарный бетон

Несмотря на все это, я действительно не думаю, что вам всегда необходимо нанимать подрядчика для выполнения вашей бетонной работы за вас. Подрядчики значительно увеличат стоимость вашего проекта.

Если вам нужно залить всего несколько кубических метров, вы и ваши друзья, вероятно, сможете выполнить всю работу по плаванию и формовке самостоятельно при правильном планировании и усилиях.

Если вы планируете в ближайшем будущем заняться проектом самостоятельно, вам следует подумать о следующих вещах:

• Насколько большой должна быть ваша форма? Это определит количество бетона, которое вы в конечном итоге используете.
• Вы умеете плавать бетон? Если нет, вы должны найти инструкции и попробовать несколько небольших проектов в качестве практики.
• Кто-нибудь из ваших близких когда-нибудь работал с бетоном? Если нет, то, как и в предыдущих предложениях, вам следует попробовать несколько небольших практических проектов.
• Есть ли деревья рядом с местом, которое вы планируете замостить? Если они есть, вы можете выяснить, может ли ваш проект повредить их.
• Ваш проект находится в закрытом пространстве? Если да, нужно ли будет снимать уже существующий пол? Когда вам нужно это сделать, чтобы не отставать от графика?

Есть еще много вопросов, которые вам нужно задать себе. Но пока этот проект не огромен, вы сможете закончить его самостоятельно с минимальной помощью дорогих подрядчиков!

Только не пытайтесь замесить весь бетон самостоятельно. Не получится так, как вы хотите.

Как выбрать бетономешалку — Green River

Для масштабных строительных и ремонтных работ без вспомогательного оборудования не обойтись. Например, если вы решили построить загородный дом или дачу, либо проложить дорожки на своем приусадебном участке, вам понадобится много бетона или цементного раствора. Выхода из этой ситуации два: купить готовый бетон или сделать его самостоятельно в бетономешалке.

Если вы решили купить бетономешалку своими руками, то для начала вам следует ознакомиться с конструктивными особенностями разных моделей, их производительностью и функциональностью. Внимательный подход к выбору бетономешалки позволит в будущем выполнить все работы на участке в кратчайшие сроки.

Бетоносмеситель Устройство и принцип его действия

Бетоносмеситель предназначен для однородного перемешивания строительных смесей и приготовления цементных растворов, не прибегая к физической силе. Такое устройство полностью автономно, оно значительно упрощает работу на стройке и позволяет избежать как утомительного ручного перемешивания, так и использования миксеров. Все, что вам нужно сделать, это загрузить смесь и воду в необходимых пропорциях внутрь барабана, все остальное сделает миксер.

Также бетономешалка пригодится для постоянного перемешивания строительной смеси, чтобы она не схватывалась. В этом случае приобретение собственного устройства намного выгоднее, чем покупка готовой смеси, с объемом которой легко ошибиться.

Конструкция бетономешалки

Бетономешалка состоит из нескольких основных частей.

Барабан (груша). Это контейнер, в который загружаются необходимые материалы, где они смешиваются. Для того чтобы раствор перемешивался равномерно и без уплотнений, в барабане есть специальные лопасти, которые разбивают комки сухой смеси. В зависимости от типа конструкции «груша» лопасти могут быть как статическими, так и вращающимися с отдельным приводом.

На нашем сайте представлены бочки разного объема – от 63 литров (для мелких работ и личных нужд) до 465 литров (такие бетономешалки выгодно использовать в масштабном строительстве для обслуживания большого коллектива рабочих).

Рама (рама) – конструкция, удерживающая бетоносмеситель в статическом состоянии. Каркасы изготовлены из армированных металлических труб и других материалов, способных выдержать вес тяжелого миномета в барабане. Наличие колес на раме бетономешалки позволяет легко ее перемещать, но более производительны стационарные устройства.

Двигатель. Барабаны современных бетоносмесителей приводятся в действие электродвигателями или двигателями внутреннего сгорания. Последний вариант позволяет работать вдали от линий электропередач, но его нельзя использовать в закрытых помещениях из-за наличия выхлопных газов, к тому же такие устройства достаточно шумные.

Бетономешалки с электрическим приводом намного тише, надежнее, дешевле и не требуют регулярного обслуживания.

Принцип работы бетономешалки

Классификация бетоносмесителей по принципу действия:

Принудительный тип перемешивания – барабан смесителя остается неподвижным, вращаются только установленные в нем лопасти.

Этот вид замеса считается более качественным, он делает смесь однородной, но такие бетоносмесители очень дороги и применяются в основном в крупносерийном производстве. Также будет стоить «в копеечку» и их ремонт в случае поломки. Используется для мелкозернистых смесей.

Гравитационный тип смешения – перемешивание смеси происходит при ее схлопывании во вращающемся барабане под действием силы тяжести. При этом на стенках барабана закреплены специальные лопасти, препятствующие сползанию смеси и обеспечивающие высокую однородность раствора.

Используется в большинстве современных бетоносмесителей, в том числе представленных на нашем сайте. Такие смесители намного проще в эксплуатации, реже выходят из строя, а стоимость их ремонта намного меньше, чем у принудительных.

Если вы планируете строительство загородного дома или коттеджа, лучше присмотреться к самотечным бетоносмесителям. Они не только дешевле, но и хорошо справляются с грубыми смесями.

Вращение барабана бетоносмесителя

В бетоносмесителях гравитационного типа действия вращение на барабан передается от двигателя двумя способами:

• с редуктором
• с шестерней (короной)

Редуктор — специальный узел, в котором расположен зубчатый механизм, передающий вращение. Сам редуктор закрыт специальным кожухом, препятствующим попаданию в систему песка и мусора.

Этот тип привода требует осторожного обращения. При выходе из строя коробки передач может потребоваться замена всего узла, а то и двигателя вместе с ним. В этом случае стоимость ремонта может быть сопоставима с ценой новой бетономешалки.

Зубчатый венец проще и надежнее. В этом случае на барабан бетономешалки устанавливается большая шестерня (венец). Ведущая шестерня на двигателе цепляется за зубья колеса и барабан приводится в движение.

Такие системы намного дешевле редукторных и проще в ремонте. Чаще всего коронный смеситель можно отремонтировать своими руками с минимальными затратами.

Износ зубьев коронки происходит из-за попадания песка, цемента и других мелкофракционных элементов, которых в избытке на любой стройке. Чтобы исключить поломку короны или отсрочить ее износ, нужно тщательно выбирать материал, из которого она изготовлена.

На что обратить внимание при выборе бетономешалки

Если вы определились с основными параметрами будущей бетономешалки, следует перейти к не менее важным мелочам при выборе устройства.

Объем барабана. От этого параметра напрямую зависит производительность устройства.
Выбор бетономешалки должен основываться на объеме предполагаемых работ. Например, если вам нужен прибор для ремонта или постройки небольшого дома, то покупать большую бетономешалку не обязательно — она просто не окупится. Кроме того, небольшое количество смеси в большом барабане будет неэффективно перемешиваться из-за равномерного распределения по стенкам устройства.

На крупных стройках наоборот: небольшое количество «груши» сведет весь рабочий процесс на нет, кому-то придется постоянно добавлять смесь и ждать, пока она станет однородной. При этом расход бетона или цемента может превышать производительность бетономешалки.

Чтобы не ошибиться в выборе, воспользуйтесь этими простыми советами:

• если вы собираетесь выполнять мелкие строительные работы, такие как оштукатуривание стен, заливка стяжки в небольших помещениях или укладка плитки, то небольшая бетономешалка с Вам подойдет объем барабана примерно 50-60 литров;
• Хотите небольшой загородный дом или капитальный гараж? Тогда вам подойдет бочка объемом от 65 до 100 литров;
Бетоносмесители
• объемом от 100 до 200 литров подходят для строительства коттеджа или частного дома и заливки фундамента под него;
Устройства
• объемом от 200 литров и выше применяются для больших домов, где требуется высокая производительность и большое количество раствора. Например, бригаде из нескольких каменщиков потребуется 1–2 кубометра раствора в час.

Объем готовой смеси на выходе обычно рассчитывается на 2/3 объема бака бетоносмесителя.

Отсюда еще один совет: соизмеряйте объем барабана с требуемой емкостью. При этом большую роль играет мощность привода устройства.

Бетоносмеситель эл. Производительность любой бетономешалки зависит от соотношения мощности двигателя к объему барабана. Например, при большой массе смеси в барабане слабый двигатель просто не сможет провернуть емкость с необходимой скоростью, что снизит скорость работы и может привести к поломке устройства. Чтобы этого избежать, заранее обдумайте предполагаемый объем работы.

Например, для бетоносмесителей с объемом бака от 60 до 100 литров мощности 500 Вт более чем достаточно. Правда, в профессиональном строительстве такие устройства только замедлят производство, поэтому потребуются более мощные бетономешалки.

Для бетоносмесителей объемом «груша» свыше 200 литров подходят двигатели мощностью 1500 Вт и более. Это обеспечит максимальную производительность даже при полной загрузке бака смесью и будет способствовать непрерывной работе строительной бригады.

Напряжение сети. Для бытовых бетономешалок достаточно напряжения обычной электросети – 220 В. Для более мощных профессиональных устройств требуется питание от трехфазной сети напряжением 380 В, поэтому внимательно изучайте описание товара при покупка. Ведь при отсутствии необходимого напряжения в электросети на участке придется искать способ запитать бетономешалку от мощных генераторов, что не всегда возможно.

Частота вращения барабана. От этого значения зависит скорость перемешивания раствора внутри контейнера. Чем больше диаметр барабана, тем ниже должна быть его минимальная скорость вращения.

Почему важна скорость барабана? Многие специалисты в области строительства отмечают, что для изготовления качественного бетона недостаточно смешать смесь в нужных пропорциях; для этого нужно перемешивать его с определенной скоростью. При очень высокой или слишком низкой скорости перемешивания изменяется прочность будущей смеси. Многие, особенно зарубежные производители цемента и других строительных смесей указывают на упаковках рекомендуемую скорость перемешивания в барабане, которой не следует пренебрегать.

Лопасти внутри барабана могут быть стационарными или вращающимися. Для вращения лопастей используется дополнительный привод — такой механизм можно считать менее надежным, чем с неподвижными лопастями. Чем больше лопастей, тем равномернее и быстрее будет перемешиваться строительная смесь.

Дополнительные колеса на раме позволят легко перемещать устройство по строительной площадке. Но следует учитывать, что такие бетономешалки несколько менее производительны, чем стационарные. Кроме того, колеса должны быть оснащены надежной системой блокировки для предотвращения случайного перемещения устройства во время перемешивания.

Уровень шума. Обратите внимание на максимальный создаваемый шум.
