Своими руками бетономешалка: подробная инструкция

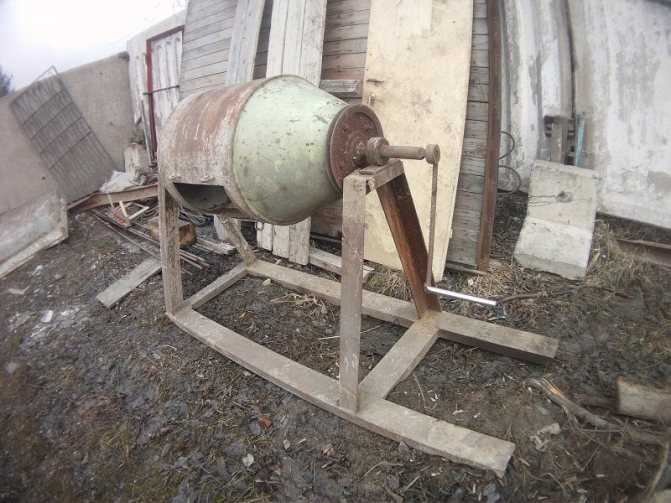

Самодельная бетономешалка

Трудно представить возведение дома или другого объекта, без использования цементных растворов. А у владельцев собственных загородных домов, которые постоянно, что-то перестраивают и благоустраивают территории, бетонирование — очень востребованная операция: для заливки садовых дорожек, фундамента под беседку, обновления отмостки, установки забора.

Для облегчения процесса изготовления раствора, применяются разного рода приспособления. Как изготавливается своими руками бетономешалка разных конструкций, подскажет статья.

Содержание статьи

• Требования к устройству
• Принцип работы бетономешалок
• Состав бетономешалки и советы по изготовлению
• Подготовка к изготовлению бетономешалки
  • Изготовление ручной бетономешалки
  • Изготовление бетономешалки с приводом
  • Несколько советов по эксплуатации оборудования

Требования к устройству

Использование бетономешалки при сооружении дома

Существует несколько вариантов изготовления бетономешалок. Они могут быть:

• Простыми, работающими за счет приложения усилия человеком.
• С применением электродвигателя.
• Собранными из подручных средств, своими руками.

В любом случае конструкция должна удовлетворять некоторым требованиям. К ним относятся:

• Безопасность при работе. Особенно это важно при использовании привода, работающего от электрического тока.
• Небольшая стоимость, простота изготовления. Комплектующие для сборки конструкции, и сама сборка, не должны быть дорогими.
• Легкость в использовании.

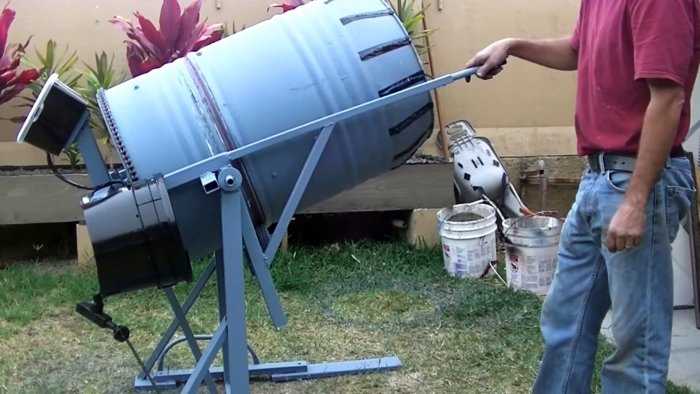

Привод на бетономешалке

Принцип работы бетономешалок

Такое оборудование отличается:

• Размерами.
• Формой емкости.
• Мощностью.
• Принципом смешивания.

Способы получения раствора представлены в таблице:

Способ смешивания	Особенности
Схема бетономешалки принудительного типа На схеме основные узлы: Поз. 1 – корпус. Поз. 2 – опорная рама. Поз. 3 – привод. Поз. 4 –пульт управления. Поз. 10 муфта предохранительная.	Компоненты смешиваются в неподвижной емкости, за счет вращения вала, с прикрепленными на нем лопастями. Вал вращается механическим приводом. Чтобы изготовить такой бетоносмеситель своими руками, можно воспользоваться схемой, размещенной в таблице слева. При таком способе можно получить очень качественный раствор. Недостатки принудительного смешивания: Вдоль стенок, а особенно по углам, трудно избежать «мертвых зон». Сложность конструкции. Практически невозможно приготовить в таком бетоносмесителе раствор с компонентами средней или крупной фракции. Но это отличный вариант, на основе которого можно изготовить пенобетоносмеситель своими руками.
Схема вибрационного способа На схеме: Поз. 1 – емкость для смешивания раствора. Поз. 2 – кронштейн для крепления генератора импульсов или перфоратора, мощностью не менее 1,3 кВт. Поз. 6 – вибратор.	При достаточно простой схеме процесса изготовления раствора, необходимо соблюдать некоторые нюансы при изготовлении конструкции: Вибратор должен иметь такую форму, которая станет распространять в плотной среде колебания от центральной точки к периферии. Диаметр вибратора выбирается по мощности привода, исходя из примерной пропорции: на 1 кВт мощности перфоратора -150 ÷ 200 мм диаметр вибратора. Диаметр емкости выбирается так, чтобы между ее стенкой и наружным краем вибратора оставалось расстояние, равное радиусу тарелки. Уровень раствора под и над вибратором должны быть примерно равны диаметру «тарелок» вибратора. Таким способом можно получить раствор хорошего качества, но «тяжелые» составы со щебенкой или гравием приготовить достаточно сложно.
Схема гравитационной бетономешалки	В этой конструкции раствор получается смешиванием компонентов под действием силы своей тяжести. Ось вращения может крепиться снаружи емкости, что не потребует дополнительной герметизации устройства, или проходить внутри барабана. Такие бетономешалки своими руками обеспечивают лучшую однородность перемешивания раствора за меньший промежуток времени.
Бетономешалка комбинированного принципа работы	В таких конструкциях совмещаются гравитационный и принудительный принципы работы бетономешалки. Их особенность — наличие на внутренней поверхности барабана жестко закрепленных лопастей. При вращении эти элементы перемещаются по отношению стремящегося падать под своей тяжестью вниз раствора. Преимущества конструкции: Собранный своими руками бетоносмеситель, не требует никакой герметизации: барабан постоянно открыт сверху; узел вращения элементов, производящих смешивание раствора, не имеет с ним контакта. Значительно меньший износ деталей. Простота, надежность при эксплуатации. Легко обслуживать. Нет ограничений при выборе компонентов для состава раствора: щебенки, гравия, керамзита.

Схема бетономешалки принудительного типа

На схеме основные узлы:

• Поз.1 – корпус.
• Поз. 2 – опорная рама.
• Поз. 3 – привод.
• Поз. 4 –пульт управления.
• Поз. 10 муфта предохранительная.

Компоненты смешиваются в неподвижной емкости, за счет вращения вала, с прикрепленными на нем лопастями. Вал вращается механическим приводом.

Чтобы изготовить такой бетоносмеситель своими руками, можно воспользоваться схемой, размещенной в таблице слева. При таком способе можно получить очень качественный раствор.

Недостатки принудительного смешивания:

• Вдоль стенок, а особенно по углам, трудно избежать «мертвых зон».
• Сложность конструкции.
• Практически невозможно приготовить в таком бетоносмесителе раствор с компонентами средней или крупной фракции. Но это отличный вариант, на основе которого можно изготовить пенобетоносмеситель своими руками.

Схема вибрационного способа

На схеме:

• Поз. 1 – емкость для смешивания раствора.
• Поз. 2 – кронштейн для крепления генератора импульсов или перфоратора, мощностью не менее 1,3 кВт.
• Поз. 6 – вибратор.

При достаточно простой схеме процесса изготовления раствора, необходимо соблюдать некоторые нюансы при изготовлении конструкции:

• Вибратор должен иметь такую форму, которая станет распространять в плотной среде колебания от центральной точки к периферии.
• Диаметр вибратора выбирается по мощности привода, исходя из примерной пропорции: на 1 кВт мощности перфоратора -150 ÷ 200 мм диаметр вибратора.
• Диаметр емкости выбирается так, чтобы между ее стенкой и наружным краем вибратора оставалось расстояние, равное радиусу тарелки.
• Уровень раствора под и над вибратором должны быть примерно равны диаметру «тарелок» вибратора.

Таким способом можно получить раствор хорошего качества, но «тяжелые» составы со щебенкой или гравием приготовить достаточно сложно. В этой конструкции раствор получается смешиванием компонентов под действием силы своей тяжести.

Ось вращения может крепиться снаружи емкости, что не потребует дополнительной герметизации устройства, или проходить внутри барабана. Такие бетономешалки своими руками обеспечивают лучшую однородность перемешивания раствора за меньший промежуток времени. В таких конструкциях совмещаются гравитационный и принудительный принципы работы бетономешалки.

Их особенность — наличие на внутренней поверхности барабана жестко закрепленных лопастей. При вращении эти элементы перемещаются по отношению стремящегося падать под своей тяжестью вниз раствора.

Преимущества конструкции:

• Собранный своими руками бетоносмеситель, не требует никакой герметизации: барабан постоянно открыт сверху; узел вращения элементов, производящих смешивание раствора, не имеет с ним контакта.
• Значительно меньший износ деталей.
• Простота, надежность при эксплуатации.
• Легко обслуживать.
• Нет ограничений при выборе компонентов для состава раствора: щебенки, гравия, керамзита.

Чтобы определить, какая лучше бетономешалка своими руками, видео-урок поможет разобраться со всеми тонкостями конструкций любого типа смешивания раствора.

Состав бетономешалки и советы по изготовлению

Схема устройства бетономешалки

Перед тем, как сделать своими руками бетономешалку, стоит познакомиться с основными ее составляющими узлами и прислушаться к советам специалистов.

Совет: Новичку в отношении сварки, который знает о ней лишь понаслышке, не стоит приниматься за изготовление бетономешалки своими руками, а все работы доверить человеку знакомому с этим делом.

Далее необходимо:

• Оценить рентабельность будущей конструкции. При необходимости приобретения всех деталей, скорее всего, дешевле будет приобрести готовую модель.
• Иметь опыт в конструировании.
• Подготовить все необходимые материалы, желательно по минимальной стоимости.
• Иметь огромное желание сделать бетономешалку своими руками, невзирая на сложность конструкции.

Рассматривая любую конструкцию, можно выделить три ее основных части:

• Бадья или барабан. При этом для механического или комбинированного способов, емкость цилиндрической формы, для смешивания компонентов не очень подходит, из-за плохого перемешивания раствора в ее углах.

Избежать этого можно, но потребуется помощь человека, для перемешивания раствора вручную или увеличить время перемешивания, а это приведет к дополнительным энергозатратам.

Совет: Для улучшения качества бетона, бадью бетономешалки следует располагать горизонтально и использовать гребенчатый миксер.

Лучше всего скруглить бадью, придать ей форму груши или яйца. При небольшом объеме раствора, вместо бочки можно использовать два металлических или пластиковых тазика, но лишь в случае, если работать агрегат будет очень редко.

Для этого: вырезается дно одного тазика, горловина емкости укрепляется одной или двумя планками, закрепленными крест-накрест. Устанавливать такую конструкцию можно лишь под наклоном, сделать боковую выгрузку не получится.

• Привод. Сделать бетономешалку с зубчатым венцом на корпусе, как в готовых фирменных конструкциях, в домашних условиях не получиться, а приобрести дороговато, однако этот узел можно заменить.  Для этого необходимо иметь:

1. От автомобильного двигателя – маховик.
2. Шестеренку-бендинг.
3. Ступицу от колеса.

По первому варианту: ось барабана одним концом заходит во втулку с шарикоподшипником, расположенную внутри ступицы. Маховик и емкость будут вращаться вокруг оси.

По второму варианту: ступица приваривается к маховику, а барабан крепится к ступице за заднее днище. При этом одна муфта закрепляется на маховик, а вторая устанавливается для усиления горловины.

После расположения емкости под наклоном, верхний подшипник конструкции, будет засыпаться бетоном. Этот вариант лучше использовать при расположении барабана в горизонтальном положении, с боковой выгрузкой готового раствора и глухим дном.

Совет: При наличии под рукой редуктора с нужным передаточным отношением, его можно использовать для бетономешалки, подсоединив к оси. Для бака, расположенного с наклоном, берется редуктор с прямозубыми колесами, при горизонтальной установке – косозубыми, с оптимальной скоростью вращения до 50 об/мин.

Привод для конструкции можно приспособить из мотоблока, как на фото.

Бетономешалка своими руками из мотоблока

Бетономешалка своими руками на трактор

• Миксер. Какое расположение миксера имеет бетономешалка своими силами, большого значения не имеет. Для конструкции из бочки, и подобных емкостей, узел приваривается к оси. Исключение – крепление гребенчатого миксера.

После знакомства с основными узлами конструкции, выбора способа смешивания раствора, можно приступать к сборке бетономешалки своими руками, видео подскажет, как это сделать правильно.

Подготовка к изготовлению бетономешалки

Перед изготовлением конструкции, необходимо сделать чертеж или эскиз будущего изделия, подготовить место сборки: подвести электричество, обеспечить, чтобы шум и грязь не попадали в жилой дом или грядки с растениями.

Чертеж для изготовления бетоносмесителя

Из инструментов могут понадобиться:

• Аппарат для сварки.
• Электрическая дрель.
• Набор отверток.
• Ножовка по металлу.
• Емкость.
• Металлический прокат для изготовления рамы.
• Подобрать мотор, мощностью минимум 1,3 кВт.
• Металл для лопаток, используемых при перемешивании компонентов.
• Если это будет шнековая бетономешалка своими руками, понадобится подобрать или изготовить шнековый вал.

На стадии подготовки к работе необходимо решить вопрос, будет бетономешалка для заливки фундамента своими руками на колесах или стационарная. После этого можно приступать к работе.

Но для более качественной сборки конструкции, решения всех вопросов, как изготавливается своими руками бетономешалка, видео окажет неоспоримую помощь.

Изготовление ручной бетономешалки

Эскиз для сборки простейшей бетономешалки

Представленная на эскизе мини бетономешалка своими руками, может быть изготовлена из материалов, которые можно найти у любого хозяина своего участка. При этом:

• Емкостью может быть старая бочка, с двух сторон закрытая крышками, или большого диаметра труба с заваренными с двух сторон торцами. По центру, по длине бочки вырезается отверстие, для загрузки компонентов и выгрузки готового раствора.
• По центрам обоих торцов просверливаются отверстия, под имеющуюся в наличии трубу, которая будет служить осью вращения емкости.
• Для большей жесткости конструкции на торцы привариваются или прикручиваются фланцы, внутренний диаметр которых выполняется с небольшим, до 0,5 мм зазором с осью.
• Внутри бочки крепится на болтах или приваривается гребенка, что улучшает смешивание компонентов для получения раствора.
• Ось с барабаном крепится на опоры. Собрать их можно из швеллеров или уголков, которые имеются в наличии.
• На конце оси крепится кронштейн с рукояткой.

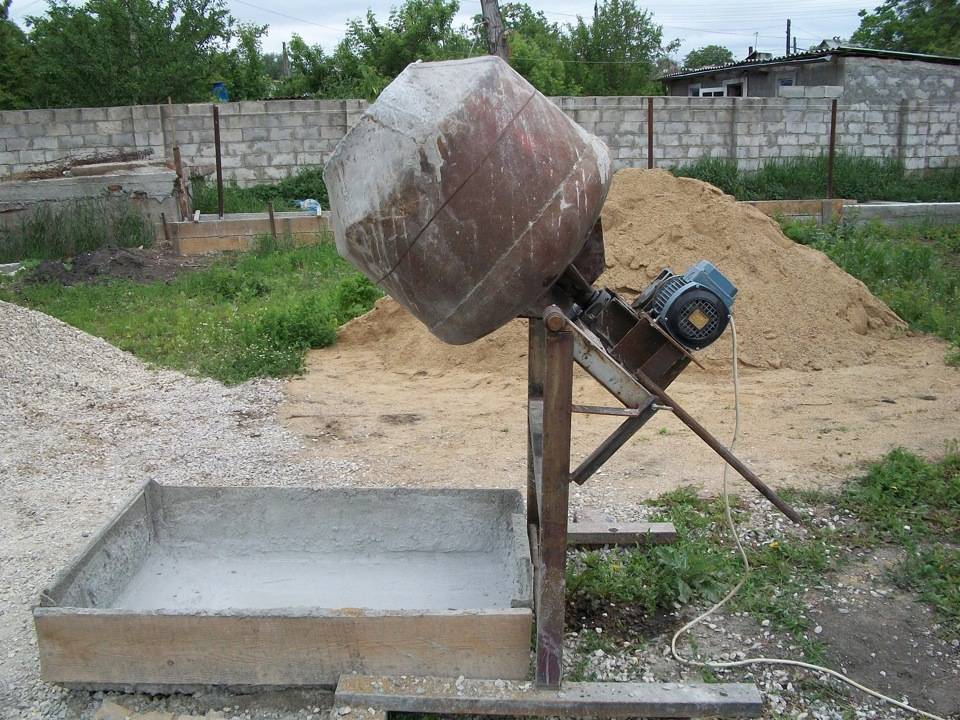

Изготовление бетономешалки с приводом

Привод на бетономешалке

Большая бетономешалка своими руками изготавливается с электроприводом.

Инструкция по ее сборке предлагает такой порядок работ:

• Собирается рама с бочкой для будущего агрегата. Она должна быть достаточно прочной, из-за большой нагрузки на основание. При этом:

1. Раму стоит изготавливать их профильного уголка со стенками не менее 130 мм.
2. Для крепления элементов используются болты диаметром 27 мм.
3. Бочка устанавливается под углом 35°.

• Для передачи крутящего момента от двигателя на бочку, крепится зубчатый венец, его можно использовать от двигателя автомобиля «Волги», приварить или прикрутить болтами.
• На раму крепится редуктор.
• Устанавливается бочка. Внутреннюю часть барабана можно наполнить по своему усмотрению или воспользоваться такой же конструкцией, как и для ручной бетономешалки.
• Для изготовления пеноблоков, собирается бетономешалка для пенобетона своими руками. Ее отличие от бетономешалок — наличие специального перемешивающего устройства.

Смеситель для пенобетона своими руками

• Крепится штурвал для опрокидывания бочки.

Чтобы изготовить бетономешалку своими руками любого вида, для большей наглядности проведения работ по сборке, стоит просмотреть видео в этой статье.

Несколько советов по эксплуатации оборудования

Собранная конструкция, как и любое оборудование, требует соблюдения правил эксплуатации:

• Нельзя опускать руки во вращающийся барабан.
• При подключении электричества нужно следить за исправностью проводки.
• Даже к неработающему агрегату не следует подпускать детей.
• При использовании передвижной конструкции, всегда нужно ставить под колеса упоры, перед началом работы.
• Из-за большой вибрации барабана, могут нарушиться соединение элементов в узлах, которые требуют периодического подтягивания крепежных деталей.
• Никогда нельзя оставлять включенную технику без присмотра.

Изготовленная даже самая простая бетономешалка своими руками, значительно облегчает выполнение тяжелой работы, связанной с использованием бетонного раствора, экономит не только силы, но и время человека.

Самодельная бетономешалка своими руками. Полное руководство

Содержание

1. Чертежи и конструкции самодельных бетономешалок
2. Пошаговое руководство по изготовлению бетономешалки своими руками
3. Бадья
4. Привод
5. Миксер
6. Простая механическая бетономешалка
7. Горизонтальная растворомешалка из бочки
8. Комбинированная горизонтальная с гребенками
9. Настоящая электрическая
10. Вибрационная
11. Типичные ошибки
12. А почему нельзя дрелью?
13. Заключение

Строительство очень часто связано с постоянным использованием большого количества бетона, замешивание которого требует не только больших затрат физической силы, но столь дорого времени.

Облегчить, а вернее решить эту проблему позволит сооружение самодельной бетономешалки, устройства позволяющего просто и быстро приготовить необходимое количество смеси в нужных пропорциях и необходимой консистенции.

Чертежи и конструкции самодельных бетономешалок

Вопрос конструирования самодельной бетономешалки в принципе упирается в очень простое техническое задание построить:

1. простое по конструкции, с наименьшим количеством деталей и соединений устройство;
2. используя при этом подручные, максимально доступные или просто малоценные детали и механизмы;
3. надежное и неприхотливое в работе, в том числе с минимальными затратами на ремонт и обслуживание.

При всем многообразии идей и технических решений вопроса приготовления бетона все конструкции бетоносмесителей в принципе сводятся к решению простой проблемы – механическому перемешиванию сухой, а после добавления воды и жидкой смеси до получения однородного состава пригодного для дальнейших строительных работ.

Ввиду этого наиболее популярными у мастеров-самодельщиков являются агрегаты, основанные:

• на использовании мускульной силы;
• с использованием электродвигателей и различных редукторов;
• небольшие машины с применением в качестве рабочего органа обычных бытовых электроинструментов.

По своему типу конструкции самодельные бетономешалки можно разделить на следующие группы:

• с использованием гравитационного принципа смешивания – попросту получения однородной массы обычным переворачиванием емкости с цементом и наполнителем, когда под действием силы тяжести смесь неоднократно пересыпается и перемешивается;
• принудительно-механический способ приготовления рабочего бетона – чаще всего это вариант, когда раствор перемешивается в горизонтальной или наклонной емкости с использованием внутреннего миксера. Здесь возможны варианты – либо вращается сам миксер внутри неподвижной бадьи или же вращается вся емкость, с намертво закрепленными лопастями миксера внутри.
• вибрационный метод – способ приготовления бетона в этом случае заключается в замешивании составляющих с помощью помещенного внутрь бадьи вибрационный миксер. Такой миксер-вибратор, создающий достаточно высокую частоту вибрации производит, перемещение цемента и наполнителя.

Вместе с тем из всех рассмотренных типов конструкций для самостоятельного изготовления наиболее подходящими являются первые два типа, поскольку третий вибрационный способ приготовления смеси является наиболее технологичным и энергозатратным.

Пошаговое руководство по изготовлению бетономешалки своими руками

Приступая к практическому этапу реализации проекта, следует четко представлять какими характеристиками должна обладать конструкция.

В этом первостепенную роль играют:

1. размер рабочей емкости – бадьи;
2. количество и тип узлов содержащих различные вращающие детали;
3. конструкцию агрегата – она должна обеспечивать надежное удержание бадьи, быть устойчивой и одновременно относительно легкой.

Бадья

Вариантов для использования в качестве емкости для приготовления смеси может быть масса:

1. молочные бетоны на 40 литров;
2. газовые баллоны;
3. бочки;

Основным вопросом при выборе материала должно играть его качество, толщина, возможность крепления деталей с помощью электросварки.

Для горизонтального типа расположения емкости  предусматривается боковое засыпное окно, при наклонном, или с возможностью изменения угла наклона используются бадьи с несколько суженой горловиной открытого типа, для удобного засыпания составных частей раствора.

Внутри, для улучшения качества приготавливаемого раствора навариваются лопасти ли металлические гребенки, способствующие лучшему перемешиванию составных частей. Такие лопасти изготавливаются из металла толщиной не менее 2 мм.

Привод

Для приведение в действие рабочей емкости смесителя самыми простыми на сегодня выступают:

• ручной привод – элементарное решение данной проблемы – закрепленная на двух опорах ось, на которой закреплена бадья, с одной стороны оси находится изогнутый конец, наподобие такого, что устанавливается на колодцах;
• электрический привод – электродвигатель, передающий вращение вала с помощью ременной или зубчатой передачи бадье. Это самый распространенный вариант приводов самодельной бетономешалки, однако, он слабо подходит для работы на неподготовленных участках без электросети;

Миксер

В качестве миксера могут выступать:

• металлические прутья диаметром от 8 мм, сваренные в виде гребенки и применяемые в смесителях с неподвижной бадьей, где вращение происходит только центрального вала;
• листовой металл толщиной от 3 мм, приваренный в виде лопастей на стенки емкости смесителя под углом в 45 градусов к днищу;
• стандартный смеситель, для электрической дрели-миксера используемый в вибрационных системах;

Простая механическая бетономешалка

Самый простой и довольно эффективный вариант бюджетной бетономешалки.

Конструкция такого аппарат состоит:

• основание в виде сваренных из уголков, труб или профиля устойчивого основания, способного выдержать вращение бочки с 50-7- кг бетонного раствора;
• бадья как правило, это бочка, молочный бидон, металлическая емкость из-под краски, или часть газового баллона с закрывающейся герметично горловиной, и валом в центральной части, закрепленном на основании, на подшипниках или втулках;
• ручка ручного привода для вращения бадьи, в больших вариантах приспособлений для облегчения вращения предусматривается ручки с двух сторон бочки, для одновременной работы двух человек с целью облегчения работы;

Основанием является квадрат к двум противоположным сторонам которого привариваются боковины в виде двух треугольников (треугольник – самая устойчивая и жесткая фигура) на вершине которого закрепляется на подшипниках вал вращения бальи.

Горизонтальная растворомешалка из бочки

Простой и работоспособный вариант смесителя.

Состоит из:

• основания;
• бадьи, с откидной крышкой, и запорным механизмом;
• валом вращения на подшипниках или втулках с рукояткой для вращения;

Особенностью конструкции является расположение бочки горизонтально или установка вала по диагонали через противоположные стороны днища и горловины бочки.

Комбинированная горизонтальная с гребенками

В данном варианте самоделки внутри бочки на рабочем вращающемся валу крепятся две или три гребенки, напоминающие собой грабли. Гребенки изготавливаются из металлического прута, полосы, или иного материала, с таким расчетом, чтобы при вращении перемешивать бетон, пропуская между зубьев.

Гребенки вдоль вала крепятся таким образом, чтобы между ними был угол 180, 120 или 90 градусов от центральной оси. Основание изготавливается по принципу остальных бетономешалок. Слив готового раствора обычно производится, путем опрокидывания бадьи или путем открытия сливной горловины.

Настоящая электрическая

Такой вариант смесителя рассматривается, как вершина инженерных способностей самодельщиков в области бетономешалок. По сути это копия выпускаемой промышленным способом бетономешалки.

Но, при этом имеющей ряд особенностей:

1. вместо зубчатого венца, используемого в промышленных агрегатах у самодельных аналогов, используется привод через редуктор или зубчатая передача на бочку с порой последней на опорные катки;
2. бочка-бадья при этом, как и промышленный прототип имеет сужение в верхней части корпуса, а внутри приваренные по спирали боковые 2-3 лопасти миксера для улучшения смешивания раствора;
3. основание проектируется с учетом удержания веса емкости с заполненным раствором и возможности его опрокидывания для слива готового бетона;
4. в качестве привода чаще всего используется:
5. электродвигатель с ременной передачей на вал вращения бочки;
6. электродвигатель с редукторной передачей на бочку.

Среди бесспорных преимуществ такой машины легкость в управлении и минимальные затраты рабочей силы при работе, а вот минус – точный расчет всех узлов и деталей, наличие почти профессиональных знаний и умений при работе со многими инструментами, в том числе с электросваркой.

Вибрационная

Получение самого качественного раствора, возможно при использовании вибрационной бетономешалки. Это одновременно и самый высокотехнологичный вид смесителя.

В качестве рабочей емкости используется газовый баллон или иная емкость с толстыми стенками, но относительно небольшого диаметра, поскольку для работы вибратора необходима довольно большая мощность.

В качестве вибратора может быть использован обычный перфоратор со специально изготовленным рабочим органом в виде двух перевернутых дном друг к другу тарельчатых или ровных сетчатых пластин.

Емкость закрепляется вертикально на основании таким образом, чтобы оно обеспечивало устойчивое удержание самой емкости и вибрационного движителя.

Мощность движителя должна быть не менее 1,5 кВт, использование меньшего по мощности двигателя или перфоратора чревато неэффективной работой системы или быстрой поломкой.

Основание такой бетономешалки практически идентично всем остальным типам и должно обеспечивать не только устойчивость самой конструкции, но и возможность переворачивания емкости для слива готового бетона.

Типичные ошибки

При сборке такого агрегата возможны следующие основные ошибки и недостатки:

• конструктивные:
• несоответствие расчетной и реальной конструкции по жесткости основных деталей;
• неправильно выбранная емкость для миксера;
• не соответствующей по мощности и количеству оборотов конструкции электрический двигатель;
• не соответствующий требованиям редуктор;
• технологические:
• недостаточно крепко соединенные детали корпуса;
• неустойчивое основание;
• высокое расположение вращающейся бадьи;
• узкие или наоборот широкие горловины;

Кроме этого, следует учитывать и обязательное требование электробезопасности при установке электрооборудования.

А почему нельзя дрелью?

С дрелью все намного проще:

1. электрическая дрель не предназначена для продолжительного использования. Режим работы переменно-продолжительный 5 минут работы, после чего обязательно 15 минут перерыва;
2. шестерни дрели сегодня в большинстве изготавливаются из пластмассы, и рассчитаны на усилие достаточное для сверления отверстий не более 13 мм в бетоне, 20 мм в дереве или 12 мм в металле, а вот для перемешивания 70-90 кг рабочего объема не предназначены;
3. мастерить бетономешалку с объемом чаши в 5-7 литров не рационально.

Заключение

Как показывает опыт, создание любого, даже самого простого средства механизации труда значительно повышает производительность и сокращает время работы.

По сути, бетономешалка это не самое сложное изобретение человека созданное из подручных средств и не требующее обязательного высшего инженерного образования, немного навыков работы с электросваркой, и пару дней работы позволят иметь действующую модель агрегата, дающую возможность в дальнейшем не только улучшать конструкцию, но и исправлять выявленные недостатки.

(Большой) Импровизированный/целесообразный дизайн/идеи бетономешалки ??? (естественный строительный форум на permies)

Вы делаете это невозможным, когда это сложно только в концепции.
Я уже нашел одно, очень простое решение, которое состоит в том, чтобы подготовить место, построить форму, положить ингредиенты на место и перемешать.
Это потенциальное решение, хотя и требует доработки и довольно трудоемко, опять же, очень простое и чрезвычайно дешевое. Хитрость заключалась бы в том, чтобы сделать это правильно с первого раза.
Идея типа импровизированного миксера, о котором вы говорите, была в моих мыслях как функционально простая, но с недостатком, заключающимся в том, что он довольно вовлечен в строительство, вероятно, дорогой, и, прежде всего, главный недостаток будет заключаться в том, что это будет крупное изготовление, которое можно использовать только один или меньше нескольких раз. — тем не менее, все еще находится на втором плане из-за своего потенциала.
Мне нравится предложение арендовать цементовоз. Я думаю, что это было бы недоступно, но, если возможно, вероятно, было бы жизнеспособным вариантом.
Я мог бы арендовать, скажем, три портативных газовых миксера, что также все еще является жизнеспособным вариантом, и будет очень занято в течение данного дня и утомит меня, но, по сути, будет работать, в зависимости от времени всего.

Я ищу один очень умный, но простой вариант, который иллюзорен, но невероятно прост, когда он найден — это моя надежда.

Я обдумывал идею миксера с приводом от газонокосилки, который действовал бы как блендер, который можно было бы поместить в один 55-галлонный барабан, а затем в другой, используя скромный шпиндель или другое приспособление, которое будет работать. для нормальных оборотов двигателя газонокосилки, не перегружая его и не пытаясь смешать слишком агрессивно.
Я также подумывал о подобном приспособлении, которое можно было бы установить на стандартный бак и которое было бы очень похоже на миксер для буксировки, но без дифференциала.
В любом случае он будет опираться на обод барабана или резервуара с колесами, а шпиндель также предназначен для использования в качестве блендера или хлебопекарного станка, но вместо того, чтобы вращать чашу, он будет перемещаться вокруг резервуара. , так далее.

Я также подумал о том, чтобы собрать вместе два таких стандартных резервуара, придумать что-то, что по существу будет действовать как протектор шины по окружности, и каким-то образом тянуть/толкать/буксировать и т. д. с помощью транспортного средства.

До сих пор, каким бы грубым он ни казался, вариант смешивания на месте остается самым простым, наименее дорогим, наименее похожим на приспособление и наименее затратным по времени и ресурсам.
Поскольку я не собираюсь заливать много фундаментов, а возможно, и только один, это опять-таки имеет слишком много смысла, если только не будет какой-то лучшей промежуточной точки между всеми возможными вариантами.
Если я выберу этот метод, я, по сути, предусмотрю все, чтобы сделать наилучшую возможную смесь самого высокого качества, чтобы компенсировать любые незначительные несоответствия или несовершенства процесса.

Я также только начинаю задумываться о том, чтобы сделать специальную круглую форму, возможно, с первым слоем необработанного цемента, просто чтобы обеспечить полезную нижнюю поверхность (для вероятной, но не обязательно круглой конструкции), сначала цементируя центральную стойку / гнездо /swivel, и изготовить какое-нибудь простое ручное приспособление, которое я мог бы двигать по кругу с внешнего периметра, чтобы выполнять микширование.
Возможно, так же просто, как длинная труба с колесом на внешнем ободе формы, с другой трубой чуть большего размера, надетой на первую, с грубыми лопастями, которые могут выглядеть как лезвия газонокосилки, спроектированные для прохождения через смесь легко, но смешивая его немного в то же время. Это хитроумное приспособление может также включать в себя бочку на 55 галлонов в центре, наполненную водой, которую можно постепенно выпускать через клапан на конце, чтобы добавлять воду по мере необходимости, в зависимости от конкретного метода и типа смеси, чтобы облегчить движение лопастей / лопастей и держите смесь достаточно жидкой, чтобы она работала, ходите кругами достаточно, чтобы сделать тщательное перемешивание.
Этот центральный шарнир/гнездо/полюс/и т.д. тогда, возможно, также может быть частью простого устройства или портала, помогающего размещать блоки, образующие стену, или даже смешивать их на месте, и иным образом помогать в строительстве здания в целом, а также в других потенциальных целях. .

Я только что придумал эту последнюю идею/абзац, пока печатал его и абзац перед ним — придумывать новые варианты и идеи не так сложно, если оставаться открытым для возможностей, как бы абсурдно это ни звучало с самого начала, с учетом логических потребностей и дополнительных возможностей. Я предпочитаю всегда быть открытым к тому, что другие могут придумать в любом случае.
Я часто обнаруживаю, что в своем дизайне некоторых вещей, позволяя проекту диктовать свою собственную логику и позволяя проекту частично развиваться, можно получить прекрасные проекты лучше, чем если бы я ограничил себя и загнал проект только в самые обычные , уже существующие или популярные способы ведения дел.
Я думаю, что теперь, возможно, я нашел свой ответ, нуждающийся в дальнейшем уточнении, но я все же хотел бы увидеть любые идеи из левого поля от любого, кто может мыслить нестандартно.
— Кто-нибудь? — Кто угодно?…

Когда вам нужна бетономешалка?

Поиск

Дом Бетон 101 Когда вам нужна бетономешалка?

Если вам нужно смешать бетон, тачка и мотыга справятся с этой задачей. Но этот метод требует много времени и энергии, поэтому он лучше подходит для небольших работ. Для больших проектов вам понадобится портативная бетономешалка.

Что такое бетономешалка?

Переносную бетономешалку можно приобрести в местном центре благоустройства дома, и обычно она уже готова к сборке. В коробку входят подставка, барабан, лопасти для смешивания, колеса и крепеж.

Эта машина недорогая, если вы планируете заниматься множеством конкретных проектов. Смесители со стволом объемом 5 кубических футов могут стоить 300 долларов. Но если это слишком круто, вы можете арендовать его на несколько часов примерно за 35 долларов.

В любом случае управлять бетономешалкой легко и просто. Просто залейте бетонную смесь Quikrete и добавьте воды, как указано на упаковке, и включите машину.

Когда бетонная смесь будет готова, можно заливать ее в форму и оперативно чистить барабан. Этот процесс прост и избавляет от догадок и усилий при смешивании бетона.

Это особенно полезно для крупных проектов, где нельзя терять ни минуты.

Когда использовать бетономешалку

1. Установка фундамента

Нужно сделать плиту для сарая? Тогда вам понадобится быстрый прогресс, потому что установка фундамента — это только первая часть проекта, а постройка сарая займет еще больше времени. Это требует портативной бетономешалки!

Даже если вы добавляете существующий навес к фундаменту, это все равно трудоемкий проект. Поэтому вам понадобится самый эффективный инструмент для смешивания бетона — миксер.

2. Заливка внутреннего дворика

Если вы заливаете внутренний дворик или добавляете его к существующему внутреннему дворику, вам потребуется смешать много бетона. Но нужно учитывать не только размер проекта; это также время.

Вам нужно смешать бетон, залить его в форму и закончить, не оставляя слишком много времени между каждой заливкой. Таким образом, бетон остается работоспособным и не начинает сохнуть до того, как вы будете готовы к каждому этапу процесса отделки и отверждения.

Лучший инструмент для этой работы — как вы уже догадались — переносная бетономешалка!

3. Создание подъездной дорожки

Создание подъездной дорожки, особенно с изгибами, требует много земляных работ, измерений и строительства, и это только для деревянной формы. Затем идет перемешивание бетона, его заливка, отделка и отверждение.

Если вы хотите заняться этим проектом самостоятельно, вам понадобится портативная бетономешалка и друзья. На самом деле это не самостоятельная работа!

В зависимости от размера подъездной дорожки вам может понадобиться миксер гораздо большего размера, чтобы проект был эффективным и своевременным.

4. Тротуары

Хотите проложить пешеходные дорожки и не пускать гостей на траву? Бетонные тротуары отлично смотрятся на заднем дворе и визуально разбавляют зелень. Это позволяет создать продуманный дизайн, когда вы планируете, что поместить в каждый раздел.

Но прежде чем вы начнете планировать этот проект, вам нужно добавить одну вещь в свой список покупок или аренды: бетономешалку. Эта работа слишком велика для ручного смешивания бетона, и как только вы начнете заполнять форму, вы не захотите терять темп.

Хотя вы можете использовать миксер практически для любой конкретной работы, которую вы хотите выполнить, вопрос о том, нужен ли он вам на самом деле, в основном зависит от размера проекта.

Небольшие проекты, такие как создание каменной дорожки или стильных бетонных горшков , не требуют извлечения миксера.

Вместо этого вы можете просто взять пластиковое ведро, дрель и мешалку, которая крепится к дрели.
