Устройство ленточного фундамента своими руками. Подробная схема

Устройство ленточного фундамента своими руками. Подробная схема

Ленточный фундамент – один из наиболее легких и распространенных типов заложения фундамента в силу того, что не требует наличия специализированной техники и при желании с ним можно справиться одному, не прибегая к помощи строительной бригады. Также, на такое строительство не нужно особых затрат, так что можно существенно сэкономить.

Такой фундамент подходит как для строительства загородного дома, так и для бани, гаража, разнообразных мелких хозяйственных построек. Он представляет собой замкнутый контур железобетона, который распределяет весь вес здания по своему периметру.

Где можно строить ленточный фундамент

Как известно, прочность и долговечность фундамента зависит от типа грунта на участке будущей постройки. Если планировать заложение именно ленточного монолитного фундамента, то лучшей основой будут сухие, непучинистые грунты, так как сила морозного пучения может привести к разрушению и растяжению фундамента. Также нужно выяснить на какую глубину промерзает почва, залегают грунтовые воды. Будущий фундамент надо заложить в среднем на 300 мм ниже глубины промерзания и выше уровня пролегания грунтовых вод. Это обеспечит его прочность, такой фундамент прослужит долгое время.

Этапы работы

Когда вы определитесь с местом постройки, вам необходимо пройти такие этапы для устройства ленточного фундамента своими руками:

  • самый важный этап – произведение расчетов и составление проекта здания. Если вам сложно это сделать, вы можете оставить эти расчеты профессионалам и действовать по уже готовым замерам;
  • создание опалубки под конструкцию;
  • армирование и разные его способы;
  • вентиляция и гидроизоляция;
  • заливка конструкции бетоном.

Рассмотрим все эти этапы более подробно, чтобы избежать ошибок в дальнейшем при работе.

Разметка почвы для будущего фундамента

Для начала нужно на выбранном участке очертить место будущей стройки. Как правило, ленточный фундамент делают шириной в 300-400 миллиметров. После этого устанавливаются деревянные колышки или арматура в землю по ширине будущего котлована и по углам фундамента. На них туго натягивается леска, и таким образом мы увидим внешний периметр. По внутреннему краю нужно сделать так же, разметив ширину каждой стороны, чтоб она была ровной, строго параллельной разметке внешнего края, с отступом ширины котлована. На рисунке ниже представлена готовая разметка для дальнейшей работы.



Разметка под фундамент

Далее с помощью угломера или других приспособлений нужно проверить прямые углы, они должны быть 90 градусов. Для убедительности в правильности разметки измерим диагонали, они должны быть одинаковой длины, это значит что углы абсолютно ровные.

Теперь можно приступить к рытью котлована. Для этого нужно найти самую низкую точку на участке, чтобы не было перепадов в высоте стенок и оттуда приступать к работе. Высота котлована составляет в среднем 350-400 миллиметров.

Песчаная подушка и ее предназначение

Перед непосредственным изготовлением опалубки на дно котлована нужно уложить подушку из песка и таким образом сделать его ровным, а также уменьшить межсезонную нагрузку на основание фундамента. Песчаный слой должен составлять 150 мм. Поверх песка для прочности можно насыпать еще слой щебня. Таким образом, высота котлована должна измеряться в соответствии с подушкой и высотой залитого бетона (как на рисунке 3).

Песчаная подушка

 Далее, для устройства ленточного фундамента своими руками необходимо плотно утрамбовать подушку из песка и щебня, делая дно для основы ровным. Для этого подушка заливается водой для дополнительной утрамбовки, а потом измеряется водяным уровнем для проверки ровности. Выровнять подушку из песка можно с помощью деревянного бруска или более современного приспособления – электрической трамбовки.

Как изготовить опалубку

Делая ширину траншеи для фундамента, нужно сделать ее немного шире, то есть учитывать опалубку. Ее можно как снять впоследствии, так и оставить в фундаменте, а сделать ее можно из любых подручных материалов, например, старых досок. Конечно, эти доски должны быть достаточной ширины, чтобы выдержать вес цемента, оптимальная ширина опалубки – около 50 мм.

Итак, опалубку можно изготовить прямо на участке. Для этого нужно:

  • сбить доски изнутри, загибая гвозди наружу, такая конструкция будет удобной при дальнейшем ее снятии;
  • по внешнему краю котлована забить вертикальные деревянные клинья через каждый метр, и после установки готового каркаса опалубки прикрутить ее саморезами или другим способом к этим клиньям;
  • с помощью уровня нужно точно измерить, что высота опалубки выше предполагаемого уровня залитого бетона, так как бетон при усыхании усядется на 20-30 мм;
  • для дополнительной прочности и поддержки можно поставить снаружи косые клинья, как показано на рис. 4.

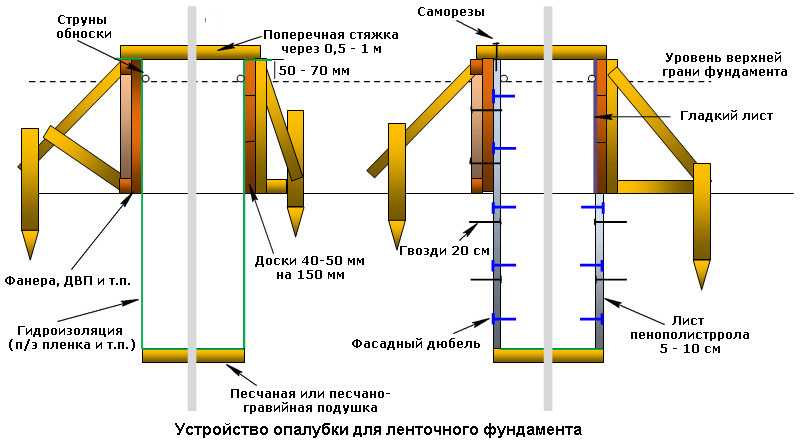

Изготовление опалубки

Также, если вы берете для опалубки материал, который пригодится вам в дальнейшем, то для его сохранения можно с внутренней стороны прикрепить степлером полиэтилен.

После установки опалубки нужно устелить дно котлована кирпичами для дальнейшего армирования.

Укладка арматурного каркаса

Армирование при устройстве ленточного фундамента своими руками является одним из важнейших этапов, потому что распределяет нагрузку и предотвращает растяжение фундамента. Делается это таким образом, что на дно котлована устраивается продольное и поперечное сечение арматуры.

Для скрепления арматуры используется специальная вязальная проволока. Длина и ширина ячеек должна составлять 30 см. Можно также скрепить арматуру сваркой, но вязка намного эффективнее при перепадах и землетрясениях, так как конструкция сохраняет свою гибкость.

Чтобы арматура с любой стороны была внутри бетонной заливки, ширину каркаса нужно уменьшить на 5 см от общей ширины и с каждой стороны, пример готовой конструкции показан на фото ниже.

Армирование

После связки арматуру укладывают на дно котлована, на кирпичный настил.

Устройство вентиляции фундамента

В фундаменте обязательно нужно сделать вентиляционные отверстия для проветривания. Сделать это очень просто. Между опалубкой устанавливается пластиковая или асбестоцементная труба, ее нужно обязательно заполнить песком, чтобы бетон не попал внутрь, а после застывания просто снять. Можно для прочности привязать трубу к арматуре. Примерную схему и количество таких труб можно посмотреть на примере ниже.

Схема вентиляции

Таким образом, получатся круглые отверстия. Для проведения в постройке коммуникаций, если это нужно, можно сделать так же, только трубы нужно закопать ниже уровня земли. Впоследствии они откапываются и получаются нужные отверстия.

Канализация и водопроводные трубы кладутся ниже уровня промерзания почвы, то есть под фундамент, поэтому их можно сделать уже после изготовления самого фундамента.

Гидроизолирование будущего ленточного фундамента

Гидроизоляция устраивается при любой, даже мелкой постройке, так как обеспечивает ее долговременную сохранность и защиту от плесени и сырости, разрушения фундамента.

Способов это сделать много, самый распространенный из них – положить на дно котлована рубероид. Но так как листы рубероида быстро изнашиваются, лучше использовать более современные средства. Например, глубоко проникающая смесь, которая добавляется в раствор бетона для заливки. Такая смесь обеспечит изоляцию от воды и сырости со всех сторон и держится она намного дольше рубероида.

Заключительный этап

После всего этого нам остается только завершить устройство ленточного фундамента своими руками, то есть залить бетон. Если вы готовите бетон самостоятельно, то нужно помнить несколько простых советов для удобного и качественного завершения работы:

  • цемент лучше брать марки М 400 для прочности и при любых погодных условиях он сохранится дольше;
  • бетонную смесь нужно замешивать в таких пропорциях: 1 часть цемента, 3 части песка, 4 части гравия;
  • убедитесь, что бетономешалка может подавать раствор со всех точек котлована, так как бетон нужно заливать сразу, не послойно и не частями, во избежание трещин и воздушных пространств.

После заливки бетонной смеси ее нужно выровнять и утрамбовать. Готовый ленточный фундамент выглядит так, как показано на рисунке.

Готовый ленточный фундамент

Длительность застывания зависит от погодных условий, от недели и до месяца, после чего можно продолжать строительство дальше. Также нужно помнить, что пока бетон застывает, за ним нужен уход, то есть полив водой в сухую, жаркую погоду и укрытие от чрезмерной сырости и влаги.

Видео – устройство ленточного фундамента своими руками



Как видите, строительство ленточного фундамента, если разобраться, не является чем-то слишком сложным процессом. Если же для вас что-то осталось непонятным, можно посмотреть видео и разобраться в любых нюансах постройки фундамента, увидеть, как это делали другие люди. Здесь вы увидите подробные инструкции работы и полезные советы от профессионалов.

монолитный и сборный + выбор бетона

Ленточный фундамент – самый популярный сегодня в России: любые здания на нем получаются действительно непоколебимыми. А самый крепкий его вид – это свайно-ленточный, глубина которого достигает 1,7 метра. Подробно об его обустройстве и других его разновидностях мы расскажем вам в этой статье.

Традиционный монолитный фундамент ленточный – это лента-траншея из железобетона, которая уложена под всеми несущими стенами бани и прекрасно распределяет ее вес по всему своему периметра. Благодаря такой конструкции нулевого уровня ни перекосов, ни проседания здания не будет, из-за чего современные строители и предпочитают устройство ленточного фундамента другим его видам.

Содержание

  • 1 Марка бетона для ленточного фундамента – какая лучше?

  • 2 Конструкционные разновидности ленточного фундамента

  • 3 Из какого материала он получится крепче?

  • 4 Этапы возведения и технологические особенности

    • 4.1 Этап I. Разбивка осей и копка траншеи

    • 4.2 Этап II. Устройство песчаной подушки

    • 4.3 Этап III. Укладка арматуры

    • 4.4 Этап IV. Установка опалубки

    • 4.5 Этап V. Бетонирование фундамента

  • 5 Система вентиляции — устройство продух

Марка бетона для ленточного фундамента – какая лучше?

Крайне важно выбрать для обустройства ленточного фундамента правильный бетон – от этого напрямую будет зависеть прочность и долговечность всей постройки. И подбирать подходящую марку следует, выходя из таких параметров, как общий вес бани, свойства грунта и тип арматуры.

Итак, для легких и небольших бань из дерева или каркаса подходит бетон марки 200, для более тяжелых, но не громоздких – 250 и 300. А вот массивные парные ставить можно только на м350.

Имеет свое значение и тип грунта, где будет возводиться баня – строительство ленточного фундамента обычно происходит на достаточно плотном грунте. И для них можно брать бетон марки 200 и 250. А вот на проблемных пучинистых почвах основу придется выбирать более высокого качества – от 300, ведь только такой бетон может гарантировать фундаменту нужную морозостойкость.

Подробнее о строении различных фундаментов в зависимости от типа грунты можно узнать тут: http://stroy-banya.com/fundament/fundament-na-razlichnyx-tipax-pochv.html

А вот если вы наняли строителей, то готовьтесь к тому, что они на стройматериалах попытаются сэкономить – наварят себе в итоге не более 5%, зато риск трещин и проседания бани сходу увеличится минимум на 50%. Вот почему ленточный фундамент своими руками – это действительно продуманность до мелочей и спокойная жизнь дальше.

Конструкционные разновидности ленточного фундамента

В зависимости от того, какова глубина заложения ленточного фундамента и монолитна ли у него лента, в России он строится таких видов: незаглубленный ленточный фундамент и заглубленный, монолитный и сборный.

Итак, мелкозаглубленный фундамент идеален для небольших простых бань из дерева, бревен и даже камня (правда, если парная в этом случае небольшая). Закладывается этот фундамент хорошо и на песке, и на глине, а вот уже на какую глубину – зависит от самой почвы. В среднем – на 50-60 см, благодаря чему и экономится строительный материал.

А вот заглубленный ленточный фундамент просто незаменим для массивных крупных бань, где есть полноценный второй этаж и даже цокольный подвал. Глубина кладки такого фундамента в среднем на 25 см больше глубины промерзания самого грунта. Естественно, соорудить такой фундамент нелегко и расход материала будет немаленьким.

Долговечный монолитный фундамент традиционно используется для бревенчатых бань – для них крайне важно, чтобы здание не перекашивалось со временем. Для мягких грунтов, которые отличаются высокой усадкой, это – идеальный вариант. А в качестве материала для устройства этого фундамента используется и бетонный, и пенобетонный, и железобетонный материал.

Для возведения одноэтажных небольших парных сегодня нередко используют фундамент ленточный сборный – это когда отдельные готовые железобетонные блоки скрепляются между собой раствором цемента. Причем использоваться для этой цели могут фундаментные блоки сплошные и пустотелые, из обычного бетона – и силикатного.

Из какого материала он получится крепче?

Итак, самой надежной основой для бани современными строителями признан фундамент бутовый ленточный из крупных камней – бутобетона. Весят они 30 кг, имеют длину в 30 см и считаются также сравнительно недорогим материалом для нулевого уровня небольших бань. Но на легких песчаных и скалистых грунтах такое основание способно дать трещину, да и на более непривередливой почве все равно его ширина колеблется в пределах 20-30 см. И достаточно неприглядно потом выглядит такой ленточный фундамент: фото в сети красноречиво показывают, как устрашающе выглядят потом такие трещины.

Строят ленточный фундамент и из кирпича – если сама парная каркасная и достаточно. Но все равно такой гигроскопичный материал, как кирпич, закладывать можно только на незначительную глубину и не там, где близко к земле располагается уровень грунтовых вод.

А вот действительно универсальным можно назвать ленточный фундамент из блоков ФБС и плит ФЛ14. 12, 12.12 – на таком основании может спокойно стоять абсолютно любая банька.

И, наконец, железобетонный фундамент – самый популярный, дешевый, прочный и позволяющий строить бани достаточно сложных конфигураций. Все, что для него нужно – грамотный подбор смеси и правильное армирование, о чем и пойдет речь дальше.

Этапы возведения и технологические особенности

Чтобы правильно рассчитать фундамент под баню, нужно принять во внимание такие три фактора: нагрузка на основу – Р, сопротивление почвы – R, и, таким образом, площадь опоры – Р/R. А какой уже нужен фундамент по глубине закладки, ориентироваться нужно по такой схеме: для пучинистых почв – на глубину промерзания, для мелких песков и непучинистых грунтов глинистой твердой консистенции – 0,5 м при глубине промерзания до метра, и 0,75-1 до уровня 1,5-2,5 м; для сухих и песчаных грунтов основу нужно закладывать однозначно выше глубины промерзания, но никак не ниже уровня 60 см.

А вот ширина ленточного фундамента вычисляется уже после расчета общей площади нулевого уровня. Но дополнительным параметром, который нужно учитывать, остается особенность ландшафта и рельеф местности – на склонах и других различных рельефных недостатках касательную площадь почвы нужно увеличить и всю основу – опереть на опорные подушки.

Этап I. Разбивка осей и копка траншеи

Итак, после того, как выбранный участок будет подготовлен к строительным работам, с помощью теодолита нужно разбить оси будущего фундамента. По строго намеченным путям выкапывается траншея – это можно сделать вручную, а можно и нанять специальную строительную технику. Мини-экскаватор, к примеру.

Этап II. Устройство песчаной подушки

Подготовленная траншея плотно набивается песком, утрамбовывается и сверху кладется щебень либо гравий – 20 см слоем. Уже на верхний слой кладется 10 см цементного раствора – и перерыв на 10 дней.

Этап III. Укладка арматуры

А вот это уже искусство. Арматуру класть нужно правильно – и без перерасхода материала. Просто следует помнить, что в ленточном фундаменте работают только верхний и нижний ее ряд, и третий-четвертый по середине ничего, по сути, не дают.

Укладывать же арматуру – исключительно с антикоррозийным покрытием! – нужно вдоль и поперек, связывая прутья между собой специальной вязальной проволокой. А вот если банька будет двухэтажной, массивной, из кирпича или другого подобного ему тяжелого материала, для ленточного фундамента лучше изначально сварить целый армированный каркас.

К слову, вязать арматуру для фундамента можно самостоятельно – специальным крючком. После того, как будет готов нижний ряд, его нужно установить на специальные пластиковые стульчики с защитным слоем, и самое время начинать крепить стенки опалубки оцинкованными шпильками с усиленными шайбами. После всего этого – вяжется верхний ряд, который фиксируется звездочками.

Этап IV. Установка опалубки

Теперь можно переходить к сооружению опалубки. В современном строительстве она имеет самые разные виды и для ее обустройства используются самые разные материалы – металл, пластмасса, шифер, фанера и простые доски.

Как только будут сделано стенки опалубки, по всему периметру будущего фундамента следует прикрутить вертикальные доски с шагом 50-60 см – для усиления. После чего стенки можно дополнительно зашить пленкой в 150 микрон – обычным строительным степлером.

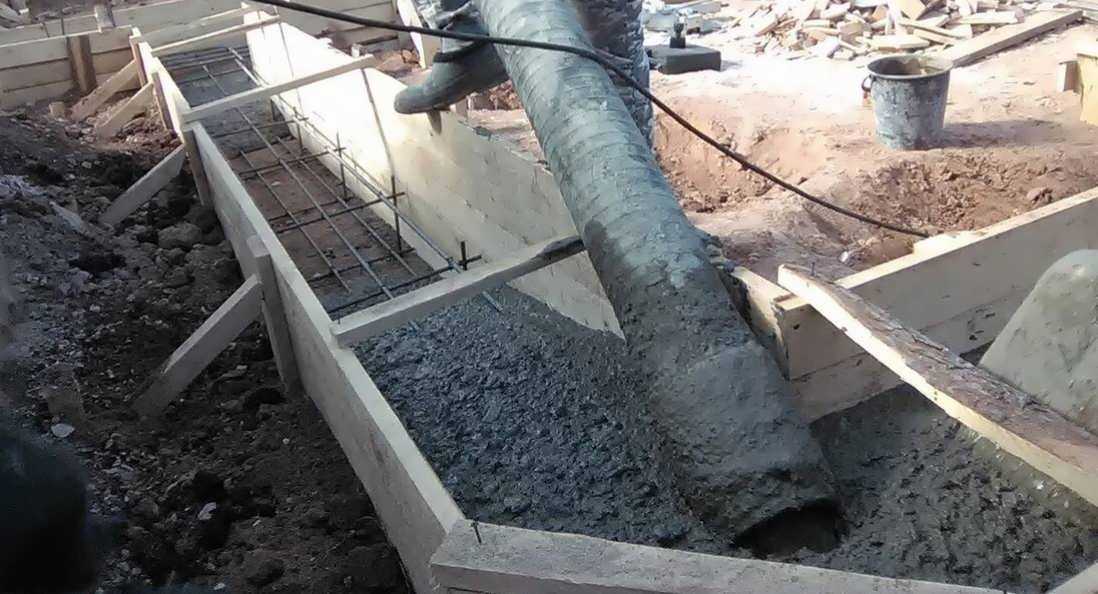

Этап V. Бетонирование фундамента

И, наконец, заключительный этап – в опалубку заливается бетонная смесь, протыкается щупом с целью выпустит воздух и потом простукивается дополнительно еще и деревянным молотком. Через три дня опалубку можно снять, а фундамент – продержать в течение трех недель. Если все будет сделано правильно и грамотно – можно приступать к долгожданному сооружению бани.

После выравнивания ленты ее нужно накрыть пленкой черного цвета, и целую неделю изо дня в день ездить поливать бетон. После полива – снова накрывать. И уже через дней 30 опалубку можно снимать.

Все! Теперь стены необходимо в обязательно порядке обмазать битумом с отработкой – с целью гидроизоляции. После чего можно начинать отсыпку внутрь фундамента – на это в среднем уходит около 40-50 м3 крупнозернистого песка.

Более подробная информация о заливке бетона под фундамент представлена в статье http://stroy-banya. com/video/fundament-video/kak-zalit-beton-pod-fundament-svoimi-rukami.html

Система вентиляции — устройство продух

Согласно СНиП 31-01-2003 в стенах подвала бани, если он есть, но не имеет своей вытяжной вентиляции, продухи в своей общей площади не должны быть менее 1/400 от площади пола самого подвала. Причем располагаются они строго по периметру наружных стен и имеют размеры каждая не менее 0,05 м2. А вот пластиковые трубки с этой целью ставить крайне не рекомендуется.

О том, как выбрать трубы, можно прочитать тут: http://stroy-banya.com/video/fundament-video/kak-zalit-beton-pod-fundament-svoimi-rukami.html

Если такие продухи не обеспечить, то в недалеком будущем не избежать повышенной влажности в подвале, плесени, намокания утеплителя и неприятного запаха во всех помещениях бани.
