Армопояс: назначение и принцип монтажа

Содержание статьи:
Армопояс: назначение и конструкция
Как сделать армированный пояс: последовательность работ, тонкости и нюансы

Любой дом без исключения, построенный из блочных материалов, постоянно подвергается воздействиям всевозможных природных сил – его осадка, вспучивание почвы и другие подвижки грунта, даже сильные ветра и ливни могут негативно сказаться на целостности строения. Именно по этой причине сверху стен делается бетонный армопояс. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы подробно изучим технологию изготовления армопояса и определимся с его назначением.

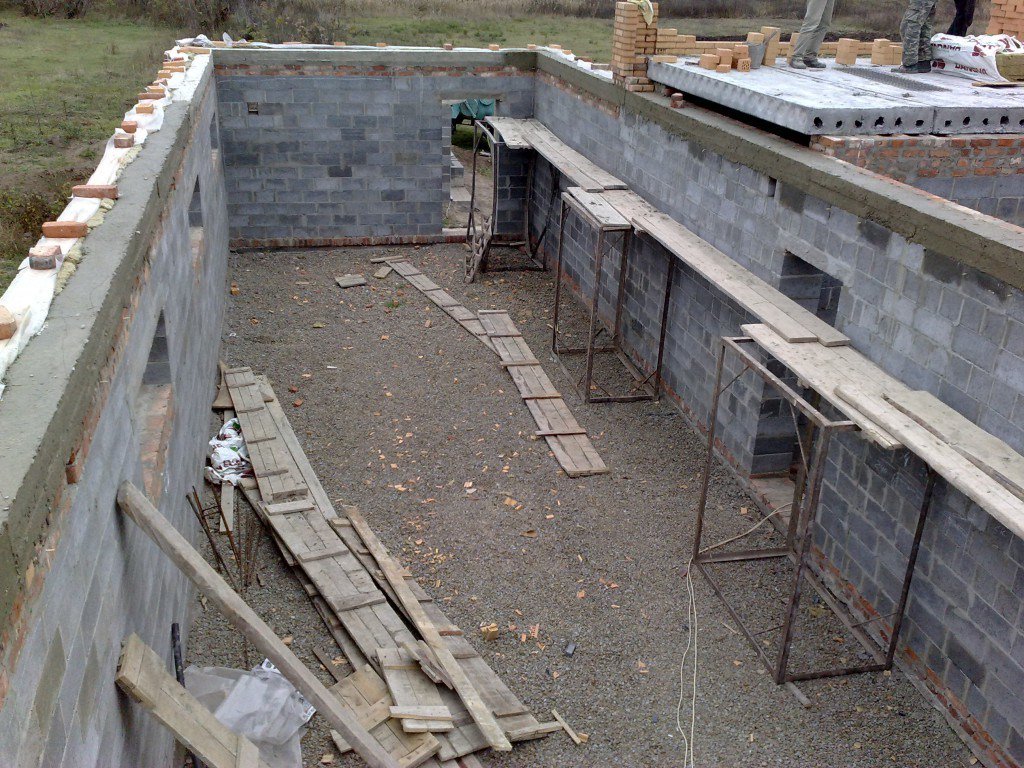

Армопояс для дома фото

Армопояс: назначение и конструкция

Армирующий пояс (или, как его еще называют, сейсмопояс) позволяет увеличить прочностные характеристики дома и предотвратить его растрескивание в результате подвижек грунта и воздействия на него стихийных сил природы. Кроме того, этот элемент строения способствует равномерному распределению нагрузок от находящихся над ним тяжелых конструкций.

К примеру, если речь идет о бетонных перекрытиях, то они укладываются именно на армопояс. Не стоит заблуждаться в том, что если в доме устраиваются перекрытия из дерева, надобность в армопоясе отпадает – он должен замыкать стены любого дома вне зависимости от типа его перекрытия. Мы же строим на века и хотим, чтобы дом достался детям в нормальном состоянии, не правда ли?

Сейсмопояс при строительстве дома фото

С назначением разобрались, теперь перейдем к его конструкции. Стандартный армопояс имеет два элемента – это жестко сваренный объемный каркас из арматуры и тяжелый бетон, в который помещается арматура. Вещь достаточно простая, но в изготовлении отличается обилием тонкостей и сложностей.

Армированный пояс для дома фото

Как сделать армированный пояс: последовательность работ, тонкости и нюансы

Чтобы понять всю серьезность работ, а заодно и детально разобраться с вопросом, как изготавливается армированный пояс, разобьем технологию его изготовления на несколько этапов – так сказать, попробуем составить небольшую инструкцию для пользователя.

  1. Каркас из арматуры. Начать его сборку нужно с того, что загнать в верх стены арматуру, т.е. просверлить отверстия и просто вбить в них отрезки арматуры. Сделать это необходимо в местах пересечения стен (нужно установить квадратом по четыре штыря – они зададут габариты каркаса) и вдоль стен с промежутком в метр–полтора. После этого вооружаемся мягкой вязальной проволокой и крепим нижний ряд продольной арматуры на высоте 3–4см от края стены. После того как продольная арматура будет установлена, соединяем два параллельно идущих прута короткими перемычками – установить их нужно через каждые 250–300мм. Точно таким же способом монтируются и вертикально стоящие отрезки, на которые впоследствии будет установлен верхний ряд арматуры. Эта арматура крепится с таким же шагом, как и горизонтальная – длина отрезков зависит от толщины армопояса. Как правило, монолитный пояс изготавливается толщиной от 200 до 250мм – исходя из этого следует определить длину вертикальной арматуры. Она должна быть немного короче.
    К вертикально стоящей арматуре снова прикручиваются длинные продольные пруты, которые впоследствии соединяются короткими отрезками арматуры – здесь все точно так же, как и с нижней частью каркаса.

    Как сделать армированный пояс: каркас из арматуры

  2. Теперь дело за опалубкой. Здесь можно пойти двумя путями: соорудить разборную конструкцию из досок или установить несъемную опалубку. Наиболее оптимальным вариантом является разборная конструкция – собрать ее можно практически из любого листового материала или из обыкновенной доски. В процессе установки опалубки нужно проконтролировать уровень ее верхнего края – перепады не должны превышать 1см. Вообще в этом отношении лучше воспользоваться несъемной или комбинированной опалубкой, одна сторона которой будет несъемной, а вторая после застывания бетона удалится. Если вы планируете утеплять фасад пенопластом, то с лицевой стороны дома можно установить несъемную опалубку из полистирола – в дальнейшем она станет элементом утепляющего слоя.
    С внутренней же стороны ограничить бетон можно доской или ОСП. Наибольшую трудность в таких конструкциях вызывает соединение двух частей опалубки для армопояса перекрытия – здесь придется хорошенько подумать и укрепить ее части так, чтобы в процессе бетонировки раствор не раздвинул их в стороны. Установив деревянные распорки внутрь опалубки и стянув ее части продетой насквозь проволокой, можно смело переходить к следующей стадии работ по изготовлению армирующего монолитного пояса.

    Армопояс перекрытия: опалубка

  3. Бетонировка. Здесь все достаточно просто, за исключением доставки бетона на верх стены – с этим вопросом вы и сами разберетесь. Единственное, что можно рассказать о технологии бетонировки сейсмопояса при строительстве дома, так это о качестве бетона и способе его приготовления. Что касается качества, то это не ниже чем марка B15, а если говорить о самостоятельном приготовлении, то это ведро цемента, два ведра песка и два ведра щебня. Бетон лучше готовить густой – он не так сильно раздавливает опалубку.
    Единственный нюанс в таком растворе – это необходимость его тщательного уплотнения. За отсутствием глубинного вибратора, можно воспользоваться виброшлифовальной машинкой. Ее мощности и частоты вибрации будет вполне достаточно для уплотнения сравнительно небольшого количества бетона.

    Бетонирование армопояса фото

  4. Ну и завершающий этап решения вопроса, как сделать армопояс, – это контроль застывания бетонной смеси. Сразу же после заливки бетон лучше накрыть целлофаном, уменьшив таким способом испарение влаги. Спустя пару дней, когда бетон наберет первичную прочность, опалубку можно снять (если, конечно, она разборная), а влажность набирающего прочность бетона поддерживать периодическим увлажнением. Следует понимать, что чем медленнее происходит процесс высыхания бетонного пояса, тем большую прочность он набирает.

    Как сделать армопояс фото

На этом, пожалуй, можно и закончить. Уточню лишь оду деталь, касающуюся гидроизоляции сейсмопояса. Если вы планируете монтировать крышную конструкцию из дерева или металла, то армопояс следует накрыть рубероидом или современным прорезиненным битумным материалом для гидроизоляции. Таким способом вы защитите каркас крыши от влаги, поступающей из стен.

Автор статьи Александр Куликов

Армопояс своими руками — устройство

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям. В частности, происходит осадка здания, вспучивание почвы вокруг него и т.д. Ну а сильный ветер и долгие ливни – негативно сказываются на целостности конструкции. Для защиты от таких воздействий, поверх стен создается армопояс своими руками из бетона. В нашей статье хотелось бы поговорить о технологии изготовления армирующего пояса, а также о его назначении.

Назначение и конструкция армопояса

Армирующий пояс (сейсмопояс) – увеличивает надежность дома и предотвращает появление трещин. Они, в свою очередь, образуются при движении грунта или воздействия на него атмосферных осадков. Такой элемент помогает равномерно распределить нагрузки от находящихся над ним тяжелых конструкций.

Например, бетонные перекрытия укладывают как раз поверх армирующего пояса. Многие ошибаются, думая, что перекрытия из дерева не нуждаются в армопоясе под мауэрлат. Это далеко не так – этот элемент нужен для замыкания стен любого дома. В данном случае, тип перекрытия – роли не играет. Ведь, как известно, дома строят на долгие века, а не на короткий срок.

Разобравшись с назначением, можно переходить к конструкции. В арсенале стандартного армопояса имеется два элемента – объемный каркас из арматуры, который подвергается жесткой сварке, и тяжелый бетон. Последний элемент является местом нахождения арматуры. Таким образом, армирующий пояс –несложная ведь. Однако, при изготовлении нужно учитывать множество особенностей и нюансов.

Устройство армопояса: этапы работы и их особенности

Для того чтобы оценить сложность работ и разобраться, как же изготавливают армированный пояс, обратимся к технологии. Она состоит из нескольких этапов.

И, таким образом, дана инструкция для пользователей.

  1. Каркас из арматуры – его сборка начинается с установки арматуры на верхнюю часть стены. Другими словами, нужно просверлить отверстия, а затем вбить в них отрезки арматуры. Такая процедура происходит в углах (пересечениях) стен и вдоль них. Чтобы задать габариты каркаса – рекомендуется создать квадрат из четырех штырей. Завершив эту работу, переходим к крепежу арматуры. Для этого нам понадобится мягкая вязальная проволока. С ее помощью, нижний ряд продольной арматуры крепится на высоте 4 сантиметров от края стены. После установки продольной арматуры, необходимо соединить два прута при помощи коротких перемычек. Шаг их установки – 250–300 миллиметров. Аналогичным способом проводится монтаж вертикально стоящих отрезков. На них будут устанавливаться верхние ряды арматуры. Крепление при этом не отличается от того, которое было при горизонтальном. Напомним, что длина отрезков связана с толщиной армопояса.
    Чаще всего толщина монолитного пояса составляет промежуток от 200 до 250 миллиметров. На основе толщины – определяется и длина вертикальной арматуры. Помните, что она должна быть немного короче. К вертикально стоящей арматуре происходит прикручивание длинных продольных прутов. После этого их нужно будет соединить. Для этого используются короткие отрезки арматуры. Этот процесс не отличается от хода работы для нижней части каркаса.

  2. Переходим к опалубке. Сегодня можно встретить два распространенных способа ее обустройства: изготовление разборной конструкции из досок или возведение цельной опалубки. Рекомендуем отдать предпочтение разборной конструкции, ведь ее очень легко собрать. Например, вы можете использовать листовой материал или обыкновенные доски. Но при этом не нужно забывать контролировать уровень верхнего края опалубки – перепады не должны быть больше 1 сантиметра. Исходя из этого, идеальным вариантом станет несъемная или комбинированная опалубка.
    Она имеет две стороны: одну – несъемную, а вторую – исчезающую (после того, как застынет бетон). При утеплении фасада пенопластом, с лицевой стороны дома можно соорудить несъемную опалубку из полистирола. Через некоторое время она превратится в элемент утепляющего слоя. С внутренней стороны бетон обычно ограничивается доской или ОСП. Многие сталкиваются с трудностями при соединении двух частей опалубки для армопояса перекрытия. Тут необходимо проявить изобретательность, ведь в процессе заливки бетона, раствор может раздвинуть части в стороны. После установки деревянных распорок внутрь опалубки, можно начинать стягивание ее частей. При этом не забывайте продеть насквозь проволоку.

  3. Заливка бетоном. В целом этот этап не вызывает сложностей. Затруднения могут возникнуть лишь с доставкой бетона на самый верх стены. – с этим вопросом вы и сами разберетесь. Устройство армопояса и заливка его бетоном связана с качеством раствора и со способами его приготовления. Стандартный бетон должен быть не ниже марки B15. При самостоятельном изготовлении раствора – ведро цемента + два ведра песка + два ведра щебня. Рекомендуется использовать густой бетон – так он не сильно давит на опалубку. Не следует забывать об одной особенности раствора. Она связана с тем, что бетон нужно как следует уплотнить. При отсутствии глубинного вибратора, рекомендуется использовать виброшлифовальную машинку. Мощности и частоты ее вибрации вполне справятся с уплотнением относительно небольшого количества бетона.
  4. Наконец, завершающий этап работы – контроль застывания бетонной массы. Залив бетон, накройте его целлофаном. Таким образом, вы уменьшите испарение влаги. На полное застывание бетона, как правило, уходит около двух дней. Снимите опалубку (при условии, что она разборная), и продолжайте поддерживать влажность бетона. Он только начинает набирать прочность и его необходимо увлажнять.

Вот и все – статья подошла к концу. Напоследок, хотелось бы уточнить одну деталь, которая касается гидроизоляции сейсмопояса. При использовании деревянной или металлической кровельной конструкции, накройте кирпичный армопояс рубероидом или современным прорезиненным битумным материалом. Эти меры необходимы для проведения гидроизоляции. Таким способом, каркас кровли будет надежно защищен от попадания влаги.

особенности устройства, технология усиления кладки


Что такое — армопояс на газобетонной стене? Виды, советы, как его сделать с учётом типа фундамента и ассортимента стенового материала. Предназначение и характер взаимодействия этого конструктивного элемента со стеной из газоблоков.

Одно из достоинств стеновых блоков из газобетона — большой габарит элемента. Но это черевато уязвимостью кладки к неравномерным осадкам фундамента. При этом может происходить не только раскрытие вертикального шва, но и разрушение лежащих выше блоков. Это происходит по причине того, что, газобетон весьма плохо противостоит изгибающим и растягивающим нагрузкам.

Какими свойствами обладает газобетон

Отдавая предпочтение газонаполненному бетону, следует тщательно проанализировать его свойства и изучить технические характеристики. Особенности материала связаны с технологией изготовления. При производстве газобетона в глубине массива равномерно формируются воздушные поры. Эта особенность распределения воздушных полостей положительно влияет на теплоизоляционные свойства материала. Газобетонные стены не требуют специальной теплоизоляции и позволяют уменьшить затраты на поддержание в помещении комфортной температуры.

Преимущества использования при возведении зданий газонаполненного бетона по достоинству оценили профессиональные строители.


Здание, возведенное из газобетонных блоков, чаще испытывает влияния природной стихии
Материал отличается:

  • повышенными теплоизоляционными свойствами. Они позволяют значительно снизить общий уровень затрат на обогрев помещения в зимнее время;
  • стойкостью в условиях температурных перепадов. Стройматериал не растрескивается при глубоком замораживании и дальнейшем оттаивании;
  • повышенным коэффициентом звукоизоляции. Ячеистая структура создает надежный звуковой барьер;
  • экологичностью. В процессе изготовления применяется экологически чистое сырье, не влияющее на здоровье окружающих;
  • хорошей обрабатываемостью. Не требуется специальный инструмент и оборудование для придания блокам необходимой формы;
  • уменьшенным весом. Легкие стены из газобетона не оказывают повышенной нагрузки на основание возводимого здания;
  • устойчивостью к развитию грибковых колоний и плесени. В толще газобетона и на его поверхности не образуются болезнетворные организмы.

Главным минусом пористого стройматериала является незначительный запас прочности, для повышения которого оборудуется армопояс на газобетоне. Проблемные зоны укрепляются силовым каркасом, который заливается бетонной смесью.


Для защиты создается армопояс на газобетоне, сглаживающий воздействие климатических факторов

Особенности устройства армопояса для газобетона

В лексиконе профессиональных строителей довольно часто употребляется термин «армопояс». Частные застройщики не всегда имеют представление, как выполняется армопояс для газобетона и что он собой представляет. Это мощная конструкция замкнутой формы, повторяющая контур строения.

Она формируется на основе доступных стройматериалов:

  • арматурной решетки. Стальные прутки сечением 0,8–1,2 см связываются вязальной проволокой в каркас, повышающий прочность бетона при деформации. Силовая конструкция включает продольно расположенные стержни увеличенного диаметра. Они образуют пространственную конструкцию при соединении с квадратными или прямоугольными перемычками, расположенными перпендикулярно. Не допускается применение сварки, ослабляющей прочность конструкции;
  • бетонного раствора повышенной прочности марки М350 и выше. Он готовится на основе щебеночно-песчаной смеси и портландцемента, перемешанных в стандартном соотношении – 1:3,5. Готовым составом заполняется опалубочная конструкция, в которой жестко установлен арматурный каркас. В результате непрерывной заливки и тщательной трамбовки формируется усиленный пояс. Он предотвращает разрушение здания и укрепляет конструкцию.

Для обеспечения требуемого запаса прочности должна соблюдаться высота армопояса. Конструкция опалубки позволяет придать бетонному поясу необходимую форму и гарантировать соблюдение его размеров.


Армопояс для газобетона не только увеличивает сопротивляемость стен дома нагрузкам из внутренней и внешней среды, но и имеет соединительное назначение

Для опалубки применяются:

  • строганные доски. Они сбиваются в щитовые элементы, которые фиксируются с помощью перемычек и проволоки;
  • полистирольные плиты. Свойства материала, который формирует неразборную опалубку, позволяют улучшить теплоизоляцию;
  • газобетонные блоки П-образной конфигурации. Используя готовые элементы можно значительно ускорить сборку опалубки.

Принимая решение о конструкции опалубки, важно обеспечить герметичность, а также повышенную жесткость. Это позволит создать прочный армопояс под балки перекрытия и усилить другие нагруженные зоны. При выполнении работ должны быть выдержаны ширина и высота армопояса, а также соблюдена технология изготовления. Правильно выполненный пояс усиления укрепляет капитальные стены здания и обеспечивает их целостность, компенсируя значительные нагрузки.

Коротко о главном

Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.

Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.

Оценок 0

Прочитать позже

Для чего предназначен армопояс на газобетоне

Обладающий повышенной хрупкостью, газобетон нуждается в дополнительном усилении. На различных стадиях возведения газобетонных стен формируется силовая конструкция с широким функциональным назначением.


Возможность деформирования стен и разрушение здания сводятся к минимуму при использовании данного несущего элемента

Она позволяет:

  • создать устойчивое основание для выполнения кладки газобетонных блоков;
  • компенсировать усилия, которые передаются стропильными балками;
  • предотвратить появление трещин, вызванных локальными деформациями;
  • обеспечить равномерное распределение нагрузок на несущие стены;
  • свести к минимуму возможность деформации капитальных стен под нагрузкой;
  • уменьшить воздействие ветровых нагрузок на несущие стены;
  • повысить прочность строений, возведенных в условиях наклонного рельефа;
  • предотвратить нарушение целостности зданий в сейсмических зонах;
  • повысить прочность строений, на которые воздействует реакция грунта.

Сооружение армирующего пояса положительно влияет на прочностные характеристики и целостность газобетонных конструкций. Для сооружения усиливающего контура своими силами важно тщательно изучить технологию выполнения работ и, при необходимости, проконсультироваться с профессиональными строителями.

Установка мауэрлата на ограждающие конструкции из кирпича

При возведении кирпичных стен важно заранее выбрать метод установки мауэрлата. Это влияет на последовательность и особенности выполнения работ:

  • Использование дрота.

Крепление мауэрлата к кирпичной стене происходит при помощи элемента диаметром 6 мм. Проволока вмуровывается в ограждающую конструкцию на глубину 30 см. Длина катанки выбирается с учётом габаритов бруса. На каждое стропило должна приходиться ода закладная деталь в виде проволоки.

Данный метод несовершенный, поскольку постепенно уменьшается надёжность из-за растяжения металла. Также ухудшается внешний вид фасада. Металлическая проволока со временем ржавеет, что портит внешнюю облицовку стен.


Использование металлической проволоки для фиксации мауэрлата Источник beton-house.com

  • Применение деревянных пробок.

Мауэрлат крепится к специальным вставкам в стене при помощи скоб. Деревянные закладки, предварительно обработанные антисептиками, вмуровываются в кладку. Длина пробок – не меньше 250 мм. Точки фиксации деревянного бруса определяется положением и количеством стропильных ног.

Метод ненадёжный и используется редко. Дерево со временем усыхает и деформируется, что влияет на положение мауэрлата и стропильной конструкции. Установка пробок занимает много времени и требует повышенного внимания каменщика.

  • Использование шпилек.

Крепление мауэрлата осуществляется при помощи металлических элементов, вмурованных в кладку (не меньше, чем на 3 ряда). Размер резьбы подбирается с учётом параметров стропильной системы. Метод надёжный, но трудоёмкий из-за усложняющейся технологии кладки кирпича.

  • Применение анкеров.

Используются специальные металлические элементы большого диаметра. После установки мауэрлата в нем и стене высверливается отверстие под анкер. Деталь вбивают в углубление и фиксируют при помощи гаек. Анкера используются только с полнотелыми кирпичами.


Технология установки анкеров Источник extxe.com

Нужен ли армопояс для газобетонных блоков

Необходимость сооружения армирующего пояса на газобетонных стенах обусловлена определенными факторами, которые снижают прочность:

  • балки стропил крепятся специальными анкерами к верхней плоскости капитальных стен. В местах крепления они передают локальные усилия, вызывающие появление трещин в газозобетонных стенах;


Особенно необходим он в доме из газобетона, построенном на наклонном грунте

  • кровельная конструкция в виде соединенных под углом стропил создает нагрузки, действующие в горизонтальной плоскости. Армированный пояс воспринимает распорные усилия и демпфирует их;
  • капитальные стены здания подвержены неравномерной усадке. Это связано с наличием проемов различных размеров. Усиленный стальной арматурой бетонный пояс сдерживает процессы деформации.

Проанализировав указанные факторы, приходим к выводу, что армирующий контур необходим для укрепления стен, возведенных из газобетонных блоков. Целесообразность усиления несущих конструкций по контуру строения связана с характеристиками газобетона. Он нуждается в усилении и только с помощью армопояса можно обеспечить устойчивость зданий, повысив прочностные характеристики.

Использование химических анкеров

Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:

  • Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
  • С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.


Сравнение обычного металлического и химического анкера Источник ack-nn.ru
Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.

Для каких участков необходимо выполнять усиление по газобетону

Блоки, произведенные из газонаполненного бетона, характеризуются пониженной прочностью и требуют специального укрепления с помощью разгрузочного пояса. Оно осуществляется на различной высоте.

В дополнительном усилении армированным поясом нуждаются следующие участки:

  • опорная поверхность фундамента здания. Силовая окантовка, расположенная на нижнем уровне, называется профессиональным термином – «ростверк». Он формируется на стадии сооружения фундамента и повторяет контур здания. Силовая окантовка обеспечивает равномерную передачу нагрузок от веса здания, а также воспринимает реакцию почвы;


В целях упрочнить конструкцию высота армопояса уравнивается с его толщиной

  • газобетонная кладка. Демпфирующий пояс сооружается между газобетонными блоками через каждые четыре ряда. Установка стальных прутков или укладка специальной проволочной сетки повышает устойчивость кладки к влиянию деформационных процессов. Силовая окантовка сооружается путем заливки связующим раствором стальной арматуры;
  • опорная поверхность несущих стен. Этот ярус усиления воспринимает нагрузку от перекрывающих панелей, которые контактируют с верхней плоскостью стен. Цельный контур из армированного бетона повышает устойчивость газобетонной конструкции, предотвращая растрескивание. Пояс сглаживает нагрузки, создаваемые плитами перекрытия;
  • оконные и дверные проемы. Они нуждаются в дополнительном усилении с помощью стальных прутков сечением 1–1,2 см. Для размещения стержней в газобетонном массиве выполняют специальные пазы. Затем стальные стержни, расположенные в пазах, заливают раствором. Это позволяет повысить прочностные характеристики проемов, над которыми расположены блоки.

Повысить долговечность строения за счет укрепления проблемных зон, можно с помощью специального армированного пояса. Зная, как сделать армопояс, можно самостоятельно выполнить все необходимые работы.

Несколько важных правил, требующих обязательного выполнения

Заливка опалубки не должна проводиться частями. Если это невозможно, необходимо заранее установить дополнительные промежуточные перемычки. Их можно изготовить из деревянных досок, можно воспользоваться несколькими кусками газобетона. Заливая последующую порцию бетона, установленные перегородки удаляют. Торцы стыков заливают водой, затем продолжается заливка.

После полной заливки раствора требуется удалить образовавшиеся пустоты.

Строители применяют для этого небольшой отрезок арматуры. Когда он протыкает бетон, происходит его одновременное уплотнение.

Через пять дней бетон полностью застынет и монолитный пояс будет готов. Опалубку можно будет удалить.

Готовимся соорудить монолитный пояс: что необходимо для работы

Для армирования газобетона необходимо подготовить следующие стройматериалы:

  • стальную арматуру сечением 1–1,2 см. Использование прутков увеличенного диаметра позволяет воспринимать значительные нагрузки, обеспечивая целостность газобетона. Стержни размещают в пазах и заливают раствором;


Армопояс в строительной сфере используется для увеличения сопротивления несущих стен дома внешнему и внутреннему воздействию

  • проволочную сетку с ячейками квадратного сечения размером 50х50 мм. Усиление осуществляют путем укладки сетки на поверхность блоков с последующим нанесением небольшого слоя связующего раствора;
  • бетонный раствор. Он применяется для формирования опорного контура на уровне фундамента здания, а также для заливки силового пояса под элементы перекрытия. Раствор готовится с применением портландцемента марки М400.

При выполнении работ потребуется отожженная проволока для вязания арматурных стержней, применяемых для сборки силовых каркасов, а также раствор цемента. Он используется для заливки арматурной сетки при усилении кладки.

Для выполнения работ понадобится следующее оборудование и инструмент:

  • бетономешалка;
  • болгарка;
  • штроборез;
  • приспособление для гибки прутков;
  • вязальный крючок.

После подготовки инструмента и материалов можно приступать к выполнению работ.

Как сделать армопояс

Рассмотрим технологию усиления кладки:

  1. Выполните в газоблоках паз с помощью штробореза.
  2. Прирежьте арматуру в размер, используя болгарку.
  3. Удалите строительный мусор из полученных канавок.
  4. Соберите арматурный каркас и поместите в пазы.
  5. Заполните полости раствором цемента, выровняйте поверхность.

Технология выполнения работ довольно проста. Важно использовать качественные стройматериалы и придерживаться последовательности выполнения операций. Это позволит самостоятельно укрепить газобетонные стены.

Армопояс под мауэрлат в доме из газобетона: инструкция, как правильно положить

Газобетон – теплый материал, удобный в строительстве, из-за размера и веса. Его минус – низкая прочность. Газобетонные блоки производятся из цемента, с добавлением газообразовывающего вещества.

Высокая пористость снижает массу и теплопроводные способности, но делает материал хрупким. Поэтому необходим армопояс из кирпича. Он монтируется в конце строительства каждого этажа. Армопояс под плиты перекрытия повышает жесткость конструкции, что значительно увеличивает срок эксплуатации дома.

Сомневаетесь в своих силах? В этом случае можно нанять бригаду каменщиков, так как от качества армопояса в доме из газобетона зависит его эксплуатационные качества. Но для строителя с опытом – сейсмопояс будет простой задачей.

Для чего нужен армопояс под мауэрлат

Стены с фундаментом всегда под ударом атмосферной нагрузки: ветер, снег, дождь, периодическая просадка грунта, тектоническая активность. Газобетон хрупкий, не может устоять перед постоянным давлением и начинает крошиться.

Неравномерные нагрузки приводит к деформации блока с последующим разрушением. Поэтому нужно устанавливать по всему периметру армопояс из кирпича, который создает уравнение и компенсацию любого типа повреждения, в том числе и длительные вибрации, и неровности давления.

Сейсмопояс – это прослойка, которая производится из материала, прочнее основного материала. Им может быть железобетон, но чтобы создать армопояс своими руками — лучше подойдет кирпич.

Почему нужно установить армопояс под плиты перекрытия:

  1. Компенсация любой деформации, которая постоянно окружают строение. Такие явления, как пучение грунта, повышенная сейсмоактивность, любые разновидности усадки уравниваются промежуточным слоем.
  2. Устранение точечных напряжений. Часто при установке стропилов, крепежа крыши проявляются микродефекты, как сколы и повреждения толщи блока. Сейсмопояс позволяет избежать этого.
  3. Функция распора требуется для нормального распространения нагрузки на блоки, благодаря монолитности и жесткости.
  4. Выравнивает стены в горизонтальной оси.
  5. Повышает прочность конструкции, имеющую низкую плотность. Кирпич во много раз прочнее блока, чем увеличивает устойчивость.
  6. Позволяет строить дома даже на наклоненной поверхности.

Высота и ширина армопояса

Армопояс своими руками требует тщательного расчета параметров и чертежи. Основные характеристики: высота и ширина.

Высота должна быть не менее 18 сантиметров. Этого достаточно, чтобы ветер и осадки не смогли расшатать кладку. Меньший размер не защитит здание от атмосферного удара, что скажется на его сроке эксплуатации. Оптимальным считается высота в 30 сантиметров, которую нужно соблюдать в зданиях высотой более двух этажей.

Стандартно ширина должна шириной со стену. Тем не менее, строители рекомендуют делать ее немного уже, чтобы возможно было использовать утепление. Обычно, это пенополистерол, пенопластные плиты, минеральные ваты и прочее.

Технология установки армопояса

Конструкционно армопояс под плиты перекрытия может отличаться. Это зависит от типа дома и его размеров.

Распространены два типа перекрытий:

  1. Основанный на древесной опалубке, устанавливаемый на верхнюю кромку стены.
  2. Завивание бетона на блоки, с помощью заготовленной формы.

Внутренний вариант армопояса под мауэрлат

Если стены в вашем доме слишком толстые – более сорока сантиметров, то для них нужна опалубка для заливки произвольной формы. В основном, армопояс под мауэрлат в доме из газобетона делают из блоковой опалубки.

Для этого один блок распиливают на полосы, толщина которых должна соответствовать десяти сантиметрам. Это требуется сделать для внешней стенки. Внутренняя кладка устанавливается с помощью саморезов.

Нужно отметить, что способ позволяет даже зимой и поздней осенью заниматься строительством. Опалубка для армопояса спасет смесь от промерзания.

Крепление мауэрлата к армопоясу осуществляется с помощью шпилек, арматуры или специфических стяжек типа П.

Строим армопояс на стандартном газобетоне

Стандартный сейсмопояс используется для строительства домов, имеющих не более двух этажей. Протяжность стен в них, как правило, не более пяти метро. Стандартная ширина подобного мауэрлата составляет не более 25 сантиметров.

Для этого стоит взять заливочные блоки, имеющие форму U. Полый кирпич позволяет заливать бетон в него, не используя дополнительные приспособления и опалубку. Кроме этого, они активно используются в перемычках и укрепляющих узлах.

Этап первый — строим опалубку из газобетона

Для изготовления формы лучше использовать стандартные блоки формы U. С ними вам не придется самостоятельно выкладывать опалубку и соединить ее правильно. Кроме этого, такие блоки позволят заниматься строительством в любое время года, даже зимой. Они не дадут раствору промерзнуть и обеспечат хорошее схватывание.

Выкладку нужно провести в стандартном порядке. Не требуется дополнительного снаряжения. Желательно, чтобы по периметру не было перемычек, которые создает стандартная форма. Для этого нужно распилить крайний блок под углом в 45 градусов. Монолитная конструкция будет лучше справляться с атмосферными воздействиями, в сравнении с модульной.

Для распила — воспользуйтесь пилами для газо-пенобетона. Они имеют напыление из тефлона или другого отталкивающего материала. Под отвод стружки выделено больше пространства. Обычные пилы по дереву и металлу быстро иступятся и будут непригодными для использования.

В этом случае армопояс под плиты перекрытия должен быть той же толщины, что и стена. В противном случае возможно появление трещин. Худшее – отслойка укрепляющего слоя от массива, что в дальнейшем приведет к непригодности дома.

Важно, чтобы горизонталь была ровной. Лучше всего для выравнивания использовать лазерный уровень или обычный строительный.

Второй этап, формирование закладных элементов армопояса

Основная деталь пояса – армированный слой. После того, как была изготовлена опалубка – сразу же приступайте к установке каркаса. Специалисты газобетонного строительства утверждают, что арматурный каркас работает только на изгиб. Лучше установить прутья на дно опалубки. Но такая технология работает только в самых простых зданиях, которые могут обойтись и без него. А встречаются они редко.

В реальном мире практически невозможно предугадать, как поведет себя сейсмопояс. Строители предпочитают варить из арматуры каркас. Он делается аналогично фундаментному – из четырех прутьев. Для упрощения изготавливают опорную раму из четырех тонких прутков.

Проволочные опоры устанавливают так же для того, чтобы соблюсти дистанцию. Сколько она должна составлять? Нужно, чтобы арматура находилась на расстоянии минимум трех сантиметров от опалубки.

Не рекомендуется использовать композитную арматуру. В отличие от обычных прутьев, она хуже выдерживает нагрузки от атмосферных осадков, которые и будут воздействовать на наш дом.

Третий этап, заливка армопояса под мауэрлат

Сразу же после установки закладки, можно приступать к заливке. Самый простой рецепт смеси – фундаментный. Такое сочетание будет удобным в большинстве случаев.



Простота смеси позволит сделать подобный раствор каждому. Его цена невысока, а прочность позволит выдержать даже самые высокие нагрузки.

Цемент смешивается с гравием и песком в сочетании 1 к 3. Желательно брать мелкий гравий. В качестве затворителя он подходит лучше всего. На одно ведро воды потребуется 0,05 кг пластификата. Один литр этого раствора нужно отлить. Он потребуется для обработки арматуры и стенок опалубки. Так добивается высокая адгезия между составом и блоком.

Заливать придется периодически. Так как образовывается большое количество пузырей, которые в составе не нужны. Разбивать их нужно деревянной колотушкой.

Недостатком цемента выступает долгое затвердение. Поэтому после полного залива, нужно накрыть его полиэтиленовой пленкой и оставить на три дня. За это время происходит первичное схватывание. Продолжив строительство не выжидая, есть вероятность получить поломку конструкции.

Чем крепить мауэрлат к газобетону

Крепление мауэрлата к кирпичной стене может осуществляться несколькими способами. При строительстве придется выбрать один, наиболее подходящий для вас по сложности и затратам.

Чаще всего для армирования используют шпильки, типа М12. Преимущество работать с газобетоном в том, что он прекрасно поддается сверлению, в него можно закручивать метизы и они будут уверенно держаться. Чтобы закрепить мауэрлат – нужно просверлить отверстие в нижнем блоке минимум на пять сантиметров.

Верхняя часть шпильки должна выходить наружу минимум на 10 сантиметров. На нее накручивается гайка, чтобы фиксировать ее на поверхности. Обязательно нужно смазать ее силиконовой смазкой.

Шпилька вбивается в блок с помощью молотка. Для плавности лучше применить древесную киянку. Одновременно с этим, ее выравнивают по вертикали с помощью уровня или угольника.

Выступающую резьбу нужно обернуть целлофановым пакетом или скотчем.

Как крепить мауэрлат к газобетону проволокой

В некоторых случаях, крепление шпильками неудобно. Особенно это касается тех случаев, когда коробка здания небольшая или нет возможности правильно определить точки опоры. В этом случае более удобным будет использование проволочной петли. Для этого не нужен инструмент и перевязку легко произвести одному.

Такая форма крепления выглядит кустарно и ненадежно, почему ей часто пренебрегают. Но, в случае невозможности реализации другого способа – этот подойдет. Проволока сможет обеспечить достаточное крепление, способное продержаться три дня.

В некоторых случаях монтаж возможен только креплением проволокой. Частая проблема — парусность стен, при их небольшой массе. Часто встречается на равнинах и холмах с постоянным продуванием. В этом случае отверстия от анкера и само крепление начнет разрушаться, что приведет к образованию трещин. Можно использовать только проволоку.

Крепление мауэрлата к газобетону без армопояса проволокой оставляет достаточное пространство для усадки дерева. Даже при сильных изменениях температуры и влажности воздуха.

Проволока должна быть прочной. Лучше подойдут алюминевые сплавы и нержавеющая сталь. Они не ржавеют от влажности и лучше выдерживают нагрузку.

Утепление армопояса

Способность газобетона к низкой теплопроводности создает дополнительные неудобства при установке мауэрлата в холодное время года. Зимой, когда происходят резкие перепады температур, возможно появление конденсата, что будет препятствовать адгезии. Чтобы избежать этого, потребуются утеплительные работы.

Для утепления опалубка для армопояса покрывается слоем пенопласта, пенополистерола или минеральной ватой. Утепляя минеральной ватой, нужно сохранять небольшой зазор. Так капельки конденсата не проникнут в толщу смеси и не разрушат адгезивный слой.

Рекомендации по утеплению:

  • Если планируете дальнейшее утепление, лучше делать небольшой отступ, чтобы было удобнее устанавливать плиту;
  • Разгрузочный пояс должен быть минимум двадцать сантиметров, если вы используете бетон и на пять сантиметров больше, если кирпич.

Не стоит активно прогревать блок, устанавливать инфракрасные батареи. Требуется лишь обеспечить сухость, и не допустить конденсата.

Армопояс на газобетон своими руками (видео)

Армопояс: назначение и технология изготовления своими руками

Каждый дом без исключения, выстроеный из блочных материалов, неустанно подвергается влияниям различных сил природы – его осадка, набухание почвы и иные подвижки грунта, даже крепкие ветра и ливни могут плохо отразиться на цельности сооружения. Собственно из-за этой причины сверху стен выполняется бетонный армированный пояс. О нем и пойдёт речь в данной статье, в которой в комплекте с сайтом stroisovety.org мы детально выучим процедуру изготовления армированные пояса и определимся с его направлением.

Армированный пояс для дома фото

Армированный пояс: направление и конструкция

Сейсмопояс (или, как его называют еще, армирующий пояс) дает возможность повысить характеристики прочности дома и устранить его растрескивание в результате грунтовых подвижек и влияния на него стихийных сил природы. Более того, такой элемент сооружения содействует одинаковому распределению нагрузок от присутствующих над ним тяжёлых конструкций. Если например речь идет о бетонных перекрытиях, то они ложатся собственно на армированный пояс. Не заблуждайтесь в том, что если в доме организовываются перекрытия из древесины, необходимость в армирующем поясе отпадает – он должен запирать стены каждого дома не зависимо от типа его перекрытия. Мы же строим на столетия и хотим, чтобы дом достался деткам в нормальном состоянии, согласны?

Армирующий пояс при домостроительстве фото

С направлением разобрались, сейчас переходим к его конструкции. Типовый армированный пояс имеет два компонента – это жестко сваренный объемный арматурный каркас и нелегкий цементный раствор, в которых помещается арматура. Вещь самая обычная, однако в изготовлении разнится обилием тонкостей и трудностей.

Армопояс для дома фото

Как выполнить армопояс: очередность работ, нюансы и тонкости

Чтобы понимать всю серьезность работ, а еще и подробно понять, как делается армопояс, разобьем процедуру его изготовления на пару этапов – так заявить, попробуем составить маленькую инструкцию для клиента.

  1. Арматурный каркас. Начать его установку необходимо с того, что загнать в верх стены арматуру, т.е. высверлить дыры и просто вбить в них отрезки арматуры. Это сделать нужно в местах пересекания стен (необходимо установить квадратом по 4-ре штыря – они зададут размеры каркаса) и под стенами с промежутком в метр–полтора. Потом вооружаемся мягкой проволокой для вязания и закрепляем ряд снизу продольной арматуры на высоте 3–4см от края стены. Как только продольная арматура будет поставлена, объединяем два паралельно идущих прута короткими перемычками – установить их необходимо спустя каждые 250–300мм. Точно аналогичным способом устанавливаются и вертикально стоящие отрезки, на которые в дальнейшем будет поставлен верхний ряд арматуры. Эта арматура фиксируется с подобным же шагом, как и горизонтальная – длина отрезков обуславливается от толщины армированные пояса. В основном, монолитный пояс делается толщиной от 200 до 250мм – если из этого исходить необходимо установить длину вертикальной арматуры. Она обязана быть чуть-чуть короче. К вертикально стоящей арматуре опять ввинчиваются длинные продолговатые пруты, которые в дальнейшем соединяются короткими частями арматуры – тут все точно также, как и с нижней частью каркаса.

    Как выполнить армопояс: арматурный каркас

  2. Сейчас дело за опалубкой. Тут можно пойти 2-мя путями: соорудить разборную конструкцию из досок или установить монолитная опалубку. Самым замечательным вариантом считается разборная конструкция – сконцентрировать ее можно почти что из любого листового материала или из обычной доски. В монтаже опалубки необходимо проверить уровень ее верхней кромки – перепады не должны быть больше 1см. Вообще в данном отношении лучше воспользоваться несъемной или комбинированной опалубкой, одна сторона которой будет несъемной, а вторая после того как застынет цементного раствора удалится. Если Вы запланировали теплоизолировать фасад пенополистиролом, то с лицевой стороны дома установить можно монолитная опалубку из полистирола – в будущем она станет компонентом утеплительного слоя. С внутренней же стороны уменьшить цементный раствор можно доской или ОСП. Самую большую затрудненность в подобных конструкциях вызывает сочетание 2-ух частей опалубки для армированные пояса перекрытия – тут потребуется хорошенечко задуматься и закрепить ее части таким образом, чтобы в процедуре бетонировки раствор не раздвинул их по сторонам. Установив древесные распорки в середину опалубки и стянув ее части продетой насквозь проволокой, смело можно переходить к следующей ступени работ по изготовлению армирующего монолитного пояса.

    Армированный пояс перекрытия: опалубка

  3. Бетонировка. Тут все очень просто, кроме доставки цементного раствора на верх стены – с данным вопросом вы и сами разберетесь. Одно, что можно рассказать про технологию бетонировки армирующие пояса при домостроительстве, так это про качество цементного раствора и способе его приготовления. Что по поводу качества, то это не ниже чем марка B15, а если вести разговор о самостоятельном приготовлении, то это ведро цемента, два ведра песка и два ведра щебня. Цементный раствор лучше готовить насыщенный – он не очень сильно раздавливает опалубку. Только один невидимый момент в этом растворе – это потребность его щепетильного уплотнения. За отсутствием погружного вибратора, воспользуйтесь виброшлифовальной машинкой. Ее мощности и частоты вибрации будет вполне достаточно для уплотнения сравнительно маленького количества цементного раствора.

    Заливка бетона армированные пояса фото

  4. Ну и последний этап решения вопроса, как выполнить армированный пояс, – это контроль застывания смеси бетона. Тут же после заливания цементный раствор лучше покрыть целлофаном, уменьшив этим методом влажностное испарение. Через несколько дней, когда цементный раствор наберет первичную крепость, опалубку можно снять (если, разумеется, она разборная), а влажность набирающего бетонную прочность поддерживать периодическим увлажнением. Необходимо иметь в виду, что чем медленнее выполняется процесс засыхания бетонного пояса, тем высокопрочность он набирает.

    Как выполнить армированный пояс фото

На этом, пожалуй, можно и завершить. Уточню лишь оду деталь, касающуюся гидрозащиты армирующие пояса. Если Вы запланировали устанавливать крышную деревянную конструкцию или металла, то армированный пояс следует покрыть рулонным кровельным материалом или сегодняшним прорезиненным битумным материалом для гидрозащиты. Этим методом вы обезопасите кровельный каркас от влажности, идущей из стен.


Похожие статьи

Навигация по записям

изготовление и монтаж.

Технология создания армопояса на газобетонных стенах Бетонный пояс под крышу

Арматура в армопоясе состоит из рабочей арматуры(10-12мм), и конструкционной арматуры меньшего диаметра (рамки — 6мм). Зачастую, армирование делают из 4 или 6 прутков. В данной статье мы подробно опишем и покажем схемы армирования, способы изгибания арматуры и прочие нюансы армопояса.

Арматурная рамка нужна для того, чтобы зафиксировать рабочую арматуру в правильном положении. То есть, два-три прутка арматуры внизу армопояса, и два прутка сверху.

Для рамки вполне подойдет арматура диаметром 6 мм, можно использовать даже толстую проволоку.

Размер рамки должен соответствовать толщине вашей стены, с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.

Зачастую рамка имеет размеры граней примерно по 120-200 мм.

Такие квадратные рамки можно легко сделать следующим способом.

Берем доску (толщиной 20-50 мм. Шириной 200 мм.), рисуем квадрат, к примеру, 150 на 150 мм, в углах квадрата высверливаем по отверстию.

Отверстия должны быть около 9мм., чтобы туда плотно вошла арматура 10мм. Сами арматурные прутки должны быть длиной около полуметра.

Кладете доску на землю, забиваете молотком четыре арматурных прутка через отверстия доски в землю. Шаблон для сгибания рамок готов. Само сгибание арматуры по рамке удобней производить трубой. Для такой рамки арматурные заготовки должны быть около 600 мм длиной.

Рабочая арматура армопояса

Рабочая арматура представляет из себя толстую ребристую проволоку диаметром от 10мм, лучше 12 мм. Рабочее армирование в армопоясе работает на изгиб, создавая высокую жесткость конструкции. Армирование должно быть непрерывным(кольцевым), и проходить над всеми несущими стенами. Если в здании очень длинные проемы, то места армопояса над проемами нужно усилить дополнительным нижним прутком арматуры.

Рабочая арматура должна быть внутри рамки, и привязывается к рамкам обычной вязальной проволокой, сварка здесь не нужна.

  1. Высоту армопояса делают от 200 до 300 мм.
  2. Расстояние между рамками должно составлять от 200 до 400мм.
  3. Нахлест арматурных прутков должен составлять 500 мм.
  4. Для меньшего расхода арматуры лучше использовать более длинные прутья, чтобы уменьшить количество нахлестов.
  5. Не забывайте о защитном слое бетона, который должен составлять 40 мм со всех сторон.

На углах обязательно загибайте рабочую арматуру и применяйте дополнительные арматурные хомуты, смотрите схему снизу. Загиб арматуры удобно выполнять при помощи длинной трубы.

Схемы армирования армопояса

Также стоит отметить, что монтировать арматурный каркас лучше на месте его заливки, так как в собранном виде он будет очень много весить.

Опалубка должна быть достаточно прочной, чтобы выдержать давление бетона. Особое внимание уделите выравниванию опалубки по всем плоскостям.

Если профессионального инструмента для вибрации бетона у вас нету, можно использовать следующий метод: берете перфоратор и в режиме отбойника стукаете по арматуре, бетон уплотняется и пузырьки воздуха выходят.

Любой застройщик, задумав построить дом из газобетона, сталкивается с необходимостью изготовления армопояса (его ещё называют сейсмопоясом). Армопояс на газобетоне представляет собой монолитную железобетонную ленту, залитую по всему периметру стен (между первым и вторым этажом и т.п.). Этот элемент необходим для равномерного распределения нагрузки и связи стен воедино. Это снижает риск появления трещин при неравномерной усадке здания. Также армопояс закладывается под мауэрлат при устройстве кровли.

Максим Пан Пользователь FORUMHOUSE, Москва.

Нельзя крепить брус (мауэрлат) непосредственно к газобетону на шпильки. Если это сделать, то со временем, под действием ветровой нагрузки, крепления расшатаются. При устройстве мансардного этажа армопояс на газобетоне с деревянным перекрытием перераспределит точечную нагрузку от бруса на всю стену.

Показателен пример форумчанина с ником mad-max, который исчерпывающе отвечает на вопрос, когда нужен армопояс в доме из газобетона. Он не успел залить под мауэрлат армопояс, и дом ушёл в «зиму». Уже во время холодов арочные проёмы под окна в доме треснули ровно посередине. Сначала трещины были небольшие – около 1-2 мм, но постепенно они стали увеличиваться и по большей части раскрылись до 4-5 мм. В итоге, после зимы форумчанин залил пояс 40х25 см, в который перед заливкой раствора бетона установил анкера под мауэрлат. Это решило проблему с увеличивающимися трещинами.

mad-max Пользователь FORUMHOUSE

Хотел бы к этому добавить, что фундамент под дом у меня ленточный – монолитный, почва каменистая, подвижек основания, перед тем как я начал строить дом, не было. Полагаю, что причиной появления трещин стало отсутствие армопояса под мауэрлат.

Газобетонному дому, а тем более дому в два этажа, необходим армопояс. При его изготовлении следует запомнить такое правило:

Главным условием правильной «работы» армопояса является его непрерывность, неразрывность и закольцованность по всему периметру стен.

Есть несколько вариантов устройства армопояса в газобетонном доме. Начинается изготовление армопояса с расчёта его сечения и выбора типа опалубки – съёмная или несъёмная, а также «пирога» всей конструкции.

Eyeonenow Пользователь FORUMHOUSE

У меня строится дом из газобетона толщиной 37,5 см, с облицовкой кирпичом и вентилируемым зазором в 3,5 см. Использовать специальные U-блоки заводского изготовления под заливку армопояса я не хочу. Видел на нашем форуме следующую схему при строительстве дома, как утеплить армопояс – на стеновой блок устанавливает перегородочный блок толщиной 10 см, затем идёт утепление (ЭППС), а изнутри дома монтируется съёмная опалубка. Также видел вариант, когда утеплитель прижимается вплотную к кирпичной кладке. При такой схеме получается пояс большей ширины.

Чтобы понять, на каком варианте остановиться, обратимся к опыту экспертов FORUMHOUSE.

44alex Пользователь FORUMHOUSE

Я строил дом из газобетона толщиной 40 см. По моему мнению, вентилируемый зазор между стеной и облицовкой в 3,5 см – это недостаточно, оптимально оставлять зазор в 5 см. Если смотреть на «пирог» армопояса изнутри наружу, он был следующий:

  • съёмная опалубка;
  • бетон 20 см;
  • ЭППС 5 см;
  • перегородочный блок 15 см.

Устройство армопояса увеличивает прочность несущих стен и сопротивление всего строения различным нагрузкам: неравномерной усадке грунтов и объекта, воздействию ветра, сейсмическим колебаниям и температурным перепадам.

Устройство армопояса фото

Опалубка для армопояса. Виды и способы устройства

Армопояс – это монолитная железобетонная конструкция. Пояс имеет кольцевой контур, устраивается на стенах, и не имеет разрывов (промежутков) в своем теле. Решение вопроса: как правильно сделать армопояс начинают с устройства опалубки. Наиболее доступный опалубочный материал — доска. Опалубку для армопояса выполняют либо из отдельных досок, либо из готовых деревянных щитов, соединенных между собой снаружи деревянными обрезками. Снизу доски крепятся к стене саморезами. Поверху противоположные стенки опалубки соединяются деревянными стяжками (на гвоздях). Шаг стяжек — 80 см, но не более 100 см.

Армопояс своими руками

Выполняя армопояс своими руками, можно задействовать другой вариант его создания, при котором опалубкой служат не деревянные конструкции, а U-образные блоки из газобетона. Лотковые блоки укладываются той же ширины, что и стена, и имеют внутри полость для закладки связанного арматурного каркаса и бетона. Пояс с такой «опалубкой» особенно выгодно устраивать по наружным стенам, ведь боковые стенки U-образных блоков выполняют функции утеплителя и исключают образование «мостиков» холода. Недостаток лотковых блоков — высокая цена.

Как сделать армопояс качественно

Геометрические и технические характеристики монолитной конструкции определяются расчетом. Обычно ширина пояса равняется ширине стены, 30-50см. Так как опирание сборного или монолитного перекрытия на стены составляет всего 120см (на практике — 150-200см), то исходя из этого, ширину пояса можно принять меньшего размера. Рекомендуемая высота армопояса — 30см.

В коттеджах, где планируется создать легкие перекрытия, допускается установка в поясе плоского каркаса. Каркас-лесенка готовится прямо на стене, непосредственно в опалубке. Он представляет собой 2 стержня (для широкой стены 3 стержня) периодического профиля (диаметр по расчету), соединенных между собой поперечными прутьями. Шаг прутьев 50 см. Армопояс под плиты перекрытия этажа несет более высокие нагрузки. Поэтому каркас изготавливают объемный из 4-х или 6-ти продольных арматурных стержней и перевязывают поперечными хомутами из проволоки.

Армопояс по газобетону

Каркас со всех сторон должен иметь защитный слой из бетона 4-5см. Снизу его укладывают на подпорки из кирпича или бетонных сколов. Следует заметить, что устраивается армопояс на газобетон не только по наружным стенам, но и по несущим внутренним стенам. И если по длине стены поперечные стержни и хомуты могут соединяться вязальной проволокой, то по углам строения и в местах разветвления каркаса на внутренние несущие стены, соединение продольной арматуры и поперечных элементов выполняется на сварке. Каркас по уровню выставляется строго горизонтально.

Армопояс под мауэрлат

При устройстве стропильной конструкции крыши, ее нижний ряд — мауэрлат, крепится к несущей стене специальными анкерами и шпильками. Сама стропильная система создает распирающую нагрузку, что может привести к деформации стен. Армопояс под крышу обеспечивает прочность стены, стабильную жесткость кровельной системы. Он выполнятся аналогично процедуре устройства монолитного пояса под перекрытие. Армопояс под мауэрлат служит и для распределения нагрузки на всю поверхность стены, и для закладки в нем крепежных элементов для самого мауэрлата.

Как залить армопояс

Задача: как залить армопояс решается на финальном этапе устройства монолитной конструкции. Для заливки можно использовать готовую покупную бетонную смесь марки М200 (В15). Другой вариант — изготовление бетона на строительной площадке. Цемент М400, песок и щебень, берутся в соотношении 1:3:5. Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешиваются. Важно, чтобы бетон в опалубку заливался непрерывно, а не частями. Чтобы удалить из смеси воздушные пузырьки, после заливки бетонную смесь следует провибрировать или интенсивно протыкать бетон по всей длине пояса обрезком арматуры.

Армопояс для газобетона из кирпича

На практике, как вариант усиления стеновых конструкций, иногда выполняют армопояс для газобетона из кирпича. Он представляет собой обычную кладку из полнотелого кирпича, усиленную арматурой. Армирование выполняется кладочной сеткой из проволоки: 4-5мм через каждый ряд кладки по высоте. Раствор используют цемнтно-песчанный в соотношении 1:4. Высота пояса из кирпича принимается от 20 см до 40 см. Ширина пояса может соответствовать ширине стены, но, может быть, и уже. Безусловно, армопояс из кирпича нельзя назвать равнозначным по прочностным характеристикам ж/б поясу. Однако он надежен при строительстве домов в районах с низкой сейсмической активностью или для возведения вспомогательных объектов и хозпостроек.

Утепление армопояса

Чтобы армированный пояс не стал «мостиком» холода и дабы избежать образования на нем конденсата, необходимо выполнить утепление армопояса. Поэтому монолитный или кирпичный пояс, чаще всего, выполняют не на всю ширину стены, а с отступом от ее наружной грани. Важно выдержать минимальную ширину армированного пояса, равную 20 см. для бетона и 25 см для кирпича. Получившиеся продольные ниши заполняются теплоизолирующим материалом, в качестве которых выступают перегородочные газобетонные блоки, уложенные на ложок (10см), плиты пенополистирола и другие материалы.

Армированный монолитный или кирпичный пояс наделяет строительные конструкции дома из газобетонных блоков повышенной прочностью. А для всех домочадцев он становится гарантом безопасного, длительного и счастливого проживания в новом доме.

Армопоясом называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих под воздействием внешних/внутренних факторов. К внешним относится воздействие ветра, наклон местности/холмистость, плавающий грунт и сейсмическая активность земли. В список внутренних факторов относятся все бытовые строительные приспособления, применяемые при внутренней отделке дома. Если неправильно сделать армопояс, то из-за этих явлений стены попросту треснут, а что еще хуже, разъедутся. Ввиду этого очень важно быть осведомленным в том, как сделать армопояс. О видах, назначении и способе установки армопояса и пойдет речь в этой статье.

Существует 4 вида армопояса:

  • ростверк;
  • цокольный;
  • межэтажный;
  • под мауэрлат.

Перед началом работ следует подготовить инструменты/материалы:

  1. Арматура.
  2. Цемент.
  3. Песок.
  4. Щебень.
  5. Проволока для перевязки арматуры.
  6. Доски.
  7. Саморезы.
  8. Кирпич.
  9. Лопата.
  10. Фомка/ломик.

Чтобы все выполненные вами работы были сделаны качественно, предлагаем вам ознакомиться с техникой изготовления армосетки/каркаса и опалубки.

Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армосетку/каркас. Соединение прутьев арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это обусловлено тем, что при сварке место возле изготавливаемого шва перегревается, что приводит к ослаблению прочности арматуры. Но без сварочных швов при изготовлении сетки не обойтись. Середина и концы каркаса свариваются, остальные же соединительные узлы связываются.

Прутья скрепляются для фиксации арматуры в необходимом положении при заливке бетоном. Для этих целей используется тонкая проволока, от нее прочность сетки/каркаса не зависит.

Для изготовления армопояса используются только ребристые прутья. Бетон цепляется за ребра, что содействует увеличению несущих способностей конструкции. Такой пояс может работать на растяжение.

Чтобы сделать каркас возьмите 2 жилы толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам будет достаточно прутьев толщиной 10 мм. По центру и краям поперечную арматуру следует приварить. Остальные же прутья просто вяжутся. После изготовления двух сеток, подвесьте их так, чтобы образовался зазор. Сварите их с краев и по центру. Таким образом, у вас получится каркас. Для изготовления пояса, каркасы сваривать нет надобности. Их укладывают внахлест на 0,2–0,3 м.

Установка и закрепление опалубки осуществляется несколькими методами. Чтобы установить деревянные щиты, необходимо пропустить через них анкера, монтировать на них заглушки при помощи электросварки. Цель этих действий – зафиксировать опалубку таким образом, чтобы под весом бетона она не выдавливалась.

Для закрепления опалубки при заливке межэтажного армопояса чаще используется более простой способ. На нижней части щита следует закрепить шуруп диаметром 6 мм, длиной 10 см. Расстояние между ними – 0,7 м. Итак, приложите деревянный щит к стене, высверлите сквозь него отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щите должно быть диаметром чуть больше 6 мм. Это нужно для того, чтобы беспрепятственно установить грибок.

Верхнюю часть опалубки также закрепляют быстрым монтажом. Но в этом случае следует вкрутить саморез, а не шуруп. Итак, проделайте отверстие в кирпиче лицевой кладки. Затем вбейте в него арматуру. Если кирпич полнотелый, то дело обстоит проще – просто вбейте гвоздь/арматуру в вертикальный шов. Саморез и арматуру стяните вязальной проволокой. Расстояние между элементами крепежа – 1–1,2 м. Такое крепление способно противостоять предстоящим ему нагрузкам.

После того как армопояс затвердеет, снять опалубку можно при помощи ломика/гвоздодера. В теплый сезон бетон схватывается за сутки. В этом случае демонтаж опалубки можно осуществлять на следующий день. В холодный сезон эту процедуру проводят спустя несколько дней.

Первоначально следует определить глубину заложения фундамента . Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После спецтехники следует выровнять дно и стенки траншеи до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.

После засыпки песчаной подушки, ее необходимо утрамбовать. Чтобы справиться с задачей быстрее, полейте песок водой.

Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм. Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне. Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.

Перед возведением стен на фундамент следует залить цокольный армопояс. Его необходимо залить по периметру постройки вдоль внешних стен, но нельзя этого делать вдоль внутренних несущих стен. Цокольный армопояс служит в качестве дополнительного укрепления конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса – 20–40 см, используется бетон М200 и выше. Толщина двухжильных арматурных прутьев – 10–12 мм. Укладка арматуры осуществляется в один слой.

Если вам нужно усилить цокольный пояс, то используйте арматуру большей толщины или установите больше жил. Еще вариант – уложить армосетку в 2 слоя.

Толщина цокольной и внешней стены одинаковая. Она составляет от 510 до 610 мм. При осуществлении заливки цокольного армопояса можно обойтись и без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать с двух сторон стены кладку в полкирпича. Образующуюся пустоту вы сможете залить бетоном, предварительно уложив в нее арматуру.

При отсутствии ростверка цокольный армопояс делать бесполезно. Некоторые умельцы, решив сэкономить на ростверке, усиливают цокольный пояс, используя при этом арматуру большего диаметра, что якобы улучшает несущую способность дома. На самом деле – такое решение неразумно.

Ростверк – это основа дома, а цокольный пояс – дополнение или усиление несущих способностей армопояса для фундамента. Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и с высоким уровнем залегания грунтовых вод.

Между стеной и плитами перекрытия тоже нужно сделать армопояс. Его заливают вдоль внешних стен высотой от 0,2 до 0,4 м. Межэтажный армопояс позволяет сэкономить на дверных/оконных перемычках. Их можно сделать небольшими и с минимумом арматуры. Таким образом, нагрузка на конструкцию будет распределена равномерно.

Если на стены из плохо воспринимающего нагрузки материала установить армопояс, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что благотворно скажется на их прочностных характеристиках.

Армирование межэтажного пояса выполняется сеткой из ребристых арматурных прутьев толщиной 10–12 мм в 2 жилы. Если толщина стен варьируется в пределах 510–610 мм, то в качестве опалубки можно использовать двухстороннюю кирпичную кладку, как и для цокольного пояса. Но при этом для внутренней кладки следует применять забутовочный кирпич, а для наружной лицевой. В таком случае армопояс будет иметь ширину равную 260 мм. При меньшей толщине стен забутовочный кирпич следует уложить на ребро либо использовать вместо него деревянную опалубку, а с внешней стороны так же, как и в предыдущем случае укладывается лицевой кирпич.

Заливать армопояс под мауэрлат можно только после отвердения клея/раствора для кладки стен. Технология, по которой кладется армопояс по газобетону отличается устройством опалубки, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой вам схеме. Бетон же готовится по такой формуле: 2,8 части песка на 1 часть цемента и 4,8 части щебня. Таким образом, у вас получится бетон М400.

После заливки исключите остатки пузырьков воздуха в массе. Чтобы выполнить эти задачи, используйте строительный вибратор или протыкайте жидкую массу прутом.

При монолитном устройстве армопояса следует соблюсти правила крепления мауэрлата. Во время монтажа каркаса из арматуры следует вывести из него вертикальные отрезки на определенную в проекте высоту. Прутья арматуры должны возвышаться над армопоясом на толщину мауэрлата + 4 см. В брусе необходимо сделать сквозные отверстия, равные диаметру арматуры, а на ее концах следует нарезать резьбу. Так, у вас получится надежное крепление, что предоставит вам возможность осуществить качественный монтаж крыши любой конфигурации.

Газобетон – это альтернатива кирпича, обладающая высокими теплоизоляционными качествами наряду с небольшой стоимостью. Газобетонные блоки уступают кирпичу по прочности. Если при устройстве армопояса на кирпичных стенах заливать бетон не приходится, так как арматура укладывается в процессе кладки, то с газобетоном дела обстоят иначе. О том, как сделать армопояс на деревянной опалубке уже говорилось выше, поэтому в этом подразделе мы рассмотрим, как сделать армированный пояс из U-образных газобетонных блоков D500. Хотя стоит сразу заметить, что эта технология более затратная.

В этом случае все предельно просто. Установите блоки на стену в обычном порядке. Затем проведите армирование центральной их части, а после залейте бетоном. Таким образом, стены вашего дома будут более долговечными и надежными.

Если у вас остались вопросы по теме, то задавайте их работающему на сайте специалисту. При необходимости вы можете проконсультироваться по поводу заливки армопояса с нашим экспертом. Есть личный опыт? Делитесь им с нами и нашими читателями, пишите комментарии к статье.

Видео

О том, как сделать армопояс для дома из газобетона вы можете узнать из видео:

Технология создания армопояса на газобетонных стенах. Армопояс в доме из газобетона Армопояс для газобетона под плиты перекрытия

В промышленном и жилищном строительстве используются различные виды материалов, в том числе пористые бетоны. Популярная разновидность ячеистых бетонов – газобетон, обладающий комплексом достоинств. Однако без специального усиления он подвержен растрескиванию, что связано с пониженной прочностью. Для решения проблемы сооружается армопояс на газобетоне. Эта конструкция позволяет повысить устойчивость несущих элементов здания к нагрузкам, а также повысить прочность строения. Рассмотрим особенности укрепляющего пояса, разберемся с технологией.

Какими свойствами обладает газобетон

Отдавая предпочтение газонаполненному бетону, следует тщательно проанализировать его свойства и изучить технические характеристики. Особенности материала связаны с технологией изготовления. При производстве газобетона в глубине массива равномерно формируются воздушные поры. Эта особенность распределения воздушных полостей положительно влияет на теплоизоляционные свойства материала. Газобетонные стены не требуют специальной теплоизоляции и позволяют уменьшить затраты на поддержание в помещении комфортной температуры.

Преимущества использования при возведении зданий газонаполненного бетона по достоинству оценили профессиональные строители.

Здание, возведенное из газобетонных блоков, чаще испытывает влияния природной стихии

Материал отличается:

  • повышенными теплоизоляционными свойствами. Они позволяют значительно снизить общий уровень затрат на обогрев помещения в зимнее время;
  • стойкостью в условиях температурных перепадов. Стройматериал не растрескивается при глубоком замораживании и дальнейшем оттаивании;
  • повышенным коэффициентом звукоизоляции. Ячеистая структура создает надежный звуковой барьер;
  • экологичностью. В процессе изготовления применяется экологически чистое сырье, не влияющее на здоровье окружающих;
  • хорошей обрабатываемостью. Не требуется специальный инструмент и оборудование для придания блокам необходимой формы;
  • уменьшенным весом. Легкие стены из газобетона не оказывают повышенной нагрузки на основание возводимого здания;
  • устойчивостью к развитию грибковых колоний и плесени. В толще газобетона и на его поверхности не образуются болезнетворные организмы.

Главным минусом пористого стройматериала является незначительный запас прочности, для повышения которого оборудуется армопояс на газобетоне. Проблемные зоны укрепляются силовым каркасом, который заливается бетонной смесью.


Для защиты создается армопояс на газобетоне, сглаживающий воздействие климатических факторов

Особенности устройства армопояса для газобетона

В лексиконе профессиональных строителей довольно часто употребляется термин «армопояс». Частные застройщики не всегда имеют представление, как выполняется армопояс для газобетона и что он собой представляет. Это мощная конструкция замкнутой формы, повторяющая контур строения.

Она формируется на основе доступных стройматериалов:

  • арматурной решетки. Стальные прутки сечением 0,8–1,2 см связываются вязальной проволокой в каркас, повышающий прочность бетона при деформации. Силовая конструкция включает продольно расположенные стержни увеличенного диаметра. Они образуют пространственную конструкцию при соединении с квадратными или прямоугольными перемычками, расположенными перпендикулярно. Не допускается применение сварки, ослабляющей прочность конструкции;
  • бетонного раствора повышенной прочности марки М350 и выше. Он готовится на основе щебеночно-песчаной смеси и портландцемента, перемешанных в стандартном соотношении – 1:3,5. Готовым составом заполняется опалубочная конструкция, в которой жестко установлен арматурный каркас. В результате непрерывной заливки и тщательной трамбовки формируется усиленный пояс. Он предотвращает разрушение здания и укрепляет конструкцию.

Для обеспечения требуемого запаса прочности должна соблюдаться высота армопояса. Конструкция опалубки позволяет придать бетонному поясу необходимую форму и гарантировать соблюдение его размеров.


Армопояс для газобетона не только увеличивает сопротивляемость стен дома нагрузкам из внутренней и внешней среды, но и имеет соединительное назначение

Для опалубки применяются:

  • строганные доски. Они сбиваются в щитовые элементы, которые фиксируются с помощью перемычек и проволоки;
  • полистирольные плиты. Свойства материала, который формирует неразборную опалубку, позволяют улучшить теплоизоляцию;
  • газобетонные блоки П-образной конфигурации. Используя готовые элементы можно значительно ускорить сборку опалубки.

Принимая решение о конструкции опалубки, важно обеспечить герметичность, а также повышенную жесткость. Это позволит создать прочный армопояс под балки перекрытия и усилить другие нагруженные зоны. При выполнении работ должны быть выдержаны ширина и высота армопояса, а также соблюдена технология изготовления. Правильно выполненный пояс усиления укрепляет капитальные стены здания и обеспечивает их целостность, компенсируя значительные нагрузки.

Для чего предназначен армопояс на газобетоне

Обладающий повышенной хрупкостью, газобетон нуждается в дополнительном усилении. На различных стадиях возведения газобетонных стен формируется силовая конструкция с широким функциональным назначением.


Возможность деформирования стен и разрушение здания сводятся к минимуму при использовании данного несущего элемента

Она позволяет:

  • создать устойчивое основание для выполнения кладки газобетонных блоков;
  • компенсировать усилия, которые передаются стропильными балками;
  • предотвратить появление трещин, вызванных локальными деформациями;
  • обеспечить равномерное распределение нагрузок на несущие стены;
  • свести к минимуму возможность деформации капитальных стен под нагрузкой;
  • уменьшить воздействие ветровых нагрузок на несущие стены;
  • повысить прочность строений, возведенных в условиях наклонного рельефа;
  • предотвратить нарушение целостности зданий в сейсмических зонах;
  • повысить прочность строений, на которые воздействует реакция грунта.

Сооружение армирующего пояса положительно влияет на прочностные характеристики и целостность газобетонных конструкций. Для сооружения усиливающего контура своими силами важно тщательно изучить технологию выполнения работ и, при необходимости, проконсультироваться с профессиональными строителями.

Нужен ли армопояс для газобетонных блоков

Необходимость сооружения армирующего пояса на газобетонных стенах обусловлена определенными факторами, которые снижают прочность:

  • балки стропил крепятся специальными анкерами к верхней плоскости капитальных стен. В местах крепления они передают локальные усилия, вызывающие появление трещин в газозобетонных стенах;

Особенно необходим он в доме из газобетона, построенном на наклонном грунте
  • кровельная конструкция в виде соединенных под углом стропил создает нагрузки, действующие в горизонтальной плоскости. Армированный пояс воспринимает распорные усилия и демпфирует их;
  • капитальные стены здания подвержены неравномерной усадке. Это связано с наличием проемов различных размеров. Усиленный стальной арматурой бетонный пояс сдерживает процессы деформации.

Проанализировав указанные факторы, приходим к выводу, что армирующий контур необходим для укрепления стен, возведенных из газобетонных блоков. Целесообразность усиления несущих конструкций по контуру строения связана с характеристиками газобетона. Он нуждается в усилении и только с помощью армопояса можно обеспечить устойчивость зданий, повысив прочностные характеристики.

Для каких участков необходимо выполнять усиление по газобетону

Блоки, произведенные из газонаполненного бетона, характеризуются пониженной прочностью и требуют специального укрепления с помощью разгрузочного пояса. Оно осуществляется на различной высоте.

В дополнительном усилении армированным поясом нуждаются следующие участки:

  • опорная поверхность фундамента здания. Силовая окантовка, расположенная на нижнем уровне, называется профессиональным термином – «ростверк». Он формируется на стадии сооружения фундамента и повторяет контур здания. Силовая окантовка обеспечивает равномерную передачу нагрузок от веса здания, а также воспринимает реакцию почвы;

В целях упрочнить конструкцию высота армопояса уравнивается с его толщиной
  • газобетонная кладка. Демпфирующий пояс сооружается между газобетонными блоками через каждые четыре ряда. Установка стальных прутков или укладка специальной проволочной сетки повышает устойчивость кладки к влиянию деформационных процессов. Силовая окантовка сооружается путем заливки связующим раствором стальной арматуры;
  • опорная поверхность несущих стен. Этот ярус усиления воспринимает нагрузку от перекрывающих панелей, которые контактируют с верхней плоскостью стен. Цельный контур из армированного бетона повышает устойчивость газобетонной конструкции, предотвращая растрескивание. Пояс сглаживает нагрузки, создаваемые плитами перекрытия;
  • оконные и дверные проемы. Они нуждаются в дополнительном усилении с помощью стальных прутков сечением 1–1,2 см. Для размещения стержней в газобетонном массиве выполняют специальные пазы. Затем стальные стержни, расположенные в пазах, заливают раствором. Это позволяет повысить прочностные характеристики проемов, над которыми расположены блоки.

Повысить долговечность строения за счет укрепления проблемных зон, можно с помощью специального армированного пояса. Зная, как сделать армопояс, можно самостоятельно выполнить все необходимые работы.

Готовимся соорудить монолитный пояс: что необходимо для работы

Для необходимо подготовить следующие стройматериалы:

  • стальную арматуру сечением 1–1,2 см. Использование прутков увеличенного диаметра позволяет воспринимать значительные нагрузки, обеспечивая целостность газобетона. Стержни размещают в пазах и заливают раствором;

Армопояс в строительной сфере используется для увеличения сопротивления несущих стен дома внешнему и внутреннему воздействию
  • проволочную сетку с ячейками квадратного сечения размером 50х50 мм. Усиление осуществляют путем укладки сетки на поверхность блоков с последующим нанесением небольшого слоя связующего раствора;
  • бетонный раствор. Он применяется для формирования опорного контура на уровне фундамента здания, а также для заливки силового пояса под элементы перекрытия. Раствор готовится с применением портландцемента марки М400.

При выполнении работ потребуется отожженная проволока для вязания арматурных стержней, применяемых для сборки силовых каркасов, а также раствор цемента. Он используется для заливки арматурной сетки при усилении кладки.

Для выполнения работ понадобится следующее оборудование и инструмент:

  • бетономешалка;
  • болгарка;
  • штроборез;
  • приспособление для гибки прутков;
  • вязальный крючок.

После подготовки инструмента и материалов можно приступать к выполнению работ.

Как сделать армопояс

Рассмотрим технологию усиления кладки:

  1. Выполните в газоблоках паз с помощью штробореза.
  2. Прирежьте арматуру в размер, используя болгарку.
  3. Удалите строительный мусор из полученных канавок.
  4. Соберите арматурный каркас и поместите в пазы.
  5. Заполните полости раствором цемента, выровняйте поверхность.

Технология выполнения работ довольно проста. Важно использовать качественные стройматериалы и придерживаться последовательности выполнения операций. Это позволит самостоятельно укрепить газобетонные стены.

Что такое — армопояс на газобетонной стене? Виды, советы, как его сделать с учётом типа фундамента и ассортимента стенового материала. Предназначение и характер взаимодействия этого конструктивного элемента со стеной из газоблоков.

Одно из достоинств стеновых блоков из газобетона — большой габарит элемента. Но это черевато уязвимостью кладки к неравномерным осадкам фундамента. При этом может происходить не только раскрытие вертикального шва, но и разрушение лежащих выше блоков. Это происходит по причине того, что, газобетон весьма плохо противостоит изгибающим и растягивающим нагрузкам.

Для чего нужен армопояс пояс на газобетоне?

Армированный пояс на газобетоне,это элемент усиления массива стены. Он в свою очередь воспринимает на себя нагрузки, возникающие при неравномерной здания. Обычно каменная кладка выполняется из штучных блоков, связанных между собой тонкими клеевыми швами. Приемущество же армированного пояса в том, что он делается из монолитного бетона который усилен продольным и поперечным армированием.

Бетон обладает очень высокой прочностью на сжатие. Арматура в свою очередь, отлично работает на растяжение. Армированный бетон способен выдерживать колоссальные изгибающие нагрузки, превышающие нормативные — без деформаций. Стена, находящаяся над армопоясом, испытывает нагрузки, соответствующие незначительным деформациям пояса. Поэтому она не трещит и не разрушается. Это своего рода мощный .

Как это делают на легкобетонных блоках

Устройство усиленного арматурой пояса на стенах, в которых штучный камень связывается толстым слоем раствора, довольно очевидно. Но газобетонная стена кладётся на тонкую клеевую прослойку. В нее невозможно утопить толстую арматуру. Поэтому армопояс для газобетона, делается в виде отдельного конструктивного элемента который составляет монолитный участок стены из блоков.
Возникает проблема со значительной разницей градиента теплопередачи между бетоном и газоблоком. Благодаря этому монолитный пояс станет не просто мостиком, а воротами холода.

Важной частью армопояса на газобетоне является по внешней стороне. Она приводит к уменьшению ширины элемента. Производители газоблоков предлагают элементы коробчатого профиля. Они предназначены специально для теплоизоляционных целей.Но можно обойтись и использованием традиционных теплоизолирующих материалов, например:

  • листового пенополистирола;
  • пенополиуретана;
  • жёсткой базальтовой или каменной ваты.

Минимальная толщина утеплителя должна составлять десять сантиметров, это при наименьшем показателе теплопроводности. Таким образом, ширина пояса будет равна толщине стены минус утеплитель.

Где делается сплошное армирование стен из газобетона

Наиболее критичным сечениями стены в габаритах одного этажа является первый ряд блоков и последний. На него укладываются элементы перекрытия или кровли. Если вы приняли решение на их устройство, то стена из газобетона должна иметь не менее двух армированных поясов. А так же конструция армирования стен — должна быть более лёгкая. Высота сечения пояса принимается в зависимости от его конструкции и грунтовых условий.

С учетом нагрузки на стены

Используя стандартные элементы коробчатой формы, высота пояса окажется равной их глубине. В остальных же случаях, нужно учитывать, что чем больше высота сечения элемента, тем большие изгибающие нагрузки он воспринимает без деформации. Например, нижний армопояс на газобетоне по ленточному сборному фундаменту можно сделать повыше, сантиметров двадцать — тридцать. Верхний же пояс, в основном распределяющий нагрузки от элементов перекрытия или кровли, может иметь минимальную толщину, (достаточную для укладки одного слоя арматуры).

В случае если в качестве основания под газобетонную коробку принята монолитная железобетонная плита, мелкозаглублённый фундамент с верхним и нижним армированием, железобетонный ростверк свай, или монолитная лента с арматурным каркасом в верхнем сечении. То необходимость устраивать нижний пояс армирования стен, отсутствует. Достаточно армировать верхний срез под потолком этажа.

Устройство монолитной бетонной балки которая не является сплошным контуром, например, в среднем сечении стены, разорванном , также не имеет смысла. В этих местах нужно выполнять конструктивное армирование кладки при помощи сетки и специальных каркасов для укладки в тонкий слой раствора.Либо утапливая арматуру в прорезанные штрабы газоблоков. Такое усиление не создаёт неразрезного пояса. Но в то же время значительно повышает устойчивость кладки к локальным нагрузкам и местным деформациям.

Устройство армопояса на газобетоне

Конструкция изготавливается из марки бетона М-200 и выше и арматурных стержней периодического профиля, диаметром от 12 миллиметров. Из них собирается каркас, связываемый поперечной арматурой диаметром 4–6 миллиметров. Каркас состоит из верхнего и нижнего ряда стержней с зазором по высоте в 10–15 сантиметров. Они размещаются в одной плоскости, с шагом в поперечном направлении около десяти сантиметров. Стержни стыкуются по длине внахлёст вязальной проволокой с напуском около пятнадцати сантиметров. Ей же скрепляются, с элементами поперечного армирования.

Пояс может делаться и из одного слоя арматуры. Это можно сделать без сборки пространственного каркаса, а лишь связывая стержни продольного армирования с поперечными. В местах поворота и перелома контура стены, стержни перехлёстываются и связываются в точках пересечения.

Укладка каркаса в опалубку

Каркас укладывается в опалубку или полость коробчатого блока. При этом необходимо обеспечивать зазор между внешней гранью любого арматурного элемента и внутренней гранью полости или опалубки. Он должен быть не менее трёх — пяти сантиметров. Это нужно для создания который предотвратит коррозию арматуры. Облегчить эту задачу помогут специальные пластиковые элементы в виде опорных столиков и звёздочек. Они позволят фиксировать стержни на необходимом удалении от опалубки. Приобрести их можно у всех поставщиков, занимающихся продажей материалов для бетонирования.

Установите в опалубку арматурный каркас, а при необходимости и теплоизоляционный фасадный слой. Далее нужно заплнить её бетоном, тщательно утрамбовывая. Применение вибробулавы ограничивается незначительной глубиной армопояса на газобетоне. В него могут быть установлены требуемые закладные детали. Например, для крепления мауэрлата или крыши. Поверхность уложенного материала выравняйте при помощи правила и кельмы.

После набора начальной прочности бетона в течение двух — трёх суток, можно продолжать начатый цикл работ. Примерно через неделю опалубку можно снимать. В жару, бетон проливается водой несколько раз и защищается полиэтиленом. При заморозках бетон укрывается от замораживания.

Аналогичным способом изготавливают монолитные перемычки над оконными и дверными проёмами, с той лишь разницей, что вместо подстилающего слоя кладки, используется днище опалубки, фиксируемой в проектном положении.

Использование в строительстве новых технологий способствует долговечности, устойчивости и прочности любого здания. Для чего нужен армопояс на газобетоне? Всем, кто хочет построить дом, стоит больше узнать о свойствах этой конструкции, ее разновидностях и тонкостях монтажа.

Применение армопояса для газобетона

Армопоясом называется армированная полоса из бетона, которая охватывает все здание. Он предназначен для укрепления стен из газобетона, что способствует их сопротивляемости разным нагрузкам и предотвращает деформирование. Армирование собирает все части строения воедино и создает специальные ребра жесткости. Это значительно повышает устойчивость стен к любым нагрузкам и является отличным способом укрепить несущую конструкцию.

Применение армопояса необходимо для газобетона, ведь он выполняет важные функции:

    Защищает стеновые конструкции от деформаций в результате движений грунта, которые могут возникнуть при перемене сезонов и усадке здания.

    Обеспечивает стены повышенной прочностью.

    Придает жесткости конструкции и усиливает ее.

    Равномерно распределяет нагрузку.

    Убирает точечные нагрузки при креплении балок анкерными болтами.

Какие же еще есть причины строительства армирующего пояса? Мауэрлат – это специальная опора, поддерживающая стропильную систему крыши. Он способствует соединению стен здания с кровлей. Это помогает распределить нагрузку на все поверхности равномерно. Если кровельная конструкция крепится с помощью болтов, то могут возникнуть трещины. Если присутствуют висячие стропила, то большую часть нагрузки испытывают газобетонные блоки, в результате чего может произойти их расширение. Для распределения нагрузки изготавливаются монолитные пояса.

Совет! Такой разгрузочный пояс должен быть неразрывным. Его основное предназначение – это повышение сопротивляемости стен сооружений нагрузкам и предотвращение появления трещин.

Виды армопоясов

Есть несколько видов армирующих поясов:

    Подфундаментный армопояс, по-другому называется ростверк. На эту конструкцию опираются стены ленточного фундамента. Также такой пояс связывает столбы в конструкциях свайных и столбчатых фундаментов. Отличается от своих аналогов тем, что укладывается под все существующие несущие стены постройки. Для конструкции используется арматура 14 мм с обвязкой в 10 мм. При этом шаг для обвязки должен быть не более 20 см. На основе для дома не стоит экономить на материалах, запас прочности ростверка должен составлять около 20-30 %.

    Цокольный, выполняется между стенами и фундаментом. Этот пояс монтируется после того, как возвели фундамент. Эту конструкцию необходимо возвести независимо от того выступают ли стены фундамента над землей или идут вровень с ней. Его стоит сделать под всеми несущими стенами, особенно если перекрытия – плиты.

    Межэтажный армированный пояс монтируется для того, чтобы укрепить стены и распределить нагрузку от плит по всей коробке дома. Этот пояс также называют разгрузочным. Другой его особенностью является то, что он не дает разъехаться стенам. Количество межэтажных армированных поясов зависит от количества этажей.

    Подкрышный пояс, к которому прикрепляется мауэрлат, является очень важным. Он распределяет нагрузки от крыши и всей стропильной системы. Позволяет выровнять коробку и хорошо закрепить мауэрлат.

Важно! Обязательно нужны подкрышные и межэтажные армопояса. Если фундамент на плите- подушке, то в цокольном армопоясе и ростверке необходимости нет.

Этапы монтажа армпояса


Чтобы конструкция прослужила вам долго и была максимально прочной, армированный пояс необходимо делать, поэтапно соблюдая все важные правила. Создание данного изделия происходит в три этапа.

1 этап: Опалубка

Для монтажа армопояса понадобится специальная опалубка. Ее делают из досок, а также из кирпича и блоков.

Обратите внимание! Внутрь опалубки помещается арматура для изготовления армопояса и заливается бетоном. Этот раствор можно выполнить своими руками или использовать бетономешалку. Раствора понадобится много.

Самой простой опалубкой можно считать каркас из досок. Эти доски должны быть толщиной от 2 см. Их необходимо срастить, используя куски древесины. Сверху эту конструкцию надо закрепить специальными стяжками, вся нижняя часть прикручивается с помощью саморезов к стене.

2 этап: Арматурный каркас для армопояса

Как вязать арматуру в армопоясе? На этот вопрос отвечает следующий этап по созданию армопояса.

Сначала из четырех арматурных стержней делается квадрат. Стержни крепятся перемычками. Для подобного каркаса берется ребристая арматура. После этого, монтируется основная арматура. Для крепежа нужно взять мягкую проволоку. С ее помощью сначала закрепляется продольная арматура на высоте 40 мм от края стены. Затем два прута соединяются короткими перемычками. При этом шаг их установки должен составлять около 250 мм. Далее аналогичным способом монтируются вертикальные элементы. Затем продольная арматура прикручивается к вертикальным деталям.

Важно! При создании армопояса для газобетона его делают с минимальным количеством соединительных швов. Это обеспечивает однородность материала.

2 этап: Заливка бетона

Финальной стадией является заливка бетона. Эту процедуру можно делать с помощью готовых смесей или сделать смесь самостоятельно. Для этого на 1 часть цемента берется 3 части песка и 5 щебня. Постепенно добавляя воду, надо замешать раствор.

Чтобы внутри смеси не образовалось пустот, раствор несколько раз надо потыкать куском арматуры. Через 4 -5 дней опалубку можно разобрать.

Как сделать армированный пояс правильно: тонкости мастерства

Процесс создания армопояса для газобетона сложный и имеет некоторые нюансы. Так же как и армированный пояс имеет довольно важное значение.

    В регионах с холодным климатом особенное внимание стоит уделить утеплению поясу снаружи. В этом случае с внешней стороны укладываются блоки, а внутри – опалубка.

    Если перекрытия сделаны из дерева, то балки могут опираться прямо на кладку.

    Опалубку необходимо заливать в один цикл. Если есть необходимость, то внутрь можно закладывать куски проволоки либо шпильки.

    Чтобы уплотнить раствор, его необходимо несколько раз проткнуть железным прутом.

    Чтобы предотвратить растрескивание бетона в жаркую погоду, нужно конструкцию обильно поливают.

Если сделать армопояс, тщательно выполняя все рекомендации, то он будет являться гарантией прочности и долговечности любого сооружения. Для этого не стоит торопиться и экономить на материалах.

Время чтения ≈ 3 минут

Армированный пояс считается одним из самых важных этапов строительства блочного дома. Он делается в конце каждого этажа. Армопояс на газобетоне даёт жёсткость всей поверхности дома, «склеивая» всю конструкцию воедино и укрепляя весь дом.

Если вы сомневаетесь в собственных силах и умениях, можно для этих целей пригласить специалистов, но те, кто более-менее ориентируется в строительном деле, вполне способны произвести заливку армопояса, следуя пошаговой инструкции.

Как сделать армопояс по газобетону?

Для этого нужно купить доборные блоки толщиной 10 см. С наружной стороны дома укладываются блоки с помощью клея, затем из экструдированного полистирола или из минеральной ваты устраивается тепловой контур. Затем изнутри дома ставятся блоки толщиной 5 см или опалубка в виде фанеры. В итоге получается самодельный блок, внутрь которого укладывается арматура для армопояса, от 8 до 12 диаметра.

Укладывается она в виде прямоугольника, при этом вяжутся рамки — сверху и снизу по два прута. На любом рынке можно приобрести специальные крепёжные звездочки, которые используются в работе. Это делается для того, чтобы арматура лежала не на самом блоке, а находилась в воздухе — создаётся так называемый защитный слой бетона, с зазором по 3 см сверху и снизу.

После этого заливается бетон, тщательно разравнивается и получается готовый армопояс под плиты перекрытия. Более подробное описание можно посмотреть на видео, также на фото изображены чертежи, схемы и пошаговая инструкция по изготовлению конструкции.

Если внимательно присмотреться, по всему периметру видны шпильки, к которым впоследствии будут крепиться перекрытия для того, чтобы крыша держалась максимально ровно и не смещалась в стороны. Длина шпилек зависит от толщины перекрытия. Как правило, берутся метровые элементы и перерезаются пополам.

Как правильно залить армопояс своими руками? Этот вопрос волнует многих, особенно начинающих мастеров. Вероятно, многим знакома картина, когда бетон заливается из рукава — специального бетонного насоса, подающего материал к нужному месту. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, и опалубка может просто-напросто разлететься. Поэтому зачастую приходится использовать ручной труд, каким бы тяжелым он не был.

При заливке армопояса в доме из газобетона следует рассчитывать последующую нагрузку. Если она предполагается не слишком большой, можно сэкономить. Объём конструкции можно сделать меньшим, но не за счёт его сужения, а путём уменьшения толщины. Опытные мастера знают, как грамотно вычислить размеры армопояса и уменьшить затраты на его изготовление, при этом не теряя качества всей конструкции, что очень важно.

Что касается заливки, есть ещё один важный совет. Данный процесс следует производить единоразово, а не за несколько заходов. Если это невозможно, то предварительно рекомендуется устанавливать специальные деревянные перемычки. Когда приходит время для заливки новой части, перекрытие удаляется, стыки тщательно увлажняются и только после этого можно заливать новую порцию бетона.

В конце укладки нужно произвести уплотнение бетонной смеси для исключения пустот. Для этого берут кусок арматуры и протыкают им бетон. Если работы производятся летом, при высокой температуре, то армопояс под мауэрлат рекомендуется накрывать полиэтиленом для того, чтобы влага не испарялась и на поверхности не образовывались трещины.

Бетонный пояс, армированный металлической арматурой , является одним из важных элементов конструкции стен дома из газобетонных блоков. От него зависит прочность стен, принимающих вертикальные нагрузки от межэтажных перекрытий и крыши и передачи их на фундамент здания. Также армопояс дополнительно укрепляет конструкцию дома от деформации при подвижке грунта.

Сам бетон – это материал, который имеет высочайшую прочность на сжатие, при этом арматура хорошо работает на момент растяжения. Поэтому армопояс ж/б способен нести очень большие нагрузки на изгиб без какой-либо малейшей деформации. При этом находящиеся под ним газоблочные стены, будут испытывать в несколько раз меньшую нагрузку, так как армопояс распределяет ее на них равномерно.

На стены из газоблока заливается армопояс под крышу, для монтажа (опорные балки для стропил), под плиты и балки межэтажных перекрытий, а также для усиления блочного, свайного и столбчатого фундамента.

Армопояс для стен дома из газобетона

Часто неопытные, начинающие строители, даже не знают, для чего на стены одноэтажного дома следует заливать бетонный армированный пояс . А необходимость его устройства кроется в следующих причинах:

Размеры армопояса

Монолитный заливается по периметру всего здания, а его размеры привязываются к ширине наружных, так и внутренних стен.

По высоте может заливаться по верхнему уровню газоблока или ниже, но не рекомендуется поднимать его выше 300 мм — это будет просто неоправданный перерасход материала и повышение нагрузки на стены дома.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

Армирование бетонного пояса

Для армирования используется арматура из металла или стекловолокна. Обычно ее сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома . Из них, при помощи скоб из арматуры меньшего сечения, формируется квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварку для их соединения в каркасе использовать не рекомендуется потому, что метал в месте провара ослабляется, и при этом в этой точке, возможно, появление коррозии.

Нельзя допускать соприкосновение каркаса с газобетонными блоками. Для этого под него подкладываются специальные подкладки из пластика высотой около 30 мм. В крайнем случае можно подложить отдельные камушки из щебня.

Внимание . Чтобы правильно изготовить каркас для армированного пояса, рекомендуется применять арматуру только с ребристой поверхностью, которая обеспечивает жесткое сцепление с бетоном.

Когда можно обойтись без армопояса пояса

Заливать армированный пояс для усиления стен не всегда имеет смысл. Поэтому чтобы не тратить лишние капиталы на покупку материалов, следует знать, в каких случаях можно обойтись без ж/бетонного пояса:

  • Фундамент расположен на прочной скальной породе .
  • Стены дома возводятся из кирпича.

Также необязательно заливать пояс из бетона по газобетонным блокам, если на них будет опираться перекрытие из дерева. Для разгрузки перекрытия, под несущие балки перекрытия, будет достаточно залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глине, и других слабых грунтах, армопояс сделать необходимо. Особенно без него невозможно обойтись при возведении стен из газобетонных, керамзитных и других крупноячеистых блоков, которые относятся к хрупким материалам.

Газоблоки практически не способны нести точечные нагрузки и покрываются трещинами при малейшей просадке фундамента или при сдвижке грунта.

Как залить армопояс бетоном правильно

При выполнении заливки требуется соблюдать следующие правила:

  1. Укладка бетона должна быть осуществлена за один непрерывный рабочий цикл . Для качественного ж/бетонного пояса, недопустимы частично засохшие прослойки бетонной массы.
  2. Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, и этим уменьшают прочность застывшего бетона.

Чтобы этого не произошло, свежезалитый бетон требуется уплотнять при помощи глубинного вибратора или специальной насадкой с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штырем.

Виды поясов и их функции

Армированные бетонные пояса заливаются для усиления таких конструкций, как:

Иногда при возведении небольших хозяйственных построек используется армированный пояс из кирпича на стены из газобетона. Для этого на стенах, на всю ее ширину, выкладывается 4 или 5 рядов строительного кирпича. Между рядами, в армопояс из кирпича на стены из газобетона, в процессе работы, закладывается на растворе металлическая сетка, сваренная из проволоки толщиной 4 — 5 мм с ячейками 30 — 40 мм. Сверху могут укладываться балки перекрытия или деревянный мауэрлат для крепления крыши.

Армированный армопояс на газобетоне

Для армированного пояса, который заливается по блокам из газобетона, используется бетонный раствор марки М 200. Несущая арматура, сечением 12 мм скрепляется в каркасе с поперечными квадратными или прямоугольными хомутами вязальной проволокой. Хомуты изготавливаются из гладкой арматуры диаметром не более 4-6 мм. Несущая арматура дотачивается между собой внахлест с напуском не менее 150 мм и связывается между собой мягкой вязальной проволокой.

Пояс можно сделать и без объемного каркаса из 4 арматурных стержней. Иногда достаточно и плоского каркаса из двух стержней, который собирается практически так же как и объемный. Только в этом случае для поперечной перевязки используются не хомуты, а отдельные арматурные стержни .

Связанный каркас можно уложить в деревянную опалубку, которая изготавливается из досок. Также можно использовать, как опалубку, газобетонные блоки верхнего ряда. Но предварительно нужно вырезать у них внутреннюю часть, чтобы из блока получилось что-то вроде короба без торцевых стенок. Блоки укладываются полученными полками вверх, после чего в них закладывается каркас.

При укладке каркаса нужно проследить, чтобы между арматурой и стенками опалубки, а также нижними блоками было небольшое пространство около 20 – 30 мм.

После закладки в опалубку арматурного каркаса , к нему можно дополнительно сделать и закрепить необходимые закладные детали, которые понадобятся для закрепления мауэрлата или других элементов из конструкции дома.

Отдельный армированный пояс под монолитную плиту перекрытия не делается. Плита сама распределяет равномерно на стены практически все вертикальные нагрузки, и при этом является основным ребром жесткости для дома и связывает между собой практически все стены здания, объединив их в одну пространственную конструкцию.

Идеально будет в случае, если он займет всю ширину стены. Но это обычно делается в случае, если со стороны фасада будет закладываться утеплитель , перекрывающий мостик холода, который может образоваться через бетон. Но в случае когда снаружи предполагается только штукатурная отделка, его толщину нужно будет уменьшить в пределах 40 — 50 мм для закладки пенопласта либо другого утеплителя.

Для утепления пояса, можно использовать и тонкие (100 мм) перегородочные блоки, которые устанавливаются и временно раскрепляются по краю стены. Между ними закладывается каркас и все заливается бетоном. При этом перегородочные блоки исполняют роль опалубки и заодно утеплителя.

Армированный пояс под деревянный мауэрлат

Так как блоки из газобетона имеют хрупкую пористую структуру, к ним не удастся прочно прикрепить стропильную систему крыши дома. Под воздействием ветра, крепления со временем просто расшатаются и кровля может деформироваться . А при сильном порывистом ветре, ее может просто снести.

Кроме этого, при расшатывании кровли, когда ее крепеж ослабится, будут со временем разрушаться и верхние ряды блочной стеновой кладки. Поэтому ж/б пояс для прочного соединения кровли со стенами из газобетонных блоков просто необходим.

Армированный пояс для монтажа мауэрлата может быть по ширине меньше своих аналогов под перекрытие и фундамента, так как вертикальная нагрузка на него самая минимальная. Поэтому для его армирования часто для экономии, используется каркас с двумя арматурными стержнями.

Для надежного крепления мауэрлата в поясе, еще до его заливки устанавливаются вертикальные анкерные болты с наружной резьбой , которые вместе с каркасом заливаются бетоном. При этом резьба возвышается над бетоном примерно на 200 – 250 мм.

Для прочной фиксации мауэрлата, в нем сверлятся сквозные отверстия, через которые он одевается на анкеры, после чего прочно прижимается к бетону гайками.

В итоге — правильно сделанный армированный бетонный пояс сможет обеспечить дому, возведенному из газобетонных блоков, высокую прочность и долговечную эксплуатацию. При этом сможет предохранить стены от деформации, появлению трещин, сохранить прочность кровли и продлить срок службы дома в 3-4 раза.

17 невероятных проектов DIY

Нам очень нравятся хорошие гаджет-проекты. От работы с микрокомпьютерами Raspberry Pi до автоматизации собственных домов и разработки интересных проектов в области возобновляемых источников энергии … мы не можем оставаться в стороне. (Щелкните заголовки, чтобы увидеть ссылки.)

1. Взлом Raspberry Pi открывает дверь, когда слышит лай собаки

Дэвид Хант / Снимок экрана видео Создатель Дэвид Хант создал хитроумный взлом двери для владельцев собак, которые устали вставать, чтобы выпустить Фидо на улицу.Названный Pi-Rex, это дверь, активируемая лаем (примечание, не голосом, а лаем).

2. Сделайте аккумулятор с заменой

кредит: Король случайности

Король случайности / via «Здесь вы узнаете, как собрать батарею с мелочью в кармане. Всего за несколько шагов пригоршня монет может привести в действие небольшой калькулятор или светодиодную лампочку».

3. Сделайте небольшую ветряную турбину, которую дети могут помочь построить

кредит: masynmachien

© masynmachien «Этот проект должен быть достаточно простым для детей старшего возраста и взрослых без особого опыта.Это отличный способ улучшить свои навыки или научить детей основам использования возобновляемых источников энергии ».

4. Создайте солнечный ночник в стиле стимпанк за 10 шагов

кредит: Крылатый кулак

© Winged Fist «Сделайте дешевый солнечный ночник в стиле стимпанк для своего дома». Потому что … почему бы и нет!

5. Сделайте аварийный светильник, работающий от огня и воды

© Joohansson Это не только отличный проект по созданию аварийного освещения, но и отличный проект для детей, изучающих науку.

6. Превратите экран старого ноутбука в автономный монитор

© augustoerico «Мы часто слышим о том, как использование второго монитора может повысить эффективность работы за счет разделения задач между двумя экранами. Этот проект дает вам изящный способ самостоятельно подключить второй монитор, а также переделать старый ноутбук и давая ему новую жизнь «.

7. Домашний пивовар составляет цифровой список кранов с помощью Raspberry Pi

Мика Мазиар / CC BY-NC-SA 2.0 «Новичок по имени SchrodingersDrunk на Reddit сконструировал этот крутой цифровой дисплей со списком кранов, используя нашу любимую платформу DIY, Raspberry Pi, и 19-дюймовый монитор Samsung. Для тех, кто хочет пойти по его стопам, он сделал проект доступным на GitHub и отвечает на вопросы на Reddit ».

8. Сделайте перезаряжаемый фонарик с ручным управлением

© brunoip «В этом проекте« сделай сам »используется гаджет, который можно легко купить в магазине, но вместо этого он позволяет использовать материалы, которые у вас уже есть, чтобы сделать что-то полезное.Это также отличный способ развить свои творческие навыки «.

9. Как сделать 35-ваттную солнечную панель из сломанных солнечных элементов

© mattfelice «Этот проект полностью адаптируется к количеству и размеру солнечных элементов, которые могут быть у вас под рукой, и, что самое приятное, эти выброшенные элементы не станут электронными отходами, а станут функциональными, экологически чистыми солнечными батареями. панель вместо этого. »

10. Сделайте простой микробный топливный элемент

© drdan152 «Сделайте микробный топливный элемент — технологию, которая собирает электроны, которые являются побочным продуктом бактерий, разрушающих органические вещества для производства электричества, в домашних условиях.Этот проект позволяет вам ближе познакомиться с наукой о микробных топливных элементах и ​​узнать об этом типе технологии возобновляемой энергии ».

11. Как сделать водяную батарею

кредит: Roy02

© Roy02 «Используя несколько материалов и немного времени, он показывает нам, как собрать работающую батарею, сделанную из воды. Этот проект можно использовать, чтобы немного подзарядить ваш смартфон или стать забавным способом представить аккумуляторная химия детям «.

12.Сделайте велосипедный фонарь на солнечной энергии из дезодоранта

© sudhu_tewari «Используйте пустую банку дезодоранта, чтобы сделать велосипедный фонарь на солнечной энергии. Это простой, дешевый и, как мы предполагаем, великолепный запах!»

13. 9 шагов сделать генератор с приводом от велосипеда

© abemckay «Отличный проект по созданию собственного велосипедного генератора для зарядки вашей электроники чистой энергией на каждый день или в качестве аварийного источника питания».

14.Как превратить старинное портативное радио в современный динамик Bluetooth

кредит: ke4mcl

© ke4mcl «Этот крутой проект показывает нам, как взять старинное портативное радио, которое можно найти на барахолке или дворовой распродаже, и придать ему новую современную жизнь, превратив его в динамик Bluetooth. После трансформации этот гаджет можно соединить с свой смартфон или iPod и слушайте музыку, где бы вы ни брали его ».

15. Сделайте портативное зарядное устройство для телефона на солнечных батареях за $ 5

© ASCAS «Сделайте зарядное устройство для телефона на солнечной энергии всего за 5 долларов.Он такой же маленький, как смартфон, и не включает в себя резервную батарею, что более экологично. Компания ASCAS протестировала устройство как на Apple, так и на Android, и оно хорошо работало с обоими ».

16. Изготовление зарядного устройства для смартфона на огне

кредит: Joohansson

© Joohansson «Это портативное зарядное устройство, сделанное своими руками, позволит вам заряжать его теплом от походной печи или другого источника тепла и может использоваться для питания других устройств, например светодиодных фонарей или небольшого вентилятора.»

17. Как построить свой собственный самолет на солнечной энергии

© jeffmazter406 через Instructables Обучающее руководство включает не только пошаговые инструкции и фотографии, но и ссылки на две презентации PowerPoint от Texas A&M; Университет, который поможет вам пройти через это.

10 самых крутых ресурсов по технологиям «сделай сам» от инструментов до учебных пособий

обувь fulllofdust / CC BY 2.0

Наши гаджеты, кажется, становятся все более совершенными и сложными по мере развития технологий, и тем не менее с каждым днем ​​становится все проще привнести этику DIY в электронику благодаря некоторым феноменальным ресурсам.Хотя есть много инструментов, мест, людей, онлайн-ресурсов и учебных пособий, которые помогут вам, мы выбрали десять из наших любимых. Ознакомьтесь с этими замечательными устройствами, веб-сайтами, событиями и локациями, которые помогут вам взломать, изменить, отремонтировать и восстановить свои устройства.

B-Squares / Захват экрана видео

1. B-квадраты

Мы влюблены в B-Squares с тех пор, как они вышли на сцену с невероятно успешной кампанией на Kickstarter, чтобы воплотить свою концепцию модульных гаджетов DIY с нуля.Это квадратные блоки, каждый из которых выполняет разные функции — один может быть солнечной панелью, другой — батареей, третий — светодиодной лампой, а третий — Arduino. Они склеиваются с помощью магнитов, и вы можете строить разные объекты с разными функциями в зависимости от того, какие квадраты вы склеиваете. Например, вы можете захотеть сделать простой светодиодный светильник светящимся, поэтому вы используете светодиодный квадрат и квадрат батареи. И вы можете быстро зарядить этот квадрат батареи, чтобы добавить солнечный квадрат.

Создатели B-Squares предвидят, что будущее электроники будет бесконечно настраиваемым с помощью модульных компонентов.«Рецепты» для различных функций составляются пользователями и передаются в открытый доступ. Вдохновение для новых идей безгранично, и в конечном итоге их можно будет использовать практически для любой функции, о которой вы только можете мечтать, от фонарей на солнечных батареях до отправки текстового оповещения, когда стирка закончена.

Мы внимательно следим за B-Squares, чтобы увидеть, как они повлияют на электронику DIY в ближайшие годы.

2. iFixit

Ресурс, который стремительно рос с момента запуска в 2003 году, iFixit теперь доминирует в заголовках технологических новинок каждый раз, когда они публикуют разборку новых продуктов Apple.Команда iFixit обычно первой разбирает новые устройства по частям, чтобы увидеть, как они были сделаны, и их решительная позиция в отношении ремонтопригодности электроники — это то, что стоит за подробными профессиональными руководствами по ремонту неисправных устройств.

Этот ресурс стал бесценным для людей, которые хотят починить свою электронику и просто нуждаются в некотором руководстве, как это сделать. Но более того, iFixit создал сообщество мастеров по изготовлению гаджетов, тех, кто осознает важность возможности открываться и возиться с собственной электроникой, и эти мастера помогают расширять длинный список руководств по исправлению постоянно расширяющегося списка. устройств.

Команда ставит на первое место окружающую среду и логику Манифеста самовосстановления. И за это мы их благодарим!

3. Инструкции

Мы черпаем вдохновение из Instructables для проектов DIY, что трудно переоценить, насколько удивительным, по нашему мнению, является этот веб-сайт для производителей, мастеров и хакеров.

Что нам больше всего нравится в Instructables, помимо постоянного потока идей и проектов от творческих людей, так это то, что формат сайта позволяет проектам в некоторой степени сотрудничать.Когда мы видим проект для конкретного устройства, например, электронного счетчика пчел, или автоматизированной теплицы, или солнечного зарядного устройства в банке Altoids, читателям могут быть полезны не только инструкции по проекту, но и многочисленные комментарии. которые обеспечивают обратную связь и помогают улучшить проект. Инструкции по каждому проекту находятся в стадии разработки, и это способствует сотрудничеству между создателями и поддерживает творческий потенциал.

Это отличный ресурс для всех, кто любит создавать электронику с нуля, взламывать старые устройства, создавать новые интересные способы использования технологий и вдохновляться проектными идеями.

TechShop / Захват экрана видео

4. TechShop

TechShop — это то место, где ваши идеи воплощаются в жизнь, даже если вам не хватает инструментов дома или навыков для воплощения своих идей. Это место, где каждый может сделать что-то сам. Нам не нужно довольствоваться только тем, что для нас делают производители. И нам не нужно ограничивать себя тем, что мы можем сделать дома с ограниченными ресурсами. TechShop позволяет любому делать все, что угодно.И мы имеем в виду что угодно. Как говорится на сайте:

«TechShop идеально подходит для изобретателей, производителей, хакеров, мастеров-мастеров, художников, роботов, семей, предпринимателей, молодежных групп, роботов FIRST, энтузиастов декоративно-прикладного искусства и всех, кто хочет создавать вещи, о которых они мечтают, но не делают этого. у меня нет инструментов, места или навыков «.

Теперь это рай для компьютерных фанатов.

5. Fab Labs

Fab Labs похожа на TechShop, только еще более высокотехнологична.Как и в случае с TechShop, Fab Lab — это место, где люди могут изготовить практически все, что угодно, — кроме паяльников и сверлильных станков, — оборудование Fab Lab включает в себя лазерные резаки, фрезерные станки с числовым программным управлением, инструменты для программирования. , фрезерные станки для изготовления плат и многое другое. В каждой Fab Lab есть оборудование и материалы на сумму около 50 000 долларов, которые люди могут использовать для воплощения своих идей, и они расположены по всему миру.

«Fab-лаборатории распространились от центра Бостона до сельской Индии, от Южной Африки до севера Норвегии.Мероприятия в производственных лабораториях варьируются от расширения технических возможностей до технического обучения на основе проектов на основе коллег и решения местных проблем до небольших высокотехнологичных бизнес-инкубаторов и исследований на низовом уровне. Проекты, разрабатываемые и производимые в производственных лабораториях, включают солнечные и ветряные турбины, компьютеры с тонкими клиентами и беспроводные сети передачи данных, аналитическое оборудование для сельского хозяйства и здравоохранения, индивидуальные корпуса и быстрое прототипирование машин для быстрого прототипирования ».

Fab Lab — это, по сути, более увлекательная версия TechShop, и оба являются раем для домашних мастеров с идеями для новых гаджетов и технологий.Оба передают власть в руки обычного человека, чтобы построить все, что они могут придумать.

6. Поноко

Допустим, вам нравится идея TechShop и Fab Labs, но рядом с вами их нет, и вы заинтересованы в том, чтобы ваши идеи воплощались в жизнь. Что ж, для вас есть Поноко. Ponoko существует с 2007 года и блестяще использует технологии и Интернет, чтобы предоставить дизайн и творчество каждому человеку.

Идея состоит в том, чтобы найти дизайн, который вам нравится, настроить его в соответствии с вашими требованиями, заказать его, и Ponoko сделает его и отправит вам.«Подобно тому, как Интернет произвел революцию в обмене цифровыми фотографиями, музыкой и фильмами, Поноко был пионером в создании и обмене загружаемыми продуктами», — говорится на сайте. Вы можете сделать что-то самостоятельно, попросить кого-нибудь сделать это для вас, продать свой собственный дизайн и, конечно же, купить дизайн, который вам нравится.

Вы разработчик? Вы также можете разработать собственное приложение для создания продукта. Некоторые из приложений, уже созданных и используемых на Ponoko, включают Formulator, который превращает дизайн в продукты, вырезанные лазером, Local Motors, который создает индивидуальные автомобильные детали, разработанные вами, и Made Solid, которое создает физические модели исследовательского уровня на основе научных данных.

Нам очень нравится тот факт, что Ponoko сделал разработку и производство чего-то настолько легким для любого, у кого есть компьютер, и нам особенно нравится, что каждый может придумать собственное приложение для создания вещей!

© Джейми Хаймбух

7. 3D-принтеры для систем

Принтер Cubify стал фаворитом выставки CES в январе этого года, и неудивительно, почему. 3D-принтеры приобрели популярность, но остались в сфере серьезных дизайнеров (у которых есть деньги, чтобы их тратить) или компьютерных фанатов (которые могут собрать их из набора).Принтер Cubify от 3D Systems сделал 3D-печать более доступной и доступной. Хотя у 3D Systems есть несколько моделей удивительных принтеров, их конечная цель — «демократизировать дизайн», передав 3D-принтеры в руки детей и любителей. Они уверенно идут к этой цели.

3D-принтеры — это способ создания прототипов конструкций или индивидуальных игрушек или деталей для проектов. В конечном счете, они позволяют любому испытать свои идеи в «реальной жизни» и могут быть решением для сокращения отходов, поскольку люди могут распечатывать именно то, что им нужно или нужно, вместо того, чтобы полагаться на магазины не совсем подходящих деталей и продуктов от производителей. .

Нам нравится экологичный менталитет 3D-систем, их цели демократизации дизайна и минимизации отходов, запускаемые программы переработки пластмасс, используемых в печати, и, конечно же, изящные, простые в использовании принтеры. Для домашних мастеров эта технология скоро станет важным инструментом.

8. Лайфхакер

Есть пара ресурсов, которые нам нравятся за вдохновляющие идеи для гаджетов, и один из них — Lifehacker. Нам нравятся статьи, которые публикуются на этом сайте, которые дают людям возможность взламывать свою электронику (и свою жизнь…). С такими категориями, как «Сделай сам», «Как сделать», «Ноутбуки» и «Загрузки», вы знаете, что попали в нужное место для технически подкованного мастера, который хочет быть в курсе последних творческих идей, советов и бесед. Конечно, есть и другие категории, которые помогают читателям во всем, от управления временем и продуктивности до навигации по новым приложениям для мобильных телефонов. Это отличный ресурс для тех, кто хочет быть более самодостаточным в своих технологиях, и мы настоятельно рекомендуем добавить его в свой RSS-канал.

9.Сделать журнал

Второй ресурс, который мы любим за умные, интересные идеи и вдохновение для технических проектов DIY, — это Make Magazine. Ну, не только журнал, но и блог, подкасты и видео, форум сообщества, где разработчики могут обсуждать идеи и устранять неполадки в проектах, и, конечно же, магазин Maker Shed, где можно найти и принести домой так много фантастических деталей и проектов. . Для производителей и гаджетов мало ресурсов, ну и просто замечательный Make. Если вы хотите повозиться с гаджетами, вам нужно погрузиться в ресурсы, найденные здесь.С таким же успехом это могло быть требование!

© Джейми Хаймбух

10. Maker Faire

Что тут сказать? TreeHugger hearts Maker Faire !!

Maker Faire. Вздох. Проще говоря, для домашнего мастера посещение Maker Faire похоже на возвращение домой. Эти собрания проходят по всему миру. Два основных мероприятия («флагманские ярмарки») проводятся в Нью-Йорке и Сан-Матео в районе залива Калифорнии, но мини-ярмарки Maker Faires проводятся повсюду.Это время для производителей собраться вместе и продемонстрировать то, над чем они работают, черпать вдохновение друг у друга и восхищаться некоторыми из безумных поделок, созданных людьми.

Мы видели велосипеды на солнечных батареях, огнедышащих драконов, удивительные электромобили, роботов всех мастей и многое другое, когда мы посещали Maker Faires. Заставить электронику делать крутые, практичные и полезные вещи — важная часть Maker Faire и культуры производителей.

Из всех ресурсов и инструментов, упомянутых здесь, возможно, Maker Faire является одним из самых важных, потому что он объединяет людей в праздновании того, что они построили.И найти время, чтобы отпраздновать то, чего вы достигли, так же важно для технологии DIY, как и время, чтобы что-то сделать в первую очередь.

22 технических проекта своими руками, которые помогут вам скоротать время

Существуют сотни забавных проектов своими руками, которые вы можете создавать вместе со своими детьми, чтобы весело провести время вместе, а также узнать что-то новое. Вы можете научиться рисовать в 3D, построить мини-компьютер или даже собрать своего собственного робота-ящерицу!

С таким большим количеством наборов на выбор мы собрали 22 лучших проекта DIY, которые помогут вам и вашим детям скоротать время, а также овладеть некоторыми ценными навыками STEM.

Ringo DIY Mobile Phone Kit + Tools, теперь в продаже за 179,95 $ (скидка 7%)

Если ваш ребенок настаивает на том, чтобы вы купили свой собственный мобильный телефон, то, возможно, пора им сделать его самим. После сборки Ringo работает как обычный мобильный телефон — он поддерживает текстовые сообщения и звонки, имеет игры и совместим со всеми мобильными сетями!

SunFounder PiCar-V Kit V2.0 для Raspberry Pi 4, теперь продается по цене 104,95 долларов США (скидка 8%)

С помощью этого учебного комплекта STEM ваш ребенок приобретет ценные навыки программирования.Они полностью поймут основы робототехники, управляя автомобилем-роботом с ПК, мобильного телефона или планшета.

Elecrow Raspberry Pi 3 Starter Kit, уже продается за 108,99 долларов США

Этот проект позволит вам быстро исследовать Интернет. В комплект входит Raspberry Pi 3B +, сенсорный ЖК-экран, WiFi-адаптер и дополнительные компоненты. После сборки вы можете подключиться к Wi-Fi, получить доступ к восьми режимам отображения и даже просматривать веб-страницы!

DIY Robot Curiosity Kit для детей от 8 до 10 лет, теперь он продается по цене 99 долларов.95 (16% скидка)

Этот ящик заполнен почти бесконечными занятиями. В комплект входят образцы проектов робототехники, разработанные для того, чтобы ваши дети думали творчески и были готовы к созданию. Вы можете загрузить мобильное приложение STEAM and Robotics, чтобы легко получать инструкции.

BONDIC® Starter Kit + Extra Refill, уже в продаже за $ 14,99 (скидка 40%)

Считайте BONDIC более универсальным братом клея. BONDIC — это жидкий пластик, который не затвердевает, пока вы этого не захотите, что делает его невероятно удобным, когда вы занимаетесь своими руками в доме.

Circuit Scribe: наборы для сборки DIY, теперь в продаже по $ 32,99 (скидка 44%)

Этот набор превращает обычный лист бумаги в основу для мигающих огней и вращающихся двигателей. В набор для сборки DIY Circuit Scribe входят ручка, модули и простой в использовании буклет с инструкциями, который поможет вашему ребенку в мгновение ока построить простые схемы.

DIY Robotic Art Kit для детей от 6 до 9 лет, уже в продаже за 49,95 долларов США (скидка 27%)

С помощью этого набора дети могут начать строить, кодировать и конструировать, как только они откроют коробку.Внутри они найдут сокровищницу проектов, которые заставят их исследовать искусство, науку и роботизированные технологии.

SparkMaker Original SLA 3D Printer Starter Bundle, теперь в продаже за 299,95 долларов США (скидка 24%)

Этот компактный 3D-принтер займет у вашего ребенка долгие часы. Просто вставьте SD-карту с предварительно загруженным дизайном, нажмите кнопку печати, и ваше творение примет форму!

SunFounder Nano DIY 4-DOF Robot Kit, теперь в продаже за 46,95 $ (21%)

Ваши дети обязательно полюбят Ленивца, простого робота, которого они могут запрограммировать, чтобы он ходил, пинал и танцевал, используя простой язык визуального программирования! Этот комплект поможет им мыслить творчески и приобрести ценные навыки программирования.

Набор ручек для 3D-печати 3Doodler Create + Essentials, купить за 79,95 $

Это устройство выводит рисование на новый уровень. С легким запуском и остановкой одним щелчком ваш ребенок может начать рисовать в 3D. Кроме того, в эту модель внесен ряд улучшений, которые помогают предотвратить заклинивание и обеспечивают более надежную работу.

Набор ручек для 3D-печати 3Doodler Start Mega, купить за 99,95 $

Этот набор включает в себя все, что вам нужно для рисования в 3D, и, честно говоря, награды говорят сами за себя: Игрушка года 2017 (категория новичков), награда Good Housekeeping за лучшую игрушку 2016 года, Платиновая награда Oppenheim Toy Portfolio, Национальная награда за продукцию для родителей. , Награда GOLD STAR TOY от школьных родителей и детей и Toy Insider STEM 10.

Набор для самостоятельного кодирования

для детей от 8 до 12 лет, уже в продаже за 79,95 долларов США (скидка 19%)

Этот набор включает в себя все самое необходимое, что нужно вашему ребенку для развития сильных навыков программирования и гарантирует, что он учится весело и увлекательно.

Набор ручек для 3D-печати 3Doodler Start Essentials, купить за $ 49.95

3Doodler — это отличный способ для вашего ребенка изучить основы STEM! Просто включите перо, вставьте нить и начните рисовать все, что захотите, в 3D.В этот комплект входит 3D-ручка 3Doodler Start, две упаковки 3Doodler Start Plastic, руководство по занятиям и кабель для зарядки micro-USB.

Набор 3D-ручек 3Doodler Create + Master Creator, купить за 149,95 $

С последней версией 3Doodler вы заметите сверхгладкое покрытие во время рисования. Выберите вариант выполнения одного из включенных проектов или позвольте творчеству вашего ребенка быть первым!

Arduino Автоматический комплект для полива растений 2.0, купить сейчас за 69 долларов.99

Никогда не забывайте снова поливать растения! Как только ваш ребенок включит доску и загрузит программу Arduino, комплект будет самостоятельно контролировать уровень воды в вашем растении.

Образовательная игровая консоль «Сделай сам» MAKERbuino (стандартный комплект), купить за 69,99 $

Это портативное игровое устройство с открытым исходным кодом полностью настраивается. Прилагаемое руководство по сборке не просто помогает вашему ребенку собрать устройство — оно учит его основам электроники, пайке и многому другому!

SunFounder Robotic Arm Edge Kit для Arduino теперь продается по цене 54 доллара.99 (21% скидка)

С MCU Arduino UNO с открытым исходным кодом и платой расширения сервопривода, этот манипулятор прост в использовании и невероятно интересен. Вы можете использовать 4 кнопки потенциометра или компьютер, чтобы заставить его двигаться как хотите.

CrowPi Raspberry Pi Accessory Kit, уже в продаже по цене 220,99 долларов США (скидка 7%)

Микрокомпьютер Raspberry Pi открыл совершенно новый мир возможностей DIY-электроники. Пусть ваши дети подключат к этому набору свой собственный Raspberry Pi, и они откроют для себя кладезь новых проектов для создания.

Crowtail Starter Kit для Micro: бит 2.0, купить за 89,99 $

С помощью этого мини-компьютера и небольшого кода программирования ваш ребенок может создавать что угодно! В этот стартовый набор входит множество модулей и уроков, которые помогут вам начать работу.

DIY Bionic Robot Lizard, уже в продаже за 54,95 $ (16%)

Этот робот-ящерица — идеальный вариант для самостоятельного создания как новичка, так и продвинутого ребенка. Этот комплект включает в себя все необходимое для сборки робота, плюс он поставляется с визуальным языком программирования, так что вы можете запрограммировать его на движение по вашей команде!

Комплект для Интернета вещей Crowtail NodeMCU купить сейчас за 89 долларов.99

Этот комплект достанется вашему малышу по строительству. С девятнадцатью уроками, включенными в комплект, они могут сделать все, от лазерных указок до датчиков влажности.

6 лучших проектов «Сделай сам», которые помогут расширить ваши проекты в области Интернета вещей

Вам интересно узнать о технологии Интернета вещей (IoT)?

Подключение датчиков и подключение к Интернету к нетрадиционным устройствам и контекстам — это фундаментальная идея Интернета вещей. Вы можете изучить эту захватывающую новую техническую тенденцию с помощью своих навыков.Все, что вам нужно, — это нужные детали, Raspberry Pi, датчики и инструкции. Мы вас позаботимся!

your123 — stock.adobe.com

Беспроводные сети, один из самых популярных способов использования радиосвязи, — отличный способ расширить возможности вашего IoT-устройства. Если вы когда-либо хотели исследовать возможности радио и сетей, этот проект для вас. Выключатель Wi-Fi — это простое устройство, которое позволяет включать и выключать любое устройство. Вы можете использовать переключатель Wi-Fi для управления электрической машиной.Например, вы можете использовать его, чтобы включать электрические обогреватели в гостиной зимой перед тем, как вернуться домой с работы, чтобы вам было комфортно, когда вы вернетесь.
Аппаратных компонентов, необходимых для этого проекта:

Это неполный список необходимых компонентов — полный список можно найти здесь.

  • ESP32 Wroom (ESP32D0WDQ6 (редакция 1))
  • Блок питания 12В, 1А
  • Raspberry Pi ноль / ноль W / 2 B + / 3 B +
  • Источник питания 5,25 В
  • Автомобильные реле 2x 12В,> = 8A
  • 7805 регулятор напряжения
  • Радиатор 3-5 Вт
  • Паяльник, рекомендуется TS100
  • Припой, канифольный стержень

Обратите внимание, что этот проект также требует определенных навыков работы с паяльником и смолой.Если вас не устраивают эти области, возможно, вы сейчас захотите выбрать другой проект.

Ищете способ произвести впечатление на своих друзей и семью на Рождество? Постройте этот проект, и о вас будет говорить вся семья. Вместо того, чтобы покупать рождественские огни в магазине, как все, вы будете использовать свои технические навыки, чтобы построить что-то новое.

Критических аппаратных компонентов для проекта:

  • Полноцветный светодиод (рекомендуется 5 мм). Убедитесь, что у них есть возможности красного, синего и зеленого цветов.
  • Raspberry Pi Модель 2
  • Макет
  • Необязательно: выберите рождественское украшение, которое нужно изменить. Выберите украшение, в котором можно установить светильники внутри.

После создания этого проекта вы можете управлять освещением по беспроводной сети. Например, вы можете установить порядок освещения (например, красный, синий, зеленый) и выбрать, как долго светятся. Если вы ищете более продвинутую версию этого проекта, объедините ее с описанным выше проектом коммутатора Wi-Fi.

Начало работы с технологией Интернета вещей (IoT) не должно быть сложным.Конечно, вы можете создавать сложные проекты, такие как замки, устройства безопасности и многое другое. Когда вы только начинаете, лучше всего использовать проект с освещением. В отличие от другого оборудования, легко определить, работает ли свет. Это делает такой проект DIY отличным местом для обучения.
В этом проекте вы будете использовать программное обеспечение Raspberry PI, Python и WebIOPi. Большая часть работы по программированию выполняется через браузер. По сравнению с другими проектами «сделай сам», в этом проекте больше внимания уделяется работе с программным обеспечением, чем с оборудованием.

Чтобы построить этот проект, начните с поиска следующих аппаратных компонентов.

  • Raspberry Pi
  • Светодиодный свет. Мы предлагаем использовать GPIO3 (5-контактный).
  • Макет
  • Кабели

Пошаговые инструкции и примеры кода для создания этого проекта см. В нашем полном техническом руководстве: «Интернет вещей, развлечения со светодиодной подсветкой».

По мере развития навыков в проектах IoT вы можете добавлять больше функций и задач. Допустим, вам нравится светодиодный проект.Вместо того, чтобы пробовать что-то совершенно другое, добавьте изюминку, например, мигающий светодиод.

Для сборки этого проекта вам необходимо получить аппаратные компоненты, описанные в предыдущем проекте. Создание эффекта мигающего светодиода не требует дополнительного оборудования. Вместо этого вы создадите этот эффект с помощью программного обеспечения, в частности, программирования на Python.

Продвинутый совет: что, если вы хотите использовать освещение по-другому? Например, у вас может быть домашняя ящерица, которой для комфортного проживания требуется определенный уровень тепла.В этом случае вы можете использовать датчик температуры для сбора информации и подключить его к многоцветному светодиоду.

Управлять светом и приборами через Wi-Fi — это весело. Однако это не всегда удобно. Что, если вы забудете все выключить, уезжая из дома в путешествие? В конечном итоге вы потратите зря электричество. Вместо этого используйте этот проект DIY, чтобы управлять своим проектом светодиодного освещения с помощью расписания. С точки зрения навыков, этот проект — хороший способ для начинающих развить свои навыки с возможностями ввода и вывода.

Если вы уже построили два вышеуказанных проекта, нет необходимости покупать дополнительное оборудование. Вместо этого вы создадите расписание и элементы управления с помощью программирования. В нашем руководстве вы узнаете, как настроить светодиод на выключение через определенное количество часов или минут с помощью Python.

Аналоговая технология возвращается! Вы можете добавить эти возможности в свой проект DIY IoT. Начните с добавления аналогового входа, а именно аналогового датчика освещенности. Однако есть проблема. Пока что мы сосредоточились исключительно на цифровом оборудовании.Чтобы этот проект заработал, нам понадобится кое-что еще.

Необходимые аппаратные компоненты для проекта:

  • Включает оборудование, описанное в третьем проекте выше
  • A / D преобразователь (например, MCP3002-I / P — аналого-цифровой преобразователь, 10 бит, 200 kSPS, одиночный, 2,7 В, 5,5 В, DIP). Эта схема действует как мост между аналоговыми и цифровыми устройствами.

Когда вы закончите сборку проекта, вы можете проигрывать звуки, включая Интернет-радио, в зависимости от уровня освещенности.Это значит, что вы можете использовать этот проект как светочувствительный будильник.

Какой DIY проект вы построите в первую очередь?

Благодаря этим проектам вы узнали несколько способов использования светодиодов, датчиков света и программного обеспечения для создания устройств Интернета вещей. Добавьте больше датчиков, чтобы расширить возможности и посмотреть, чего вы можете достичь!

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
