Армирование ленточного фундамента своими руками: пошаговая инструкция, фото, схема вязки

Особенности фундамента-ленты не позволяют применять для его строительства обычный бетон. В таком случае требуется железобетон, то есть бетонный камень, внутрь которого уложены стальные прутки. От того, насколько грамотно проведен процесс закладки металлического каркаса, или армирование, зависит прочность и срок службы всей конструкции. Разберем все тонкости армирования ленточного фундамента.

Все об армировании фундамента-ленты

Какую арматуру выбрать
Особенности армирования
— Способы вязки прутков
— Армирование углов
Технология сборки каркаса
— Способ 1
— Способ 2

В проекте будущего здания обязательно прописывают размеры сечения, расположение, сорт и количество арматурных элементов. Это результат расчетов с массы постройки, геологических особенностей местности, т.п.

В сечении армирующий каркас фундамента-ленты представляет собой четырехугольник. Объясняется это просто. На основание воздействуют две противоположно направленные силы: сверху масса здания, снизу сила грунтового пучения. В середине ленты таких нагрузок не возникает. Поэтому для компенсации давления мало- и среднезаглубленных фундаментов хватает двух армирующих поясов: сверху и снизу. В сильнозаглубленные основания добавляют третий пояс. Их изготавливают из прочных прутков класса IIIА или IIА.

Нужно выбирать профиль ребристой формы, у него лучше сцепление с бетонным камнем. Диаметр горизонтальных прутьев рассчитывают исходя из площади поперечного сечения каркаса и типа железобетонного элемента. Обычно это прутья диаметром 10-12 мм, но может быть и иначе.

Чтобы удержать продольные прутки на заданном месте, используют конструкционные перемычки. Их изготавливают из более тонких и гладких прутьев. Подойдет класс АI и толщина от 6 до 8 мм. Обычно такой прут загибают в форме четырехугольника-хомута, чтобы облегчить процесс сборки каркаса.
Кроме металлических прутьев в продаже можно найти стеклопластиковые. Они легче и не поддаются коррозии. Однако в частном строительстве их используют редко. Изогнуть такую деталь можно только в заводских условиях.

Instagram @metall_chelyabinsk

Продольный ребристый пруток

Instagram @tihonov.vitalick

Перемычка в форме хомута

Instagram @tihonov.vitalick

Схему армирования ленточного фундамента рассчитывают в ходе построения проекта. По требованиям СНиПов, расстояние между горизонтальными поясами не делают больше 400 мм. Шаг установки конструкционных перемычек должен быть равен или меньше 300 мм. Еще один важный момент — расстояние от края детали до начала прутка. Арматуру полностью утапливают в бетон. Если где-то она выйдет на поверхность, неизбежна коррозия металла. Поэтому минимальное расстояние от края бетонной плиты до стального прута — 5 см.

С учетом выстроенной схемы арматуру собирают в единую конструкцию. Разберем особенности этого процесса.

Способы вязки прутков

Свободное движение (или люфт) арматурной сетки внутри конструкции вызовет напряжение, которое скажется на прочности здания. Чтобы этого не произошло, прутки прочно соединяют между собой. Для этого используют три методики.

Первая — сваривание. Стальные элементы соединяют с помощью точечной сварки. Это быстро и надежно, но возможно не всегда. На участке сварки металл становится хрупким и легче подвергается коррозии. Поэтому сварка применяется только для материала, в маркировке которого есть буква «С». Это означает, что сваривание разрешено, и шов не повлияет на прочность элемента.

Соединять металлические детали можно с помощью пластиковых хомутов. С их помощью элементы подтягивают друг к другу и надежно закрепляют. Это несложно и быстро. Но пластиковые хомуты тоже используют достаточно редко. Связано это с тем, что они не выдерживают низких температур, а также с достаточно высокой ценой хомутов. Кроме того, перемещать связанный таким способом каркас категорически нельзя. Вяжут только в опалубке.

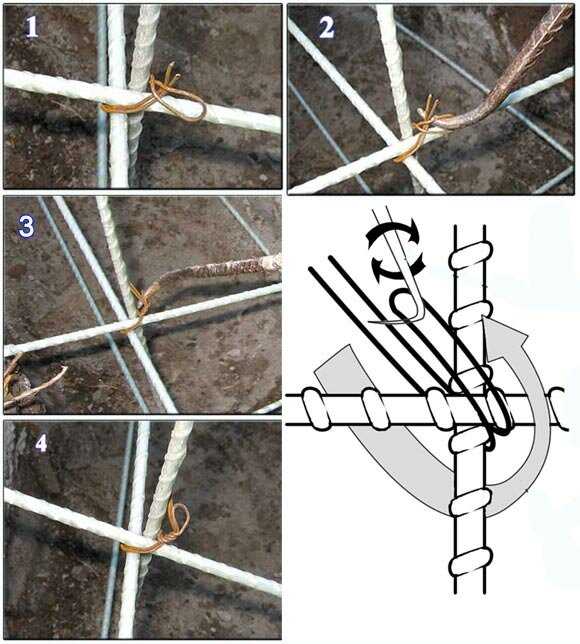

Вязка арматуры под ленточный фундамент проволокой — основной метод соединения. Это самый дешевый и эффективный, а иногда и быстрый способ. Выполняют такую вязку с помощью разных приспособлений. Чаще проволоку закрепляют специальным вязальным крючком. Это недорогое приспособление, которое можно изготовить самостоятельно. Научиться вязать им арматуру несложно. Неопытный арматурщик буквально через несколько часов уже быстро вяжет прутки. Минус методики — недостаточная жесткость готового каркаса. Поэтому лучше всего вязать его прямо в опалубке.

Мастера также вяжут проволочные соединения клещами или шуруповертом со вставленным крючком. Есть еще одно приспособление — вязальный пистолет. Он надежно связывает детали буквально за секунду, что важно, ведь объемы работ очень большие. При этом пистолет громоздкий, поэтому работать им можно не на всех участках. А самое главное, для него требуется специальная проволока, и стоит он дорого. Но если есть возможность взять пистолет напрокат, лучше всего так и поступить. Это значительно ускорит работу.

ShutterStock

Соединение проволокой

ShutterStock

Соединение пластиковыми хомутами

ShutterStock

Соединение сваркой

Армирование углов

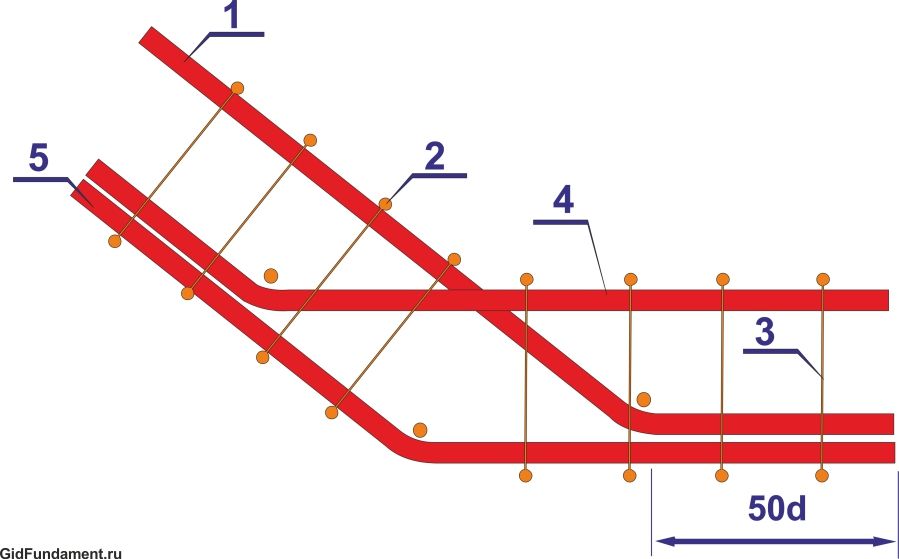

Самыми слабыми и уязвимыми участками фундамента-ленты считаются места примыкания стен и углы. Здесь соединяются нагрузки, идущие от разных стен. Чтобы их грамотно перераспределить, используют специальные приемы. Простое соединение стальных стержней не решит задачу, поскольку не перераспределит нагрузку. В результате через некоторое время под воздействием перегрузок железобетон начнет трескаться и крошиться.

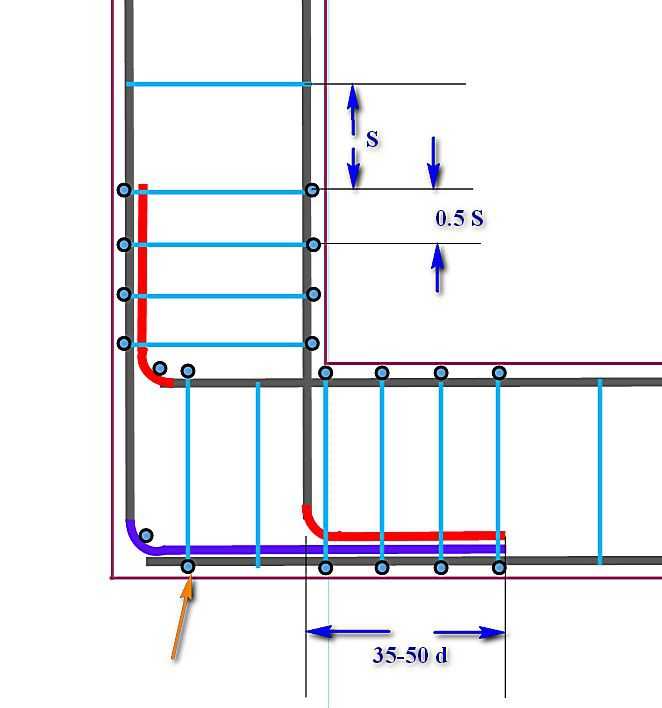

Поэтому возможно два варианта соединения. Первый предполагает обустройство нахлеста из прутка. Идущий вдоль одной из стен стержень загибают на другую. Длина такого загиба должна быть не меньше 65-70 см. Если длины прутка недостаточно, применяют Г-образные загнутые хомуты-накладки. Длина каждой стороны — не меньше 65-70 см. В обоих случаях центр загиба должен приходиться на угол.

Примыкания оформляют аналогично. Здесь тоже используют или загнутые прутья, или Г-образные накладки-хомуты. В перераспределении нагрузки на угловых участках участвуют и поперечные конструкционные перемычки, поэтому их шаг установки уменьшают вдвое.

ShutterStock

Арматурный каркас для ленточного фундамента собирают после монтажа опалубки. Лучше всего делать это непосредственно в траншее. Так конструкцию не придется двигать, что исключает даже небольшие сдвиги стержней. Но не всегда такое возможно. Если лента глубокая и узкая, вязать прутки внутри траншеи неудобно. Тогда применяют другую методику. Фрагменты каркаса связывают на поверхности. Лучше всего где-то поблизости от траншеи. Затем их переносят к яме, ставят в нее и соединяют между собой. Так работать проще, но может помешать то, что конструкция получается тяжелой, переносить ее неудобно. И сделать это нужно максимально аккуратно. Оба этих варианта имеют свои достоинства и недостатки. Какой из них использовать, решают мастера на месте. Решение принимают с учетом условий, в которых предстоит работать.

Подробно разберем два способа, как правильно вязать арматуру для ленточного фундамента в траншее.

Способ 1

Все операции проводятся в такой последовательности.

  1. На дно ямы укладываем подставки, чтобы прутки были приподняты минимум на 50 мм. Если их нет, подойдут осколки кирпича.
  2. Поверх подставок выкладываем продольные стержни первого армопояса.
  3. На уложенные пруты ставим и закрепляем поперечные элементы.
  4. Если использовались поперечины-хомуты, кладем поверх прутья второго армопояса и фиксируем их. Для стоек-поперечин все то же самое. Но продольные стержни укладываем не сверху, а подвязываем к стойкам.

Instagram @luchshiye_fundamenty.be

Instagram @spves

Способ 2

Технология немого отличается от описанной выше. Приведем последовательность действий.

  1. Забиваем в дно ямы на 2 метра опорные стойки, изготовленные из прута диаметром 16-20 мм. Ставим их в углах и на участках пересечения горизонтальных стержней.
  2. Между ними на рассчитанном в проекте расстоянии забиваем в грунт прутки конструкционных перемычек.
  3. К выставленным стойкам-опорам привязываем элементы нижнего армопояса. Затем вяжем арматуру к конструкционным перемычкам.
  4. Привязываем к опорным стойкам детали верхнего армопояса. Делаем это так, чтобы расстояние от них до верхнего края фундамента было не меньше 50-70 мм.
  5. Фиксируем горизонтальную арматуру к перемычкам.

Instagram @homecottage2021

Instagram @fundament_rostov

Процесс армирования фундамента-ленты — не самый простой и отнимает много времени. Но при желании все можно собрать своими руками. Чтобы получить хороший результат, не надо пренебрегать помощью специалистов. Расчеты и проектирование лучше всего доверить им. Дом, построенный на правильно рассчитанном основании, простоит долгие годы.

Материал подготовила

Инна Ясиновская

Своими руками

Схема армирования ленточного фундамента — советы экспертов.

Собирающийся строить дом владелец должен иметь хоть какое-то представление, с чего начинать строительство.

А самое главное, необходимо знать, с чего и как начинать делать ленточный фундамент.

Капитальные дома должны стоять на прочном основании, которое может выстоять десятки лет и выдерживать при этом все нагрузки.

Что такое и для чего нужно армирование?


Армирование – это прокладывание прутьев из прочной стали вдоль ленты фундамента. Бетонный камень имеет большие показатели прочности в случае сжатия, но при нагрузке на разрывы он не настолько прочен.

Различные структуры грунта и особенности здания могут вызвать неравномерные нагрузки, что приводит к различным деформациям, в том числе и разрывам.

В результате разрывов фундамент может покрыться трещинами. А любая из них может привести к разрушению дома.

Для укрепления конструкции и компенсации этого недостатка и нужно армировать фундамент ленточного типа. Стальная арматура, которую размещают внутри бетона, помогает устранить его растяжение, делая его прочным и устойчивым к температурным перепадам и большому весу.

Какую арматуру использовать?


Для каркаса обычно используют следующие типы арматуры:

  1. стержни из стали А-III, диаметр которых 1,0-1,6 см, а длина около 600 см;
  2. хомуты, диаметр которых 0,5—1 см, они сделаны из вспомогательной арматуры Вр-І;
  3. вертикальные прутья-штыри диаметром 1 см.

Использовать вспомогательную арматуру нужно обязательно, если бетонируется фундамент высотой более 15 см. Вертикальные стержни предназначены для соединения вертикальных частей его конструкции и равномерного распределения нагрузок вдоль всего фундамента строения.

Рекомендация! Обратите внимание и на стеклопластиковые прутья. Они обладают более высокой прочностью по сравнению с их стальными аналогами.

Расчет арматуры


При расчетах арматуры ленточного фундамента учитывают такие параметры:

  1. максимальная нагрузка на звенья каркаса арматуры;
  2. отступ стержней вдоль периметра;
  3. ширина.

Максимум нагрузки приходится на продольные части каркаса. Потому оптимальным вариантом будет использование ребристых штырей для каркасной арматуры. Благодаря этому будет достигнуто самое качественное сцепление с бетоном.

Укладка каркаса выполняется с учетом разницы показателей грунта. Чем она больше, тем толще стержни арматуры нужно использовать в каркасе.

Стальные прутья, укладываемые по периметру фундамента должны располагаться на расстоянии более 50 мм от верхнего края основания, опалубки и дна. Помещаемая в бетон арматура должна получить защиту от коррозии.

Расстояние между прутьями определяется, например, так. Пусть ширина фундамента равна 0,4 м, тогда расстояние между стержнями, располагаемыми вдоль, должно быть равно:

  1. 1-3 дм по вертикали в зависимости от глубины и нагрузки;
  2. 3 дм по горизонтали.

Гладкие стержни, выдерживающие меньшие нагрузки, используют для вертикальных и поперечных элементов каркаса. Располагают их на расстоянии 1-3 дм друг от друга. Иногда можно располагать стержни на расстоянии до 5 дм.

Важно! По строительным правилам, каркас ленточного фундамента необходимо делать по ширине в 2 раза меньшим высоты. После всех проведенных расчетов, можно начинать монтажные работы.

Как сделать арматурный каркас?


Существуют стандартные технологические операции армирования такого фундамента, которые предполагают укладку четырех стержней, уложенных горизонтально: два — у верхнего края; два — у нижнего. Между собой стержни соединяют хомутами.

Следует отметить, что выступающие арматурные прутья лучше сцепляются с бетонной. Именно поэтому лучше всего нарезать несколько длиннее фундамента.

Монтаж предусматривает следующие шаги:

  • Монтаж деревянной опалубки;
  • Укладка песчаной подушки под траншею фундамента, а затем битого кирпича слоями по 1-1,5 дм;
  • Нарезка и расположение стержней каркаса продольного и поперечного направлений;
  • Установка арматуры на углах;
  • Обвязка арматуры.

После монтирования опалубки производится монтаж опорных прутьев арматуры. Их располагают по всей длине траншеи. Правильно ли установлены стрежни, можно проверить, используя отвес.

Слой битого кирпича на дне фасадной траншеи предназначен для так называемой подушки. Силикатный кирпич для этой цели недопустим.

Поперечную арматуру можно загнуть, чтобы она как бы шла по траншее. На прутья надевается труба, и с ее помощью прутья изгибаются так, как это необходимо.

Обвязка необходима для того, чтобы армирование фундамента было точным и качественным. Она надежно фиксирует расположение арматуры. На практике применяют для этой цели пластиковые хомуты, сварку или вязальную проволоку.

Наиболее надежной является фиксация арматуры вязальной проволокой.

После того, как было произведено армирование, необходимо залить фундамент бетоном. А какой бетон использовать для этих целей, Вы можете узнать из нашей статьи.

Схема армирования

Ее различные варианты можно найти в интернете. Порой даже все необходимые расчеты выполнены. Вот пример такой схемы:


Как правильно армировать ленточный фундамент, Вы можете узнать из видео ниже:
