Строительство подпорных стенок: обустраиваем участок

16.07.2018

При строительстве таких стенок возникает ряд сложностей, основной из которых является  неупругость грунта. Поэтому строить и устанавливать такие конструкции необходимо  точно и правильно, так как   результатом неправильно установленной или спроектированной стенки может быть, как  ее наклон, так и полное разрушение.

Исходя из этого, при проектировании подпорных стенок проводят гидрогеологические исследования, исследуют топографию местности, рассчитывают оптимальную  структуру и высоту конструкции.

Террасирование участка и укрепление откосов

Террасирование  крутых или вертикальных склонов  заключается, прежде всего, в укреплении склонов подпорными стенами.  Таким образом можно  предупредить развал  рельефа местности и  защитить грунт от эрозии. Когда такая стенка носит  фундамент заглубленный, то для  предупреждения переувлажненности почвы и  застоя воды  прокладывается дренажная система.

По внутренней стороне подпорной стенки делают дренажный участок с уклоном, обеспечивающим отход воды   за пределы участка. В случае, когда участок ровный,  вдоль стенок  следует  сделать искусственные уступы, подсыпая и срезая грунт.  Если же   уступы не требуют специальных расчетов, то их можно самостоятельно соорудить.

Практически каждый водоем нуждается в укреплении откосов. При желании (или необходимости)  оставит природный вид речных берегов нетронутыми, рекомендуется делать следующее: уклон устойчивого  берега реки следует сделать таким, чтобы он был  менее уклона  естественного откоса в мокром состоянии.   Также можно   берега речки защитить  подпорными стенками, т. е. набережными.

Такой способ используется также под водой для укрепления   подводных откосов или  устройства ступенчатых водоемов. Кроме того, часто устойчивыми  требуется сделать и   вертикальные откосы вдоль  различных дорог. А при строительстве  крутых склонов  рекомендуется  делать площадку или специальный вход.  Это делается путем врезания в склон. При этом удаляется достаточно   большой объем земли, следовательно, необходимо строительство  подпорных стенок.

Несложно самостоятельно  без специальных приспособлений соорудить   низкие конструкции.  Это возможно в том случае, если  нет необходимости строить противооползневые стенки.  Такие стенки могут быть  подземными или надземными и их проектирование,  и строительство требует проведения  геодезических изысканий, составления соответствующих проектных расчетов.

Для сооружения подпорных стенок применяют  различные материалы. Если стенка строится в сложных условиях, тогда  применяют материалы, характеризующиеся   большой морозостойкостью и прочностью. Это может быть, например,  железобетон марки выше  М200 (В15) или валуны гранитные. Срок службы их  два года, а до десяти  лет – полное разрушение. Кроме того, можно применять  бетонные блоки, морозостойкость которых более МРЗ 50, или кирпич.

Для хорошего сочетания подпорных стенок  с имеющимися  на участке элементами ландшафта важно правильно соорудить стенки, т.е. провести точные расчеты, выбрать правильный материал и др. Для декоративных стенок можно помимо указанных материалов применять  металл, камень или дерево, и укладывать  стенку на цемент.

Расчет размеров подпорной конструкции

Правильно рассчитать размеры  подпорной стенки важно.  Простейший вариант конструкции стенки устанавливается с небольшим   наклоном назад (порядка 5 -10 градусов). Такая стенка называется наклонной.  Для такой стенки необходим сплошной фундамент. При строительстве стенки важно учитывать  давление грунта и увеличение давления  при проникновении воды в почву. Также следует сделать дренажную систему.

Чтобы   участок был удобным для  передвижения по нему и нормально эксплуатировался, необходимо выдержать такие размеры подпорной стенки:  высота стенки (с учетом защиты грунта от сдвига и устройствам между террасами лестниц)  — от 120 до 140 см; ширина верхней части стенки  у каменной стены  — от 30 до 50 см.  Толщина  основания рассчитывается в зависимости от вида почвы. Так,  на глинистых почвах   толщина должна быть размером, равным четверти высоты стенки. На  среднерыхлых почвах толщина стенки  составляет  третью часть от ее высоты, а на рыхлых – половину высоты стенки.

Если требуется строить стенку большой длины, то лучше  использовать декоративные вставки. Это могут быть  скамейки пристенные, цветы, ниши, лестницы и пр. Или можно построить каскад из нескольких стенок.
Строительство подпорных стенок  и террасирование используется для выравнивания рельефа, обустройства горизонтальных поверхностей на склонах или косогорах.

Перейти в раздел: Ландшафтные материалы и элементы благоустройства

Строительство подпорной стенки в саду и на участке — цена в Москве

Оценка рельефа территории

В процессе проектирования сада и ландшафтной архитектуры участка проектировщику обязательно следует учитывать его рельеф, форму, расположение.

Самым удачным среди любителей считается участок с ровной горизонтальной поверхностью – его очень удобно осваивать, не  заморачиваться с уровнями, построениями плоскостных сооружений и пространственных форм.

Однако участок с неровным рельефом таит в себе множество пластических возможностей. Даже небольшие, легкие подъемы и понижения, а ещё более – система плоских террас, размещенных по склону, придает участку своеобразие и живописность, которых лишены сады с горизонтальной поверхностью.

От характера рельефа зависят интенсивность и направление поверхностного стока дождевой и талой воды. С увеличением крутизны склона количество влаги, успевающей просочиться в почву, уменьшается, а объем и скорость потока, следующего вниз, увеличивается.

При этом на от дельных участках могут происходить размыв почвы и потеря плодородного слоя, а в целом на склонах наблюдается перераспределение влаги: растения на верхних участках испытывают дефицит влаги, а, соответственно, на нижних — переувлажнение.

В связи с этим, почти всегда при вертикальной планировке, требуется так называемое террасирование склона.

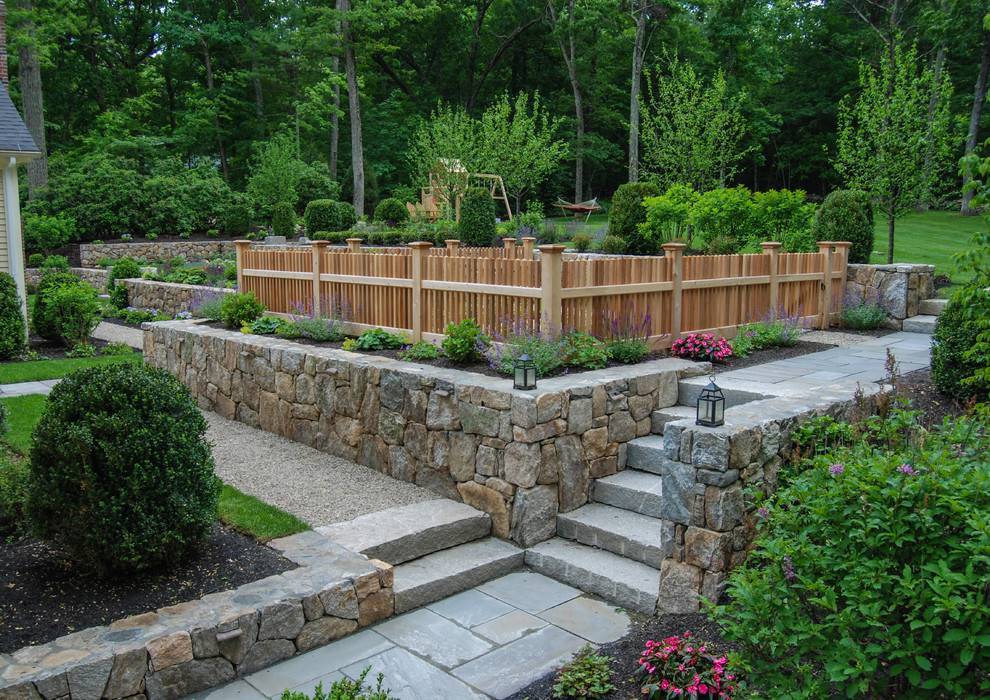

Подпорные стенки в ландшафтном дизайне

В том случае, если при оценке рельефа участка и при значительных перепадах высот было принято решение выравнивать его в горизонтальных плоскостях, то невозможно обойтись без такого элемента вертикальной планировки как подпорная стенка.

Используя разнообразные приёмы оформления рельефа, можно получить неожиданно интересные, художественно выразительные композиции.

В зависимости от общего стилевого решения дома и сада элементы подпорных стенок могут включать в себя керамику, галечник и ракушки, деревянные элементы, рокарии, имитацию развалин.

Необходимость стенок на участке

При значительных перепадах рельефа (более 0,5 м) без подпорной стенки не обойтись. Стенки ставят для лучшего использования садовой площади, при желании подчеркнуть неровность рельефа.

В случае плохой почвы наполнить площадку плодородным слоем, или когда есть необходимость, садовый участок со значительным уклоном сделать горизонтальным, использовав привозной грунт.

Функциональное использование

Подпорные стенки дают возможность делить участок на зоны – функциональные и эстетические. Промежуток между стенками можно превратить в водоем или пристенный фонтан.

Очень красиво смотрится сочетание разных материалов в кладке стены, например, кирпич и песчаник, кирпич и валуны. Разбивка стенки на части другими материалами задает определенный ритм движения и вносит элемент разнообразия.

Конструкция подпорной стены

Возведение ландшафтных подпорных стен требует большого количества материала, времени и физических сил. Пожалуй, это самый ресурсоемкий тип ландшафтных конструкций , поэтому все расчёты необходимо делать заранее, в том числе и затраты. Стоимость подпорной стены прежде всего зависит от типа и конструкции, вписываемой в общую концепцию.

Подпорная стена может быть выполнена: методом кладки — сухой или с применением вяжущего состава; путём чернового возведения основы (бетон, кирпич, блоки) с последующей облицовкой.

В зависимости от высоты стены зависит конструкция и материал:

До 30 см — монолитный бетон или бетонные блоки, кирпич или другой кладочный материал. Основание — щебеночная подушка толщиной 30 см.

30 — 70 см — монолитный бетон, бетонные блоки, кирпич или другой кладочный материал. Онование — бетонный фундамент глубиной 60-70 см.

70 — 150 см — армированный бетон. Основание — бетонный фундамент 80-100 см.

Если стена имеет жесткую конструкцию, в основании её надземной части через каждые 3 — 4 м закладывается выпускная труба. Она должна проходить стену насквозь и иметь небольшой уклон наружу для оттока воды из дренажа.

Дренаж устраивают уже после того, как стена полностью закончена, при засыпке террасы грунтом: по всей высоте стены подсыпают слой щебня толщиной 30 см. Чтобы щебень со временем не забился почвой и не потерял своих дренирующих свойств, между ним и грунтом следует проложить слой геотекстиля.

Конструкция подпорной стены

Конструкция подпорной стены

Типичное поперечное сечение подпорной стены

Секция базового слоя подпорной стены

Установите базовый материал, выровняйте и утрамбуйте.

Выровняйте блоки, при необходимости отрегулируйте.

Этап 1: Подготовка площадки и земляные работы

Если вы строите с помощью AB Fieldstone, в котором используются переработанные материалы, перейдите к установке AB Fieldstone

• Удалите поверхностную растительность и органические почвы
• В соответствии с утвержденным планом выкопать фундаментную траншею не менее 24 дюймов (610 мм) в ширину и 12 дюймов (300 мм) в глубину.*
• Удалите непригодные почвы и замените их уплотняемыми материалами.
• Заглубленный блок должен быть не менее 6 дюймов (150 мм). Проверьте планы, чтобы увидеть, сколько заглубленного блока требуется.
• Компактная и ровная траншея.

Подъем основания стены

Начинайте подпорную стену с самой низкой отметки

Стены, построенные на наклонной поверхности, требуют ступенчатого основания

• Начните раскопки в самой нижней точке и выкопайте ровную траншею в склоне, пока она не станет достаточно глубокой для размещения основного материала и одного целого блока.
• В этом месте увеличьте высоту одного блока и начните новый участок базовой траншеи.
• Продолжайте подниматься по мере необходимости до вершины склона.
• Всегда закапывайте хотя бы одну полную единицу на каждом этапе.

Шаг 2. Установка материала основания

• В соответствии с утвержденными планами уложите в траншею основания не менее 150 мм (6 дюймов) вмещающего камня и разровняйте.*
• Компактный и ровный основной материал.
• Инженер-почвовед строительной площадки должен убедиться, что установлено надлежащее основание.

Шаг 3: Установка базового слоя

• Начните с самой низкой отметки подпорной стены. Поместите блоки подпорной стены на основной материал в центре траншеи. Проверьте и отрегулируйте уровень и выравнивание каждого блока.
• Дренажная труба требуется для подпорных стен высотой более 4 футов (1,2 м) или построенных в илистых или глинистых грунтах. См. утвержденные планы для определения местоположения и спецификаций. См. сведения о конструкции альтернативного места слива.

Этап 4: Установка стенового камня и материалов для обратной засыпки

• Заполните пустотелые блоки и не менее 12 дюймов (300 мм) позади подпорной стены стеновым камнем.
• Используйте одобренные грунты для обратной засыпки за вмещающей породой и перед базовым слоем.
• Используйте виброплиту, чтобы уплотнить область за блоком. Компактный в лифтах 8 дюймов (200 мм) или меньше.

Шаг 5. Установка дополнительных рядов

• Удалите весь лишний материал с верхней поверхности блоков подпорной стены. Это можно сделать при установке следующего ряда блоков, задвинув блок на место.
• Уложите следующий ряд блоков так, чтобы вертикальные швы были смещены от блоков, расположенных ниже, не менее чем на 3 дюйма (75 мм) или на 1/4 длины блока.
• Проверьте и отрегулируйте уровень, выравнивание и толщину стены по мере укладки подпорной стены.
• Заполните сердцевины блоков и заднюю часть блока стеновым камнем не менее чем на 12 дюймов (300 мм). Используйте одобренные почвы для обратной засыпки за вмещающей породой.
• Начиная со 2-го ряда и выше используйте виброплиту для уплотнения непосредственно на блоках, а также области за блоками. Компактный в лифтах 8 дюймов (200 мм) или меньше.
• Завершите подпорную стенку до необходимой высоты. См. сведения об отделке для получения информации о вариантах окончания подпорной стены.
• Используйте низкопроницаемую засыпку толщиной 8–12 дюймов (200–300 мм) на последнем подъеме для отделки стены.

*Для стен высотой менее 4 футов (1,2 м) допустима траншея шириной 18 дюймов (460 мм) и глубиной 10 дюймов (250 мм) с каменным основанием толщиной 4 дюйма (100 мм).

Установите облицовочные блоки AB Fieldstone. Выравнивание и регулировка

Установка анкерных блоков AB Fieldstone

Установка и уплотнение стенового камня и грунта обратной засыпки

Подметание для удаления лишнего материала для правильной укладки следующего слоя

Уплотнение стенового камня и грунта обратной засыпки, начиная с блоков

Установка фильтра ткань и леска для установки заглушек AB

Базовый ряд для AB Fieldstone

• Начните с самой низкой отметки стены, разместив облицовочные блоки AB Fieldstone на основном материале по направлению к передней части траншеи, оставив место для анкерного блока AB Fieldstone поэтому, когда вся сборка установлена, она центрируется на основных материалах. Проверьте каждую единицу и отрегулируйте уровень и выравнивание. Облицовочные блоки можно случайным образом переворачивать вверх дном, чтобы придать разный внешний вид.
№
• Для правильного размещения анкерных узлов используйте молоток по кирпичу или лопату, чтобы создать небольшую траншею для края.
• Установите анкерные блоки в приемные пазы облицовочных блоков краем вниз в только что созданную траншею. Внесите коррективы, чтобы убедиться, что анкерные блоки установлены на достаточном уровне с облицовочным блоком. Анкерные блоки ни в коем случае нельзя устанавливать выше облицовочного блока. За исключением специальных применений, таких как углы, каждый элемент анкеровки должен соответствовать одному элементу облицовки.
• Дренажная труба требуется для любой усиленной стены, самотечной стены высотой более 4 футов (1,2 м) или участков с плохим дренажем. Поместите дренажную трубу в самой нижней возможной точке к задней части траншеи и выпускайте ее на дневной свет через каждые 50 футов (15 м). См. утвержденные планы для определения местоположения и спецификаций. Узнайте больше об управлении водными ресурсами.

Начинайте подпорную стенку с самой низкой отметки. Используйте 824 единицы для охвата шага вверх (если доступно)

Подъем основания стены

При возведении подступенков на склоне всегда начинайте с самой низкой отметки стены основного ряда.

Чтобы создать ступеньку вверх, разместите блок между выравнивающей площадкой и расположенным ниже рядом блоков. Step-Ups наиболее устойчивы, когда верхний блок имеет достаточную опору на нижний блок. Длина узла 824 (если имеется) обеспечивает гибкость, что делает этот блок идеальным для этого приложения. Сборка 812 тоже подойдет.

Установка стенового камня и материалов для обратной засыпки

Обратная засыпка стеновым камнем

• Заполните пустые заполнители и не менее 12 дюймов (300 мм) позади стены стеновым камнем. Установите каменную стенку так, чтобы она была на уровне или ниже приемной выемки анкерного узла.
• Используйте одобренные грунты для обратной засыпки за вмещающей породой и перед базовым слоем.
• Используйте виброплиту, чтобы уплотнить область за блоками.
• Компактный в лифтах до 8 дюймов (200 мм) или менее

Дополнительные курсы для AB Fieldstone

• Удалите весь лишний материал с верхней поверхности блоков AB Fieldstone. Это должно включать проведение щеткой или метлой по принимающей выемке для удаления любого мусора.
• Для более быстрой укладки и выравнивания второго ряда одновременно установите первый облицовочный блок AB Fieldstone и блок анкеровки AB Fieldstone. Отрегулируйте так, чтобы вертикальные стыки смещались от нижних блоков не менее чем на 3 дюйма (75 мм) или на ¼ длины блока.
• Установите остальные блоки облицовки, используя первый блок в качестве направляющей.
• Поместите анкерные блоки в приемные пазы облицовочных блоков. Сдвиньте сборку из двух частей так, чтобы выступ анкерного узла попал в приемную выемку блока на ряду ниже. Каждый блок анкеровки должен совпадать с одним блоком облицовки.
• Проверьте и отрегулируйте уровень и выравнивание лицевых блоков.
• Заполните пустотелые блоки и не менее 12 дюймов (300 мм) за стеной стеновым камнем. Установите каменную стенку за анкерным узлом на уровне или ниже приемной выемки или примерно на 0,5 дюйма (12 мм) ниже верха анкерного узла.
• Используйте утвержденные грунты для обратной засыпки за вмещающей породой.
• Начиная со 2-го ряда и выше используйте виброплиту для уплотнения непосредственно на блоках, а также области за блоками. Компактный в лифтах 8 дюймов (200 мм) или меньше.
• Удалите лишний материал с верхней поверхности и повторите шаги, чтобы завершить стену до требуемой высоты. Подробнее об окончании стен с поворотами.

Конструкция армированной подпорной стены

Конструкция армированной подпорной стены

Работа с георешеткой

Установка георешетки в направлении движения машины или рулона

Армирующая сетка

13 футов (4 м) в ширину и 250 футов (76 м) в длину. Эти «сетки» также бывают разного веса и прочности. Более высокие стены часто требуют более прочных сеток, особенно в нижней части стены. Подробнее о видах георешетки.

Крайне важно, чтобы в подпорной стене была установлена ​​правильная решетка. Проверьте инженерные планы и спецификации.

Большинство сеток имеют наибольшую прочность в направлении вращения или машины. Конструкции с усиленными сетками требуют, чтобы все сетки располагались так, чтобы направление машины шло от лицевой стороны стены к задней части зоны раскопок.

См. дополнительную информацию об использовании сетки с углами и кривыми.

Посмотрите на эту демонстрацию замка из песка, чтобы убедиться в важности армирования подпорной стены.

How Grid Works

Тест замка из песка берет два цилиндра почвы и прикладывает вертикальную силу, чтобы увидеть, как работает почва. Первый цилиндр — это просто уплотненный материал. Второй – также уплотненный материал с добавлением сетчатых экранов для имитации использования армирования георешеткой. Узнайте больше о том, как работает сетка…

Этап 1: Подготовка площадки и земляные работы

Усиленная подпорная стенка, поперечное сечение основного слоя

Грунт основания на дне траншеи основания должен быть прочным и твердым. Если грунт состоит из тяжелой глины или влажного грунта, или участки были ранее выкопаны, удалите весь материал и замените его гранулированным основанием, уплотнив его за 8 дюймов (200 мм) подъемов или менее.

• Удалите всю поверхностную растительность и органические почвы. Этот материал не следует использовать в качестве засыпки.
• Выкопайте землю за стеной, чтобы разместить георешетку проектной длины. Точную длину см. в утвержденных планах.
• Выкопать траншею у стены. Выкопайте траншею в соответствии с утвержденными планами минимум 24 дюйма (610 мм) в ширину и 6 дюймов (150 мм) в глубину плюс необходимое количество для размещения закопанного блока.
• Заглубленный блок должен быть не менее 6 дюймов (150 мм) или 1 дюйм (25 мм) на каждые 1 фут (300 мм) высоты стены. Точную необходимую сумму см. в утвержденных планах.
• Компактная траншея с ровным основанием до 95% от стандартного Proctor.

Установите базовый материал, выровняйте и уплотните.

Установка цокольного слоя подпорной стены

Установка цокольного слоя и каменной стены

Уплотненная стеновая порода и грунт для обратной засыпки

Установка георешетки и колышки на место

компактный в 8 дюймов. (200 мм) подъемники

Держите тяжелое оборудование подальше от задней части блока

Установка дополнительных рядов

Шаг 2: Установка основного материала

Основным материалом может быть любой уплотняемый гранулированный материал. Allan Block рекомендует использовать хорошо отсортированный заполнитель со сбалансированным сочетанием размеров зерен от 0,25 до 1,5 дюйма (от 6 до 38 мм) в диаметре.

• В соответствии с утвержденными планами поместите дренажную трубу в задней части траншеи по длине стены. Сливную трубу нужно будет вывести на дневной свет или в систему ливневой канализации. См. утвержденные планы для определения местоположения и спецификаций.
• В соответствии с утвержденным планом уложите минимум 6 дюймов (150 мм) материала основания в траншею основания и разровняйте.
• Компакт с механической виброплитой
• Проверьте уровень по всей длине и при необходимости отрегулируйте.

Шаг 3. Установка базового слоя

• Начните с самой низкой отметки стены.
• Поместите все блоки верхней стороной вверх, приподнятой передней кромкой вверх и в центре основного материала.
• Проверьте и отрегулируйте уровень и выравнивание всех стеновых блоков. Часто проверяйте уровень блока из стороны в сторону и спереди назад. Проверьте правильность положения всех блоков AB, изучив линию струны, пересекающую заднюю часть блоков, или взглянув на заднюю часть приподнятой передней кромки.
• Внесите небольшие корректировки, постукивая по блокам AB безударным молотком или подсыпав под блоки до 0,5 дюйма (13 мм) крупнозернистого песка.
• Неровности в основании становятся больше по мере укладки стены. Тщательное внимание к прямому и ровному базовому слою обеспечит качественную отделку стены.

Этап 4. Установка стенового камня и материала обратной засыпки

• Заполните пустотелые блоки фундаментного слоя и 12 дюймов (300 мм) позади блока стеновым камнем. Рекомендуется уплотняемый заполнитель размером от 0,25 до 1,5 дюйма (от 6 мм до 38 мм) в диаметре, содержащий менее 10% мелких частиц.
• Для обратной засыпки за вмещающей породой и перед базовым слоем используйте утвержденный грунт для заполнения.

Шаг 5: Уплотнение

Уплотнение материала за блоком имеет решающее значение для качественной подпорной стены.

• Используйте механическую виброплиту для уплотнения вмещающей породы, затем уплотните засыпной материал сразу за блоком. Утрамбуйте по пути, параллельному подпорной стене, работая от задней части блока к задней части материала обратной засыпки См. дополнительные сведения об уплотнении.
• Проверьте уровень основания и отрегулируйте его при необходимости.
• Все грунты обратной засыпки должны быть уплотнены как минимум до 95% Стандартный Проктор. Используйте оборудование, подходящее для уплотняемой почвы.
• Удалите весь лишний материал с верхней поверхности всех блоков AB. Это подготавливает гладкую поверхность для укладки следующего слоя. Этому можно помочь при установке следующего ряда блоков, задвинув блок на место.
• Каждый ряд после первого требует начала уплотнения на блоке.

Шаг 6: Установка георешетки

См. планы размещения сетки; этот пример начинается с базового курса.

• Отрежьте секции георешетки до заданной длины. Проверьте технические характеристики сетки производителя на предмет прочности, а также направления вращения или направления машины. Точные размеры и расположение см. в утвержденных планах.
• Установите слой георешетки, поместив обрезанный край к задней части приподнятой передней кромки, и раскатайте слой к задней части зоны раскопок. Зона раскопок должна быть полностью утрамбована и выровнена.
• Уложите следующий ряд блоков поверх георешетки так, чтобы блоки были смещены относительно блоков, расположенных ниже. Каждый новый ряд должен располагаться так, чтобы вертикальные швы смещались не менее чем на 3 дюйма (75 мм) и плотно прилегали к переднему краю блоков, расположенных ниже. Идеальная работающая связь не требуется.
• Осмотрите линию подпорной стены, чтобы убедиться, что стена прямая. Блоки можно немного скорректировать, чтобы сформировать прямые линии или плавные кривые.
• Потяните за заднюю часть решетки, чтобы устранить провисание. Перед установкой каменной стены и утвержденного грунта для заполнения установите кол.

Этап 7: Обратная засыпка и уплотнение

• Установите стеновую породу в сердцевину блоков и на 12 дюймов (300 мм) за стеной. Используйте утвержденные грунты для засыпки для обратной засыпки за вмещающей породой в армированной зоне.
• Все вмещающие породы и засыпные грунты в пределах 3 футов (0,9м) стены необходимо тщательно уплотнить с помощью механической виброплиты. Компактный с максимальным подъемом 8 дюймов (200 мм), на этот раз начиная с блока и работая по пути, который проходит параллельно блоку к задней части усиленной зоны. Уплотнить все материалы как минимум до 95% по Стандарту Проктора.
• Никогда не используйте оборудование для уплотнения непосредственно на георешетке.
• Все тяжелое оборудование должно находиться на высоте не менее 3 футов (0,9м) с тыльной стороны подпорной стены. Конструкции стен обычно не учитывают надбавки от тяжелого уплотняющего оборудования. Даже правильно установленная и уплотненная подпорная стена будет вращаться вперед, если во время строительства и окончательной планировки на верхнюю часть подпорной стены будут воздействовать экстремальные нагрузки от тяжелого оборудования.
• Проверка и регулировка уровня, выравнивания и толщины стены по мере укладки стены. Допускается установка прокладок под блоки, чтобы компенсировать увеличение допусков или неровности основания. Асфальтовая черепица или георешетка хорошо подходят, когда требуются прокладки. Максимально допустимая толщина прокладки на один ряд составляет 1/8 дюйма (3 мм).
• Удалите все излишки стенового камня и гребней или шлаковый материал с верхней поверхности всех блоков AB. Это подготавливает гладкую поверхность для укладки следующего слоя. Виброплиты, работающие на верхней части блока, удалят большую часть шлакового материала и подготовят блок к следующему ряду. При укладке следующего ряда блоков перемещение блока на место также удалит весь шлаковый материал.

Шаг 8. Установите дополнительные курсы

• Повторите шаги 6 и 7, чтобы завершить подпорную стенку до необходимой высоты, установив сетку там, где это необходимо, в соответствии с утвержденными планами.
• Используйте 8-дюймовый (200 мм) непроницаемый наполнитель на последнем подъеме, чтобы закончить стену.
• См. дополнительную информацию об окончании и завершении подпорной стенки.
• Информацию о допустимых строительных допусках см. в AB Spec Book 9.0018

Установите облицовочные блоки AB Fieldstone. Выравнивание и регулировка

Установка анкерных блоков AB Fieldstone

Уплотнение стенового камня и грунта обратной засыпки

Подметание для удаления лишнего материала для правильной укладки следующего слоя

Установка георешетки. Начните с середины облицовочного блока и продолжайте за стеной.

Георешетка на колышках. Установить следующий ряд блока

Начиная со второго ряда и выше, компактно начиная со стены и продвигаясь к задней части армированной зоны

Шаг 1: Установка базового слоя для AB Fieldstone

• Начните с самой низкой отметки стены, укладывая облицовочные блоки AB Fieldstone на основной материал по направлению к передней части траншеи, оставляя место для анкерного узла AB Fieldstone, чтобы при установке всего узла он располагался по центру основных материалов. Установите струнную линию сзади облицовочного блока, чтобы обеспечить правильное расположение всех облицовочных блоков.
• Отрегулируйте уровень и выравнивание при установке каждого облицовочного блока.
• Для правильного размещения анкерных узлов AB Fieldstone используйте молоток для кирпича, чтобы создать небольшую канавку для выступа.
• Установите анкерные блоки в приемные пазы облицовочных блоков краем вниз в только что созданную траншею. Внесите коррективы, чтобы убедиться, что анкерные блоки установлены на достаточном уровне с облицовочным блоком. Анкерные блоки ни в коем случае нельзя устанавливать выше облицовочного блока. За исключением специальных применений, таких как углы, каждый элемент анкеровки должен соответствовать одному элементу облицовки.
• Дренажная труба требуется для любой усиленной стены, самотечной стены высотой более 4 футов (1,2 м) или участков с плохим дренажем. Поместите дренажную трубу в самой нижней возможной точке к задней части траншеи и выпускайте ее на дневной свет через каждые 50 футов (15 м). См. утвержденные планы для определения местоположения и спецификаций. Узнайте больше об управлении водными ресурсами.

Этап 2. Укладка стенового камня и материалов обратной засыпки

• Заполните пустотелые блоки и не менее 12 дюймов (300 мм) позади стены стеновым камнем. Установите каменную стенку так, чтобы она была на уровне или ниже приемной выемки анкерного узла. Рекомендуется уплотняемый заполнитель размером от 0,25 до 1,5 дюйма (от 6 мм до 38 мм) в диаметре, содержащий менее 10% мелких частиц.
• Используйте одобренные грунты для обратной засыпки за вмещающей породой и перед базовым слоем.

Этап 3: Уплотнение

Уплотнение материала за блоком имеет решающее значение для качественной стены

• Используйте механическую виброплиту для уплотнения стеновой породы, затем уплотните материал обратной засыпки сразу за блоком. Уплотняйте по траектории, параллельной стене, работая от задней части блока к задней части засыпного материала. Дополнительные сведения об уплотнении см. на стр. 33.
• Проверить уровень основания и при необходимости отрегулировать
• Все грунты обратной засыпки должны быть уплотнены минимум на 95% по стандарту Проктора. Используйте оборудование, подходящее для уплотняемой почвы.
• Удалите весь лишний материал с верхней поверхности всех блоков AB. Это подготавливает гладкую поверхность для укладки следующего слоя. Этому можно помочь при установке следующего ряда блоков, задвинув блок на место.
• Каждый ряд после первого требует начала уплотнения на блоке.

Шаг 4. Установка георешетки

• Отрежьте секции георешетки до заданной длины. Проверьте технические характеристики сетки производителя на предмет прочности, а также направления вращения или направления машины. Точные размеры и расположение см. в утвержденных планах.
• После того, как базовый ряд блоков был установлен, разверните армирование георешеткой, начиная с середины облицовочного блока AB Fieldstone и продолжая до выемки. Выкапываемый участок должен быть полностью утрамбован и выровнен.
• Уложите следующий ряд блоков (облицовочные и анкерные элементы) поверх георешетки так, чтобы блоки были смещены относительно блоков, расположенных ниже. Каждый новый ряд должен располагаться так, чтобы вертикальные швы смещались не менее чем на 3 дюйма (75 мм) или на 1/4 длины блока. Идеальная работающая связь не требуется. Облицовочные блоки можно случайным образом переворачивать вверх дном, чтобы придать разный внешний вид.
• Осмотрите линию подпорной стены, чтобы убедиться, что стена прямая. Блоки можно немного скорректировать, чтобы сформировать прямые линии или плавные кривые.
• Потяните за заднюю часть георешетки, чтобы устранить провисание. Перед установкой каменной стены и утвержденного грунта для заполнения установите кол.

Этап 5: Обратная засыпка и уплотнение

• Установите каменную стенку в ядрах блоков и на расстоянии 12 дюймов (300 мм) за стеной. Используйте утвержденные грунты для засыпки для обратной засыпки за вмещающей породой в армированной зоне.
• Все вмещающие породы и засыпные грунты в пределах 3 футов (0,9м) стены необходимо тщательно уплотнить с помощью механической виброплиты. Компактный с максимальным подъемом 8 дюймов (200 мм), на этот раз начиная с блока и работая по пути, который проходит параллельно блоку к задней части усиленной зоны. Уплотнить все материалы как минимум до 95% по Стандарту Проктора.
• Никогда не используйте оборудование для уплотнения непосредственно на георешетке.
• Все тяжелое оборудование должно находиться на высоте не менее 3 футов (0,9м) с тыльной стороны подпорной стены. Конструкции стен обычно не учитывают надбавки от тяжелого уплотняющего оборудования. Даже правильно установленная и уплотненная стена будет вращаться вперед, когда на верхнюю часть подпорной стены будут воздействовать чрезмерные нагрузки от тяжелого оборудования во время строительства и окончательной планировки.
• Проверка и регулировка уровня, выравнивания и толщины стены по мере укладки стены. Допускается установка прокладок под блоки, чтобы компенсировать увеличение допусков или неровности основания. Асфальтовая черепица или георешетка хорошо подходят, когда требуются прокладки. Максимально допустимая толщина прокладки на один ряд составляет 1/8 дюйма (3 мм).
• Удалите все излишки стенового камня и гребней или шлаковый материал с верхней поверхности всех блоков AB.
