Строительство подпорных стенок: конструкции, чертежи и строительство своимии руками

▷ Строительство подпорных стен 【 Подпорные стены 】 Киев • Украина

Строительство подпорных стен осуществляют с целью укрепления и защиты от сползания и обрушения грунта на крутых склонах или отвесных земных поверхностях. Их можно также использовать как декоративные элементы ландшафтного дизайна на участках с большим перепадом высот. Использование подпорных стен особенно актуально для прибрежных территорий и для укрепления берега водоема.

Подпорные стены выполняют две основные функции:

• декоративная — подпорная стенка небольшого размера, широко используемая в садово-парковом строительстве и ландшафтном дизайне;
• несущая — подпорная стена из бетона, камня, габионов, блоков, или иного прочного тяжёлого материала, основная цель которой — удержание большого массива осыпающегося грунта.

Конструктивный материал для подпорной стенки подбирается исходя из требований по нагрузке и условиям эксплуатации (высота стенки, свойства грунта) и эстетических соображений.

Сравнение технологий строительства подпорных стен

* стоимость указанная в таблице является сугубо ориентировочной и может изменяться как в большую, так и в меньшую сторону в зависимости от самых разных факторов, таких как: сложность и объемы выполняемых работ, время года, различие конструктива и применяемых материалов и т.д.

Рейтинг методов строительства подпорных стен

1. Подпорные стены из бетона
2. Подпорные стены из габионов
3. Подпорные стены из камня
4. Подпорные стены из дерева
5. Подпорные стены из блоков

Строительство подпорных стен из бетона

Строительство подпорной стены из бетона чаще всего применяется в промышленных масштабах — например, для укрепления большого горного склона, склона оврага, или для фиксации насыпей автомобильных и железных дорог, путепроводов. Особая красота в этом случае не нужна, а требования к надёжности и долговечности инженерной конструкции очень высоки. Бетон как материал хорош с точки зрения своих высоких эксплуатационных свойств, долговечности, большим количеством циклов морозостойкости, удобства монтажа больших массивов, достаточно демократичной цене.

Подпорная стена из бетона может быть выполнена методом заливки (монолитная конструкция) или готовых железобетонных блоков. В последнем случае уменьшается время на строительство, но устойчивость к нагрузкам у такой конструкции хуже, чем у монолитной

Подпорная стена из бетона может быть выполнена как с помощью монолитного железобетона, сборного железобетона (готовые заводские элементы), так и в виде кладки из блоков ФБС (фундаментный блок стеновой). Применение блоков и сборных элементов значительно ускоряет процесс установки стенки и облегчает монтажные работы, но требует места для работы автокрана из-за большого веса конструкций. Один из основных недостатков блоков ФБС — отсутствие армирования. Но блоки заводского изготовления, обладают достаточно высокими прочностными характеристиками и высокой устойчивостью к атмосферным явлениям, что делает их достаточно надежными и долговечными изделиями. А проблему непритязательного вида можно решить с помощью отделки стены всевозможными штукатурками, облицовочным кирпичом, природным камнем.

Подпорная стенка из монолитного железобетона позволяет придать конструкции любую форму и размеры (достаточно изготовить необходимую опалубку).

Строительство подпорных стен из габионов

Подпорные стенки из габионов — это несущие большие гравитационные нагрузки подпорные стены, обладающие значительным весом, что является хорошей характеристикой для конструкций такого рода. Они проницаемы для грунтовых и дождевых вод, тем самым исключается необходимость устройства пристенного дренажа. Так же без ущерба они выдерживают небольшие просадки грунтов благодаря своей подвижности. Массив габионной подпорной стены состоит из отдельных прямоугольных конструкций из стальной сетки с защитным покрытием, скрепленных между собой, и заполненных камнем без каких-либо связующих.

Используемые для строительства подпорных стен габионы изготавливаются из проволоки двойного кручения с ячейкой 60-80 мм. Их заполняют гранитным камнем и крупным щебнем

Основной заполнитель: гранит, кварцит и другие подобные горные породы. Каменная кладка лицевой стороны подпорной стенки не требует отделки, имеет достаточно ровную и красивую поверхность, что очень положительно сказывается на ее внешнем виде. Камень как материал очень прочен и долговечен, имеет привлекательный внешний вид. Строительство подпорных стен из габионов отличается высокой надежностью, долговечностью, и эстетическими качествами.

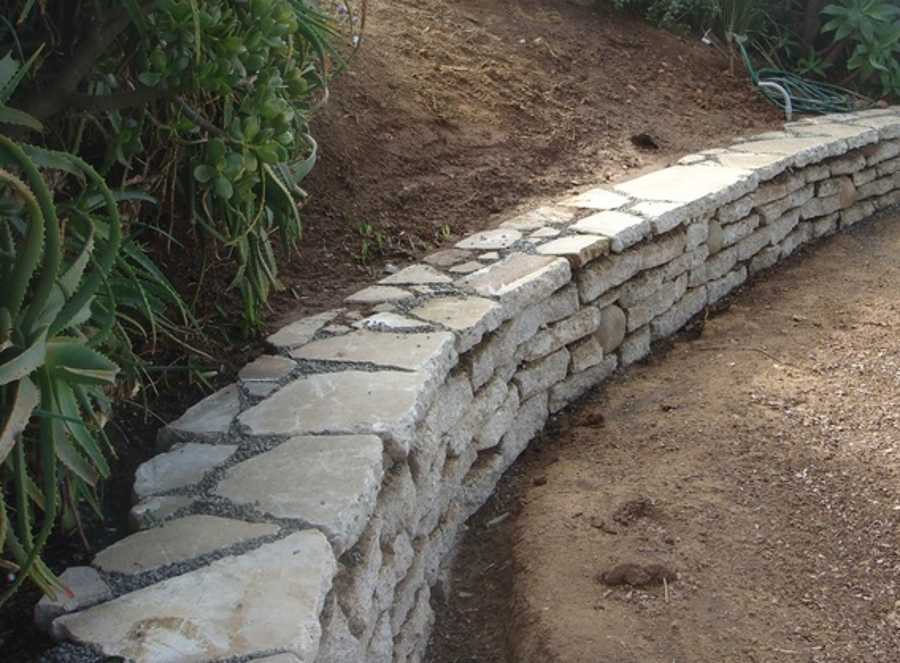

Строительство подпорных стен из камня

Подпорные стенки из камня внешне похожи на стенки из габионов, но конструктивно отличаются способом укладки камня. Если в габионы камень укладывается без связующего, то при устройстве подпорной стенки из камня выполняется аккуратная кладка на цементный раствор с перевязкой. Лицевые швы такой кладки могут заполняться раствором, а могут быть пустыми. От этого зависит только внешний вид. В некоторых случаях швы между камнями заполняются небольшим количеством грунта. В такой стенке со временем могут расти мелкие неприхотливые растения, тем самым улучшая внешний вид подпорной стены.

Подпорные стенки из камня в основном применяются как элементы ландшафтного дизайна для укрепления грунта с небольшим перепадом высоты

Для такой подпорной стенки из камня необходимо создание полноценного фундамента, во избежание трещин и деформации стены при малейшей просадке грунта.

Строительство подпорных стен из дерева

Подпорная стенка из дерева достаточно проста в монтаже, имеет демократичную стоимость и очень хорошие декоративные свойства. Для монтажа требуется узкая траншея глубиной до одного метра, в которую вставляются несущие столбы, которые после засыпаются щебнем с грунтом и утрамбовываются — это основание под подпорную стенку. За столбы закладываются горизонтально доски толщиной 40-60мм, между ними и грунтом укладывается геотекстильное полотно, перед этим брус и доски обязательно обрабатываются антисептическим средством, чтобы предотвратить появление грибка, плесени и личинок жучков — древоточцев. Бюджетно используется брус и доска из сосны, но лучшим вариантом будет использование твердых пород древесины дуба, бука, граба и акации. В принципе подойдёт любая древесина, применяемая в строительстве. Все зависит от бюджета.

Срок эксплуатации деревянных подпорных стен зависит не только от используемой породы дерева, но и материалов, которыми проводится обработка и достигает не одного десятка лет

Несмотря на то, что дерево считается не долговечным строительным материалом при контакте с грунтом, современные методы его обработки делают его достаточно защищенным от влияния внешних факторов на многие десятки лет.

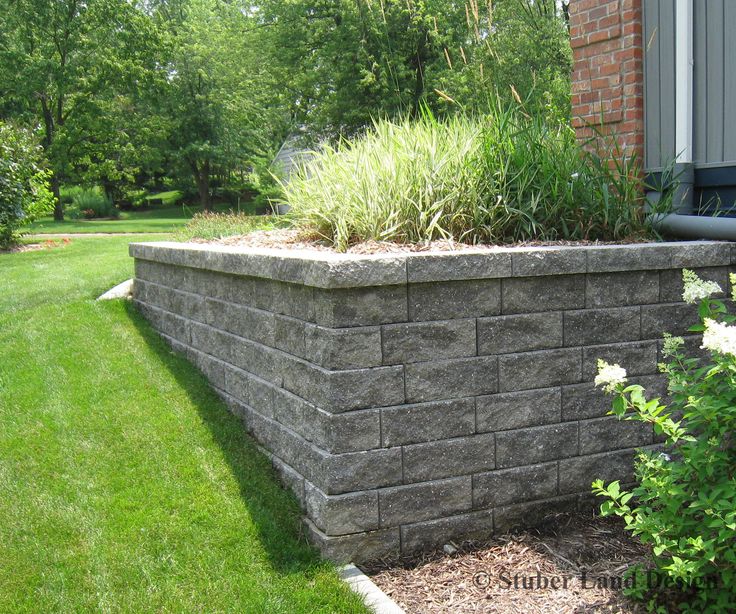

Строительство подпорных стен из блоков

Также можно строить подпорные стенки из блоков. На рынке присутствует множество вариантов, технологий и различных форм-факторов таких изделий, но общий принцип у всех один: это обычная стенка из бетонных блоков среднего размера (около 0,5м в длину), сложенных с перевязкой как в обычной кирпичной кладке.

Существуют блоки цельные и пустотелые. Цельные блоки преимущественно ложатся на раствор как кирпич, пустотелые могут иметь систему шип-паз, систему крепления стальными или пластиковыми анкерами между собой, или же просто заполняться бетоном или грунтом. Естественно, последние легче, и поэтому удобнее в монтаже.

Для строительства блочных подпорных стен возможно использование полнотелых и пустотелых литых бетонных и вибропрессованых блоков, а также блоков несъемной опалубки

Блочные подпорные стенки довольно быстро монтируются, удобны в озеленении, но требуют подготовки основания или легкого бетонного фундамента.

Террасирование участка

Террасирование участка применяется тогда, когда необходимая высота подпорной стенки слишком большая. Так, стенка из камня на цементном растворе не должна превышать 2 метра по высоте, а с грунтовым заполнением пустот — не более 1 метра; также нежелательно устраивать деревянные подпорные стенки в высоту более 1 метра.

Устройство террас на склоне позволяет обойти это ограничение, разделив один большой перепад высот на несколько меньших. Создание каскада из подпорных стен широко используется в ландшафтном дизайне. Между стенками можно разместить дорожки, ступеньки, газоны, цветник или летнюю террасу.

Террасирование территории открывает новые возможности для воплощения многих задумок ландшафтного дизайна. Ступенчатые лестницы, дорожки, гармоничные сочетания различных растений сделают неповторимой любую придомовую территорию

Строительная компания «Берег» осуществляет строительство подпорных стен для укрепления склонов, берегов водоемов и в качестве декоративного элемента по любой технологии. К тому же мы можем оказать комплексную услугу в сфере гидротехнического строительства. Мы имеем большой опыт работ в Киеве и Киевской области и рады будем предложить Вам наши услуги.

Примеры работ

Каталог услуг и товаров

• Услуги
  • Укрепление берега
    • Укрепление берега дубом
    • Укрепление берега ПВХ шпунтом
    • Укрепление берега георешеткой
    • Укрепление берега габионами
    • Укрепление берега матрацами Рено
    • Укрепление берега камнем
    • Укрепление берега монолитным железобетоном
    • Укрепление берега железобетонными сваями и плитами
    • Укрепление берега железобетонным шпунтом
  • Укрепление склонов
  • Строительство подпорных стен
  • Строительство водоемов
    • Гидроизоляция водоемов
    • Строительство пожарных водоемов
    • Строительство накопительных водоемов
  • Строительство резервуаров
  • Строительство лагун для навоза
  • Строительство шламохранилищ
  • Строительство набережных
  • Строительство причалов и пирсов
  • Строительство террас
  • Углубление дна
  • Намыв песка
  • Аренда мини земснаряда
  • Аренда плавающего экскаватора-амфибии
  • Копка водоемов
  • Погружение (извлечение) шпунта Ларсена
  • Заборы из габионов
  • Проектирование
• Товары
  • ПВХ шпунт
  • Георешетка
  • Геосетка дорожная
  • Матрацы Рено
  • Габионы
  • Габионы военные
  • Сетка для габионов
  • Сетка рабица
  • Геомембрана
  • Геоматы
  • Пиломатериалы сосна
  • Пиломатериалы дуб
  • Шпунт Ларсена
  • Наконечники для винтовых свай
  • Работы по укреплению берега

Заказать строительство подпорных стен и террас в Москве и Московской области

Красивый ландшафт не всегда можно создать без дополнительных ухищрений.

Виды подпорных стен

Подпорные стены подразделяются на:

• укрепительные – удерживают грунт на склонах, служат террасными стенами, главное – качество, внешнему виду внимания уделяется мало;
• декоративные – применяются не столько для укрепления, (в случае ровного участка или участка с небольшим уклоном), сколько для декорирования проектируемой территории и разделения её на зоны;
• смешанные – выполняют функции опорных стен, то есть отличаются прочностью и надежностью, и одновременно украшают ландшафт благодаря эстетичному дизайну.

Этапы строительства подпорной стены

• Первый этап — выбор места под фундамент
• Второй этап – устройство фундамента: на месте будущей стены копается траншея и в нее заливается бетонная подушка
• Третий этап – собственно строительство из выбранного материала – камня, бетона, дерева и прочих материалов

Подпорная стена из камня

Заказывая в компании «Оазис групп» строительство подпорной стены из камня, материал рассортировывается по размеру и его доставляют к месту строительства. Деревянный шаблон позволяет избежать перекоса. Первый камень кладки – связующий. По краям будущей стенки кладутся крупные камни, а середина заполняется мелкими, плотно уложенными друг возле друга камнями.

Строительство подпорных стен из камня оправдано экономически – они прочны, красивы и долговечны.

Подпорная стена из дерева

Процесс установки деревянной подпорной стены занимает продолжительное время, но такая стена относительно дешева и красива благодаря разнообразной фактуре выбранного материала. Поскольку нижняя часть дерева будет залита бетоном, изначально осуществляется обработка машинным маслом для предотвращения гниения. Такие стены имеют укороченный срок службы по сравнению с каменными и бетонными.

Подпорная стенка из бетона

Стенка из бетона наиболее основательна и долговечна, но требует дополнительных затрат на облицовку. Облицовывать можно камнем, керамической плиткой, декоративной штукатуркой. А можно изначально соорудить подпорную стену из декоративных блоков.

Однако стоит помнить, что новичкам не всегда удастся самостоятельно построить подпорные стены. Целесообразнее довериться специалистам, компании «Оазис групп»: они не только сделают всю требуемую работу, но и подскажут наилучшее конструктивное решение для каждого конкретного случая.

Прайс-лист

Строительство подпорных стен, террасы

Заказать услугу

Фотопримеры услуги

Пример 1.

Пример 2. Строительство подпорной стены

Пример 4. Строительство подпорной стены

Пример 5. Строительство подпорной стены

Пример 6. Строительство подпорной стены

Пример 7. Подпорная стена

Пример 8. Подпорная стена

Как построить подпорную стенку дома

Сделай сам с помощью WI

Мы здесь, чтобы помочь вам избавиться от сложностей при проектировании.

Подписаться

0 акций

В этом учебном пособии по созданию хардскейпа своими руками мы будем использовать блоки подпорной стены Murata™ для создания усиленной подпорной стены. Принципы, которым мы вас научим, применимы ко всем системам подпорных стен, включая Chateau Wall™, Tegula Garden Wall™, наклонный блок и детский камень.

Укладывать блоки подпорной стены очень просто. Однако хранить их годами сложно. Вот почему ваш DIY подпорная стенка должна иметь прочное гравийное основание и прочную обратную засыпку, стабильность. Если вы обнаружите, что тратите 80% своего времени на укрепление стены и 20% вашего времени, когда вы укладываете блоки, вы делаете это правильно.

Шаги для завершения

Шаг 1: Раскопайте свое пространство

Прежде чем вы сможете начать строить , вам нужно начать копать. Количество земли, которое вам придется выкопать, зависит от высоты вашей стены и блоков подпорной стены, которые вы будете использовать. В этом практическом руководстве мы выкопали примерно 12 дюймов ниже уровня земли, чтобы мы могли установить 6-дюймовое основание из уплотненного гравия и 6-дюймовый встроенный стеновой блок.

Этап 2: Укладка основательного гравийного основания

После земляных работ мы засыпали 6-дюймовое основание размером ¾ дюйма. минус дорожный гравий в 2-дюймовых подъемниках.

Сбросить лайтбокс

Скрыть миниатюры

Мы использовали тачку для перевозки гравия, но в зависимости от масштаба вашей подпорной стены, вы можете использовать мотоблок с фронтальной загрузкой или малый трактор с фронтальной загрузкой способность.

Как только мы насыпали достаточное количество гравия в яме мы использовали садовые грабли, чтобы распределить гравий как можно более равномерно для плавного уплотнения.

Шаг 3: Уплотните гравий большой компактор

В зависимости от мощности вашего компактора, вам придется расставить свою базу за несколько подъемов. Для этого проекта мы трижды уплотнен, а это значит, что мы уплотняли основание через каждые 2 дюйма мы положили гравий.

Если вам интересно, сколько гравия может компактная виброплита за один раз?» Общее правило — тарелка уплотнитель может уплотнять столько дюймов гравия за один раз, сколько люди, необходимые, чтобы забрать его. Поскольку на нашу виброплиту требуется два человека, Поднимите его, мы уплотняем только 2 дюйма гравия за раз.

Этап 4: Фильтровальная ткань Pinup

Фильтровальная ткань является важным шагом в процесс строительства подпорной стены, потому что она пропускает воду, но препятствует грязь, пыль коры или другой ландшафтный ландшафт от миграции в ваш гравий база.

Сначала измерьте и отрежьте пространство вам нужно покрыть. Мы рекомендуем обрезать ширину в два раза больше высоты вашего стене, чтобы вы могли накинуть фильтровальную ткань на засыпку, когда вы законченный. Этот шаг жизненно важен для того, чтобы любой верхний слой почвы или ландшафт, на который вы устанавливаете верхняя часть подпорной стены остается вне армированной обратной засыпки.

В этом проекте мы использовали всю ширину рулон ткани соответствует нашему росту. Если вы строите высокую стену, вы всегда можете Отрежьте полоску фильтровальной ткани, чтобы положить ее сверху, чтобы при необходимости компенсировать.

Закрепить ткань фильтра довольно просто. Использовать достаточно ландшафтных скоб, чтобы удерживать его на месте, пока вы строите стену. Ты будешь вытащите скобы, когда закончите, чтобы можно было сложить фильтровальную ткань после того, как вы закончите.

Вот оно. Вы заложили основу для армированной подпорной стенки с уплотненным гравийным основанием и фильтровальной тканью щит.

Шаг 5: Установите перфорированную трубу для канализации

Где бы вы ни жили, вы собираетесь испытайте слив воды, который должен двигаться позади или под вашим стену, особенно если вы живете на северо-западе Тихого океана.

Для установки перфорированного трубопровода вам понадобится положить его позади стены на таком уровне, чтобы вода могла стекать труба по необходимости. Добавляя гравийную засыпку, вы будете закапывать трубу (сохраните заканчивается), поэтому он остается на месте.

Шаг 6: Положите первый ряд блокировать и засыпать гравием

На этом этапе ваша подпорная стенка готова к укладке первого ряда блоков. Прежде чем укладывать блоки, мы рекомендуем установить веревочную линию, где вы будете укладывать блоков , чтобы помочь вам установить прямой и ровный первый ряд.

Профессиональный совет

Для базового курса мы рекомендуем использовать Murata™ Variable. Этот блок подпорной стены отличается тем, что, как вы можете видеть на картинке выше, у него нет выступа. Это делается для того, чтобы вам было легче положить его ровно на гравийное основание, не срезая края.

Однако, если вы используете стандартный усадебный камень размером 6×16 дюймов (также известный как шлакоблок), вам необходимо отколоть край. Для этого возьмешь стандартный молоток и отломишь его, как на картинке выше. Он не должен быть идеальным, потому что он будет в конце вашего первого курса .

При укладке блоков на гравийное основание используйте небольшой уровень торпеды, чтобы гарантировать, что каждый блок находится на одном уровне, спереди назад и бок о бок.

Положив первое блюдо, заполните подпорные стеновые блоки с гравием для обеспечения устойчивости.

Шаг 7: Уплотнить первое блюдо для прочного основания

После укладки первого слоя блоков подпорной стены и заполнив их гравием, добавьте еще 6 дюймов гравийная засыпка за вашими блоками. Разгребите и уплотните, как мы инструктировали в шаги два и три.

Шаг 8. Разместите георешетку для улучшения устойчивость стены

Еще один важный шаг к укреплению вашего между рядами подпорной стены укладывается георешетка. Геосетка обеспечивает основу внутри вашей обратной засыпки, чтобы гарантировать, что ваш гравий (и ваша стена) останется на месте.

Стандартный рулон георешетки имеет ширину 6 футов. В зависимости от длины вашей стены, вам может понадобиться наложить сетку внахлест, как мы сделано ниже, чтобы убедиться, что он покрывает всю длину стены. Нанесите тонкий слой гравий между перекрытиями — в случаях, когда вам нужно перекрыть сетку — чтобы обеспечить стабильность.

Шаг 9. Стек, компактность и сетка

Теперь, когда вы положили свой первый курс, засыпан гравием и установлен георешетка, можно повторить шаги с шестого по восемь, пока ваша стена не станет нужной высоты.

Шаг 10. Закройте крышку стена

Последний шаг открепите ткань фильтра и сложите ее поверх засыпки, чтобы защитить гравийная засыпка. Как только ваша фильтровальная ткань будет на месте, вы можете добавить ландшафтный дизайн. сверху, будь то пыль коры, декоративный камень или верхний слой почвы. Вот как ты построить красивую и стабильную систему подпорных стен.

Профессиональный совет

После того, как вы достигли желаемой высоты стены, вам нужно будет добавить заглушки Murata™ Capello на верхнюю часть блоков подпорной стены, чтобы закончить ее.

Узнайте, как создать хардскейп и построить подпорную стенку дома

Компания Western Interlock ставит перед собой задачу избавить хардскейпинг от сложностей. Вот почему мы публикуем советы, рекомендации и пошаговые руководства на сайте DIYwithWI.com, а летом ежемесячно проводим живые семинары на одном из наших производственных или дистрибьюторских предприятий.

Если у вас есть какие-либо вопросы, вы можете посетить нашу выставку брусчатки на нашем производственном предприятии в Рикриле, штат Орегон. Кроме того, позвоните нам в нашу команду специалистов по ландшафтному дизайну по телефону 503-623-9.084.

Конструкция подпорной стены

Конструкция подпорной стены

Типичное поперечное сечение подпорной стены

Секция основания подпорной стены

Установите базовый материал, выровняйте и утрамбуйте.

Блоки уровня, при необходимости отрегулируйте.

Этап 1: Подготовка площадки и земляные работы

Если вы строите с помощью AB Fieldstone, в котором используются переработанные материалы, перейдите к установке AB Fieldstone

• Удалите поверхностную растительность и органические почвы
• В соответствии с утвержденным планом выкопать фундаментную траншею не менее 24 дюймов (610 мм) в ширину и 12 дюймов (300 мм) в глубину. *
• Удалите непригодные почвы и замените их уплотняемыми материалами.
• Заглубленный блок должен быть не менее 6 дюймов (150 мм). Проверьте планы, чтобы увидеть, сколько заглубленного блока требуется.
• Компактная и ровная траншея.

Подъем основания стены

Начинайте подпорную стену с самой низкой отметки

Стены, построенные на наклонной поверхности, требуют ступенчатого основания

• Начинайте раскопки в самой нижней точке и копайте ровную траншею в склоне, пока она не станет достаточно глубокой для размещения основного материала и одного целого блока.
• В этом месте увеличьте высоту одного блока и начните новый участок базовой траншеи.
• Продолжайте подниматься по мере необходимости до вершины склона.
• Всегда закапывайте хотя бы одну полную единицу на каждом этапе.

Этап 2. Установка материала основания

• В соответствии с утвержденными планами уложите в траншею основания не менее 150 мм (6 дюймов) стеновой породы и разровняйте.*
• Компактный и ровный основной материал.
• Инженер по почвоведению должен убедиться, что установлено надлежащее основание.

Шаг 3: Установка базового слоя

• Начните с самой низкой отметки подпорной стены. Поместите блоки подпорной стены на основной материал в центре траншеи. Проверьте и отрегулируйте уровень и выравнивание каждого блока.
• Дренажная труба требуется для подпорных стен высотой более 4 футов (1,2 м) или для строительства в илистых или глинистых грунтах. См. утвержденные планы для определения местоположения и спецификаций. См. сведения о конструкции альтернативного места слива.

Этап 4. Установка стенового камня и материалов для обратной засыпки

• Заполните пустотелые блоки и не менее 12 дюймов (300 мм) позади подпорной стены стеновым камнем.
• Используйте одобренные грунты для обратной засыпки за вмещающей породой и перед базовым слоем.
• Используйте виброплиту, чтобы уплотнить область за блоком. Компактный в лифтах 8 дюймов (200 мм) или меньше.

Шаг 5. Установка дополнительных рядов

• Удалите весь лишний материал с верхней поверхности блоков подпорной стены. Это можно сделать при установке следующего ряда блоков, задвинув блок на место.
• Уложите следующий ряд блоков так, чтобы вертикальные швы были смещены от блоков, расположенных ниже, не менее чем на 3 дюйма (75 мм) или на 1/4 длины блока.
• Проверьте и отрегулируйте уровень, выравнивание и откос стены по мере укладки подпорной стены.
• Засыпьте сердцевины блоков и заднюю часть блока стеновым камнем не менее чем на 12 дюймов (300 мм). Используйте одобренные почвы для обратной засыпки за вмещающей породой.
• Начиная со 2-го ряда и выше используйте виброплиту для уплотнения непосредственно на блоках, а также области за блоками. Компактный в лифтах 8 дюймов (200 мм) или меньше.
• Завершите подпорную стенку до необходимой высоты. См. сведения об отделке для получения информации о вариантах окончания подпорной стены.
• Используйте низкопроницаемую засыпку толщиной 8–12 дюймов (200–300 мм) на последнем подъеме для отделки стены.

*Для стен высотой менее 4 футов (1,2 м) допустима траншея шириной 18 дюймов (460 мм) и глубиной 10 дюймов (250 мм) с каменным основанием стены толщиной 4 дюйма (100 мм).

Установите облицовочные блоки AB Fieldstone. Выравнивание и регулировка

Установка анкерных блоков AB Fieldstone

Установка и уплотнение стенового камня и грунта обратной засыпки

Подметание для удаления лишнего материала для правильной укладки следующего слоя

Уплотнение стенового камня и грунта обратной засыпки, начиная с блоков

Установка фильтра ткань и леска для установки заглушек AB

Базовый ряд для AB Fieldstone

• Начните с самой низкой отметки стены, разместив облицовочные блоки AB Fieldstone на основном материале по направлению к передней части траншеи, оставив место для анкерного блока AB Fieldstone поэтому, когда вся сборка установлена, она центрируется на основных материалах. Проверьте каждую единицу и отрегулируйте уровень и выравнивание. Облицовочные блоки можно случайным образом переворачивать вверх дном, чтобы придать разный внешний вид.
• Для правильного размещения анкерных узлов используйте молоток по кирпичу или лопату, чтобы создать небольшую траншею для выступа.
• Установите анкерные блоки в приемные пазы облицовочных блоков краем вниз в только что созданную траншею. Внесите коррективы, чтобы убедиться, что анкерные блоки установлены на достаточном уровне с облицовочным блоком. Анкерные блоки ни в коем случае нельзя устанавливать выше облицовочного блока. За исключением специальных применений, таких как углы, каждый элемент анкеровки должен соответствовать одному элементу облицовки.
• Дренажная труба требуется для любой усиленной стены, самотечной стены высотой более 4 футов (1,2 м) или участков с плохим дренажем. Поместите дренажную трубу в самой нижней возможной точке к задней части траншеи и выпускайте ее на дневной свет через каждые 50 футов (15 м). См. утвержденные планы для определения местоположения и спецификаций. Узнайте больше об управлении водными ресурсами.

Начните подпорную стенку с самой низкой отметки. Используйте 824 единицы для охвата шага вверх (если доступно)

Подъем основания стены

При возведении подступенков на склоне всегда начинайте с самой низкой отметки стены основного ряда.

Чтобы создать ступеньку вверх, разместите блок между выравнивающей площадкой и расположенным ниже рядом блоков. Step-Ups наиболее устойчивы, когда верхний блок имеет достаточную опору на нижний блок. Длина узла 824 (если имеется) обеспечивает гибкость, что делает этот блок идеальным для этого приложения. Сборка 812 тоже подойдет.

Установка стенового камня и материалов обратной засыпки

Обратная засыпка стеновым камнем

• Заполните пустые заполнители и не менее 12 дюймов (300 мм) позади стены стеновым камнем. Установите каменную стенку так, чтобы она была на уровне или ниже приемной выемки анкерного узла.
• Используйте одобренные грунты для обратной засыпки за вмещающей породой и перед базовым слоем.
• Используйте виброплиту, чтобы уплотнить область за блоками.
• Компактный в лифтах 8 дюймов (200 мм) или менее

Дополнительные курсы для AB Fieldstone

• Удалите весь лишний материал с верхней поверхности блоков AB Fieldstone. Это должно включать проведение щеткой или метлой по принимающей выемке для удаления любого мусора.
• Для более быстрой укладки и выравнивания второго ряда одновременно установите первый облицовочный блок AB Fieldstone и блок анкеровки AB Fieldstone. Отрегулируйте так, чтобы вертикальные стыки смещались от нижних блоков не менее чем на 3 дюйма (75 мм) или на ¼ длины блока.
• Установите остальные блоки облицовки, используя первый блок в качестве направляющей.
• Поместите анкерные блоки в приемные пазы облицовочных блоков.
