Конструкция крыши деревянного дома: подробная информация

Деревянный дом сегодня пользуется большой популярностью среди многочисленных застройщиков. И это несмотря на то, что стоимость таких строений может намного превышать цену дома из современных материалов, а сравнение достоинств не всегда на стороне деревянных строений. Один из недостатков ­– деревянные дома дают естественную усадку, а это увеличивает общее время выполнения строительных работ. Дело в том, что некоторые архитектурные конструкции можно строить только на стабильных несущих упорах, а фасадные стены из бруса примерно год изменяют свои размеры, это правило касается и крыши.

крыши деревянного дома

Перечень элементов ее конструкций зависит от типа стропильной системы. Какие стропильные системы рекомендуется использовать для деревянного дома?

Содержание статьи

• 1 Стропильные системы деревянного дома
• 2 Общие требования к стропильным системам
  • 2.1 Устойчивость к постоянным и временным нагрузкам
  • 2. 2 Минимально возможный вес
  • 2.3 Качество пиломатериалов
  • 2.4 Цены на различные виды бруса
• 3 Из каких элементов состоит конструкция крыши деревянного дома
  • 3.1 Мауэрлат
  • 3.2 Стропила
  • 3.3 Прогоны
  • 3.4 Затяжки
  • 3.5 Стойки
  • 3.6 Подкосы
  • 3.7 Растяжки
  • 3.8 Лежень
  • 3.9 Обрешетка
  • 3.10 Цены на OSB (ориентированно-стружечные плиты)
  • 3.11 Контробрешетка
  • 3.12 Цены на ветрозащитные мембраны
  • 3.13 Кобылки
• 4 Наслонные и висячие крыши деревянных домов
  • 4.1 Висячие крыши
  • 4.2 Наслонные крыши
• 5 Соединительные элементы для стропильных систем
  • 5.1 Цены на различные виды крепежа для стропил
• 6 Практические советы
  • 6.1 Как выровнять плоскость стропильных ног по неровному венцу сруба
  • 6.2 Как исправить фронтон
  • 6.3 Видео –  Выравнивание стропил

Стропильные системы деревянного дома

Деревянные дома редко имеют большие размеры и этажность. Еще одна особенность таких строений – они постоянно немного изменяют линейные параметры из-за колебаний влажности пиломатериалов. Как следствие – к стропильным системам предъявляются повышенные требования по надежности, они должны компенсировать возможные колебания.

Чем сложнее крыша, тем больше у нее дополнительных элементов, а это в совокупности уменьшает ее прочность и надежность. Вывод – для деревянных домов не рекомендуется выбирать сложные многоскатные крыши.

Тип стропильной системы деревянного дома	Эксплуатационные характеристики и технические параметры
Односкатная	Встречается очень редко и только на небольших по размерам домах. Единственное заслуживающее внимания преимущество – простота конструкции. Но не все так однозначно. Площадь односкатной крыши всегда намного больше площади одного из скатов, а угол наклона меньше. Это значит, что нагрузки на элементы стропильной системы односкатной крыши существенно превышают нагрузки на скаты двускатной или вальмовой. Как следствие, для изготовления стропильной системы нужно брать более прочные и дорогие пиломатериалы, но часто и этого недостаточно, для увеличения прочности такой крыши нужно монтировать дополнительные упоры или прогоны. Чем больше элементов крыши – тем она сложнее вне зависимости от названия и вида, единственное преимущество исчезает.
Двускатная простая	Наиболее часто используемый вариант конструкции крыш деревянных домов. По всем показателям занимает одну из лидирующих позиций, традиционная конструкция крыши деревянных строений.
Двускатная ломаная	По техническому устройству несколько сложнее обыкновенной двускатной. Преимущество – увеличиваются размеры чердачных помещений. Часто именно такая конструкция применяется для мансардных помещений.
Четырехскатная	Сложная конструкция крыши, используется на больших по площади фундамента домах. Имеет несколько разновидностей, но они ставятся только на эксклюзивных индивидуальных сложных проектах. Самостоятельно построить такие стропильные системы невозможно, нужно делать точные расчеты и иметь большой практический опыт выполнения подобных работ. Желательно доверять такие крыши профессиональным строительным компаниям.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °

Особенности конструкции четырехскатной крыши

Все типы крыш могут быть теплыми или холодными. Рассмотрим более подробно, из каких отдельных элементов состоит конструкция крыш.

Общие требования к стропильным системам

Крыша любого дома, вне зависимости от ее конструкционных особенностей, должна отвечать требованиям строительных норм и правил.

Устойчивость к постоянным и временным нагрузкам

Во время проектирования конструкции принимаются во внимание существующие в регионы снеговые и ветровые нагрузки, вес кровельных материалов, эпюры распределения усилий по узлам и т. д. При этом архитекторы обязательно используют коэффициент запаса прочности, для крыш деревянных домов он установлен не ниже 1,4. Это вызвано тем, что не все материалы могут отвечать расчетным показателям по прочности, возможны определенные отклонения от технологии и т. д. Кроме того, деревянные дома имеют колебания линейных размеров, стропильная конструкция должна их компенсировать за счет повышения устойчивости.

Нагрузка на стропильную систему

Минимально возможный вес

Чем меньше нагрузка на фундамент, тем надежнее строение. Крыша на деревянном доме должна противостоять динамическим и статическим усилиям и при этом иметь минимальный вес. Во время расчета конструкции определяется оптимальный вариант сечения несущих элементов. В целях понижения веса может уменьшаться сечение стропильных ног (именно они в основном влияют на вес конструкции) за счет установки различных упоров и распорок. Уменьшение веса конструкции крыши одновременно приводит к понижению ее сметной стоимости.

Качество пиломатериалов

Для изготовления стропильной системы крыши надо использовать пиломатериалы не ниже первого сорта. Дерево – уникальный живой материал, невозможно найти две доски одного и того же сорта с абсолютно одинаковыми техническими параметрами. Каждая имеет свое количество и расположение сучков, пороки естественного развития, незначительные трещины и отклонения по размерам. К подбору досок и брусьев для крыши надо подходить очень внимательно, делать ревизию пиломатериалов перед тем, как использовать их. Все отбракованные материалы можно применять для строительства неответственных или ненагруженных конструкций деревянного дома.

Пиломатериалы

Цены на различные виды бруса

Брус

Из каких элементов состоит конструкция крыши деревянного дома

Существует большое разнообразие типовых стропильных систем, но каждый мастер вносит свои изменения с учетом конкретных особенностей здания и наличия сортамента пиломатериалов.

Мауэрлат

Используется как несущая конструкция пяток стропильных ног, изготавливается из бруса 100×100 мм. Если нет бруса, то для мауэрлата можно использовать двойные доски толщиной 50 мм. В срубах не применяются, функцию мауэрлата выполняет верхний венец. Для увеличения устойчивости фиксируется к нижним венцам металлическими шкантами. В каркасных деревянных домах этот элемент конструкции стропильной системы устанавливается, он позволяет равномерно распределять точечные нагрузки по всему периметру несущих стен и предупреждает прогиб непрочного обвязочного верхнего пояса.

Мауэрлат

Стропила

Главный элемент конструкции крыши, формирует ее геометрию и внешний вид. Стропильные ноги воспринимают на себя все нагрузки, в том числе и вес кровельных покрытий. Чаще всего изготавливаются из досок 50×150 мм, шаг стропильных ног рассчитывается индивидуально или может быть стандартным. Стандартный шаг применяется в тех случаях, когда планируется строить теплую крышу. Делается это для упрощения и ускорения процесса монтажа кровельного пирога. Дело в том, что все утеплители, вне зависимости от материала изготовления, имеют ширину 60 см. Стандартный шаг стропильных ног в пределах 57–58 см, что позволяет сразу устанавливать в ниши утеплители без предварительной подгонки размеров.

Стропила

Для стропил нужно выбирать только качественные доски, если длины недостаточно, то их разрешается наращивать.

Сращивание стропил по длине

В зависимости от длины стропил, типа кровельной системы и климатической зоны расположения здания подбираются варианты и места установок прогонов, упоров и раскосов. Пятки стропильных ног могут фиксироваться к мауэрлату или верхнему венцу жестко или при помощи специальных соединений, позволяющих совершать возвратно/поступательные движения во время усадки и изменения линейных параметров деревянного дома.

Прогоны

Служат точкой упора длинных стропильных ног, не позволяют стропильной системе прогибаться под воздействием различных усилий. Очень часто применяются в мансардных крышах, за счет них удается существенно увеличить высоту жилых помещений.

Прогоны изготавливаются из бруса, вертикальные ноги упираются о несущие конструкции дома. В зависимости от места монтажа могут быть боковыми или коньковыми.

Прогон — деревянный брус, с назначением поддерживать стропила (не дать им прогнуться)

Затяжки

Специальные балки, устанавливается специально для упора стропильных ног в случае отсутствия мауэрлата. Затяжки одновременно служат потолочными балками перекрытия. Изготавливаются из бруса 100×100 мм или досок 50×100 мм. Снимают распирающие нагрузки со стен деревянного дома, рекомендуются к использованию во время капитального ремонта старых строений. Затяжки значительно повышают устойчивость конструкции крыши, к ним могут дополнительно фиксироваться нижние части вертикальных опор.

Затяжка стропилы

Жесткое защемление коньковой балки между двумя стропильными затяжками. Такой узел соединения стропил обеспечивает высокую жесткость стропильной системы

Стойки

Монтируются в вертикальном положении, принимают на себя изгибающие нагрузки на стропила. Количество и расстояние между стойками рассчитывается индивидуально для каждой конструкции крыши. Элементы изготавливаются из бруса 100×100 мм, в верхней части делается косой запил с таким расчетом, чтобы упор был по всей поверхности. Для исключения скольжения применяются специальные методы фиксации или набиваются упорные доски.

Стойки

Подкосы

Могут работать самостоятельно или в паре со стойками, упираются о стропильные ноги под прямым углом. Целесообразность установки подкосов определяет опытный кровельщик. Если планируется использовать чердачные помещения под мансарду, то подкосы не делаются – они значительно уменьшают свободное пространство. Удерживают относительно небольшие нагрузки, могут изготавливаться из таких же досок, как и стропильные ноги.

Подкосы

Растяжки

Соединяют две стропильные ноги в единую ферму, противодействуют распирающим усилиям. Растяжки работают на растяжение, что позволяет применять для них тонкие доски. Дело в том, что доски на растяжение работают значительно лучше, чем на сжатие.

Растяжки и другие элементы на схеме

Лежень

Продольная балка посредине коробки деревянного дома. Рекомендуется устанавливать в тех случаях, когда конструкция стропильной системы требует прогона под коньком. Элемент может быть цельным или наращенным, материал изготовления – брус 100×100 мм. Лежень обязательно должен располагаться над несущими перегородками деревянного дома, об него упираются нижние части вертикальных стоек конькового прогона.

Лежень на схеме

Обрешетка

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Тип зависит от кровельных материалов. Под мягкие покрытия деревянных домов делается только сплошная обрешетка из плит ОСП или клееной фанеры, есть варианты изготовления сплошной обрешетки их обрезных досок. Но они применяются очень редко – дорого, долго и сложно.

Под металлические или штучные кровельные материалы обрешетка делается из необрезных или обрезных досок и реек. Шаг обрешетки подбирается с учетом технических параметров покрытий.

Стыковать элементы обрешетки по длине следует на стропиле, закрепляя каждый из концов гвоздями или скобами

Контробрешетка

Этот элемент конструкции стропильной системы устанавливается только для теплых крыш с утеплителем из минеральной ваты. Задача контробрешетки – обеспечивать эффективную естественную вентиляцию подкровельного пространства.

Схема устройства кровли

Минеральная вата очень негативно относится к увеличению показателей относительной влажности, показатели ее теплопроводности увеличиваются в разы, эффективность утепления существенно понижается. Кроме того, длительный контакт влажной минваты с деревянными конструкциями стропильной системы становится причиной появления гнилостных процессов со всеми негативными последствиями. Никакие самые современные парозащитные барьеры не могут полностью исключить проникновение пара в вату. Для удаления требуется вентиляция, но не накрывать утеплитель нельзя, холодный ветер выдувает теплый воздух, что также понижает показатели теплосбережения. Для решения проблемы используется специальная ветрозащита, позволяющая испаряться влаге и защищать минвату от ветра. Влага должна постоянно удаляться, для этого и делается контробрешетка. Между ветрозащитой и кровельными материалами есть продухи, процесс естественной вентиляции эффективно удаляет испарившуюся из минеральной ваты влагу.

Ветрозащитная пленка

Цены на ветрозащитные мембраны

Ветрозащитная мембрана

Кобылки

Применяются для экономного увеличения длины стропильных ног. К толстым доскам прибиваются тонкие, они не несут значительных нагрузок. За счет удлинения стропилин удается увеличить защиту фасадных стен деревянного дома, отрегулировать параметры карнизного свеса.

Кобылки

Наслонные и висячие крыши деревянных домов

Висячие крыши

В некоторых случаях в качестве упора могут служить балки потолочного перекрытия. Но так поступать следует очень осторожно и только в том случае, когда прочность балок позволяет выдерживать дополнительные нагрузки.

Висячие крыши

Схема — стропила со скользящей опорой и пропилами

Крыша с висячими стропилами

Практический совет. Если возникает крайняя необходимость делать вертикальные опоры на затяжках, то изготавливать их надо из нескольких скрепленных между собой тонких досок, установленных на ребро. Такие конструкции имеют существенно большее сопротивление на изгиб, чем брус такой же ширины.

Наслонные крыши

Монтируются на больших строениях, дополнительная жесткость стропильной системы обеспечивается за счет подкосов или горизонтальных прогонов, установленных на лежне.

Наслонные крыши

Наслонные стропила

Соединительные элементы для стропильных систем

Раньше конструкции собирались на обыкновенных гвоздях и скобах, отдельные элементы соединялись в запил. Это довольно трудоемкие работы, требуют практических навыков. В настоящее время редко можно встретить мастеров, использующих старые технологии, промышленность выпускает большой выбор металлических креплений, упрощающих и облегчающих процесс строительства крыши.

Наименование соединительного элемента	Назначение
Держатель стропильной ноги	Предназначен для крепления стропильной ноги к верхнему венцу или мауэрлату. В зависимости от особенностей конструкции обеспечивает жесткое или плавающее соединение. Плавающее соединение позволяет стропильным ногам во время усадки дома скользить, при этом не появляются непредусмотренные напряжения в узлах стропильной системы, она сохраняет все свои первоначальные параметры. Жесткий держатель стропильной ноги используется в тех случаях, когда вероятность усадки деревянного дома минимальная.
Опора бруса	Элемент дает возможность соединять два бруса под прямым углом, при этом нет надобности делать соединение в полдерева. Надо помнить, что все соединения такого типа заметно уменьшают несущие способности элементов. Чем больше их запиливать, тем тоньше становится балка или доска, соответственно, отрезанная часть не работает.
Крепежные уголки	Могут быть равносторонними и разносторонними, обыкновенными и усиленными. Наиболее часто используемые крепежные элементы, универсального назначения. Могут применяться как самостоятельные элементы или в дополнение к другим методам фиксации.
Угловой соединитель	Фиксирует положение двух примыкающих плоскостей конструкции, работает на разрыв.

Детали для крепления стропил

Способы крепления стропильных ног

Кроме этих стандартных соединительных элементов, могут применяться шпильки для соединения верхней части стропильных ног. Такое соединение имеет одну степень свободы, что позволяет компенсировать колебания размеров деревянного дома.

Схема конькового соединения стропильной системы

Соединение стропил в коньковой части

Соединение стропил металлическими накладками и болтами

Практический совет. Если правильно соединять несущие конструкции крыши, то обыкновенные гвозди по надежности ничем не уступают современным элементам. Кроме того, вбить несколько гвоздей намного проще и быстрее, чем вкручивать в каждую балку или доску по 5–8 саморезов.

И еще один нюанс. Количество саморезов должно быть в разумных пределах. Если их очень много, то прочность пиломатериалом заметно уменьшится, они могут расколоться даже при относительно небольших усилиях.

Количество саморезов должно быть в разумных пределах

Цены на различные виды крепежа для стропил

Крепеж для стропил

Практические советы

Каждый деревянный сруб может иметь свои проблемы, дадим несколько советов по их устранению.

Как выровнять плоскость стропильных ног по неровному венцу сруба

Такие ситуации возникают при строительстве дома из обыкновенного, а не оцилиндрованного бревна. Обыкновенное бревно имеет различные диаметры по длине, что не позволяет сделать идеально горизонтальной плоскость верхнего венца. А все стропильные ноги должны лежать строго в одной плоскости, это аксиома строительства любой крыши. Выравнивание положения нужно делать в такой последовательности:

1. На верхнем венце стены и на бревне конька разметьте места установки стропилин, учитывайте их шаг. Следите, чтобы стропила были параллельными друг к другу, постоянно проверяйте размеры. Имейте в виду, что посадочные места в бревнах верхнего венца нужно запиливать, после этого их не удастся на несколько сантиметров сдвигать для исправления ошибок при разметке.
   Шаг 1. Выполнение разметки

2. По краям бревен вбейте гвозди и натяните между ними нить. Нить обязательно надо натягивать по уровню, она указывает плоскость стропилин. Расстояние между нитью и верхним венцом и коньковым бревном должно быть максимально возможным, но не превышать ширину досок для стропилин.

   Шаг 2. Натянуты нитки

3. Против каждой метки, указывающей на положение стропилины, замерьте расстояние до нитки. Запишите его карандашом прямо на бревнах.
   Шаг 3. Замер расстояния от нитки до бревна

4. Уберите нить, замерьте ширину доски первой стропилины. Подсчитайте разность между шириной доски и провисом нити в конкретном месте, разница – это глубина запила бревна. Такие же действия следует повторять для каждой стропилины. Губина резания будет различной, но все ноги окажутся строго в одной плоскости.

   Шаг 4. Замер ширины доски

Для того чтобы можно было быстрее измерять глубину прорезания цепной пилы, сделайте на шине метки через каждый сантиметр. Это позволит контролировать работы одновременно с пропиливанием, а не вынимать каждый раз пилу для проведения замеров.

Метки на пиле

Выполнение пропила

Установка стропилины в пропил

Как исправить фронтон

Исправлять его приходится после нерадивых строителей сруба. Если они элемент не закрепили должным образом, то со временем он обязательно наклонится в ту или иную сторону. Делать на таком доме стропильную систему нельзя, брак надо исправлять.

1. Прибейте укосину поверх установленных стропил, она должна держать вместе не менее 4–5 элементов стропильной системы. Это нужно для обеспечения необходимой жесткости.
2. Удалите укосину, которая ранее фиксировала положение фронтона.
3. Наживите толстую доску с обратной стороны фронтона и большими струбцинами прижимайте ее к стропильной ноге.

Укосина

Работайте осторожно, периодически обухом топора или кувалдой постукивайте по брусьям фронтона, так они легче будут ложиться на свое место. Имея практический опыт, можно полностью выровнять фронтоны.

Видео –  Выравнивание стропил

как рассчитать строение кровли, какой материал для покрытия выбрать, как своими руками сделать монтаж, инструкция

Содержание статьи:

1. Устройство пристройки – возможность обновить старый дом
2. Какую крышу построить на деревянном доме
3. Возведение новой стропильной системы
4. Устанавливаем стропила четырехскатной кровли
5. Возможности новой теплоизоляции в старом доме

По мере развития новейших технологий появляется современное оборудование и материалы, способствующие улучшению строительной индустрии. Поэтому для тех, кто еще думает о том, как построить крышу деревянного дома, предлагается масса различных вариантов. Такая конструкция способная придать строению новое очертание и форму.

Для большинства владельцев даже старый и обветшалый дом является экологически чистым жильем, которое в отличие от многоэтажек мегаполисов возведено из натуральных материалов, за счет чего в нем создается особая атмосфера тепла и уюта. Древесина является хорошим теплоизоляционным сырьем, которое может использоваться для удержания навесной стропильной конструкции, а правильная обработка продлит срок эксплуатации деревянных элементов.

Оптимальным вариантом обновления дома станет дополнительная пристройка в виде легкой веранды или комнаты. Немаловажно, чтобы все элементы крыши деревянного дома были возведены, не нарушая его архитектуры.

За счет обустройства новой крыши и дополнительных пристроек можно получить абсолютно новое жилище, как оформленное внешне, так и внутри. Вопрос о выборе материала для строительства, а также кровельной системы стропил является самым важным уже на подготовительном этапе по реализации созданного проекта крыши.

На данный момент застройщики стремятся сделать крышу не только надежной, но и эстетически привлекательной и оригинальной, что также учитывается в ходе разработок. Возводится конструкция с учетом нескольких требований. Так, материал для крыши деревянного дома и ее форма подбирается, исходя из особенностей дерева (вероятности усадки, разбухания). Коэффициент усадки сырого бревна равен 10%, профилированного сырого бруса – 5%, высушенного (клееного) бруса – 3%.

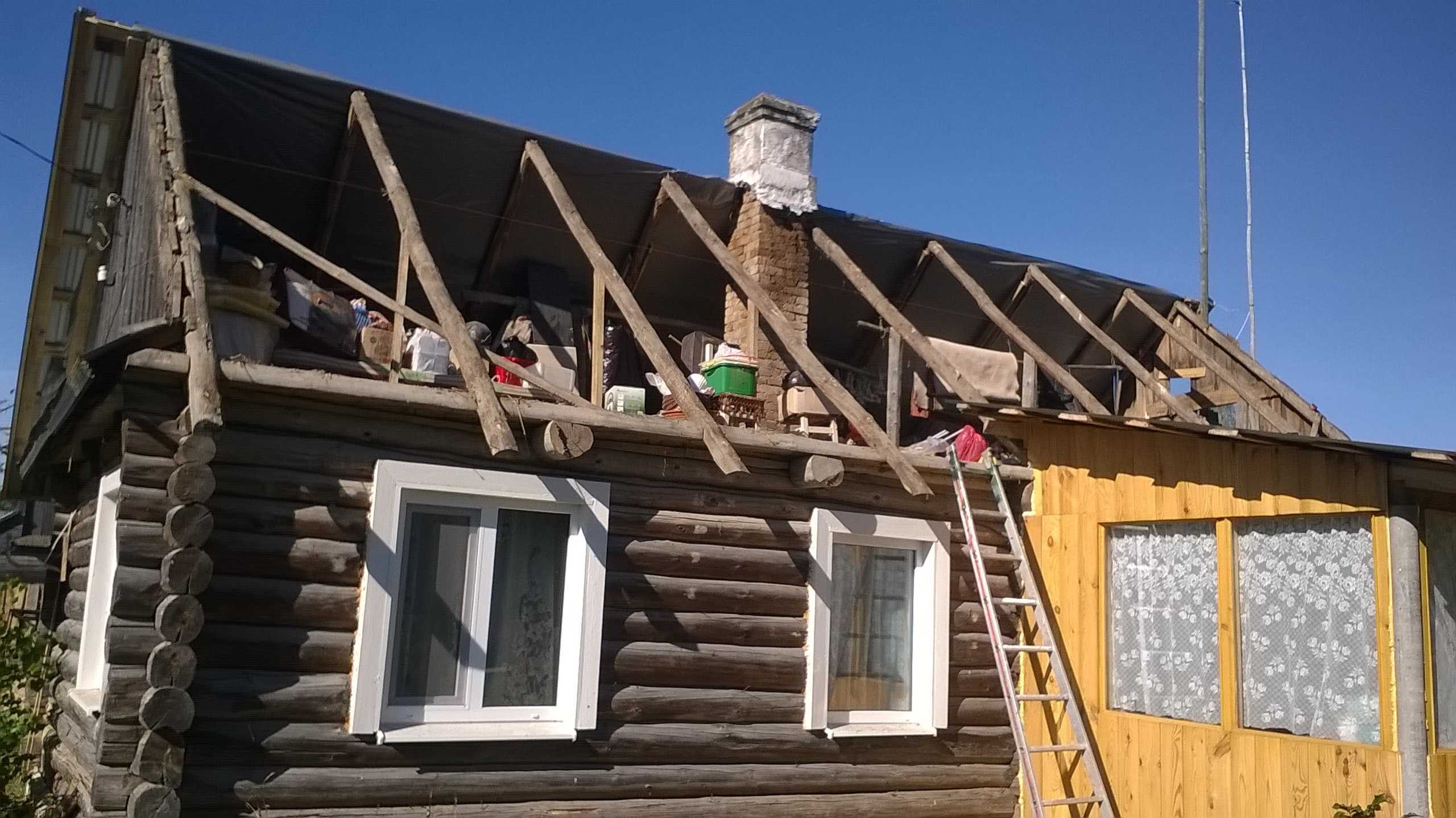

Устройство пристройки – возможность обновить старый дом

Перед тем как переделать крышу деревянного дома для новой пристройки, нужно проверить ее состояние. Если кровля не требует ремонта, то достаточно будет одного дополнительного ската. Фундамент легкой веранды представляет собой столбчатую бетонную конструкцию, обвязанную под каркас. В обвязке крепятся лаги пола. Поскольку усадка используемых в строительстве материалов проходит неравномерно, то не следует жестко сцеплять стыковочные узлы между старым домом и новой верандой.

Несмотря на то, что капитальный ремонт деревянных строений и их пристроек может потребоваться спустя несколько десятков лет, крыша же подвергается негативному природному воздействию и изнашивает достаточно быстро, поэтому требует своевременной замены. Прежде чем приступить к работе, нужно подобрать, чем покрыть крышу деревянного дома, какой формы она будет, и на какую стропильную систему она сможет опереться. Популярная статья: «Капитальный ремонт крыши многоквартирного дома — способы».

Какую крышу построить на деревянном доме

Следует помнить о том, что односкатная или плоская крыша для деревянных домов абсолютно не подходит. Из-за подобных форм задерживается большое количество влаги от осадков, которая со временем разрушает все здание. Внешне деревянный дом с односкатной крышей выглядит очень просто и напоминает больше дворовую пристройку, чем жилище.

Специалисты рекомендуют возводить крыши в виде следующих конструкций:

• стандартной двухскатной;
• четырехскатной;
• многошипцовой.

Такая конфигурация позволяет удалять с кровли дождевую воду, а снеговые массы под собственным весом сами сползают с нее. Преимуществом такой крыши является свободное чердачное пространство, наличие отличной теплоизоляции, большие кровельные свесы, благодаря которым возможно выведение атмосферных осадков далеко от стен.

При сравнении с разными устройствами кровель видно, что строение крыши деревянного дома кардинально от них отличается. В случае ошибок при монтажных работах придется понести дополнительные расходы.

Самым экономичным вариантом будет строительство двухскатной крыши (прочитайте: «Как самому сделать двухскатную крышу»), однако, во многих случаях домовладельцы останавливают выбор на четырехскатной кровле. Она не только защитит от непогоды, но будет надежной и респектабельной конструкцией. Такая крыша возводится из сложной стропильной системы, поэтому к созданию проекта нужно подойти серьезно, а за работу браться при наличии необходимых навыков.

Всего существует две разновидности четырехскатных крыш: вальмовые и шатровые. Вальмовая форма крыши деревянного дома выглядит в виде двух фасадных трапециевидных скатов и двух треугольных торцевых плоскостей (вальм). Наклон кровельных скатов может быть разным, что придает кровле ломаную форму. В устройстве крыши дома не предполагаются фронтоны, а чердачные окна вставляются в кровельных скатах.

Особенностью шатровой кровли является пирамидальная форма, где все четыре ската одинаковы, а их вершины соединяются вверху. В стропильную систему входит четыре накосные (диагональные) стропила, которые соединяются в коньковом узле. Такая крыша лишена фронтонов и конькового прогона. Шатровая крыша, как правило, используется для небольших квадратных построек (прочитайте: «Шатровая крыша: конструкция и чертеж»).

Четырехскатная кровля отличается тем, что имеет дополнительные виды крыш деревянных домов: полувальмовую, мансардную, вальмовую. Они отличаются небольшими изменениями стропильной конструкции.

Возведение новой стропильной системы

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Устройство надежной кровельной конструкции получается за счет сложной стропильной системы, строительство которой должно начинаться с создания проекта. При расчете уделяется внимание ожидаемым постоянным и временным нагрузкам: общему весу крыши, атмосферным факторам. Коэффициент запаса прочности должен составлять от 1,4 и более. Здесь же определяются с устройством (наслонное, висячее) и размером стропил и кровельных элементов. Для снижения нагрузки на стропильную систему выполняется установка раскосов, а предотвратить ее расшатывание можно специальными затяжками.

Перед тем как строить крышу деревянного дома, подбирается угол ее наклона. В регионах, где постоянные сильные ветра или незначительное количество осадков, нужен небольшой наклон кровли. В случае высоких снеговых нагрузок, либо частых дождей, крышу делают с уклоном от 45 и более градусов. Главными факторами выбора наклона кровельных скатов являются: уровень атмосферной нагрузки, использование чердачного пространства, особенности покрытия.

Стропила укладываются снизу вверх без мауэрлата – вместо него основой для крепления становится верхнее бревно или брус. Далее устанавливается коньковый брус. Для удобства можно пользоваться ватерпасом и отвесом. От того, насколько точно застройщик рассчитает высоту конька и его размещение, будет зависеть надежность стропильной системы.

Стандартное устройство крыши деревянного дома с четырьмя скатами возводится из накосных (диагональных) стропил. Для них используется брус, либо сдвоенная доска, поскольку основная нагрузка придется именно на них. Чтобы увеличить прочность конструкции, стыки опорных элементов дополняются стойками-опорами. Правильным будет расположение опор на ¼ длину диагональной ноги от конькового прогона. В случае с четырехскатной крышей выполняется крепление дополнительных укороченных стропил – нарожников, благодаря которым нагрузка будет распределена по диагональным стропилам, а деревянная конструкция крыши станет еще прочнее.

Чтобы понять, как рассчитать крышу деревянного дома, следует изучить всю систему ее строительства (подробнее: «Как рассчитать крышу дома: материалы и конструкция»). Так, крепление нарожных стропил выполняется с одной стороны к мауэрлату, а с другой – к накосным стропилам. Нарожники должны располагаться строго параллельно друг друга и в одной плоскости с боковыми скатами. Укрепить несущую способность стропил можно при помощи брусков (сечение – 50×50), которые прибиваются снизу к стропильным ногам по обе стороны. Нарожники, прибитые к брускам, не должны сходиться с ними в одной точке.

Устанавливаем стропила четырехскатной кровли

В данном случае монтаж крыши деревянного дома начинается с накосных стропил, которые требуют особого внимания относительно некоторых моментов:

• стропила изготавливаются из удвоенных по прочности стройматериалов;
• верхняя часть стропил подвергается наибольшей нагрузке, поэтому в этом месте необходимо их сращивание, также для их усиления монтируются вертикальные стойки;
• изготовление диагональных стропил требует дополнительного запаса по длине;
• для усиления важных узлов крепления используются скобы или скрутки из проволоки.

В зависимости от того, какие типы крыш деревянных домов выбирают владельцы, возводится и стропильная система, а кровельный пирог устраивается по одной схеме из слоя пароизоляции, контробрешетки, гидроизоляционного материала, обрешетки, кровельного покрытия. Такая прослойка защитит от атмосферного воздействия, а за счет обрешетки распределится кровельная нагрузка. Читайте также: «Варианты замены кровли на старом доме – как заменить крышу своими руками».

Обрешетка кладется на систему стропил уже поверх гидроизоляционного слоя, зафиксированного контробрешеткой для вентилируемого зазора, через который будет удаляться влага из утеплителя. Образование конденсата на крыше деревянного дома или его пристройках практически исключено, поскольку древесина имеет свойство «дышать» и впитывать испарения.

Вопрос о том, чем крыть крышу деревянного дома, относится к основным, поскольку именно кровельный материал защищает конструкцию от влаги – главного врага. Из-за влаги повреждается стропильная система, начинает гнить, уровень теплоизоляционной эффективности резко снижается. Пароизолирующий слой на крыше сооружается из инновационной мембранной пленки, под которой в обязательном порядке нужно оставить небольшое расстояние для вентиляции.

Возможности новой теплоизоляции в старом доме

Новая крыша и пристройка должны быть надежно утеплены. Если чердак не будет использоваться в качестве дополнительной жилой площади, как на фото, то внутреннее утепление крыши может отсутствовать – утепляется только пол. Жилую мансарду нужно утеплить.

До начала монтажа утеплителя тщательно проверяются все деревянные детали на наличие дефектов, сырости, гнили. Для продления срока службы древесину пропитывают антисептиком. Особое внимание уделяется электропроводам, отопительным системам, водоснабжению. Как только все будет готово, начинаются работы по утеплению.

На данный момент утепляется крыша деревянного дома своими руками минеральной (Isover) и базальтовой (Rockwool) ватой, предлагаемой как в виде рулонного, так и плиточного материала. Низкая теплопроводность и высокое сопротивление к возгоранию считаются главными ее преимуществами.

Чтобы общий вес крыши домов и новых пристроек не сильно увеличивался, ее покрывают легкими материалами: металлочерепицей, шифером, еврочерепицей, ондулином. Укладка облицовки выполняется, как и на крышах других типов, от карниза до конька с учетом нахлеста. При таком монтаже влага под кровлю не будет проникать.

Деревянный дом, сруб, проектирование, строительство

Профессиональные услуги по деревянному строительству для проектов любого масштаба

Все услуги

Скачать

Мы можем что-нибудь сделать для вас?

Свяжитесь с нами, мы с нетерпением ждем вашего ответа.

Узнайте больше о деревянных и кровельных конструкциях KOCH

Деревянные дома и переоборудование подкровельного пространства из одних рук
Мы предлагаем очень широкий спектр услуг.

Будь то новый сборный деревянный дом или ремонт, световые люки или энергетический консалтинг – мы будем рады проконсультировать вас по всем вопросам в области деревянного и кровельного строительства.

Мы разрабатываем индивидуальные концепции, точно соответствующие вашим пожеланиям и потребностям. Разнообразие практически не ограничено.

На строительной площадке кровельщики и плотники работают рука об руку для комплексного решения из одних рук.
Смотрите сами.

Специализированный персонал

Наши специалисты проходят постоянное обучение, чтобы обеспечить наилучшие результаты.

Консультация

Профессиональные консультации по всем аспектам строительства деревянных домов и крыш.

• Плотницкие работы

Плотницкие работы

Спектр наших услуг начинается с установки слухового окна или простого светового люка и заканчивается изготовлением полной фермы крыши. №
Все полностью соответствует вашим индивидуальным пожеланиям.

• Деревянное домостроение

Строительство деревянного дома

Вам нужно больше места для жизни?

Koch Construction Group может воплотить ваши желания в жизнь. Стройте методично, безопасно и энергоэффективно.

Преобразовав пространство под крышей или пристроив деревянный дом, вы создадите больше жилой площади для себя, а также повысите стоимость своей собственности и сможете пользоваться существующими строительными услугами.

Именно использование дерева в качестве материала в домостроении обеспечивает экономичное и быстрое строительство. Деревянные элементы намного легче бетонных или каменных, что особенно выгодно с точки зрения конструкции. В любое время года строительные требования могут быть реализованы за 2-3 дня – внутренняя отделка возможна сразу без необходимости времени на просушку.

Будь то расширение, пристройка или новое строительство сборного дома: мы сопровождаем вас от планирования до реализации.

• Ремонт крыши

Реновация крыши

Знаете ли вы, что модернизация и ремонт крыши могут сэкономить до 30% расходов на отопление?
Результатом является значительное улучшение самочувствия при значительном снижении затрат на электроэнергию.
Двускатная, односкатная или плоская крыша. Будь то изоляция кровли, покрытие кровли новой черепицей или озеленение кровли: мы будем рады подробно проконсультировать вас в личной беседе.

• Кровельные работы

Кровельные работы

Крыша имеет решающее значение как для первого впечатления, так и для поддержания стоимости вашей собственности. Мы ваш компетентный партнер для вашей крыши со всеми ее компонентами.
Мы будем рады проконсультировать вас по следующим вариантам:
Кровля из кирпича и бетонной черепицы
Шиферная крыша
Металлические конструкции крыши
Гидроизоляция плоской крыши
Зеленая крыша
Навес

• Фасады

Фасады

В задачи наших кровельщиков и плотников также входит проектирование и изготовление прочных фасадов, защищающих ваше здание от воздействия окружающей среды.
Благодаря использованию различных материалов возможности дизайна не ограничены.
Мы будем рады посоветовать Вам следующие варианты:
Фасады из шифера
Фасадные панели
Фасады под кирпич
Фасады из дерева

• Навес/садовый навес:

Навес/садовый сарай:

Каждый комплект сделан прочным и функциональным. Благодаря использованию натурального дерева решения можно адаптировать к местным условиям. Мы реализуем ваши пожелания с учетом конструктивных требований и технических возможностей.
Мы найдем решение с учетом вашей идеи.

• Сантехника/металлическая крыша

Водопровод/металлическая крыша

Двойная фальцевая кровля гармонирует как с традиционной, так и с современной архитектурой.

Мы изготавливаем металлические крыши, водосточные желоба, водосточные трубы, облицовку дымоходов, обшивку эркеров, облицовку стен и парапетов из титано-цинкового, медного, цветного алюминия или нержавеющей стали по вашим индивидуальным требованиям. Металлочерепица и облицовка фасада (профнастил или профнастил) также могут изготавливаться в теплоизоляционном исполнении.
Все полностью соответствует вашим индивидуальным пожеланиям.
Будем рады подробно проконсультировать Вас по этому поводу при личной встрече.

• Строительство залов/строительство помещений

Строительство павильонов/строительство объектов

Древесина становится все более популярной в строительстве как экологичный строительный материал, в том числе в общественном, коммерческом и сельскохозяйственном секторах. Мы также строим сборные залы (например, склады, промышленные залы, многоцелевые залы, мастерские), а также офисные и административные здания из дерева.

Мы предлагаем вам современные, долговечные и экономичные решения для вашего проекта. При этом мы выполняем ваш проект от планирования до реализации и удовлетворяем ваши индивидуальные потребности, потому что ваша собственная идея всегда будет уникальной.
