Строительство из газобетона: что это, плюсы и минусы материала
Дома из газобетона в Нижнем Новгороде
Представленные на сайте нашей компании проекты домов из газобетона наилучшим образом иллюстрируют не только многообразие предлагаемых нашими проектировщиками планировочных решений, но и производственные возможности ООО «Стройпрофи-НН».
Среди предложенных вариантов Вы можете выбрать как просторный двухэтажный коттедж, так и более скромные проекты домов из газобетонных блоков. Каталог «Стройпрофи-НН» насчитывает более двух тысяч проектов, среди которых Вы непременно сможете подобрать тот, который подойдет именно Вам.
Подборка проектов домов из газобетонных блоков, представленная на сайте нашей компании, содержит в себе огромный выбор готовых архитектурно-планировочных решений. Даже самый требовательный заказчик сможет найти среди них идеальный для себя вариант, будь то большой дом в несколько этажей, или же напротив бюджетное загородное жилье.
Компания «Стройпрофи-НН» не только создает проекты домов из газобетона. Наличие мощной материально-технической базы и штата опытных специалистов-строителей позволяет нам претворить любой из этих проектов в жизнь.
Облегчит процесс выбора присутствующий на нашем сайте специальный фильтр. Он служит для организации поиска оптимального проекта дома из газоблока под ключ. Нижний Новгород и область предоставляют широкий выбор как новых площадок для застройки, так и участков на вторичном рынке. Значительное разнообразие типов рельефа на территории нашего региона обуславливает необходимость учитывать эстетические особенности окружающего ландшафта при выборе дизайна дома. С помощью нашего сервиса подбора проектов без труда можно найти дом, который подойдет именно Вам и Вашей семье.
Подбор осуществляется по ряду критериев:
- Стоимость. Значимый для недвижимости фактор, значительно влияющий на окончательный выбор. Фильтр на сайте нашей компании поможет определиться с тем, какой именно дом из газоблоков Вам необходим. Система отсортирует подходящие проекты, в зависимости от цен на них.
- Метраж. Данный показатель влияет на многие аспекты строительства: начиная от сроков, в которые дом из газобетона будет возведен под ключ и заканчивая тем, какова будет его цена.
- Этажность. Преимущества двухэтажного дома очевидны: при равной площади, занимаемой на участке, двухэтажный коттедж из газобетона имеет вдвое большую жилую площадь по сравнению с одноэтажным.
Компания «Стройпрофи-НН» стремится придерживаться наиболее прозрачной и лояльной по отношению к заказчику ценовой политики. Ознакомиться с общим порядком цен на тот или иной дом из газобетона Вы можете непосредственно на нашем сайте. Для получения более детальной информации потребуется связаться с нашими менеджерами.
Наконец, в рамках проекта на строительство дома из газоблока под ключ, Вы получите полный пакет сметной документации, представляющий собой точную калькуляцию стоимости всей совокупности работ, стройматериалов и сопутствующих любому строительству расходов.
Сколько стоит построить дом из газобетона
Если Вы желаете, чтобы дом под ключ обошелся недорого и его возведение не затянулось, строить из данного материала – оптимальное решение. Определить, сколько стоят дома из газобетона, возводимые нашей компанией в Нижнем Новгороде по тому или иному проекту, можно, воспользовавшись имеющимся на сайте калькулятором.
Можно получить актуальную информацию также связавшись с менеджерами ООО «Стройпрофи». Наши специалисты не только проконсультируют Вас по ценам на понравившийся дом или коттедж из газобетона, но и ответят на все сопутствующие вопросы.
Выбирая сотрудничество с нами, Вы обеспечиваете себя долговечным, современным и надежным жильем, которое обеспечит максимальный уровень комфорта.

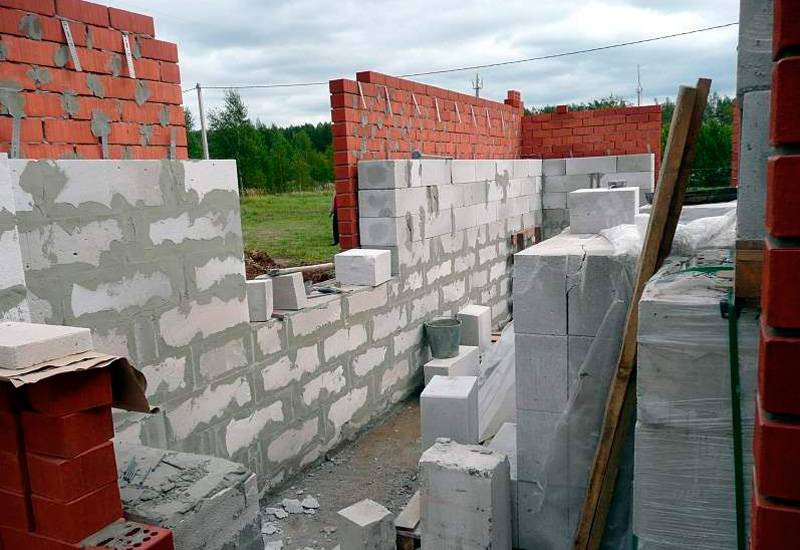

Строительство дома из газобетона: особенности и преимущества
Автоклавный газобетон — современный материал, идеально подходящий для строительства самых различных зданий: от недорогих одноэтажных домов до коттеджей премиум-класса. Сочетая в себе свойства дерева и камня, этот материал, состоящий из кварцевого песка, цемента, газообразователя и небольшого количества извести, обладает такими существенными достоинствами, как отличная тепло- и звукоизоляция, пожаробезопасность, высокая морозостойкость, экологичность. Другая причина, по которой так популярно сегодня строительство из газобетона — особая прочность материала, получаемся в результате автоклавирования — специальной обработки ячеистого бетона в печи при повышенном давлении и температуре до 200 °C.
Строительство дома из газобетона — разумное решение, если вы хотите застраховать себя от неприятных неожиданностей вроде образования мостиков холода из-за неплотно прилегающих друг к другу элементов конструкции. Такие «сюрпризы» часто встречаются в панельно-каркасных строениях, в домах из газобетона — никогда. Почему? Всё дело в том, что газобетонные блоки, произведенные по автоклавной технологии, отличаются очень точной геометрией — отклонения не превышает 2 мм по длине и 1 мм по ширине.
Строительство из газобетона экономично. Стенам из этого материала не нужна дополнительная теплоизоляция. Для наружной отделки можно использовать практически любой материал, а для внутренней — достаточно нанести на стены шпаклевку тонким слоем около 2 мм.
Строительство дома из газобетона, обладающего великолепной паропроницаемостью — оптимальный вариант для тех, кто заботится о своем комфорте и здоровье близких. Автоклавный газобетон не токсичен.
Более того, он «дышит», как и самый экологически чистый материал — дерево.
И самое главное: строительство из газобетона не требует долгой подготовки, специального оборудования и бригады мастеров-профессионалов. Работать с этим материалом просто и удобно: он легко пилится, режется и обретает любые формы.
Но прежде чем начать строительство дома из газобетона, обратите внимание на следующие нюансы:
1. Крайне важно исключить возможность прямого заливания газобетонных блоков во время их хранения (блоки не должны лежать под водостоком и плавать в луже). Если стройка затягивается или откладывается на неопределенный период, необходимо прикрыть кладку рубероидом или обыкновенной полиэтиленовой пленкой.
2. Основные инструменты, которые вам понадобятся в процессе строительства из газобетона — ручная пила или электрическая ленточная пила, обеспечивающая более высокую точность подрезки; ручная ножовка или штроборез; шпатель, зубчатая каретка или ковш для клеевого раствора, обеспечивающие равномерное распределение клея по поверхности блоков, а также терка для выравнивания кладки.
3. Выбирая клей для ячеистого бетона, внимательно изучите указания производителя на этикетке и следуйте им во время строительных работ. Не забывайте: перед нанесением клея блоки необходимо обязательно очистить от пыли и увлажнить — так вы обеспечите безупречную адгезию клея к поверхности блока.
Осталось только убедиться на личном опыте: строительства из газобетона — несложная задача, если вам известна пошаговая технология процесса «от» и «до», подготовленная специально для желающих построить дом собственными силами. Изучайте, пользуйтесь и гордитесь результатом!
Также на нашем сайте можно прочитать сравнительую статью газобетона с другими строительными материалами «Из чего построить дом?».
Способ возведения стен из автоклавного газобетона (AAC)
Настоящее изобретение относится к новой строительной системе, включающей внешнюю стену из автоклавного газобетона (AAC), прикрепленную к каркасу здания с помощью строительных зажимов и герметизированную пеноуретановой изоляцией.
Существует множество обычных строительных систем, используемых для проектов жилых и легких коммерческих зданий, в которых используется обшивка поверх деревянных и/или легких стальных каркасов в сочетании с изоляцией и компонентами внешней облицовки, которые не допускают утечки, теплового моста, инфильтрации воздуха, гниения , нападение насекомых, плесень и грибок, а также уязвимость к огню.
Например, патент США. № 6510667, Cottier et al. раскрывают способ возведения стены, который включает этапы возведения жесткого каркаса и прикрепления цементных листов, армированных волокном, к передней и задней сторонам каркаса для образования между ними пустоты. Затем эту пустоту заполняют бетонным раствором с легким заполнителем и дают затвердеть. Суспензия легкого заполнителя для заполнения пустот, образованных между листами, может иметь обычный состав и может включать измельченный скрап вспененного полистирола («зерно») или гранулы вспененного полистирола. Цементные листы могут содержать отвержденный в автоклаве продукт реакции метакаолина, портландцемента, кристаллического кремнеземного материала и воды.
патент США. В US 6,532,710 Terry раскрывает сплошную монолитную бетонную изолированную стеновую систему, состоящую из 100% бетонной конструкции на внутренних и наружных стенах зданий. Строительные материалы состоят из обычного бетона, который заливается в полость между двумя стойками, образуя стены по всему периметру здания. Высокоячеистый, легкий материал из кварцита, извести и воды, известный как автоклавный газобетон (AAC), используется в качестве «неподвижной» формирующей системы наружных и внутренних стен. Две стены AAC проходят по всему периметру соответствующего здания. Две стены предназначены для образования полости, в которую заливается бетон. Анкерные болты, которые глубоко вкручены в каждую сторону стен, свисают в полость. В целях изоляции два листа фольгированной изоляции крепятся к внутренней стороне наружной стены с помощью анкерных болтов. патент США. 7204060, Hunt раскрывает систему для изготовления конструкций с использованием автоклавного ячеистого бетона. Первым этапом является строительство стеновой системы, которая включает в себя первый ряд удлиненных фундаментных блоков из газобетона для размещения на предварительно построенном фундаменте.
патент США. №3,943676, Ickes раскрывает модульный блок строительной стены, содержащий слой жесткого пенопласта и бетонный слой, тесно связанные друг с другом вдоль поверхности раздела между слоями. Армирующий мат из проволочной сетки заделан в слой жесткого пенопласта и проникает с помощью анкерных элементов в слой бетона, в который также может быть встроен дополнительный мат из проволочной сетки. Опубликованная патентная заявка США № 2008/0016803, Bathon et al. описывают древесно-бетонную композитную систему, которая включает деревянную строительную деталь, промежуточный слой и бетонную строительную единицу. Одиночный промежуточный слой состоит, например, из пластиковой пленки, пропитанной бумаги, битумного картона, пластикового изоляционного слоя, минерального изоляционного слоя, органического изоляционного материала, регенерирующего изоляционного материала и насыпных и/или наносимых материалов. , которые связываются и/или затвердевают в более позднее время, т.е. гудрон, клей, пластмассовые смеси.
Ассортимент видов бетона, пригодных для бетонного строительного узла, включает газобетон. В опубликованной патентной заявке США № 2007/0062151 Smith раскрывает композитную строительную панель, которая включает в себя каркас и бетонную плиту из газобетона. К элементам каркаса крепится армирующий слой. Каркас ориентирован к внутренней стороне конструкции, а бетонная плита ориентирована к внешней стороне конструкции. Открытая рама обеспечивает полости для установки сантехники, электропроводки и изоляции. Опубликованная заявка на патент США № 2008/0010920, Andersen раскрывает способ строительства зданий, в котором блоки и панели, изготовленные из газобетона автоклавного твердения, используются в качестве конструктивных элементов, в том числе изолированные панели, имеющие сердцевину из жесткого пенополиуретана/полискоцианурата, прикрепляются к конструктивным элементам с помощью металлических анкерных зажимов. Опубликованная патентная заявка США № 2005/0284100, Ashuah et al. раскрывают секцию стены, имеющую структуру, подобную сэндвичу, которая включает в себя внешнюю вертикальную панель и внутреннюю вертикальную панель, расположенные на расстоянии друг от друга в параллельном отношении, дополнительно включающую вертикальный изолирующий слой.
Внешняя панель может быть построена из строительных блоков из бетона или газобетона. Внутренняя панель может быть изготовлена из деревянной панели. Между панелями имеется пространство, «сердцевина» которого включает вертикальный слой бетона. Наружная поверхность внешней панели покрыта слоем покрытия, состоящим из материалов, выбранных из группы, состоящей из камня, мрамора, строительного раствора, дерева, алюминия, стекла, фарфора и керамики. Опубликованная патентная заявка США № 2001/0045070, Хант, Кристофер М., раскрывает автоклавные газобетонные панели, а также способ изготовления и использования таких панелей, специально для строительства жилых домов.
В дополнение к обычным строительным системам, в которых используется обшивка деревянных и/или легких стальных каркасов в сочетании с изоляцией и компонентами внешней облицовки, в других традиционных строительных технологиях используются наружные стены, состоящие из газобетона автоклавного твердения (AAC).
Автоклавный газобетон (AAC) представляет собой конструкционный продукт, состоящий из смеси цемента, извести, воды, песка и алюминиевой пудры.
Для производства газобетона цемент смешивают с известью, кварцевым песком, водой и алюминиевой пудрой и заливают в форму. Реакция между алюминием и цементом вызывает образование микроскопических пузырьков водорода, расширяющих цемент примерно в пять раз по сравнению с его первоначальным объемом. После испарения водорода газобетон нарезают по размеру и пропаривают в автоклаве.
Целью настоящего изобретения является преодоление или существенное улучшение, по крайней мере, некоторых недостатков традиционных методов строительства посредством разработки строительной системы, которая включает наружную стену из газобетона автоклавного твердения (AAC), прикрепленную к стандартному каркасу здания посредством строительные зажимы и герметизированы впрыскиваемой изоляцией из пенополиуретана.
Строительная система по настоящему изобретению обеспечивает множество преимуществ при строительстве жилых и коммерческих зданий, включая, помимо прочего: обеспечение высокой теплостойкости; предотвращение образования тепловых мостов; обеспечение повышенной защиты от повреждения водой, паром, огнем, гниением, плесенью или грибком, повреждением морозом и повреждением насекомыми; ударопрочность; снижение потребности в покраске или обслуживании; отсутствие каких-либо токсичных соединений; обеспечивая больший акустический барьер и обеспечивая большую прочность на сдвиг.
Кроме того, строительная система имеет малый вес для транспортировки и строительства и совместима с существующей сантехникой, электропроводкой, кровлей, наружной штукатуркой и обычно используемой внутренней отделкой.
Настоящее изобретение включает составную строительную систему, соединяющую раму и бетонные блоки из газобетона, причем система включает: несущую раму и, по меньшей мере, один промежуточный слой пенополиуретана, строительный блок из газобетона, в котором одна сторона бетонной конструкции из газобетона блок обращен к несущей раме, и, кроме того, по меньшей мере один промежуточный слой пенополиуретана расположен между несущей рамой и конструктивным элементом из газобетона, чтобы соединить несущую раму и бетон из газобетона; и множество соединительных устройств между несущей рамой и бетонным конструкционным элементом из газобетона.
В одном варианте осуществления настоящего изобретения несущая рама изготовлена, по меньшей мере, из одного материала из группы, состоящей из массивной древесины, древесных материалов, конструкционных изделий из дерева, древесных композитных материалов, стали и алюминия.
В другом варианте осуществления настоящего изобретения множество соединительных устройств содержит зажимы.
В дополнительном варианте осуществления настоящего изобретения каждое из множества соединительных устройств содержит по меньшей мере первую поверхность крепления для крепления к несущей раме и по меньшей мере вторую поверхность крепления для крепления к строительному элементу из газобетона.
В другом варианте осуществления настоящего изобретения строительный блок из газобетона содержит множество блоков из газобетона.
В одном варианте осуществления настоящего изобретения каждый из множества блоков AAC содержит по меньшей мере один паз для крепления к множеству соединительных устройств.
В другом варианте осуществления предмета изобретения наружная отделка, наносимая на наружную поверхность бетонной конструкции из газобетона.
В другом варианте осуществления предмета изобретения внутренняя отделка наносится на внутреннюю поверхность несущей рамы.
В одном варианте осуществления настоящего изобретения несущий каркас и бетонная конструкция из газобетона возводятся на бетонном фундаменте.
В другом варианте осуществления настоящего изобретения расстояние между несущей рамой и бетонной конструкцией из газобетона составляет от 1 до 4 дюймов.
В другом варианте осуществления настоящего изобретения зажимы изготовлены из материала, выбранного из группы, состоящей из металла и пластика.
В одном варианте осуществления настоящего изобретения соединительные устройства содержат по меньшей мере одно поперечное отверстие для ввинчивания шурупа, гвоздя или болта.
В другом варианте осуществления настоящего изобретения один промежуточный слой пенополиуретана имеет ширину от 2 дюймов до 8 дюймов.
Настоящее изобретение также включает способ возведения стены, включающий этапы: а) возведения несущего каркаса, образующего переднюю и заднюю стороны стены, на фундаменте; b) размещение первого множества соединительных устройств поверх фундамента снаружи несущей рамы, при этом каждое из первого множества соединительных устройств содержит блокировочный штырь, причем каждое из первого множества соединительных устройств размещается таким образом, что блокировочная заглушка проходит вверх от фундамента дистальнее несущей рамы; c) размещение первого множества блоков газобетона поверх размещенного первого множества соединительных устройств снаружи несущей рамы путем вставки стопорных штифтов размещенного первого множества соединительных устройств в нижний паз на каждом блоке газобетона таким образом, чтобы между несущей рамой и первым множеством блоков газобетона создается вертикальная внутренняя полость, при этом каждый блок газобетона дополнительно содержит верхний паз; d) размещение второго множества соединительных устройств поверх первого множества блоков AAC, при этом каждое из второго множества соединительных устройств содержит направленный вниз стопорный штырь и восходящий стопорный штырь, причем каждое из второго множества соединительных устройств размещены таким образом, что направленный вниз стопорный штифт вставлен в верхний паз первого множества блоков AAC, а направленный вверх стопорный штифт удален от несущей рамы; e) размещение второго множества блоков AAC поверх размещенного второго множества соединительных устройств таким образом, чтобы направленные вверх стопорные штифты размещенного второго множества соединительных устройств были вставлены в нижние пазы второго множества блоков AAC, так что первое и второе множество газобетонных блоков образует нижнюю наружную часть стены; f) размещение третьего множества соединительных устройств на втором множестве блоков AAC с использованием способа этапа e; g) повторение этапов e и f с использованием дополнительного множества газобетонных блоков и соединительных устройств для формирования наружной части стены и расширения вертикальной внутренней полости, разделяющей газобетонные блоки и несущую раму; h) нанесение внешней отделки на наружную поверхность газобетонных блоков; i) нагнетание уретановой пены в вертикальную внутреннюю полость и обеспечение возможности затвердевания и отверждения указанной уретановой пены; и j) нанесение внутренней отделки на внутреннюю часть несущего каркаса.
Настоящее изобретение дополнительно включает способ возведения стены, включающий этапы: а) возведения несущего каркаса, образующего переднюю и заднюю стороны стены, с раскосами на фундаменте; b) размещение множества уголков полок поверх фундамента снаружи несущей рамы, при этом каждый из уголков полок содержит вертикальную ножку и блокировочный штырь, причем каждый угол полки расположен так, что вертикальная ножка проходит в вверх от фундамента и контактирует с несущей рамой, а блокировочный штырь проходит в направлении вверх от фундамента, удаленного от несущей рамы; c) размещение первого множества блоков из автоклавного ячеистого бетона (AAC) поверх размещенного множества уголков полок снаружи несущей рамы путем вставки стопорных заглушек размещенного множества уголков полок в нижний паз на каждом блоке AAC , так что между несущей рамой и первым множеством блоков AAC создается вертикальная внутренняя полость, при этом каждый блок AAC дополнительно содержит верхний паз; d) размещение первого множества застежек-зажимов поверх первого множества блоков AAC, при этом каждый из застежек-зажимов содержит анкерную ножку, направленный вверх стопорный штифт и направленный вниз стопорный штифт, причем каждая застежка-клипса расположена так, что направленный вниз стопорный штифт вставлен в верхний паз первого множества блоков AAC, анкерная ножка проходит в направлении вверх и контактирует с несущей рамой, а направленный вверх стопорный штифт расположен дистально от несущей рамы; e) размещение второго множества блоков AAC поверх размещенного множества застежек-зажимов таким образом, чтобы направленные вверх стопорные штифты размещенного множества застежек-зажимов были вставлены в нижние пазы второго множества блоков AAC, так что первый и второй множество газобетонных блоков образуют нижнюю наружную часть стены; f) размещение второго множества застежек-клипс на втором множестве блоков AAC с использованием способа этапа d; g) повторение этапов e и f с использованием дополнительного множества блоков из газобетонных блоков и зажимов для формирования наружной части стены и расширения вертикальной внутренней полости, разделяющей блоки из газобетонных блоков и несущую раму; h) нанесение внешней отделки на наружную поверхность газобетонных блоков; i) нагнетание уретановой пены в вертикальную внутреннюю полость и обеспечение возможности затвердевания и отверждения указанной уретановой пены; и j) нанесение внутренней отделки на внутреннюю часть несущего каркаса.
В одном варианте осуществления предмета изобретения наружная отделка включает отделку на цементной штукатурке.
В одном варианте осуществления настоящего изобретения внутренняя отделка включает штукатурку.
В другом варианте осуществления настоящего изобретения пенополиуретан включает пенополиуретан.
В другом варианте осуществления настоящего изобретения полиуретановая пена имеет паропроницаемость менее одной проницаемости и тепловые характеристики R-5 на дюйм.
В одном варианте осуществления настоящего изобретения несущий каркас содержит материал, выбранный из группы, состоящей из дерева и металла.
В другом варианте осуществления настоящего изобретения фундамент представляет собой бетонный фундамент.
В другом варианте осуществления настоящего изобретения способ дополнительно включает этап крепления первого множества соединительных устройств к фундаменту.
В одном варианте осуществления настоящего изобретения способ дополнительно включает стадию добавления клея в верхние и нижние канавки газобетонных блоков перед размещением их на стене.
В другом варианте осуществления настоящего изобретения множество соединительных устройств или зажимов содержат материал, выбранный из группы, состоящей из металла и пластика.
В другом варианте осуществления настоящего изобретения верхняя и нижняя канавки газобетонных блоков имеют пространство глубиной 1/2 дюйма и шириной 1/4 дюйма.
В одном варианте осуществления настоящего изобретения вертикальная внутренняя полость, разделяющая стену из газобетонных блоков и несущую раму, имеет ширину от 1 дюйма до 6 дюймов.
В еще одном варианте осуществления настоящего изобретения способ дополнительно включает этап прикрепления вертикальных ножек множества уголков полок к несущей раме.
В другом варианте осуществления предмета изобретения способ дополнительно включает стадию прикрепления анкерных ножек множества зажимных застежек к несущей раме.
В другом варианте осуществления настоящего изобретения способ дополнительно включает стадию размещения выравнивающего цементного раствора в любых зазорах под установленным множеством уголков полок на фундаменте.
В одном варианте осуществления предмета изобретения уголки полки изготовлены из пултрузионного стекловолокна.
В другом варианте осуществления предмета изобретения полочные уголки содержат поперечное отверстие для приема шурупа, гвоздя или болта.
В другом варианте осуществления настоящего изобретения застежки-клипсы содержат поперечное отверстие для приема винта, гвоздя или болта.
В другом варианте осуществления предмета изобретения вертикальная ножка уголков полки содержит широкое основание, которое сужается по мере продвижения вверх, образуя наклонную поверхность, обращенную в сторону от несущей рамы.
Существуют дополнительные признаки изобретения, которые будут описаны ниже и которые составят предмет прилагаемой формулы изобретения. В этом отношении, прежде чем подробно объяснять по крайней мере один вариант осуществления изобретения, следует понимать, что изобретение не ограничивается в своем применении деталями конструкции и расположением компонентов, изложенных в следующем описании или проиллюстрированных.
на рисунках. Изобретение допускает другие варианты осуществления и может быть осуществлено на практике и реализовано различными способами. Кроме того, следует понимать, что фразеология и терминология, используемые здесь, предназначены для целей описания и не должны рассматриваться как ограничивающие.
Таким образом, были обрисованы в общих чертах более важные особенности изобретения, чтобы его подробное описание, которое следует, могло быть лучше понято, и чтобы настоящий вклад в уровень техники мог быть лучше оценен. Имеются дополнительные признаки изобретения, которые будут описаны ниже и которые составят предмет прилагаемой формулы изобретения. Они вместе с другими объектами изобретения, наряду с различными признаками новизны, которые характеризуют изобретение, указаны в пунктах формулы изобретения, прилагаемых к настоящему раскрытию и являющихся его частью.
Для лучшего понимания изобретения, его эксплуатационных преимуществ и конкретных целей, достигаемых при его использовании, следует сделать ссылку на прилагаемые чертежи и описательные материалы, на которых проиллюстрированы предпочтительные варианты осуществления изобретения.
Другие особенности и преимущества настоящего изобретения станут очевидными из следующего описания предпочтительного(ых) варианта(ов) осуществления в сочетании с прилагаемыми чертежами, которые иллюстрируют, в качестве примера, принципы изобретения.
Преимущества настоящего изобретения будут очевидны из следующего подробного описания примерных вариантов его осуществления, которое следует рассматривать вместе с прилагаемыми чертежами, на которых:
Фиг. 1 показан изометрический вид типичного угла стеновой системы в сборе.
РИС. 2 показан вид в разрезе узла стеновой системы у фундамента.
РИС. 3 показан вид сверху угловой стены и оконного косяка стеновой системы в сборе.
РИС. 4 показан вид в разрезе промежуточного этажа стеновой системы в сборе.
РИС. 5 показан вид в разрезе верха и подоконника стеновой системы в сборе у окна.
РИС. 6 иллюстрирует зажимную застежку стеновой системы в сборе.
РИС. 7 показана начальная деталь угла полки стеновой системы в сборе.
Хотя несколько вариантов настоящего изобретения были проиллюстрированы в качестве примера в предпочтительных или частных вариантах осуществления, очевидно, что дополнительные варианты осуществления могут быть разработаны в рамках духа и объема настоящего изобретения или его изобретательской концепции. Однако следует четко понимать, что такие модификации и адаптации находятся в пределах сущности и объема настоящего изобретения и включают, но не ограничиваются нижеследующей прилагаемой формулой изобретения, как изложено.
Раскрытое изобретение включает новую стеновую систему для жилого и легкого коммерческого строительства, которая включает блоки из ячеистого бетона автоклавного твердения (AAC). Эта стеновая система состоит из наружной стены, состоящей из автоклавных газобетонных блоков, соединенных с внутренним деревянным или металлическим каркасом. Автоклавный газобетон будет соединен с каркасом с помощью новых строительных зажимов. Кроме того, полость или пространство между каркасом и наружными стенами из автоклавных газобетонных блоков заполняется изоляцией из пенополиуретана, чтобы склеить каркас и стены вместе и обеспечить дополнительную изоляцию.
Наружная поверхность стен из автоклавного газобетона дополнительно покрыта цементной штукатуркой. Внутренняя часть каркаса также включает внутреннюю отделку.
РИС. 1-5 иллюстрируют вариант осуществления рассматриваемого способа возведения новой стеновой системы. В этом варианте несущий каркас 2 из дерева и/или тонколистовой стали возводится со стальными ветровыми связями 3 на обычном бетонном фундаменте 1 . Обшивка не применяется. ИНЖИР. 2 показан класс поверхности здания (не пронумерован) снаружи бетонного фундамента 1 . В одном варианте осуществления настоящего изобретения несущая рама 2 может крепиться к бетонному фундаменту 1 с помощью болтов (не показаны) на расстоянии от 3″ до 10″ внутрь от внешнего края бетонного фундамента 1 .
Уголок полки 4 или начальная деталь представляет собой непрерывный угол полки из пултрузионного стекловолокна, который привинчивается к несущей раме в горизонтальной плоскости для создания ровного начала.
Выравнивающий раствор можно добавить под уголки полок 4 в любые зазоры между уголками полок 4 и фундамент. Углы полки 4 имеют непрерывную блокировочную заглушку 4 a , которая входит в нижний паз блоков AAC 5 . Углы полки 4 также имеют вертикальную ножку 4 b , имеющую поперечное отверстие для винта 4 c для крепления уголка полки 4 к каркасу с помощью винтов или болтов.
Уголок полки 4 прикрепляется непрерывно вокруг основания несущей рамы 2 в горизонтальной плоскости поверх бетонного фундамента 1 . Блокировочные заглушки 4 и уголков полок 4 образуют ровную стартовую дорожку. Тонкослойный строительный раствор 6 толщиной от 1/16″ до ⅛″ укладывается поверх стартовой дорожки, а газобетонные блоки 5 укладываются на ровную стартовую дорожку. Каждый газобетонный блок 5 имеет по две канавки 7 сверху и снизу, которые могут иметь глубину примерно ½ дюйма и ширину ¼ дюйма.
Как блок AAC 5 укладывается на направляющую стартера, заглушки 4 a уголков полок 4 вставляются в нижние пазы 7 газобетонных блоков 5 .
В другом варианте осуществления настоящего изобретения клей может быть добавлен в канавки 7 для обеспечения дополнительного крепления блоков AAC 5 к уголкам полки и различным зажимам, раскрытым в предмете изобретения.
В одном варианте осуществления настоящего изобретения блоки из газобетонных блоков являются непроницаемыми для насекомых, легкими и изолирующими. В другом варианте осуществления настоящего изобретения ААС-блоки 5 может иметь толщину от 2 до 6 дюймов, высоту от 8 до 24 дюймов и длину от 24 до 48 дюймов. В предпочтительном варианте осуществления настоящего изобретения блоки AAC 5 имеют толщину 3 дюйма.
После первоначального комплекта газобетонных блоков 5 надеваются на стопорные заглушки полочных уголков 4 через нижние пазы 7 , в верхние пазы 7 вставляются клипсы-крепежи 8 .
Застежки-клипсы 8 могут быть изготовлены из пластика или металла. Как показано на фиг. 6, клипсы 8 состоит из базовой поверхности 8 A и три выступы, перпендикулярные базовой поверхности 8 A: Anchorage Leg 8 B, Interward Interlock 8 B, Interlock 8 B, Interlock 8 B, . 8 д. Застежки-клипсы 8 дополнительно содержат отверстие 8 e , проходящее через опорную ножку 8 b для вставки винта или болта 9 для крепления зажимов 8 к деревянному или металлическому каркасу. Зажимы 8 можно привинтить 9 к каркасным шпилькам, устанавливая газобетонные блоки 5 на расстоянии от несущей рамы 2 на расстояние от 1″ до 3″. Направленная вниз стопорная заглушка 8 d вставляется в верхние пазы 7 блоков AAC 5 , а направленная вверх фиксирующая заглушка 8 c вставляется в нижний паз 7 следующего слоя блоков AAC 5 .
В этом варианте осуществления предмета изобретения слои зажимных застежек 8 и блоков AAC 5 помещаются друг на друга и стыкуются с каркасом. В предпочтительном варианте осуществления настоящего изобретения смещение между несущей рамой 2 и блоками 5 AAC составляет 2 дюйма.
После установки газобетонных блоков 5 можно устанавливать окна 13 , двери, электропроводку и сантехнические системы конструкции здания.
В данном изобретении вертикальная полость между каркасом и стеной из газобетонных блоков 5 заполнена вспененным на месте пенополиуретаном высокой плотности с закрытыми порами 14 . Поскольку уретановая пена 14 является клейкой и конструкционной, все компоненты стены соединяются в единую композитную конструкцию высокой прочности. В одном варианте осуществления предмета изобретения пенополиуретан 14 может быть водонепроницаемым, паронепроницаемым и нетоксичным с высокой термостойкостью.
В другом варианте осуществления настоящего изобретения пенополиуретан 14 может иметь паропроницаемость менее одной проницаемости и тепловые характеристики R-5 на дюйм. На внутреннюю часть каркаса стены 15 можно наносить обычные виды отделки, такие как штукатурка.
Наружная поверхность газобетонных блоков 5 может быть покрыта цементной штукатуркой 12 . В одном варианте осуществления предмета изобретения штукатурка 12 может быть ударопрочной, водостойкой и декоративной различных цветов.
РИС. 3 показан вид в плане угловой стены и оконного косяка стеновой системы в сборе согласно настоящему изобретению. В этом варианте осуществления настоящего изобретения включение окна 13 в структуру стены.
РИС. 4 показан один вариант осуществления вида в разрезе промежуточного этажа стеновой системы в сборе. В этом варианте осуществления балка рамы может разделять этажи конструкции, как это известно специалистам в данной области техники.
РИС. 5 показан вид в разрезе верха и подоконника стеновой системы в сборе у окна 13 . В этом варианте осуществления настоящего изобретения показано встраивание окна 13 в конструкцию стены. Перемычки создаются с углом полки 4 прикручен к перемычке 11 несущей рамы 2 .
В одном варианте осуществления зажимы согласно настоящему изобретению могут иметь длину от 3 до 10 дюймов. В другом варианте осуществления базовые поверхности зажимов согласно настоящему изобретению могут иметь высоту от 1/8 дюйма до 4 дюймов и ширину от 1/8 дюйма до 4 дюймов. В дополнительном варианте осуществления выступы зажимов согласно изобретению могут иметь высоту от ⅛″ до 4″ и ширину от ⅛″ до 4″.
В одном варианте осуществления настоящего изобретения результирующая общая толщина стенки составляет приблизительно 8–16 дюймов.
Строительные материалы и BASIX: Автоклавный газобетон
Илви Боннефин
Илви Боннефин
ESD, LEED, NABERS, раздел J, сертификаты BASIX, JV3, WELL NatHERS, Greenstar, оценки жизненного цикла
Опубликовано 15 ноября 2017 г.
+ Подписаться
Осознание количества сырья, используемого в строительных изделиях, является ключевой концепцией при попытке эффективного проектирования, направленного на снижение общей воплощенной энергии материалов. Автоклавный газобетон или, как его чаще называют газобетон, является примером строительного материала, целью которого является снижение общих требований к сырью при сохранении как можно большего количества структурных и функциональных свойств исходного продукта. Это достигается за счет создания воздушных карманов в бетоне (аэрация). Эти карманы с воздухом имеют много преимуществ, помимо простого сокращения количества материалов, необходимых для их производства.
Преимущества включают в себя:
- Уменьшение передачи звука через строительные элементы, так как воздушные карманы предотвращают распространение шума через объект, уменьшая передачу.
- AAC требует в три раза меньше энергии, необходимой для производства других изделий из каменной кладки, что значительно снижает потребность в материалах. Газобетон
- потребляет на 60% меньше энергии, чем обычная бетонная конструкция, что снижает энергозатраты на его производство.
- В процессе производства он также выделяет на 55 % меньше парниковых газов, чем обычный бетон. 903:50
- AAC обладает высокой огнестойкостью, а некоторые продукты достигают уровня огнестойкости 240/240/240, что делает его очень подходящим для австралийских домов в районах, пострадавших от лесных пожаров.
- Одним из самых больших преимуществ автоклавного газобетона является тот факт, что он весит 1/5 веса обычного бетона, что означает, что с ним намного проще работать, требуется меньше рабочих, что снижает затраты, а также его можно распиливать вручную, что повышает удобство обработки. Хотя это снижение веса снижает общую несущую способность изделий, которая составляет половину от обычного бетона. Однако это необходимо учитывать только при строительстве за пределами определенных уровней с определенными типами конструкций.
В процессах BASIX и NatHERS силовая панель из газобетона со стальным армированием и обычный газобетонный блок распознаются в программах моделирования, что делает их очень жизнеспособным вариантом для экологически эффективного строительства.
