Дом из газобетона своими руками

Строительство собственного дома – это всегда трудоемкая затея, которая требует большого финансового вложения. Возведение домов из газоблока позволяет не только минимизировать денежные траты благодаря дешевизне материала, но также сделать процесс возведения постройки максимально доступным даже для начинающего строителя. Возвести дом из газобетонных блоков значительно проще, чем из кирпича или бруса, в чем вы убедитесь прочитав данную статью.

Преимущества и недостатки газобетона

Газоблоки, как и любой строительный материал, имеет свои плюсы и минусы, которые влияют не только на технику возведения строения, но и на его эксплуатационные качества в течении многих десятилетий.

Преимущества:

  • Строения из газобетона отличаются высокой долговечностью. Подобно кирпичным строениям, они могут простоять в отличном состоянии более 40 лет
  • Высокая прочность. Газоблоки хорошо противостоят механическим повреждениям, их сложно разломать или раскрошить
  • Быстрая скорость возведения. Газоблоки имеют довольно большой размер, что значительно ускоряет темп строительства
  • Дешевизна материала. Низкая цена газобетона позволяет не экономить на материалах и дает возможность построить коттеджи высотой в 2-3 этажа даже семьям с достатком ниже среднего
  • Низкая теплопроводность. Дом из газобетона хорошо сохраняет тепло и сможет обеспечить комфортную температуру в квартире даже в холодный зимний день

Недостатки:

  • Дешевизна материала обусловлена добавлением в него множества: кварцевого песка, цемента, алюминиевой пудры и извести, поэтому материал отличается низкой экологичностью
  • Газобетон уязвим к влаге и если его поверхность не обработать гидроизоляцией, то со временем на стенах может образоваться плесень

Что необходимо знать до того, как построить дом из газобетона?

Газобетон производится автоклавным и неавтоклавным способами из песка, цемента, извести и некоторых других составляющих, из которых следует выделить алюминиевую пудру (пасту или суспензию). Она выполняет роль катализатора реакции, в результате которой высвобождается кислород и, соответственно, формируется характерная пористая структура материала.

По данной теме есть похожая статья — Блоки для строительства дома: какие лучше?

Следует учитывать, что способ производства определяет и некоторые свойства материала: автоклавный газобетон прочнее и имеет более низкую теплопроводность. Изготовленный обычным методом – более влагостоек, хотя этот факт достаточно условен, так как газобетон, из-за пористой структуры, высокогигроскопичный материал.

Главное отличие пенобетона от газобетона в способе образования пористой структуры: в первом случае она является следствием действия специального вещества – пенообразователя, в результате которого все поры имеют закрытую форму, а во втором, как уже было сказано – химической реакции и поры в этом случае открытые.

Но чтобы на рынке легко отличить эти два материала, надо знать, что пенобетон имеет слегка сероватый оттенок, а газобетон – ослепляет своей белизной.

Ошибка при покупке может иметь серьезные последствия, так как эти два материала, несмотря на сходство, по многим эксплуатационным характеристикам отличаются.

Расчет количества блоков

После того, как известен проект строительства, самое время приступить к закупке строительных материалов. Чтобы вычислить необходимое количество газоблока, сначала вычисляем площадь стен: сумма длин всех стен умножаем на их высоту. Например, если стены суммарно в длину 45 м, а их высота 3 м, то площадь стен будет равняться: 45*3= 135.

Так как газоблоки продаются кубометрами, то необходимо площадь стен умножить на ширину одного блока: 135*0,3=40,5. Именно столько кубометров газоблока потребуется на строительство стены.

Подготовка строительства

Когда расчет всех необходимых строительных материалов выполнен, приступаем к подготовке строительной площадки. Для начала необходимо подвести к территории все необходимые коммуникации, такие как вода, газ и электричество. Не будет лишним оградить территории, произвести монтаж осветительных приборов. Газоблоки необходимо доставлять в герметичной упаковке, которая защитить материал от влаги и не даст ему разрушиться на начальных этапах строительства. Газоблоки после распаковки необходимо хранить под навесом.

Строительство надежного фундамента

Возвести долговечный дом из газобетонных блоков своими руками невозможно, если не потратить время на возведение устойчивого фундамента. Лучшим выбором будет ленточный монолитный фундамент. Такой тип фундамента обладает высокими прочностными показателями, но его не рекомендуется использовать на почве с близким расположением грунтовых вод.

Монолитный фундамент создается в несколько этапов:

  • По всему периметру строения вырываются траншеи глубиной до двух метров и шириной 40 см. Дно траншеи необходимо расчистить от почвы и засыпать на 10 см песком для лучшего сцепления бетонного раствора
  • Устанавливаем арматуру. Используются штыри диаметром от 1 до 2 см, которые устанавливаются вертикально на расстоянии 1,5 метров от друг друга. Чтобы сделать конструкцию монолитной, все штыри скрепляют между собой в горизонтальной плоскости арматурой
  • Устанавливаем опалубку. Опалубку можно собрать из подручных материалов, главное, чтобы ее высота была не меньше 30 см и одинакова на всех участках фундамента
  • Начинаем заливку бетонной смесью

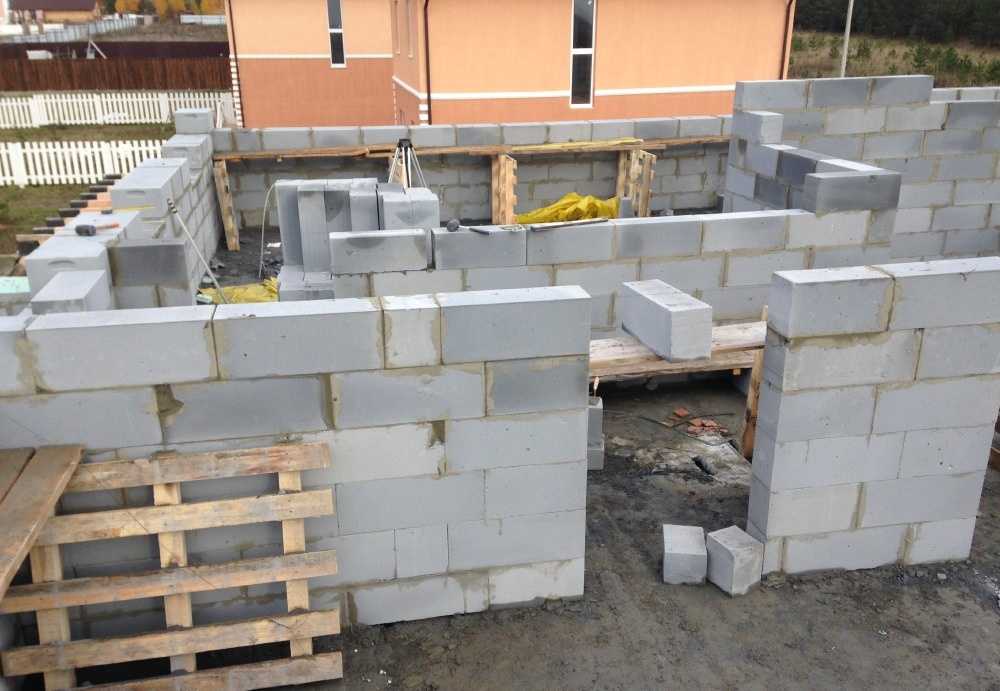

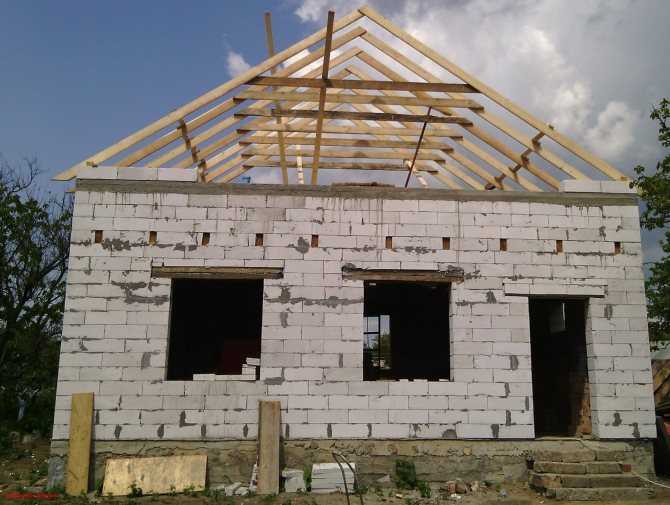

Кладка стен

При кладке несущих следует использовать блоки размером до 400 мм. Несмотря на их габариты, блоки из газобетона отличаются большой легкостью, поэтому с возведением стен можно справиться за две недели. Что касается внутренних перегородок, то к ним требования немного меньше и будет достаточно блоков до 250 мм размером – они обеспечат отличную звукоизоляцию между отдельными помещениями в доме.

Особое внимание следует отдать типу материала для скрепления газоблоков. Сегодня все чаще отдают предпочтению клею, но дом из газоблока сам по себе не отличается высокой экологичностью материалов, поэтому использовать в строительстве клей выделяющий токсины – тем более не рекомендуется. Лучше всего использовать старый надежный цементный раствор, он прост в приготовлении, безопасен и имеет дешевую стоимость.

В кладке особое внимание следует уделять первому ряду, так как именно от него зависит правильность строительства всей конструкции в целом. В начале устилаем всю поверхность фундамента гидроизоляцией, можно использовать рубероид. Насыпаем цементно-песчаный раствор и на него укладываем первый ряд газоблоков. Цементно-песчаный используем только при кладке первого ряда, чтобы было просто корректировать высоту стен на каждой из сторон строения. Чтобы с большей точностью произвести кладку, с внешней стороны цоколя, вдоль всего периметра строения, натягиваем леску. Именно по границам с леской будем ориентироваться при строительстве стен.

Начинаем кладку с самого высокого угла здания. Толщина раствора, на который укладывается газоблок, должна быть не меньше 10 мм, но вот ограничения в высоте – нет, поэтому вы можете при строительстве варьировать толщину раствора, чтобы максимально выровнять плоскость первого ряда газобетонных блоков. В процессе укладки используйте строительный уровень, чтобы убедиться в ровности поверхностей, а в случае отклонений – несколько ударов по блоку резиновой киянкой позволят ему стать в нужной плоскости. В процессе укладки большая вероятность того, что между последней парой газоблоков в ряду может возникнуть зазор небольших размеров, чтобы его заполнить – необходимо отрезать с помощью болгарки или простой ножовки кусок газобетона и вставить его на пустующее место в отверстии. По окончанию первого ряда можно натянуть с противоположных углов леску по диагонали, это поможет убедиться, что плоскость прямая и кладка ряда произведена правильно.

По окончанию кладки ряда затираем все неровности, убираем излишек раствора , пыль и грязь с блоков. Перед кладкой нового уровня блоков необходимо подождать не меньше часа, чтобы раствор «схватил» блок. Данную процедуру кладки повторяем по строительству каждого нового ряда.

  • Меня зовут Олег Селюков и я профессионально строю энергоэффективные дома из автоклавного газобетона<… Олег Се l Дом из газобетона | г. Истра ДНП «Прометей» 2020 804 просмотра ⌚2 месяца назад
  • В этом видео расскажу как правильно рассчитать толщину и пирог стен дома из газобетона или любого друго… Дом из газобетона. Теплотехнический расчет стен в smartcalk. 1 ⌚2 месяца назад
  • Обзор газобетонного дома. Слабые и сильные стороны материала. О чем стоит подумать прежде, чем строить… Дома из газобетона. Плюсы и минусы. Из какого материала построить дом? ⌚2 месяца назад
  • Мы строим двухэтажный дом из газобетона по проекту архитекторов Z500. Зеркальная версия проекта Z28 v2…. Двухэтажный дом из газобетона. Проект Z28 v2 от Z500. Строительство коробки из блока под ключ. 0+ 164 222 просмотра ⌚2 месяца назад
  • Продолжаем проверять дома на теплопотери тепловизором. Сегодня проверим дом из газобетона площадью 170… Какое отопление лучше для дома из газобетона? Проверка дома на теплопотери 3 ⌚2 месяца назад
  • С этого видеоролика мы начинаем серию видео-отзывов наших клиентов , которые уже построили себе дом из… Дом из газобетона отзыв владельца — Твинблок Д400 Теплит! 532 просмотра ⌚2 месяца назад
  • Всем привет, меня зовут Антон и я строю дом из газобетона. Этот блог о строительстве загородного дома… Загородный дом из газобетона, ч 44. Как сделать красивое крыльцо / Проект 17 ⌚2 месяца назад
  • Дом из газобетона, про который я рассказываю на видео, начали проектировать в мае 2020 года. Строить начал… Дом из газобетона. Обсуждаем строительство дома. Процесс строительства в конце ролика 1 104 просмотра ⌚2 месяца назад
  • Дом из газобетона пошел трещинами ,кровлю начала опускатся и давить на стены. Пришлось все сломать и… Дом из газобетона снесли и построили новый! 12 ⌚2 месяца назад
  • Типовой проект небольшого одноэтажного современного дома из газобетона — https://novikov-architect.ru/L-108-G.htm … Проект одноэтажного дома из газобетона в современном стиле L10 ⌚2 месяца назад
  • Всем привет. Мы уже знакомились с этим объектом раньше и сейчас приступили на нём к работам. Задача проста…

Дом из газобетона своими руками: фото, видео инструкция

Перейти к содержанию

Search for:

Главная »

Автор Admin На чтение 4 мин. Просмотров 226 Опубликовано

Содержание

  1. Содержание
  2. Фундамент
  3. Кладка газобетона
  4. Утепление и гидроизоляция
  5. Наружная и внутренняя отделка
  6. Видео строительства дома из газобетона своими руками

Содержание

  1. Фундамент
  2. Кладка газобетона
  3. Утепление и гидроизоляция
  4. Наружная и внутренняя отделка
  5. Видео строительства дома из газобетона своими руками

Почему многие выбирают именно газобетон при строительстве дома? Потому что он имеет массу преимуществ, а именно: оптимальная цена, хорошая шумо- и звукоизоляция, более легкий монтаж по сравнению с кирпичом, пожаробезопасность. Есть, конечно же, и минусы. Один из них – гигроскопичность газобетона, т.е. его способность впитывать влагу. Поэтому при строительстве дома из газобетона своими руками, надо предусмотреть гидроизоляцию и отделку стен, чтобы избежать в будущем локальных разрушений данного материала.

Обо все этом подробнее в нашей статье.

Фундамент

Перед тем как приступить к возведению дома из газобетона своими руками, проводятся все необходимые расчеты для определения типа фундамента и его глубины. Фундамент дома из газобетона должен быть прочным, надежным и основательным. На фото вы можете увидеть монолитный фундамент.

В зависимости от типа почв подойдет также ленточный или столбчато-ростверковый фундамент.

В зависимости от глубины промерзания почв и сил пучения, которые можно определить по почвенной карте региона определяется рекомендуемая глубина заложения основания.

Рассчитывая ширину основания, нужно предусмотреть, если планируются будущие работы по облицовке фасада кирпичом. В идеале ширина основания должна быть на 5 см шире стены.

При обустройстве высоты цоколя необходимо полностью исключить возможность соприкосновения газобетонных блоков с тающими снегами и водами на участке.

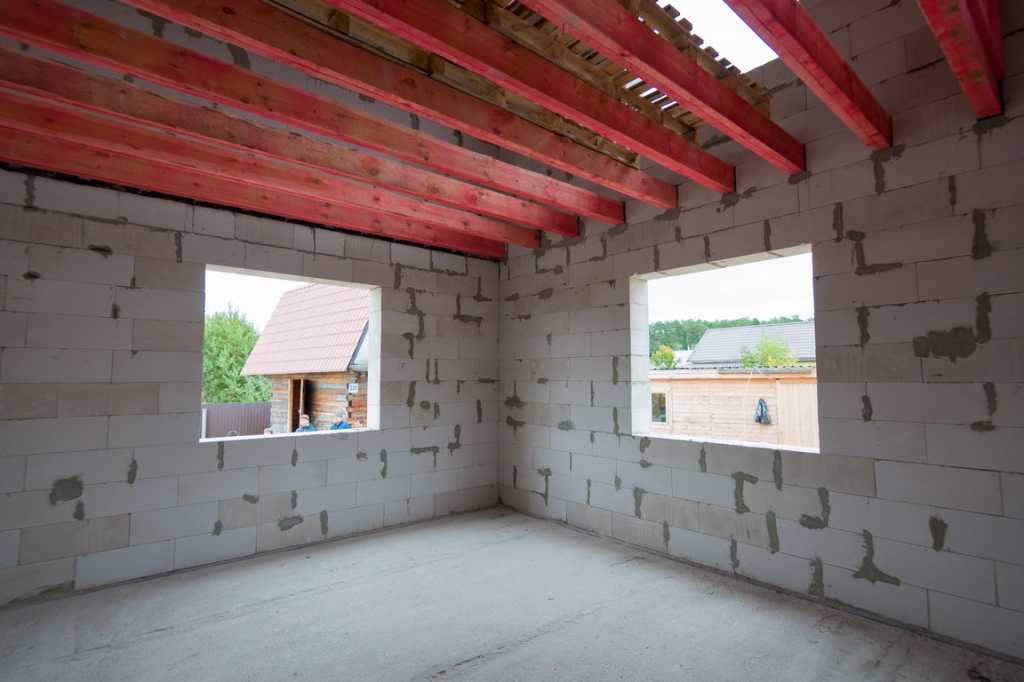

Кладка газобетона

Перед началом работ по самостоятельной укладке газобетона, необходимо провести работы по отсечной гидроизоляции фундамента от первого ряда кладки. Цоколь изолируется от газобетонной кладки рубероидом или более современными материалами. Перед началом кладки блоки необходимо просушить. Заявленную прочность и теплопроводность они имеют в сухом состоянии.

Поэтому при кладочных работах газобетонные блоки нужно распаковывать непосредственно перед работами. Кладку нужно вести на специальный кладочный клей. Применение цементного раствора ведет к появлению мостиков холода в стенах, что может вызвать удорожание проекта из-за необходимости дополнительного утепления. Каждый ряд нужно выверять по уровню. Неровно положенные блоки могут создать неравномерные напряжения, что приведет к появлению трещин.

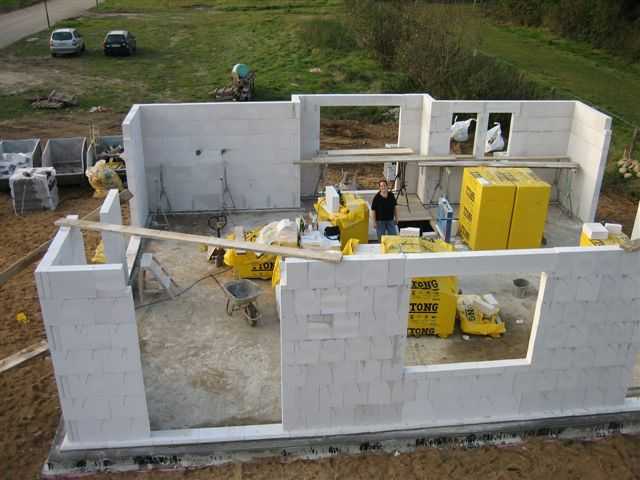

Строительство дома из газобетона своими руками предусматривает создание армопоясов. Для их создания производители выпускают специальные полые блоки с канавками для прокладки арматуры. Армопояса закладываются обычно в первом ряду, в каждом 4-ом ряду кладки и поверху оконных блоков.

Также дополнительно упрочнять нужно стены с повышенной, например, ветровой нагрузкой. Обязательно замоноличивается ряд, после которого укладывается плита перекрытия. Если планируется построить газобетонный дом своими руками, обязательно нужно изучить СНИПы.

Толщина внутренних и наружных стен и внутренних перегородок обычно регулируется нормативами в зависимости от местности, в которой происходит строительство. Блоки легко обрабатываются: штрабятся, фрезеруются, пилятся. Очень удобно предусмотреть во время кладки установку арматуры для крепления оконных и дверных проемов.

Утепление и гидроизоляция

Дополнительное утепление стен обычно не нужно. Теплопроводность газобетона равна теплопроводности дерева, вдобавок это дышащий материал, который обеспечивает комфортный микроклимат внутри помещения.

Газобетон ухудшает показатели теплопроводности только при намокании. Однако это касается только буквально его нахождения в воде в течение долгого времени. Обычные осадки не оказывают влияния на технические характеристики блоков.

Для предохранения от намокания достаточно грамотно установить систему водоотведения от дома: сделать отмостку, козырьки и отливы. Основными мостиками холода в доме являются оконные и дверные проемы и крыша. Теплоизоляция в этих местах делается по обычным технологиям.

Наружная и внутренняя отделка

Для наружной отделки необходимо подбирать паропроницаемые материалы, которые не будут препятствовать выводу пара и влаги изнутри помещения наружу. Если для места характерны длительные косые дожди, то лучше сделать навесной фасад, однако в этом случае нужно обязательно предусмотреть наличие вентиляционного зазора. Для внутренней отделки используют материалы с высокой паропроницаемостью. Обычно для этих целей подходит штукатурка.

В статье вы можете посмотреть фото и видео о том, как построить дом из газобетона своими руками.

Видео строительства дома из газобетона своими руками

[youtube]https://youtu.be/VmmJJYXIWoM[/youtube]

1. Транспортировка и хранение газобетонных блоков

[youtube]https://youtu.be/iFF2iwwQfAQ[/youtube]

2. Фундамент и кладка первого ряда стены из газобетона
[youtube]https://youtu. be/UUpflmHlmOQ[/youtube]

3. Кладка стены из газобетона: второй и последующие ряды
[youtube]https://youtu.be/PYpmvasR-cY[/youtube]

4. Армирование кладки стен из газобетона
[youtube]https://youtu.be/w-c2hVadzco[/youtube]

5. Устройство перемычек из газобетона
[youtube]https://youtu.be/4pFm0ZHWA3Q[/youtube]

6. Инструменты для работы с газобетоном
[youtube]https://youtu.be/OnaSxvaDsRk[/youtube]

7. Работа с клеем для газобетона H+H LimFix
[youtube]https://youtu.be/Li8MMwgwh4g[/youtube]
