Ригель строительство: Что такое ригель в строительстве, особенности, отличия, признаки?

Содержание

основные функции и особенности, размеры соединяющих элементов

В сфере строительства часто применяются термины, которые для многих непонятны. При возведении строительных сооружений используются бетонные ригели. Элемент с большим весом и прочностью выполняет несущие функции и требует грамотного использования. В зависимости от его размеров и способа крепления отличаются характеристики и назначение этого профильного бруса.

Ригель и его назначение

Строительный ригель — это прочная железобетонная конструкция. Ее изготавливают из бетонного состава с армированием. Предназначен он для соединения:

  • стеновых колонн;
  • подвесов;
  • панелей.

Он несет основную нагрузку, соединяя вертикальные опоры после установки металлических плит и прочих элементов строительства горизонтального типа. Изделие из железобетона отличается жестким креплением. Однако при возведении некоторых сооружений иногда используется шарнирное соединение — в зависимости от назначения здания.

Ригель выглядит в виде горизонтального либо наклонного профильного бруса. Он имеет разные параметры площади и формы (сечения), отличается способом крепления, длиной, материалом. Все эти характеристики будут зависеть от цели его назначения.

Такие конструктивные элементы производят из тяжеловесного бетона с очень высокой прочностью. Для теплого времени года она составляет 75%, а для холодов — 85%, отличается определенными параметрами водопроницаемости и морозоустойчивости. В процессе изготовления для усиления надежности ригелей применяют армирование высококачественной арматуры из стали.

Выпускают соединительные элементы, придерживаясь строгих стандартов с четко установленными нормами и возможными расхождениями. Например, при укладке допускается, что ЖБ — брус может иметь не более 0.

1 мм технологических пробоин.

Основные функции

Такого типа конструкция может быть разной, в зависимости от сферы применения и параметров бруса. На сегодня есть несколько разновидностей железобетонных ригелей:

  • однополочные — предназначены для поддержки строительной плиты одной стороной, например, лестничная площадка, а также крайний пролет помещений;
  • двухполочные — необходимы для создания опоры плиты с обеих сторон, находят применение в процессе сооружения средних пролетов;
  • бесполочные — выделяются прямоугольным сечением, находят применение в перекрытиях из плит такого вида.

Все виды бетонных соединений отличаются определенными функциями:

  • элемент выполняет соединительную функцию в части несущих конструкций вертикального типа;
  • для арматуры создает пространственную твердость;
  • обеспечивает улучшение геометрии строения;
  • правильно передает все нагрузки на все опорные механизмы с бруса;
  • продлевает прочностные характеристики фундамента из бетона;
  • надежно укрепляет все составляющие из ЖБ.

Ригельные соединения выполняют функцию надежной и крепкой опоры и поддержки при возведении различных сооружений из железобетона в процессе строительства.

Особенности и сфера применения

Главное отличие ригелей от других подобных конструкций — возможность выдерживать очень большой уровень нагрузок в разных направлениях. Если сравнивать их с балкой, то последний вариант срабатывает на изгиб, поскольку служит самостоятельной частью. Ее применяют при сооружении помещений чердачного типа.

Ригели, имеющие Т-образное сечение и с нижней полкой, выполняют функцию поддержки настилов перекрытий. Это свойство дает возможность свести к минимуму размеры частей конструкций на толщину перекрытия, которые выходят в интерьер.

Благодаря своим характеристикам ригели железобетонные активно применяются при строительстве. Они выполняют важные несущие функции, принимая на себя всесторонние нагрузки. Такие элементы очень актуальны при возведении зданий с просторными коридорами и стенами большой высоты. Когда строят многоэтажные жилые и общественные здания, с помощью ЖБ-ригелей можно создать оконные комиссуры и ограды. Укладывают ригельные опоры всегда только горизонтально.

Особенность расширять площадь несущего основания позволяет задействовать такие элементы в качестве стойки в ЛЭП. Они передают основные нагрузки горизонтально, чтобы повысить способности опорных конструкций. Например, ригели железобетонные размером 12 метров активно применяют в строительстве многоэтажных зданий. Они имеют свойство намного лучше выдерживать всевозможные нагрузки, давление и более надежны по сравнению с другими стальными конструкциями похожего типа.

ЖБ — брусы, предназначенные для многоэтажных строений, находят применение при возведении более низких зданий, например, 6−7 этажных домов.

Размеры изделий

Все параметры таких строительных элементов продиктованы ГОСТом. Также они связаны с рабочими чертежами, требованиями существующих стандартов и технологической документацией. Размеры ригелей и площадь их сечения будут зависеть от типа конструкций и уровня нагрузки.

Такие параметры, как ширина, длина и высота подбираются индивидуально от требуемых качеств и типа продукции. Компании, которые производят ригели и реализуют их, могут предложить полный перечень этих изделий, где можно найти все интересующие размеры, характеристики и стоимость таких соединяющих элементов.

Для чего нужен ригель?

Строительство имеет в арсенале конструкционные элементы, которые позволяют возводить ажурные здания. Одним из важнейших изделий являются железобетонные ригели, принимающие на себя вес плит перекрытий многоэтажных строений.

От их качества и характеристик зависят надежность и долговечность зданий. Конструкционные особенности этой железобетонной продукции разнообразны, поэтому не всегда удается увидеть принципиальные различия между балкой и ригелем.

Определение

Ригелем называется железобетонное изделие с армированием, которое служит горизонтальным соединителем вертикальных конструкций (колонн, подвесов, стен) и несет на себе нагрузку плит перекрытий и других элементов.

Материалы и характеристики

Основу их прочности формируют бетоны (тяжеловесные) классов (на сжатие) от В22,5 до В60. Армирование продукции осуществляется металлической стержневой термомеханически упрочненной и горячекатаной арматурой с периодическим профилем, а также арматурными стальными канатами, арматурной сталью упрочненной вытяжки предусмотренных классов и проволокой различной прочности.

Ригель железобетонный должен иметь набранную нормативную прочность бетона, измеренную в трех временных точках: отпускную (70% и 85% в теплое и холодное время соответственно), передаточную, проектную.  Такие изделия имеют высокие показатели морозоустойчивости, сопротивления агрессивным газовым составам, антикоррозионной защищенности, влагонепроницаемости, огнестойкости.

Готовая продукция имеет высокие параметры соответствия по: жесткости, трещиностойкости и прочности. Даже нормируются размеры допусков размещения выпусков арматуры (сваривается с арматурой колонн) на внешней поверхности — не больше 3 мм. Торцевые соединительные пластины и стержни прочно соединяются сваркой с внутренней осевой арматурой.

Для чего нужен ригель?

Ригели соединяют вертикальные конструкционные элементы сооружений, сами являясь опорами для плит перекрытий. Данная функция способствует формированию жесткой пространственной прочности арматуры постройки, объединенной сваркой.

Такие конструкции гарантируют геометрическую стабилизацию сооружения в целом, передавая вес горизонтальных конструкций на опорный вертикальный «скелет» здания. Пояс из подобных изделий способен поднять цоколь над фундаментом на нужную высоту, укрепить и разгрузить последний. Их задействуют для сборки сооружений с широкими пролетами помещений (ангары, торговые залы), усиления колонн в помещениях с высокими потолками.

Данные элементы проектируются, чтобы выдерживать значительные нагрузки, когда уложены как балки или используются как колонны. Железобетонными ригелями в многоэтажных зданиях могут формироваться оконные комиссуры, ограды. В строительстве повышенной этажности и в конструкциях особенно больших габаритов задействуется модификация ригеля, которая имеет длину 12 м.

Данная разновидность проявила себя надежнее, чем образцы из стали. Транспортная инфраструктура (ограждения, парапеты, переходы, виадуки, мосты и пр.) активно сооружается с применением ригелей. В энергетике изделия используются для увеличения площади несущего основания мачт линий электропередач, что позволяет горизонтально распределять нагрузки для повышения несущей способности опор.

Особенности

Их конструкции имеют различные профиль, размеры (длину, поперечное сечение), материал, способ крепления, что определяется конкретным местом применения.

Фигура образцов в поперечнике — тавр, имеющий одну или две полки (для плит перекрытий), а также прямоугольник и т-образная без полок. Вариант с одной полкой позволяет опирать плиты с одной стороной (лестничный марш, торцевой пролет здания).

На модель с двумя полками опираются две плиты (характерно для центральных пролетов). Т-образные модификации с низко расположенной полкой уменьшают видимый выход тела конструкции внутрь помещений. На прямоугольные ригели нагрузка укладывается просто сверху. Конструкционные особенности и предназначения построек предполагают применение жесткого или шарнирного способов крепления ригелей.

Маркировка

Продукция маркируется цифро-буквенным кодом, разделенным тире на группы. Пример — РДП 6.56-110АIV. 1-я группа указывается тип ригеля, его высоту в поперечнике и длину (дм), округленные до целых чисел.

Разрешается заменять содержание данной группы на наименование изделия — ригель («Р») с указанием стандартизованного типоразмера. Вторая — дает информацию о несущей способности (в кН/м) изделия или же о его порядковом номере по несущей способности. Далее для предварительно напряженной арматуры указывается класс стали (латинская буква и римская цифра).

Так маркировка РДП 6.56-110АIV на продукции сообщает: тип РДП – ригель для железобетонных многопустотных плит, высота 6 дм (600 мм), длина 56 дм (5560 мм), несущая способность 110 кН/м, внутри заложена сталь класса А-IV. В ряде случаев используется третья группа обозначений, характеризующая специальные условия, в которых изделие может использоваться. Это касается, к примеру, сопротивляемости средам агрессивным газов, сейсмическим толчкам. Также может быть учтена установка добавочных закладных деталей.

Продукция с маркировкой РДП 6.56-110АIV-На, например, в 3-й группе сообщает, что материал изделия — бетон с нормальной («Н») проницаемостью (допустим к эксплуатации в слабоагрессивных газообразных средах), внутри которого установлены добавочные закладные элементы («а»).

Ригели по типам обозначаются буквами: Р – прямоугольный, РО – однополочный (РОП – для плит многопустотных, РЛП — для лестничных маршей, РОР – под ребристые плиты, РЛР – аналогично РЛП), РБ – бесполочный в виде буквы «Т» (РБП – для плит многопустотного изготовления, РБР – для плит в ребристом варианте), РД – двухполочный (РДП – под железобетонные многопустотные плиты, РДР – под ребристые плиты) и РКП – балконный (консольный) для многопустотных плит.

Встречаются ригели с аббревиатурой изготовителя (по ТУ), учитывающей специфику их формы, например, РВ, РМ, АР и пр.

Отличие ригеля от балки

Ригель можно считать горизонтальной балкой с особыми несущими функциями (принимает нагрузки с любых направлений) в качестве основного опорного элемента каркаса здания. Он является горизонтальной частью рамы, которая жестко связана с вертикальными стойками основной несущей конструкции (расчету не подлежит).

Балка, уложенная горизонтально или под наклоном, работает как самостоятельная конструкционная единица каркаса строения, только преимущественно на изгиб (при проектировании рассчитывается). Ригели и балки нельзя взаимозаменять, так как первые монолитные (железобетонные или металлические), имеют большой вес, жесткость и прочность, а вторые, как правило, имея небольшую массу, изготавливаются из дерева или полых металлических конструкций.

Функциональность работы ригелей достаточно узкая, а сфера применения значительная. Назначение железобетонного ригеля четко определено и, независимо от условий, неизменно. Тогда как определение «балка» само по себе широкое, включающее и ригель. Балки применяются в строительной индустрии в виде перекрытий или их поддержки (пример — чердачное помещение, основной функцией конструкции которого является распределение нагрузки балок со стропилами на ригели), а также покрытий.

Как сделать ригель?

Прямо на стройплощадке возможно отлить железобетонный ригель. Тяжелое монолитное изделие не должно формировать каркас в деревянных или каркасных постройках. Его использование потребует внимательнее рассчитать прочность фундамента. На подготовительном этапе создается прочная опалубка, задающая правильные, точные геометрические размеры и форму с ребрами жесткости. Для формирования дна формы используются металлические листы (доска), для боковин — толстая влагостойкая фанера.

Форма устанавливается на т-образные опоры из досок и горизонтируется. Ее дно и внутренние стенки аккуратно укрываются рубероидом (пленкой). Длина и нагрузки на железобетонную конструкцию определяют количество каркасов армирования (верхний, нижний), формируемых в ригеле.

Высота нижнего края нижнего каркаса над дном составляет не менее 3 см, а верхний должен располагаться в 3-х см ниже уровня верхнего среза формы. Армирующие каркасы формируются за пределами формы и затем устанавливаются в нее.

Низовая арматура делается непрерывной и укладывается продольно (принимает нагрузку на растяжение), ее диаметр — не меньше 1 см. Каркасы обвариваются (вяжутся проволокой). Нижнее продольное армирование не стыкуется в центральной трети длины, а верхнее — на крайних четвертях длины. Бетонный раствор замешивается из частей щебня, песка, цемента в пропорции 4/2/1 и воды. Заливка делается непрерывно, смесь трамбуется вибратором. Уход за бетоном изделия первые 7 – 10 суток осуществляется по сезону.

Боковые щиты снимаются через 2 недели, нижняя опора ригеля сохраняется до истечения 28 суток. Затем инструментально проверяется качество бетона. При положительном результате ригель нагружается после полного набора марочной прочности.

Вывод

Железобетонная конструкция, называемая «ригель», является центральным несущим конструкционным элементом каркасов зданий. Данные изделия имеют неизменное назначение в отличие от балок, которые являются наполнителями каркасов строений.

Смотрите также:
  • Из чего делают фарфор?
  • Столешницы из жидкого камня
  • Каменная столешница для кухни
  • Уголок на кухню
  • Диван для кухни: какую модель выбрать
  • Стулья для кухни: критерии выбора
  • Ригель металлический в строительстве

    Металлический ригель – это несущий конструкционный элемент, который является горизонтальной связью вертикальных опорных конструкций (колонн, подвесов, стен). Он выполняет функцию горизонтальной балки, которая обладает высокими несущими способностями, так как способен воспринимать нагрузки со всех направлений. Поэтому он является одним из главных опорных элементов каркаса зданий и сооружений, потому что несет и равномерно передает вертикальные опоры нагрузку от плит перекрытий и других элементов каркаса сооружений.

    Основные характеристики железных ригелей:

    • высокая жесткость;
    • прочность;
    • небольшая масса;
    • устойчивостью к деформации;
    • быстрый монтаж;
    • длительный срок эксплуатации.

    Назначение ригелей из металла:


    Двутавровые сварные балкиМеталлические ригели предназначены для соединения вертикальных конструкционные элементов строений (колонн, опор и т.д), при этом сами выступают в качестве опор для плит перекрытий. Их использование позволяет сформировать жесткой конструкции с помощью сварного или шарнирного соединения, что позволяет гарантировать устойчивость и геометрическую стабильность сооружений, при этом вес горизонтальных конструкций равномерно распределяется на вертикальные опоры сооружения. Они незаменимы в строительстве строений с большими пролетами и высокими потолками.

    Так как эти конструкционные элементы способны выдерживать большие нагрузки, то их укладывают как балки. Металлические ригели используются в строительстве ангаров, гражданских и промышленных сооружений, ограждений, пешеходных переходов, мостов, путепроводов, виадуков и т. д. В электроэнергетике их используют для повышения площади несущего основания мачт ЛЭП, в результате чего равномерно распределяются горизонтальные нагрузки на опоры.

    Все типы ригелей крепятся с помощью жесткого (сварного, болтового) или шарнирного соединения. При этом во всех ответственных металлоконструкциях предусматривают температурный шов, так как при изменении температуры воздуха металл расширяется или сужается.

    Конструкционные особенности металлических ригелей.

    • сплошными;
    • решетчатыми.
    Ригели имеют вид балки или стержня, при этом у них разные профили (прямоугольные, квадратные, тавровые, двутавровые), размеры, а также способы крепления (жесткие, шарнирные), что связано с их предназначением.

    Виды металлических ригелей:

    • Тавровый ригель, имеет одну полку, которая позволяет укладывать плиты перекрытий, лестничные марши и т .д.
    • Двутавровый ригель чаще используют для центральных пролетов.
    • Прямоугольные ригели в основном используют в качестве опор для плит перекрытий, так как основная нагрузка идет сверху.

    Особенности изготовления ригеля:


    Горячее цинкованиеМеталлические ригели при эксплуатации длительно переносят высокие нагрузки, поэтому при изготовлении их нужно четко придерживаться технологии. Главные характеристики изделий прописаны в ГОСТе, в том числе порядок армирования конструкций. Такие конструкционные элементы чаще всего изготавливают на металлопрокатных или специализированных заводах металлоконструкций.

    Для того чтобы изделие использовать по назначению и повысить надежность возводимого строения, металлический ригель делают предварительно напряженным. Для этого используют горячекатаную, конструкционную сталь различных марок, которую обрабатывают термомеханическим способом. Напряженные элементы обладают высокими эксплуатационными характеристиками, поэтому они способны выдерживать высокие и длительные нагрузки на протяжении всего периода эксплуатации объекта. Все детали металлического ригеля изготавливают из одной марки стали, при этом качество и целостность металлических изделий проверяют специальным ультразвуковым дефектоскопом.

    Кроме того, после изготовления или монтажа металлических ригелей, их обрабатывают антикоррозийными составами (эмали или лаки), так как металл боится воздействия влаги.

    Монтаж металлического ригеля

    Производить монтаж металлических ригелей могут только лицензированные Ростехнадзором организации. При этом осуществлять монтаж металлических ригелей должны только высококвалифицированные монтажники МК и сварщики, у которых есть допуски и большой трудовой опыт. Кроме того, монтаж должен проводиться под руководством производителя работ (мастера или прораба).

    Металлический ригель, незаменим в строительстве, так как позволяет быстро возвести любое сооружение, а его функциональность не могут заменить другие конструкционные элементы. В частности без них не может обойтись промышленность и транспортная инфраструктура. Использование в производстве металлических ригелей передовых технологий, а также многоступенчатый контроль качества гарантирует их надежность.

    Ригель в каркасном доме | К-ДОМ

    Основные вертикальные нагрузки на каркас дома несут стойки каркасных стен. Это в первую очередь вес кровли дома, к которому в зимнее время добавляется вес лежащего на кровле снега. Каркасные стены в большинстве своем имеют естественные проемы для окон и дверей, что изменяет распределение нагрузок. Стены с оконными и дверными проемами приходится дополнительно усиливать за счет такого инженерного решения, как установка ригелей.

    1. Что такое ригель

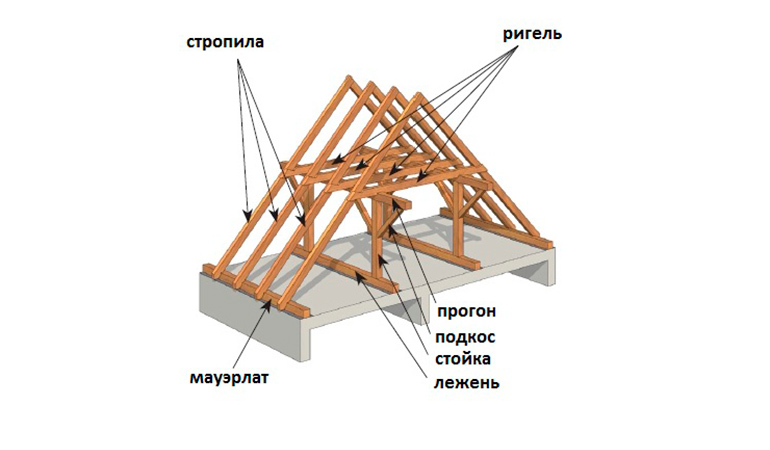

    В общем случае ригель – это опорная балка, на которую опираются другие элементы строительного сооружения, к которым относятся балки, стойки, колонны.

    Она устанавливается горизонтально и распределяют нагрузку, оказываемую стропилами на все остальные балки, в то числе, стойки каркасных стен.

    Рассмотрим вертикальные нагрузки, которым подвергаются стены каркасного дома. В первую очередь – это вес стропильной системы и кровли.

    Стропила, принимают на себя нагрузку от кровли и передают ее через стены на фундамент. Равномерная передача нагрузок на каждую стойку каркасной стены обеспечивается за счет верхней обвязки каркаса.

    Однако если в стене имеется оконный или дверной проем, равномерное распределение нагрузки нарушается. Некоторые опорные стойки в таком случае отсутствуют, и верхняя балка обвязки испытывает дополнительную нагрузку на изгиб.

    Дополнительная нагрузка при отсутствии стоек

    2. Канадский и финский ригель

    Решением этой проблемы – дополнительной нагрузки на несущие балки – и является установка ригеля.

    Основные вертикальные нагрузки на стойки каркаса исходят от

    • веса стропильной системы
    • веса кровли
    • веса дополнительных элементов (вентиляция, система водостоков)
    • веса снега в зимний период

    Нужно отметить, что существуют разные варианты усиления опорных балок. Так, в постройках по так называемой канадской технологии, ригели используются при сооружении каждого проема – дверного или оконного.

    Более простая схема используется в строительстве по финской технологии. В данном случае ригель соединяет все стойки, и нагрузка распределяется по ним равномерно.

    О преимуществах того или иного варианта можно спорить, но задачу свою они выполняют в обоих случаях.

    3. Ригель в канадской технологии

    В канадском домостроении дверной и оконный проем устраивается следующим образом. На ширину проема монтируются основные стойки (их называют целиковыми). Над окном или дверью ставится ригель (в данном случае его еще называют хидером, что в принципе разновидность ригеля). Его составляют из двух или трех сбитых друг с другом досок, так, чтобы толщина общей доски сравнилась с шириной стойки.

    Именно ригель в данном случае принимает на себя нагрузку от балки перекрытия непосредственно над проемом.

    Под ригелем целиковые стойки усиливаются дополнительными стойками – такими же досками. Прибивают их друг к другу гвоздями.

    Монтаж ригеля и усиление стоек по канадскому варианту

    Под окном устанавливаются дополнительные укороченные стойки. Иногда укороченные стойки прибиваются между ригелем и балкой перекрытия – если окно ставится намного ниже потолка. В верхней части доски желательно забить два гвоздя рядом, затем вниз с разбежкой 60 см, нижний гвоздь можно забить по центру в 15 см от пола.



    Схематическое расположения ригеля по канадской технологии



    Ригель в канадском варианте

    Таким образом, нагрузка от стропил передается на ригель, а нагрузка от веса самого окна – на нижние укороченные стойки. В целом, вес кровли и окон распределяется по стене равномерно, так же, как она и распределялась бы при наличии недостающих стоек.

    4. Ригель в финской технологии

    В финской технологии дополнительно не усиливают сразу все стойки каркасной стены, так как в этом случае вес от стропил передается на общий ригель, а от него – на каждую стойку.

    Таким образом, каждая стойка испытывает одну и ту же нагрузку. То есть, отсутствие стоек в местах оконного и дверного проема не меняет нагрузку на каждую оставшуюся стойку.

    В данном случае ригель – это длинная доска (или сбитые между собой доски) протяженностью во всю стену и связанная со всеми стойками.

    По сравнению с канадской технологией возникают две сложности – нужно использовать достаточно длинные доски и очень прочно крепить их к стойкам. Ведь нагрузка в данном случае перераспределяется между стойками и ригелем.

    Обычно доски не производят длиной более 6 метров, тогда как стены зачастую имеют большую протяженность. Это решается просто – используют дополнительные доски, увеличивающие общую длину ригеля. Нагрузочная схема при этом не меняется, так как доска ригеля жестко связана со стойками.

    Вторую проблему решают усиленным скреплением воедино стоек каркаса и доски ригеля – ее врезают в стойки.

    Конечно, данные работы существенно усложняют создание каркасной стены, но дополнительно укреплять каждый оконный или дверной проем, как в канадской технологии – тоже долгая и трудоемкая операция.

    Впиливать общий ригель можно изнутри и снаружи стены. Более удобно это делать снаружи, так как облегчается подъем каждой каркасной ячейки вертикально по периметру.

    В защиту финской технологии стоит добавить, что сдвоенные доски, которые поддерживают ригель над и под оконным проемом окном являются дополнительными мостиками холода.

    Схема расположения ригеля по финской технологии



    Ригель в финском варианте

    Таким образом основные различия между ригелями по канадской и финской технологии состоят в

    1. Усилении сразу всех стоек (финский вариант) или отдельных балок над проемами (канадский вариант)
    2. Использование досок разной длины для ригеля
    3. Дополнительное усиление стоек (канадская технология) или ее отсутствие (финская)

    5. Особенности создания проемов в каркасной стене

    Как правило, шаг каркасных стоек выбирается исходя из ширины утеплителя – так чтобы плиты минваты было удобно закладывать в каркасную ячейку. Обычно шаг между стойками равен 60 см. Меньший шаг приводит к ненужному расходу материала и созданию дополнительных мостиков холода (см. подробнее в статье на нашем сайте тут).

    При таком шаге установки стоек  толщина досок, из которых сделаны стойки (как правило, используют доску сечением 150х50) достаточная для предельных нагрузок, действующих на стены.

    Уточним, что вес кровли и снега в совокупности может достигать до трети общего веса дома.

    Для монтажа различных дополнительных стоек используются обычные саморезы, длиной порядка 75 мм. Их желательно заворачивать «вкосую», чтобы усилить конструкцию.

    Ригели устанавливают и в перегородках между помещениями, ведь во внутренних стенах тоже есть двери. На каждую перегородку тоже частично распределяется вес крыши и кровли и передается на фундамент.

    6. Заключение

    Укрепление оконных и дверных проемов является довольно непростой инженерной задачей. Даже небольшое отклонение верхней доски от горизонтальности вследствие неравномерной нагрузки влечет за собой заклинивание окон и дверей, а то и их поломку.

    При строительстве стен все это должно учитываться еще на стадии планирования. Нельзя экономить на материале именно в этих узловых местах, и использовать для создания проемов только качественную, хорошо высушенную доску.
