Схема укладки металлочерепицы: технология, правила, схема, порядок, видео-инструкция

инструкция, уплотнитель для ендовы, стыковка по длине, как стыковать

Содержание:

Что потребуется для работы
Порядок проведения монтажа — схема
Как рассчитать расходный материал
Как монтируется лобовая и карнизная доски
Как подшить карнизы
Укладка гидроизоляционного материала
Сооружение обрешетки
Как установить карнизную планку
Крепление нижних ендов и внутренних фартуков
Монтаж металлочерепицы — инструкция
Как крепятся коньковые и торцовые планки
Верхние ендовы и наружные фартуки
Аксессуары и их стыковка на кровле
Установка водостока

Распространенность кровель из металлочерепицы объясняется тем, что в этом материале надежность и функциональность органичным образом сочетается с внешней эстетичностью. Обустройство покрытия имеет некоторые нюансы, которые необходимо учитывать при его укладке.

Что потребуется для работы

Перед началом монтажа следует запастись такими инструментами:

• Приспособлением для порезки листового металла. Для этого подойдет дисковая пила с победитовым диском, электролобзик, ножницы по металлу ручного или электрического типа.
• Шуруповертом с возможностью регулировать скорость оборотов.
• Рулетка.
• Прямой рейкой хорошей длины. Для этих целей подойдет гипсокартонный профиль.
• Фломастером для разметки.
• Пистолетом для герметика.

Отсутствие в перечне необходимых инструментов болгарки объясняется тем, что ее абразивные листы запрещено применять для раскроя листов металлочерепицы. Однако данное приспособление желательно иметь под рукой, так как оно пригодится для других операций. Те же штробы в стене для установки внутренней планки примыкания удобнее всего сделать именно болгаркой.

Чтобы соорудить полноценную кровельную конструкцию из металлочерепицы, наряду с листами покрытия необходимо также иметь:

1. Коньковую планку плоского или полукруглого типа. В последнем случае понадобится также специальная заглушка.
2. Карнизную и торцевую планки.
3. Ендовы внутреннего и наружного типа.
4. Разжелобки, планки примыканий.
5. Уплотнитель для ендовы металлочерепицы.
6. Вентиляционные трубы и выходы.
7. Выходы под антенны.
8. Переходник для дымоходной трубы.
9. Кровельные саморезы. Их головки должны быть окрашены в тон металлочерепицы. В комплект шурупов входят также резиновые уплотняющие шайбы, с помощью которых обеспечивается герметичность точек крепления. Рекомендуется отдавать предпочтение фирменным крепежным элементам, срок службы которых на порядок выше.

Приведенные списки необходимых материалов и инструментов могут несколько корректироваться в зависимости от конструкции крыши.

Порядок проведения монтажа — схема

Инструкция монтажа кровли из металлочерепицы предписывает строгое соблюдение очередности этапов.

В процессе монтажа покрытия предстоит сделать следующее:

1. Рассчитать расходный материал – металлочерепицу, саморезы, комплектующие, гидроизоляционный и теплоизоляционный материал. Читайте также: «Виды комплектующих для металлочерепицы – предназначение и характеристики элементов кровли».
2. Установить карнизную и лобовую доску, служащие основой для фиксации крюков водосточного желоба.
3. Подшить кровельный карниз.
4. Уложить гидроизоляционный слой и обустроить контробрешетку.
5. Соорудить обрешетку, усилив наиболее уязвимые участки. Речь прежде всего идет о местах пересечения скатов, области выхода дымохода, возле окон мансарды.


   Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

6. Установить карнизную планку.
7. Зафиксировать внутренние ендовы и фартуки.
8. Уложить кровельное покрытие согласно схеме монтажа металлочерепицы.
9. Смонтировать коньковую и торцевую планки.
10. Установить наружные ендовы, фартуки, внешние планки примыканий.
11. Закрепить все указанные в проекте аксессуары (антенные и вентиляционные выводы, кровельные лестницы, снегозадержатели и т.п.)
12. Установить водосточные элементы.
13. Регулярно проводить обслуживание кровельного покрытия в процессе его эксплуатации. Это подразумевает его регулярную чистку и окрашивание.

Каждый из этапов требует более детального рассмотрения

Как рассчитать расходный материал

Для проведения расчета необходимо иметь на руках точные параметры площади кровли, длины и ширины ее скатов. Приступая к вычислениям, выясняют показатели эффективной или рабочей ширины листы металлочерепицы. Чаще всего речь идет о величине 1,1 м. Информация о длине ската и рабочей ширине материала поможет довольно просто подсчитать количество листов для укладки в длину. К примеру, при длине ската 6 м необходимо 6 листов металлочерепицы (6 делится на 1,1, а полученный результат округляется в большую сторону.

Согласно прилагаемой инструкции, укладку материала можно проводить в один или более рядов. Хотя и существует возможность изготовления по индивидуальному заказу очень длинных листов свыше 8 метров, работать с такими громоздкими элементами не очень удобно. Очень длинные листы нередко повреждаются при перевозке, разгрузке и установке. Укладывать длинномеры также очень сложно. Рекомендуемая производителем длина листов находится в пределах 4-4,5 м.

Чтобы подсчитать количество требуемого гидроизоляционного материала и утеплителя, используют величину площади кровли.

Как монтируется лобовая и карнизная доски

Данные элементы сообщают дополнительную жесткость кровельной конструкции. Лобовой доской оформляются торцевые части выступающих стропилин. Для укладки карнизной доски в стропилах имеются специальные углубления. Кроме этого, ее дополнительно оснащают пазами, в которые будут вставляться длинные крепежные крюки для водостоков. Местом крепления коротких крюков выступает лобовая доска: в таком случае карнизную доску можно не применять.

Как укрепить длинные крюки:

1. С помощью длинных крюков обеспечивается большая надежность монтажа водостоков, поэтому они применяются чаще коротких. Местом их монтажа являются специальные углубления на поверхности карнизной доски. В некоторых случаях они крепятся прямо на стропилины. Частота расположения крюков совпадает с шагом стропильных ног. Расстояние между крюками находится в промежутке 600-900 мм. Увеличивать этот интервал довольно рискованно, так как это грозит обрушением водостоков под давлением снега.
2. Для ускорения отведения воды с поверхности крыши при креплении желоба необходимо делать определенный уклон (от 5 мм/м погонный). Для этого предусматривается вертикальное смещение при установке крюков на карнизной доске.
3. Чтобы рассчитать величину смещения, используется формула H = 0.005 x L: литерой L здесь обозначено расстояние между двумя крайними крюками.
4. Монтаж начинают с первого и последнего крюка. Их размещают с учетом высчитанного показателя смещения. Далее, натянув между ними строительный шнур, по нему производят установку остальных крюков.

Как подшить карнизы

На кровлях из металлочерепицы для этих целей рекомендуется применять металлический профиль, покрытие которого идентично с покрытием кровельного материала. Некоторые хозяева используют обычную доску, однако такое оформление заметно уступает в эстетичности предыдущему.

Перед тем, как проводить подшивку, под лобовой доской обустраивается основания из бруса: данный каркас заметно облегчает проведение работы. Также нужно обязательно предусмотреть вентиляционные зазоры между отдельными элементами подшивочного материала.

Укладка гидроизоляционного материала

Слой утеплителя нуждается в вентиляции, поэтому укладку гидроизоляционной пленки обычно проводят на контробрешетку. Ее набивают на стропилины из доски толщиной 50 мм. Для фиксации пленки на рейки удобно применять строительный степлер: окончательное крепление проводится с помощью наружной контробрешетки. Гидроизоляционный материал удобнее всего настилать вдоль стропилин, предусматривая между отдельными полотнищами перехлест от 200 мм (если крыша обладает уклоном более 30 градусов). Пологие скаты оснащаются зазорами в 250 мм.

Пленку ни в коем случае нельзя укладывать в натяжку: она должна лежать свободно. Допускается даже незначительное провисание гидроизоляции, до 15 мм. Для современных гидроизоляционных пленок с паропропускными способностями характерен высокий уровень прочности, что позволяет им выдерживать значительное давление воды. Такой материал не нуждается в наличии дополнительного зазора между утеплителем, поэтому контробрешетка в этом случае не нужна.

Сооружение обрешетки

В качестве материала для обрешетки рекомендуется использовать доску 32х100 мм. Первую от карниза перемычку делают несколько толще – 50х100 мм. Дистанция между первыми двумя перемычками выбирается в пределах 280-300 мм. Для определения общего шага обрешетки за ориентир берут размер волны металлочерепицы. Чаще всего речь идет о дистанции 35 см. Самые уязвимые участки оснащаются сплошной обрешеткой.

Речь идет о таких местах:

• Пересечение ската с внутренними углами.
• Участки прохода сквозь поверхность кровли дымоходной или вентиляционной трубы, антенны и т.п.
• Там, где находятся кровельные аксессуары – лестницы, снегозадерживающие элементы и пр.

Чтобы усилить обрешетку, обе ее стороны оформляются коньковой планкой.

Как установить карнизную планку

Местом ее монтажа выступают крепежные крюки для водостоков. Карнизная планка крепится в натяжку: в таком случае не будет возникать шум из-за сильного ветра. В качестве крепежных элементов используются саморезы, из расчета 8 штук на погонный метр.

Крепление нижних ендов и внутренних фартуков

Внутренние кровельные углы оформляются ендовами, входящими в комплект кровельных элементов. Местом крепления этой планки выступает сплошная обрешетка, с дистанцией между винтами 30 см. Стыкуются ендовы внахлест 10 см. Место выхода кирпичного дымохода оснащается внутренним фартуком: сделать это желательно до укладки металлочерепицы. Читайте также: «Как уложить металлочерепицу правильно – укладка и крепление дополнительных элементов кровли».

Порядок монтажа:

1. Подбирается подходящая по размеру планка примыкания.
2. Поверхность трубы оснащается штробами, для чего обычно применяют болгарку.
3. Гидроизоляционный материал выводят на поверхность дымохода, используя для приклеивания самоклеящуюся ленту.
4. Штробы заполняют силиконовым герметиком.
5. В него погружают конец планки: для ее крепления используются саморезы.
6. По периметру дымоход оснащается внутренним фартуком.
7. Сделанный «галстук» необходимо направить в ближайший водосток

Монтаж металлочерепицы — инструкция

На двухскатных крышах работу можно начинать от любого из торцов. Если работу начать справа, то это позволит проводить стыковку металлочерепицы методом перекрытия каждым следующим листом последней волны предыдущего. При движении слева следующий лист просто подсовывают под предыдущий. Наиболее проста в реализации однорядная укладка, так как стыковать металлочерепицу по длине здесь не потребуется. Чтобы избежать перекосов, вначале к обрешетке фиксируется только первый лист, а все остальные скрепляются только между собой. Уложив 4 элемента, их выравнивают по карнизной линии, после чего крепят к обрешетке.

Важно понимать, что такой способ применим только на коротких скатах. В случае с длинными скатами первые два листа укладываются, как обычно. Монтаж третьего элемента проводится над первым, а четвертого – над вторым, со стыковкой металлочерепицы по длине. Выровняв полученный блок из 4-х листов, проводят его фиксацию на каркас. Наиболее сложно оформить треугольные скаты, ведь листы в таком случае потребуют подрезки. Укладка такого ската начинается с середины, с движением влево и вправо. По достижению кровельного среза размечают лист по месту при помощи самодельного инструмента («чертка»). Размеченный лист спускают вниз и обрезают по нанесенной линии.

Точкой посадки саморезов всегда выбирается место прилегания нижнего гребня и обрешетки. В районе свесов крепежи устанавливают в каждую вторую волну, из-за значительной ветровой нагрузки. Для обеспечения плотного прилегания листов, практикуется смещение центров крепежа на 3-5 мм на участках с нахлестом.

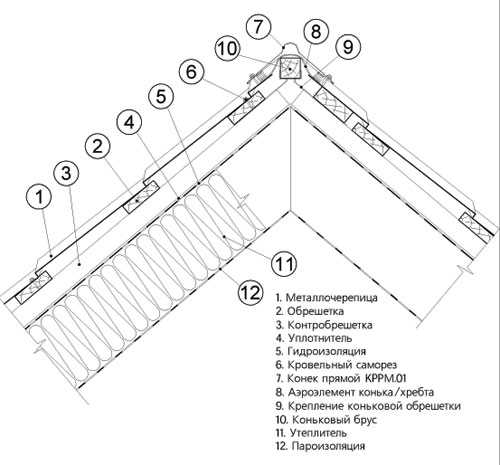

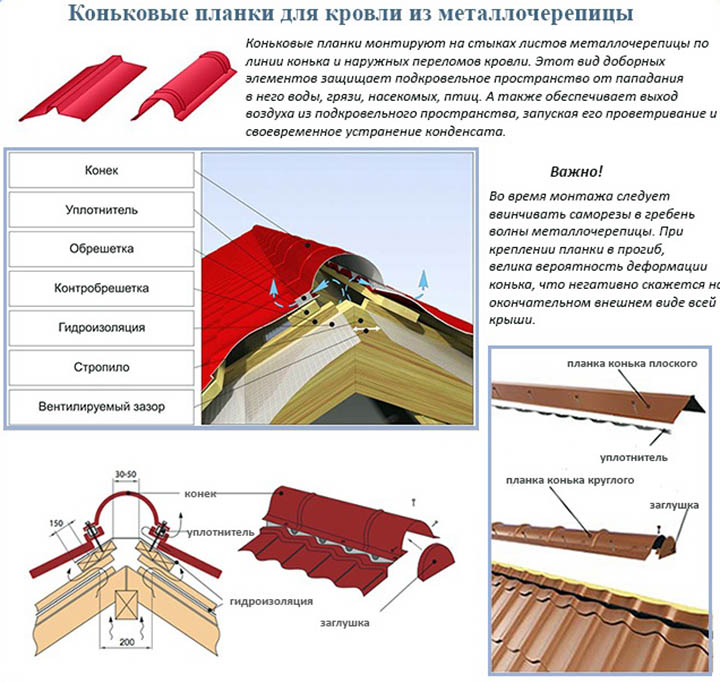

Как крепятся коньковые и торцовые планки

Торцовая планка совмещает в себе декоративную и защитную функцию, сохраняя материал от ветровой нагрузки. Ее крепят по направлению от карниза к коньку крыши на саморезы с шагом 50 см. Стыковочный нахлест здесь – 10 см: важно добиться перекрытия верхнего гребня волны материала, иначе под кровлю попадет вода. Коньковую планку укладывают в верхней точке волны с шагом 200-300 мм. Под нее обычно укладывают уплотнитель.

Верхние ендовы и наружные фартуки

При помощи верхних ендов осуществляется отвод воды со стыков соседних скатов. Проводя их крепление, важно избегать попадания самореза в центр нижней ендовы: это приводит к нарушению гидроизоляции. Место выхода дымохода оформляется внешним фартуком, монтаж которого проводится точно так же, как нижнего.

Аксессуары и их стыковка на кровле

Кровля обычно оснащается снегозадерживающими элементами, предотвращающими внезапное обрушение снеговых масс при наступлении оттепели. Места их монтажа обозначаются в проектной документации: под ними необходимо устанавливать дополнительные планки. Как гласят строительные нормы, снегозадержатели крепятся под второй волной от низа. Длинные кровли потребуют обустройства нескольких рядов этих приспособлений.

Вывод через кровельную поверхность вентиляционных труб осуществляется благодаря готовым проходам, обеспечивающим максимальную герметичность по линии прилегания. Данные элементы тонируются в цвет кровельного материала, что обеспечивает их полную незаметность.

Установка водостока

Перед тем, как класть металлочерепицу, карнизная планка или стропилины оснащаются длинными крюками для фиксации водоотводного желоба. В противном случае придется использовать компактные крюки, прикручивая их к лобовой доске. Это не самый лучший вариант монтажа водостоков под металлочерепицу, заметно уступающий в надежности первому. Установка водосточных воронок проводится из расчета 1 шт/120 м2 кровли.

Советы по эксплуатации кровли из металлочерепицы

Существует несколько рекомендаций, которые позволят продлить срок службы нового покрытия:

• Если в процессе укладки металлические листы были поцарапаны, места повреждений нужно обязательно закрасить.
• Через 3 месяца после монтажа проводится подтяжка саморезов.
• Чистить кровлю рекомендуется два раза в год, убирая с ее поверхности опавшие листья и другой мусор. В качестве уборочного инструмента необходимо использовать мягкую щетку или струю воды.

Укладка металлочерепицы: технология проведения работ

Планируя построить или капитально отремонтировать кровлю, каждый домовладелец надеется, что новое кровельное покрытие прослужит долго. Но выбрать и приобрести качественную металлочерепицу для кровли – это только половина дела. Необходимо еще грамотно осуществить монтаж этого материала, поскольку от этого будет зависеть то, сколько сможет прослужить покрытие. Рассмотрим, как проводится укладка металлочерепицы – инструкция по работе с эти материалом позволит избежать ошибок при монтаже.

Одним из наиболее часто используемых кровельных материалов в частном строительстве, безусловно, является металлочерепица – укладка и монтаж этого материала требуют знания определенных правил работы с ним. В противном случае, даже самые качественные и дорогие образцы металлочерепицы не прослужат долго.

Поэтому ни в коем случае нельзя доверять укладку металлочерепицы мастерам «широкого профиля», которые не имеют опыта и не знакомы с технологий монтажа данного материала. Да и самому хозяину дома не помешает узнать о правилах работы с металлочерепицей. Это поможет контролировать проведение работ кровельщиками, а при необходимости даст возможность осуществить кровельные работы самостоятельно.

Содержание

1. Сколько металлочерепицы потребуется для укладки?
2. Какие инструменты потребуются для монтажа?
3. Как перевозить и хранить металлочерепицу?
4. Подготовительный этап
5. Укладка листов
6. Важные правила
7. Завершающий этап монтажа

Сколько металлочерепицы потребуется для укладки?

На первом этапе работы должна быть составлена схема укладки металлочерепицы. Необходимо подсчитать количество рядов по вертикали и произвести расчеты общего количества материала. Для этого нужно:

• Измерить длину карниза ската и выяснить, какова полезная ширина листа металлочерепицы (этот показатель указан производителем).

Совет! Вот простой пример расчета: длина ската равна 6 метрам, а полезная ширина листа металлочерепицы – 1,1 метра. Значит, потребуется укладка 6 рядов по вертикали (6 / 1,10 = 5,45, округляем полученное значение в большую сторону, получаем 6 рядов).

• Чтобы подсчитать количество листов в одном вертикальном ряду нужно измерить высоту ската, измерение производят от карниза до конька. К полученному значению следует прибавить 5 см на формирование карнизного свеса и по 15 см на образование нахлестов по горизонтали.

Совет! Большинство производителей выпускает металлочерепицу листами разной длины. Максимальная длина – 8 метров. Однако работать со столь длинными листами очень сложно, поэтому рекомендуется на свесах высотой более 4,5 метров укладывать металлочерепицу в два ряда.

Какие инструменты потребуются для монтажа?

Чтобы произвести работы по укладке металлочерепицы потребуется следующий набор инструментов:

• Шуруповерт аккумуляторный;
• Дрель;
• Длинная рейка, рулетка, маркер для выполнения разметки;
• Молоток.

Очень важным моментом является подбор инструмента для разрезания листов материала, технология укладки металлочерепицы на крышу допускает использование таких инструментов, как:

• Ручные ножницы по металлу;
• Лобзик с электроприводом;
• Ножовка с крупным зубом.

Совет! А вот болгарку для разрезания листов металлочерепицы применять категорически запрещено. Дело в том, что при работе болгаркой происходит нагрев и разрушение защитного покрытия материала.

Как перевозить и хранить металлочерепицу?

Успех в работе с металлочерепицей зависит от многих мелких нюансов, в том числе от того, были ли соблюдены правила перевозки материала и его хранения до момента начала монтажа:

• Для погрузки упаковок с листами металлочерепицы в кузов машины требуется применением мягких строп.
• Для перевозки упаковок материала нельзя использовать машины, у которых кузов длину меньше длины листа металлочерепицы.
• Для переноса отдельных листов материала нужно брать лист вдвоем за длинный срез. В противном случае, на листе может образоваться заломы или загибы.
• Категорически запрещено переносить листы методом волочения.
• Для хранения упаковки металлочерепицы следует сложить в помещении, а если это невозможно, что нужно соорудить навес на улице. Укладывать пачки непосредственно на землю нельзя, нужно построить решетчатый настил из бруса.

Подготовительный этап

Начинаются кровельные работы с подготовительного этапа, укладка кровли из металлочерепицы производится на обрешетку. Этапы монтажа данной конструкции:

• На стропильные ноги крепят брус сечением 50 мм. Этот брус будет выполнять функции контробрешетки и обеспечивать циркуляцию воздуха между слоем теплоизолирующего материала и гидроизолирующей пленки.
• Поверх собранной контробрешетки настилается гидроизолирующий материал. Пленка укладывается свободно, а не в натяг, крепится материал к брускам контробрешетки при помощи степлера строительного. Полотнища гидроизоляции укладывают параллельно карнизу, между отдельными полосами ширина перехлеста должна быть равна 15 см. Скрепляют полотнища при помощи клейкой ленты.
• Поверх уложенной гидроизоляции следует набить бруски наружной контробрешетки.
• Теперь можно начинать строить обрешетку, на которую непосредственно будет укладываться металлочерепица. Нижняя доска обрешетки, которая укладывается у свеса карниза, должна иметь толщину 50 мм. Основную часть обрешетки собирают из доски толщиной 32 мм.

Совет! Доски для строительства обрешетки нужно предварительно обработать антисептической пропиткой. Эта обработка увеличит срок службы покрытия.

• Шаг расположения элементов обрешетки определяется видом купленной металлочерепицы, а точнее размерами волны профиля. Так, для популярного варианта материала марки Монтеррей, шаг расположения досок в обрешетки составляет 35 см.
• Во внутренних углах кровли (ендовах), а также у труб и других надстроек на крыше необходимо строить сплошную обрешетку.
• На нижнюю доску обрешетки следует установить металлические планки-капельники. Устанавливают планки внахлест, его ширина составляет 10 см.

Укладка листов

Принятая технология укладки металлочерепицы предусматривает следующий порядок работы при укладке элементов в один ряд по вертикали:

• На нижний край ската устанавливается первый лист материала, сформировав карнизный свес шириной 5 см. Лист закрепляется при помощи одного самореза.
• Производят укладку второго листа, выравнивая его относительно уже уложенного. Первый и последующий лист скрепляются внахлест в верхнюю часть волны. Саморез нужно вкрутить под первой поперечной складкой снизу. Саморез не должен входить в обрешетку.
• Далее продолжают скреплять листы между собой, предварительно выровняв их. Скрепляют листы снизу вверх в каждую волну профиля. На этом этапе саморезы не должны касаться обрешетки.
• Аналогично проводят укладку еще одного или лучше двух листов. Затем, еще раз тщательно выровняв собранный блок из листов, прикрепляют его к обрешетке саморезами.

В большинстве случаев листы металлочерепицы укладываются по вертикали в два ряда. В этом случае, правила укладки металлочерепицы следующие:

• Первый и второй лист укладывают так, как описано выше.
• Третий лист размещают выше первого, уложив его с нахлестом, равным 15 см. Производят скрепление между собой первого и третьего листов.
• Четвертый лист укладывают над вторым и скрепляют его со вторым по горизонтали и с третьим по вертикали.
• Теперь осталось выровнять собранный блок и закрепить его на обрешетке.

Важные правила

• При обрезании листов металлочерепицы нарушается защитное покрытие. Торцы обрезанных листов нужно сразу же закрасить специальной полимерной краской, которая продается в местах реализации металлочерепицы. Выполнение подкраски торцов с использованием каких-то других красок недопустимо.

• При проведении монтажных работ важно соблюдать осторожность, чтобы не повредить полимерное покрытие кровли. При образовании дефектов, необходимо сразу же их закрашивать.
• При необходимости передвижения по кровле, покрытой металлочерепицей, необходимо надевать обувь с мягкой подошвой, причем наступать нужно только на места расположения элементов обрешетки.

Завершающий этап монтажа

Закончив укладку основного покрытия, можно приступать к завершающему этапу, который включает в себя установку коньковых и фронтонных планок, оформление ендов, вертикальных примыканий и установку аксессуаров:

• Фронтонные планки устанавливаются на торцы обрешетки по направлению снизу вверх. Планки должны перекрывать торцы уложенных листов металлочерепицы.
• Коньковые планки устанавливают после завершения монтажа фронтонных. К коньковой доске прибивают специальный уплотнитель, затем устанавливают планки, закрепляя их саморезами в верхнюю часть волны уложенной металлочерепицы.
• В ендовах устанавливают специальные угловые элементы. Еще до укладки основного покрытия на сплошную обрешетку в ендовах укладывают гладкие листы со сгибом посередине. После укладки основного покрытия в местах стыка устанавливаются ендовные планки, которые крепятся саморезами в верхнюю часть профиля металлочерепицы.
• В местах примыканий к вертикальным поверхностям устанавливают специальные покрывающие фартуки из металла.
• На последнем этапе устанавливают необходимые аксессуары – снегозадержатели, лестницы, антенны и пр.

Итак, работа с металлочерепицей несложна, но требует знания множества нюансов. Планируя выполнить работу самостоятельно, следует внимательно изучить, как производится укладка металлочерепицы на двухскатную крышу или крышу другой конструкции. Помимо изучения инструкций, новичкам стоит посмотреть видео уроки по выполнению монтажа. В этих материалах опытные мастера объясняют, как провести самые сложные этапы работ и избежать ошибок.

Основы проектирования металлической кровли

Особенности

Чак Ховард, PE Консультанты по металлическим крышам Опубликовано 01 октября 2020 г.

Металлическая кровля представляет собой элемент здания, требующий надлежащего проектирования, спецификации и детализации. Для этого проектировщик должен понимать отдельные части не только сами по себе, но и, что более важно, как все они работают вместе, чтобы дать зданию все преимущества системы металлической кровли. Поэтому проектировщики такой кровли должны быть знакомы со всеми характеристиками металлической кровельной системы, чтобы обеспечить профессиональный проект для этого важного элемента здания.

Металлическая крыша – это элемент здания, требующий надлежащего проектирования, спецификации и детализации. Для этого проектировщик должен понимать отдельные части не только сами по себе, но и, что более важно, как все они работают вместе, чтобы дать зданию все преимущества системы металлической кровли. Поэтому проектировщики такой кровли должны быть знакомы со всеми характеристиками металлической кровельной системы, чтобы обеспечить профессиональный проект для этого важного элемента здания.

Многие проекты сегодня пытаются использовать общую спецификацию или универсальный подход, оставляя многие важные детали с ограниченным конкретным описанием или без него. В то время как часто ограниченная спецификация без надлежащего описания по-прежнему дает правильно работающую систему металлической кровли, отсутствие правильно определенной и установленной металлической кровли является причиной № 1 проблем и / или отказов металлической кровли.

Использование следующих рекомендаций по спецификации охватывает наиболее важные элементы, необходимые для обеспечения практического и необходимого направления для полностью функционирующей металлической крыши.

Во-первых, необходимо отметить, что металлическая кровля является структурной системой. Сами панели, безусловно, необходимы для защиты внутренней части здания от непогоды, но они также должны собирать, распределять и противостоять природным силам, таким как ветер, дождь, снег, температурные перепады и т. д. Поэтому первым пунктом, который необходимо учитывать При выборе и спецификации металлической кровли необходимо убедиться, что выбранная система может противостоять всем силам природы, в то же время обеспечивая защиту от непогоды в интерьере. Ниже приведены две специальные публикации по проектированию, которые необходимо использовать при проектировании системы металлической кровли нежилого помещения в соответствии с действующими требованиями Международного строительного кодекса (IBC):

• ASCE 7-текущая публикация: Американское общество инженеров-строителей (ASCE) разработало публикацию под названием «Минимальные расчетные нагрузки для зданий и других сооружений» и обозначено как ASCE 7. В этом руководстве приведены сведения о ветровых, снеговых, сейсмических и других динамические нагрузки, которые конструкция должна выдерживать без разрушения. Что касается металлических крыш, он обеспечивает расчетные параметры для определения различных ветровых зон и расчетных нагрузок, связанных с этими конкретными областями. Эти нагрузки по нормам должны использоваться при определении конструктивных требований к металлической кровельной системе.
• ASTM E-1592: Текущая версия IBC требует, чтобы система металлической крыши была спроектирована так, чтобы соответствовать условиям нагрузки UL 90 или ASTM E-1592. В то время как испытания UL 90 подходили для крыш до разработки стандартов ASTM E-1592 в начале 2000-х годов, только процедуры, связанные с испытанием ASTM E-1592, позволяют проектировщику определить расчетные ветровые нагрузки, которым можно противостоять во всех различные области ветровой нагрузки конкретной металлической крыши, определенные оценкой ASCE 7. Поскольку эти оценки включают структурные расчеты, в спецификациях должно быть указано, что их должен выполнять профессиональный инженер, имеющий лицензию штата, в котором будет установлена ​​крыша.

Кровельная панель Тип

Существует множество конфигураций панелей, толщин, покрытий и деталей, доступных для металлических крыш. Наиболее распространенной для нежилого проекта является система со стоячим фальцем, которая, как правило, включает ряд металлических листов с плоской поверхностью с вертикальными швами (стоячие фальцы), которые позволяют соединять отдельные панели друг с другом в полевых условиях. Конфигурация этих швов может варьироваться, но конечным результатом всегда должна быть сплошная стальная поверхность, непроницаемая для проникновения воды.

Кроме того, крепление этих панелей в швах должно быть спроектировано с помощью непрерывных или отдельных зажимов, которые соединяют металлические панели с нижней конструкцией таким образом, чтобы удовлетворялись конструктивные требования, описанные выше. Крепление этих зажимов должно выполняться под поверхностью металлической кровли и обеспечивать необходимое тепловое перемещение панелей кровли. Должна быть указана только панельная система, которая была испытана в соответствии с процедурой ASTM E-1592 и которая может конструктивно противостоять расчетным нагрузкам, разработанным с использованием производства ветровой нагрузки ASCE 7.

Поскольку окончание кровельных панелей является основным местом утечек крыши, они должны быть специально определены в процессе проектирования крыши. Существуют две различные основные конструкции: гидрокинетическая и гидростатическая.

• Гидрокинетическая: Гидрокинетическая крыша направляет большую часть воды по своей поверхности за счет кинетических (движущихся) сил гравитации. Этот тип крыши не требует полной водонепроницаемости швов или торцов панелей и, следовательно, требует использования водонепроницаемой подложки, чтобы полностью противостоять любому проникновению воды. Металлическая панель просто обеспечивает покрытие подстилающего слоя, как это делает черепица.

Несмотря на то, что многие производители и ассоциации предлагают минимальный уклон крыши от 3:12 до 4:12, критические участки, такие как ендовы, бордюры и карнизы, уязвимы и восприимчивы к проникновению воды. Этот тип металлической кровли следует выбирать только в том случае, если учтены все конкретные условия, и наличие воды под стальной поверхностью в определенных местах может быть полностью устранено с помощью подстилающего слоя и, следовательно, является приемлемым.

• Гидростатическая: Гидростатическая крыша удерживает всю воду на внешней поверхности и поэтому не требует использования водонепроницаемого подстилающего слоя. Он предназначен для предотвращения попадания стоячей и/или струйной воды во внутреннее пространство в течение необходимого времени и до тех пор, пока влага не исчезнет.

Основным принципом для швов, ендов и карнизов, связанных с этим типом системы, является постоянная герметизация этих областей. Используйте либо герметик между металлическими элементами, закрепленными герметизирующей застежкой, либо обжимайте шов, чтобы навсегда предотвратить любое дифференциальное движение между задействованными металлическими поверхностями.

Только указание металлической кровли со скрытым креплением устраняет проблемы выворачивания крепежа и/или удлинения отверстия крепежа. Все сквозные крепления должны находиться в неподвижных местах и ​​в местах примыкания, где обоим компонентам элементов примыкания разрешено двигаться вместе.

Наконец, введение головок крепежных элементов из цельного цинка или нержавеющей стали, окрашенных порошковой краской в ​​тон поверхности металлической крыши, а также герметизирующих шайб, которые могут быть полностью заключены в вогнутую шайбу, прикрепленную к головке крепежного элемента, что обеспечивает практически невидимое система крепления.

Гарантии

Большинство архитектурных нежилых металлических кровельных систем имеют заводскую окраску. Используйте только систему, сравнимую с системой Kynar, на которую распространяется как минимум 20-летняя полная гарантия на краску.

Что касается гарантии водонепроницаемости, убедитесь, что срок действия гарантии и общая ответственность производителя указаны в спецификациях. Кроме того, убедитесь, что требуются проверки производителя, и что окончательная гарантия не будет исключать качество работы подрядчика. Гарантии производителя должны быть необходимы для того, чтобы продукт был включен в спецификацию, но они должны быть проверены спецификатором, чтобы убедиться, что они предназначены для конкретной работы и соответствуют требованиям спецификаций.

Система металлической кровли представляет собой конструкционный строительный элемент, который при правильном проектировании и установке будет служить столько же или дольше, чем другие строительные элементы. Однако он не может спроектировать или установить сам без компетентной спецификации и профессиональной установки. Ответственность проектировщика заключается в обеспечении того, чтобы эти два критически важных элемента были полностью отражены в спецификациях, а также в соблюдении общих требований во время установки.

Успешный проект металлической кровли всегда начинается с профессиональной и полной спецификации и заканчивается металлической крышей, соответствующей этим спецификациям. Убедитесь, что это происходит на всех проектах металлических крыш, чтобы в результате получилась долговечная, эстетически приятная и герметичная крыша.

Chuck Howard, PE, Metal Roof Consultants, Cary, NC, член Зала славы металлоконструкций, частый автор и докладчик по вопросам металлических кровель, а также лидер в отрасли металлических кровель. более 30 лет.

Металлические крыши для домов: цвета, панели и дизайн

Вы видели, как в вашем районе появляется больше металлических крыш? Если да, то неудивительно, что металлические крыши быстро стали вторым по популярности кровельным материалом в Соединенных Штатах, причем более распространенной является только битумная черепица.

В отличие от черепичной кровли, металлическая кровля отличается большим разнообразием стилей, дизайнов и цветов. Если вы попросите двух человек визуализировать металлическую крышу, они, вероятно, представят две очень разные крыши, потому что существует так много разных металлических эстетик. В то время как внешний вид некоторых металлических крыш идеально подходит для традиционного дома, другие могут показаться слишком индустриальными, чтобы гармонировать с белым частоколом.

Компания Western States Metal Roofing производит металлические кровельные и сайдинговые панели, которые используются в жилых и коммерческих помещениях. Мы работаем напрямую с домовладельцами, подрядчиками и архитекторами и видим тенденции того, какой тип металлических кровельных панелей чаще всего используется в домах.

В этой статье мы рассмотрим лучшие металлические панели и цвета для кровли жилых домов, а также приложим множество фотографий, чтобы вдохновить вас на дизайн металлической кровли.

Когда мы говорим «металл», важно отметить, что на самом деле мы имеем в виду сталь . Существуют и другие типы металла, которые используются в качестве кровельных материалов, однако сталь является наиболее распространенным типом металлической кровельной системы для домов из-за ее сравнительно более низкой стоимости по сравнению с медной или алюминиевой крышей.

Типы металлической кровли:

• Алюминиевая кровля
• Цинковое покрытие
• Медная кровля
• Нержавеющая сталь
• Стальная кровля: Galvalume или оцинкованная сталь

Узнайте больше о различных типах металлических крыш, посмотрев наше видео ниже:

Ожидаемый срок службы металлической кровли составляет от 40 до 60 лет, а иногда и больше. Это делает выбранный вами дизайн металлической крыши еще более важным, потому что вы, скорее всего, будете смотреть на крышу до конца своей жизни или, по крайней мере, до тех пор, пока вы владеете своим домом.

Дизайн металлической кровли начинается с выбранного профиля панели. Это форма, которую принимает металл. Для жилых крыш мы видим три вида металлических панелей, используемых чаще, чем другие.

• стоячий шов
• Гофрированный ⅞”
• Панель R


Крыши со стоячим фальцем — это золотой стандарт для металлической кровли и наш лучший выбор для металлической кровли. Это самый дорогой тип металлической кровли в этом списке, поэтому он подойдет не всем. Однако кровля со стоячим фальцем имеет дополнительные преимущества по сравнению с другими системами металлической кровли. Мы обсудим эти уникальные преимущества ниже.

• Привлекательность
• Повышенная водонепроницаемость/высокое качество
• Меньше техобслуживания, чем открытые крепежные системы
• Совместимость с кровлей с малым уклоном


Фальцевые крыши имеют непревзойденную привлекательность для бордюров. Этот стиль металлической кровли часто используется в роскошных домах и зданиях. Скрытые застежки обеспечивают четкие линии и стильный современный внешний вид.

Крыша со стоячим фальцем имеет более высокое качество по сравнению с другими вариантами металлической кровли. Он более устойчив к атмосферным воздействиям и с меньшей вероятностью протекает из-за системы скрытых креплений . Более герметичная крыша означает меньшую вероятность утечек и повреждения водой, которые могут вызвать проблемы с вашей крышей, которые необходимо будет отремонтировать.

Крыши с механическим стоячим фальцем являются предпочтительной системой металлической кровли с малым уклоном, а также для таких областей, как снежная страна, которые сталкиваются с суровыми погодными условиями, где требуется прочная крыша.

Панели со стоячим фальцем также требуют меньше обслуживания, чем другие типы металлических кровельных систем. Поскольку застежки скрыты, они не подвергаются воздействию погодных условий. Вам не нужно беспокоиться о выходе из строя уплотнительных шайб, ослаблении винтов или поломке крепежных деталей.

Шаг крыши часто может диктовать, какая крыша подходит для вашего дома. Стоячий фальц — отличный выбор для кровли, если у вас крыша с низким уклоном. Он может быть установлен на склоне с уклоном 1:12 благодаря своей герметичности и устойчивости к протечкам. Напротив, другие панели в этом списке представляют собой панели с открытым крепежом, и их нельзя устанавливать на крышу с шагом менее 3:12.

Существует три типа панелей со стоячим фальцем. Узнайте о различиях ниже:

⅞” гофрированная металлическая кровля является нашей лучшей продаваемой гофрированной панелью. С 7/8-дюймовым гофром вы получаете прочную, устойчивую к гниению и долговечную новую металлическую кровлю по гораздо более низкой цене, чем фальцевая. Гофрированные панели также являются отличным выбором для домовладельцев, которые хотят установить свои собственные крыши или просто хотят быстро получить панели.

• Доступность
• Помогает замаскировать масленку
• Простота установки
• Доступен


• Материалы: варьируются от 2,50 до 3,50 долларов США за квадратный фут.
• Установка: В среднем от 5 до 8 долларов за квадратный фут.

Общая стоимость, включая материалы и установку, может составлять от 7 до 12 долларов за квадратный фут. Это примерно половина стоимости фальцевой кровли.

Если вы какое-то время изучали металлические крыши, вы, вероятно, когда-то сталкивались с термином «консервирование масла». Это относится к появлению складок или волн, образующихся на крыше. Это естественный результат расширения и сжатия металла.

Это побочный продукт работы с металлом, который, к сожалению, неизбежен. К счастью, гофрированные панели диаметром ⅞” — отличный выбор для маскировки масляных банок.

Гофрированные панели ⅞” имеют волнистую форму. Если бы какие-то дополнительные волны образовались из-за консервирования масла, это, скорее всего, даже не было бы заметно. Масляные банки гораздо более очевидны на плоских поверхностях.

Эти панели считаются одними из самых простых в установке металлических кровельных панелей, поэтому сами проекты ремонта дома.Выбирая этот путь, вы также экономите деньги на затратах на установку.

Если вы действительно торопитесь с новой крышей и не хотите долго ждать изготовления других кровельных панелей, то вам по достоинству оценят гофрированные панели диаметром ⅞». Это самые доступные металлические панели на рынке, и они имеются в наличии в большинстве магазинов товаров для дома. Таким образом, вы можете получить панели гораздо быстрее, чем заказывать у производителя.Поставки производителя могут занять до двух недель в зависимости от того, где вы находитесь.

Для получения дополнительной информации о кровле из гофрированного металла загрузите бесплатную копию нашего руководства для домовладельцев из гофрированного металла.

R Панель в Country Red

Мы считаем R-Panel . самая низкая ценовая категория. R-Panel гофрирована даже чуть меньше ⅞” и имеет стильный внешний вид, похожий на стоячий фальц.

R-Panel имеет приподнятые ребра с плоскими участками между каждым ребром. Несмотря на то, что это панель с открытой застежкой , ее внешний вид похож на стоячий фальц, и иногда даже ошибочно называют стоячим фальцом . Вблизи панели выглядят по-разному, но на расстоянии они выглядят одинаково, когда находятся на крыше.

Если вам нравится внешний вид фальцевой кровли, но вы ищете более экономичную панель, R-Panel — отличный вариант.

• Доступность
• Простота установки и удобство сборки своими руками


Эта панель предлагает вам все преимуществ металлической кровли по более низкой цене, чем другие панели из нашего списка.

Крыша из R-панели обычно стоит 2,50–3,50 долл. США за квадратный фут для материала . Стоимость установки составляет в среднем от 5 до 8 долларов за квадратный фут.

R-панель может быть примерно на 15% меньше, чем ⅞” гофра, и по крайней мере на 50% меньше, чем панелей со стоячим фальцем.

Как и гофрированная панель ⅞ дюйма, панель R представляет собой открытую крепежную панель, для установки которой требуется меньше времени, инструментов и опыта. Это более удобная панель, если вы хотите выполнить установку самостоятельно и хотите упростить процесс установки.

Узнайте больше о R Panel, прочитав:

Что такое R Panel? Определение, стоимость и цвета. Большинство металлических крыш для домов устанавливаются в нейтральных тонах, таких как серый, черный или бежевый. Тем не менее, некоторые дома выбирают яркий цвет крыши, такой как зеленый. Металлическая кровля поставляется в более чем 100 стандартных и специальных цветах, поэтому у вас есть множество вариантов.

Варианты цветов металлической кровли:

• Матовые цвета
• Стандартные цвета (система окраски SMP)
• Стандартные цвета ( ПВДФ система окраски)
• Designer Colors ( PVDF система окраски)
• Система изменения цвета Vari-Cool

При выборе цвета металлической кровли для жилых домов мы рекомендуем учитывать следующие факторы:

• Географическое положение вашего дома
• Окружающие объекты на вашей территории
• Общая эстетика вашего дома
• Тенденции района
• Ограничения ТСЖ (если применимо)

Все это и многое другое мы рассмотрим в нашем руководстве «Как выбрать цвет металлической кровли». Щелкните ниже, чтобы загрузить бесплатную копию.
