Схема укладки дренажной трубы: Укладка дренажной трубы: пошаговая инструкция

Если влага накапливается не на поверхности, а непосредственно в грунте, то на территории обустраивается система водоотведения закрытого типа. Иные варианты дренажа в данном случае бесполезны – они не выполнят своей функции в полном объеме.

Этап подготовки

1. Разработка схемы. Дренажные трубы укладываются по всей территории (для отведения из грунта избыточной влаги) или по периметру конкретного объекта, фундамент которого нужно защитить от подтопления. Так как каждый участок отличается рельефом, характеристиками почвы и рядом иных особенностей местности, схема коммуникации разрабатывается индивидуально.

Копировать соседей, брать готовые разработки из интернета – занятие бесполезное. Система дренажа свою функцию вряд ли выполнит, а деньги и время будут потрачены впустую.

Рекомендации профессионалов:

•  Интервалы между «рукавами» дренажной системы (в м) выбираются, исходя из характеристик почвы. Для песчаников (высокая гигроскопичность) достаточно 40–45, суглинков – 20. На участках с глиной расстояние между ответвлениями уменьшается до 8–10.
•  На стыках труб (дренажных и центрального водоотвода) целесообразно монтировать смотровые колодцы.

2. Подбор материалов

•  Трубы. Специфика их выбора состоит в том, что для каждого участка схемы берутся разные их версии. Если монтируется центральный канал водоотведения, достаточно изделий со сплошными стенками. А вот для боковых «рукавов», которые служат для впитывания влаги из грунта, подходят только трубы с перфорацией. Относительно их материала у специалистов мнение единое: по совокупности показателей (цена, малый вес, устойчивость к нагрузкам, длительный эксплуатационный ресурс) лучшей является продукция из полимеров.
•  Речной песок. Строительный не подойдет – сыпучий материал должен обладать хорошими фильтрующими свойствами.
•  Щебенка или гравий (в зависимости от характеристик грунта). Целесообразно использовать продукцию с крупными и средними фракциями. Такой «комплексный» материал (смешанного состава) надежно защитит трубы от деформации и проникновения в их полость механических взвесей.
•  Геотекстиль. Для дренажной системы используются дорнит, флизелин. Эти материалы обладают отличной фильтрующей способностью, прочностью и неподверженностью гниению. Процесс монтажа существенно упрощается, если укладываются трубы с защитной оболочкой из геоткани. В этом случае отделка траншеи ее полотнами не делается.

Геотекстиль производится в нескольких версиях. В плане надежности, долговечности предпочтительнее продукция на основе мононити, изготовленная по термической технологии.

Самые популярные товары раздела :

Все товары раздела

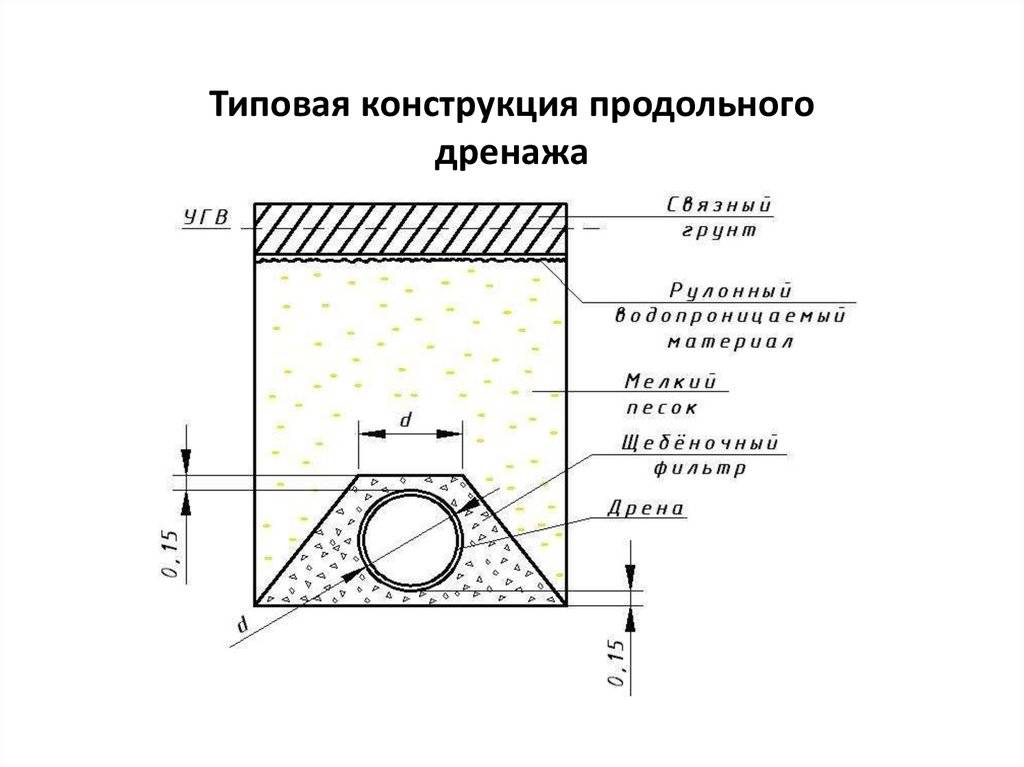

Инструкция по укладке дренажных труб

1. Разметка территории. Составленная схема, как правило, подлежит небольшой корректировке (изменению конфигурации трасс). Но в любом случае нужно обеспечить естественный сток воды из дренажных труб в центральный канал.
2. Земляные работы. Ширина траншеи выбирается такой, чтобы можно было обсыпать трубы со всех сторон. Ее достаточный уклон легко проверяется проливом. Если вода, подаваемая из шланга, беспрепятственно уходит в сторону смотрового колодца, все сделано грамотно. Остается лишь уплотнить грунт.
3.  Засыпка речного песка. С учетом, что он утрамбуется, достаточно слоя в 10 см. Сверху – щебенка. Суммарная толщина подложки под трубу должна получиться порядка 25 см.
4.  Укладка геоткани. Но это для случаев использования дренажных труб без фильтрующей оболочки. Полотно расстилается с небольшим заворотом на бортики траншеи.
5.  Монтаж дрен. Изделия стыкуются между собой с помощью переходников. Заниматься герметизацией соединений, как это практикуется при обустройстве канализации, не имеет смысла. Нужно лишь обеспечить плотность «посадки» труб, так как системы подвергается механическим воздействиям из-за регулярных подвижек грунта.
6.  Финишная укладка геоткани. Сегментами полотна, ранее завернутыми на откосы, магистраль полностью закрывается, с обязательным перехлестом и фиксацией краев материала. В результате дренажные трубы (без оболочки) должны быть надежно укутаны фильтрующей тканью.
7.  Отсыпка траншеи. Производится тем же щебнем вперемежку с песком.
8.  Декорирование территории. На участок магистрали укладывается слой снятого ранее дерна. Как вариант – искусственное покрытие (продается в виде рулонов).

Полезные советы

•  Если из-за особенностей рельефа на каком-то участке магистрали накопленная в колодце влага самотоком не уходит, практикуется принудительный способ водоотведения с помощью насоса.
•  Глубина траншеи под дрены выбирается с расчетом, чтобы при ранних заморозках магистраль не перемерзла. Иначе не избежать разрушения труб, и их придется менять.

Произвести монтаж системы своими руками несложно. Но составление схемы, расчет ее параметров лучше доверить профессионалам. Учитывая специфику работы, исправление допущенных ошибок потребует много времени и дополнительных денежных расходов.

alfatep.ru – интернет-магазин, реализующий оборудование и материалы для всех инженерных коммуникаций. У нас вы можете приобрести качественные дренажные трубы различных версий и диаметров. Продукция только известных производителей по ценам заводов. Если нужно разработать схему системы водоотведения, рассчитать ее параметры, специалисты сервисного подразделения подготовят проект, дадут практические рекомендации. Связаться с ними или оставить заявку на покупку можно по телефону 8 (495) 109 00 95 и на сайте (звонки по России бесплатные). Доставка нашими силами в сжатые сроки по любому региону. Практикуем льготное кредитование клиентов, даем возможность выбора удобной формы оплаты, делаем скидки постоянным покупателям – обращайтесь, мы решим ваши проблемы.

• 08.04.2019 Дровяные камины Термофор: что выбрать
• Медные трубы для кондиционеров и холодильников 21.02.2019

Похожие статьи:

Для чего используются трубы из сшитого полиэтилена

Как выбрать армированные полипропиленовые трубы для отопления

Пресс клещи для металлопластиковых труб: виды, преимущества и способ выполнения работ

Полипропиленовые трубы Pro Aqua для монтажа систем водоснабжения, отопления и не только

Оборудование Rehau для работ по монтажу систем из труб сшитого полиэтилена

Монтаж ПНД труб своими руками – качественно и быстро

Полипропиленовые трубы FD plast: область применения и эксплуатационные преимущества

Самые популярные статьи

Какое давление должно быть в гидроаккумуляторе

Какие обогреватели не сжигают кислород и не сушат воздух?

Накопительные баки для воды

Верхний или нижний забор воды?

Винтовой или центробежный? Какой выбрать?

Как очистить воду на даче: выбираем лучший фильтр для воды из колодца

Проектирование дренажной системы

Проектирование дренажной системы

Эффективная водопроводная система начинается с проектирования, позволяющего экономить воду и энергию. Хороший дизайн включает в себя короткие расстояния между сантехническими приборами и использует современные материалы. Проект водопровода должен включать две системы: систему подачи воды и систему удаления отходов. Прежде чем приступить к проектированию дома с водопроводными, дренажными, канализационными и вентиляционными системами, вы должны следовать местным строительным нормам, чтобы обеспечить соответствие проекту.

​

Сантехник должен знать основные принципы и стандарты сантехнических материалов. Избегайте любых планов сантехники, которые требуют, чтобы сантехник ослаблял конструкцию здания.

Планирование дренажной, канализационной и вентиляционной системы

Материалы

Дренажные трубы должны быть изготовлены из полиэтилена высокой плотности, ПВХ, АБС-пластика, НПВХ, чугуна, оцинкованной стали, свинца, меди, латуни, нержавеющей стали, сверхпрочного остеклованного глиняная труба или другие утвержденные материалы с гладким равномерным отверстием. Как правило, материалы должны быть без дефектов и соответствовать стандартам строительного ведомства. 9

05

Таблица 3.7: Материалы для ливневой канализации (NCPS-2006)

​

Таблица 3.8: Материалы для фундамента и подпочвенной канализации (NSPC-2006)

Соединения и соединения
Стыки и соединения в водопроводной системе должны быть газонепроницаемыми и водонепроницаемыми для давления, требуемого испытанием, за исключением труб с перфорированными или открытыми соединениями, которые устанавливаются для сбора и отвода грунтовых или отстойных вод в подземные ливневые стоки.
Различные типы соединений, используемых в водопроводной системе: резьбовые соединения, паяные соединения, паяные соединения, сварные соединения, фланцевые соединения, компрессионные соединения, пазовые соединения и т. д.

Изменение направления дренажного потока

(a) Изменение направления дренажного трубопровода должно производиться путем соответствующего использования одобренных фитингов и должно представлять собой угол углов, равный 22,5⁰ (1/16), 45⁰ (1/8), 60⁰ (1/6) или другим одобренным фитингам эквивалентной ширины.

(b) Горизонтальные дренажные линии, соединяющиеся с вертикальной трубой, должны входить через соединение тройника и тройника 45⁰ или фитингов тройника 45⁰.

(c) Вертикальные дренажные линии, соединяющиеся с другими горизонтальными дренажными линиями, должны входить через ответвление под углом 45⁰ или через соединение треугольника и колена под углом 45⁰.

Фиксирующие ловушки

(a) Ловушки для приспособлений создают жидкостное уплотнение, которое предотвращает проникновение запахов дренажной системы, газов и даже паразитов (диких животных, переносящих болезни) в здание через приспособления.

(b) Размер ловушки приспособления должен быть достаточным для быстрого опорожнения приспособления и ни в коем случае не меньше, чем указано в таблице 5.2 (NSPC). Никакая ловушка не должна быть больше дренажной трубы, в которую она сливается.

(c) Сифоны для приспособлений должны быть самоочищающимися и не должны иметь внутренних перегородок, за исключением случаев, когда такие сифоны составляют одно целое с приспособлением или когда используются устойчивые к коррозии материалы из пластика или стекла. Прочные соединения, скользящие соединения или муфты могут использоваться на входе и выходе ловушки или внутри уплотнения ловушки
. .
(d) Каждая ловушка приспособления должна иметь гидрозатвор размером не менее 2 дюймов и не более 4 дюймов.

​

(Таблица 5-2: МИНИМАЛЬНЫЙ РАЗМЕР НЕВСТРОЕННЫХ ЛОВУШЕК (NSPC)

Чистки

(a) Прочистка стока обеспечивает доступ к основной канализационной линии и расположена за пределами здания или на высоком уровне потолка внутри туалетов

(b) Существует два основных типа прочистки, утвержденных нормами; обычные прочистки и люки. Обычные прочистки с помощью съемных заглушек требуются на дренажных трубах внутри здания или в частной канализации.

(c) Люки служат в качестве соединений для соединения одной или нескольких канализационных линий. Они обеспечивают доступ для осмотра и очистки линий от твердых частиц, которые там накапливаются. Люки распространены в частных сточных водах, которые обслуживают несколько больших зданий. Устанавливайте люки при каждом изменении уклона, изменении направления и стыке двух или более коллекторов. И не превышайте 300 футов между люками.

(d) Обеспечьте очистку верхнего конца каждой горизонтальной дренажной трубы.

(e) Очистка должна быть предусмотрена у основания каждой вертикальной кучи отходов или грунта на высоте 6 дюймов над уровнем моря.

(f) Очистные устройства должны быть легкодоступны для облегчения очистки. не требуется, если изменение направления осуществляется с помощью одного или нескольких фитингов 22,5⁰ или 45⁰.0005

(h) Должна быть обеспечена возможность очистки скрытых трубопроводов в стене или полу.

(i) Прочистки должны быть установлены таким образом, чтобы они открывались в направлении потока дренажной линии или под прямым углом к ​​ней.

(j) Размеры очистки должны соответствовать Таблице 5.4.9 (NSPC).

(k) Прочистки на 3-дюймовых и более трубах должны быть установлены таким образом, чтобы оставался зазор не менее 18 дюймов для штыревой прокладки. Прочистки размером менее 3 дюймов должны быть установлены таким образом, чтобы оставался зазор 12 дюймов для стержней.

Уклон горизонтального дренажного трубопровода

(a) Горизонтальные дренажные трубы должны быть установлены в одинаковых направлениях с одинаковыми уклонами не менее 1/4 дюйма на фут (20,9 мм/м), два процента (2%) для размера трубы 2 дюйма и меньше и менее 1/8 дюйма на фут (10,9 мм/м) или один процент (1%) для размера трубы 3 дюйма и больше. (Уклон дренажных труб см. в NSPC)
(b) Если условия не позволяют прокладывать дренажные и канализационные трубы с таким большим уклоном, как указано, меньший уклон может быть разрешен властями, имеющими юрисдикцию.

(c) Там, где это возможно, все сантехнические приборы должны сливаться в общественную или частную канализационную систему самотеком.

Вентиляционные отверстия и вентиляция
(а) Каждый сифон сантехнического оборудования должен быть защищен от сифонирования и обратного давления, а циркуляция воздуха должна быть обеспечена во всех частях дренажной системы с помощью вентиляционных труб.

(b) Вентиляционные трубы подают свежий воздух к каждому сантехническому прибору в доме, что помогает системе перемещать воду по дренажным трубам каждый раз, когда смывается унитаз или опорожняется раковина. Вентиляционные отверстия также предотвращают попадание канализационных газов в дом и выход всех газов и отходов сточных вод.

(c) Вентиляционные трубы должны заканчиваться на высоте не менее 6 дюймов над крышей, измеренной от самой высокой точки, где вентиляционное отверстие пересекает крышу.

(d) Вентиляционные выходы не должны располагаться там, где пары могут попасть в здание. Вентиляционные выходы не должны располагаться непосредственно под дверью, окном или другим вентиляционным отверстием здания. не должны иметь перепадов и провисов, иметь уклон и соединяться с дренажной системой самотеком

(f) Каждое вентиляционное отверстие должно подниматься вертикально не менее чем на 6 дюймов над уровнем залива края обслуживаемой арматуры, прежде чем подсоединяться к другому вентиляционному отверстию. (a) В коммерческих зданиях, где обрабатываются, готовятся или подаются пищевые продукты, жироуловители должны быть установлены на линии отходов. В противном случае скопившаяся смазка забьет дренажные трубы.

​

(b) Используйте внутренний перехватчик для небольших ресторанов или других предприятий, производящих незначительное количество жира. Он может быть установлен на полу или установлен под полом.

​

(c) В крупных ресторанах или других предприятиях, где накапливается значительное количество жира, требуются ловушки, расположенные за пределами здания. Им нужно время удерживания 2,5 часа. Большинство больших перехватчиков изготавливаются из сборного или монолитного бетона.

​

(d) Разместите каждый жироуловитель в легкодоступном месте для осмотра, очистки и удаления перехваченной смазки.

Перехватчики бензина, нефти и песка
(a) Нам необходимо предоставить перехватчики, чтобы бензин, жир, масло и песок не попадали в канализационные стоки.

(b) Любое место, где ремонтируются автомобили и имеется дренаж пола.

(c) В любом месте, где моются коммерческие автомобили.

(d) В любом месте, где масло, бензин или их летучие жидкости могут быть слиты в канализацию.

(e) Любая фабрика, имеющая только или легковоспламеняющиеся отходы от процессов хранения, технического обслуживания, ремонта или испытаний.

Резервуары для нейтрализации
Коррозионно-активные жидкости, отработанные кислоты и другие химические вещества могут повредить или разрушить дренажную систему DWV или создать вредные или токсичные пары. Эти отходы должны проходить через правильно сконструированный резервуар для разбавления или нейтрализации. Так должен автоматически обеспечивать достаточное количество воды для разбавления коррозионно-активных жидкостей до тех пор, пока они не повредят дренажные системы.

Трубопровод косвенных отходов и специальные отходы
(a) Специальная канализационная труба, включающая масло, песок, жир, стекло и ливневую воду, которая не соединяется непосредственно с дренажной системой, но которая сбрасывается в дренажную систему через воздушный разрыв или воздушный зазор в ловушку, приспособление, приемное устройство или перехватчик, называется непрямым сливным трубопроводом.

(b) Холодильные змеевики, морозильные камеры, ящики для льда, льдогенераторы и барные раковины нуждаются в непрямых сливных трубах.

(c) Мы можем использовать либо воздушный зазор, либо воздушный разрыв в качестве непрямого соединения отходов. Воздушный зазор представляет собой беспрепятственное расстояние по вертикали между выпускным отверстием сточной трубы и краем резервуара на уровне залива. Расстояние по вертикали должно быть в два раза больше диаметра водостока, который он обслуживает.

(d) Воздушный дренаж представляет собой физическое разделение, обычно низкое впускное отверстие в непрямой приемник отходов.

Дренаж конденсата кондиционера

(a) Когда блоки кондиционирования воздуха расположены на крыше, отходы могут сбрасываться на крышу и в водосток.

​

(b) Когда блок кондиционирования воздуха расположен в центре под крышей здания, он может косвенно подключаться к водосточной трубе. Дренаж из помещения вентиляционного оборудования должен быть непрямым.

(c) Основная линия слива конденсата в многоэтажном здании может принимать стоки от многих кондиционеров. Каждая отдельная единица должна быть поймана.

(d) Некоторые коды требуют наличия вентиляционного отверстия в основной дренажной линии над самым верхним соединением.

Ливневые дренажные системы
(a) Система ливневой канализации отводит дождевую воду к законному месту утилизации. К ним относятся водосточные воронки, площадные водостоки, водосборники, желоба, отводы, строительные ливневые стоки, строительные ливневые коллекторы и наземные ливневые коллекторы.

(b) Вы должны предусмотреть сетчатый фильтр в месте стока с поверхности крыши во впускное отверстие внутреннего направляющего элемента. Крышка фильтра должна возвышаться не менее чем на 4 дюйма над поверхностью крыши.

(c) Крышные водостоки должны быть изготовлены из чугуна, меди, свинца или других коррозионно-стойких материалов. (а) Септик — это просто водонепроницаемая емкость для сточных вод, сбрасываемых дренажной системой здания. Он отделяет твердые отходы от жидких до того, как очищенная жидкость просачивается в землю.

(b) Резервуар должен быть достаточно большим, чтобы вместить ок. 24 часа ожидаемого потока. Этот период удержания дает бактериям время для переваривания твердых веществ.

(c) Новые сточные воды, поступающие в резервуар, также вытесняют равное количество очищенной жидкости через выходной тройник септиктенка.

(d) По завершении бактериального процесса оставшиеся твердые частицы оседают на дно в виде ила. Более легкие непереваренные частицы поднимаются вверх и образуют накипь поверх жидкого содержимого. С течением времени ил и пена накапливаются и снижают эффективность резервуара. Периодическая очистка обеспечивает его эффективную работу.

​

КОНСТРУКЦИЯ ТИПИЧНОГО СЕПТИЧЕСКОГО РЕЗЕРВУАРА

Напольный и траншейный дренаж
Слив в полу — это сантехнический прибор, который устанавливается на полу строения и в основном предназначен для отвода стоячей воды рядом с ним. Обычно они круглые, но также могут быть квадратными или прямоугольными.

Трапы в полу должны иметь гидрозатвор не менее 2 дюймов и быть снабжены съемным сетчатым фильтром. Свободная открытая площадь сетчатых фильтров должна составлять не менее 2/3 площади поперечного сечения номинального диаметра выходного отверстия дренажа.

Напольные трапы и их патрубки должны иметь размеры, исходя из их нормального, ожидаемого расхода, номинальный размер должен быть не менее 2 дюймов. Если предусмотрены для аварийных душей и станций для промывки глаз, напольные трапы и патрубки их арматуры должны быть рассчитаны на пропускную способность галлонов в минуту для душа или ополаскивателя для глаз, но нагрузка узла дренажной арматуры (DFU) на санитарную дренажную систему должна быть равна нулю (0,0 DFU).

​

Трапы в полу должны быть установлены в следующих зонах:

1) Туалетные комнаты, содержащие либо два или более туалетов, либо настенные писсуары, либо сочетание одного или нескольких туалетов и настенных писсуаров, за исключением жилых помещений.

2) Коммерческие кухни.

3) Общие прачечные в коммерческих зданиях и зданиях, имеющих более двух жилых единиц.

​

(Полы должны иметь наклон к стокам в полу, где происходит дренаж).

​

​

Пример расположения дренажных труб

Пример изометрического дренажного трубопровода
