Схема крепления металлочерепицы: Как правильно крепить металлочерепицу к обрешетке — схема крепления саморезами (видео и фото)

фото, схема сколько штук на лист

Металлочерепица — кровельный материал из металла с формой профиля листа, имитирующей классическую глиняную черепицу. Его крепят к деревянной обрешетке. Для этого используют специальные саморезы. Монтаж осуществляют с учетом отличительных характеристик материала.

Оглавление:

1. Разновидности каркасов
2. Расчет саморезов
3. Стандартная схема
4. Нюансы проведения работ
5. Какие инструменты понадобятся?
6. Технология монтажа черепицы

Устройство и виды обрешетки под металлочерепицу

Используют сухую обрезную доску, обработанную антисептиком, не имеющую на поверхности следов плесени, гниения, грибковых поражений. Ее монтируют горизонтально к стропилам и вертикальным рейкам. Габариты элементов: ширина — 100, толщина — 25-30 мм. Последний размер должен быть у всех деталей одинаковым, предельное отклонение не более 3 мм. Крайняя нижнюю доску делают на 15 мм толще прочих. Для крепления конька вдоль верхнего конькового среза кровли устанавливают специальную рейку.

Применяют три вида обрешетки:

1. Разреженная (шаговая) самый распространенный тип, пригоден для крыши с уклоном от 20°. Оптимальный шаг между досками равен длине волны кровельного покрытия. Исключение составляет расстояние между рейками первого и второго ряда. Оно должно быть меньше на величину свеса листа — примерно на 5 см. При таком расположении досок несложно закрепить металлочерепицу, так как сразу видны места для саморезов. Допустимое расстояние от одного элемента каркаса до другого 30-70 см. Чем больше уклон кровли, тем меньше снега на ней скапливается, тем больше можно делать шаг между досками.

2. Сплошная. Пригодна для пологой кровли, с уклоном от 14 до 20°. Шаг между досками — 2-3 см.

3. Комбинированная. При таком варианте на основной части крыши делают шаговую обрешетку, а в районе конькового соединения, печной трубы, ендовы, мансардного окна, люка, снегозадержателей — сплошную.

Содержание

1. Что надо знать о саморезах?
2. Нюансы монтажа металлочерепицы
3. Крепление кровельных саморезов

Для металлочерепицы используют специальные кровельные шурупы-саморезы с острыми наконечниками. При ввинчивании они прорезают лист покрытия и плотно фиксируют его.

Отличительные особенности:

• Их изготавливают из высокоуглеродистой оцинкованной стали. Долго не ржавеют от частого контакта с дождевой водой и снегом. На шляпке качественных кровельных шурупов ставят маркировку.
• Саморезы выпускают в разных цветах. Это позволяет подобрать их под оттенок кровли, они не выделяются на фоне покрытия. Для медной черепицы выбирают специальные изделия из этого же металла.
• В комплект кровельных крепежных элементов входят резиновые или латексные оголовки и пресс-шайбы. При ввинчивании они расплющиваются, что создает эффективную гидроизоляцию в отверстиях. Проникновение воды внутрь значительно уменьшается. Некачественные прокладки (пресс-шайбы) со временем разрушаются и в отверстия начинает попадать влага.
• Длина — не менее 2,8 см и обязательно на 2 см больше общей толщины кровельного покрытия и слоя гидроизоляционного материала.

Схема и способы крепления

Саморезы устанавливают в самом жестком месте волны — дно, почти у основания следующей. Если каркас смонтирован правильно, то крепежи попадают на поперечные доски. Нельзя ставить в верхней части волны — в этом случае металлочерепица прогибается.

Перед началом монтажа рекомендуется выполнить чертеж обрешетки и кровли с отмеченными местами расположения шурупов. Слишком большой расход саморезов требует такого же количества отверстий. Это приводит к тому, что под крышу во время дождя попадает больше влаги, значит, материал быстрее разрушится. Если ставить их редко, то черепица будет вибрировать от ветра, создавать шум и скоро придет в негодность.

Стандартная схема:

• Крайние листы (торцы и свес) фиксируют на каждой волне. Такой же расход планируют в районе конька, ендовы, разжелобках.
• Основную часть крепят через одну волну.
• Между собой металлочерепицу соединяют вдоль каркаса с шагом 1 м.
• На доборных элементах — 3-5 штук на пог. м.
• Саморез должен находиться по центру доски обрешетки или не ближе 1—1,2 см от ее края.

Для составления чертежа и расчета необходимого количества выясняют, сколько нужно саморезов на квадратный метр. Обычно это не менее 8—12 шурупов. Для крыши сложной геометрической формы количество увеличивают.

Нюансы монтажа металлочерепицы

Черепицу изготавливают из следующих материалов:

• холоднокатанная листовая оцинкованная сталь;
• алюминий;
• медь.

Первые две имеют на поверхности с одной или обеих сторон специальное защитное полимерное покрытие, предотвращающее воздействие ультрафиолета и атмосферных осадков.

По инструкции для резки и крепления металлочерепицы нельзя использовать устройства и приспособления, вызывающие нагрев. Это связано с риском повреждения защитного полимерного покрытия. Дрель и шуруповерт правильно включать на небольших оборотах. При вкручивании необходимо контролировать силу нажима, она должна быть умеренной. Сгибание, слишком большое давление тоже приводят к разрушению защитного полимерного слоя и деформации материала. Недостаточный нажим не зафиксирует изделия надежно.

Инструменты для монтажа

Чтобы правильно закрепить металлочерепицу саморезами, понадобятся следующие инструменты:

• рулетка;
• маркер;
• молоток;
• шуруповерт или дрель с функцией работы на малых оборотах, допустимо использовать отвертку, электроинструменты удобнее с питанием от аккумулятора, а не от сети;
• инструмент для резки металла — электролобзик, пила по металлу, твердосплавная дисковая пила.

Инструменты располагайте в удобном месте, чтобы исключить возможность их падения с крыши.

Крепление кровельных саморезов

При монтаже металлочерепицы соблюдают правила:

1. Начинают с правого или левого нижнего угла, а если крыша шатровая, то ровно от центра для создания симметрии, завершают работу у конька.

2. Свес над линией карниза делают не менее 5 см. Он нужен для того, чтобы дождевая и талая вода стекали прямо в водосток. В особых случаях, при сложных условиях допустимо устанавливать первый лист выше карнизной доски, но желательно избегать этого.

3. Шурупы ввинчивают по направлению снизу-вверх строго под прямым углом к поверхности кровли. Иначе пресс-шайба не закроет отверстие и в него будет попадать вода.

4. Саморез располагают на расстоянии 10—15 мм от штамповочной линии между гребнями волн.

5. Зазор между шляпкой шурупа и черепицей должен составлять не менее 0,5—1 мм. Шляпка при ввинчивании слегка деформируется, резиновая прокладка плотно прижимается к плоскости покрытия. До упора закручивать изделия нельзя, иначе велик риск деформации.

6. Листы монтируют внахлест на ширину одной волны. В местах стыков саморезы устанавливают в подъем волны, сквозь оба слоя материала. Это необходимо, чтобы не было зазора и не проникала вода. Для этой цели используют специальные короткие шурупы.

7. Конек размещают поверх закрепленной металлочерепицы, фиксируют к доске в верхней части обрешетки.

Если уклон крыши небольшой, то места стыков и примыкания черепицы к вертикальным поверхностям и элементам при монтаже дополнительно обрабатывают силиконовым герметиком для создания барьера для проникновения влаги. Если в процессе было повреждено полимерное защитное покрытие, то это место закрашивают антикоррозийной краской по металлу.

Крепление металлочерепицы саморезами — изучаем схему крепежа

Дата последнего изменения:

28 декабря 2016

Время на чтение:

13 минут

422

Практичность и нарядный внешний вид, вот что положительно характеризует металлочерепицу, как кровельный материал. Большой выбор цветов позволяет применять разнообразные архитектурные решения для вашего дома. Защитное покрытие листа служит гарантией долговечности и стойкости к воздействию атмосферных осадков. Очень важно грамотно и профессионально положить кровлю, поэтому правильное крепление вашей металлочерепицы зависит от знания основных правил при её возведении. Для этого нужно учитывать ряд факторов, и мы постараемся всесторонне осветить их с разных углов зрения.

В этой статье

• Свойства материала и необходимый инструмент при монтаже
• Перед началом монтажа кровли
• Схема монтажа металлочерепицы
• Монтаж и стыковка кровли

Свойства материала и необходимый инструмент при монтаже

При производстве металлочерепицы используется стальной лист, на который наносится многослойное покрытие, обеспечивающее его долгую эксплуатацию и защиту от агрессивных атмосферных осадков. Покрытие состоит из следующих составных частей:

1. Холоднокатанная сталь толщиной от 0.4 до 0.6 мм;
2. Оцинкованное покрытие, содержащее цинк не менее 275 г∕м²;
3. Покрытие составом с антикоррозионными свойствами;
4. Слой грунтовки, обеспечивающий наилучшее сцепление последующих слоёв;
5. Полимерное покрытие, гарантирующее сохранение свойств при эксплуатации в экстремальных погодных условиях;
6. Слой лака, защищающего от механических воздействий при монтаже, наносится с внутренней стороны металлочерепицы.

Состав покрытия подразумевает конечную стоимость изделия и может колебаться в широких пределах. Например, покрытие из полиэстера в 25 мкм, является самым бюджетным вариантом, тогда как матовый полиэстер 35 мкм толщиной, обходится существенно дороже. Более стойким к внешним воздействиям, считается пластизол с толщиной нанесения около 200 мкм. Полиуретановое покрытие пурал, выдерживает большие перепады температур и имеет толщину покрытия 50 мкм. Тогда как состав ПВДФ с акрилом хорошо само омывается и имеет стойкость к агрессивным средам. Лист холоднокатаной стали подвергается оцинковке, после чего он штампуется, и на него наносятся слои защитных покрытий и красителя, обеспечивающего товарный внешний вид.

[wpsm_box type=»info» float=»none» text_align=»left»]
Самыми широко распространёнными габаритами при облицовке металлочерепицей, являются ширина производителя равная 1180 мм, при рабочей ширине равной 1100 мм. Шаг в 350 мм считается оптимальным и часто используется в разных видах изделия. Нижний рез располагается на расстоянии 5 мм от штампованного рисунка изделия и служит для соблюдения необходимого нахлёста при монтаже. Толщина стали находится в пределах 0.4-0.6 мм, и позволяет придавать при штамповке определённую конфигурацию листу, для создания у него конструктивных узлов жёсткости.[/wpsm_box]

Каким инструментом и как крепить металлочерепицу рассмотрим ниже по тексту. Чтобы не повредить многослойный защитный пирог металлочерепицы, необходимо использовать оснастку со щадящим воздействием при раскрое и монтаже материала, а именно:

• мерительный инструмент, в который входит поверенная рулетка и строительный уровень, а также набор разметочных фломастеров и карандашей;
• инструмент для раскроя, такой как ножницы по металлу и низкооборотные пилы, не задирающие при резке края листа;
• шуруповерт со сменными аккумуляторами и регулировкой усилия закручивания, оснащённый насадками (битами) под соответствующие саморезы;
• черток, предназначенный для удобства при монтаже сложных узлов крепления и представляющий из себя четыре доски с шарнирным креплением, по габаритам равный рабочей ширине металлочерепицы;
• дрель с регулируемой частотой оборотов;
• молоток для стыковки и изготовления загибов;
• обувь с мягкой обрезиненной подошвой, чтобы не деформировать поверхность материала, и не происходило соскальзывание;
• кровельные шестигранные саморезы из расчёта 8 – 10 штук на м²и при монтаже защитных элементов кровли 3 штуки на погонный метр.

Самым важным является регулировка шуруповёрта на силу вкручивания самореза. От этого зависит схема крепления металлочерепицы саморезами и вкрутить их нужно так, чтобы не промять лист при монтаже. Наличие в месте монтажа сучков или сколов вынуждает к постоянному визуальному контролю качества крепежа. Мы поняли, что такое металлочерепица и как её крепить, теперь перейдём непосредственно к монтажу.

Перед началом монтажа кровли

Начиная укладку покрытия, нужно разработать схему крепления металлочерепицы саморезами и в дальнейшем корректировать её по мере монтажа кровли. Кроме безопасного, исправного инструмента, нужно работать в спецодежде и перчатках, чтобы избежать травм при работе. Не начинать монтаж в ветреную погоду, поскольку при порывистом, боковом ветре незакреплённые листы могут быть снесены вниз. Это приведёт не только к деформации самого листа, но и опасно для окружающих. Обязательно следует закрепить лестницы, по которым будет осуществляться подъём.  Следить за тем, чтобы не поцарапать обратную сторону металлочерепицы, на которую нанесено защитное покрытие. Сделать запас аэрозольной краски под цвет кровли на случай повреждения лицевой стороны материала.

Перед креплением металлочерепицы необходимо убедиться в отсутствии изъянов на скатах кровли. Своевременно устранить брак, чтобы монтаж проходил быстро и качественно. Крепление металлочерепицы саморезами должен проводить опытный сотрудник, снабжённый отрегулированным инструментом. Чтобы крепёж не был заметен, его шестигранные головки, и прижимные шайбы должны быть окрашены в цвет листов. В случае попадания на металлочерепицу стружки, необходимо удалить её при помощи мягкой щётки. Вкрученный саморез может попасть в сучок, чтобы его докрутить до уплотнения резиновой прокладки, работников необходимо снабдить ключами соответствующего размера. Следить за качеством самих саморезов и резиновых уплотнительных шайб, которые должны быть изготовлены из морозостойкой резины.

Схема монтажа металлочерепицы

Под схемой крепления листов подразумевают порядок их укладки на скаты и последующий крепёж металлочерепицы к обрешётке. Нужно рассчитывать шаг обрешётки таким образом, чтобы он совпадал с шагом самого материала. С меньшим промежутком обрешётка укладывается у конька и в районе карниза, где требуется повышенная прочность, и именно здесь крепится металлочерепица более тщательно. Прикрутить листы следует по линии, отстоящей от фигурной штамповки материала на 10 мм, то есть в точке наибольшего прилегания листа к обрешётке. Вернёмся к тому, как разложить покрытие и как правильно крепить металлочерепицу. Порядок укладки заключается в следующем:

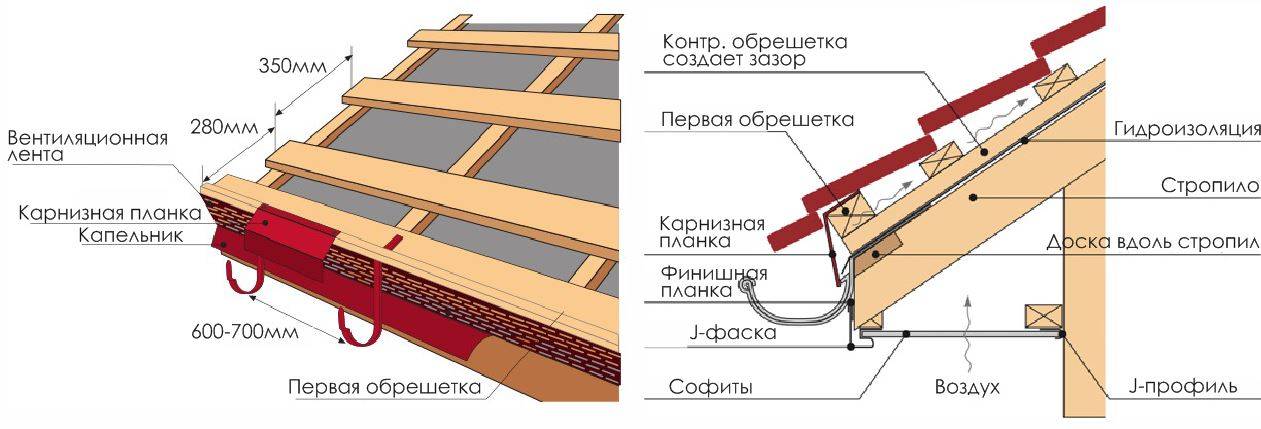

• сначала необходимо смонтировать карнизные планки с шагом в 35 см, каждая последующая перекрывает предыдущую планку на 10 см;
• первым укладывается нижний лист вдоль карниза со свесом 4 см и выравнивается по краю крыши с выносом около 30 мм;
• далее монтируется верхний лист, перекрывающий нижний на 5-7 см, если он подходит к коньку, то нужно позаботиться о гидроизоляции во избежание протечек;
• затем кладётся последующий нижний лист с перекрытием крайней волны предыдущего до закрытия противокапиллярной канавки;
• после этого производится монтаж следующего верхнего элемента покрытия;
• для того чтобы идеально выровнять кровлю относительно боковых кромок и карниза, используют блок из четырёх листов, скреплённых между собой, его равняют, необходимо лишь частично закрепить край конструкции, оставив свободу движения;
• когда скат отличается от прямоугольного, то сначала необходимо выставить центральный лист, а от него монтировать последующие в обе стороны;
• в случае сложной конструкции крыши, можно для разметки и раскроя использовать черток, который при рабочей ширине 110 см позволяет безошибочно задавать углы обрезки металлочерепицы;
• прилегающий к коньку лист гидроизолируется, а коньковая конструкция крепится с учётом вентиляционного зазора.

Необходимо помнить, что ровнять металлочерепицу нужно и по карнизу, и по волнам соседних листов.

Нужно разобраться в том, как правильно прикручивать металлочерепицу на различных участках крыши. А также важна процедура правильной стыковки элементов при покрытии участков со сложной конфигурацией.

Монтаж и стыковка кровли

Разнообразные архитектурные решения делают крыши не только красивыми, но, зачастую довольно трудными в изготовлении. Так, в местах стыковки на сложных участках, листы приходится крутить для получения желаемого результата. При этом не должно нарушаться правило нахлёста элементов кровли, а ровнять металлочерепицу необходимо по карнизу.

Крепление металлочерепицы к обрешётке производится кровельными саморезами, которые имеют уплотняющую шайбу и резиновую прокладку. Резина нужна для предотвращения попадания влаги в подкровельное пространство через просверленное крепёжное отверстие. Оцинкованный и покрашенный саморез имеет шестигранную головку, с помощью которой его можно завернуть шуруповертом. Жало самореза и резьбовая насечка позволяет легко просверлить металл листа и закрепиться в обрешётке, притянув к ней металлочерепицу. В основном для монтажа кровли используют саморезы, длина которых позволяет проникать в древесину не менее чем на 2 см.

Вкручивать саморезы следует строго вертикально, в месте наилучшего прилегания к обрешётке, таким образом, чтобы резиновая шайба гарантированно уплотнила место крепления. Если крепёж попал в плотную древесину, то нужно вручную ключом добиться качественного уплотнения, исключающего протекание влаги. Стыковать листы между собой можно в выступающую часть волны, обеспечивая качественное крепление в месте соединения.

[wpsm_box type=»info» float=»none» text_align=»left»]
Чтобы надёжно закрепить металлочерепицу на карнизе и торце кровли, нужно закручивать крепёж в каждую волну. Это касается и мест примыкания к трубам и коньковой части кровли, а также в точках соединения листов. По площади металлочерепица крепится саморезами в шахматном порядке. При монтаже в районе печных труб или иных препятствий, следует помнить, что согласование листа кровли и фартука, должно иметь перекрытие не менее 20 см. Установка элементов конька и карнизных планок делается с шагом крепления 35 см, то же относится к торцевым ветрозащитным элементам.[/wpsm_box]

Мы собрали в единый обзор информацию о том, как крепить саморезами металлочерепицу и разобрали монтажные схемы возведения кровли. Следуя этим советам и используя качественный строительный материал, достаточно легко можно подвести ваш дом под крышу. Правильное крепление саморезами элементов покрытия послужит гарантией качества и долговечности и будет радовать вас и вашу семью.

https://www.youtube.com/watch?v=Cp5O0W3ADSo
