Стены каркасного дома — технология и схема строения в разрезе, из чего делают внутренние перегородки: состав и слои

Стены каркасного дома являются важным конструктивным элементом строения. Их многослойная структура предполагает применение различных типов материалов и четкого выполнения монтажных работ. Дабы дом прослужил долгую службу и лишь радовал хозяев, потребуется изучить теорию строительства.

1 Этапы строительных работ: сборка каркаса
- 1.1 Монтаж нижней обвязки
  - 1.1.1 Закрепление на фундаменте
- 1.2 Монтаж вертикальных стоек
- 1.3 Верхняя обвязка
- 1.4 Использование укосин
2 Структура стен у каркасного дома
- 2.1 Различия канадской и финской технологии строительства каркасных домов
3 Наружная обшивка стен
- 3.1 Плиты ОСБ
- 3.2 Цементно-стружечные плиты
- 3.3 ДВП
- 3.4 Фанера
4 Обустройство обшивки снаружи
- 4.1 Защита от ветра и влаги
- 4. 2 Утеплитель
- 4.3 Пароизоляция
5 Внутренняя облицовка

Этапы строительных работ: сборка каркаса

Каркасом здания задается его геометрия, жесткость конструкции и ее надежность. Исходя из этого требуется правильно подобрать материал для его постройки и выполнить строительные работы.

Монтаж нижней обвязки

Обустройство нижней обвязки фундамента производится спустя неделю после его заливки. Она выступает в роли опоры для стен дома, соединяя их с основанием здания. Как правило для этого используется брус размером 150 на 200 миллиметров.

Использовать можно цельный либо клееный древесный материал. Различаются виды бруса своей ценой и прочностью. Цельный брус считается менее прочным, однако более дешевым, чем клееный.

Перед обустройством обвязки требуется проверить уровень фундамента. Если по горизонтали имеются отклонения более чем на 10 миллиметров, требуется выравнивание при помощи раствора. Если величина составляет менее 10 мм, то можно обойтись подкладкой дощечек.

Если с уровнем все в порядке, то можно заняться работами по гидроизоляции основания. Для выполнения работ вам понадобится битум либо рубероид.

Закрепление на фундаменте

Брус обвязки фиксируется на основание дома при помощи анкеров. Для этого требуется сделать отверстия в древесном материале на расстоянии в метр — метр двадцать сантиметров друг от друга. Диаметр анкерных болтов, которые можно использовать для работ, должен составлять 12-16 миллиметров, глубина крепления – как минимум 10 см.

Брус можно закрепить между отдельными элементами при помощи нескольких способов. Обращайте внимание на углы. Для них характерно крепление:

Ласточкиным хвостом;
Коренным шипом;
В полдерева и в лапу.

Первые два способа являются весьма надежными, однако сложными. Поэтому чаще всего используется крепление в полдерева и в лапу.

Крепление в полдерева представляет собой выпиливание части бруса. Его высота составляет половину толщины, а глубина – полную толщину. Способ «в лапу» аналогичен, однако выпил делается под углом. В итоге выступающая часть бруса обладает трапециевидной формой.

Кроме того, элементы из бруса должны быть закреплены уголками для усиления, а также гвоздями 12-15 см. Кроме того, можно воспользоваться нагель-деревянными штырями для закрепления брусьев между собой. По размерам они должны быть меньше заготовленного для них отверстия, что связано с усадкой будущего дома.

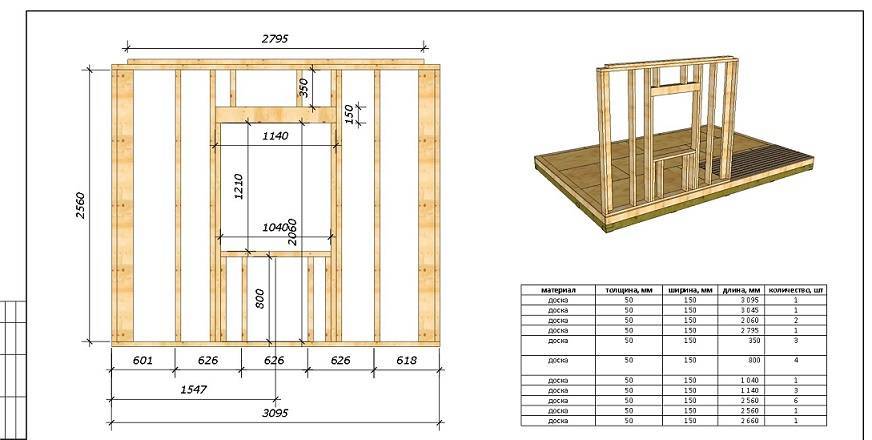

Монтаж вертикальных стоек

Вертикальные стойки стен каркасного дома монтируют от углов. Для закрепления используются уголки, фиксируемые на нижнюю обвязку.

По прямой линии устанавливаются стойки при помощи полной либо неполной вырубки. Также можно использовать уголки из стали. Вырубка подразумевает за собой выпиливание в брусе обвязки пазов. Ширина должна соответствовать аналогичному показателю у вертикальной стойки, высота же составляет 30-50 процентов толщины бруса обвязки. Если выполнять полную вырубку, то требуется утопить торец стойки на требуемую высоту, а если планируется неполная вырубка – то лишь частично. После выпила торец приобретет Г-образную форму.

Если вы остановили свой выбор на вырубке, то учитывайте, что длина стоек должна быть увеличена на два паза от высоты стен каркасного дома. Расстояние между стойками каркаса зависит от используемого облицовочного материала.

Верхняя обвязка

Верхняя обвязка обустраивается по аналогии с нижней. Стойки крепятся к горизонтально расположенному брусу методом вырубки либо при помощи уголков из металла. При том способ должен применяться аналогичный тому, что использовался на нижней обвязке. Верхние пазы стоек вырубаются перпендикулярно нижним. Делается это для того, чтобы не допустить перекашивания каркаса.

Вертикальные стойки должны не только вставляться в предназначенный для них паз, но и быть закрепленными при помощи гвоздей. Глубина заглубления – не менее 10 см.

Использование укосин

Укосины представляют собой доску, имеющую сечение 25*100 миллиметров. Они закрепляются на брусе нижней и верхней обвязки, а также на стойках. Это нужно для придания конструкции дополнительной жесткости.

Укосины монтируются под углом в 45-60 градусов путем вырезания пазов под них в каркасе. Также производится дополнительное крепление на гвозди. Если длина стен составляет величину до шести метров, то можно использовать всего две укосины, направление которых должно быть от центра обвязки снизу к верхним углам сверху. Если стены длиннее, то кол-во укосин увеличивается.

Структура стен у каркасного дома

Стены каркасного дома, если была строго соблюдена технология строительства, позволяют добиться в здании оптимального микроклимата и обустроить интерьер на любой вкус.

Стена каркасного дома, представленная в разрезе, выглядит следующим образом:

К каркасу дома с наружной стороны закрепляется облицовочный материал;

Поверх монтируется гидроизоляция;
На нее монтируется обрешетка для отделки фасада;
Между стоек крепится теплоизоляционный материал, покрываемый пароизоляцией;
Крепится обшивка внутренних стен каркасного дома. Как правило по ним выполняется чистовая отделка.

В итоге получается своеобразный пирог стен, имеющие отличные показатели прочности и изоляции от неблагоприятных воздействий на стены здания. Конструкция может различаться исходя из выбранной технологии строительства дома.

Различия канадской и финской технологии строительства каркасных домов

Финская и канадская технологии возведения каркасных домов позволяют построить жилье в короткие сроки с использованием экологически чистых строительных материалов. Но необходимо отметить, что между двумя данными подходами существует существенное различие, заключающееся в способе монтажа стен.

По финской технологии слои стены будущего каркасного дома монтируются прямо на стройплощадке.

Благодаря канадской технологии можно еще больше сократить срок постройки дома. Происходит это благодаря готовым СИП панелям, изготавливаемым на заводе. Внутри (и снаружи) них уже размещаются все необходимые изоляционные и облицовочные материалы, так что остается только установить стены на фундамент здания.

Наружная обшивка стен

Каркасные дома принимают немалую нагрузку на основную силовую конструкцию, потому то, из чего делают их стены, немало влияет на надежность здания и срок службы. Грамотно подобранные облицовочные материалы позволят сохранить форму дома на протяжении многих лет, а также успешно противостоять негативным внешним воздействиям.

Плиты ОСБ

ОСБ-3 является влагостойкой ориентированно-стружечной плитой, имеющей повышенную жесткость. Материал производится путем прессования и склеивания 3-4 слоев древесной стружки. Каждый из них имеет свое направление, что задает дополнительную жесткость.

Среди достоинств материала:

Хорошее соотношение цена/качество;
С плитами легко работать: резать, сверлить, шлифовать;
Для крепежа можно использовать гвозди, саморезы, дюбеля и т.п.;
Кромка плит не крошится даже при близком расположении к краю крепежных элементов;
Не происходит деформации под воздействием температур либо атмосферных осадков.

Среди недостатков можно выделить плохую паропроницаемость. Стены каркасного дома из ОБС «не дышат».

Кроме того, не стоит забывать, что в качестве клеевого материала для плит используются смолы на синтетической основе. А это означает, что в составе могут быть формальдегиды и фенол. Но стоит заметить, что произведенные по европейским стандартам плиты безопасны для здоровья. Наиболее экологичным считается материал с маркировкой Е0 и Е1.

Цементно-стружечные плиты

ЦСП изготавливается из цемента высоких марок и стружки древесины. Для улучшения характеристик также применяются особые добавки.

Материал обладает следующими достоинствами:

Влагоустойчив, не боится плесени;
Не привлекает грызунов;
Не токсичен, не выделяет вредных веществ, безопасен для здоровья;
Плохо горит;
Сохраняет тепло;
Обладает неплохой паропроницаемостью;
При облицовке каркаса создает ровную поверхность.

Но нельзя забывать и про недостатки:

Немалый вес;
Сложно обрабатывать;
Для сверления требуется прикладывать немалые усилия;
В ходе работы много пыли;
Высокая стоимость.

В каркасном строительстве рекомендуется применять плиты толщиной в 12-18 миллиметров.

ДВП

Спрессованные в плиты волокна древесины и являются так называемым ДВП. Как и в случае с ОСБ, материал имеет многослойную структуру, при том различное направление волокон. Клей в производстве не используется. В ходе прессования под воздействием высокой температуры, смолы, содержащиеся в древесине, скрепляют материал.

Преимущества материала:

Экологическая чистота;
Малый вес плит;
Паропроницаемость.

Недостатком ДВП можно назвать слабую жесткость. При использовании этого материала для обустройства стен каркасного дома требуется монтировать укосины и использовать жесткую облицовку. Для использования в каркасном строительстве подходят плиты толщиной как минимум в 2.5 см.

Фанера

Листы фанеры представляют собой шпон, склеенный из нескольких слоев. Для каркасного дома подойдет фанера, имеющая толщину как минимум в 1. 2 сантиметра.

Плюсы материала:

С ним легко работать;
Высокие показатели прочности на сжатие;
Низкая цена.

При том фанера легко горит и содержит в своем составе смолы на синтетической основе, возможно появление сколов.

Обустройство обшивки снаружи

Крепление облицовочного материала к каркасу дома производится по определенным правилам. Они следующие:

Требуется обустройство температурного зазора в 3-5 миллиметров между плитами;
Стыки должны располагаться по середине каркасной стойки;
В качестве крепежа используют саморезы, имеющие длину в 55-70 сантиметров. В элементы каркаса они должны входить как минимум на 4 см;
Требуется отступ в 1 см от края плит;
Крепление листов либо плит производится с отступом в 15 см по краям, в 30 см по центру.

Поскольку предстоит работа с колоссальным кол-вом крепежа, рекомендуется использовать надежный электроинструмент.

Защита от ветра и влаги

Схема стены для каркасного дома требует обязательной защиты утеплителя от влаги. Только так он сможет выполнять свою функцию без ухудшения характеристик.

С внешней стороны стен каркасного дома для этого используются супердиффузионные мембраны. Их строение позволяет уводить пар от теплоизоляционного материала и не давать попадать влаге снаружи здания. Низкие показатели воздухопроницаемости позволяют осуществлять материалу функцию защиты от ветра.

Стоит заметить, что подобные мембраны не являются пароизоляцией, а представляют собой паропроницаемый гидроизоляционный материал. Учитывайте, что пароизоляция полностью не дает проходить пару через себя.

Монтаж осуществляется при помощи строительного степлера на обшивку. Укладка производится внахлест 10-15 сантиметров. После чего швы проклеивают специальным скотчем.

Утеплитель

Состав стены для каркасного дома подразумевает обязательное использование утеплителя. Он позволяет не только создать в доме оптимальный микроклимат, а также снизить расход энергии на обогрев здания за счет низких показателей проводимости тепла.

Наиболее популярным утеплителем для каркасных домов является минвата. Материал позволяет сберегать тепло, обеспечивать изоляцию от шума, устойчив к воздействию влаги. Рекомендуется использовать минвату плотностью в 30-50 кг на кубический метр. Работая с минераловатными плитами следует использовать средства индивидуальной защиты.

Еще лучшие характеристики имеет эковата, представляющая собой материал на основе целлюлозы с особой пропиткой. Материал не боится влаги, экологичен и огнеустойчив. С его помощью заполняются любые пустоты, однако для проведения работ по монтажу требуется привлекать специалистов.

Пенопласт является влагоустойчивым и экономным материалом, не выделяющим вредных веществ и не имеющим усадки. Но существенными недостатками является его хрупкость и горение, что не позволяет его использовать в каркасном домостроении. Куда лучше использовать экструдированный пенополистирол, имеющий улучшенные характеристики по сравнению со своим «собратом».

Монтаж утеплителя любого вида между стойками каркаса должен осуществляться плотно и без зазоров.

Пароизоляция

Пароизоляция стен каркасного дома нужна для защиты утеплителя от проникновения пара из жилого помещения. Для этих целей чаще всего используется очень плотная (как минимум двести микрон) пленка из полиэтилена. Закрепление производится степлером на каркасе здания.

Пароизоляцию требуется укладывать герметично. Необходимо с особой тщательностью проклеить каждый стык и места проведения коммуникаций.

Внутренняя облицовка

Внутренние стены каркасного дома могут быть облицованы плитами ОСБ в 9 мм либо влагостойким гипсокартоном в 12.5 миллиметров. Работать с гипсокартоном удобнее, однако ОСБ плиты задают стенам большую жесткость. Их использование позволяет не ставить укосины.

ОСБ внутри строения монтируется так же, как и снаружи. А вот с гипсокартоном требуется работать в ином порядке. Он следующий:

Закрепление листов осуществляется на стойки каркаса дома, предварительно требуется усиление конструкции при помощи горизонтального бруса 5 на 5 см;

По каркасу монтируется обрешётка из металла на расстоянии в 40-50 см;
Между листов не должно быть зазоров. Стыки между плитами шпаклюются. В качестве крепежа используются саморезы.

Стены каркасного дома, построенные с соблюдением всех требований, являются основной для выполнения внутренних и внешних отделочных работ. Имея уверенность в их надежности, вы можете заниматься декоративным оформлением с удовольствием.

В статье подробно описана технология каркасных стен. Функциональные особенности, как изготавливается и монтируется

Дата публикации: 2021-06-25 13:23:00

Ваш дом — ваша крепость, и стены в нем должны быть максимально прочными и подходящими для жизни.

Большинство людей выбирают в качестве будущего жилища каркасный дом. Такие дома просто возводить, они устойчивые к низким температурам и отлично подходят для российского климата. В данной статье мы расскажем, как возводятся стены каркасного дома, какие есть у них особенности монтажа, как их утеплять.

Функциональные особенности

Для начала стоит сказать, что любая стена — это либо несущая, либо ограждающая конструкция. Например, в каменных домах есть несущие стены, которые замыкают в себе комнаты с их перегородками. Какие стены в каркасном доме? Исключительно несущие. Они состоят из нескольких элементов, являются многослойными, и убрать какую-то из этих составных частей нельзя. И внешние, и внутренние стены в таких домах держат весь дом на фундаменте, поддерживают крышу и выполняют многие другие функции.

Конструкция стены

Структура стены каркасного дома включает в себя несколько неразрывно связанных между собой частей:

Это сам каркас, главная основа. Обычно состоит из бруса или доски.
Утеплитель, который позволяет стенам быть непродуваемыми и сохранять тепло.
Защитные мембраны. Сюда относят паронепроницаемые мембраны, например, и звукоизоляцию. Все эти пленки направлены на то, чтобы сделать стену дома максимально защищенной от внешнего воздействия.

Облицовка. Есть как внутри, так и снаружи. И ту и другую выбирают в зависимости от дизайнерского решения. Как итог: состав всегда один, но при этом может варьироваться толщина стен каркасного дома. Обычно она напрямую зависит от утеплителя — чем холоднее регион, в котором строится дом, тем больше утеплителя используется. И, соответственно, толщина стены тоже становится больше.

Каким образом изготавливаются стены?

Конструкции стен каркасных домов общепринято делить на три основных вида: те, которые собираются на заводах, те, которые собираются на строительной площадке, и те, в которых не просто все собрано, но и проделана работа по установке трубопровода и электрических систем.

Конечно, гораздо удобнее привезти на строительную площадку уже готовые стены и «собрать» для себя дом. Есть в таком способе только один существенный минус — если архитектор ошибется с расчетами и допустит ошибку в размерах фундамента, не просчитает все нюансы установки на него до мелочей, то есть вероятность, что стены придется переделывать.

Варианты внутреннего устройства

Как уже говорилось выше, утеплитель, его тип и количество, зависит напрямую от климатических особенностей, в которых возводится дом. Обшивка стен каркасного дома тоже напрямую зависит от этого. Расскажем о самых популярных материалах, которые используются, и об их особенностях.

Минеральная вата. Такой утеплитель не относится к паростойким, но при этом обладает очень хорошими звукоизоляционными свойствами и отлично держит тепло.
Эковата. Бюджетный вариант утепления, который хорошо сохраняет тепло, противостоит грибковым поражениям, сохраняет пожарную безопасность.
Базальтовый утеплитель. Это минеральная вата с добавлением горных пород. Среди всех утеплителей имеет лучшие свойства по звукоизоляции и теплоизоляции.
Стены с ОСП. Такие плиты используются в качестве внешнего покрытия дома, которое защищает постройку от ветра.
Стены с панелями ISOPLAAT. Это — полностью натуральный и экологичный материал, в котором отсутствует клей. Замечательно защищает внешнюю сторону от дождя, ветра и снега.
Стены с системой EIFS. Утепляют снаружи и отчасти играют роль в декоративной отделке.

Как монтировать каркасную стену

Мы разобрались с тем, какую функцию несут стены каркасных домов, какими они бывают и какие материалы используются при их возведении. Теперь обратим внимание на то, как производится сам монтаж.

Шаг первый. На фундамент монтируются брусья нижней обвязки.
Шаг второй. Производится разметка, а затем устанавливаются вертикальные стойки.
Шаг третий. Выполняется верхняя обвязка. Делается это после того, как установлены все стены первого этажа.
Шаг четвертый. Монтируются дверные и оконные проемы. Устанавливать их можно параллельно с возведением самих стен.
Шаг пятый. Каркас обшивается листами ОСП. Это защита от воды и других осадков. Правил установки нет, но важно придерживаться большой плотности, не допускать пробелов в стыках.
Шаг шестой. Облицовка листами ДВП, ЦСП, фанерой — на выбор. Листы желательно обработать от влаги дополнительно.

Готово! Дом готов. Можно приступать к возведению вторых этажей, крыши, к добавлению облицовки и дизайну как внутренних, так и внешних стен.
