Как сделать каркас своими руками — чертежи, фото, схемы и устройство каркаса | Своими руками

Содержание ✓

• ✓ Как работает каркас – схема устройства
• ✓ Из чего состоит каркас
• ✓ Соединение элементов каркаса основано на гнёздах и шипах
• ✓ От теории к практике: строим каркас на любой случай.
• ✓ Рис. 1. Учиться путём возведения небольшого каркаса
• ✓ Подъем каркаса.
• ✓ Как сделать соединения каркаса прочными

Во всем, что укладывается в термин или вернее понятие «сделать каркас своими руками» есть ощущение некоей прочности, легкости и надежности. Все дело, наверное, в результате – ведь мы получаем именно такую конструкцию – красивую и прочную…

Возведение и изготовление каркаса понятие также комплексное, и при кажущейся простоте конструкции и устройства каркасного строительства все-таки достаточно сложное, требующее определенных навыков.

В статье расскажем как сделать самый простой каркас – поняв всю схему работы и посмотрев чертежи, а также прилагаемые к статье фото Вы можете подогнать советы под себя и сделать уже тапкой каркас который нужен именно Вам.

Подберите подходящее дерево для каркаса.

Изначально для первых каркасов использовалась веймутова сосна, которую еще иногда называют белой или северной сосной. Ее преимущества остаются главным доводом при строительстве каркаса и поныне – малый вес, простота и легкость обработки, и крайне низкий коэффициент усадки. В США это и поныне самый популярный материал при возведении, изготовлении каркасов уступающий пожалуй лишь так называемому белому дубу (он долговечнее и прочнее но труднее в обработке). Распространенная у нас желтая сосна также подходит для изготовления каркаса.

Если же делать брус для каркаса будете не своими руками, а покупать комплект то давать рекомендации незачем – во первых для каждого региона они свои, во вторых все равно купите то что продадут. Просто перед покупкой проконсультируйтесь из какого дерева лучше строить каркас именно в Вашем регионе.

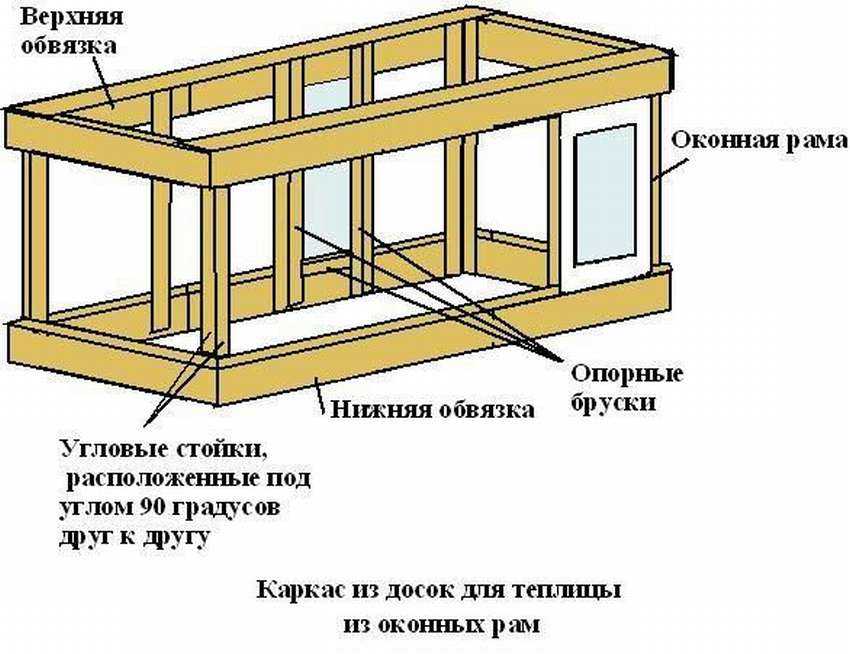

Как работает каркас – схема устройства

Обычный каркас состоит из вертикальных элементов – стоек, промежуточных ригелей – балок, а также раскосов нужных для сопротивления поперечной деформации и нагрузкам.

Правильная сборка каркаса изначально заключается в том, чтобы после того как вы его сделали и подняли (установили) все соединения конструкции несли только сжимающие нагрузки. При такой сборке конструкция будет распределять нагрузку, в процессе которой ни нагели ни шипы не будут растягиваться, и испытывать на себе разъединяющее усилие.

Читайте также: Каркасный домик своими руками – фото и ход строительства

Из чего состоит каркас

Как уже было отмечено выше каркас состоит из нагелей (штифтов), раскосов (диагональные связующие).

Роль нагелей в каркасе такова: они фиксируют каркас в ходе сборки, что облегчает работу при его подъеме и установке.

Раскосы в свою очередь усиливают соединение каркаса, и помогают уменьшить напряжение в местах креплений и соединений.

Сборку брусьев каркаса можно сделать прямо на лесопилке и собрать либо стены перпендикулярные коньку крыши либо параллельные ему. Чаще собирают те который будут располагаться вдоль короткой стороны дома.

Все остальное зависит от того как вы будете делать каркас, поднимать его (своими руками или краном), размеров бруса, геометрии размещения стоек.

Точная правильная разметка каркаса от базового прямого угла нивелирует неровности бруса

Чтобы будущий каркасный дом был построен с прямыми углами и вертикально точная разметка не только важна, но и крайне необходима.

В деле изготовления каркаса она заключается в мастерстве учесть все колебания в размерах бруса используемого для строительства. Эти колебания вызваны прежде всего его усыханием.

Если опыта строительства еще мало, то крайне рекомендуется для изготовления каркаса покупать высушенный, сухой брус, уже подрезанный на станке с 4х сторон. Пусть даже он и выйдет дороже но на таких важных вещах экономить нельзя.

Для того чтобы сделать каркас который виден на фото вверху и нарисован на чертежах – схемах был взят брус с незначительным колебанием в размерах, вдобавок он имел нечеткую прямоугольную форму.

Учитывая исходную неровность строительного материала каркас размечали от базового прямого угла.

Такая разметка это своеобразная гарантия того, что расположенные снаружи поверхности стоек будут ровными, также будет ровным и конек, а плоскости и концы балок перекрытия будут установлены на одной ровной линии между собой.

Не базовые же поверхности и расстояния между ними могут варьироваться.

Расстояния же от небазовых поверхностей до элементов могут изменяться.

Первым делом стоит проверить брус на предмет наростов, горбов, и других деформаций и утолщений. Сделать это необходимо заранее поскольку это помешает стыковке и соединению их между собой при дальнейшей сборке каркаса.

Стыковка брусьев происходить таким образом, чтобы самые их ровные стороны располагались в одной и той же плоскости – это и будет являться базовой поверхностью.

Нужно постараться задать прямой угол между осями воображаемых «идеальных» брусьев, входящих в габариты реальных заготовок, с неровными плоскостями, после чего все элементы каркаса будут располагаться или перпендикулярно или параллельно к осям воображаемых «идеальных» деталей.

Устройство и схема каркаса таковы что все шипы и все гнезда в нем буду иметь ширину 37.5 миллиметров, в то же время их внешний край будет находится на таком же расстоянии от базовой поверхности.

В случае если узлы каркаса более крупные, то и ширину и отступ можно сделать несколько большими – по 50 миллиметров.

Эти размеры продуманы заранее – ведь при их соблюдении сборка самодельного каркаса заметно упрощается, потому что тогда можно использовать в качестве инструмента либо обыкновенную строительную линейку шириной в 50 миллиметров или шаблон шириной 37.5 миллиметров.

Ссылка по теме: Небольшой каркасный дом своими руками- вариант 2

Соединение элементов каркаса основано на гнёздах и шипах

Одним из плюсов возведения и изготовления каркаса является тот факт что Вы заранее видите брусья в готовой постройке, а значит можете оценить все соединения, большинство из которых представляют собой простейший «шип-паз».

Прочность таких соединений повышается за счет использования клиньев и штифтов.

Те же шипы которые в дальнейшем не будут сильно нагружены ( например те что расположены на концах раскосов-ригелей, или в верхних краях стоек) делают длиной от 75 до 100 миллиметров.

Шипы подлиннее нужны там, где они будут «работать на растяжение» – яркий пример – балки-затяжки.

Что до ширины шипа то как правила он делается либо в пол-бруса либо чуть-чуть меньше, если только эта ширина не включает гнездо.

Шипы надо вырезать так чтобы волокно дерева шипа было прямым продолжением волокна древесины бруса. Чтобы сборка была легче шипы сведите на конус и снимите фаску с них.

Гнезда нужно расположить таким образом чтобы их длинная сторона располагалась вдоль волокна бруса. Глубина гнезда должна быть на 4-6 сантиметров больше чем длина шипа (можно в этом случае подрезать сам шип).

От теории к практике: строим каркас на любой случай.

Небольшой каркас обеспечивает большую свободу проектирования. Постройку с таким каркасом можно использовать в качестве и гостевой хижины, и садового домика, и мастерской.

Рис. 1. Учиться путём возведения небольшого каркаса

Наилучший способ научиться возводить каркасы – это попытаться спроектировать, а затем и изготовить небольшой каркас, который включает основные соединения деревянных элементов. Рисунок демонстрирует основу анатомии данного каркаса. Сначала собирают рамы секций каркаса, а затем — обвязки и стропила: 1— затяжка 75×125 мм; 2 — стропило сечением 125×125 мм; 3 — верхняя обвязка 175×200 мм; 4 — балка-затяжка 175×200 мм; 5 — раскос 75×125 мм; 6 — стойка 175×175 мм; 7 — рама; 8 — промежуточный ригель 100×125 мм; 9 — дверная стойка 100×125 мм; 10 — балка перекрытия (лага) 125×175 мм; 11— нижняя обвязка 175×200 мм.

Для работы с каркасом используем инструмент. Большинство плотников применяют дисковую пилу, электродрель и нескольких видов простого ручного инструмента.

Разметка от базового прямого угла.

Брус обычно поступает на стройплощадку приблизительно прямоугольного сечения и номинально выдержанных размеров.

Вырезание шипа.

Наиболее распространённым соединением является соединение «шип-паз». Плечи шипов, которые несут нагрузку и в конечном счёте определяют окончательные размеры каркаса, должны вырезаться точно. После разметки шипа (1) установите дисковую пи-луна глубину плеча, а затем сделайте точный пропил вдоль линии плеча. Пропилите оставшуюся часть плеча до конца шипа (2). (Помним о том, что если брус непрямоугольного сечения, глубина резания диска до шипа для разных сторон может оказаться неодинаковой. ) До точной подрезки выбьем молотком надпиленную часть. Широкой стамеской подрежем шип до линий разметки (3), а затем – противоположную сторону шипа. После вырезания и скашивания плеча (4) сведём края шипа на конус и снимем с его рёбер фаски, с тем чтобы шип не заедало в гнезде. Используйте комбинированный угольник или угольник для каркасных работ для проверки толщины и расстояния шипа от базовой поверхности.

Вырезание глухого паза (гнезда).

После разметки подрежем края стамеской, чтобы предотвратить образование трещин или разрывов волокон. Я использую 37,5-миллиметровое шнековое сверло в 12,5-миллиметровой электродрели для сверления (1). Если шнековое сверло найти сложно, можно использовать сверло Форстнера, однако тогда придётся часто вытаскивать его и прочищать отверстие. Чтобы контролировать перпендикулярность сверла к поверхности бруса, я прикрепляю на болтах к корпусу дрели фанерную площадку и уровень «бычий глаз». После чернового засверливания гнезда стамеской зачищаю его стенки (2). Чтобы забить стамеску до дна гнезда, перерезая образовавшиеся при сверлении перегородки, использую киянку весом около 1,5 кг, а затем для зачистки стенок – только силу руки, иногда налегая туловищем (3). Чередуем зачистку с подрезанием стенок и всё время держим стамеску под уклоном к внутренней поверхности гнезда. Для проверки ширины и перпендикулярности гнезда используем угольник (4).

Подъем каркаса.

Безопасность – прежде всего! Сосредоточились и слушаем бригадира. Сведём к минимуму использование инструмента наверху. Каска не будет лишней. Перед началом подъёма стоит ещё раз проверить размеры шипов.

1. Соберём нижние обвязки на фундаменте. Установим брусья, проверяя прямоугольность основания замером диагоналей или большим угольником. Отрегулируем клиньями обвязку в горизонтальной плоскости по уровню и установим оставшиеся балки перекрытия. Добавим временный дощатый или фанерный пол.

2. Соберём первую раму, выровняем шипы стоек над гнёздами нижней обвязки, а затем подгоним стойки к балке-затяжке, вставляя одновременно раскосы и промежуточные ригели. Поднимем собранную раму и скрепим, выставив раму по отвесу.

3. Таким же образом соберём и поднимем вторую и третью рамы, как это делали ранее.

4. Сделаем настил поперёк балок-затяжек, затем поднимем до этого уровня верхние обвязки. Вставим в каждую стойку раскосы обвязок, туго закрепляя штифты, а затем установим обвязки на шипы стоек и раскосов. Закрепим соединения штифтами.

5. Поднимем настил до уровня верхних обвязок, затем соберём на земле узел из первой стропильной ноги и затяжки, поднимем его и прикрепим свесы стропил к опорным площадкам на верхней обвязке гвоздям.

6. Следующие пять пар стропил перемещаем по очереди и скрепляем вместе штифтами в коньке.

Ссылка по теме: Этапы строительства каркасного дома

Как сделать соединения каркаса прочными

Когда для штифтов готовят отверстия, сначала просверливают брус через стенки гнезда. Шип вставляют в гнездо, помечают Вынув шип, разметку смещают от торца шипа на З мм и просверливают отверстие.

Соединения, широко используемые в каркасах (Рисунок 4)

На фото цифрами обозначены

1. Лобовая врубка «шип-паз» при соединении стропил в коньке
2. Врубка стропила в гнездо обвязки
3. Клин
4. Штифт
5. «Ласточкин хвост» с клином при соединении балки со стойкой
6. «Шип-гнездо» при врубке подкоса в стойку
7. Врубка в гнездо балки перекрытия в обвязку

Когда вбивают сведённый на конус штифт, он будет плотно стягивать соединение «шип-паз» и удерживать брусья. В продаже имеются штифты 18 и 25 мм.

Общие принципы каркасного домостроения

По определению каркас – это несущая конструкция состоящая из линейных элементов. На практике простая структура служит совершенно различных строении — от очаровательного садового домика до восхитительного «хрустального дворца».

Быстро и доступно – вот главные козыри каркасного домостроения. Причем финансовая сторона зачастую имеет первостепенное значение. Современные технологии и материалы позволяют возводить прочные, надежные, теплые, долговечные, то есть по-настоящему капитальные, каркасные дома по цене типовой «однушки» на окраине мегаполиса. Причем такие коттеджи могут быть построены в любом архитектурном стиле. Никому и в голову не придет, что готический замок или французское шале держится на деревянном каркасе, а стены внушительного «кирпичного» особняка заполнены теплоизоляционными плитами из минеральной ваты.

Каркасные дома относятся к легким строениям и не нуждаются в массивной опорной конструкции. Обычно под них подводят мелкозаглубленные ленточные фундаменты. В последние годы все больше частников отдают предпочтение буронабивным свайным фундаментам. И, наконец, третий вариант – фундаменты на винтовых сваях. Винтовые сваи – отрезки стальных труб с приваренными с одного конца лопастями – вкручивают в землю с помощью простого ручного приспособления (разновидности рычага).

Дело мастера боится

Вкратце процесс возведения каркаса можно отписать следующим образом. По обрезу ленточно-го фундамента или ростверку свайной опорной конструкции настилают рулонную гидроизоляцию. Затем укладывают обвязку из мощного деревянного бруса сечением 200 х 200 или 250 х 200 мм и балки перекрытия технического подполья. Между обвязкой и гидроизоляцией желательно проложить импрегнированную подкладочную доску. Далее устанавливают стойки каркаса, расстояние между которыми назначается в зависимости от ширины теплоизоляционных плит (обычно 500 или 600 мм).

Вертикальные элементы объединяют обвязкой первого этажа, которая служит опорой для балок перекрытия и стропильной группы скатной крыши. Чтобы повысить устойчивость каркаса, между некоторыми стойками устанавливают ветровые связи. Часто к заполнению каркасных стен приступают после того, как возведут стропильную конструкцию и смонтируют кровельное покрытие. Имея «крышу над головой», проще защитить дерево и другие материалы от влаги. Однако в дальнейшем могут возникнуть трудности с устройством кровельного «пирога» мансардной крыши («теплых» скатных «стенок» в жилом подкровельном пространстве).

Профессиональная орбита

Если вы планируете строительство коттеджа постоянного проживания, то в этом случае следует обратиться в специализированную фирму, занимающуюся производством, комплектацией и возведением каркасных зданий. В таких компаниях элементы деревянной части дома изготавливают на автоматизированном деревообрабатывающем оборудовании в комфортных условиях заводского цеха.

Стойки, балки, подкосы, затяжки, стропила и прочие составляющие домокомплекта объединяют в группы, упаковывают в полиэтилен и отправляют на стройплощадку.

Здесь на заранее подготовленном фундаменте каркас собирают без каких-либо проволочек из-за подгонки элементов, выборки врубок и других выполняемых «на коленке» плотницких операций.

Можно заказать строительство каркасного дома «под ключ» и в назначенный срок переселиться в загородное владение. Вместе с тем клиент вправе оплатить только изготовление каркаса, а дальнейшее строительство взять на себя. Правда, при этом следует помнить, что монтажом несущей конструкции возведение каркасного дома не ограничивается. Существует множество технологических нюансов, игнорирование которых может обернуться серьезными проблемами при эксплуатации здания.

Сфера будущего

Построенные по стандартной технологии каркасные дома, конечно, очень хороши, но у них есть одна «слабинка» – неоднородная теплоизоляционная способность стен или, говоря иначе, значительная разница между теплопроводностью дерева и минераловатного утеплителя. В некотором роде стойки и ригели каркаса выступают в совсем не выигрышной роли «мостиков холода». Для решения этой проблемы прибегают к фасадному утеплению фасадов. Вместе с тем существует более эффек­тивный способ построить по-настоящему теплый и надежный каркасный дом.

Двойной запас прочности и теплоизоляционной способности достигается за счет двойного объем­ного каркаса. Впервые в нашей стране эту техно­логию освоила компания «Наносфера» и полу­чила потрясающие результаты.

Энергозатраты на отопление коттеджей с двойным объемным кар­касом снизились на 30 % и более по сравнению с аналогичными строениями на базе стандартной каркасной конструкции. К тому же в домах такого типа значительно улучшился акустический ком­форт, что особенно важно для хозяев загородных владений, расположенных рядом с оживленными транспортными магистралями или общественны­ми и коммерческими объектами муниципальной инфраструктуры (стадионами, ярмарками и т. п.).

Двойное дно

Суть метода сводится к монтажу двух каркасов с шахматным расположением элементов, то есть со смещением стоек по горизонтали и ригелей по вертикали. При заполнении каркасов минеральной ватой дерево так или иначе оказывается закрытым утеплителем. Два слоя теплоизоляции по 100 мм (в сумме 200 мм) плюс отсутствие даже самых слабых мостиков холода обеспечивает исключительно высокий уровень энергосбережения. Коттедж с такими стенами и современными оконными блоками вполне вписывается в актуальную концепцию пассивного дома, а именно строения, на отопление которого требуется минимум энергоресурсов (в идеале вообще не требуется).

Двойной объемный каркас легко выдерживает экстремальные атмосферные нагрузки. К тому при его сооружении используются фирменные высокопрочные несущие элементы, в частности двойные склеенные балки с ориентированно-стружечной прослойкой.

Балочное перекрытие из таких строительных изделий обладает большой прочностью и устойчивостью, что позволяет устраивать на верхнем этаже «тяжеловесные» каминные и спа-зоны. Вообще говоря, двойной объемный каркас открывает широкие перспективы для архитектурного творчества. Технология предоставляет разнообразные возможности для проектирования домов по принципу свободно го (открытого) пространства, включать в объемно-планировочное решение просторные эркеры, панорамное остекление, двойной свет (гостиные или каминные залы высотой в два этажа) и многое другое.

Стальной характер

Металлический каркас дома изготавливают из специального «теплого» профиля (термопрофиля), в котором в шахматном порядке сделаны продолговатые отверстия.

Такая перфорация препятствует утечке тепла через теплопроводные элементы каркасной конструкции. «Петляя» между отверстиями, тепловой поток ослабевает, то есть тепло остается в контуре дома при незначительных реальных теплопотерях.

Несмотря на перфорацию, стальной профиль сохраняет достаточно высокие прочностные характеристики.

Дополнительное усиление каркасной конструкции достигается за счет применения панельных схем, использования усиливающих элементов из сплошного обычного тонкостенного профиля (С, U, S, Z-образной формы), создания жестких дисков перекрытия и многого другого. Не случайно технология производства и монтажа домов на основе легких стальных тонкостенных конструкций (ЛСТК) была разработана и опробована в скандинавских странах, т. е. в суровых условиях северного климата (мороз, штормовой ветер, снегопады, обледенение). В нашей стране каркасные системы на базе термопрофиля появи лись благодаря шведской промышленной группе Lindab и финскому концерну Ruukki. Co временем выпуск подобной продукции освоили и российские производители: «Талдом Профиль», «Балтпрофиль», ИНСИ и другие.

Возвращение к истокам

Современные каркасные здания имеют славных предшественников – фахверковые дома (от немецкого fach – отделение, отсек и werk – сооружение), которые стали возводиться в средневековой Европе с X века. Основой таких строений служил каркас из деревянных стоек, балок и раскосов (диагональные элементы). «Клетки» фахверка заполняли кирпичом, каменными блоками или совсем уж доступным саманом (смесь глины с резаной соломой). Благодаря удачному сочетанию простоты, экономичности и очаровательной графической архитектуры фахверковые дома пользовались неизменной популярностью на протяжении веков.

В наше время фахверковые дома относятся к элите малоэтажного домостроения. Фахверк изготавливают из высококачественного клее ного бруса. Мощные стойки и балки из этого материала отлично сохраняют тепло. Для заполнения каркаса используют крупноформатные энергосберегающие стеклопакеты и специальные панели на основе эффективного утеплителя. Остекление производят безрамным методом, то есть без установки обсадных коробок, в которых совершенно нет надобности из-за геометрической стабильности клееного бруса. Прозрачный дом выглядит как хрустальный дворец. При этом такой «сказочный замок» обладает вполне реальными практическими преимуществами. Стеклопакеты с мультифункциональным магне-тронным напылением не пропускают инфракрасное и ультрафиолетовое излучение солнечного спектра, обеспечивают прохладу в летний зной и сохраняют свежесть окраски предметов интерьера. Вместе с тем невидимый барьер останавливает тепловое излучение (радиационная составляющая тепловой энергии), исходящее от радиаторов и других отопительных приборов. Таким образом, в доме поддерживается благоприятный микроклимат независимо от времени года или погоды на улице.

«Содержание» каркаса

Пространство между стойками каркаса заполняют минераловатным утеплителем (теплоизоляционными изделиями из базальтовой или стеклянной ваты).

Снаружи стены обычно зашивают влагостойкими ориентированно-стружечными плитами (ОСП), но бывает, что с этой целью используют соответствующую фанеру.

Чтобы защитить теплоизоляцию от увлажнения, изнутри стены затягивают пароизоляционной пленкой.

Герметичность барьера от домашнего пара обеспечивают за счет самоклеящейся соединительной ленты, которой проклеивают стыки смонтированных внахлест полотнищ.

С уличной стороны каркасные стены закрывают супердиффузионной гидроизоляционной мембраной типа Tyvek. Этот материал не пропускает внешнюю влагу (дождь, снег), но не препятствует выходу струек пара, которым удалось «прорваться» сквозь пароизоляционный барьер.

К тому же гидроизоляционная мембрана защищает стены от ветра (исключает малейшую вероятность продувания).

Наружная отделка также вносит свой вклад в копилку энергосбережения.

Строительные компании практикуют устройство систем фасадного утепления(навесных и штукатурных), значительно повышающих теплотехнические показатели стен и обеспечивающих коттеджам превосходный внешний вид.

НАШ СОВЕТ

• Строительство каркасного дома начинается с выбора проекта.
• Строительно-производственные компании предлагают своим клиентам обширные каталоги типовых проектных решений.
• Домокомплект из фирменной «галереи» изготовят и доставят на стройплощадку в считанные недели.
• Можно прийти в компанию и со своим проектом, который специалисты адаптируют под каркасную технологию.
• Однако на переработку потребуется время.

© Автор: Т. Гагарина

При подготовке статьи использованы материалы автором которых является У.Бимер (США)

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Правильный каркасный дом. Часть 1

Приходилось ли вам сталкиваться с тем, что в обсуждениях на форумах всплывает тема про «правильный» или «неправильный» каркасный дом? Часто людей тыкают носом в то, что каркас неправильный, но толком объяснить — чем же он неправильный и как должно быть, затрудняются. В этой статье я попробую объяснить, что обычно скрывается за понятием «правильный» каркас, который является основой каркасного дома, так же как скелет у человека.  В дальнейшем, надеюсь, рассмотрим и другие аспекты.

Наверняка вы знаете о том, что фундамент — основа дома.  Это так, но у каркасного дома есть и другая основа — не менее важная, чем фундамент. Это сам каркас.

Какой каркасный дом «правильный»?

Начну с основного.  Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует. Какой сюрприз, не правда ли? 🙂

Вы спросите, почему?  Да очень просто.  Каркасный дом — это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными.  Еще больше решений — «полуправильных», ну а «неправильных» вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют в виду, говоря про «правильность».  Это каркас американского и, реже, скандинавского типа.

Почему именно они считаются образцами «правильности»?  Все очень просто.  Подавляющее большинство частных домов для постоянного проживания в Америке, и очень значимый процент в Скандинавии, построены именно по каркасной технологии.  Эта технология там используется уже не один десяток и, возможно, даже сотню лет. За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит: делай так и с вероятностью 99,9%  у тебя все будет хорошо.  Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

1. Конструктивная надежность решений.
2. Оптимальность по трудозатратам при возведении.
3. Оптимальность по затратам материалов.
4. Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Запомните.  Когда где-либо идет речь про «правильный» каркас или про «правильные» узлы каркасного дома, то, как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.

Какие каркасы можно назвать «полуправильными»?  В основном это те, которые отличаются от типовых скандинавско-американских решений, но, тем не менее, также удовлетворяют по крайней мере двум критериям — надежность конструкции и хорошие решения по части теплотехники.

Ну а к «неправильным» я бы отнес все остальные. Причем их «неправильность» зачастую условная.  Совсем не факт, что «неправильный» каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается.  В основном «неправильность» заключается в каких-то спорных и не самых лучших решениях.  В результате делается сложно там, где можно сделать проще.  Используется больше материала там, где можно меньше.  Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток «неправильных» каркасов в том, что они не дают совершенно никаких выигрышей по сравнению с «правильными» или «полуправильными» — ни в надежности, ни в стоимости, ни в трудозатратах…  вообще ни в чем.

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть), неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

Ключевые особенности американского каркаса

Американский каркас — это практически эталон.  Он прост, крепок, функционален и надежен как железная пила.   Его легко собирать, он имеет большой запас прочности.

Американцы — ребята прижимистые, и если им удастся сэкономить пару тысяч долларов на стройке, они это обязательно сделают.  При этом они не смогут опустится до откровенной халтуры, так как в строительной области есть жесткий контроль,  страховые компании в случае проблем откажут в выплатах, а заказчики горе-строителей быстренько подадут в суд и обдерут нерадивых подрядчиков как липку.

Поэтому американский каркас и можно назвать эталоном по соотношению: цена, надежность, результат.

Рассмотрим чуть подробнее основные моменты, отличающие именно американскую каркасную схему:

Вначале стоит отметить, что «правильные» каркасные дома делаются без применения бруса и только из сухих пиломатериалов.  То есть все стойки, обвязки и т.п. делаются только из сухой строганной доски.  Почему? Читайте в статье про выбор пиломатериалов для каркасного дома.

Брус в стойках и обвязках не применяется практически никогда, если только это не обусловлено какими-то специфическими условиями. Поэтому первое, что отличает «правильный» каркасный дом —  использование сухого пиломатериала и отсутствие бруса в стенах.  Уже по одному этому критерию вы сможете отбросить 80% российских компаний и бригад, работающих на каркасном рынке.

Моменты, отличающие американский каркас:

1. Углы — есть несколько разных схем реализации углов, но нигде вы не увидите бруса в качестве угловых стоек.
2. Сдвоенные или строенные стойки в районе оконных и дверных проемов.
3. Усилитель над проемами — доска, установленная на ребро. Так называемый «хэдер» (от английского header).
4. Сдвоенная верхняя обвязка из доски, никакого бруса.
5. Перехлест нижнего и верхнего ряда обвязки в ключевых точках — углы, разные фрагменты стен, места примыканий внутренних перегородок к наружным стенам.

Укосину я специально не отметил как отличительный момент. Так как в американском стиле, при наличии обшивки плитами OSB3 (ОСП) по каркасу, в укосинах нет необходимости. Плиту можно рассматривать как бесконечное множество укосин.

Поговорим более подробно про ключевые особенности правильного каркаса в американской версии.

Правильные углы каркасного дома

На самом деле в интернете, даже в американском сегменте, можно найти с десяток схем.  Но большинство из них являются устаревшими и редко применяемыми, особенно в холодных регионах.  Я выделю три основных схемы углов.  Хотя реально, основными являются только первые две.

1. Вариант 1 — так называемый «калифорнийский» угол. Самый распространенный вариант.  Почему именно «калифорнийский» — понятия не имею :). Изнутри к крайней стойке одной из стен прибивается еще одна доска или полоса OSB. В результате, на внутренней части угла образуется полочка, которая в дальнейшем служит опорой под внутреннюю отделку или какие-либо внутренние слои стены.
2. Вариант 2 — закрытый угол. Также один из самых популярных.  Суть — дополнительная стойка для того, чтобы сделать полку на внутреннем угле.  Из достоинств: качество утепления угла лучше, чем в варианте 1. Из недостатков: такой угол утеплить можно только снаружи, то есть это надо сделать перед тем, как обшивать каркас чем-либо снаружи (плиты, мембрана и т.п.)
3. Вариант 3 — «скандинавский» теплый угол.  Очень редкий вариант, в Америке не используется. Видел в скандинавских каркасах, но не часто. Почему я его тогда привел? Потому что, на мой взгляд, это самый теплый вариант угла. И я подумываю над тем, чтобы начать применять его на наших объектах. Но перед его использованием нужно подумать, так как конструктивно он уступает первым двум и не везде подойдет.

В чем особенность всех этих трех вариантов и почему брус — плохой вариант для угла?

Если вы заметили — во всех трех вариантах из досок угол можно утеплить. Где-то больше, где-то меньше. В случае бруса в углу имеем сразу 2 недостатка: во-первых, с точки зрения теплотехники такой угол будет самый холодный. Во-вторых — если в углу стоит брус, то изнутри нет «полочек», чтобы прикрепить к нему внутреннюю отделку.

Разумеется, последний вопрос можно решить. Но помните, что я говорил про «неправильные» каркасы?  Зачем делать сложно, если можно сделать проще?  Зачем делать брус, создавая мостик холода и думая, как потом к нему прикрепить отделку, если можно сделать теплый угол из досок? При том, что ни на количестве материала, ни на сложности работ это никак не скажется.

Правильные проемы в каркасном доме

Проемы и верхняя обвязка — это наиболее значимое отличие американской схемы каркаса от скандинавской, но об этом позже.   Так вот, когда говорят о правильных проемах в каркаснике, то обычно говорят о следующей схеме (оконные и дверные проемы выполняются по одному принципу).

Первое (1), на что обычно обращают внимание, говоря про «неправильные» проемы, это сдвоенные и даже строенные стойки по бокам проема.  Часто считают, что это нужно для некоего усиления проема для установки окна или двери.  На самом деле это не совсем так.  Окну или двери будет и на одинарных стойках хорошо. Зачем же тогда нужны сплоченные доски?

Все элементарно. Помните, я говорил, что американский каркас прост и надежен как железная пила?  Обратите внимание на рисунок 2. И вы поймете, что сплоченные стойки нужны исключительно для опоры лежащих на них элементов.  Чтобы края этих элементов не висели на гвоздях.  Просто, надежно и универсально.

На рисунке 3 — одна из упрощенных разновидностей, когда нижняя обвязка окна врезается в разорванную стойку.  Но при этом обе оконные обвязки по-прежнему имеют опоры по краям.

Поэтому нельзя говорить формально про то, что, если стойки не сдвоены, то это «неправильно».  Они могут быть и одинарные, как в скандинавском каркасе. Скорее ошибкой является то, когда стойки по краям проемов сплоченные, но не несут на себе нагрузки от опирающихся на них элементов. В данном случае они просто бессмысленны.

Теперь поговорим об элементе, который уже является более критичным и отсутствие которого можно рассматривать как «неправильность» проема.  Это «хэдер» над проемом (header).

Вот это действительно важный элемент.  Как правило, сверху на оконный или дверной проем будет приходить какая-то нагрузка — лаги перекрытия второго этажа, стропильная система.  А сама стена ослаблена на прогиб в районе проема.  Поэтому в проемах и делаются локальные усиления. По-американски это headers.  Фактически это доска, установленная на ребро над проемом.  Вот тут уже важно, чтобы края хэдера или опирались на стойки (если используется классическая американская схема со сплоченными стойками проемов), или были врезаны в крайние стойки, если они одинарные.   Причем сечение хэдера напрямую зависит от нагрузок и размеров проема.  Чем больше проем и чем сильнее нагрузка на него, тем мощнее хэдер. Он может быть также сдвоенным, строенным, наращенным в высоту и т.п. — повторюсь, зависит от нагрузки.  Но, как правило, для проемов до 1.5 м по ширине хэдера из доски 45х195 вполне достаточно.

Является ли отсутствие хэдера признаком «неправильности» каркаса?  И да, и нет.  Если действовать по американскому принципу «просто и надежно», то хэдер должен присутствовать на каждом проеме. Делай так — и будь уверен в результате.

Но на самом деле нужно плясать от нагрузки, приходящейся на проем сверху. Например, узкое окно в одноэтажном доме и стропила на этом участке стены расположены по краям проема — нагрузка сверху на проем минимальна и можно обойтись без хэдера.

Поэтому к вопросу хэдера стоит относиться следующим образом. Если он есть — отлично. Если его нет — то строители (подрядчик) должны внятно объяснить, почему, по их мнению, он тут не нужен, а зависеть это будет, в первую очередь, от нагрузки, приходящейся на зону проема сверху.

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса

Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху — нагрузка от перекрытия, стропил и т. п. Кроме того, обратите внимание на перехлесты второго ряда обвязки.

1. Перехлест в углу — связываем вместе две перпендикулярных стены.
2. Перехлест по центру — связываем вместе 2 участка одной стены.
3. Перехлест по перегородке — связываем вместе перегородку с наружной стеной.

Таким образом, сдвоенная обвязка выполняет и вторую задачу — обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее.  Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции — сложнее.  Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один краеугольный камень.   Наверняка вам встречались фразы «укосины сделаны неправильно».  Давайте поговорим об этом.  Во-первых, что такое укосина?  Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости.  Потому что благодаря укосине появляется система треугольных конструкций, а треугольник — самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

Почему именно такая укосина называется «правильной» и на что следует обратить внимание?

1.  Такая укосина устанавливается с углом от 45 до 60 гр — это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон — лучше всего.
2.  Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку — это достаточно важный момент, таким образом мы связываем конструкцию воедино.
3.  Укосина врезается в каждую стойку на своем пути.
4. На каждый узел — примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст «шарнир» с определенной степенью свободы.
5. Укосина врезается на ребро — так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой «неправильной» укосины. Но тем не менее, встречается сплошь и рядом.

Это просто доска, воткнутая в первый проем каркаса.  Что же в ней такого «неправильного», ведь формально это тоже треугольник?

1. Во-первых — очень маленький угол наклона.
2. Во-вторых, в такой плоскости доска укосины работает хуже всего.
3. В-третьих, зафиксировать к стене такую укосину сложно.
4. В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости.  Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол — непростая задача, поэтому скорее всего это будет сделано кое-как.

Еще один пример, также распространенный.  Это укосина, врезанная в стойки, но не врезанная в обвязки.

Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь — на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных «укосиков и подкосиков», которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина хоть какой-то вклад да вносит.  Но еще раз: зачем делать по-своему, если хорошее решение уже есть?

На этом закончим с американским каркасом и перейдем к скандинавскому.

Правильный скандинавский каркас

В отличие от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии.  Скандинавский каркас, по сути, есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, речь идет о такой конструкции.

Углы, укосины — тут все как у американцев.  На что же обратить  внимание?

1. Одинарная обвязка по верху стены.
2.  Силовой ригель, врезанный в стойки на протяжении всей стены.
3. Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый «скандинавский» ригель — он заменяет собой и американские хэдеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем, на мой взгляд, преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете.  Ну и одно дело, когда мостик холода имеет ширину одной доски и другой вопрос — когда их уже две или три.

Конечно, зацикливаться на мостиках холода не стоит.  От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают.  Но, тем не менее, они есть и, если возможно относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличие от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат, и дорогие энергоносители.  А ведь по климату Скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что, в отличие от американского, он таки требует каких-то мысленных усилий.  Например: на больших проемах могут потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хэдеры.  А где-то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши — может и ригель даже не потребуется.

В общем, скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума, чем американский.  Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском лучше их включить, хотя бы на минимальном режиме.

«Полуправильные»  каркасы

Напомню, что под «полуправильными» я понимаю именно те, которые имеют полное право на существование, но отличаются от типовых скандинавско-американских решений. Поэтому называть их «полуправильными» нужно осторожно.

Приведу несколько примеров.

Первый пример из нашей же практики.  Это дом был построен нами, но по проекту, предоставленному заказчиком.  Мы даже хотели переделать проект полностью, но были ограничены сроками, так как надо было выходить на объект; кроме того, заказчик заплатил за проект ощутимую сумму и формально нарушений по конструкции нет, а с озвученными недостатками текущего решения он смирился.

Почему же тогда я отнес этот каркас к «полуправильным»?  Обратите внимание на то, что здесь есть и скандинавские ригели, и американские хэдеры, и сдвоенные обвязки не только по верху, но и по низу стен. Короче говоря, тут и американская схема, и скандинавская, и сверху накинуто еще процентов 30% запаса по-русски, на всякий случай. Ну, а сборная стойка из 6 (!!!) досок под клееной балкой конька говорит сама за себя.  Ведь в этом месте единственное утепление — это изоплат снаружи, и перекрестное утепление изнутри. А если бы была чисто американская схема, то утепления в этом участке стены попросту не было бы, голая деревяшка снаружи вовнутрь.

«Полуправильным» я называю этот каркас потому, что с точки зрения конструктивной надежности к нему претензий никаких нет.  Тут многократный запас прочности «на случай атомной войны».  Зато изобилие мостиков холода, и огромный перерасход материала на каркас, и высокая трудозатратность работ, что также сказывается на цене.

Этот дом можно было сделать с меньшим, но достаточным запасом прочности, но при этом процентов на 30 сократить количество пиломатериала и значительно уменьшить количество мостиков холода, сделав дом теплее.

Другой пример — каркас по системе «двойной объемный» каркас, пропагандируемый одной московской компанией.

Основное отличие — это фактически двойная наружная стена, с разнесенными относительно друг друга стойками.  Так каркас вполне удовлетворяет критериями прочности и очень неплох с точки зрения теплотехники, за счет минимизации мостиков холода, но проигрывает в технологичности.  Задачу ликвидации мостиков холода, которую, в первую очередь, решает такой каркас, можно решить более простыми,  надежными и правильными методами типа «перекрестного утепления».

И, что любопытно,  обычно «полуправильные» каркасы так или иначе имеют в себе скандинавско-американские решения.  А отличия скорее в попытке улучшить хорошее.  Вот только часто бывает, что получается «лучшее — враг хорошего».

Такие каркасы можно смело назвать «полуправильными» именно потому, что грубых нарушений тут нет. Есть отличия от типовых американо-скандинавских решений в попытках что-то улучшить или придумать некую «фишку».  Платить за них или нет — выбор заказчика.

«Неправильные» каркасные дома

Теперь поговорим о «неправильных» каркасах.   Самый типичный, я бы даже сказал, собирательный, случай, представлен на фото ниже.

Что сразу можно отметить на данном фото?

1. Тотальное использование материала естественной влажности. Причем материала массивного, который сильнее всего усыхает и меняет свою геометрию в процессе усушки.
2. Брус в углах и на обвязках и даже на стойках —  это мостики холода и неудобство в дальнейшей работе.
3. Отсутствие хэдеров и усилений проемов.
4. Не пойми как сделанная укосина, плохо выполняющая свою роль и мешающая утеплению.
5. Сборка на уголки с черными саморезами, назначение которых — крепление ГКЛ при отделке (а не использование в силовых конструкциях).

На фото выше представлена практически квинтэссенция того, что принято называть «неправильным» каркасом или «РСК».  Аббревиатура РСК появилась году в 2008 на ФХ, с подачи одного строителя, представившего схожее  изделие миру, под названием Русский Силовой Каркас. Со временем, по мере того как люди начинали разбираться, что к чему,  данную аббревиатуру стали расшифровывать как Рашен Страшен Каркашен.  Как апофеоз бессмысленности с претензией на уникальное решение.

Что самое любопытное, при желании его можно отнести и к «полуправильным»: ведь если саморезы не сгниют (черные фосфатированные саморезы отнюдь не образец коррозийной устойчивости) и не полопаются при неизбежной усушке бруса, данный каркас вряд ли развалится. То есть право на жизнь такая конструкция имеет.

В чем основной недостаток «неправильных» каркасов?  Если люди разбираются в том, что они делают, они довольно быстро приходят к канадско-скандинавской схеме.  Благо, что информации сейчас навалом.  А если не приходят, то это говорит об одном: им, по большому счету, наплевать на результат.  Классический ответ при попытке задать им вопрос, почему именно так — «мы всегда так строили, никто не жаловался».  То есть вся стройка основывается исключительно на интуиции и смекалке. Без попыток поинтересоваться — а как же вообще это принято делать.

Что мешало сделать доску вместо бруса?  Сделать усиления проемов?  Сделать нормальные укосины? Собрать на гвозди? То есть сделать правильно?  Ведь ровно никаких преимуществ такой каркас не дает!  Один большой набор не самых лучших решений с претензией на супер прочность и т.п..  Причем трудозатратность такая же как у «правильного», стоимость — тоже, а материалоемкость, возможно, даже больше.

Подведем итог

В качестве итога: «правильной» принято называть американо-скандинавскую схему каркаса, по причине того, что она уже многократно опробована на тысячах домов, доказав свою жизнеспособность и оптимальное соотношение «трудозатратность-надежность-качество».

К «полуправильным» и «неправильным» относятся все остальные виды каркасов.  При этом каркас может быть вполне надежным, но «неоптимальным» со стороны вышеперечисленного.

Как правило, если потенциальные подрядчики не могут обосновать применение тех или иных конструктивных решений, отличных от «правильных» американо-скандинавских, это говорит о том, что они понятия не имеют ничего об этих самых «правильных» решениях и строят дом исключительно по наитию, заменяя знания интуицией и смекалкой.  А это очень рискованный путь, который может аукнуться в будущем владельцу дома.

Поэтому. Хотите гарантировано правильных, оптимальных решений? Обратите внимание на классическую американскую или скандинавскую схему каркасного домостроения.

А главный итог заключается в следующем:

 Понимая, что обычно называют «правильным» каркасным домом, можно гораздо быстрее понять, кто перед вами — строители, действительно знающие основы современного каркасного домостроения, или самоучки, изделия которых берут начало в лагерных бараках времен ГУЛАГа… и которые не имеют никакого желания повысить свою квалификацию, пользуясь изобилием информации и в интернете.

рамка диаграммы | Руководство пользователя Enterprise Architect

Элемент фрейма диаграммы представляет собой представление диаграммы, перенесенной из Диспетчера проектов в другую диаграмму. Это тип комбинированного фрагмента со ссылкой «Оператор взаимодействия». Однако его можно создать на диаграмме любого типа и он создается не так, как другие комбинированные фрагменты.

Когда вы перетаскиваете диаграмму из Диспетчера проектов на открытую диаграмму, в диалоговом окне отображаются (среди прочего) следующие параметры:

• «Фрейм диаграммы» — в диаграмму вставляется фрейм диаграммы, содержащий изображение сброшенной диаграммы
• ‘Ссылка на диаграмму’ — в метку фрейма вставляется пустой фрейм с именем перетащенной диаграммы

В обоих случаях объект действует как гиперссылка на реальную диаграмму, на которую ссылаются. Вы также можете определить свойства для объектов, как и для других элементов, щелкнув объект правой кнопкой мыши и выбрав опцию «Свойства» элемента.

Внешний вид рамки диаграммы

Вы можете изменить внешний вид рамки диаграммы, как и для других элементов, но доступные параметры адаптированы для этого типа элемента. Если щелкнуть правой кнопкой мыши по рамке и выбрать «Внешний вид | Diagram Frame Appearance», отображается подменю со следующими параметрами:

• «Нормальный» — вид по умолчанию видимой прямоугольной рамки с видимой меткой рамки; вы можете использовать эту опцию для сброса внешнего вида после использования одной из других опций
• «Граница» — скрывает метку фрейма диаграммы
.
• ‘Граница с именем’ — скрывает границу метки рамки
• «Только имя» — скрывает границу рамки диаграммы и метку рамки, оставляя только текст.
• «Скрытый» — скрывает границу и текст рамки диаграммы

Если установлено значение non-selectable, рамка будет автоматически изменять размер, чтобы соответствовать границам диаграммы, расширяясь по сравнению с размером по умолчанию, но не уменьшаясь.

Обратите внимание, что диаграммы, показывающие рамки диаграмм, применяемые в версии Enterprise Architect 14.0 или более поздней, будут отображать родительский объект на диаграмме при открытии в версии до версии 14. 0.

Заметки

• Вы можете изменить размер обоих объектов, но вы не можете уменьшить рамку диаграммы до размера, меньшего размера прилагаемой диаграммы
• Вы не можете изменить диаграмму внутри рамки диаграммы; чтобы отредактировать диаграмму, дважды щелкните внутри рамки и отредактируйте исходную диаграмму
• Элемент «Рамка диаграммы» не совпадает с границей рамки диаграммы, которую можно установить (используя панель «Рамки диаграммы» на странице «Диаграмма» диалогового окна «Настройки») на распечатываемых изображениях диаграмм, скопируйте в файл или вставить в другие инструменты; возможно, но не обычно, вставить изображение диаграммы из буфера обмена в другую диаграмму Enterprise Architect, и в этом случае изображение изначально выглядит так же, как элемент фрейма диаграммы, но параметры элемента не работают на этом изображении

Учить больше

• Комбинированный фрагмент
• Оператор взаимодействия (ссылка)
• Варианты схемы
• Добавить ссылки на диаграммы к диаграммам

Руководство по стилю фреймов UML 2

Фрейм в UML инкапсулирует коллекция взаимодействующих экземпляров или относится к еще одно такое представление. Кадры изображены в виде прямоугольников с зазубренным полем дескриптора в верхний левый угол. Рамки бывают двух видов: рамка диаграммы, такая как Пакетная печать стенограммы и комбинированный фрагмент кадра, такой как петля кадр, оба на рисунке 1. Фреймы диаграммы явно определяют границу диаграмма, в то время как комбинированные кадры фрагментов охватывают части диаграммы или предоставить ссылки на другие схемы или определения методов.

Рис. 1. А кадр, охватывающий диаграмму последовательности.

Рис. 2. Вариант моделирования курсы логики.

Рис. 3. внутренности компонента семинара.

1. Избегайте схемы Рамки. Пакетная стенограмма Печать рамки диаграммы на рис. 1 добавляет значительное количество визуальной информации. беспорядок в процессе.
2. Используйте вхождения взаимодействий над декомпозицией частей. Есть две ссылки на логика, внешняя по отношению к рисунку 1: объект TranscriptBatch включает в себя ссылка на PrintRun и есть комбинированный фрагмент, ссылающийся на SharedServices.print() метод. Стиль первой ссылки называется частичной декомпозицией, а вторая возникновение взаимодействия.
3. Полное указание имен операций в ссылках.
4. Изобразить Один Интерфейс на порт. Порты точки соединения между классификатором и его окружение, которое изображено сбоку на кадрах как маленькие прямоугольники.
5. Изображать один порт на Класс реализации. Смотрите также Рекомендации по стилю интерфейса UML.
6. Уменьшить акцент Границы кадра. На рисунке 1 вы видите, что граница кадра светлее линий вокруг него.
7. Применить Стандартные метки для дескрипторов. Таблица 1 суммирует общие метки для рамок диаграммы и Таблица 2 общие метки для комбинированные фрагменты.

Таблица 1. Схема метки рамы.

Этикетка	Использование
альт	Указывает на несколько альтернатив, только один из которых будет взят, разделенный пунктирные линии. LEAVE A REPLY Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Газобетон Дом Разное Своими руками Советы Строительство Схема
