Глубины заложения трубопроводов определяются в ходе гидравлического расчета. Вместе с тем необходимо иметь в виду, что эти глубины не должны быть меньше минимальной и больше максимальной глубин заложения.Минимальная глубина заложения определяется из следующих трёх условий:

• исключение промерзания труб;

• исключение разрушения труб под действием внешних нагрузок;

• обеспечение присоединения к трубопроводам внутриквартальных сетей и боковых подключений.

Минимальная глубина, определяемая из условий промерзания, равна:

h_min= h_пр — а, м.

h_пр — глубина промерзания грунта;

а — величина, зависящая от диаметра трубопровода; а принимается, равной 0,3м, при диаметре труб до 500мм и 0,5м — при большем диаметре.

Для исключения разрушения труб внешними нагрузками расстояние от поверхности земли до верха трубы не должно быть меньше 0,7м. следовательно, минимальная глубина заложения (расстояние от поверхности земли до лотка трубы) равна:

h_{min= 0,7 +} d, м.

При присоединении внутриквартальной сети к уличной минимальная глубина заложения уличного трубопровода должна быть в месте присоединения не меньше.

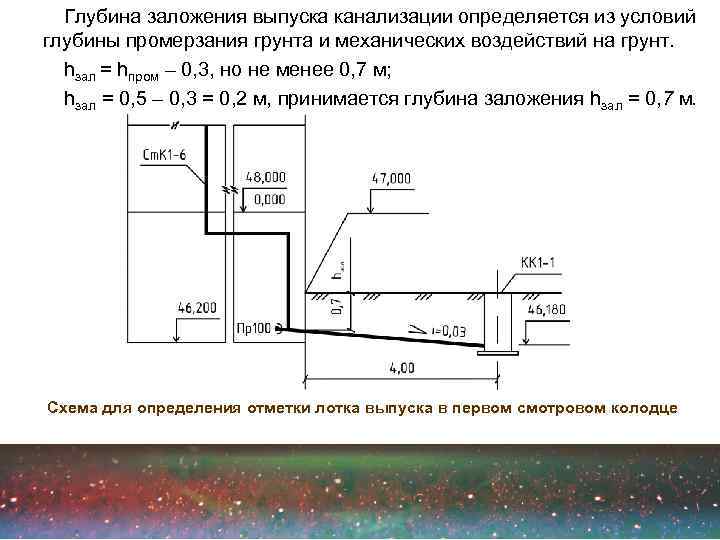

Схема к определению глубины заложения трубопровода

H = h_min + i_min * L + ? — (z₁ – z₂), м

Эта же формула применяется и для определения начальной глубины заложения трубопровода.

Здесь h_min — минимальная глубина заложения внутриквартальной сети в самой удаленной (диктующей) точке. Она вычисляется по формулам, приведенным выше, и из двух величин выбирается большее значение.

i_min — минимальный уклон внутриквартального трубопровода, принимается равным 0,008.

? = D – d — разность диаметров трубопроводов уличной и внутриквартальной сетей, м.

z₁ и z₂ — соответственно отметки поверхности земли в диктующей точке и в начальной точке уличного трубопровода(в точке подключения внутриквартального трубопровода к уличному),м.

L — расстояние от диктующей точки до начальной точки уличной сети ,м.

если уклон поверхности земли внутриквартального трубопровода равен или больше 0,008, то его уклон принимается равным уклону поверхности земли и тогда Н будет равна:

H = h_min + ?, м

Максимальная глубина заложения трубопроводов при открытом способе производства работ диктуется экономическими и техническими требованиями. Её рекомендуется принимать: в скальных грунтах-4-5м, в мокрых и плывунных грунтах-5-6м, в сухих нескальных грунтах-7-8м.

при закрытом способе прокладки глубина заложения не ограничивается, так как стоимость прокладки практически не зависит от глубины заложения. Однако следует помнить, что закрытые способы строительства значительно дороже открытых.

Глубина заложения канализации и водопроводной сети по СНиП

Строительство любого объекта – от небольшого частного домика до крупного промышленного предприятия – не обходится без устройства сантехнических систем, отвечающих за подачу чистой воды и удаление образующихся в результате хозяйствования стоков. Изготовление сантехнических коммуникаций можно условно разделить на два этапа, где один отвечает за подвод воды и создание сети напорных трубопроводов, а второй необходим для удаления стоков и устройства системы канализации. И если при устройстве подводящего напорного водопровода сложностей обычно не возникает, то при изготовлении сети безнапорного удаления стоков учитываются диаметр и уклоны заложения труб, исключающие возникновение засоров, и минимальная глубина заложения канализации, предотвращающая замерзание стекающей по трубам воды в холодное время года.

Содержание

• От чего зависит глубина прокладки канализации?
  • Выбираем материалы труб
  • Глубина приемного колодца
  • Учет рельефа местности
  • Расчетная глубина промерзания грунта
  • Физические свойства грунта
  • Нормативные документы

При проектировании водопровода, состоящего из внутренней и наружной канализационной сети, следует обязательно учитывать некоторые факторы, влияющие на начальную стоимость работ по строительству и его дальнейшую эксплуатацию:

• Физические свойства материалов, применяемых для изготовления изделий для водопровода и канализационной сети;
• Глубину колодца, предназначенного для приема сточных вод;
• Планировочные особенности расположения канализационного коллектора или колодца с учетом рельефа местности;
• Расчетная глубина промерзания грунта в холодное время года;
• Физические свойства грунтов, в которых прокладывается трасса водопроводной и канализационной сети;
• Соответствие параметров водопровода и канализации требованиям СНИП, помогающее избежать досадных ошибок при монтаже, гарантирующее безаварийную эксплуатацию системы и отсутствие претензий со стороны контролирующих организаций.

Выбираем материалы труб

Существует несколько видов фасонных изделий и труб, используемых для прокладки внутри здания и монтажа канализационной сети вне помещения. Внутри здания чаще всего используются гладкие полипропиленовые трубы стандартных диаметров, которые отличает простота монтажа, небольшой вес и приемлемая стоимость. Для закладки наружной канализации в зависимости от состояния и типов грунтов можно использовать несколько разновидностей труб, изготовленных из различных материалов:

• Гладкие полимерные трубы из полипропилена или поливинилхлорида;
• Полиэтиленовые или полипропиленовые с гофрированной поверхностью для увеличения прочности;
• Хорошо знакомые с советских времен чугунные и похожие на них внешне стальные;
• Довольно редкие в последнее время керамические трубы и фасонные изделия.

Наиболее популярные среди застройщиков полимерные трубы позволяют сократить затраты, ускорить время строительства и обладают превосходной коррозионной стойкостью, но прочность тонкостенного полимера значительно уступает металлу, что накладывает определенные ограничения на глубину закладки в грунт.

Глубина приемного колодца

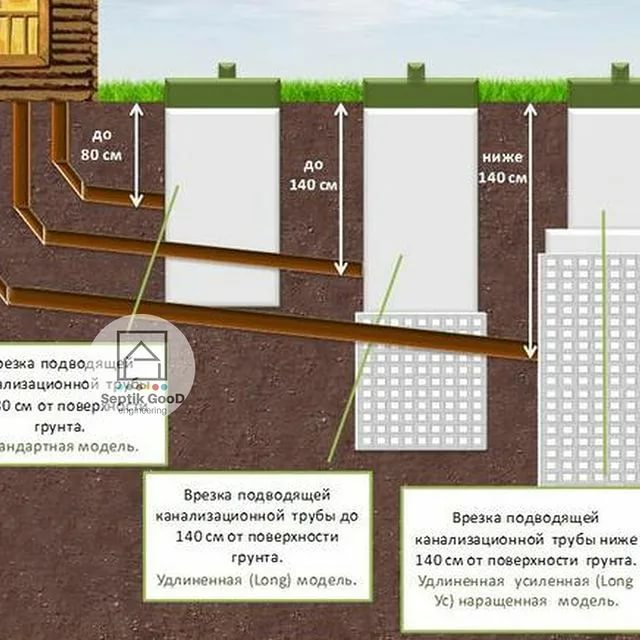

Проектируя систему местной канализации, следует учитывать глубину приемного колодца, куда по трубопроводам самотеком стекают стоки различного рода. Рассчитывая согласно требованиям СНИП 2.04.03-85 размеры приемного колодца местной канализации, можно узнать необходимую его глубину, привязанную к особенностям рельефа конкретного участка. Рассчитав полезный объем приемного колодца, легко определить его полный размер, приняв за точку отсчета глубину места прохода через его стенку канализационной трубы.

Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.

Учет рельефа местности

Для прокладки канализационных трубопроводов, эксплуатируемых в условиях сложного рельефа местности, следует правильно выбирать направление движения стоков и место расположения приемного колодца септика, чтобы избежать использования фекальных насосов.

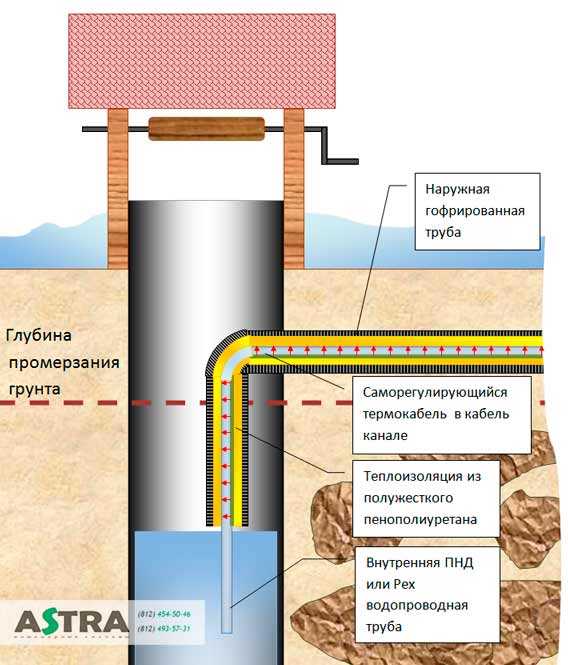

Расчетная глубина промерзания грунта

Для того чтобы правильно рассчитать глубину, на которую промерзает грунт, можно обратиться к СНИП 2.01.01-82, введенным в действие 1 января 1984 года, где имеется карта климатических зон с указанием фактической глубины промерзания грунта в большинстве районов бывшего СССР. Этим документом регламентируется минимальная глубина укладки канализационной и водопроводной трубы различного диаметра. К примеру, канализационные трубопроводы диаметром до 500 мм можно укладывать на глубину на 0,3 м менее расчетной, что сказывается на количестве и стоимости земляных работ. Уменьшение глубины залегания коммуникаций, по которым транспортируются сточные воды, обусловлено высокой начальной температурой, препятствующей замерзанию воды в трубе.

Глубина канализации в сильно пучинистых грунтах допускается не выше глубины промерзания, с дополнительным формированием подушки из непучинистых материалов.

Физические свойства грунта

Для того чтобы правильно выбрать и проложить канализационные трубы, необходимо учитывать и физические свойства окружающего грунта. Песок, глина, камень и другие виды грунтов оказывают различное воздействие на трубы, что может потребовать дополнительных строительных работ для минимизации разрушающих воздействий. Какой грунт требует дополнительной защиты можно найти в СП 40-102-2000 – своде правил по строительству полимерных трубопроводов. Этот документ основывается на нескольких СНИП и определяет необходимые условия прокладки труб водопровода и канализации.

Нормативные документы

Основные нормы и правила, регламентирующие строительство водопроводной и канализационной сети определяют все необходимые параметры материалов и виды строительных работ. Кроме упоминавшихся ранее, следует внимательно изучить и использовать при расчете и другие нормативные документы:

• ГОСТ 20276-85 , определяющий характеристики грунтов и методы определения их деформируемости;
• СНИП 2. 04.01-85 , систематизирующие правила устройства внутридомовой канализации и наружной магистрали до первого колодца септика и некоторые дополнительные условия для расчета канализационных систем в особых климатических условиях;
• СНИП 2.04.03-85 , определяющие порядок расчета наружных сетей и сооружений канализационных систем, порядок изготовления и трассирования трубопроводов. Этим документом регламентируется глубина заложения канализационных труб, какой должна быть глубина приемного колодца;
• СанПин 2.2.1/2.1.1.1200-03 , где указаны санитарные нормы на все виды канализационных сооружений;

Правильно произведенный с использованием СНИП расчет, точно показывающий, какой может быть минимальная и максимальная глубина залегания канализационной системы, позволяет значительно сократить затраты на строительство и обеспечить долговременную безаварийную эксплуатацию автономной системы очистки сточных вод или удаления нечистот в центральную систему канализации.

Что такое линия промерзания и как глубоко она обычно проходит?

Когда земля замерзает, она превращается в гидравлический таран, сокрушающий или скручивающий все на своем пути. При замерзании воды ее объем увеличивается на 9%. Он может перемещать опоры, фундаменты и трубопроводы в земле.

Линия промерзания является критической областью любой внешней конструкции, от нефтепроводов до заборов на заднем дворе. Чтобы предотвратить смещение замерзших труб и фундаментов, подрядчики и домашние мастера должны понимать, что такое линия промерзания и уровень промерзания в вашем районе. В этом посте вы узнаете, как определить глубину промерзания и как быстро оттаять мерзлую землю, если вам нужно копать в разгар зимы.

Начнем с основного определения линии мороза.

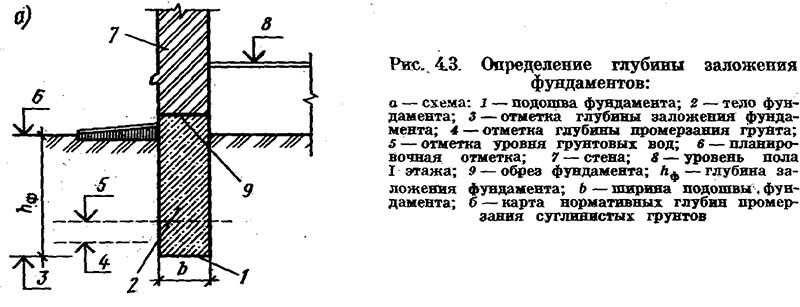

Линия промерзания – это средняя глубина промерзания грунта каждый год. Чем суровее зимы, тем глубже морозы, и тем глубже нужно прокладывать водопроводные трубы и цементные фундаменты. Также известная как глубина промерзания грунта, линия промерзания простирается от верхней части почвы до средней глубины, но оттаивает в теплое время года.

Линии промерзания отличаются от вечной мерзлоты в северных районах Канады и Аляски. Вечная мерзлота – это подповерхностный слой вечномерзлых грунтов.

При замерзании вода расширяется. Если вы когда-нибудь забудете банку газировки в морозилке, она вздуется и лопнет. То же самое с водопроводными и канализационными трубами, проложенными выше уровня промерзания.

В Международном санитарно-техническом кодексе указано, что « Трубопровод системы наружного водоснабжения должен быть установлен не менее чем на 6 дюймов (152 мм) ниже линии промерзания и не менее чем на 12 дюймов (305 мм) ниже уровня земли. ”

Выше линии промерзания земля может вздыматься, сдвигая все, что в ней находится, или замораживать содержимое труб. Чтобы избежать этих проблем, зная уровень промерзания в вашем районе, вы можете построить глубину промерзания ниже уровня земли, чтобы поддерживать проходимость труб, уровень настила и устойчивость фундамента.

Приведенная ниже карта линий промерзания представляет собой эмпирическое правило для определения глубины промерзания для нижних 48 штатов.
