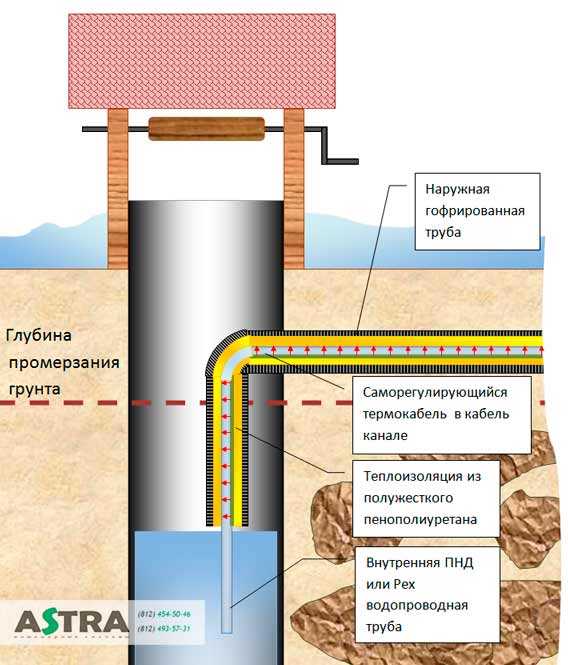

Схема глубина заложения труб выше глубины промерзания грунта: Глубина заложения трубопроводов | Инженеришка.Ру | enginerishka.ru

Содержание

Глубина заложения трубопроводов | Инженеришка.Ру | enginerishka.ru

Глубины заложения трубопроводов определяются в ходе гидравлического расчета. Вместе с тем необходимо иметь в виду, что эти глубины не должны быть меньше минимальной и больше максимальной глубин заложения.Минимальная глубина заложения определяется из следующих трёх условий:

• исключение промерзания труб;

• исключение разрушения труб под действием внешних нагрузок;

• обеспечение присоединения к трубопроводам внутриквартальных сетей и боковых подключений.

Минимальная глубина, определяемая из условий промерзания, равна:

hmin = hпр — а, м.

hпр — глубина промерзания грунта;

а — величина, зависящая от диаметра трубопровода; а принимается, равной 0,3м, при диаметре труб до 500мм и 0,5м — при большем диаметре.

Для исключения разрушения труб внешними нагрузками расстояние от поверхности земли до верха трубы не должно быть меньше 0,7м.

следовательно, минимальная глубина заложения (расстояние от поверхности земли до лотка трубы) равна:

hmin = 0,7 + d, м.

При присоединении внутриквартальной сети к уличной минимальная глубина заложения уличного трубопровода должна быть в месте присоединения не меньше.

Схема к определению глубины заложения трубопровода

H = hmin + imin * L + ? — (z1 – z2), м

Эта же формула применяется и для определения начальной глубины заложения трубопровода.

Здесь hmin — минимальная глубина заложения внутриквартальной сети в самой удаленной (диктующей) точке. Она вычисляется по формулам, приведенным выше, и из двух величин выбирается большее значение.

imin — минимальный уклон внутриквартального трубопровода, принимается равным 0,008.

? = D – d — разность диаметров трубопроводов уличной и внутриквартальной сетей, м.

z1 и z2 — соответственно отметки поверхности земли в диктующей точке и в начальной точке уличного трубопровода(в точке подключения внутриквартального трубопровода к уличному),м.

L — расстояние от диктующей точки до начальной точки уличной сети ,м.

если уклон поверхности земли внутриквартального трубопровода равен или больше 0,008, то его уклон принимается равным уклону поверхности земли и тогда Н будет равна:

H = hmin + ?, м

Максимальная глубина заложения трубопроводов при открытом способе производства работ диктуется экономическими и техническими требованиями. Её рекомендуется принимать: в скальных грунтах-4-5м, в мокрых и плывунных грунтах-5-6м, в сухих нескальных грунтах-7-8м.

при закрытом способе прокладки глубина заложения не ограничивается, так как стоимость прокладки практически не зависит от глубины заложения. Однако следует помнить, что закрытые способы строительства значительно дороже открытых.

Фундамент, заложенный на глубину промерзания почвы

В индивидуальном строительстве используется заложенный на глубину промерзания грунта ленточный, плитный либо столбчатый фундамент. Сваи погружают до пластов с несущей способностью, которые могут залегать на любом уровне. Подошва фундамента, расположенная ниже отметки промерзания, не испытывает нагрузок от сил пучения. Однако эти силы все равно воздействуют на боковые стенки ленточных фундаментов, свай, столбов, стремясь выдернуть их из земли на поверхность.

Почему грунты вспучиваются?

В большинстве своем почвы, на которых происходит строительство фундаментов, содержат частички глины. Этот материал не пропускает влагу, однако насыщается ею во время дождей либо грунтовыми водами. При замерзании капли внутри глины увеличиваются в объеме в несколько раз, объем грунта увеличивается на 10 – 12%.

Например, в регионах, имеющих глубину промерзания 1,5 м, земля способна подняться на участке на 12 – 17 см, выталкивая размещенные в ней конструкции из бетона.

Основная проблема морозного вспучивания выглядит следующим образом:

  • содержание глины в разных пластах неодинаково
  • одни из них содержат больше влаги, чем другие
  • грунт вспучивается неравномерно, перекашивая отдельные участки фундамента

Легкие постройки не могут уравновесить эти подземные силы, достигающие порой 5 т/м2. Увеличивая глубину залегания подошвы ленточного фундамента, застройщик полностью решает проблему вспучивания под подошвой. Однако увеличивается площадь боковых поверхностей, на которую действуют касательные нагрузки. Даже если они не смогут выдернуть столб, ленту из

почвы полностью, в момент подъема подошвы фундамента на 10 – 15 см в эти пустоты насыпается грунт из прилежащих пластов.

При оттаивании ж/б конструкция не может вернуться в исходное положение, в следующую зиму весь цикл повторяется в том же порядке. Таким образом, уже через несколько лет здание окончательно перекашивается, приходит в аварийное состояние, становится непригодным для эксплуатации.

Способы нейтрализации сил пучения

Для защиты от промерзания грунтов на глубину погружения фундамента наиболее эффективны следующие технологии:

  • замена грунта под подошвой фундамента инертным материалом – траншея для ленты выкапывается на 40 – 60 см глубже проектного уровня, в нее засыпают смесь ПГС, щебень или песок, в которых силы пучения полностью отсутствуют
  • обратная засыпка нерудным материалом – 20 – 30 см слой по бокам фундаментной ленты позволяет ликвидировать выдергивающие усилия
  • утепление подошвы ленточного фундамента или отмостки – теплоизолятор способен остановить холод в верхнем уровне, сохранить геотермальное тепло недр, чтобы грунт не мог замерзнуть
  • дренаж, ливневка, отмостка – этими конструкциями от прилежащей к фундаменту почвы отводится влага, сухая глина вспучиться не может
  • мелкозаглубленная лента – снижаются боковые выдергивающие усилия

На практике обычно используют несколько перечисленных способов в комплексе. Это позволяет свести вспучивание к минимуму, безопасному для эксплуатации фундамента в конкретных условиях.

Какие фундаменты заглубляются ниже отметки промерзания?

Глубоко заложенная лента обходится застройщику дорого, поэтому данный тип фундамента применяется в проектах с подземным этажом. Чаще всего ниже отметки промерзания располагают фундаменты:

  • столбчатые – подошва в 90% случаев имеет уширение, часто не связанное с телом столба, поэтому силы пучения необходимо компенсировать этим методом
  • ленточные – для коттеджей с цокольным эксплуатируемым этажом
  • свайные – эти конструкции по умолчанию закладываются на большие глубины, так как в верхнем уроне пласт с несущей способностью встречается крайне редко

Плитное основание считается самым дорогим фундаментом. При заглублении его ниже отметки промерзания бюджет возрастает многократно.

Ленточный фундамент

Это основание применяется в силу традиций, так как обладает неоправданно высоким бюджетом строительства. Фундаментная лента, заглубленная ниже отметки промерзания, повышает цену м2 жилища вдвое:

  • расход бетона либо блоков ФБС, плит ФЛ
  • необходимость гидроизоляции наружных стен ленты
  • защита подземного уровня от вредного газа радона
  • наружная теплоизоляция ленты
  • большие объемы нерудного материала для обратной засыпки
  • вывоз вынутого из котлована грунта

Однако погруженная на глубину ниже отметки промерзания лента остается практически единственным способом получить теплое подполье или полноценный подземный уровень. Это актуально для небольших участков, где горизонтальная застройка нежелательна. Этажность для индивидуальной застройки регламентируется тремя этажами, поэтому цокольный этаж значительно повышает комфортность проживания.

Защита от сил пучения для заглубленной ленты стандартная:

  • утепление наружных стенок
  • обратная засыпка песком, ПГС
  • теплоизоляция отмостки
  • дренаж по периметру подошвы

Утеплитель защищает гидроизоляционный материал, сжимается, принимая часть сил пучения на себя. Второй способ полностью избавляет от присутствия глинистой породы возле стенок ленты. Теплая отмостка не дает промерзнуть почве, дренажем отводится влага.

Для малозаглубленной ленты применяют практически все перечисленные методы борьбы с силами пучения. Однако эти основания коттеджей не могут на 100% заменить заглубленную ленту по комфортности эксплуатации, хотя и выдерживают серьезные нагрузки.

Легкие постройки на МЗЛФ практикуют преимущественно на песках, супесях. Несмотря на комплексную защиту от вспучивания, вероятность подъема почвы все же сохраняется. Легкие стены не смогут достаточно нагрузить фундамент, чтобы компенсировать усилия пучения. В этом случае рекомендуются пенобетонные, газобетонные блоки либо кирпичная кладка.

Столбчатый фундамент

На ровных участках с нормальными геологическими условиями экономичным решением для легких построек является столбчатый фундамент. Максимальный ресурс конструкции обеспечивают столбы, подошва которых расположена ниже отместки промерзания в регионе. На мелкозаглубленных столбах могут покоиться исключительно надворные постройки, МАФ.

Наиболее популярен монолитный или стаканный столбчатый фундамент, которые в любом случае необходимо гидроизолировать, отсыпать по бокам инертным материалом во избежание сил пучения. Как у индивидуальных застройщиков, так и в околостроительной литературе к столбчатым основаниям часто относят висячие буронабивные сваи в оболочках, подошва которых опущена ниже отметки промерзания.

В отличие от сваи, столб сооружается в откопанном шурфе, а не в пробуренном в земле отверстии. Технология имеет вид:

  • разметка – по обноскам, вынесенным за углы здания, натягиваются шнуры по осям столбов
  • разработка грунта – выкапывается шурф под каждый столб с учетом обеспечения доступа рабочих к бетонным работам
  • подготовка – 20 см слой песка, 20 см слой щебня с уплотнением виброплитой каждых 10 см нерудных материалов, заливка подбетонки (5 – 10 см), гидроизоляция подошвы гидростеклоизолом (2 слоя)
  • уширение – плита 10 – 20 см с горизонтальной арматурной сеткой (стержни 12 мм периодического сечения) с выпуском вертикального армокаркаса на всю высоту столба
  • опалубка – щиты, асбоцементная, полиэтиленовая труба большого диаметра
  • бетонирование – укладка смеси, уплотнение наконечником глубинного вибратора
  • гидроизоляция – после распалубки на 4 – 15 день после набора прочности бетоном 70%
  • обратная засыпка – пазухи шурфа заполняются ПГС или песком с послойным уплотнением материала

Таким образом, залегание подошвы столба ниже отметки промерзания гарантирует отсутствие сил пучения снизу. Обратная засыпка минимизирует выдергивающие нагрузки столба касательными усилиями.

Плитный фундамент

Ввиду максимального бюджета строительства плавающей плиты, эти конструкции редко заглубляются ниже отметки промерзания. Однако погруженный на эту глубину плитный фундамент является самым долговечным из всех существующих, позволяет изготовить полноценный подвальный этаж. Конструкция имеет вид:

  • плита на глубине 1,7 – 2,2 м – утепление подошвы не требуется, гидроизоляция подошвы является обязательным условием ввиду возможного подъема уровня УГВ в любой момент эксплуатации
  • стены подвала – не являются ленточным фундаментом, хотя внешне схожи с ним

Сборные нагрузки от здания передаются на стены подвала, равномерно распределяются плитой по фундаментной подушке из инертных материалов (щебень, песок). Запас прочности плит глубокого заложения многократно превосходит необходимое значение, позволяя строить 3-х этажные кирпичные особняки с тяжелыми кровлями, облицовками стен, фасадов.

Существуют кессонные плиты, заливаемые по мету в опалубку сложной конфигурации:

  • под одной комнатой имеется погреб
  • конструкция заливается за один прием
  • требует точных расчетов, сложной схемы армирования

Это самый экономичный вариант получить классический плитный фундамент с винным погребком или подземным сооружением для хранения овощей, размещения коммуникаций. Глубина подошвы погреба гарантированно находится ниже отметки промерзания. Это позволяет сохранить геотермальное тепло недр, не позволяющее пучнистым грунтам промерзнуть. Гидроизоляция конструкций обязательна, поскольку, даже при низком УГВ грунтовые воды могут иметь сезонные перепады уровня.

Свайный фундамент

В отличие от всех существующих фундаментов, для свай отметка промерзания не имеет особого значения. Минимально допустимая глубина погружения винтовых, буронабивных конструкций для жилища составляет 3 м, что гораздо больше отметки промерзания в большинстве регионов.

Площадь боковых поверхностей свай (диаметр 15 – 60 см) незначительна, выдергивающие усилия пучнистых грунтов в данном случае минимальны. Однако несущая способность свайных фундаментов на 70% зависит от расчетного сопротивления грунтов под пятой. Поэтому производятся геологические изыскания в пятне застройки либо пробное вкручивание.

В последнем случае глубина залегания несущего пласта (расчетное сопротивление 4 – 6 кг/см2) определяется по резкому увеличению усилия затяжки. После чего, все сваи погружаются на этот уровень, опираясь на несущий пласт.

Таким образом, из всех существующих фундаментов ниже отметки промерзания не заглубляются:

  • плавающая плита – за счет максимальной опорной поверхности, двухслойного армирования успешно противостоит подвижкам грунта, утеплением подошвы (вариант шведской плиты УШП) полностью ликвидируются силы пучения, земля не может промерзнуть
  • мелкозаглубленная лента МЗЛФ – грунт под подошвой заменяют инертным материалом, утепляют отмостку, укладывают кольцевой дренаж
  • малозаглубленные столбы – применяются исключительно для надворных построек, часто требуют ремонта на пучнистых грунтах

Все остальные фундаменты погружают ниже отметки промерзания в регионе, обеспечивая максимальную несущую способность, ресурс конструкции.

Заглубление подошвы фундамента ниже отметки промерзания позволяет стабилизировать геометрию пространственной конструкции, повысить долговечность. Однако этот способ для индивидуального строителя обходится дороже мелкозаглубленной ленты МЗЛФ, винтовых, буронабивных свай. Поэтому применяется исключительно при наличии в проекте подвального этажа.

От чего зависит глубина заложения канализации в частном доме

Даже если дом подключён к центральной канализации, то правила обустройства будут такие же

Одна из особенностей частного дома – зачастую приходится делать отдельную канализационную систему. Стоки при этом собираются в ёмкости, которая находится вне дома и к ней нужно подвести канализационную трубу. Прежде чем приступить к такой работе, нужно рассчитать всю систему. Один из важных моментов, что потребуется учесть – на какую глубину в частном доме закапывать канализационную трубу. Определяется он преимущественно из глубины промерзания грунта и общего бюджета всех работ.

Предварительно делаются расчёты канализационной системы

Необходимость определения глубины

В условиях сезонного климата, когда температура воздуха может меняться в течение года на несколько десятков градусов, организовать нормальное функционирование трубопровода, лежащего близко к поверхности, практически невозможно.

Если трубы будут располагаться слишком высоко, зимой вода в них просто замёрзнет. Образуются пробки изо льда, и канализация в лучшем случае перестанет быть работоспособной. В худшем – лёд разорвёт трубы и придётся проводить капитальный ремонт.

Именно поэтому канализацию проводят глубоко под землёй. Чем холоднее местность, тем глубже закапывают все трубы. При определении минимальной глубины заложения канализации ориентируются в основном на глубину промерзания грунта.

Но глубину важно определить точно. Кроме излишних трудозатрат во время монтажа, надо ещё учитывать тот момент, что если канализацию придётся чинить, то трубы придётся раскапывать. Также надо учитывать возможность морозного пучения грунта.

Септик выдавило из земли морозным пучением

Основные правила определения глубины

При выборе глубины ориентируются на целый ряд факторов:

  • глубина промерзания грунта – самый важный критерий;
  • температура перекачиваемой канализацией воды;
  • диаметр труб;
  • материал, из которого выполнены трубы;
  • наличие или отсутствие дополнительного утепления;
  • график, согласно которому эксплуатируется канализация;
  • режим осадков в холодное время года.

Глубина промерзания грунта это основополагающий фактор. Например, в тёплых регионах, где температура никогда не опускается ниже нуля, глубина прокладки труб может быть любой – в зависимости от прочих условий..

Теперь познакомимся поближе с каждым из факторов.

Глубина промерзания грунта

Глубина канализации в первую очередь зависит именно от этого фактора. Для её вычисления используют такие показатели, как высота снежного покрова, состав почвы или высота стояния подземных вод. Выполнять расчёты самостоятельно нет никакой необходимости – в каждом регионе России и СНГ давно опубликованы готовые нормативы.

Карта промерзания грунта в РФ и СНГ

Так, в Москве глубина промерзания грунта составляет 1,4 м, в Санкт-Петербурге меньше – 1,2 м. При продвижении на восток и север эта глубина увеличивается – к примеру, в Нарьян-Маре она составит аж 2,4 м.

Если материал, из которого изготовлены трубы, или какой-либо иной фактор не вызывает проблем с укладкой на бо́льшую глубину, то к глубине промерзания надо добавить ещё 0,5 м.

К минимальной глубине заложения трубы желательно добавить 0,5 м

Если же по каким-либо причинам глубоко трубы спрятать не получается, то их придётся утеплять изоляцией или дополнительно обматывать термокабелями для обогрева в холодное время.

Материал труб

Современная канализация обычно изготавливается не из чугуна или стали, а из синтетических материалов. Хотя достоинства последних очевидны, приходится учитывать их главный недостаток – невысокий уровень механической прочности.

Синтетические канализационные трубы

В маркировке труб указывают максимальное давление, на которое они рассчитаны. Сама маркировка делится на множество разделов, но в основном надпись вида «PN число» будет указывать на предельное давление в барах, которое может выдержать труба. Впрочем, для канализации этот параметр вторичен, так как обычно в таких трубах нет давления.

Более насущная проблема, связанная с прочностью канализации – при слишком большой глубине укладки канализационных труб в землю они быстро деформируются. Этот момент также надо учитывать, например, если канализация проводится под автомагистралью. Решается такая проблема двумя способами:

  • увеличение глубины залегания труб вместо её уменьшения – грунт распределит давление;
  • покрытие труб защитным футляром – обычно, бетонным.

Впрочем, при укладке канализации для частного дома с автомагистралями сталкиваться обычно не приходится, а надо просто учесть давление самого грунта. Исключение – если канализационная труба прокладывается под дорогой во дворе, на которой может иногда стоять, например, грузовой автомобиль.

Диаметр труб

На минимальную глубину закладывания трубы для автономной канализации влияет и её диаметр. Труба, сечение которой составляет от 50 см и более, должна залегать на глубине не менее 50 см. Максимальная глубина залегания от диаметра сточных труб не зависит.

Даже если дом подключён к центральной канализации, то правила обустройства будут такие же

Минимальная глубина может уменьшиться в том случае, если от выхода трубы из внутренней канализации частного дома до коллектора расстояние небольшое. Оно не должно превышать 10 м – в таком случае можно уложить канализацию и на 30-35 см под землёй.

Температура воды

Большая часть пластиковых труб начинает постепенно разрушаться уже при их нагреве до 70 градусов Цельсия. Впрочем, для канализации в частном доме этот вопрос учитывать не приходится, так как температура стоков редко превышает 40 °C, тем более, в течение длительного времени.

На заметку! При увеличении температуры воды уменьшается минимальная глубина, на которую надо укладывать трубы. В среднем на каждые 10 градусов Цельсия можно подвинуть канализацию на 0,2 м вверх. Но к канализации в частном доме это, обычно, тоже не относится. Так как стоки редко идут сплошным потоком.

Дополнительное утепление

Если организовать достойное утепление или обогрев труб, то волноваться о глубине залегания труб внешней канализации и вовсе не придётся. Существует несколько методов сохранения или придачи им тепла:

  • Нагревательный кабель;
  • Теплоизоляция из жидкого стекла;
  • Теплоизоляция из минеральной ваты;
  • Теплоизоляция из пенопласта или пенополистирола;
  • Теплоизоляция из полиэтилена;
  • Теплоизоляция из других материалов.

Наиболее распространённый способ обогрева – использование для этого специального кабеля. Его обычно комбинируют с теплоизоляцией, но есть и проекты без неё.

Существует два вида кабеля – резистивный и саморегулирующийся. Первый включается и выключается полностью и во время работы прогревает всю трубу. Стоит он меньше, но его энергоэффективность ниже.

Саморегулирующийся кабель по цене заметно дороже, так как в него по всей длине встроены датчики температуры, которые подключены к вычислительному устройству. Система в автоматическом режиме определяет, на какую мощность и какой участок кабеля надо нагревать. Управлять вручную не придётся.

Канализационная труба с нагревательным кабелем

Вариант, альтернативный нагреву – уложить в траншею для канализационных труб специальные утеплители. Они могут быть изготовлены из множества материалов. Наиболее популярные варианты – пенопласт, пенополистирол, минеральная вата, жидкое стекло и полиэтилен.

Пенополистирол и пенопласт – схожие по своим свойствам материалы. Теплопроводность пенопласта несколько выше, чем у пенополистирола – у последнего она составляет всего 0,028 Вт/(м * К), а у пенопласта – 0,035 единиц.

Минеральную вату обычно выпускают в рулонах и матах. Теплопроводность у неё выше, чем у аналогов – около 0,06 Вт/(м * К). Если же всё-таки материал был поставлен в форме рулона, его ни в коем случае нельзя сдавливать. Утепление минеральной ватой в холодном климате не рекомендуется.

Жидкое стекло обладает самой низкой из всех вариантов теплопроводностью – всего 0,18 Вт/(м * К). Жидким оно называется потому, что сперва его заливают, после чего она застывает на канализации и образует искусственный камень.

Специалисты спорят по поводу жидкого стекла. Одни утверждают, что из-за низкой теплопроводности материала оно наиболее эффективно в утеплении. Другие, напротив, говорят, будто бы из-за плотного прилегания к трубам оно действует плохо.

Максимальная глубина

Чаще всего основные проблемы с укладкой канализации в частном доме вызывает определение минимальной глубины. Но бывают и редкие случаи, при которых встаёт вопрос о том, не укладываются ли трубы слишком глубоко.

В СНиП 2.04.03–85 прописаны следующие рекомендации по укладке канализации:

  • Если земля сама по себе сухая и очень редко увлажняется – максимальная глубина составляет 8 м;
  • В случае, если грунт, напротив, насыщен влагой – всего 4 м.

Наиболее распространённый в России вариант – умеренное увлажнение почвы, при котором закапывать трубы надо не более чем на 6 м под землю. На практике, максимальная глубина закладки канализационных труб в частном доме редко доходит даже до значений между 4 и 8 метрами, ограничиваясь глубиной промерзания.

Иногда канализационные трубы могут быть проложены достаточно глубоко, даже в частном секторе

При укладке в частном доме канализации очень важно учесть её глубину. Если заложить трубы слишком высоко, то в холодное время года они просто промёрзнут. В них просто образуются препятствия изо льда, из-за которых работоспособность канализации будет сведена к нулю.

При определении минимальной глубины учитываются такие показатели, как глубина промерзания грунта – наиболее важный из всех параметров – а также в отдельных случаях диаметр труб, материал, из которого они выполнены, и наличие или отсутствие дополнительного обогрева канализации. Чаще всего, оптимальным значением является глубина промерзания, плюс, 0,5 метра.

Максимальную глубину обычно определять не приходится. В тех случаях, когда это всё-таки необходимо, можно посмотреть в рекомендации СНиП. Максимальная глубина колеблется от 4 до 8 метров под землёй.

Уважаемые жители Ставропольского края!

Чтобы избежать замерзания системы водоснабжения вашего дома, необходимо утеплить водопроводные колодцы, наружные водопроводные трубы (вводы в жилые дома) и дворовые водоразборные колонки.

Опыт предыдущих зимних сезонов показывает, что абоненты зачастую пренебрегают этими рекомендациями и впоследствии несут дополнительные расходы на аварийно-восстановительные работы. Не повторяйте чужих ошибок!

Памятка по безопасному использованию населением Ставропольского края систем водоснабжения в условиях низких температур зимнего периода

Основной причиной замерзания воды в сетях водоснабжения является завышенная глубина заложения труб водоводов. Большая часть из них (90%) – это дворовые вводы от уличных водоводов к жилым домам, которые укладываются в грунт на глубину 0,5 – 1 м.

В соответствии с требованиями СНиП 2.04.02-84 «Водоснабжение. Наружные сети и сооружения» пункт 8.42 «Глубина заложения труб, считая до низа, должна быть на 0,5 метра больше расчетной глубины проникновения в грунт нулевой температуры».

В Ставропольском крае глубина промерзания грунта при температурах воздуха от -20° до -30°С в среднем составляет 1 метр и, в зависимости от состава грунтов и их влажности, бывает меньше или больше. Поэтому глубина заложения водоводов должна составлять 1,5 метра до низа трубы. Трубопроводы, заложенные выше требуемых параметров, необходимо переложить или утеплить.

Замерзание водоводов дворовых вводов к жилым домам в большинстве случаев начинается с водопроводных колодцев, устанавливаемых на врезке в уличный водопровод и на вводах водоводов в жилые дома. В водопроводных колодцах, чтобы избежать замерзания запорной арматуры, приборов учета, соединительной арматуры и трубопроводов, необходимо утеплять крышку колодца и устранить в нем имеющиеся неплотности, соединения колодца и крышки.

Чтобы выявить замерзший участок и начать оттаивание водопроводных дворовых вводов, необходимо в первую очередь обследовать упомянутые водопроводные колодцы. Если они отсутствуют, обследование необходимо начинать с ввода в дом и далее к уличному водопроводу с отрыванием шурфов.

Основные методы ликвидации аварийных ситуаций на сетях водоснабжения после определения места замерзания:

  • при замерзании трубопровода в водопроводном колодце или в подполе труба обматывается ветошью и поливается сначала водой комнатной температуры (20 – 25°С), а затем горячей водой, при этом водопроводные краны в доме должны быть открыты;

  • оттаивание с помощью подачи в трубопровод горячего пара от паровых генераторов;

  • если труба стальная, можно производить оттаивание с использованием открытого огня газовой горелки;

  • размораживание можно осуществлять путем подачи горячей воды в водовод по трубе меньшего диаметра со стальным наконечником с отверстием 3 – 5 мм.

 Обращаем ваше внимание: дворовые водопроводные вводы до точки подключения к уличной разводящей сети являются собственностью абонентов и, соответственно, обслуживать и содержать их в технически исправном состоянии обязаны абоненты за счет собственных средств. Статьей 210 Гражданского кодекса РФ установлено, что собственник несет бремя содержания, принадлежащего ему имущества, если иное не предусмотрено законом или договором.


ВЛИЯНИЕ ГЛУБИНЫ ПРОМЕРЗАНИЯ ГРУНТА НА ГЛУБИНУ ЗАЛОЖЕНИЯ ФУНДАМЕНТА


Определение пучинистого грунта.

Новая криптовалюта для обычных людей,
которую Вы можете «добывать»(или зарабатывать)
со своего телефона без вложений…

Глубину заложения фундамента на месте будущего строения, определяют по типу существующего грунта, расчётной глубине промерзания, в зависимости от нагрузок элементов конструкции здания, а также положением грунтовых вод. Для выяснения типа грунта в нескольких точках участка на разной глубине, в границах промерзания, нужно взять несколько образцов земли и их исследовать. Опираясь на данные таблицы 1, можно предположить пучинистый грунт либо нет.

Закладка ленточного фундамента в Крыму: нюансы и секреты

Каждый крымчанин знает, насколько капризна погода на полуострове, а ведь именно от погоды зависят многие нюансы грамотной заливки ленточного фундамента. Если за последние 5 лет температура зимой не падала ниже -15 о , то в 2006 народ кутался в дубленки, потому что на улице было почти -30 о .

Чтобы фундамент дома не пострадал от внезапных холодов, сильных ливней или других капризов природы, необходимо соблюдать некоторые правила закладки фундамента в Крыму.

При закладке ленточного фундамента нужно учитывать три основных фактора:

  • тип грунта;
  • глубину его промерзания;
  • уровень залегания грунтовых вод.

Учитываем тип грунта

На нашем полуострове преобладают суглинки и глины, относящиеся к пучинистым грунтам. Это значит, что вода, удерживаемая грунтом, при морозе расширяется и выталкивает его (пучинит). Сила, с которой такой грунт воздействует на фундамент, может достигать десятков тонн. Но главная сложность заключается в том, что грунты пучинятся неравномерно. Если с одной стороны дома лежит снег, земля под ним промерзнет меньше, а значит меньшим будет и давление на фундамент.

Глубина промерзания грунтов.

Глубину промерзания грунтов можно взять из схематической карты нормативных глубин промерзания, а более точно получить не сложным расчётом.

Насколько важно значение глубины промерзания? Выталкивающие силы в пучинистых грунтах, при промерзании, могут достигать 10-15 т на один квадратный метр, часто превышая вес здания (рис. 1) Действуя снизу- вверх они поднимают фундамент, а иногда и разрывают его конструкцию на части. При глубине промерзания 1-1,5 м подъёмная деформация почвы достигает 10-15см. Пренебрегать такой динамикой нельзя.

Глубина заложения фундамента.


При определении толщины фундамента можно слегка отклониться от существующих норм и уменьшить глубину заложения, но тогда необходимо предусмотреть устройство утепления верхних слоёв земляного покрова от промерзания.
На пучинистых, глубоко промерзающих грунтах, возведение ленточного фундамента заглублением более 1 м экономически неоправданно, нужно рассмотреть варианты в виде столбов (столбчатые опоры в грунте). В таких грунтах делают элементы фундамента с увеличенной площадью основания, дабы избежать проявления выталкивающих касательных сил, возникающих при зимнем пучении. Эта площадка не позволит подниматься фундаменту из земли. Армирование такого фундамента обязательно. В соседних строениях обратите внимание на стойки ворот, заборов, если они стоят не параллельно или может, их верхние части находятся в разных горизонтальных плоскостях, относительно друг друга, это действие сил морозного пучения, грунт здесь пучинистый. Поспрашивайте хозяев и можете узнать причину появления таких метаморфоз. Вот яркий пример пучения:

Виды и строение фундаментов.

Ошибочно мнение, что чем ниже глубина заложение фундамента в подверженных пучению почвах, тем надёжным он является и обеспечивает строению высокую устойчивость. Да, он лежит ниже границы промерзания и выталкивающие силы на него не действуют, но касательные силы запросто подымут всю конструкцию фундамента заодно с промёрзшей почвой. Эти силы разорвут его, образовав верхнюю и нижнюю части, особенно если строение лёгкое и фундамент не монолитный и без армирующего каркаса. Что бы этого не произошло, фундамент следует закладывать ниже глубины промерзания грунт


а с уширенной подошвой в виде анкера. Для большей жёсткости в тело фундамента закладывают каркас из арматуры. Если фундамент из камней или кирпича и без арматуры, то тогда его делают в виде трапеции с суженными телом фундамента вверху. Такая конфигурация, с обязательно сглаженной поверхностью, не подвергается действию выталкивающих сил в пучинистых почвах, (рис. 2). Для снижения действия касательных сил используют скользящие материалы, которыми покрывают стенки фундамента, например полиэтиленовая плёнка, битум.

Если грунт неподвижен, т.е. не подвержен пучению, в малоэтажном строительстве целесообразно применять простейшие фундаменты на песчаной подушке, (рис. 3). В таких конструкциях верхнюю часть можно выполнять из неорганического материала — щебень, бетон, кирпич, камень, а нижняя, основание, из крупнозернистого песка. Фундаменты такого типа довольно надёжны и долговечны при условии, что будут защищены от дождевых и паводковых вод. Их можно применять для любых типов зданий малой этажности и с любой глубиной промерзания грунтов. Уровень грунтовых вод (УГВ) должен быть не выше границы промерзания грунта. Если вода поднимется выше этой отметки, то грунт станет пучинным, а фундамент подвижным, что повлечёт за собой разрушение целостности стен строения.

В грунтах, подверженных пучению, фундаменты проектируют с учётом действия выталкивающих касательных сил морозного пучения. На (рис. 2) приведены виды конструкций, которые делать можно в грунтах с неглубоким промерзанием и при отсутствии воды в траншеях и ямах в момент выполнения работ.


Для конструкций с глубиной заложения фундамента более 1 м применение ленточного вида (если конечно не строите подвальную часть) экономически не выгодно. Здесь рекомендуется применять столбы фундамента из монолитного железобетона, металлических или асбестоцементных труб, (рис. 4). Если в яме отсутствует грунтовая вода, то на дно укладывают монолитный бетон в виде плиты непосредственно перед установкой столбов, при этом концы столбов должны иметь выпуски арматуры, которые будут утапливаться в бетон.


Если УГВ выше нижней части фундамента, то его монтаж выполняют столбами, которые заранее изготовлены вместе с плитой опоры, рисунок 5.

Уровень грунтовой воды определить можно так: рядом с местом строительства осенью или в начале зимы бурят скважину и по глубине стоящей воды определяют УГВ.

Необходимо обращать внимание и на устойчивость грунта, его сопротивление продавливанию. В малоэтажном строительстве просадка ленточного фундамента посредством действия нагрузок от здания явление редкое, т.к. опорная площадь конструкции фундамента намного больше расчетной. Если же здание возводят на слабых неустойчивых грунтах (подверженных просадке от собственного веса или веса строительной конструкции при повышении влажности – лёссы, глина, некоторые виды супеси, глинистые насыпные грунты, промышленные отходы, отложения пепла и т.д.) или используют столбы фундамента в зданиях с тяжелыми стенами, то рекомендуется площадь соприкосновения подошвы с грунтом в местах сосредоточения нагрузок проверить расчетом. При необходимости можно увеличить площадь подошвы фундамента, уширить его, а в столбчатых еще и сократить расстояние между столбами.

Факторы, влияющие на пучение

Не стоит полагать, что ущерб от пучения грунта несколько преувеличен. Чтобы понять насколько серьезно обстоят дела, необходимо более подробно рассмотреть такой процесс. Итак, пучение грунта происходит неоднородно, и в первую очередь это обусловлено перепадами высот поверхности земли. Они преимущественно наблюдаются весной, когда сторона дома, которая стоит на южной стороне, обогревается, а также увлажняется весенней капелью намного быстрее и лучше. Ближе к вечеру температура начинает падать, к этому времени грунт уже успевает поглотить большое количество талой воды, которая в нем превращается в пласт льда.

Его масса может достигать нескольких сотен кг, а этого вполне достаточно, чтобы поднять часть фундамента на определенную высоту. Весь этот процесс происходит в течение ночи. Днем, когда температура вновь повышается, вода в грунте начинает оттаивать. В результате этого фундамент начинает проседать, при этом в почву опять попадает большое количество воды, которая в последующем кристаллизуется. И такой процесс происходит из-за дня в день до тех пор, пока температура воздуха не нормализуется, то есть не наступит тепло.

За период весенних перепадов уровня воды дом может просесть на несколько сантиметров, а этого вполне достаточно для того, чтобы вызвать неизбежные разрушения в постройке. Их в дальнейшем будет крайне сложно нивелировать.

Схема закладки фундамента в промерзающем грунте.

При этом следует отметить, что процесс пучения может наблюдаться не только в весеннее время, если воды залегают недалеко от поверхности земли, то подобное явление происходит и зимой. В итоге последствия от него возникают еще более серьезные.

Кроме того, ущерб от пучения грунта зависит и от того, какое в нем присутствует соотношение связанной и свободной воды. В каждом виде почвы оно различное. Так, если она представлена слоями песка, то связной воды в них будет наблюдаться минимальное количество. А значит, сильного негативного влияния на строение пучение не окажет. Тогда как в таких типах грунта, как супесь, суглинок или глина, ситуация наблюдается обратная. В них присутствует большое количество связной воды. Поэтому в них наблюдается сильная миграция влаги. При промерзании таких грунтов урон от пучения для строений наблюдается очень серьезный. Деформация может составлять до десятков сантиметров.

Помимо соотношения связной и свободной воды на интенсивность пучения влияют и другие факторы, среди которых:

Схема монтажа дренажной системы фундамента.

  • суровость и продолжительность зимы;
  • средняя толщина снежного покрова;
  • состав грунта;
  • количество сезонных осадков;
  • влажность воздуха;
  • рельеф местности;
  • наличие растительного покрова;
  • глубина залегания вод, находящихся поз землей;
  • расположение местности относительно юга.

Поскольку пучения могут нанести серьезный урон строению, то рекомендуется возводить его фундамент ниже глубины промерзания грунта. Ее величина зависит напрямую от местности, где будет строиться жилище. Ориентировочная глубина промерзания грунта по городам следующая:

  1. Ставрополь и Нальчик – 70 см.
  2. Сургут, Нижневартовск, Воркута и Салехард – 240 см.
  3. Петропавловск и Тобольск – 210 см.
  4. Новосибирск и Омск – 220 см.
  5. Днепропетровск, Ростов, Минск и Киев – 90 см.
  6. Кустанай и Курган – 200 см.
  7. Уральск и Самара -160 см.
  8. Одесса, Львов и Севастополь – 70 см.
  9. Челябинск, Екатеринбург и Пермь – 190 см.
  10. Уфа и Оренбург -180 см.
  11. Николаев, Симферополь и Краснодар – 80 см.
  12. Казань, Киров, Ижевск и Ульяновск – 170 см.
  13. Пенза, Саратов, Вологда и Кострома – 150 см.
  14. Тверь, Санкт-Петербург, Воронеж, Тамбов, Тула, Новгород, Москва, Рязань и Ярославль – 140 см.
  15. Астрахань и Псков – 110 см.
  16. Курск, Волгоград и Смоленск – 120 см.
  17. Курск, Харьков, Калининград и Белгород – 100 см.

Глубина заложения фундамента исходя из гидрогеологических условий.

Если Вы строите дом с тяжелыми (кирпичными, блочными) стенами, бетонными перекрытиями, или подземным помещением, то нужно применять ленточный фундамент. Его глубина заложения, т.е. нижняя точка, при определённых условиях, должна находиться ниже глубины промерзания грунта. Рассмотрим эти условия.

Если расстояние от границы промерзания до расположения грунтовых вод, назовём её Н, больше расчетной глубины промерзания более чем на 2 м, то глубину заложения ленточного фундамента для любого грунта делаем независимо от глубины промерзания, но не менее 0,5 м. Для супеси, пылеватой супеси, глинистого грунта, мелкого песка: если Н превышает расчетную глубину промерзания грунта менее чем на 2 м, то глубину расположения фундамента одно и двухэтажного зданий принимают не менее ¾ расчетной глубины промерзания, но не менее 0,7 м, а если Н менее расчетной глубины промерзания, то глубина заложения фундамента должна быть не менее нормативной глубины промерзания грунта.

Вам понравилась статья?

Жду Ваши отзывы и комментарии.

Удачи!

SGround.ru

Как именно происходит морозное пучение грунтов?

Оглавление:

  1. Введение
  2. Влияние влажности и уровня грунтовых вод
  3. Влияние гранулометрического состава (размера частиц грунта) на процессы пучения 2
  4. Влияние пористости на процессы пучения
  5. Заключение
  6. Связанные статьи

Введение

Почему песок не увеличивается в объеме даже в водонасыщенном обводненном состоянии? Почему разные грунты имеют разный показатель пучинистости? Почему пучение происходит неравномерно?

Суть процесса морозного пучения достаточно сложна и многообразна. Многим известно, что при замерзании определенного объема воды получается лед, занимающий больший объем и имеющий меньшую плотность (плотность льда 917 кг/м3, плотность воды ). Увеличение объема при этом составляет примерно 9 %. Но морозное пучение грунтов связано не только с этим свойством воды.

Пучение в полной мере проявляется только тогда, когда фронт промерзания достигает слоя капиллярного поднятия грунтовых вод – так называемой морозоопасной «каймы», которая в зависимости от дисперсности грунта меняется пределах от 0,3 до 3,5 м над уровнем грунтовых вод. Так же возможно появление техногенного источника замачивания, например прорыва водопровода.

[Чтобы произошел значительный подъем поверхности от пучения должно выполниться сразу несколько условий: наличие в пределах глубины промерзания зоны капиллярного поднятия грунтовых вод, наличие в составе грунта достаточного количества пылеватых и глинистых частиц (более 15%), проникновение отрицательных температур в толщу водонасыщенных грунтов]

Одними из наиболее значимых факторов, определяющих величину поднятия дневной поверхности (степень пучинистости) при промерзании грунтов являются глубина и скорость их промерзания.

Экспериментально установлено, что чем меньше скорость промерзания, тем больше величина пучения и, наоборот, при больших скоростях промерзания грунт меньше увеличивается в объеме.

Наблюдениями за глубиной промерзания грунтов установлено, что влажные глины и суглинки промерзают заметно меньше, чем супеси, пески мелкие и пылеватые, а пески крупные и крупнообломочные грунты промерзают еще больше, чем супеси и пылеватые пески.

[Чем более крупные частицы слагают грунт, тем больше будет глубина его промерзания при прочих равных условиях, однако крупнодисперсные грунты меньше или совсем не подвержены пучению]

Влияние влажности и уровня грунтовых вод

При замерзании даже всей поровой воды в грунте увеличение его объема не превышает 3…4% (в закрытой системе). В то же время в природном залегании объем грунта при его промерзании увеличивается на 10—50 и даже 100%.

Пучение грунта достигает таких показателей вследствие кристаллизации в порах грунта воды и последующего поступления дополнительной влаги по капиллярам (миграции) к фронту промерзания из еще не промерзших нижележащих слоев (открытая система). Это сопровождается резким увеличением влажности грунта с образованием в нем льда в виде линз, прослоек, кристаллов и др. структур.

[Чем медленнее промерзает грунт, тем большее количество воды накапливается в нем в процессе промерзания за счет миграции влаги из нижележащих слоев, и тем сильнее он увеличится в объеме]


Фото: Кристалл льда
В процессе промерзания грунтов в области интенсивных фазовых переходов воды в лед (фронт промерзания с температурой от 0 до —3°), при наличии уровня грунтовых вод в зоне досягаемости капиллярного поднятия, происходит значительное перераспределение воды, содержащейся в грунте. Обычно в песках мелких и пылеватых, в пылевато-глинистых грунтах наблюдается подтягивание ее снизу вверх (миграция) к фронту охлаждения и промерзания.

Миграция воды в промерзающих грунтах — явление очень сложное. Перемещение воды происходит в том числе и за счет молекулярно-ионных связей.

На качественную сторону процесса миграции оказывают влияние многие факторы: гранулометрический и химико-минералогический состав грунтов, гидрофильность (смачиваемость) частиц грунта, влажность перед замерзанием и наличие подтока воды извне к промерзающему грунту, плотность грунта, скорость промерзания, наличие и значение нагрузки (давления) в слоях грунта, повторность циклов замерзания и оттаивания и др.

[Важнейшим фактором, влияющим на степень пучинистости грунта, является наличие и близость уровня грунтовых вод и возможность притока воды к фронту промерзания по капиллярам в течении зимы]

В грунтах так же присутствует небольшое количество связанной воды, то есть воды котора присоединена к частицам грунта силами молекулярных взаимодействий — эта вода замерзает при очень низких температурах и в обычных условиях не замерзает и не испаряется.

Влияние гранулометрического состава (размера частиц грунта) на процессы пучения

Миграция влаги наблюдается только в гидрофильных (смачивающихся водой) замерзающих системах. Наиболее интенсивное перемещение влаги по капиллярам происходит в грунтах с малой скоростью промерзания и с высоким содержанием пылеватых и глинистых частиц (частицы размером 0,05…0,005 мм). Это объясняется тем, что грунты, содержащие в своем составе преобладающее количество (более 50%) пылеватых и глинистых частиц, в природных условиях характеризуются высоким капиллярным поднятием и, следовательно, легкой отдачей воды и быстрым ее поглощением. Структурная связность этих грунтов очень слабая. Такие физические свойства грунтов создают наиболее благоприятные условия для образования льда в промерзающем грунте и, соответственно, пучения.

Наличие в глинистых грунтах большого количества коллоидных частиц (размером менее 0,005 мм) сильно затрудняет передвижение воды по капиллярам, что резко ограничивает возможность большого накопления льда, образующегося за счет подтягивания воды по капиллярам из нижних слоев грунта к фронту промерзания. Кроме того, мелкодисперсные глинистые грунты обладают большой удельной поверхностью частиц и за счет поверхностной энергии притягивают к себе воду; таким образом, эти грунты затрудняют передвижение воды по тонким капиллярам к слою промерзания и, следовательно, уменьшают возможность накопления линз и прослоек льда.

В крупнодисперсных грунтах (крупнообломочные грунты с песчаным заполнением, пески крупные и средние) миграция при промерзании практически отсутствует, что объясняется малой величиной удельной поверхности, наличием фильтрационных и других свойств (при любом положении уровня подземных вод). При промерзании таких грунтов происходит отжатие («поршневой эффект») воды из промерзающего слоя гидростатическими силами, развивающимися вследствие увеличения объема воды при замерзании, и незамерзшая еще вода перемещается от фронта промерзания вниз в талый грунт — отжимается.


Фото: Кристаллы льда в песчаном грунте

[Песчаные грунты с достаточно крупными частицами не позволяют влаге мигрировать при промерзании из-за отсутствия узких капилляров и малой поверхности смачивания, а наоборот создают условия для «отжатия» влаги в сторону еще не промерзших слоев, поэтому увеличение объема при промерзании в них практически отсутствует даже при полном водонасыщении. Очень мелкие частицы размером менее 0,005 мм так же затрудняют процесс миграции влаги и снижают пучинистость]

В свою очередь в крупнодисперсных грунтах при содержании в виде заполнителя частиц размером менее 0,1 мм более 10% по массе наблюдается интенсивная миграция влаги. В зависимости от положения уровня подземных вод эти грунты могут относиться к средне- и даже сильнопучинистым грунтам.

В мелкодисперсных грунтах (супесях, суглинках, глинах, песках пылеватых и мелких), промерзающих в условиях водонасыщения происходит активное перемещение влаги. Перечисленные грунты при промерзании дают деформации до десятков сантиметров (например, ленточные глины Карелии — до 20 см на 1 метр промерзания) и причиняют значительные повреждения фундаментам зданий и сооружений. Как правило чем ближе уровень подземных вод к границе промерзания, тем большей степенью пучинистости обладают пылевато-глинистые грунты при прочих равных условиях.

Наиболее пучинистыми грунтами являются грунты с содержанием пылеватых и глинистых частиц от 30 до 80%. Дело в том, что подобные грунты имеют слабо выраженную текстуру и незначительное сцепление между пылеватыми частицами, поэтому при промерзании ледяные кристаллы в таких грунтах образуются внутри структурных элементов и вызывают значительные деформации морозного пучения. При увлажнении пылеватые грунты теряют сцепление между частицами, при промерзании в них образуется большое количество ледяных прослоек и линз.

Влияние пористости грунта на процессы пучения

На величину морозного пучения грунтов большое влияние оказывает плотность их сложения. Так, если грунты очень плотные (с малым количеством пор), то при их промерзании наблюдается незначительное пучение (хотя все поры заполнены водой), поскольку такие грунты содержат малое количество воды и в них затруднена возможность ее передвижения при промерзании.

В очень пористых грунтах много пустот, которые обычно свободны от воды, и эти пустоты при промерзании грунта и образовании льда могут сжиматься, уменьшая деформации пучения. Таким образом наиболее пучинистыми являются грунты средней плотности.

Заключение

Пучение в полной мере проявляется только тогда, когда фронт промерзания достигает слоя капиллярного поднятия грунтовых вод – так называемой морозоопасной «каймы», которая в зависимости от дисперсности грунта меняется пределах от 0,3 до 3,5 м.

Увеличение объема грунта при промерзании происходит не только за счет увеличения при переходе в твердое состояние объема воды, содержащейся в порах грунта перед замерзанием, но и во многом за счет дополнительной влаги, мигрирующей в промерзающий грунт из нижележащих слоев.

На способность грунта перемещать влагу по капиллярам влияют в основном смачиваемость частиц грунта и количество пылеватых и глинистых частиц (размером 0,05…0,005 мм) – наиболее пучинистые грунты с содержанием таких частиц от 30 до 80%. Так же влияние оказывает пористость грунта – чем она ниже тем более затруднено капиллярное передвижение воды.

Всегда при проектировании фундаментов следует учитывать колебания уровня и возможность поднятия грунтовых вод.

Связанные статьи

  • Выбор глубины заложения фундаментов
  • Что такое пучинистые грунты
  • Грунтовые воды и их влияние на грунты основания
  • Меры в борьбы с морозным пучением

Испытания подтверждают неглубокое залегание экранированных водопроводов

Барри А. Кутермарш
Инженерный корпус армии США
Исследовательская и инженерная лаборатория холодных регионов, Ганновер, NH

Классическое эмпирическое правило, позволяющее избежать повреждения водопровода холодной погодой, заключается в том, чтобы «закапывать его глубоко». Если водопроводные линии расположены ниже самого низкого уровня промерзания — от пяти до шести футов или более во многих регионах с холодным климатом — они должны быть защищены от замерзания.

С современной строительной техникой это может быть достаточно просто. Но иногда это не адекватное решение. Основная проблема возникает, когда коренная порода находится близко к поверхности или где водопроводная труба должна пересекать какую-либо другую инженерную сеть, а подстилающая порода затрудняет копание глубже или требует взрывных работ.

Еще одну проблему создают водоводы, которые должны проходить через экологически чувствительные районы, такие как болота. Нарушение глубокого копания может быть запрещено.

Неглубокое заглубление линий с экранированной трубой может быть одним ответом
В Норвегии и других холодных регионах Европы подходы к закладке инженерных коммуникаций гораздо менее консервативны, чем в США. подписка на практику.

Однако в целом инженеров пока не устраивает идея изолированного неглубокого захоронения. Им нужны достоверные данные, а не эмпирические истории из «реального опыта». Эти данные предоставляет Исследовательская и инженерная лаборатория холодных регионов Инженерного корпуса армии США (CRREL).

Рассмотрены преимущества неглубокого захоронения
Исследователи CRREL считают, что технология неглубокого захоронения полезна для строительной отрасли США и муниципальных органов власти, которым она служит. Если можно разработать надежную процедуру изоляции водопроводных линий, чтобы предотвратить их замерзание, можно ускорить монтаж инженерных коммуникаций, сэкономив время и трудозатраты.Более мелкие канавы также позволяют избежать затрат времени и средств на укрепление, которое требуется OSHA, когда раскопки достигают определенной глубины.

CRREL инициирует проект защиты от замерзания
Исследовательская и инженерная лаборатория в Ганновере, штат Нью-Гемпшир, предложила проект, состоящий из нескольких частей, чтобы продемонстрировать концепцию изоляции водопроводных линий для их защиты от замерзания.

Во-первых, существующая компьютерная программа конечных элементов, разработанная CRREL и Университетом Нью-Гемпшира, будет оптимизирована и протестирована.Программа конечных элементов позволяет разработчику моделировать различные конфигурации изоляции и выполнять расчеты типа «что, если» в зависимости от ожидаемой температуры и состояния почвы. Прелесть программы заключается в возможности дизайнера изменять и настраивать множество возможных параметров и видеть результат.

Во-вторых, будет разработана и установлена ​​соответствующая конструкция изоляционного экрана. В качестве изоляционного материала CRREL выбрал экструдированный полистирол, материал, с которым лаборатория уже работала ранее в различных проектах для холодных регионов.Экструдированный полистирол прочен (доступен с прочностью на сжатие до 100 фунтов на квадратный дюйм), легкий, обладает высокой устойчивостью к проникновению влаги и легко режется для установки. Он обеспечивает отличное значение теплового сопротивления (значение R) 5,4 на дюйм толщины при 40 F.

CRREL хотел разработать проект в рамках программы исследований повышения производительности строительных работ (CPAR) Корпуса инженеров. CPAR требует, чтобы промышленный партнер разделял расходы и управлял аспектом плана по передаче технологий.

CRREL сотрудничает с городом и производителем
В качестве партнера CRREL объединилась с водоканалом города Берлина, штат Нью-Гемпшир, где должно было проводиться полевое исследование. Третьим партнером в уравнении была компания Owens Corning, производитель пенопластовой изоляции из экструдированного полистирола.

Компания Owens Corning предоставила изоляционные материалы Foamular и предоставила технические рекомендации по их размещению в рамках плана. Берлинская водопроводная станция предоставила испытательные полигоны, выкопала и проложила новую трубу и изоляцию.

Испытательные полигоны включали систему водоснабжения на скальной породе
Берлин, штат Нью-Гемпшир, — это город с населением около 12 000 человек, расположенный в Белых горах, более холодном регионе, чем штаб-квартира CRREL в Ганновере, штат Нью-Гэмпшир. Это был отличный испытательный полигон и по другой причине: город построен на скале очень близко к поверхности и местами фактически ломает поверхность.

Сначала берлинская водопроводная компания обратилась в CRREL за консультацией по проблемам замерзания, возникающим в устаревшей системе водоснабжения, состоящей из небольших оцинкованных труб диаметром от 2 до 6 дюймов.Поскольку в различных районах города должен был быть проведен ряд модификаций трубопроводов в соответствии с требованиями Агентства по охране окружающей среды, испытания можно было провести с небольшими дополнительными затратами на строительство.

В качестве основного полигона выбрана тупиковая улица на склоне холма
CRREL выбрала тупиковую улицу на склоне холма в качестве основного полигона. Тупик представлял собой особенно строгие условия испытаний, так как не было сквозного потока воды с последующей передачей тепла в почву. Новый 8-дюймовый экранированный водопровод был спроектирован и затем построен. За ним следили с помощью множества размещений термопар в течение трех зим.

Конструкция экрана была разработана консервативно в течение первого года с 6-дюймовым слоем изоляции из экструдированного полистирола Owens Corning Foamular в форме перевернутой буквы U вокруг 8-дюймовой трубы из ковкого чугуна. Стороны U были 2 фута в высоту и простирались даже до или чуть ниже нижней части трубы, которая находилась на глубине 5 футов. Общая ширина щита составляла 4 фута. Foamular поставлялся в виде плит толщиной 2 дюйма и размером 4 x 8 футов, которые легко обрезались или обрезались по размеру на месте.

В течение второго года также были установлены термопары для измерения температуры в неэкранированной трубе для дальнейшего подтверждения численной модели.

Наконец, в течение третьего года была разработана и установлена ​​вторая конструкция щита на другой улице. Конструкция была преднамеренно более агрессивной, на этот раз труба была размещена на высоте 3,5 фута с 4-дюймовым экраном, окружающим ее. Эта тестовая установка контролировалась термопарами в течение зимнего периода, и снова была установлена ​​хорошая корреляция между теоретической и фактической температурой. данные.

Результаты показывают, что возможен даже более тонкий экран.

Дизайнеры могут анализировать результаты, прежде чем копать
Завершенный проект занял около 3,5 лет от начала до конца. Его достижения включали проверку способности технологии конечных элементов CRREL точно моделировать подземный тепловой поток. Дизайнеры могут применять любые параметры, которые они считают удобными, и наблюдать и анализировать результаты на экране, прежде чем приступить к определенному курсу действий.

Второй вывод, который можно сделать из испытаний, заключается в том, что разработка системы водопровода выгодна для экономии затрат и простоты строительства, а не просто для того, чтобы копать глубже. В целом исследования показали, что защита от замерзания является эффективной и жизнеспособной альтернативой там, где это экономически целесообразно.

Используя конечный анализ и технологию изоляции из экструдированного полистирола, экран можно спроектировать в соответствии с конкретными критериями объекта. Преимуществом для строительной отрасли, муниципальных органов власти и граждан, которых они обслуживают, является итоговая экономия средств.Налогоплательщики платят меньше; налоговые доллары экономятся.



Об авторе: Барри А. Кутермарш начал свою карьеру в CRREL в качестве студента кооператива. В 1976 году он пришел на борт на полный рабочий день, работая сначала в инженерно-техническом отделе, а затем в исследовательском отделе. Его первым крупным проектом была инфракрасная съемка крыш. В 1987 году Кутермарш был удостоен премии Министерства армии за исследования и разработки. Кутермарш сейчас работает инженером-строителем в Отделе прикладных исследований Научно-технического управления CRREL.Считая себя универсалом, он участвовал во множестве увлекательных проектов. Заканчивая эту программу защиты от мороза, он уже переходит к новому проекту, касающемуся высокопрочных +композитов.

Под редакцией Джойс Юнгклаус, редактора Public Works Online
.

Замораживание грунта в строительстве — Groundfreezing.com

Искусственное замораживание грунта — это строительный метод, который используется при строительстве шахт, шахт и туннелей для обеспечения временной поддержки грунта и контроля грунтовых вод, когда другие традиционные методы, такие как обезвоживание, укрепление и цементация или перемешивание грунта, невозможны.Замораживание грунта также используется для создания региональных барьеров для грунтовых вод вокруг операций по добыче золота и других полезных ископаемых, нефтеносных песков или горючих сланцев. Его часто называют замерзанием грунта, замерзанием почвы или ледяной стеной. Процесс замораживания грунта включает бурение и установку ряда относительно близко расположенных труб и циркуляцию охлаждающей жидкости по этим трубам. Охлажденный хладагент извлекает тепло из земли, превращая поровую воду в лед, в результате чего получается чрезвычайно прочный и непроницаемый материал. Это наиболее эффективный метод улучшения грунта, применяемый в подземном строительстве и горнодобывающей промышленности.

В процессе заморозки используется полностью закрытая система. Химикаты в землю не впрыскиваются. В качестве хладагентов могут использоваться экологически безопасные гликоли, рассол хлорида кальция или жидкий азот. Эти хладагенты охлаждаются несколькими различными типами надземных или подземных холодильных установок с электрическим приводом. В случае с жидким азотом жидкость доставляется на проектную площадку в цистернах и выбрасывается в атмосферу сразу после циркуляции по трубам.

Замораживание грунта для глубокой выемки шахты

Глубокие шахты являются наиболее распространенным применением замораживания грунта. Замораживающие трубы пробуриваются и устанавливаются по всему периметру предполагаемого вала на необходимую глубину. Циркуляция теплоносителя инициируется до образования зоны замерзания размером от 1 до 10 метров. Затем внутренняя часть шахты выкапывается и облицовывается, а система замораживания отключается.

Замораживание грунта в туннельной промышленности

Замораживание грунта широко используется в туннельной промышленности.Туннельные приложения используют несколько разных подходов. Наиболее распространенный метод включает горизонтальное бурение замораживающих труб по периметру туннеля, очень похожее на подход с замороженным валом. Эта горизонтальная конфигурация используется для прокладки туннелей под автомобильными или железными дорогами или для строительства безопасных переходов между двумя существующими туннелями. Другой метод строительства туннелей заключается в замораживании всей трассы в твердом состоянии и проходке через мерзлую массу грунта. Этот подход часто сочетается с методом последовательной проходки (SEM) и используется для штолен малого диаметра.

Машины для замораживания грунта и проходки тоннелей

Замораживание грунта также используется в сочетании с туннелепроходческими машинами (ТБМ). Земля перед или вокруг ТПМ может быть заранее заморожена, чтобы создать заранее спланированное безопасное убежище для работ по проходке туннелей или использоваться в чрезвычайных ситуациях для ремонта ТПМ.

Замораживание грунта для изоляции грунтовых вод от добычи полезных ископаемых

Замораживание грунта было предложено для региональных барьеров для грунтовых вод длиной до 10 км, чтобы изолировать грунтовые воды от добычи полезных ископаемых вместо крупномасштабных операций по обезвоживанию, которые имеют экологические последствия или требуют сложных и дорогостоящих операций по очистке.

Успех замораживания грунта

Заморозка грунта проходит успешно, если ее выполняют опытные подрядчики, располагающие необходимым специализированным оборудованием. Это интерактивный процесс, требующий передовых технологий, точного бурения, а также изготовленного на заказ холодильного и контрольно-измерительного оборудования.

шагов по строительству септической системы насыпи (гнезда)

ID-163: Этапы строительства септической системы насыпи (гнезда)

ID-163

Совместная служба поддержки


Университет Пердью
Уэст-Лафайет, IN 47907

Сброс бытовых сточных вод на территорию не допускается, за исключением определенные ограничения по площади захоронения, такие как медленно проницаемые грунты, маломощные проницаемые грунты над пограничным слоем, или проницаемые почвы с высоким уровнем грунтовых вод можно преодолеть. Один из возможных способов преодоления этих проблем заключается в соорудить приподнятую грядку, поглощающую почву, называемую насыпью.

Насыпи требуют большего ухода, чем обычные системы на месте подбор, проектирование и строительство. Отчасти это связано с особенностями почвы и участка. являются маргинальными, и подрядчики склонны менее опытный в технике строительства курганов. Правильное расположение и подготовка почвы необходим для нормально функционирующей насыпи.

В этой публикации описана правильная процедура для устройства насыпи после окончательное одобрение проекта отделом здравоохранения. Это обсуждает этапы строительства, связанные с правильная подготовка площадки, размещение заливки, прокладка и покрытие сети распределения давления, установка септика и насосной камеры.

Издание также должно помочь вам в применении информация о дизайне, предложенная Fast Терминальная система сельскохозяйственной связи (FACTS) компьютерная программа под названием RWASTEII ФХ-89. Эта программа доступна в Кооперативе Офисы службы расширения, чтобы помочь вам определить Тип септической системы на участке лучше всего подходит для конкретный набор условий участка и почвы. Если курган рекомендуется для вашего сайта, программа предоставит альтернативные макеты с размерами, которые лучше всего соответствовать форме и размеру помещения. То программа также оценит объем песка, гравий и грунт, необходимые для строительства и размер насосов и трубопроводов потребности давления распределительная кровать.Рекомендации по дизайну должны затем пересматриваются и изменяются в соответствии с фактическими особенности сайта.

Строительство кургана

Для адекватной очистки сточных вод, насыпи должны быть настолько длинными и узкими, насколько позволяет место, независимо от равнинного или наклонного рельефа. Длинный узкий склон сведет к минимуму «насыпь» уровня грунтовых вод под абсорбционная кровать. Лечение дальше улучшено за счет использования системы распределения давления равномерно нанести («дозировать») септик стоки над ложем насыпи несколько раз в день.

Из-за более высокой стоимости курганы устанавливаются только на объектах, где обычные абсорбционные системы не подходят. С Курганы обычно сооружают на участках с очень ограниченные почвенные и территориальные условия, хорошие методы строительства необходимы, если насыпь должна функционировать должным образом и обеспечивать многолетняя безаварийная работа. Последующий процедура должна быть рассмотрена, когда сооружение правильно спроектированной насыпи.

А.Макет сайта

Шаг 1: Выберите участок, который сбрасывает воду. То длинная ось насыпи должна быть ориентирована параллельно контуру склона (т. е. по линиям одинаковой высоты), а не вверх и вниз по склону или на склоне, где движение сточных вод будет сходятся (рис. 1). Контур или топографический карта необходима, чтобы правильно найти и сориентировать насыпь.

Рисунок 1. Правильная ориентация системы насыпи на сложном склоне

Шаг 2: Используя переход, разметить насыпь периметр и кровать в правильной ориентации используя размеры, предоставленные ФАКТАМИ программу (рис. 2).Набор опорных кольев 10-20 футов от периметра насыпи также должно быть используется в случае удаления угловых кольев во время строительства. Разложить и поставить расположение траншеи питающей линии, септика, и насосная камера. Их точное местоположение может быть продиктовано требованиями минимального расстояния от водоснабжения, сооружений, имущества линии и водоемы, обозначенные Совет здравоохранения штата Индиана. Эти неудачи расстояния также являются частью программы FACTS.

Рисунок 2. Вид сверху на насыпь

Этап 3: Площадь, необходимая для насыпи, и еще 50 футов вниз по склону от участок должен быть огорожен. Это предотвратит беспорядки, скальпирование или уплотнение площадка насыпи строительной техникой. Все движение автотранспорта должно быть запрещено площадь до, во время и после строительства дом и установка септика.

Этап 4: Установка отводной канавы и/или подповерхностного слоя шторный водосток (засыпка щебнем) вверх по склону от системы, чтобы сохранить сток и просачивающаяся вода прочь. Это вообще необходимо помочь контролировать уровень грунтовых вод ниже насыпь. Держите подземные дренажи на расстоянии уточняется Минздравом от приподнятый край кургана.

B. Подготовка места

Шаг 1: Скосите и удалите лишнюю растительность. Любые деревья следует спиливать на уровне земли. и пни остались на месте.

Этап 2: Перед обработкой поверхности почвы должны быть сделаны следующие определения.Ссылаясь на точку известной высоты, установленную на предыдущей топографической съёмке место, определите самую высокую отметку поверхность почвы по периметру грядки место нахождения. Затем рассчитайте нижнюю отметку кровати, добавив значение глубины засыпка песком под гравийную подушку (см. ФАКТЫ выход программы) к измерению высоты над. Нижняя отметка будет использоваться в более поздний этап процедуры строительства.

Шаг 3: Установите трубу подачи от дозирующего камеру туда, где будет коллектор расположен на приподнятом краю ложа кургана в соответствии с рекомендациями программы FACTS (рис. 3). Траншея, так будет проложена фидерная труба либо ниже линии промерзания (около 40 дюймов в большую часть Индианы) или плавно наклоняясь назад к дозирующую камеру, чтобы она сливалась после каждого доза. Засыпьте и уплотните почву вокруг трубы, чтобы свести к минимуму просачивание по трубе.Этот шаг должен быть сделан до вспашки, чтобы избежать уплотнение поверхности почвы из-за трубы операция укладки.

Рисунок 3. Разметьте насыпь и установите фидерную линию.

Шаг 4: Вспахать территорию в пределах периметра насыпи 7-8 дюймов в глубину и параллельно контур откоса с помощью отвала или чизельный плуг (рис. 4). (Не используйте одно- нижний отвал плуг потому что след колесо уплотнит почву на дне каждую борозду).Каждый срез борозды должен быть брошенный вверх по склону. Если используется чизельный плуг, два прохода. На участках, которые нельзя пахать (например, лесные массивы с пнями) огрубляют поверхность на глубину 7-8 дюймов с обратной лопатой зубы. Ротообработка непаханых участков не обычно рекомендуется из-за возможности повреждение структуры почвы, но это может быть используется в гранулированных почвах, таких как пески.

Рис. 4. Подготовьте место насыпи, вспахивая поперек склона

Почва слишком влажная для вспашки, если образец почвы взятый из глубины плуга, образует ленту (т.грамм., диаметром 1/8 дюйма) при прокатке между ладони (рис. 5). Если он крошится, вспашка может продолжить. Это исследование перед обработкой почвы имеет важное значение для предотвращения возможного сбоя системы.

Рисунок 5. Конструкция

не должна выполняться, если почва слишком влажная.

Правильная подготовка поверхности очень важна в курганном строительстве. просачивание может происходит между насыпью и поверхностью почвы если подготовка поверхности выполнена некачественно или почва слишком влажная во время обработки почвы.

Шаг 5: Если строительство насыпи должно быть временно снято с производства, прикрыть вспаханный участок не менее 8 дюймов песчаного наполнителя или временный съемный чехол (рис. 6) 50, который вспаханная площадь не подвергается воздействию осадков. Это предотвращает уплотнение и уплотнение. Если оставить раскрытый во время дождя еще один проход с плуг потребуется после того, как почва высохнет.

C. Размещение заливки

Этап 1: На верхней кромке предлагаемого насыпь, удлините конец линии подачи сточных вод трубы выше существующего уровня до правильный подъем распределительной сети.Используйте информацию из программы FACTS.

Этап 2: На склонах вспаханного области, используйте средний песок, который соответствует Индиане Государственная автомобильная спецификация (Spec) № 23 Требования в качестве замены старого (Spec) № 14-1. Держите весь транспорт вне вспаханной области и нисходящая сторона планируемой насыпи к избегать уплотнения (рис. 6). Использование средний песок, спецификация приведенная выше, важный. Замен скорее всего не будет приемлемо.

Рисунок 6. Как можно скорее засыпьте вспаханную поверхность песком, работая с верхней стороны склона и с концов, чтобы предотвратить уплотнение нижней стороны склона.

Шаг 3: Переместите наполнитель на место с помощью небольшого гусеничного трактора с отвалом. Всегда держите не менее 6 дюймов материала под гусеницами трактора, чтобы минимизировать уплотнение природного грунта. Продолжать работайте с наполнителем таким образом до тех пор, пока высота заливки равна отметке верхней части абсорбирующего слоя и имеет форму по размерам, указанным в Программа ФАКТЫ.

Шаг 4: Сформируйте абсорбирующий слой внутри насыпать на нужную глубину вручную или с лезвием трактора. Уровень вручную нижняя часть кровати, проверка нижней высоты относительно рассчитанной опорной отметки на шаге 2 части B с транзитным или инженерным уровень. Сформируйте подъем и боковые откосы насыпной материал с наклоном три к одному.

Этап 5: Контрольные скважины, которые позволяют оценка работоспособности насыпи после того, как он будет введен в эксплуатацию, он должен быть установлен на этот момент в процессе строительства. Эти колодцы обычно из пластика ПВХ диаметром 4 дюйма. трубка. Каждая контрольная труба должна быть перфорирована. с отверстиями ½ дюйма над нижним 6-дюймовым длина. Отверстие колодца на поверхности почвы закрываются фрикционной посадкой или винтовой крышкой.

На участке должен быть установлен контрольный колодец. насыпное ложе, простирающееся вертикально от дна гравийного поглощающего слоя до окончательного уровень поверхности насыпи. Еще один колодец должны быть установлены вниз по склону кровати.Продлите его от песчаной насыпи и границы с почвой через песчаную насыпь до конечного уровня поверхности на склоне холма (рис. 7). Это обеспечивает средство оценки любых доказательств прудов в постели или насыпи уровень грунтовых вод в песчаной насыпи.

Мониторинговые колодцы также могут быть установлены вверх и вниз по склону, но вне периметр насыпи (рис. 7). Эти скважины будут предоставить средства для оценки сезонного уровень грунтовых вод, который может повлиять на производительность системы. Колодцы должны расширяться на глубину 40 дюймов ниже поверхности пачкаться.

Рисунок 7. Размещение контрольных колодцев.

D. Распределение давления Размещение в сети

Шаг 1: Аккуратно поместите промытый камень Spec #5 или совокупность, утвержденная местным органом здравоохранения отдел, над дном кровати к минимальная глубина 6 дюймов. Если образовались колеи на дне грядки разрыхлите и разровняйте песок перед покрытием заполнителем (рис. 8).Наконец, выровняйте заполнитель.

Рисунок 8. Удалите все колеи на дне кровати, прежде чем разбрасывать заполнитель.

Шаг 2: Установите трубу коллектора для соединения боковым сторонам либо на одном конце, либо на центр кровати, в зависимости от планировки рекомендации программы FACTS. Все трубопроводы и фитинги для распределения давления должен быть пластик ПВХ графика 40 (ASTM-D- 1785 г.). Коллектор должен быть размещен так, чтобы он будет стекать между дозами, чтобы предотвратить закупорку или замораживание. Она должна стекать в боковую распределительные трубы (Рисунок 9) или обратно в насосная камера, если она подключена к боковому распределительные трубы снизу (рис. 10).

Рис. 9. Санитарные перемычки. Просверлите отверстие ¼ дюйма на нижней стороне конца коллектора с дренажом питательной линии в насосную камеру.

Рис. 10. Соединение тройник. Линия подачи и коллектор должны стекать обратно в насосную камеру.

Шаг 3: Длина и диаметр раздачи боковые трубы предоставляются Программа ФАКТЫ.Сначала проложите сеть трубопроводов. Очистите все клеевые соединения растворителем. Нанесите клей как на мужскую, так и на женскую части сустав, затем присоединиться. Слегка поверните, чтобы создать герметичное соединение. Приклейте колпачок к концу боковая труба, которая находится вдали от коллектора.

Шаг 4: Начиная с открытого конца боковой, первое отверстие просверливается на половине расстояние между отверстиями. Следующие отверстия затем просверливается на указанном расстоянии между отверстиями пока не будет достигнут конец. Эти отверстия необходимо просверлить в линию по всей длине боковая труба. Когда закончите, все отверстия должны смотреть в одном направлении. На вершине сторона торцевой крышки, противоположная ряду дозирования отверстий, просверлите отверстие для выпуска воздуха диаметром ¼ дюйма, чтобы обеспечить что все сточные воды стекают из бокового трубку после каждой дозы (рис. 11).

Рисунок 11. Отверстие для выпуска воздуха обеспечивает слив всех сточных вод из боковой трубы после каждой дозы.

Удалите все заусенцы вокруг дозирующих отверстий. как внутри, так и снаружи трубы, заботясь о не расширять никакое отверстие сверх его конструкции диаметр.Не забудьте удалить любые отслоившиеся чипсы изнутри боковых труб для предотвращения возможное засорение дозирующих отверстий. Если части сети были тщательно идентифицированы, сверление отверстий и укупорка могут быть сделано в магазине и доставлено на место для сборки.

Шаг 5: Соберите сеть поверх агрегат. Убедитесь, что дозирующие отверстия каждого боковые обращены вниз (обратная сторона трубу) перед подсоединением отводов к многообразие.Также убедитесь, что боковые стороны уровень по всей кровати с помощью столярного или уровень инженера.

E. Покрытие

Шаг 1: Тщательно закройте трубопроводную сеть с добавлением промытого гравия Spec #5 или одобренный заполнитель на глубину 2 дюйма над венчиком трубы.

Шаг 2: Затем поместите барьерный материал поверх крупный заполнитель (рис. 12). Подходящее материалы могут быть синтетической фильтровальной тканью, 4-6 дюймов болотного сена или соломы или необработанного строительная бумага.

Рисунок 12. Заполнитель должен быть покрыт проницаемым материалом, чтобы засыпанный грунт не просачивался в заполнитель.

Шаг 3: Покройте кровать и засыпьте песком на не менее 6 дюймов мелкозернистого грунта из глины или пылеватый суглинок (рис. 13). Крышка над грядку следует дополнительно уплотнить, чтобы почва глубина по продольной оси ложа, одна нога, чтобы способствовать дренажу из верхней части насыпь.

Рисунок 13. Поперечный разрез насыпи

Шаг 4: Наконец, поместите 6 дюймов хорошего качества плодородный слой почвы по всей поверхности насыпи обеспечить хорошую среду для травы и улучшить поверхностный дренаж вдали от насыпь. Рисунок 13, поперечное сечение завершенного насыпь, показывает венозное покрытие слои.

Шаг 5: Посеять траву или засыпать дерном насыпь с использованием трав, адаптированных к местности.Кустарники могут быть посажены вокруг основания и вверх по боковые склоны. Те, что посажены на склоне сторона должна быть несколько влагостойкой так как эта область может быть довольно влажной во время ранней весной и поздней осенью. Насаждения на вершине насыпь, с другой стороны, должна быть засухоустойчивый, так как верхняя часть насыпь может стать довольно сухой в течение лета.

F. Септик и Установка насосной камеры

Этап 1: Глубина котлована для септика бак и насосная камера определяются во многом тем, что необходимо для получения гравитации течет в канализацию с того места, где она уходит из дома. Двухпроцентный уклон равен необходимая для дома канализация к септику, в то время как наклон в один процент достаточен для труба, подающая стоки из септика к насосу камера. Убедитесь, что оба резервуара плотно герметизированы от просачивания грунтовых вод перед установка. Насосная камера должна быть такого же размера или больше, чем септик, что позволяет не менее суток резервного хранения стоки после срабатывания сигнализации о высоком уровне воды из-за отказа насоса или поплавка.

Шаг 2: Тщательно выровняйте септик и баки насосов для правильной работы после установки. Должен быть обеспечен доступ ко всем частям оба резервуара для осмотра и обслуживания. Используйте канализационные трубы из ПВХ диаметром 4 дюйма. (ASTM-D-2665, 3033 или 3034) с водонепроницаемым связь между домом и септиком резервуар, а также между септиком и насосом камера. Убедитесь, что впускные и выпускные соединения оба резервуара плотно закрыты, поэтому грунтовые воды не могут просочиться в систему (иначе насыпь может быть перегружена). Фундамент и кровельные водостоки не должны быть подключены к септическая система. Засыпка кроны на высоту 6 дюймов над резервуарами, чтобы обеспечить оседание и для отвода поверхностного стока.

Этап 3: Установить погружной слив сточных вод насос или сифон с напором и характеристики разряда, рекомендованные Программа ФАКТЫ. (Программа предназначена для сбалансировать характеристики насоса с гидравлические требования к трубопроводной сети.) Правильный насос или сифон, когда они правильно установлен, должен давать равномерный разряд со всех дозирующие отверстия в абсорбционном слое. Установить насос на 6-8 дюймов выше дна резервуара на большая платформа из цементных блоков для предотвращения осевших шлам, мешающий работе насоса и сети трубопроводов (рис. 14).

Рис. 14. Поперечное сечение насосной камеры и связанных с ней компонентов.

Шаг 4: Подсоедините насос к линии подачи с стояк и быстроразъемная муфта так насос можно легко снять для осмотра и техническое обслуживание (Рисунок 14). Быстро- разъединитель должен располагаться рядом с доступ к насосной камере для уменьшения сложности отключения насоса. Общий муфты (резиновые или шланговые) крепятся к концы труб с помощью хомутов или пластикового ПВХ союзы. Муфта, обеспечивающая быстрое разъединение или соединение типа кулачкового замка используется на пожарных рукавах (рис. 15). Где практично, разъемы должны быть из пластика вместо металла, потому что среда танка вызывает коррозию.Если используется насос для сточных вод, ½ — дюймовое дренажное отверстие должно быть просверлено на нижней стороне питающей линии, чтобы обеспечить дренаж система распределения после каждой дозы.

Шаг 5: Выполните электрические соединения от насос к схеме управления. Насос работа должна контролироваться внешней ртутью поплавковые выключатели (позволяющие легко регулировать объема дозы), а не диафрагма контроллер, встроенный в корпус насоса.Установите Поплавок для сигнализации о высоком уровне воды, примерно на 3 дюйма выше поплавок контроля половодья, на независимом цепь переменного тока с предохранителем, чтобы предупредить владельца неисправность. Все электрические провода должны быть достаточно долго, чтобы насос и поплавки могли удаляться из камеры без электрического отключение. Используйте неметаллические, устойчивые к атмосферным воздействиям электрические коробки для всех электрические соединения. Соединительная коробка может быть установлен в подвале или рядом с доступом к насосной камере.Быть уверенным что электрическая цепь правильно заземлена для безопасной эксплуатации электрооборудования во влажной среде в соответствии с Национальный электротехнический кодекс.

G. Обслуживание системы

Следует избегать дорожного движения и строительства над и сразу вниз по склону от расположение насыпи для предотвращения уплотнения и свести к минимуму промерзание. Вы также должны поддерживать хороший травяной или растительный покров над площади, чтобы максимизировать поглощение воды и для предотвращения эрозии поверхности.Обеспечьте домовладелец со схемой разводки септика система, относящаяся к дому и земельному участку границы. Это позволит определить местонахождение баки и абсорбционное поле для будущего обслуживания.

Ил необходимо удалять из септика. бак и насосную камеру каждые 3-5 лет. Этот график уборки еще более важен с системы насыпей, чем со стандартной гравитацией системы подачи, чтобы избежать переноса твердых частиц в насыпь, которая может заблокировать распределение давления отверстия для труб в кровати.Домовладельцы следует поощрять следить за выполнением септической системы путем регулярной проверки на наличие и глубину воды в наблюдения за скважинами весной, летом и Осень. Любое постепенное увеличение концентрации глубина насыпного ложа или песчаная насыпь время может указывать на будущую проблему.

Меры по сохранению воды в доме помогите убедиться, что насыпь не будет перегружена. Было бы разумно установить водосберегающие устройства, такие как аэраторы для кранов, малопоточные светильники и бытовая техника, если это возможно.

Эксплуатация и обслуживание домашнего септика System (ID-142) — полезная публикация Cooperative Extension, написанная для домовладельца. Эта публикация и приведенные выше рекомендации должны помочь домовладелец лучше понимает эксплуатацию и техническое обслуживание своего дома септик на долгие годы безотказной работы.

Дополнительная помощь

В дополнение к компьютерной программе FACTS расположен в каждом кооперативе округа Индиана Дополнительный офис, помощь в подборе и проектирование системы на месте доступно от местного отдела здравоохранения округа и ваша местная служба охраны почвы (SCS) офис.Некоторая помощь также может быть доступна для проектирования инновационных систем.
Дон Д. Джонс, Департамент сельскохозяйственной инженерии, (317) 494-1175 или
Джозеф Э. Янер, Департамент агрономии, (317) 4945049.

РЕД. 4/90

Совместная консультационная работа в сельском хозяйстве и домашнем хозяйстве, штат Индиана, Университет Пердью и Министерство сельского хозяйства США. Х.А. Уодсворт, директор Уэст-Лафайет, Индиана. Изданный во исполнение актов от 8 мая и 30 июня 1914 г. Политика кооперативного расширения Служба Университета Пердью о том, что все люди должны иметь равные возможности и доступ к нашим программам и объекты.

Защитите водопровод и водопровод от замерзания | Фридли, Миннесота

Что делать, если ваши трубы замерзли

Позвоните в отдел общественных работ города Фридли по телефону 763-572-3566 (с 6:30 до 14:30).м., Пн-Пт) или диспетчеру округа Анока по телефону 763-427-1212 (в нерабочее время и в выходные дни). Городской персонал может предоставить вам информацию о подрядчиках, которые, как известно, работают в этом районе, размораживая замороженные услуги.

Защитите внутреннюю сантехнику
  • Ищите холодные сквозняки
  • Проверьте вокруг своего дома места, где водопроводные трубы находятся в неотапливаемых местах, и примите меры для предотвращения поступления холодного воздуха в эти места. Общие места включают: подвал, подвальное помещение, чердак, гараж, а также шкафы под кухней и ванной комнатой.
  • Не забывайте, что трубы горячей и холодной воды в этих местах должны быть изолированы. Линия подачи горячей воды может замерзнуть так же, как и линия подачи холодной воды, если вода не течет по трубе и температура воды становится низкой.

Изоляция труб

Рассмотрите возможность установки специальных продуктов, предназначенных для изоляции водопроводных труб, таких как трубная муфта, или установки нагревательной ленты, нагревательного кабеля или аналогичных материалов, внесенных в список UL, на открытые трубы.

Найдите запорный клапан для воды

Определите, где в вашем доме находится запорный клапан для воды, и узнайте, как им пользоваться.В большинстве домов запорный клапан расположен рядом со счетчиком воды в точке, где водопровод входит в ваш дом, что обычно находится в подвале.

Защита гаражных труб

Если в вашем гараже есть водопровод, держите дверь гаража закрытой, когда очень холодно. Трубы в неотапливаемых гаражах или подвалах следует утеплять.

Защитите свой дом от зимы

Отремонтируйте разбитые окна, проверьте двери и изолируйте места, через которые может проникать холодный наружный воздух.

Будьте готовы к путешествию

Уезжаете зимой? Держите термостат на отметке 60 градусов или выше и попросите кого-нибудь регулярно проверять ваш дом. Небольшой запуск одного крана также может помочь предотвратить зависание услуги и успокоить вас, пока вас нет дома.

Подготовка наружных кранов к зиме

Убедитесь, что линия подачи воды к наружным кранам (например, садовому шлангу) отключена, шланги отсоединены, а линия слита.

Защитите линию подачи воды

Температура воды

Поскольку вода, поступающая в нашу систему водоснабжения, уже является такой прохладной, ей требуется очень мало воздействия более низких температур, чтобы она замерзла. Вот почему важно убедиться, что ваши водопроводные сети не подвергаются воздействию более холодного воздуха в зимние месяцы.

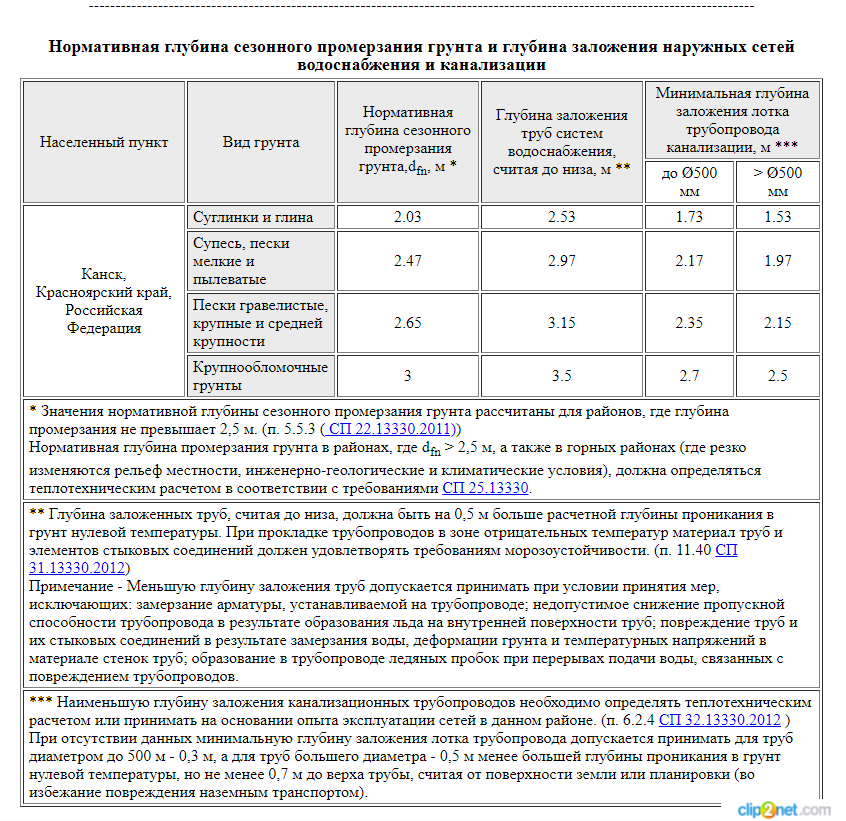

Глубина промерзания

Это глубина промерзания грунта. Водопроводные коммуникации в Фридли, как правило, прокладываются на глубине, до которой не доходит мороз, однако во время суровых холодов и долгих зим глубина мороза может достигать глубины вашего водопровода.Обычно это происходит в конце февраля или начале марта.

Ранней весной может показаться теплее, но изморозь все еще глубоко в земле и сохраняется до тех пор, пока не будет достигнута обычная ночная температура выше нуля. Во время продолжительной холодной зимы глубина промерзания может превышать семь футов и подвергать риску линии электропередач.

Если земля вокруг инженерных коммуникаций замерзнет, ​​это охладит и без того холодную воду в трубах, и они могут замерзнуть. Когда вода перестает двигаться, температура может довольно быстро снизиться и вода замерзнет.Вот почему важно, чтобы вода текла; он поддерживает движение более теплой воды через зону замерзания.

Если ваша линия обслуживания или водопровод подвержены замерзанию, пусть холодная вода течет из одного крана в течение дня и ночи. Количество проточной воды должно быть чуть больше струйки (толщина карандаша). Городские власти не могут кредитовать вас за воду, которой вы пользуетесь, но связанные с этим сборы за коммунальные услуги могут быть меньше, чем стоимость ремонта или оттаивания вашей водопроводной сети.Вы можете измерить количество используемой воды, замерив время заполнения контейнера известного размера. Применяемые тарифы на воду и канализацию показаны здесь: http://fridleymn.gov/201/Pay-Utility-BillWater-MeterRates. Обратите внимание, что плата за канализацию может взиматься в течение всего года. Город рекомендует водопровод до апреля. Даже по мере того, как погода становится теплее, уровень мороза снижается, поэтому риск замерзания линий связи может сохраняться в течение нескольких недель.

%PDF-1.6 % 406 0 объект >/OCProperties>/OCGs[1074 0 R 1075 0 R]>>/Контуры 306 0 R/Страницы 403 0 R/StructTreeRoot 428 0 R/Тип/Каталог>> эндообъект 1076 0 объект >/Шрифт>>>/Поля[]>> эндообъект 1078 0 объект >поток 2016-09-09T09:13:52ZPrint Server 1102016-09-12T12:43:05-04:002016-09-12T12:43:05-04:00Corel PDF Engine версии 11.410приложение/pdf

  • UUID: 10bd7105-8318-4378-a5c0-510d89697272uuid: 8ff9a2ba-83c1-43b2-9030-702e41e148a9 конечный поток эндообъект 306 0 объект > эндообъект 403 0 объект > эндообъект 428 0 объект > эндообъект 1031 0 объект > эндообъект 430 0 объект > эндообъект 429 0 объект > эндообъект 1041 0 объект >]/P 1040 0 R/S/Ссылка>> эндообъект 1044 0 объект >]/P 1043 0 R/S/Ссылка>> эндообъект 1043 0 объект > эндообъект 432 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]>>/Rotate 0/StructParents 0/Type/Page>> эндообъект 1025 0 объект [1026 0 Ч 1028 0 Ч] эндообъект 1024 0 объект >поток HWnF}W#D»[email protected]좠ĚK wfyWL;N_,Y ggΜ9sv}W%%|>}|yrX ryXo6ذiYV

    Очистка сточных вод на месте проживания: проектирование и строительство лагуны

    G1441

    В этом Руководстве NebGuide обсуждаются рекомендуемые методы проектирования и строительства систем отстойников для очистки бытовых сточных вод, чтобы помочь домовладельцам лучше понять процедуры, используемые сертифицированными специалистами на местах .


    Ян Р. Хюгнстром, руководитель проекта по развитию
    Шэрон О. Скиптон, преподаватель по вопросам качества воды
    Уэйн Э. Вольдт, инженер по охране окружающей среды


    Рисунок 1. Лагуна сточных вод на территории жилого дома.

    Рис. 2. Процессы, происходящие в лагуне сточных вод.

    Правильно спроектированный, установленный и обслуживаемый отстойник является утвержденным методом очистки сточных вод для частного дома в районах, где общественные системы очистки сточных вод недоступны. Лагуна (Рисунок 1) является хорошей альтернативой для очистки и удаления сточных вод, где почва имеет высокое содержание глины с плохим дренажем, а площадь участка составляет не менее трех акров.

    В этом Руководстве NebGuide представлен обзор доступной информации о дизайне отстойников.Он не предназначен для предоставления всей информации, необходимой для проектирования лагуны для конкретного места или ситуации, или для гарантии соблюдения правил штата Небраска. Для получения дополнительной информации о конструкции отстойника и о том, чтобы убедиться, что конструкция отстойника соответствует правилам штата Небраска, см. Департамент качества окружающей среды штата Небраска (NDEQ) Раздел 124 — Правила и положения по проектированию, эксплуатации и техническому обслуживанию локальных систем очистки сточных вод. , 28 декабря 2003 г. Местные правила могут быть более строгими, чем те, которые издаются государством.Свяжитесь с отделом здравоохранения, охраны окружающей среды, зонирования или планирования вашего города или округа, чтобы узнать о местных требованиях. Потребности в эксплуатации, техническом обслуживании и ремонте отстойников описаны в руководстве NebGuide «Очистка сточных вод на месте: обслуживание отстойников» (G1423).

    По состоянию на январь 2004 г. закон штата Небраска требует, чтобы лица, занимающиеся размещением, размещением, строительством, реконструкцией, модификацией, ремонтом, изменением, проверкой или откачкой местных систем очистки сточных вод, были сертифицированы NDEQ и имели лицензию профессионального инженера штата Небраска. или зарегистрированным специалистом по гигиене окружающей среды.

    Как происходит лечение?

    На всей территории лагуны происходят физические, биологические и химические процессы, которые приводят к очистке сточных вод (рис. 2) . Сточные воды в лагуне естественным образом расслаиваются на три слоя — аэробный, анаэробный и промежуточный или смешанный слой. В каждом слое существуют разные условия, и лечение происходит во всех трех. Ветер и солнечный свет на поверхности лагуны играют важную роль, и лагуны спроектированы так, чтобы оптимизировать их воздействие.Время также является важным фактором при очистке сточных вод, поэтому лагуны рассчитаны на достаточное время удержания.

    Расположение лагуны

    Лагуна не может быть установлена ​​или эксплуатироваться на площади менее трех «застроенных» акров.

    План участка, показывающий все физические особенности и контурные отметки, поможет в проектировании и расположении лагуны. Разместите лагуну вниз по склону от дома, чтобы сточные воды стекали в лагуну самотеком. NDEQ требует, чтобы труба, по которой сточные воды поступают в отстойник, называемая входной линией, имела уклон не менее 1/8 дюйма на фут.Идеальный уклон составляет около двух футов на 100 футов (1/4 дюйма на фут).

    Иногда в лагуне должен располагаться апгрейд дома. В этом случае системе потребуется насос и насосная камера, которая требует источника энергии и технического обслуживания и может выйти из строя. Если необходима перекачка вверх по склону, установщик должен использовать высококачественный насос для сточных вод или измельчающий насос. При выборе места учитывайте возможность появления запахов или случайных выделений. Из-за преобладающих ветров в Небраске запахи менее вероятны, если лагуна находится к северо-востоку или востоку от дома.

    Для защиты здоровья человека и окружающей среды компания NDEQ требует минимального удаления от лагуны. Выберите незаметный участок из 10-летних паводковых отметок и вдали от сервитутов или полос отвода, сохраняя при этом все расстояния отступа 90–120 (таблица I). Все подземные электрические, газовые или другие инженерные коммуникации должны быть обнаружены до проведения раскопок. Закон штата Небраска требует, чтобы горячая линия Diggers of Nebraska (811) была уведомлена по крайней мере за 2 рабочих дня до раскопок. Горячая линия свяжется с местными коммунальными службами, чтобы отметить зарегистрированные электрические, газовые, телефонные, оптоволоконные, кабельные, водопроводные и канализационные линии на территории.Обязательно ознакомьтесь с местными нормами, так как они могут быть более строгими, чем требования штата.

    Таблица I. Укажите минимальное расстояние отступа до лагуны (местные нормы могут быть более строгими).
    Артикул

    Расстояние от лагуны

    Поверхностные воды

    50 футов

    Частные колодцы с питьевой водой

    100 футов

    Общественные колодцы с питьевой водой:
       Некоммунальная система
       Общественная система

    100 футов
    500 футов

    Водопроводные линии:
       Напорная магистраль
       Подключение к давлению
       Всасывающие линии

    25 футов
    25 футов
    100 футов

    Деревья

    50 футов

    Линии собственности

    50 футов

    Фундаменты (кроме соседних)
       Фундаменты 1 класса
       Фундаменты 2 класса
       Фундаменты 3 класса

    100 футов
    100 футов
    50 футов

    Фундаменты соседей
       Фундаменты 1 класса
       Фундаменты 2 класса
       Фундаменты 3 класса

    200 футов
    200 футов
    100 футов

    Фундаменты класса 1: Полноцокольные или неподвальные фундаменты и плиты на уровне для жилых помещений, расположенных ниже по высоте от местной системы очистки сточных вод.
    Фундаменты класса 2: Фундаменты без цокольного этажа, трейлерные дома и плиты на уровне жилых помещений, которые находятся выше местной системы очистки сточных вод.
    Фундаменты класса 3: Конструкции, использующие плиту на уровне земли и не используемые в качестве жилых помещений.

    Для защиты поверхностных вод верхняя часть дамбы должна быть не менее чем на 1 фут выше отметки 100-летнего паводка. Чтобы снизить вероятность загрязнения грунтовых вод, дно лагуны должно быть не менее чем на 2 фута выше ожидаемого наивысшего уровня грунтовых вод или трещиноватых пород.

    Лагуна Дизайн

    Форма

    Лагуна может быть круглой, квадратной или прямоугольной. Углы должны быть закруглены. Его длина не должна превышать ширину более чем в три раза.

    Вместимость

    Площадь поверхности лагуны должна быть достаточно большой для обеспечения необходимого роста водорослей и поддержания аэробных условий в верхнем слое лагуны. Кроме того, лагуна должна быть достаточно большой, чтобы вместить все сточные воды, поскольку правила штата Небраска запрещают сброс из частной лагуны.Потери воды происходят за счет испарения в атмосферу и минимальных утечек или инфильтрации. Утечка из лагуны не должна превышать 1/8 дюйма в день.

    Несмотря на то, что уровень воды может меняться в течение года, размер лагуны должен быть таким, чтобы сточные воды находились на глубине от 2 до 5 футов. Минимальная глубина 2 фута необходима для предотвращения высыхания дна, поддержания анаэробных условий на дне, уменьшения запахов и предотвращения роста укоренившихся растений в лагуне. Для поддержания анаэробного, промежуточного и аэробного слоев рекомендуется максимальная глубина 5 футов.В лагуне должно быть постоянное измерительное устройство для контроля уровня воды.

    Размер лагуны зависит от климата, включая скорость испарения и осадков, а также количество спален в жилище участка. Этот последний пункт указывает количество галлонов сточных вод, сбрасываемых в день. Объем жидкости, поступающей в лагуну в виде сточных вод и осадков, должен быть примерно равен объему, выбрасываемому в результате испарения и просачивания. NDEQ Title 124 содержит рекомендации по определению размеров и формулы.

    Пример 1. Для лагуны, предназначенной для сточных вод дома с тремя спальнями в Скоттсблаффе, штат Небраска, требуется площадь поверхности 2235 квадратных футов. Лагуна для дома такого же размера в Линкольне, штат Небраска, требует площади 2762 квадратных фута. Разница обусловлена ​​разной интенсивностью испарения и осадков.

    Пример 2. В то время как для дома с тремя спальнями в Линкольне требуется лагуна площадью 2762 квадратных фута, для дома с двумя спальнями в том же месте требуется лагуна площадью 2072 квадратных фута.Разница обусловлена ​​разными ожидаемыми объемами сброса.

    Размеры лагуны для дома или другого жилища с несколькими спальнями и несколькими жильцами представляют трудности. Если размер лагуны соответствует количеству спален в доме, она может иметь избыточную вместимость, если в этих многочисленных спальнях проживает лишь несколько жильцов. Низкий поток сточных вод в лагуну может привести к малой глубине воды, укоренившейся растительности, среде обитания грызунов и насекомых, которые могут передавать болезни, плохой работе и чрезмерному запаху.

    В этой ситуации можно спроектировать отстойник с двумя камерами (или с двумя прудами), при этом первая камера рассчитана на минимальное количество жильцов, а объединенные камеры рассчитаны на полное заселение. Только первая ячейка используется до полного заполнения жилища. Тем не менее, вторая (пустая) ячейка должна содержаться во избежание роста сорняков или проникновения грызунов и потенциального повреждения вкладыша.

    Прежде чем использовать вторую ячейку, установщик должен проверить окончательную скорость просачивания.Инструкции для этого приведены далее в этом руководстве.

    Труба с вентилем соединяет первую камеру со второй. Сточные воды должны подниматься на глубину от 4 1/2 футов до 5 футов в первую ячейку, прежде чем они будут спущены вниз, чтобы заполнить вторую ячейку. Затем сточные воды должны быть сброшены, чтобы сбалансировать воду в двух камерах. Как только вторая камера будет введена в эксплуатацию, важно поддерживать глубину от 2 до 5 футов в обеих камерах. Чтобы предотвратить органическую перегрузку первой камеры, в лагуне с двумя камерами требуется разделительная коробка на входной линии, чтобы разделить поток между двумя камерами пропорционально объему хранилища.Ответвление на вторую ячейку блокируется до ввода ее в эксплуатацию.

    Рис. 3. Отстойник для сточных вод с насосом и впускной коробкой для систем, в которых отстойник расположен выше жилища.

    Использование насоса

    При перекачке сточных вод в лагуну (рисунок 3) , трубопровод сточных вод в лагуну должен входить с верхней части дамбы с отводом сифонного разрыва, чтобы при отключении насоса сточные воды из лагуны не сифоном обратно в насосную камеру.В камере насоса должны быть установлены сигнальные поплавки, чтобы можно было прекратить использование воды в случае отказа насоса. Предупреждающий зуммер или световой сигнал должны быть на отдельной цепи от насоса.

    Внешний вид

    Правильно спроектированная, построенная и благоустроенная лагуна может быть незаметной или даже приятной на вид. Уход за лагуной и забором необходим для сохранения их привлекательности. Круглая или овальная лагуна лучше впишется в окружающую среду и будет более эстетичной, чем квадратная или прямоугольная.Постарайтесь расположить лагуну так, чтобы она гармонировала с существующей топографией и ландшафтом. По возможности попросите установщика выкопать отстойник в землю, если позволяет расстояние до грунтовых вод (минимум 2 фута между дном отстойника и наивысшим ожидаемым уровнем грунтовых вод), с дамбами низко на горизонте, вместо того, чтобы делать его неглубоким с помощью дамб высоко на горизонте. Когда требуется высокая дамба, поместите забор на расстоянии 4 футов от основания дамбы, чтобы он не увеличивал общую высоту. Это также дает место для скашивания.Используйте деревья, кустарники и ландшафтные бермы в пределах прямой видимости, чтобы отвлечь внимание от лагуны. Помните, что деревья не должны находиться в пределах 50 футов от лагуны, так как это ограничивает движение воздуха и снижает производительность. Можно использовать невысокие кустарники не выше дамбы при условии, что они не высаживаются на склонах дамбы.

    Разрешения и регистрации

    Закон штата Небраска требует, чтобы только сертифицированные специалисты NDEQ, зарегистрированные в штате Небраска специалисты по гигиене окружающей среды или лицензированные профессиональные инженеры в штате Небраска должны были размещать, проектировать, строить, реконструировать, модифицировать, ремонтировать, изменять, инспектировать или качать местную систему очистки сточных вод.Закон штата Небраска не требует разрешения на строительство и эксплуатацию обычной системы очистки сточных вод на территории жилого дома, если расход составляет менее 1000 галлонов в день, а в жилище менее 10 спален. Система должна соответствовать всем положениям по конструкции и местоположению, изложенным в Title 124 . В этих случаях государство не требует разрешения на строительство. Когда в лагуну попадают отходы не из бытовых источников, может потребоваться государственное разрешение; обращайтесь в НДЭК. Испытание скорости просачивания требуется для каждой построенной лагуны. В разделе 124 также указано, что система очистки сточных вод на объекте не должна ставить под угрозу здоровье человека и не должна вызывать загрязнения.

    Сертифицированный специалист, зарегистрированный специалист по гигиене окружающей среды или профессиональный инженер, который построил, реконструировал, изменил или модифицировал отстойник, должен зарегистрировать систему в NDEQ в течение 45 дней после завершения. Плата за просрочку начисляется, если система регистрируется по истечении 45 дней с момента завершения.

    Строительство лагуны

    Земляные работы

    Обычно для строительства отстойника используется небольшой бульдозер или фронтальный погрузчик.Установщик удалит растительность со дна лагуны. Эту растительность нельзя помещать в дамбу, так как она будет постепенно разлагаться, вызывая оседание почвы. Пол лагуны будет построен таким образом, чтобы он был ровным и не допускал просачивания более 1/8 дюйма в день. Бурение почвы и/или тесты, описанные ниже, определят, будет ли естественная почва соответствовать ограничениям по просачиванию при уплотнении, или необходимо использовать кальцинированную соду, бентонит или синтетическую прокладку.

    Внутренние боковые откосы лагуны должны быть не круче 3:1, а внешние откосы дамбы 4:1.Высота надводного борта должна быть не менее 1 фута выше нормальной максимальной глубины сточных вод. Верхняя часть дамбы должна быть шириной не менее 4 футов для облегчения скашивания.

    Верхний слой многих почв более проницаем, чем глинистый подпочвенный слой. При строительстве отстойника установщик снимет верхний слой почвы с поверхности и основания дамбы, прежде чем выкопать дно и сформировать дамбу. Затем монтажник произведет рыхление и уплотнение коренных грунтов на месте и засыпку плотной насыпи слоями толщиной не более 6 дюймов.Если во время раскопок встречаются камни, площадь следует перекопать не менее чем на 1 фут, чтобы удалить камень, а затем заполнить и уплотнить глиняным материалом не менее чем на 1 фут. 12-дюймовая общая толщина уплотненного глинистого грунта на дне и вверх по внутренним склонам лагуны, как правило, обеспечивает достаточную изоляцию.

    Уплотнение включает в себя обработку влажных шестидюймовых слоев насыпи по бокам и дну лагуны с помощью овечьего катка до тех пор, пока он не выйдет наружу или шипы не перестанут проникать в почву.Другой вариант – повторная обработка почвы и прикатывание. Содержание влаги оказывает значительное влияние на уплотнение. Грязная или насыщенная почва плохо уплотняется. Почва должна быть достаточно влажной, чтобы ее можно было легко скатать в комок руками. Чем больше манипулируют почвой при данной влажности, тем больше в ней будет проработано пустот и тем менее водопроницаемой она будет. Тщательное уплотнение чрезвычайно важно для почвы, которая имеет минимально подходящую проницаемость для лагун. Маркер глубины должен быть установлен недалеко от центра лагуны до заполнения водой и может быть заполнен бентонитом или глинистой почвой вокруг его основания.Маркер глубины поможет проверить скорость просачивания при использовании метода 5-галлонного ведра, описанного ниже, а также убедиться, что сточные воды в лагуне находятся на глубине от 2 до 5 футов, когда они используются.

    Когда дамба будет завершена, установщик заменит верхний слой почвы снаружи, сверху и в нескольких футах от внутренней части насыпи. Насыпь должна быть засеяна многолетними растениями, такими как трава, и закреплена соломенным покрытием или эрозионным покрытием для защиты почвы.

    Проверка окончательной скорости просачивания

    Существует три способа проверить конечную скорость просачивания лагуны, чтобы убедиться, что она не превышает 1/8 дюйма в день.Один из методов заключается в том, чтобы независимая почвенная лаборатория взяла образец почвы для тестирования перед заполнением лагуны. Это может быть очень дорого и оставит дыру, которая нарушит целостность лагуны. Отверстие должно быть заткнуто бентонитом или грунтом из аналогичного материала, который был удален, а затем утрамбован. Другой метод — испытание двух стволов, проводимое перед заполнением лагуны. Третий метод, тест с ведром на 5 галлонов, требует, чтобы лагуна была заполнена пресной водой на глубину 2 фута.Не сбрасывайте сточные воды в лагуну, пока не будет определена скорость просачивания.

    В методе с двумя бочками используются две бочки на 55 галлонов. Одним из них является контрольный барабан, который покажет потерю воды из-за испарения или увеличение из-за осадков. Другой — это барабан для просачивания, который показывает влияние как погоды, так и просачивания. Один конец управляющего барабана и оба конца фильтрующего барабана будут удалены. Монтажник вдавит один конец фильтрующего барабана на несколько дюймов в герметичный слой грунта отстойника и набьет валик бентонита вокруг внутреннего края барабана.Этот барабан должен быть наполнен водой и оставаться заполненным не менее двух дней, чтобы пропитать почву перед проведением испытания. Грузы, подвешенные к барабану, предотвратят его выпадение во время испытания. Верх барабана должен оставаться открытым, так как это будет препятствовать проникновению и испарению осадков, снижая точность теста. Барабан управления установлен на дне лагуны закрытым концом вниз.

    Каждый барабан наполнен одинаковым количеством воды. Каждый день в течение как минимум семи дней фиксируется разница уровней, и бочки наполняются до исходного уровня.Разница между уровнями в двух бочках будет вызвана просачиванием и не должна превышать 1/8 дюйма в день.

    Для теста с ведром на 5 галлонов лагуна должна быть заполнена пресной водой на глубину 2 фута, а уровень воды в лагуне должен быть отмечен на постоянном маркере глубины. Тогда в лагуну должны попадать только осадки. Установщик частично закопает белое пластиковое 5-галлонное ведро рядом с лагуной и наполнит его водой до отметки, отмеченной наверху ведра. Изменения уровня воды в ведре будут связаны с погодными условиями.Изменения уровня воды в лагуне будут вызваны погодными воздействиями и просачиванием. Изменения уровня воды в лагуне и ковше следует фиксировать ежедневно в течение семи дней. Как и при испытании с двумя стволами, разница между двумя измерениями будет результатом просачивания и не должна превышать 1/8 дюйма в день.

    Если просачивание превышает 1/8 дюйма в день, установщику потребуется добавить в отстойник бентонит или кальцинированную соду или осушить отстойник и установить синтетическую футеровку.

    Линия сточных вод в лагуну

    Установщик будет использовать канализационную линию диаметром не менее 4 дюймов (также известную как сливная линия или распределительная труба) от дома до лагуны. Все стыки должны быть водонепроницаемыми, так как протечки притягивают корни деревьев, которые забивают трубопровод, вызывая скопление сточных вод. Труба должна иметь грузоподъемность не менее 1000 фунтов/кв. фут. Термопластичная канализационная труба Schedule 40 с соединениями, сваренными растворителем, долговечна и проста в установке.

    Рис. 4.Лагуна сточных вод с дамбой, забором и входной трубой.

    Дно траншеи канализационной линии должно быть нетронутым грунтом, без камней, которые могут повредить линию. Идеальный наклон линии — это падение на 1/4 дюйма (минимум 1/8 дюйма) на расстоянии одного фута. Это снижает вероятность того, что твердые частицы забьют трубу.

    Линия должна иметь прочистные отверстия с плотно закрывающимися крышками через каждые 75 футов или менее, или там, где линия имеет углы более 45 градусов.Должна быть одна чистка, по крайней мере, на один фут выше самого высокого уровня воды и рядом с внешней насыпью дамбы. Прочистные патрубки могут быть тройниковыми или Y-образными, того же размера, что и канализационная линия. Очистка упрощается, когда к линии можно получить доступ в любом направлении.

    Линия должна входить в лагуну ниже поверхности воды, чтобы предотвратить замерзание и образование льда в холодную погоду, и должна проходить до центра лагуны. Установщик закрепит конец трубы на бетонной плите размером не менее 2 футов на 2 фута (Рисунок 4) .

    После укладки трубы стороны и область над трубой тщательно засыпаются и уплотняются до тех пор, пока 2 дюйма засыпки не покроют трубу. Оставшаяся часть траншеи будет заполнена и насыпана примерно на 6 дюймов, чтобы обеспечить оседание.

    Ограждение от лагуны

    Лагуна может привлечь домашних животных, детей и ничего не подозревающих взрослых, которые могут подумать, что это хорошее место для игр и даже купания. Закон штата Небраска требует, чтобы лагуну окружал забор высотой не менее 4 футов с запирающимися воротами.Большие жесткие ворота на раме с замком обеспечивают легкий доступ для скашивания и обслуживания. Забор может быть плетеной проволокой, сварной проволокой или семью нитями колючей проволоки, самая нижняя из которых находится на расстоянии 3 дюймов от земли, а другие пряди расположены равномерно на высоте 4 фута. Ограждение должно быть в верхней части дамбы или в 4 футах от основания дамбы. На каждых воротах должен быть предупредительный знак с надписью «ВХОД ЗАПРЕЩЕН — ЛАГУНА ДЛЯ СТОЧНЫХ ВОД».

    Резюме

    Лагуна является хорошей альтернативой для очистки сточных вод на участке площадью три акра и более, где септик/система сточных вод невозможна из-за скорости просачивания почвы.Лагуну можно установить в любом типе почвы при условии установки вкладыша, который не допускает просачивания более 1/8 дюйма в день. Для любой системы отстойников расстояние по вертикали между дном отстойника и грунтовыми водами или трещиноватой породой должно быть не менее 2 футов. Правильно спроектированная, построенная и обслуживаемая лагуна будет очищать сточные воды; защита окружающей среды и здоровья человека; и при этом быть незаметным или даже приятным на вид.

    Поддержка публикаций

    Частичное финансирование разработки материалов было предоставлено U.S. Агентство по охране окружающей среды, регион VII и Департамент качества окружающей среды штата Небраска в соответствии со статьей 319 Закона о чистой воде (программы, не связанные с источниками).

    Эта публикация прошла рецензирование.


    Посетите веб-сайт дополнительных публикаций Университета Небраски–Линкольн, чтобы получить дополнительные публикации. Индекс
    : управление отходами
    Системы бытовых отходов
    2001, 2004, пересмотрено в марте 2010 г.

    %PDF-1.4 % 2883 0 объект > эндообъект внешняя ссылка 2883 81 0000000016 00000 н 0000003555 00000 н 0000003718 00000 н 0000004817 00000 н 0000004882 00000 н 0000005035 00000 н 0000005188 00000 н 0000005341 00000 н 0000005495 ​​00000 н 0000005649 00000 н 0000005900 00000 н 0000006540 ​​00000 н 0000007162 00000 н 0000007351 00000 н 0000007464 00000 н 0000007579 00000 н 0000011529 00000 н 0000015525 00000 н 0000019182 00000 н 0000022749 00000 н 0000026568 00000 н 0000027066 00000 н 0000027523 00000 н 0000027990 00000 н 0000028255 00000 н 0000028507 00000 н 0000028934 00000 н 0000032499 00000 н 0000033117 00000 н 0000033146 00000 н 0000033175 00000 н 0000033584 00000 н 0000033842 00000 н 0000033871 00000 н 0000034423 00000 н 0000034822 00000 н 0000034967 00000 н 0000035109 00000 н 0000035244 00000 н 0000035552 00000 н 0000039123 00000 н 0000040184 00000 н 0000042770 00000 н 0000042946 00000 н 0000078226 00000 н 0000078502 00000 н 0000081874 00000 н 0000108332 00000 н 0000108417 00000 н 0000108488 00000 н 0000126484 00000 н 0000126911 00000 н 0000127185 00000 н 0000148089 00000 н 0000148360 00000 н 0000148742 00000 н 0000165778 00000 н 0000166038 00000 н 0000166303 00000 н 0000221747 00000 н 0000221788 00000 н 0000242280 00000 н 0000252339 00000 н 0000252437 00000 н 0000252508 00000 н 0000253003 00000 н 0000253180 00000 н 0000253446 00000 н 0000253623 00000 н 0000282794 00000 н 0000282966 00000 н 0000283075 00000 н 0000283243 00000 н 0000283314 00000 н 0000283482 00000 н 0000298445 00000 н 0000298716 00000 н 0000299013 00000 н 0000299961 00000 н 0000003318 00000 н 0000001954 00000 н трейлер ]/Предыдущая 1442435/XRefStm 3318>> startxref 0 %%EOF 2963 0 объект >поток h ΤUilG~cv mzM c/,/Ib J+ ql

    .
  • LEAVE A REPLY

    Ваш адрес email не будет опубликован.
