Схема дренажной системы: 4 вида + (инструкции, чертеж, схемы)

28.04.2023

0 Comment

Содержание

Дренаж участка: виды, схемы, системы устройства

Владельцам загородных домов, расположенных на земельных участках с глинистым или болотистым грунтом, обязательно нужно обустроить дренажную систему. Она поможет избежать заболоченности почвы, а также увеличить урожайность на участке. Рассказываем о видах и схемах дренажных систем, позволяющих уберечь фундамент дома от разрушения, а растения от вымокания.

Виды дренажа

Существует несколько видов дренажных систем, однако условно их можно разделить на две большие группы: открытые и закрытые. Рассмотрим особенности каждой из них.

Открытые системы дренажа самые простые и, как правило, представляют собой канавы глубиной 50–70 см, шириной 50 см. Они уводят воду к водосборнику, расположенному в нижней точке участка, или в придорожную канаву.

При рытье канав необходимо соблюдать уклон, чтобы обеспечить сток воды. Готовые стоки лучше накрыть специальными решетками, т. к. открытые канавы могут представлять опасность для детей и домашних животных. Вместо решеток стоки можно заполнить крупным щебнем или камнями.

Открытая дренажная система не требует проведения масштабных земляных работ

Закрытые дренажные системы делят на местные и общие. Общие — подразумевают обустройство дренажной системы на всем участке. Местные системы строят, когда необходимо защитить от воды фундамент здания или дорогу.

Местные системы бывают трех видов:

пристенные — устанавливаются на поверхности, по периметру построек в глинистых грунтах;
пластовые — закладываются в грунте под зданием;
кольцевые — устанавливаются ниже фундамента по периметру построек в песчаных грунтах.

Все элементы дренажной конструкции закрытого типа расположены под землей

От правильного расположения дренажных труб под землей зависит функциональность системы, поэтому перед обустройством дренажа закрытого типа нужно составить инженерный проект.

В зависимости от расположения дренажных труб системы делят на:

горизонтальные – используются в большинстве случаев;
вертикальные.

Для вертикальной системы потребуется насос. Это сложная и дорогая конструкция, поэтому при благоустройстве небольших земельных участков применяется редко.
комбинированные. Их целесообразно использовать в тех случах, когда только горизонтальный или только вертикальный дренаж не могут эффективно выводить воду с участка.

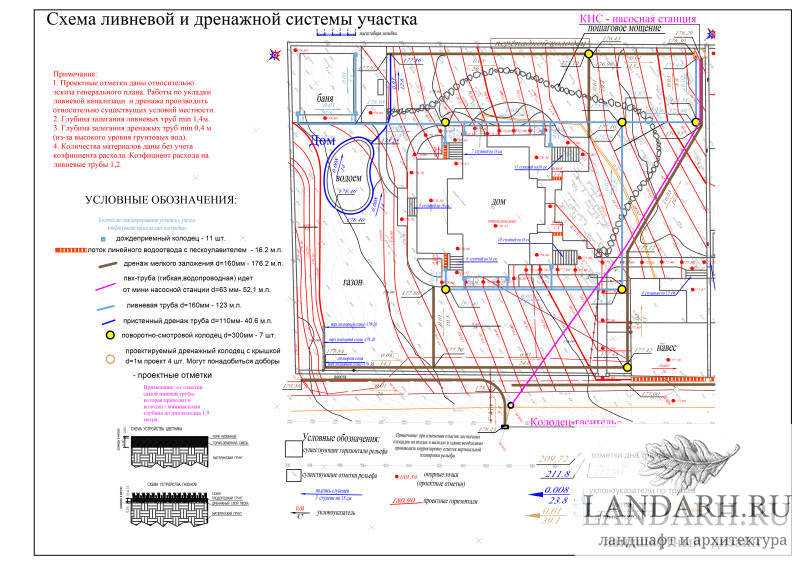

Схемы дренажных систем

Расскажем о самых простых, но в то же время очень эффективных схемах дренажа, которые помогут избавиться от лишней воды на участке.

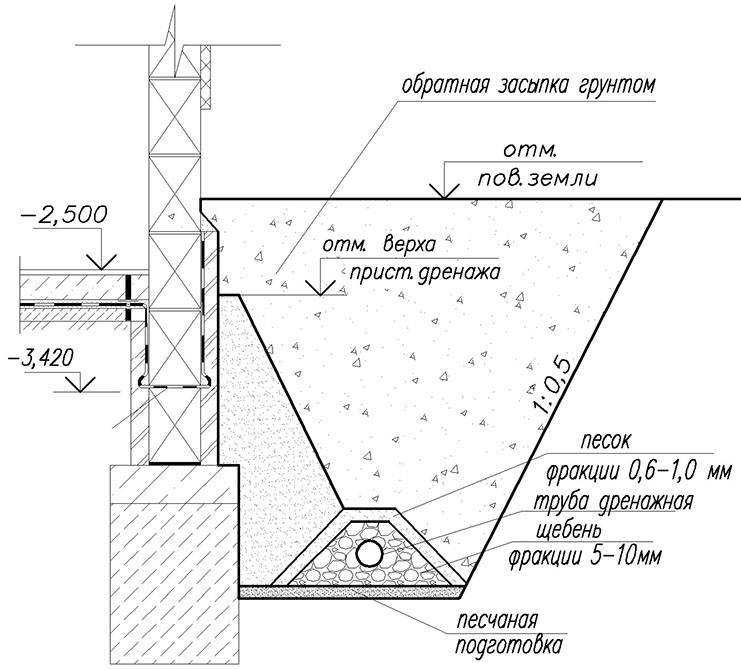

Пристенный дренаж — это одна из самых распространенных схем. Такая система станет эффективной защитой подвальных и полуподвальных помещений.

Пристенный дренаж поможет избежать отсыревания внутренней отделки и убережет от разрушения стены

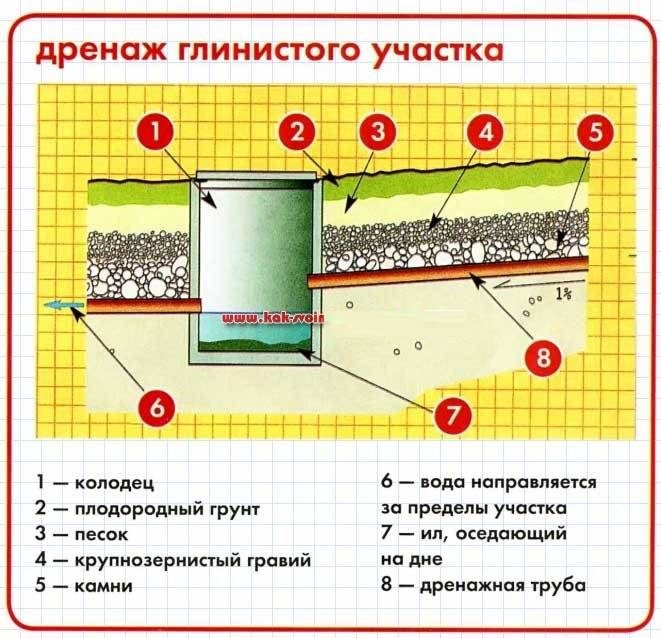

Для тех, кто привык экономно расходовать природные ресурсы или когда невозможно отводить воду в почву, подойдет схема устройства накопительного дренажного колодца. Это резервуар из пластика, кирпича или бетона, который устанавливают в самой нижней точке участка.

К колодцу ведут трубопроводы и траншеи со всей территории участка

Система устройства точечного дренажа предназначена для сбора и отвода воды с определенного места. Эта схема может быть как основной, так и дополнительной. Чаще всего такую систему устраивают под водостоками с крыши, перед дверьми и гаражными воротами, а также в местах, где расположены краны для полива участка.

Основной элемент системы точечного дренажа — дождевик

Для удаления воды с большой площади лучше использовать линейную схему дренажа. Система состоит из лотков и каналов, которые могут быть изготовлены из ПВХ, полипропилена или бетона. Лотки и каналы снабжены пескоуловителями и решетками, выполняющими защитную или декоративную функции.

Основные элементы линейного дренажа

Компания «Такси Песок» занимается продажей строительных материалов и доставляет их на объекты в Москве и Подмосковье. У нас вы можете заказать песок, щебень, различные виды грунта, а также бетон. Уточнить любую информацию можно у менеджера по телефону.

Устройство дренажной системы на дачном участке

16.07.2018

Чрезмерная сырость участка является причиной многих проблем. Так, большое количество грунтовых вод может стать причиной вспучивания мощения дорожек и тротуаров, разрушения фундаментов строений, гибели растений или выдавливания чаши бассейна из земли. Поэтому избыточную влагу с участка рекомендуется своевременно удалять, для чего можно использовать методы осушения земли. Одним из распространенных способов осушить участок является устройство на нем дренажной системы.

Современные дренажные системы

Существует несколько видов дренажных систем, выбор которых зависит от факторов переувлажнения грунта, которые доминируют на конкретном участке земли. Предварительно также проводятся гидродинамические расчеты, изыскания и проектирование дренажной системы. Современные дренажные системы используются не только для отведения лишней воды, но также и для раннего прогрева почвы весной или ее аэрации, перевода закисных процессов в окисные, структурирования почвы и улучшения ее качества.

Дренаж на дачном участке представляет собой инженерно-техническую систему, которая предназначена для сбора осадочных или подземных вод, скапливающихся в насыпном материале или грунте, а также их отвода за пределы участка. После сбора воды она отводится в коллектор, природный водоприемник или водоприемный колодец. Природным водоприемником может быть овраг или пруд, болото, придорожная канава или естественный водоем. Для устройства системы дренажа на участке используются специальные трубы, каналы с перфорированными стенками и рулонные материалы. Трубы, которые называют дрены, укладывают в траншеи на слой гравия, а все свободное пространство потом засыпают грунтом.

При выборе места для строительства дома рекомендуется заранее изучить расположение участка, чтобы определить, имеется ли лишняя влага на нем. Сделать это несложно. Сначала необходимо посмотреть, какие растения растут на этой земле в большом количестве. Если на участке преобладают лабазник, ольха, рогоз или частуха болотная, то вероятно эта земля переувлажнена. Также на участках с излишней влагой часто имеются долго непросыхающие лужи. Если рядом с участком расположены реки, пруды, болота или небольшие ручьи, то он также может быть сырым.

Участок может стать сырым уже и после его освоения. Это происходит в том случае, если подпорные стенки или фундаменты построек оказываются на пути естественного стока дождевой или талой воды. На таких участках необходимо правильно сделать дренажную систему, которая при точном выполнении всех этапов работы может служить в течение 30-50 лет.

Разработка дренажной системы

Проектирование дренажной системы помогает правильно определить расположение дренажных труб и других ее элементов, обеспечив надежное и эффективное функционирование всей системы. Дренаж необходим, если грунтовые воды расположены выше 1,8 — 2,5 метров от поверхности. Лучшим способом его устройства является общий дренаж нескольких участков или всего поселка.

При проектировании следует учитывать, что на заболоченных участках обычно требуется не только дренаж, но и применение других способов осушения земли. Для поднятия низин используют привозной грунт. В некоторых местах засыпают не всю территорию, а только отдельные холмики, например, в месте выращивания деревьев и т. д.

Разработка дренажной системы — один из важнейших этапов работы, от которого зависит эффективность действия всей системы в будущем и ее долговечность. На этом этапе важно учесть все важные моменты и нюансы, чтобы предупредить серьезные последствия. Сначала выполняются изыскательные работы, и на основе топографической съемки местности составляется и разрабатывается проект осушения территории. Также важны данные о глубине залегания вод на участке и структуре верхнего слоя. Помимо этого, на этапе проектирования дренажной системы учитываются будущие постройки на участке, расположение искусственных водоемов и других сооружений.

Повышение грунтовых вод обычно начинается весной, когда тает снег. В это время видно, нужны ли дренажные работы на участке, и какого вида систему целесообразнее установить на нем. Если местность отличается супесчаными или песчаными почвами, то грунтовые воды обычно залегают достаточно глубоко, поэтому сложные системы дренажа здесь не обязательны или вовсе не нужны. Тем не менее, отвод воды от подвалов и фундаментов на этом участке должен быть хорошим.

Состояние грунта, уровень залегания вод и другую информацию о земле можно узнать в правлении коттеджного поселка. Там имеются соответствующие данные, полученные в результате проведения пректно-изыскательных работ. Изучив эти записи, специалист с точностью может сказать, какого уровня дренаж необходим участку, и как его лучше сделать. Если же таких данных нет, то признаки переувлажнения грунта можно определить, осмотрев участок, о чем говорилось выше.

Дренажные трубы

Основным звеном каждой дренажной системы являются каналы, собирающие воду. Такие каналы могут быть открытыми или закрытыми (подземными). Открытые каналы представляют собой обычные канавы. Такие каналы нечасто используют, так как они опасны, занимают немало места на участке и делают его непривлекательным. Также за каналами открытого типа необходим постоянный уход, который заключается в укреплении их стенок, очищении и др. работах. Закрытый дренаж выполняется с помощью дренажных труб, которые могут быть изготовлены из разнообразных материалов — поливинилхлорид, полиэтилен, полипропилен и др.

Дренажные трубы могут быть двустенными или одностенными. Двустенные трубы отличаются достаточной прочностью, гибкостью и меньше засоряются. Часто трубы продают с уже готовой обмоткой, состоящей из фильтрующих материалов. Для грунтов песчаных, торфяных и супесчаных подходит геотекстильный фильтрующий материал. А для суглинистых и глинистых грунтов предпочтительнее фильтрующий материал из кокосового волокна.

Длина труб, используемых в дренажных системах, может быть разной. Также они отличаются и диаметром. Во время работы дрены распиливаются на куски нужного размера и укладываются, формируя разработанный проектом отрезок системы. Для их соединения используют дополнительные элементы — фитинги, муфты. На большую глубину рекомендуется закладывать другого вида дрены, которые не гнутся и отличаются повышенной прочностью.

Виды дренажных колодцев

Вода, собранная с участка по системе дрен поступает в дренажный колодец. Дренажные системы могут иметь такие колодцы разных видов. Также с этой целью можно использовать пожарный водоем или ближайший овраг. Дренажный колодец должен иметь объем два — три кубических метра и глубину около двух метров. На некоторых участках может потребоваться более вместительный колодец или несколько небольших колодцев, расположенных в разных частях участка. Часто системы с такими колодцами устраивают на сильно заболоченных или просторных территориях.

Воду лучше откачивать в общий дренаж, который расположен поблизости. Основное требование к такому дренажу — расположение выше уровня участка. Можно сделать стенки колодца водонепроницаемыми, чтобы собранную в нем воду потом можно было использовать для полива растительности. Колодец этого вида называется водоприемным и обычно в его конструкции предусмотрена прочная крышка.

Помимо этого, существует и другой вид дренажных колодцев — водопоглотительные. Они имеют водопроницаемое дно. Основание колодца засыпают бутовым камнем или кирпичом. Также для этого можно использовать гранитный щебень большого размера. Сверху укладывают слой геотекстиля, потом насыпают песок и в завершение — землю. Вода, которая скапливается в таком колодце, постепенно просачивается в нижние слои грунта через водопроницаемое дно.

Схема дренажной системы

Наиболее распространенной схемой дренажной системы является схема, называемая «елочка». В главную трубу такой системы из большого количества боковых дрен поступает вода, которая позже идет в дренажный колодец или просто выводится с территории. Параметры системы рассчитывают отдельно для каждого участка.

Боковые дрены обычно тоньше главной трубы. К ней они могут быть присоединены или под одним углом, или под разными. Где соединяются несколько дрен, обычно устраивают поворотные или смотровые колодцы. Они могут быть изготовлены из железобетонных форм или пластика. Эти колодцы облегчают процесс обслуживания системы, ее ремонта и служат для улавливания пески и ила из воды. Колодцы необходимо осматривать и при необходимости очищать. Также через такие колодцы промывается вся система под большим напором воды.

Технология устройства дренажной системы

Устройство дренажной системы начинается с консультации специалиста, который приезжает на участок, осматривает его, изучает данные о его структуре и дает рекомендации по выполнению дренажных работ. После этого разрабатывается проект дренажа участка, а также составляется сметная документация, заключается договор и т. д. Следующий этап технологии — это приобретение требуемых для работы материалов и инструментов и непосредственно выполненное основных работ.

Обычно дренажные работы выполняются без применения специальной техники, вручную. Так проще добиться точного выполнения работы, соблюдения расчетных параметров при передвижении земляных масс. На строительном рынке можно приобрести все. Что необходимо для устройства системы — колодцы любого вида и требуемого размера, фильтры и лотки, емкости и ливневые решетки, а также разнообразные веды дренажных труб, включая и завернутые в геотекстиль изделия.

Рекомендуется строительные работы совмещать с устройством дренажа на участке. Так, при строительстве дома с подвалом рекомендуется выполнить его пристенный дренаж на том этапе, когда имеется свободный и простой доступ к подвалу. В таком случае не придется отрывать землю у стен подвала уже возведенного строения, чтобы выполнить пристенный дренаж.

Также можно выполнить все работы и после возведения построек на участке. Однако в этом случае рекомендуется все сделать до того, как на участке проведены работы по благоустройству и озеленению территории. Также до озеленения участка лучше уложить ливневую канализацию, выполнить установку системы отвода воды из-под площадок, дорожек и т. д.

Удобно работы по устройству дренажной системы проводить летом, когда обычно уровень грунтовых вод снижается максимально. Трубы при осушении участка укладывать необходимо на глубину от 0,8 до 2,5 метров. Также необходимо защищать трубы от засорения, путем укладки фильтрующих слоев из гравия, щебня или песка. Такой слой необходим и для труб в защитном чехле. Для этого сначала укладывают на дно траншеи песок, потом щебень, а потом дренажную трубу. Сверху на трубу насыпают опять щебень, потом песок и на песок выкладывают слой плодородного грунта. Также можно верхний слой песка отделить от щебня геотекстилем.

Также дренажный канал можно сделать из труб без обмотки. В этом случае рекомендуется дрены, а также окружающие ее слои песка и щебня обмотать геотекстилем. Таким же образом можно выполнить и мягкий дренаж, т. е. щебень обмотать в трубу из геотекстиля. Дно траншеи необходимо выложить материалом, который не подвергается гниению и не пропускает воду. Технология работы заключается в укладке на дно траншеи геотекстиля, засыпании слоя щебня и закрыванию его свободными кромками геотекстиля. Такой дренаж называется мягким и он не может быть уложен под проездами или мощением.

Правильно разработав и установив дренажную систему на участке, можно предупредить большинство проблем, связанных с переувлажнением грунта, включая гибель растений, разрушение фундаментов строений, вспучивание грунта и т. д. Выполнить дренажные работы можно и самостоятельно, но предварительно лучше проконсультироваться со специалистами.

Перейти в раздел: Ландшафтные материалы и элементы благоустройства → Дренажные системы

Руководство по дренажу | Шаг 3: План + макет французского дренажа.

Шаг 3

Сначала прочтите шаги 1 и 2 нашей Руководство по дренажу

На шаге 3 вы найдете информацию о:

Схема и компоновка дренажной системы
Установка сухого бокса и французского водостока

Перфорированная пластиковая труба и дренажная плитка

На шаге 1 вы узнали «Как выявить проблемы с канализацией». Затем на шаге 2 вы узнали «Как спроектировать дренажную систему».

Теперь пришло время объединить всю полученную информацию о дренаже и найти решение. Здесь цель решить ваши проблемы с дренажем с минимальными затратами и минимальными затратами. Для достижения этой цели вы спроектируете и нарисуете ПОЛНЫЙ план дренажа , , но устанавливайте только одну или две части за раз

, чтобы увидеть, есть ли у вас проблемы с дренажем можно решить с помощью дренажной системы PARTIAL .

Сначала возьмите свой оригинальный набросок дождливого дня и хорошо перерисуйте его на чистой бумаге. Также освежите информацию на шаге 2. Дополнительные ссылки в следующем тексте будут привести вас к дополнительным инструкциям и советам о том, как построить или установить дренажные элементы.

В приведенном ниже примере справа показано, как создать схему дренажа двора.

Мы будем использовать этот пример дома на угловом участке, где есть проблема с дренажом в боковом дворе и отдельный дренаж. выпуск во дворе у тротуара.
См. диаграмму ниже…

На нашем эскизе этого дома проблемы типа Озера Водосточной трубы помечены цифрой 1, районы Болота на сырой лужайке помечены цифрой 1.

2, а дождливые реки, созданные из переполненных болот на лужайках, помечены цифрой 3 везде, где они собираются и текут. Обратите внимание, что рядом с подъездной дорожкой была область, где дождевая вода, стекающая с подъездной дороги, быстро скапливается, и она помечена как также как 1.

В этом примере каждый 1 соединен линией с любым 2, который он питает, и каждый 2 соединен линией с любым 3, который он питает. На этой схеме показаны расход дождевой воды.

На следующей диаграмме показано расположение дренажных труб для ПОЛНОЙ установки дренажа

Обратите внимание, что расположение дренажных линий смещено от деревьев, чтобы избежать корней. Также обратите внимание, как все трубы прямые, а соединительные трубы пересекаются под углом 90 или 45 градусов. Это потому, что есть только Доступны соединители 90 и 45 градусов для жесткой пластиковой дренажной трубы.

См. диаграмму ниже…

Нажмите на ссылку, чтобы прочитать, почему я это делаю НЕ рекомендую гибкая гофрированная перфорированная пластиковая дренажная труба а также обязательно прочтите почему в некоторых Т-образных соединениях, показанных здесь, используются разъемы под углом 45 градусов.

Помните, что хотя здесь показана полная схема дренажной системы, цель для любого Используя свои собственные силы и деньги, установить как , так и системы, которая решит проблему дренажа.

План ПЕРВОЙ части дренажной системы, которую мы установим

Наиболее серьезной проблемой на приведенных выше схемах дренажа является вода, которая скапливается прямо рядом с фундаментом спереди площадка. При проверке уклона земли в этой области мы обнаруживаем, что она слишком плоская и поэтому должна быть надстроена, чтобы получить воду отвести от дома. Вторым заметным моментом является большая длина дренажа, необходимая для выхода из влажной зоны 2. в боковом дворе выйдите на сухую территорию.

Чтобы свести к минимуму наши затраты на земляные работы и материалы, мы сначала попробуем два небольших дренажных проекта…
См. схему ниже…

ПЕРВОЕ: В боковом дворе мы установим только половину французской дренажной системы и пару небольших сухих колодцев, чтобы посмотреть, исправит ли это проблема дренажа. СОВЕТ: оставшуюся землю можно использовать для второго этапа.

ВТОРОЕ: Во дворе мы решим проблему с уклоном фундамента. Мы также попробуем установить несколько независимых сухие колодцы вдоль пути предложенного французского водостока, чтобы увидеть, справятся ли они с проблемами Soggy Lawn Swamp.

Хотя на этом рисунке этого не видно, дренажные трубы, обслуживающие участок 1 в боковом дворе, включают короткие вертикальные трубы, которые поднимаются прямо вверх из подземного трубопровода, чтобы принять водосточную трубу и поверхностный сток для Участка 1 рядом с дорога. Эти вертикальные трубы также обеспечивают доступ к дренажной системе, если когда-либо потребуется очистка типа Roto-Rooter.

Нажмите здесь, чтобы перейти к шагу 4 — «Результаты системы частичного дренажа» — посмотреть, как работает система частичного дренажа.

Домашняя дренажная система — Основы домашней дренажной системы

Дренажная система дома

Полное руководство по дренажной и канализационной системе дома

Дренажная система дома является важным компонентом водопроводной системы дома. Эффективная дренажная система необходима для здорового образа жизни жителей.

Канализационная система дома состоит из сети дренажных труб, смотровых колодцев, смотровых колодцев и других канализационных приспособлений, предназначенных для безопасного отвода сточных вод, образующихся в результате хозяйственной деятельности.

Дренажная система дома состоит из трех типов дренажных труб. Первый тип дренажной трубы называется канализационной трубой или канализационной трубой. Второй тип дренажной трубы называется шламовой трубой, а третий – вентиляционной или просто вентиляционной трубой.

В жилых квартирах в основном образуются два типа сточных вод. Первый тип сточных вод, образующихся на кухне, не содержит вредных бактерий.

Однако второй вид сточных вод (сточные воды), образующихся в ванной и уборной, содержит отходы жизнедеятельности человека, содержащие некоторые вредные элементы.

Домовая канализация предназначена как для удаления отходов, так и для безопасного сброса в городскую канализацию, расположенную за пределами территории здания. Вентиляция дренажной трубы – еще один важный аспект конструкции.

Эта статья представляет собой превосходный всеобъемлющий источник информации о том, как работает домашняя дренажная система. Мы также подробно обсудим другие важные компоненты домашней дренажной системы, такие как люк, смотровая камера, водосточная ловушка и типы дренажных труб.

Давайте сначала разберемся с терминологией, связанной с домашней канализацией и канализационной системой.

Полное руководство по сборке дренажной системы дома

Дренажная система дома

Полное руководство по домашней сантехнике своими руками

Содержание

Вторая труба дренажной системы называется канализационной трубой. Канализационная труба несет сточные воды из унитаза. Эти сточные воды называются сточными водами, которые содержат отходы жизнедеятельности человека (экскременты).

Канализационная труба, по которой проходят сточные воды, напрямую связана с смотровой камерой. Принимая во внимание, что шламовая труба соединяется с дренажной системой через другую ловушку среднего размера, называемую овражной ловушкой. №

Трубы дренажной системы предназначены для отведения двух видов сточных вод. Эти две трубы известны как канализационные (почвенные) трубы и канализационные трубы. Третья труба – это вентиляционная труба, называемая просто вентиляционной трубой.

Некоторые из наиболее часто используемых слов включают канализационную систему, канализационную линию, канализационную трубу, канализационную трубу, сантехнические ловушки, люк, смотровую камеру, канализационную трубу, ливневую воду, овражную ловушку, перехватывающую камеру и муниципальную канализацию.

Термин канализационный трубопровод используется в контексте муниципальной дренажной системы. Канализационная линия представляет собой дренажный трубопровод, предназначенный для отвода сточных вод от жилого населенного пункта.

Канализационные сточные воды с человеческими отходами выделяют много вредных вредных газов. И поэтому канализационная система должна иметь достаточную вентиляцию, чтобы обеспечить безопасное прохождение зловонных газов, не причиняя неудобств жильцам.

Городской дренажный канализационный трубопровод вдоль обочины дороги находится на достаточной глубине (минимум 6 футов) ниже уровня земли. Это необходимо для предотвращения обратного потока в канализационную трубу жилого дома.

Ловушка-ловушка — это необходимое сантехническое приспособление, которое предотвращает попадание грязных газов из канализации в канализационную линию дома. Перехватывающая ловушка также обеспечивает доступ для устранения любого засорения на этом важном перекрестке.
