Армирование плиты перекрытия, как правильно делать, полезные советы.

Полезные советы при армировании плит будут пустым звуком, если не изучить и понять базовые принципы армировки. Любая схема армирования для пустотелых или сплошных плит основана именно на данных принципах. Мы подскажем, как правильно сделать армирование для различных видов плит перекрытия.

Содержание

• 1 Назначение плит перекрытия
• 2 Схемы армирования, виды
• 3 Плиты перекрытия, какие виды существуют
  • 3.1 маркировка
  • 3.2 виды
• 4 Базовая схема армирования плит
  • 4.1 обязательное армирование
  • 4.2 правила армирования
  • 4.3 стыки соединения
• 5 Делаем армирование плиты монолитной
• 6 Армирование пустотной (многопустотной) плиты

Назначение плит перекрытия

Общепринятым железобетонным изделием, предназначенным для обустройства перекрытий межэтажных или между подвалом и 1 этажом, являются плиты перекрытия.

Для придания прочности при производстве данного вида изделий используют твердый и легкий бетон, усиленный арматурой. В процессе армирования монолитной плиты перекрытия изделие приобретает улучшенные качества: устойчивость к нагрузкам, огнестойкость и долговечность. Срок эксплуатации армированной плиты перекрытия достигает нескольких десятилетий.

Кроме строительства, существующие виды ЖБИ плит перекрытия используют для возведения сооружений теплотрасс и панелей коммуникационных.

Схемы армирования, виды

В процессе монтажа плиты перекрытия могут приобретать положение опоры по контуру, свободное опирание или иметь защемление на опорах. В любом случае монтажа необходимо произвести расчет армирования плиты перекрытия.

Расчетные схемы армирования предназначены для балочных и многопролетных перекрытий.

Для балочных плит и усилий, действующих в одном направлении, относят схемы:

•        консольные (защемление плиты в одной кромке)

•        однопролетные  разрезные

•        многопролетные.

Согласно нормативным документам, к балочным плитам перекрытия относят прямоугольные плоские равномерно нагруженные плиты. Опирание плит может быть по контуру, по двум противоположным сторонам либо по защемленным 3-4 сторонам в зависимости от соотношения пролета.

Для многопролетных неразрезных плит существуют свои расчетные схемы армирования, отвечающие требованиям нормативных документов:

•        СНиП 52-01-2003 «Бетонные и железобетонные конструкции»

•        СНиП 3.03.01-87 и ГОСТ Р 52086-2003.

Для расчета определения типа армирования, полезных нагрузок и длины плит используют специальные графики и таблицы.

Для расчета схем армирования существуют специальные программные расчетные комплексы (LIRA). Рассчитать собственноручно подобную схему без базовых знаний расчетчика достаточно сложно.

Плиты перекрытия, какие виды существуют

маркировка

Отличить категорию плит перекрытия позволяет стандартная маркировка, которая является основным критерием при выборе изделия. Смысловая аббревиатура обозначает тип изделия:

•        плита перекрытия (ПК)

•        внутренний настил (НВ)

•        плита настила облегченная (ПНО).

Цифры, идущие после буквенной аббревиатуры, обозначают габаритные размеры плиты, указанные в дециметрах.

виды

Различают следующие виды плит перекрытия:

•        сплошные (монолитные)

•        пустотелые (пустотные)

•        специального назначения.

Сплошные железобетонные плиты (П) используют при создании перекрытий в жилых и общестроительных сооружениях. Например, плита П-48-12-22-8АТ5 толщиной 220 мм весом 2,65 т. За счет значительной массы монолитная плита перекрытия обеспечивает при монтаже необходимую звукоизоляцию.

Пустотные (ПК) плиты перекрытия имеют пустоты круглой или овальной формы. У плит с пустотами круглыми стандартная высота равна 220 мм. Пустотные плиты выпускают следующих размеров: ширина 100, 120, 150 мм.

Вот так выглядит обозначение наиболее используемой плиты:  ПК45-12-8 весом 1,58 т.

Базовая схема армирования плит

Схема армирования зависит от вида изделия из железобетона, но общие принципы и базовая схема армирования должны быть заложены. Это обусловлено идентичным методом работы всех ЖБИ конструкций – нагрузка происходит сверху и распределяется вниз на всю площадь плиты покрытия. Основной рабочей нагрузкой арматуры является нижняя, а на верхнюю часть приходится сжимающая нагрузка. Нижняя часть арматуры испытывает значительное растяжение.

Базовое стандартное армирование плит состоит из элементов:

в нижней части

•        рабочих стержней арматуры

в верхней части

•        рабочих стержней, подставки для катанки, перераспределяющего армирования.

Для справки: диаметр рабочих стержней для обеих частей одинаковый.

обязательное армирование

Подскажем, что обязательному армированию подлежат:

•        середина плиты

•        ореолы скопления нагрузок

•        места касания плиты с опорами

•        места соприкосновения с технологическими отверстиями.

правила армирования

Армирование плит перекрытия выполняют согласно технологическим требованиям:

•        напряженная сетка плиты

•        пролеты, имеющие длину более 8 м.

стыки соединения

При использование многопустотных плит перекрытия в качестве диафрагмы жесткости, особое внимание уделяют стыкам соединений. Армирование играет важную роль и не допускает смещение плит по горизонтали. Стыки по длине плиты воспринимают срезающие усилия.

Продольные стыки существуют между краями плит пустотных и балками, идущими параллельно перекрытию. Для продольных стыков характерна передача усилия среза в плоскости перекрытия. Напрашивается вывод, как правильно делать армирование в мудреных схемах?

Делаем армирование плиты монолитной

Мероприятия по армированию производят после сооружения опалубки. Между арматурной сеткой (верхней и нижней) закладывают вертикальные разделители. Для этого используют крюки или петли, которые в местах опирания перекрытия усиливают Г или П-образными элементами. Усиление производят по всему контуру плиты, при этом основная нагрузка передается нижнему слою.

Поэтому нижний слой арматуры должен быть мощнее. Усилению подлежат верхний пояс арматуры, а нижний в середине, при соблюдении неразрывности стержневого ковра. По всей площади фиксируют вилки для укладки ригелей. Затем на стойки выкладывают ригели направляющие и подпорные, на которых будет расположена обшивка горизонтальной опалубки и монтаж дощатых ограждений.

Образованная система должна исключить содержание зазоров или щелей. Получившиеся зазоры заполняют монтажной пеной. Мелкие щели после бетонной заливки будут заполнены щебнем.

Армирование пустотной (многопустотной) плиты

Армирование многопустотных плит начинают с создания наглядного чертежа. Каркас армирования изготавливают из стальной проволоки и стержневой арматуры, в некоторых случаях используют канаты.

Усиление производят по схеме, аналогичной армированию монолитной плиты, почти как в этом видео.

Армирование плит перекрытия

Железобетонное изделие подвергается нагрузкам на сжатие, растяжение, изгиб и кручение. Бетон хорошо работает на сжатие, хуже — на кручение и изгиб. Чтобы уложенная плита не разрушилась под воздействием своего веса и нагрузки от верхних этажей и кровли, её армируют напрягаемой или ненапрягаемой арматурой и проволочными сетками.

Армирование пустотных плит ПК и ПБ

Пустотные железобетонные плиты ПК и ПБ армируют двумя способами. У каждого есть достоинства и недостатки. Для армирования плиты перекрытия ПК длиной менее 4,2 м используют сетчатый каркас. Это экономически оправдано. При большей длине изделий выполняют армирование преднапряженной арматурой.

Элементы конструкции при сетчатом армировании:

• верхняя сетка, состоящая из стальной проволоки класса ВР-1 диаметром 2 или 3 мм;
• нижняя сетка, смонтированная из стержней диаметром от 8 до 12 мм, класса АIII;
• 2 вертикальные сетки по боковым сторонам, усиливающие торцы, на которые приходится нагрузка, создаваемая несущими стенами.

Достоинства способа в том, что изделие противостоит основным усилиям на прогиб и незапланированным нагрузкам на торцы.

Преднапряженное армирование пустотной плиты выполняют сеткой и отдельными стержнями АтV, напрягаемыми электротермическим способом. По краям и в середине плиты монтируют сетки, призванные обеспечить сопротивление боковым нагрузкам. Для восприятия нагрузок на продавливание предусмотрены вертикальные сетки.

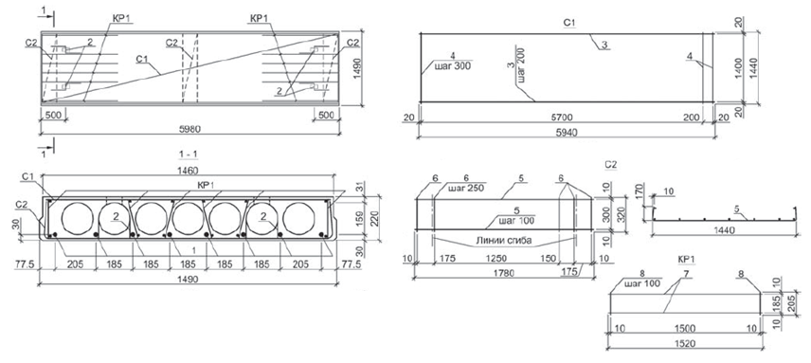

Рис. 1. Армирование пустотной плиты перекрытия: чертёж

Армирование стендовых панелей ПБ

ЖБ плиты ПБ производятся безопалубочным способом с использованием большого количества чертежей и серий, поэтому схемы армирования различаются. Есть несколько общих моментов:

• независимо от длины плиты, выполняют армирование преднапрягаемыми стержнями;
• верхнюю поверхность (нерабочую) усиливают прутьями, которых может быть от 2 до 6, в зависимости от марки изделий;
• в нижней части плиты помещают канаты 12к7, 9к7 или пучки проволоки ВР-II диаметром 5 мм.

Непосредственное влияние на несущую способность оказывают характеристики нижней армирующей конструкции. У такого армирования плиты перекрытия есть недостаток: при попытке проделать отверстие в плите или разрезать её может произойти так называемый «прострел струн», когда преднапряженные стержни срываются, и изделие теряет прочность.

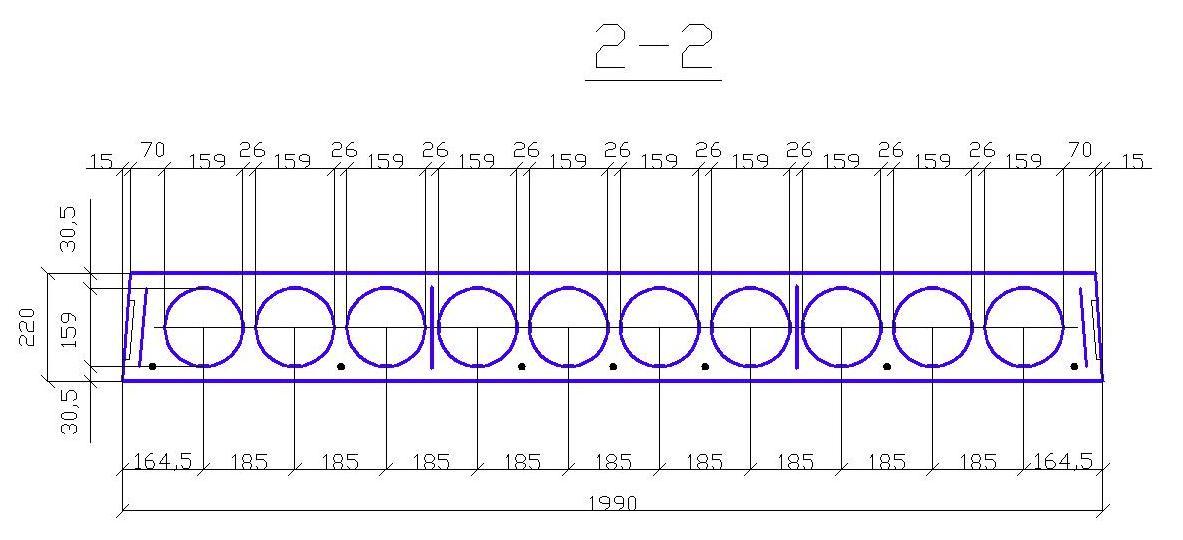

Рис. 2. Расположение верхней и нижней армирующей сеток

Армирование ребристой плиты

Ребристые плиты перекрытия армируют в соответствии с серией Серия ИИ-04-4 (выпуск 6). Основные моменты, которые нужно учитывать:

• данные в рабочих чертежах приводятся с учётом веса плиты;
• рабочая арматура — напрягаемая электротермическим способом, стержневая, из стали классов А1У, АIIIВ, Ат1У и АтУ;
• серия регламентирует минимальное значение предварительного напряжения рабочей арматуры для каждого класса стали;
• конструктивное армирование выполняют в виде каркасов и сварных сеток из стали классов В-I и А-II;
• конструкция и расположение закладных соответствуют ГОСТ 23279-2012;
• для подъёма плиты предусмотрены 4 монтажные петли из горячекатаной арматурной стали класса А-I.

На чертежах показана схема армирования ребристой плиты перекрытия ПГ6. 3 (б) — поперечное крайнее ребро, 3 (в) — поперечное среднее ребро.

Рис. 3 (а). Продольное ребро

Рис. 3 (б). Поперечное крайнее ребро

Рис. 3 (в). Поперечное среднее ребро

Правила и этапы армирования

При армировании пользуются чертежами, построенными с учётом таких факторов: габариты плиты, толщина перекрытия, расположение усилений, шаг сетки и другие характеристики армопояса. Монолитные и многопустотные плиты воспринимают нагрузки на сжатие и растяжение. В целом плита будет работать на излом, поэтому в конструкции предусмотрены два армопояса: верхний и нижний. Арматура принимает на себя растягивающие воздействия, а бетон выдерживает сжимающие.

Для армирования применяют только неразрывные прутья. Расчёт толщины и шага выполняют согласно требованиям действующих СНиП. Сетки используются готовые, сваренные, или их вяжут вязальной проволокой.

Если необходимо использовать не цельные стержни, а сегменты, их соединяют с перехлёстом, который должен быть не менее 40*d, где d — диаметр стержня. Толщина плиты для помещений с пролётом до 6 м составляет не менее 20 см. Стержни в армопоясе — горячекатаные, диаметром 8-12 мм, из стали класса АIII. Детальные параметры содержатся в рабочих чертежах.

Этапы армирования:

• Выполняют расчёт толщины плиты. Она должна быть не меньше максимальной длины пролёта, разделённой на 30, и не меньше 1,5 дм. Пример: если пролёт имеет длину 6 м, толщина изделия составит 200 мм.
• Собирают и устанавливают опалубку, вяжут каркас. Конструкция включает верхнее и нижнее армирование и дополнительные элементы. Пояс усиления выполняют из прутьев 8-14 мм, класса АIII или другого, предусмотренного стандартами.
• Элементы соединяют в единое целое отожжённой стальной проволокой диаметром от 1 до 1,5 мм.
• Выполняют вязку нижнего армопояса с шагом 200х200 мм (в общем случае). Продольные прутья помещают на дистанцирующие элементы на расстоянии 200 мм друг от друга, поверх них укладывают поперечные элементы.
• Для присоединения верхнего каркаса по площади армопояса распределяют дистанцирующие элементы. В местах пересечения и по периметру выполняют вязку.
• Аналогично нижнему армированию выполняют верхнее. Сетку присоединяют к дистанцирующим элементам, после чего получают каркас, готовый к заливке.

Элементы, которые называют дистанцирующими, необходимы для обеспечения достаточной толщины защитного слоя бетона. Арматура не должна выходить наружу ни с какой стороны. В общем случае защитный слой имеет толщину не менее 1 диаметра стержня. На производстве для вязки используют автоматические пистолеты и полуавтоматические клещи.

Если выполняется соединение методом электродуговой сварки, шов должен быть в виде точки, затрагивающей тело стержня по минимуму. В противном случае соединение получится слабым.

Армирование предварительно напряженной плиты углепластиковой пленкой

Реконструкция опасных зданий и выбор способов армирования D, включены в проект реконструкции опасных зданий, в которых две части C и D используют предварительно напряженный пол из поликарбоната. Размер пустотелой плиты: L. B. H = 3300 * 600 * 100 мм, класс прочности бетона C25, проволока из низкоуглеродистой стали 6 < 10. Однако из-за недостаточного распределения предварительного напряжения стальной проволоки (коэффициента армирования) в процессе производства снижается предельная несущая способность (изгибающий момент) и увеличивается прогиб. Конструкция допускает прогиб L0_200, т.е. менее 15 мм. Измеренный прогиб до армирования 17-18 мм, что слишком много. Ввиду того, что пол уложен, выбирают способ армирования.

Ввиду отсутствия напрягаемой стальной проволоки в напрягаемом фальшполе проанализированы и выбраны несколько схем армирования по их характеристикам. Решите выбрать метод липкой ткани из углеродного волокна.

Ткань из углеродного волокна представляет собой новый тип композитного материала. Он широко используется в армировании строительных конструкций из-за его превосходных свойств, таких как легкий вес, высокая прочность, высокий модуль упругости, коррозионная стойкость, удобная конструкция, экономия времени и труда.

Бетон, армированный углеродным волокном (CFRP) — это новая технология, широко используемая в бетонных конструкциях, которая является быстрой и надежной. И ткань из углеродного волокна легкая, ее плотность составляет 1/4 стали, а ее прочность на растяжение примерно в 15 раз превышает предел текучести стали Q235. Обертывание листа из углеродного волокна может улучшить характеристики деформации высокопрочного бетона, значительно увеличить жесткость элементов и достичь цели уменьшения прогиба. Это идеальный материал для усиления нормальной части предварительно напряженного пола изгибаемыми элементами.

Технический принцип армирования и усиления предварительно напряженной плиты перекрытия из углепластика не включен в Техническую спецификацию на армирование бетонных конструкций, поскольку армирование и усиление предварительно напряженной плиты перекрытия углепластиком является новой технологией. В этой статье в основном обсуждается принцип мер по устранению чрезмерной деформации, вызванной недостаточным усилением исходного компонента.

Направление склеенного листа углепластика параллельно направлению оси преднапряженного полого пола. Усиленные элементы показаны на рис. 1

Порядок строительства и технические моменты

(1) Поверхность базового слоя бетонных элементов должна быть отполирована и очищена, а прочность базового слоя должна быть больше или равна 20 МПа, чтобы для предотвращения шелушения.

(2) При усилении пластины за счет изгиба углепластик доходит до конца пластины насколько это возможно. Принята схема многополосной плотной ткани с тканью из углеродного волокна.

(3) Поперечная прижимная полоса тип листа из углеродного волокна должна быть установлена ​​в конце длины удлинения листа из углеродного волокна и с обеих сторон точки действия сосредоточенной нагрузки, а количество связующих слоев листа из углеродного волокна должно быть равно одному слой, чтобы в полной мере использовать его функции.

(4) Когда требуется перекрытие углепластика вдоль направления действия силы, длина перекрытия должна быть не менее 150 мм, а места перекрытия каждого слоя располагаются в шахматном порядке.

(5) Приемка на месте после завершения строительства в основном предназначена для оценки качества связи между углепластиком и бетоном. Если площадь соединения составляет менее 90%, соединение будет недействительным и его необходимо будет построить заново.

Комментарии к эффекту армирования

На основе вышеизложенных принципов выполняется расчет армирования элементов. Согласно формуле (4) осуществляется преобразование площади листа из углеродного волокна. После усиления на элементах проводится серия испытаний, и достигается идеальный эффект значительного увеличения жесткости и контроля прогиба в допустимом диапазоне.

После армирования фактическая несущая способность элементов увеличивается на 18 % по сравнению с расчетным допустимым значением и достигает 11,68 кН/м2.

Пустотные плиты — AB «AKSA» ​​gelžbetonio gaminiai

AB «Aksa» производит многопустотные плиты для жилых, административных и промышленных зданий. Железобетонные плиты предварительно натянуты на протяжении 90 м. длину подставки, а затем пластины нарезаются поперек до нужной длины. Производство накладных плит AKSA обеспечивает их исключительно гладкую поверхность, что снижает затраты на последующую отделку. Железобетонные плиты снабжаются специальными крышками с забитыми торцами пластин, что облегчает сборку. Стандартная ширина железобетонной плиты 1200 мм. При необходимости могут быть предложены узкие железобетонные плиты – при нарезке отрезков шириной 1200 мм. Длины продольной резки по узким плоскостям руководствуются тем, что несущая способность панели не меньше прочности стандартного поперечного сечения соответствующего типа, а арматура плиты расположена симметрично. Ширина более узких пластин не должна превышать пределы определенных интервалов:

Предварительно напряженные армированные пустотелые плиты уже более 50 лет широко используются во всем мире для сборных плит.
