Мансардная крыша своими руками — чертежи, инструкции, советы

Содержание

1. Особенность мансардной крыши
2. Проектирование
3. Односкатная
4. Двухскатная
5. Ломаная двухскатная
6. Мансардная с выносными консолями
7. Двухуровневая мансарда
8. Формы крыш
9. Ломаная мансардная крыша
10. Вентилируемые и не вентилируемые крыши
11. Некоторые проекты мансардных крыш
12. Технология строительства мансардной крыши своими руками
13. Проведение работ
14. Установка стропильной системы
15. Установка утепления
16. Особенности стропильных систем мансардных крыш

Разберёмся в том, что именно мы называем мансардой сегодня. Согласно строительным правилам, действующим в наше время, речь идёт о помещении на чердаке, часть фасада которого образуется поверхностью крыши.

Причём, если рассматривать линию пересечения стен фасада здания и поверхности крыши, то её высота над уровнем пола должна не превышать полутора метров.

Особенность мансардной крыши

Для их проектирования существует широкий спектр возможных решений. При этом нужно помнить, что одной из основных особенностей мансарды является то, что имеется два участка ската крыши. Один из них является более пологим, другой — с более сильным наклоном.

Кроме этого, желательно, чтобы высота вертикальной части стены была больше одного метра. Это даст возможность ощущать себя в таком помещении гораздо более комфортно, чем в противоположном случае.

Проектирование

Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

Односкатная

Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

Двухскатная

Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.

Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.

Ломаная двухскатная

Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.

Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

Мансардная с выносными консолями

Здесь мы рассмотрим более сложную геометрию.

Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

Двухуровневая мансарда

Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.

Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

Формы крыш

В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.

Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.

Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.

Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.

На следующем рисунке наглядно продемонстрированы некоторые их типы.

Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

Ломаная мансардная крыша

Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых — это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?

По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям — больше. Поясним сказанное рисунком.

Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.

На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны — это часть потолка верхнего этажа здания.

С другой стороны, на этих балках монтируются остальные элементы конструкции:

• Стойки — вертикально расположенные элементы, которые служат опорой.
• Прогоны расположены вдоль мансарды.
• Наслонные стропила — это наклонная основа для настила.
• Поперечные балки служат для мансардных перекрытий.

Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.

Здесь показаны ещё несколько важных элементов стропильной системы:

• Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
• Висячие стропила. Они расположены в верхней секции крыши.
• Затяжка служит для увеличения прочности всей конструкции.
• Подкосы являются дополнительной опорой для наслонных стропил.

Вентилируемые и не вентилируемые крыши

Стропильная система — это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.

Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.

На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них — обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.

К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.

Некоторые проекты мансардных крыш

Расскажем, как могут выглядеть мансардные крыши в наиболее распространённых случаях.

Здесь приведена конструкция для двухскатной мансардной крыши. Вот ещё одна схема, которая соответствует двухскатной ломаной.

Если она четырёхскатная, то это позволяет отвести для мансарды больше свободного пространства. Вот принципиальная схема стропильной системы для них.

На приведённой схеме показана стропильная система, которая может быть применена при проектировании. Далее покажем ещё один пример четырёхскатной (вальмовой) крыши.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

• Сделать самому.
• Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

• создание каркаса,
• обустройство кровли.

Для проведения работ потребуются различные материалы:

• Деревянный брус различного сечения.
• Доски толщиной 3-4 см и шириной 15 см.
• Кровельный материал (шифер).
• Утеплитель.
• Пароизоляция.
• Гидроизоляция.
• Гвозди на 80 мм.

Потребуются также инструменты для работы:

• Острый нож.
• Молоток.
• Топор.
• Строительный степлер со скобами.
• Отвес.
• Рулетка.
• Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации. В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме.

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

• вес стропил и балок,
• вес утеплителя,
• вес гидроизоляции,
• вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Проведение работ

Установка стропильной системы

Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

На первом этапе нужно установить мауэрлат.

Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.

Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.

Установка утепления

Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

• Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
• Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
• Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
• Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
• Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.

Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.

При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

Особенности стропильных систем мансардных крыш

Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.

Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.

Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.

Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.

Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы.

Стропильная система мансардной крыши: устройство, схемы, монтаж

Устройство мансардной крыши позволяет ощутимо увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство нередко пугает домашних мастеров слишком сложным и трудоемким процессом.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

• Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
• Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые технологии сооружения стропильных каркасов для скатных крыш:

• Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
• Висячая. В соответствии с ней строят только верхнюю часть конструкции.

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник.

«Классикой жанра» по праву считается пятиугольная схема стропильной системы мансардной крыши со стойками-подпорками, образующими стенки внутреннего помещения. Ее разрез условно делится на простейшие геометрические фигуры. В центре прямоугольник, по бокам которого расположены два зеркально развернутых прямоугольных треугольника, сверху равносторонний треугольник.

Стандартная мансардная конструкция

Наслонные стропила нижней части конструкции опираются внизу на мауэрлат, а верхней пяткой на правый или левый прогон. Часть каркаса мансардной крыши, венчающую сооружение, выполняют висячие стропильные арки. Их дополняют бабкой-подвеской посредине, если им предназначено перекрывать пролет более 3м. Бабку нельзя соединять с затяжкой арки врубкой, как опорную стойку. Ее работа заключается в предотвращении провисания затяжки – это не опора, а подвес.

Подпорки-стойки наслонных стропилин нижней части опираются через лежень на перекрытие. При необходимости увеличить устойчивость под подпорки монтируют подкосы. С лежнем и прогонами стойки соединяются врубками, места соединения дублируются металлическими уголками и зубчатыми пластинами. Если перекрытие бетонное, под лежень подстилается битумная гидроизоляция. Лежень может быть уложен не на перекрытие, а на кирпичные столбики или на выравнивающие доски. При устройстве мансарды по деревянному перекрытию можно вообще обойтись без лежня и врезать стойки непосредственно в балки.

На довольно крутые нижние части скатов мансардных крыш практически не действует снеговая нагрузка, осадки ведь на них не задерживаются. Однако у круто установленных стропилин есть другая беда — порывистые ветра будут стремиться перевернуть и сорвать крышу. Поэтому к креплению системы к мауэрлату отнестись нужно очень серьезно. В мансардной ситуации к стенам скрутками привязывается каждая стропилина, а не через одну, как у обычных скатных конструкций.

Способ выноса стропил за линию стены

Нередко бывает, что запланированная мансардная конструкция формирует слишком узкое внутреннее пространство. Его можно расширить путем выноса стропильных ног за пределы стен. Т.е. опираться стропильная нога будет не на мауэрлат, а на балки верхнего перекрытия. Этот случай по идее вообще не нуждается в мауэрлате. Зато усиливающие подкосы в схеме с выносом стропилин применяют беспрекословно, потому что под крайней частью боковых треугольников никакой опоры нет совсем.

Установку мауэрлата можно упразднить, а вот заливка монолитного ж/б пояса для крепления балок к кирпичным стенам весьма желательна. Балки перекрытия к монолитному поясу крепятся анкерами, в них врубаются опорные стойки максимум на 1/3 толщины бруса. Важный момент: вынос стропилин за стену просто обязан сформировать карниз для деревянных домов шириной не менее 0,5м, для бетонных и каменных минимум 0,4м.

Технология сооружения стропильной конструкции с выносом стропильной ноги за стену:

• Устанавливаем крайние балки перекрытия, определяющие контур карнизных свесов. Т.к. перекрытие будет нагруженным, сечение балок принимаем от 150×200мм. Если при укладке стартового бруса выявится, что стены не формируют идеальный прямоугольник, стремимся изменением положения балок исправить огрехи.
• По натянутым между закрепленными крайними балками шнуркам укладываем и фиксируем остальные бруски. Контролируем высоту и шаг укладки балок перед креплением. Расстояние между элементами перекрытия равно шагу между стропильными ногами. Для утепленных крыш оптимальный шаг установки стропилин 0,6м, потому что он равен ширине плиты теплоизоляции. Если стропила будут монтироваться с подобной частотой, их можно сделать из доски 50×150мм.
• От левого и правого края откладываем расстояние, равное длине короткого катета прямоугольного треугольника. В отмеченных точках аккуратно стамеской выбираем гнезда на треть высоты балки под крайние опоры.
• Изготовим опоры путем вытески шипов. Их нужно сделать по размерам выбранных гнезд. Для изготовления угловых опор подойдет брус сечением 100×150мм, из него же следует сделать две несущие опоры для фронтонных сторон крыши. Под рядовые стойки достаточно бруса 50×100 мм. Материал для опорных элементов должен быть длиннее проектной высоты на длину шипа, но лучше на 10см на случай ошибок при стеске.
• Устанавливаем угловые стойки и скрепляем их временными распорками. Соединяем стойки шнуркой.
• По шнурке отвесом выверяем в балках точки выборки гнезд под рядовые опоры и выбираем указанные отверстия.
• Устанавливаем рядовые стойки и две несущие опоры в центрах фронтонов мансарды.
• На установленные опоры укладываем прогоны — доски сечением 50×150мм. Крепим прогоны уголками. Необязательно использоваться столько же гвоздей, сколько в уголках отверстий. Достаточно двух-трех на каждую плоскость. В результате укладки доски получается каркас стен будущей мансарды.
• Соединяем установленные друг против друга опоры брусками, прикрепив их к прогонам уголками. Эти элементы будут выполнять функцию ригелей, работающих на растяжение. Потому для их изготовления потребуется пиломатериал 1го сорта сечением 100×150мм. Под каждый установленный ригель нужна временная опора из дюймовки 25×150мм.
• Сверху ригели временно скрепляем все той же дюймовкой, отступив от краев каркаса 20-30см. Временный редкий настил из одной-двух-трех досок нужен для удобства монтажа верхней части стропильной системы.
• Делаем из дюймовки шаблон для стропилин нижнего ряда. Для этого прикладываем доску-заготовку к торцу прогона и балки. Затем очерчиваем линии пазов, вдоль которых предстоит отпилить излишки. Примеряем, при необходимости подтесываем излишки.
• По шаблону изготавливаем стропильные ноги. Если есть сомнения в безупречности строительства, то выпилить для начала лучше только верхний паз. Поместив стропилину на положенное ей место, можно будет потом скорректировать нижний паз по факту без нежелательной порчи материала.
• Устанавливаем торцовые стропильные ноги, которые нужно будет опять соединить шнуркой.
• Ориентируясь на шнурку монтируем стропильные ноги нижнего яруса мансарды.
• Аналогично изготавливаем шаблон для верхней части стропильной системы. Для того чтобы найти линию верхнего спила, временно нашиваем на фронтонную опору доску.
• Делаем зеркального собрата для предыдущего шаблона. Опираться стропила верхнего яруса будут друг в друга.
• Примеряем оба шаблона на крыше. Если все в норме, изготавливаем по ним требующееся количество верхних стропилин из доски 50×150мм.
• Сооружаем верхний ярус стропильной системы.
• Для того чтобы ригели не провисали, монтируем к каждой верхней ферме бабки требующегося размера. Жестко пришиваем их только к коньковой зоне, низ не должен быть жестко закреплен.

Дальше стропильные ноги прикручиваются к стенам проволочными связками. Затем устанавливается каркас фронтона, по которому его нужно обшить. В завершении монтируется обрешетка с шагом, соответствующим характеристикам кровельного материала.

Метод с каркасными модулями

Технология отличается от предыдущего способа тем, что на перекрытие устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущей мансарды.

Блочный метод устройства стропильной системы позволяет оптимизировать строительство мансардной крыши, потому что сооружение модульных элементов производится на земле. В спокойных условиях без ощущения высоты достичь точности узловых соединений легче.

Процесс устройства блочной мансардной крыши:

• По заранее сделанному проекту изготавливаем рамы стенок мансарды. Продольные брусья по этой методе играют роль прогонов и лежней. Их вместе со стойками раскладываем на ровной площадке и отмечаем при помощи угольника гнезда под опоры боковых стен. По отмеренным линиям делаем пропилы.
• Вырезаем на стойках шипы, размер которых обязан соответствовать размерам гнезд.
• Соединяем продольный брус с вертикальными стойками, получаем две модульных рамы – это стенки мансарды.
• Поднимаем рамы наверх, устанавливаем на предназначенное место. Временно фиксируем положение стенок распорками, затем прикрепляем их к балкам перекрытия скобами.
• Стамеской выбираем на краях балок гнезда для установки нижнего ряда стропил. Расположить их надо в одну линию. Чтоб соблюсти геометрию проще сначала наметить их бензопилой, потом доработать стамеской.
• Верхний стропильный ярус мансарды выполняем на земле, примерив предварительно заготовки к установленным элементам. Для точности подгонки к торцу будущей крыши временно прибиваем доску так, чтобы один ее края четко повторял центральную ось стропильной системы. Основание верхнего мансардного треугольника выполняет функцию растяжки. Длина его равняется расстоянию между наружными вертикальными плоскостями установленных рам. По краям растяжки выбираем гнезда, а на нижних пятках стропилин шипы.
• Собираем стропильные фермы верхнего яруса, для надежности монтируем дополнительный ригель, коньковый узел усиливаем треугольной леревянной накладкой.
• Пока не переместились на крышу, делаем заготовки стропильных ног. Примеряем их к разложенным на земле рамам. «Раскроить» их удобнее одним махом, прихватив несколько штук струбциной. Выпиливаем только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
• Примеряем нижнюю стропилину к торцу. Прорисовываем в зоне ее нижней пятки форму шипа, повторяющую конфигурацию гнезда в балке. Выпиливаем шипы.
• Перемещаем на крышу фермы верхнего яруса и стропильные ноги нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязки стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы чертежи для мансардной крыши, наглядно представляющие конструкцию. Благодаря производству соединений врубкой вполдерева увеличивается прочность и жесткость каркаса в целом, что позволит не монтировать дополнительные подкосы.

Минус метода заключается в том, что готовые модули довольно тяжело транспортировать на крышу. Чтобы перенести туда собранные блоки без применения грузоподъемной техники потребуется минимум 4 человека.

Дощато-гвоздевая стропильная система

Строить мощную мансарду над небольшими дачными домиками нецелесообразно, но сэкономить место на малогабаритном участке все же хочется. Для хозяев небольших строений есть отличный вариант – легкая дощато-гвоздевая наслонная конструкция. Способ должен понравиться приверженцам экономии, потому что в сооружении не используется цельный брус.

Для изготовления каждого из опорных элементов используются две доски, между которыми установлены дистанционные отрезки бруска. Формируемая брусками полость объясняет, почему система легка в сравнении с цельными собратьями. Для обеспечения пространственной жесткости устанавливаются ветровые схватки, соединяющие опоры со стропильными ногами. Свой вклад в усиление конструкции в свою очередь внесет обрешетка.

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

• Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
• Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.
• Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину. Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.

Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:

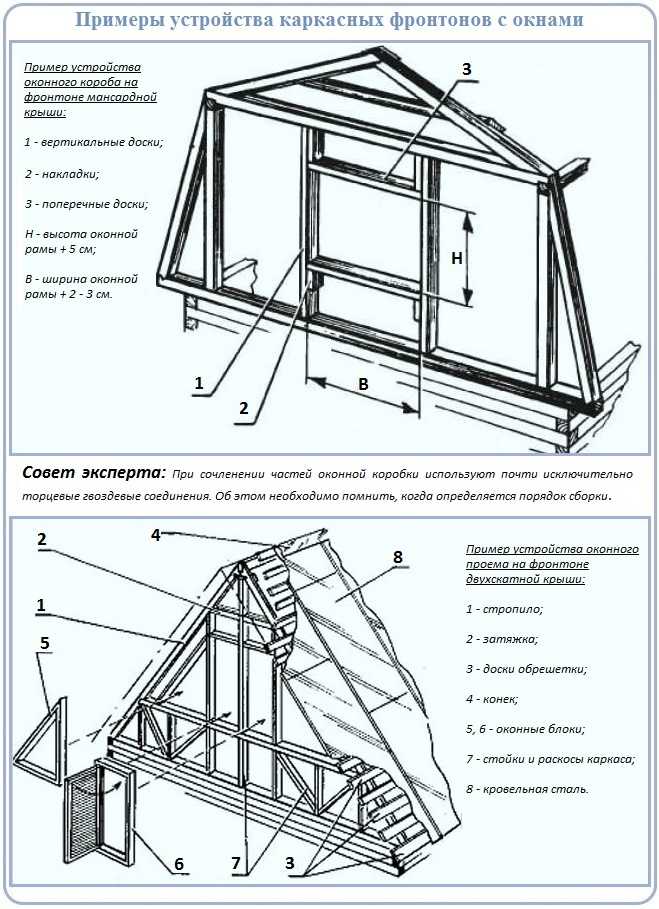

Приведенные нами базовые варианты и схемы устройства мансардной стропильной конструкции помогут определиться с выбором оптимального типа стропильной конструкции.

Будьте в курсе!

Подпишитесь на новостную рассылку

Идеи для спальни в мансарде — поднимите крышу с этими великолепными идеями

Думаете о преобразовании мансарды или уже имеете его? Из-за высоких затрат на переезд идеи спальни на чердаке стали популярным способом увеличить пространство в семейном доме.

Размещение большего количества детей или растущая семья обычно являются причинами, по которым люди ищут идеи спальни для чердака. Выделение первого этажа для детских спален и семейной ванной комнаты, а также превращение чердака в главную спальню и ванную комнату — это умное пространство, позволяющее извлечь выгоду из пространства в доме.

В то время как застройка вверх, расширение или преобразование мертвого пространства в спальню является отличным решением, в результате получаются комнаты с наклонными или наклонными потолками, что может представлять собой интересную дизайнерскую головоломку.

Независимо от того, живете ли вы в переоборудованном сарае с оригинальными потолочными балками, переходящими в сводчатую крышу, или недавно использовали идеи расширения для бунгало, чтобы добавить современное пространство с мансардными окнами и пологой крышей, существует множество способов максимизировать пространство. — и индивидуальный стиль — используя идеи спальни в стиле лофт для взрослых.

Чтобы помочь вам представить свое новое пространство для сна, мы собрали ряд идей для спальни на чердаке всех форм, размеров и стилей. Прежде чем приступить к работе, стоит сначала полностью оценить пространство, чтобы максимально использовать каждый сантиметр и сделать правильный выбор образа жизни для вас.

Идеи спальни на чердаке

По данным Королевского института сертифицированных геодезистов (RICS), преобразование лофта может увеличить стоимость вашего дома на 25%, поэтому правильное исследование и его правильное выполнение, скорее всего, окупятся.

«Хорошо сделанная переделка лофта может помочь превратить неиспользуемое пространство для хранения в невероятную новую комнату с бесконечными возможностями», — говорит Дженни Тернер, менеджер по недвижимости в Insulation Express .

‘Как и при любых строительных работах, целесообразно получить несколько предложений и обсудить сроки выполнения работ, чтобы определить, какое из них лучше всего соответствует вашему бюджету и целям завершения строительных работ.

«Всегда выбирайте опытных строителей, которые могут посоветовать размещение окон, розеток и изоляции, а также продемонстрируют знание правил пожарной безопасности».

1. Обрамите вид с помощью искусно скроенных штор

(Изображение предоставлено Future / Brent Darby)

Нет необходимости исключать идеи с занавесками, если в вашей спальне на чердаке есть угловое или наклонное окно. Отрезать ткань по размеру и правильно подогнуть не только возможно, но и потрясающе, особенно если у вас есть прекрасный вид на раму.

Выберите портьерную ткань с плотной подкладкой, чтобы не просыпаться слишком рано в летние месяцы, и выберите завязки из той же или контрастной ткани. Шторы на угловом окне лучше всего подойдут для светлой комнаты, так как открыть их полностью невозможно.

2. Создайте ощущение уюта в салоне с помощью натуральных текстур

(Изображение предоставлено Future / Dan Duchars)

Многочисленные исследования показали, что натуральные волокна улучшают наше самочувствие, поэтому создайте атмосферу уюта в спальне на чердаке с помощью много землистых текстур и нейтральных тонов. Это сработает особенно хорошо, если вы решили выделить структуру открытыми деревянными стропилами и простыми белыми стенами.

Деревянная кровать, шерстяной ковер под ногами, массивные вязаные подушки и покрывала из искусственного меха создадут уютное убежище, из которого вам не захочется выходить.

3. Добавьте отдельно стоящую ванну в стиле бутик-отеля

(Изображение предоставлено Future PLC/David Giles)

Для непревзойденной роскоши спальни в мансарде рассмотрите отдельно стоящую ванну в стиле бутик-отеля на каждый день. Имейте в виду, что вам нужно будет проверить, что стропила внизу могут выдержать вес ванны, а также воду в ней, когда она будет полной. Кроме того, возможно, вам придется перенаправить сантехнику.

‘Если вы собираетесь установить ванну в спальне, это должно быть особенностью, она должна присутствовать и заявлять о себе. Чугунные ванны на ножках с выдвижной крышкой идеально подходят», — говорит Барри Катчи, директор по дизайну BC Designs (открывается в новой вкладке).

‘Ванна в спальне – это настоящее переживание, придает комнате настоящее ощущение роскоши и прекрасно подходит для расслабления и расслабления. Однако, когда дело доходит до семейного проживания и купания детей, отдельная ванна в семейной ванной просто необходима. В спальнях, как правило, есть электрическое оборудование, дорогие вещи и мягкая мебель, которые не очень хорошо сочетаются с пузырьками или водой».

4. Сделайте эффектное изголовье

(Изображение предоставлено Future/Veronica Rodriguez)

В мансардной спальне, где пространство на стене может быть более ограниченным для идей настенного искусства спальни, можно использовать альтернативные способы декора. Эффектное изголовье добавит стиля небольшому пространству, где недостаточно высоты, чтобы повесить произведение искусства, репродукцию или постер.

Обязательно повторите стиль, форму или цвет изголовья в другом месте комнаты, например, в зеркале или других аксессуарах, для сбалансированной схемы.

5. Подвесьте подвески к стропилам

(Изображение предоставлено Future PLC)

Скошенные потолки и открытые балки или стропила позволяют подчеркнуть характер дома. Эти архитектурные элементы также имеют функциональные плюсы, что позволяет вам сделать из них невероятную особенность.

Например, если вы ищете привлекательные идеи освещения спальни, висящие подвесные светильники над кроватью станут стильной альтернативой настенным светильникам. Убедитесь, что вы расположили выключатели света близко к каждой стороне кровати, чтобы вам не пришлось вставать, когда вы будете готовы заснуть.

6. Заявите о стиле

(Изображение предоставлено Future PLC/Colin Poole)

Одной из лучших особенностей идеи спальни на чердаке является обилие естественного света, который вы можете использовать. Когда вы можете наполнить комнату светом, это позволяет сделать ваш выбор украшения более смелым.

Эта монохромная цветовая гамма спальни в мансарде сосредоточена вокруг модной черной стены. Который, благодаря качеству света, скорее ослепляет, чем затемняет пространство.

7. Смотреть на свет

(Изображение предоставлено Future PLC/Douglas Gibb)

В спальнях на чердаке часто не хватает естественного света, поэтому подумайте, где есть возможность впустить свет. Мансардные окна бесценны, потому что никакое освещение не может компенсировать эффект естественного света на наши биологические часы.

Здесь небольшой световой люк расположен прямо над кроватью в спальне на чердаке для взрослых, позволяя свету играть роль в утренней рутине.

8. Опустите потолок и проберитесь на склад

(Изображение предоставлено Future PLC/Polly Eltes)

Альтернативой тому, чтобы потолок следовал за карнизом, является прямоугольный потолок и использование пространства над ним в качестве скрытого хранилища в спальне.

Это может быть отличным решением для ваших идей спальни на чердаке, а также лучшим способом сохранить тепло и изоляцию чердака. Это также позволяет вам быть минималистичным с мебелью, чтобы выглядеть менее загроможденным.

9. Используйте пространство с помощью специального хранилища

(Изображение предоставлено Spaceslide)

Вместо того, чтобы покупать громоздкую мебель для хранения, лучше используйте неудобные пространства. «Идеи гардероба в стиле лофт работают лучше всего, когда они сделаны по индивидуальному заказу и снабжены наборами для хранения, которые отвечают всем вашим требованиям», — советует Энди Бриггс, постоянный дизайнер интерьеров Spaceslide .

‘Будь то место для хранения дополнительной одежды или стеллаж для хранения менее часто используемых вещей со всего дома. Раздвижные двери гардероба можно с умом установить так, чтобы они проходили вдоль наклонного потолка, чтобы использовать пространство от пола до потолка».

‘Раздвижные двери изготавливаются на заказ и идеально подходят для вашего гардероба в стиле лофт. Кроме того, они доступны в широком диапазоне цветов и отделки, поэтому вы можете добиться элегантного и стильного дизайна».

Зеркальные двери помогут улучшить качество света в спальне в стиле лофт для взрослых, создавая при этом ощущение дополнительного пространства.

10. Работайте с тенями при выборе оттенков

(Изображение предоставлено Future PLC/Douglas Gibb)

Вместо того, чтобы бороться с затруднительным положением теней, вызванных боковым освещением на неудобных стенах, поработайте с темнотой на чердаке. идеи спальни! Мансардные окна в некоторых планировках могут ограничивать количество света и отбрасывать тени на далеко идущие стены.

Выберите более темный оттенок нейтрального, чтобы сделать тени менее резкими, чем если бы оттенок был светлее. Чтобы сбалансировать свет при использовании более темных оттенков стен, лучше оставить пол светлым.

11. Развлекайтесь с декоративной стеной

(Изображение предоставлено Future PLC/David Giles)

Подделка! Отличный способ произвести впечатление — использовать обои в стиле trompe l’oeil. В то время как ваша книжная коллекция, возможно, была сокращена в пользу электронных книг в последние годы, с великолепными обоями с книжным принтом, нет никаких причин, по которым вы не можете наслаждаться традиционным видом книг в нишах.

Оригинальные идеи акцентной стены в спальне могут помочь создать иллюзию огромных стеллажей, не занимая при этом ограниченное пространство в спальне на мансарде.

12. Создайте свое собственное пространство с карнизами для хранения

(Изображение предоставлено Spaceslide)

«Вы можете подумать, что области под наклонными карнизами неудобны и занимают много места, но при тщательном планировании и некоторой изобретательности, космос может открыть целый мир возможностей», — говорит Энди из Spaceslide.

‘Суть идеи для спальни в мансарде – сделать ее индивидуальной. Ваш лофт — уникальное пространство, поэтому обычная мебель не подойдет. Гардеробы в стиле лофт должны быть спроектированы таким образом, чтобы органично вписываться в контуры комнаты, заполняя все доступное пространство». с обеих сторон скошенного потолка, а деревянные шкафы от пола до потолка придают этой главной спальне ощущение взрослого домика на дереве!

В противном случае открытое пространство со стеклянными панелями лестницы и натуральными материалами (грубая шерсть, а также беленое дерево) имеет действительно спокойную скандинавскую отделку. Место, где можно помечтать в облаках.

14. Создайте характер с помощью стеновых панелей

(Изображение предоставлено Future PLC/Carolyn Barber)

От обшивки от пола до потолка до окрашенных половиц каждая поверхность привносит интерес и глубину в схему. Сохранение основного цвета в виде белого предотвращает ощущение перегруженности.

В этой очаровательной спальне в мансарде стиль новоанглийского пляжного домика особенно актуален. Белая гамма создает расслабленную атмосферу пляжного домика, а морские полосы и несочетаемые лоскутные ткани в свежем яблочно-зеленом цвете привносят характер и веселье в чердачное пространство.

15. Придерживайтесь открытой кирпичной кладки

(Изображение предоставлено Future PLC/David Giles)

Сохраните первоначальный характер, оставив кирпичи открытыми. Оставьте одну стену неокрашенной и обнажите кирпичную кладку, чтобы создать стильную особенность, которая особенно круто смотрится в спальне в стиле лофт в индустриальном стиле.

Если ваши кирпичи не в хорошем состоянии, их можно переточить, чтобы восстановить их полную красоту. Или попробуйте обои под кирпич — существует множество дизайнов, которые помогут вам создать такой же вид, без труда и беспорядка.

16. Выход на балкон

(Изображение предоставлено Future PLC/Polly Eltes)

Главная спальня в этом переоборудованном амбаре кажется еще более роскошной благодаря идее балкона Джульетты с двойными дверями, тщательно спроектированной вокруг здания. деревянная конструкция. Это особенно эффективно в пространстве под крышей, где может быть сложно разместить световые люки или слуховое окно на скате крыши.

17. Не бойтесь экспериментировать с мебелью

(Изображение предоставлено Future PLC/Brent Darby) Космос — привлекательный вариант. Огромный масштаб оригинальных балок означает, что ваша мебель может быть более драматичной, но при этом не выглядеть OTT.

Медный каркас кровати, хрустальная люстра и резное кресло в стиле барокко прекрасно смотрятся в этой спальне на мансарде. Пол из натурального дерева только добавляет вневременной элегантности.

18. Смешайте роскошные материалы

(Изображение предоставлено Future PLC/Paul Raeside)

Идеи обшивки стен спальни, окрашенный в белый цвет кирпич, дутое стекло, бархат, мягкий ковер — это пространство должно быть перегрузкой для чувств . Но из-за того, что он тонко уравновешивает мужские городские материалы и мягкую цветовую палитру, он работает.

Простые линии и холодные цвета создают безмятежное пространство с оттенком роскоши, и в результате получается схема декорирования, которая одинаково хорошо смотрится как в переоборудованном складе, так и в загородном коттедже.

19. Создайте уютную гостевую спальню

(Изображение предоставлено Future PLC/Brent Darby)

Если ваше переоборудованное пространство не подходит для главной спальни, обустройте уютную гостиную, которая также может стать гостевой спальней. . Простой диван-кровать в каюте — отличная идея для экономии места, предлагая удобное сидение днем ​​и кровать ночью.

Добавьте журнальный столик, чтобы создать ощущение гостиной, но позвольте ему действовать как прикроватный столик, когда он перепрофилируется в гостевую спальню.

20. Фактор веселья

(Изображение предоставлено Future PLC/Jeroen Van Der Spek)

Сделайте так, чтобы высота чердачной комнаты работала на вас, и увеличьте площадь детской комнаты с помощью набора умных двухъярусных кроватей. В этой игривой комнате нейтральные серые стены отступают, позволяя узорчатой ​​мягкой мебели, потолочной карте и (конечно) этим солнечно-желтым койкам занять центральное место.

Как оформить спальню на мансарде?

Несмотря на то, что мансардные спальни часто имеют нелепые формы со скошенными потолками, они наделены характером. Так что обыграйте любые особенности, такие как деревянные балки или часть открытой кирпичной кладки в своих идеях для спальни на чердаке. Убедитесь, что каждый сантиметр пространства для хранения используется, но постарайтесь, чтобы ваши идеи для спальни в стиле лофт для взрослых были в равной степени визуально приятными и функциональными.

Сосредоточьтесь на потолке, чтобы подчеркнуть схему оформления, сохранив его ярким, белым и воздушным, чтобы создать ощущение пространства. Убедитесь, что помещение хорошо освещено, так как часто естественного света недостаточно. Сделайте заявление с выбором освещения, чтобы привлечь больше внимания.

Придайте своей спальне на мансарде оттенок роскоши и комфорта, постелив ковры. Мало того, что они сделают чердачное пространство более похожим на спальню, но ковры также помогут изолировать и сделать пространство уютным и домашним.

(Изображение предоставлено Future PLC / Paul Massey)

Где разместить кровать в спальне на чердаке?

Где разместить кровать на чердаке Идеи спальни могут быть сложными, часто из-за нетрадиционной планировки. В большинстве случаев лучше всего ставить кровать у главной стены на самой высокой высоте. Это не только выглядит лучше, но и практично, так как это будет самое удобное место, где можно ложиться и вставать с кровати, не ударяясь головой о низкий или наклонный потолок.

Эта стена будет опорной стеной в двухквартирном доме или внешней стеной в отдельно стоящем доме, поэтому убедитесь, что она хорошо изолирована как от шума, так и от тепла. В обоих случаях слегка отодвиньте кровать от стены, чтобы ничто не мешало сну.

Нужно ли разрешение на планировку спальни на чердаке?

Возможно, вам не потребуется разрешение на планировку, чтобы превратить чердак в спальню на чердаке. Это связано с тем, что во многих случаях он находится в пределах существующего участка вашего дома, поэтому он, вероятно, подпадает под ваши права на застройку.

Однако сначала обратитесь в местный совет. Если вы хотите изменить конструкцию крыши, скажем, добавить балкон или расширить мансарду, вам нужно будет получить разрешение на планирование, потому что вы работаете за пределами существующих ограничений вашего дома.

«При планировании переоборудования мансарды важно учитывать высоту и уклон крыши, а также то, как это повлияет на количество места, которое у вас будет», — говорит Джонпол Мэннинг, управляющий директор Insulation4less .

‘Вам потребуется высота не менее 2,2 м, чтобы обеспечить надлежащий зазор, когда вы стоите в пространстве. В конечном счете, когда дело доходит до ваших стремлений к преобразованию лофта, убедитесь, что вы провели свое исследование, прежде чем обращаться к подрядчику или архитектору.

‘Поищите другие варианты переоборудования на вашей улице или в похожих объектах, и, если вы чувствуете себя комфортно, спросите, можете ли вы взглянуть и обсудить, как сложился их проект — вы найдете огромное количество информации, которая может помочь с вашим собственным проект.’

Свободная комната в изоляции крыши

Свободная комната в изоляции крыши.

Вам не нужно получать пособие, чтобы иметь право на бесплатное помещение в изоляции крыши.

Государственная схема обязательств перед энергетическими компаниями помогает сократить выбросы углерода и решить проблему нехватки топлива.

Новая часть схемы под названием «гибкое право на участие» позволяет местным властям устанавливать цели для поставщиков энергии, чтобы помочь финансировать установку мер по повышению энергоэффективности в соответствующих домохозяйствах.

Вы можете подать заявление на получение поддержки, если вы проживаете в доме, отопление которого обходится дорого, или если вы или кто-то, кто живет с вами, подвержен холоду.

Квалификационные критерии включают:

• Кто-то в вашем доме получает соответствующее право пособие.
• Домохозяйство с низким доходом.
• Ваш объект недвижимости имеет рейтинг E, F или G согласно Сертификату энергоэффективности (EPC) или соответствует требованиям нашей оценки.
• У вас или кого-либо, проживающего в вашей собственности, есть проблемы со здоровьем, которые могут ухудшиться из-за холода.
• Вы или лицо, проживающее в вашей собственности, беременны или имеете ребенка в возрасте до 5 лет, или кто-либо, проживающий в вашей собственности, старше 65 лет.

Все это является частью схемы обязательств государственной энергетической компании (ECO).

Получите свой грант здесь

Что такое изоляция чердака?

Мансардное помещение Изоляция или изоляция помещения в крыше – это изоляция помещения, встроенного в крышу вашего дома. Это может быть бунгало в стиле шале, современный 3-этажный дом или старая викторианская вилла/терраса. Возможно, вы переоборудовали чердак, чтобы создать дополнительное жилое пространство.

Большинство чердачных помещений/помещений в подкровельном пространстве очень плохо изолированы, в них очень холодно зимой и жарко летом. Бесплатное утепление мансардного помещения может решить эту проблему за вас, сделав ваш дом намного уютнее круглый год.

Получите свой грант здесь

Существуют ли какие-либо ограничения?

Да, существуют некоторые ограничения на то, что на самом деле считается «комнатой на крыше». Некоторые основные требования, на которые следует обратить внимание:

В номера должна быть закреплена лестница, ведущая к ним. Вы должны быть в состоянии ходить лицом вперед. Значит, никаких чердачных лестниц.

Помещение, особенно стропила, должно хорошо проветриваться во избежание образования конденсата.

Ваша крыша не должна быть повреждена или ослаблена, то есть не должно быть сырости, плесени, гнили, отслаивающихся бревен или ненадежных электрических соединений.

Если в вашем доме есть комната на чердаке или мансарде, к которой ведет надлежащая лестница, вы можете получить субсидию, покрывающую расходы на ее полную изоляцию. Как правило, у вас может быть слуховое окно. Комната на крыше или чердачное помещение Гранты на утепление являются частью схемы обязательств энергетических компаний.

В большинстве этих комнат теплоизоляция очень низкая или отсутствует, и зимой в них может быть очень холодно, а летом очень жарко. Правильная изоляция означает, что вам будет не только теплее зимой, но и прохладнее летом. Вы можете сэкономить 100 фунтов стерлингов на счетах за электроэнергию.

Специально разработанная изоляция устанавливается на наклонную часть помещения. Утеплитель крепится к задней части вертикальных стен. Затем поверх утепляющего материала укладывается слой гипсокартона, который готов к отделке.

Такие элементы, как плинтусы, радиаторы и осветительные приборы, снимаются перед изоляцией и после этого заменяются. Нарушений очень мало, и весь процесс завершается очень быстро.

Мы всегда рекомендуем БЕСПЛАТНОЕ техническое обследование, чтобы проверить вас дома. На осмотре наш высококвалифицированный сюрвейер все обсудит и объяснит Вам. Нам также необходимо проверить, какие работы необходимо провести, какие коммуникации необходимо перенести (радиаторы, розетки и т.
