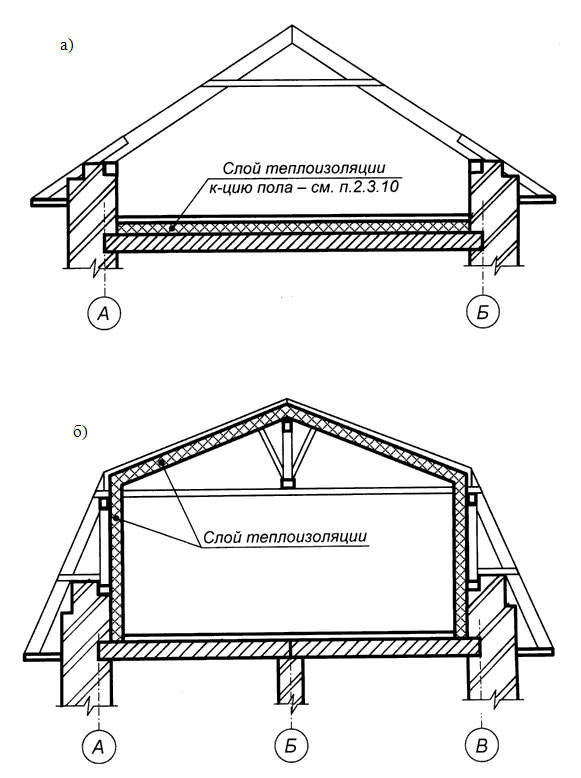

Разберёмся в том, что именно мы называем мансардой сегодня. Согласно строительным правилам, действующим в наше время, речь идёт о помещении на чердаке, часть фасада которого образуется поверхностью крыши.

Причём, если рассматривать линию пересечения стен фасада здания и поверхности крыши, то её высота над уровнем пола должна не превышать полутора метров.

Особенность мансардной крыши

Для их проектирования существует широкий спектр возможных решений. При этом нужно помнить, что одной из основных особенностей мансарды является то, что имеется два участка ската крыши. Один из них является более пологим, другой — с более сильным наклоном.

Кроме этого, желательно, чтобы высота вертикальной части стены была больше одного метра. Это даст возможность ощущать себя в таком помещении гораздо более комфортно, чем в противоположном случае.

Проектирование

Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

Односкатная

Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

Двухскатная

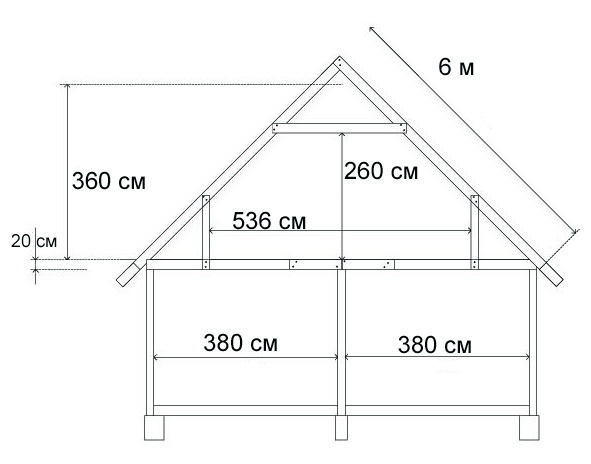

Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.

Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.

Ломаная двухскатная

Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.

Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

Мансардная с выносными консолями

Здесь мы рассмотрим более сложную геометрию.

Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

Двухуровневая мансарда

Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.

Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

Формы крыш

В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.

Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.

Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.

Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.

На следующем рисунке наглядно продемонстрированы некоторые их типы.

Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

Ломаная мансардная крыша

Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых — это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?

По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям — больше. Поясним сказанное рисунком.

Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.

На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны — это часть потолка верхнего этажа здания.

С другой стороны, на этих балках монтируются остальные элементы конструкции:

• Стойки — вертикально расположенные элементы, которые служат опорой.
• Прогоны расположены вдоль мансарды.
• Наслонные стропила — это наклонная основа для настила.
• Поперечные балки служат для мансардных перекрытий.

Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.

Здесь показаны ещё несколько важных элементов стропильной системы:

• Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
• Висячие стропила. Они расположены в верхней секции крыши.
• Затяжка служит для увеличения прочности всей конструкции.
• Подкосы являются дополнительной опорой для наслонных стропил.

Вентилируемые и не вентилируемые крыши

Стропильная система — это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.

Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.

На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них — обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.

К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.

Некоторые проекты мансардных крыш

Расскажем, как могут выглядеть мансардные крыши в наиболее распространённых случаях.

Здесь приведена конструкция для двухскатной мансардной крыши. Вот ещё одна схема, которая соответствует двухскатной ломаной.

Если она четырёхскатная, то это позволяет отвести для мансарды больше свободного пространства. Вот принципиальная схема стропильной системы для них.

На приведённой схеме показана стропильная система, которая может быть применена при проектировании. Далее покажем ещё один пример четырёхскатной (вальмовой) крыши.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

• Сделать самому.
• Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

• создание каркаса,
• обустройство кровли.

Для проведения работ потребуются различные материалы:

• Деревянный брус различного сечения.
• Доски толщиной 3-4 см и шириной 15 см.
• Кровельный материал (шифер).
• Утеплитель.
• Пароизоляция.
• Гидроизоляция.
• Гвозди на 80 мм.

Потребуются также инструменты для работы:

• Острый нож.
• Молоток.
• Топор.
• Строительный степлер со скобами.
• Отвес.
• Рулетка.
• Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации. В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме.

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

• вес стропил и балок,
• вес утеплителя,
• вес гидроизоляции,
• вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Проведение работ

Установка стропильной системы

Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

На первом этапе нужно установить мауэрлат.

Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.

Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.

Установка утепления

Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

• Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
• Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
• Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
• Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
• Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.

Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.

При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

Особенности стропильных систем мансардных крыш

Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.

Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.

Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.

Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.

Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы.

Стропильная система мансардной крыши: устройство, схемы, монтаж

Устройство мансардной крыши позволяет ощутимо увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство нередко пугает домашних мастеров слишком сложным и трудоемким процессом.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

• Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
• Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые технологии сооружения стропильных каркасов для скатных крыш:

• Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
• Висячая. В соответствии с ней строят только верхнюю часть конструкции.

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник.

«Классикой жанра» по праву считается пятиугольная схема стропильной системы мансардной крыши со стойками-подпорками, образующими стенки внутреннего помещения. Ее разрез условно делится на простейшие геометрические фигуры. В центре прямоугольник, по бокам которого расположены два зеркально развернутых прямоугольных треугольника, сверху равносторонний треугольник.

Стандартная мансардная конструкция

Наслонные стропила нижней части конструкции опираются внизу на мауэрлат, а верхней пяткой на правый или левый прогон. Часть каркаса мансардной крыши, венчающую сооружение, выполняют висячие стропильные арки. Их дополняют бабкой-подвеской посредине, если им предназначено перекрывать пролет более 3м. Бабку нельзя соединять с затяжкой арки врубкой, как опорную стойку. Ее работа заключается в предотвращении провисания затяжки – это не опора, а подвес.

Подпорки-стойки наслонных стропилин нижней части опираются через лежень на перекрытие. При необходимости увеличить устойчивость под подпорки монтируют подкосы. С лежнем и прогонами стойки соединяются врубками, места соединения дублируются металлическими уголками и зубчатыми пластинами. Если перекрытие бетонное, под лежень подстилается битумная гидроизоляция. Лежень может быть уложен не на перекрытие, а на кирпичные столбики или на выравнивающие доски. При устройстве мансарды по деревянному перекрытию можно вообще обойтись без лежня и врезать стойки непосредственно в балки.

На довольно крутые нижние части скатов мансардных крыш практически не действует снеговая нагрузка, осадки ведь на них не задерживаются. Однако у круто установленных стропилин есть другая беда — порывистые ветра будут стремиться перевернуть и сорвать крышу. Поэтому к креплению системы к мауэрлату отнестись нужно очень серьезно. В мансардной ситуации к стенам скрутками привязывается каждая стропилина, а не через одну, как у обычных скатных конструкций.

Способ выноса стропил за линию стены

Нередко бывает, что запланированная мансардная конструкция формирует слишком узкое внутреннее пространство.

Установку мауэрлата можно упразднить, а вот заливка монолитного ж/б пояса для крепления балок к кирпичным стенам весьма желательна. Балки перекрытия к монолитному поясу крепятся анкерами, в них врубаются опорные стойки максимум на 1/3 толщины бруса. Важный момент: вынос стропилин за стену просто обязан сформировать карниз для деревянных домов шириной не менее 0,5м, для бетонных и каменных минимум 0,4м.

Технология сооружения стропильной конструкции с выносом стропильной ноги за стену:

• Устанавливаем крайние балки перекрытия, определяющие контур карнизных свесов. Т.к. перекрытие будет нагруженным, сечение балок принимаем от 150×200мм. Если при укладке стартового бруса выявится, что стены не формируют идеальный прямоугольник, стремимся изменением положения балок исправить огрехи.
• По натянутым между закрепленными крайними балками шнуркам укладываем и фиксируем остальные бруски. Контролируем высоту и шаг укладки балок перед креплением. Расстояние между элементами перекрытия равно шагу между стропильными ногами. Для утепленных крыш оптимальный шаг установки стропилин 0,6м, потому что он равен ширине плиты теплоизоляции. Если стропила будут монтироваться с подобной частотой, их можно сделать из доски 50×150мм.
• От левого и правого края откладываем расстояние, равное длине короткого катета прямоугольного треугольника. В отмеченных точках аккуратно стамеской выбираем гнезда на треть высоты балки под крайние опоры.
• Изготовим опоры путем вытески шипов. Их нужно сделать по размерам выбранных гнезд. Для изготовления угловых опор подойдет брус сечением 100×150мм, из него же следует сделать две несущие опоры для фронтонных сторон крыши. Под рядовые стойки достаточно бруса 50×100 мм. Материал для опорных элементов должен быть длиннее проектной высоты на длину шипа, но лучше на 10см на случай ошибок при стеске.
• Устанавливаем угловые стойки и скрепляем их временными распорками. Соединяем стойки шнуркой.
• По шнурке отвесом выверяем в балках точки выборки гнезд под рядовые опоры и выбираем указанные отверстия.
• Устанавливаем рядовые стойки и две несущие опоры в центрах фронтонов мансарды.
• На установленные опоры укладываем прогоны — доски сечением 50×150мм. Крепим прогоны уголками. Необязательно использоваться столько же гвоздей, сколько в уголках отверстий. Достаточно двух-трех на каждую плоскость. В результате укладки доски получается каркас стен будущей мансарды.
• Соединяем установленные друг против друга опоры брусками, прикрепив их к прогонам уголками. Эти элементы будут выполнять функцию ригелей, работающих на растяжение. Потому для их изготовления потребуется пиломатериал 1го сорта сечением 100×150мм. Под каждый установленный ригель нужна временная опора из дюймовки 25×150мм.
• Сверху ригели временно скрепляем все той же дюймовкой, отступив от краев каркаса 20-30см. Временный редкий настил из одной-двух-трех досок нужен для удобства монтажа верхней части стропильной системы.
• Делаем из дюймовки шаблон для стропилин нижнего ряда. Для этого прикладываем доску-заготовку к торцу прогона и балки. Затем очерчиваем линии пазов, вдоль которых предстоит отпилить излишки. Примеряем, при необходимости подтесываем излишки.
• По шаблону изготавливаем стропильные ноги. Если есть сомнения в безупречности строительства, то выпилить для начала лучше только верхний паз. Поместив стропилину на положенное ей место, можно будет потом скорректировать нижний паз по факту без нежелательной порчи материала.
• Устанавливаем торцовые стропильные ноги, которые нужно будет опять соединить шнуркой.
• Ориентируясь на шнурку монтируем стропильные ноги нижнего яруса мансарды.
• Аналогично изготавливаем шаблон для верхней части стропильной системы. Для того чтобы найти линию верхнего спила, временно нашиваем на фронтонную опору доску.
• Делаем зеркального собрата для предыдущего шаблона. Опираться стропила верхнего яруса будут друг в друга.
• Примеряем оба шаблона на крыше. Если все в норме, изготавливаем по ним требующееся количество верхних стропилин из доски 50×150мм.
• Сооружаем верхний ярус стропильной системы.
• Для того чтобы ригели не провисали, монтируем к каждой верхней ферме бабки требующегося размера. Жестко пришиваем их только к коньковой зоне, низ не должен быть жестко закреплен.

Дальше стропильные ноги прикручиваются к стенам проволочными связками. Затем устанавливается каркас фронтона, по которому его нужно обшить. В завершении монтируется обрешетка с шагом, соответствующим характеристикам кровельного материала.

Метод с каркасными модулями

Технология отличается от предыдущего способа тем, что на перекрытие устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущей мансарды.

Блочный метод устройства стропильной системы позволяет оптимизировать строительство мансардной крыши, потому что сооружение модульных элементов производится на земле. В спокойных условиях без ощущения высоты достичь точности узловых соединений легче.

Процесс устройства блочной мансардной крыши:

• По заранее сделанному проекту изготавливаем рамы стенок мансарды. Продольные брусья по этой методе играют роль прогонов и лежней. Их вместе со стойками раскладываем на ровной площадке и отмечаем при помощи угольника гнезда под опоры боковых стен. По отмеренным линиям делаем пропилы.
• Вырезаем на стойках шипы, размер которых обязан соответствовать размерам гнезд.
• Соединяем продольный брус с вертикальными стойками, получаем две модульных рамы – это стенки мансарды.
• Поднимаем рамы наверх, устанавливаем на предназначенное место. Временно фиксируем положение стенок распорками, затем прикрепляем их к балкам перекрытия скобами.
• Стамеской выбираем на краях балок гнезда для установки нижнего ряда стропил. Расположить их надо в одну линию. Чтоб соблюсти геометрию проще сначала наметить их бензопилой, потом доработать стамеской.
• Верхний стропильный ярус мансарды выполняем на земле, примерив предварительно заготовки к установленным элементам. Для точности подгонки к торцу будущей крыши временно прибиваем доску так, чтобы один ее края четко повторял центральную ось стропильной системы. Основание верхнего мансардного треугольника выполняет функцию растяжки. Длина его равняется расстоянию между наружными вертикальными плоскостями установленных рам. По краям растяжки выбираем гнезда, а на нижних пятках стропилин шипы.
• Собираем стропильные фермы верхнего яруса, для надежности монтируем дополнительный ригель, коньковый узел усиливаем треугольной леревянной накладкой.
• Пока не переместились на крышу, делаем заготовки стропильных ног. Примеряем их к разложенным на земле рамам. «Раскроить» их удобнее одним махом, прихватив несколько штук струбциной. Выпиливаем только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
• Примеряем нижнюю стропилину к торцу. Прорисовываем в зоне ее нижней пятки форму шипа, повторяющую конфигурацию гнезда в балке. Выпиливаем шипы.
• Перемещаем на крышу фермы верхнего яруса и стропильные ноги нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязки стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы чертежи для мансардной крыши, наглядно представляющие конструкцию. Благодаря производству соединений врубкой вполдерева увеличивается прочность и жесткость каркаса в целом, что позволит не монтировать дополнительные подкосы.

Минус метода заключается в том, что готовые модули довольно тяжело транспортировать на крышу. Чтобы перенести туда собранные блоки без применения грузоподъемной техники потребуется минимум 4 человека.

Дощато-гвоздевая стропильная система

Строить мощную мансарду над небольшими дачными домиками нецелесообразно, но сэкономить место на малогабаритном участке все же хочется. Для хозяев небольших строений есть отличный вариант – легкая дощато-гвоздевая наслонная конструкция. Способ должен понравиться приверженцам экономии, потому что в сооружении не используется цельный брус.

Для изготовления каждого из опорных элементов используются две доски, между которыми установлены дистанционные отрезки бруска. Формируемая брусками полость объясняет, почему система легка в сравнении с цельными собратьями. Для обеспечения пространственной жесткости устанавливаются ветровые схватки, соединяющие опоры со стропильными ногами. Свой вклад в усиление конструкции в свою очередь внесет обрешетка.

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

• Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
• Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.
• Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину. Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.

Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:

Приведенные нами базовые варианты и схемы устройства мансардной стропильной конструкции помогут определиться с выбором оптимального типа стропильной конструкции.

Будьте в курсе!

Подпишитесь на новостную рассылку

Medeek Design Inc. — Галерея ферм

В большинстве наших проектов теперь используются предварительно изготовленные фермы. Ниже показаны некоторые из наиболее распространенных конфигураций ферм, используемых в наших конструкциях крыш.
Вы заметите, что верхние и нижние пояса большинства этих ферм называются Дугласовой пихтой (лиственницей) Select Structural. Эти элементы подвергаются самым высоким нагрузкам, как осевым, так и при изгибе, и их никогда не следует резать или надрезать. Напротив, элементы внутренней стенки в основном испытывают осевую нагрузку, с гораздо меньшими сжимающими и растягивающими нагрузками, и обычно вызываются пиломатериалами более низких сортов и / или пород. Никогда не рекомендуется делать надрезы или сверлить какой-либо элемент фермы, и для этого всегда требуется проверка и одобрение лицензированного инженера по фермам.

Оцените свои требования к фермам крыши с помощью нашего дизайнера ферм.

Создавайте точную трехмерную геометрию фермы в SketchUp с помощью нашего подключаемого модуля фермы.

Ограничение ответственности: обратите внимание, что эти чертежи не представляют собой инженерный проект фермы. Это просто спецификации, которые предоставляются изготовителю ферм, который затем рассчитывает нагрузки, прогибы, расположение конечных поясов и стенок, а также размеры этих элементов. Эти расчеты основаны на местных климатических условиях и указанных инженером или заказчиком постоянных и временных нагрузках как на нижний, так и на верхний пояса. Показанные схемы ферм приведены только в иллюстративных целях. Medeek Design не несет ответственности и не гарантирует пригодность к использованию.

Чердачные фермы

28-футовая чердачная ферма с шагом 12/12 и свесом 12 дюймов. Из-за общей высоты ферма изготовлена ​​в виде дополнительной фермы для транспортировки. Эта ферма используется в планах: GARAGE4828-A6D-3

24-футовая чердачная ферма с шагом 12/12 и свесом 12 дюймов. Эта ферма используется в планах: SHOP4824-A6DB.

Чердачные фермы Gambrel

28-футовая чердачная ферма Gambrel с нижним шагом 24/12 и верхним шагом 7/12 с выступом 12 дюймов. Из-за общей высоты ферма изготовлена ​​​​как контрейлерная ферма для обеспечения возможности транспортировки. Обратите внимание, что крыша в виде вальмовой конструкции позволяет большое чердачное помещение с 9футов потолка и 17 футов ширины. Эта ферма будет использоваться в наборе: BARN4828-A6D-3.

30-футовая чердачная ферма Gambrel с нижним шагом 24/12 и верхним шагом 7/12 с выступом 12 дюймов. Из-за общей высоты ферма изготовлена ​​​​как контрейлерная ферма для обеспечения возможности транспортировки. Обратите внимание, что крыша в виде вальмовой конструкции позволяет большее чердачное помещение с 9′-9 «. потолка и шириной 18 футов-2 дюйма. Эта ферма будет использоваться в плане: BARN4830-A6D-3

32-футовая чердачная ферма Gambrel с нижним шагом 22/12 и верхним шагом 7/12 с выступом 12 дюймов. Из-за общей высоты ферма изготовлена ​​​​в виде дополнительной фермы для транспортировки. Из-за 13 футов-6 дюймов ограничение по высоте и больший пролет этой фермы с более низким шагом пришлось изменить с 24/12 на 22/12, чтобы заработал разрыв шага. Эта вальмовая крыша позволяет создать большое чердачное пространство с потолком высотой 10–6 дюймов и шириной 19 дюймов.Ширина ‘-0″. Эта ферма будет использоваться в наборе: BARN5232-A6D-3.

32-футовая чердачная ферма Gambrel с нижним шагом 24/12 и верхним шагом 7/12 с выступом 12 дюймов. Из-за общей высоты ферма изготовлена ​​​​в виде контрейлерной фермы для обеспечения возможности транспортировки. Эта ферма представляет собой разновидность фермы. выше и остается более верным классической форме вальма. При этом ширина чердака превышает 20 футов, что требует более глубокого нижнего пояса. Эта крыша в стиле вальма позволяет использовать большое чердачное пространство с 10 футов-0 «. потолка и шириной 20 футов-2 дюйма. Эту ферму также можно использовать в плане: BARN5232-A6D-3

Дизайнер чердака Gambrel

Используйте наше веб-приложение. чтобы определить размер и форму вашей вальмовой фермы чердака на основе различных пользовательских данных ниже:

Если у вас есть какие-либо вопросы о наших конструкциях ферм, свяжитесь с нами.

Руководство по строительству индивидуального жилого дома

Быстрый индекс

• Общий
• Каркас потолка
• Вентиляция чердака
• Доступ на чердак
• Схема каркаса крыши и потолка
• Общая схема каркаса

Выдержки из Единых строительных норм и правил TM 1994 г. , авторское право © 1994 г., включены в данное руководство с разрешения издателя, Международная конференция строительных чиновников.

Общий

В эту брошюру включены таблицы пролетов для традиционных методов каркаса. на основе равномерных нагрузок.

сек. 2326.12. Каркас крыши и потолка.

сек. 2326.12.1. Общий. Детали кадрирования, необходимые в этом разделе применяется к крышам с минимальным уклоном 3 единицы по вертикали и 12 единиц по горизонтали (уклон 25%) или выше.

сек. 2326.12.2. Пролеты. Допустимые пролеты потолочных балок должны быть в соответствии с Таблицы 23-I-V-J-3 и 23-I-V-J-4. Допустимые интервалы для стропил должны соответствовать таблицам от 23-I-V-R-1 до 23-I-V-R-12, , где применимо.

сек. 2326.12.3. Обрамление. Стропила должны быть обрамлены прямо напротив друг друга на гребне. Должна быть коньковая доска толщиной не менее 1 дюйма (25 мм) номинальная толщина по всем гребням и не менее по глубине срезанного конца стропила. На всех долинах и впадинах должна быть одна долина или вальмовое стропило номинальной толщиной не менее 2 дюймов (51 мм) и не менее глубине, чем обрезанный конец стропила.

сек. 2326.12.4. Выемки и отверстия. Врубка на концах стропил или потолочные балки не должны превышать одной шестой глубины и не должны располагаться в средней трети пролета, за исключением выреза не более одного треть глубины допускается в верхней части стропильной или потолочной балки не дальше от поверхности опоры, чем глубина элемента.

Отверстия, просверленные в стропилах или потолочных балках, не должны быть в пределах 2 дюймов (51 мм) верха и низа, а их диаметр не должен превышать одной трети глубина члена.

сек. 2326.12.5. Обрамление вокруг проемов. Триммер и балочные стропила должны быть сдвоенными или из пиломатериалов эквивалентного поперечного сечения, когда размах жатки превышает 4 фута (1219 мм). Концы заголовка стропила длиной более 6 футов (1829 мм) должны поддерживаться каркасными анкерами. или стропильные подвесы, если они не опираются на балку, перегородку или стену.

сек. 2326.12.6. Стропильные связи. Стропила должны быть прибиты гвоздями к соседним потолочным балкам, образуя непрерывную связь между наружными стенами когда такие лаги параллельны стропилам. Там, где не параллельны, стропила должен быть привязан к минимальному размеру 1 дюйм на 4 дюйма (25 мм на 102 мм) (номинальный) шпалы. Стяжки для стропил должны располагаться на расстоянии не более 4 футов (1219мм) на центр.

сек. 2326.12.7. Прогоны. Прогоны для поддержки нагрузок на крышу может быть установлен для уменьшения пролета стропил в допустимых пределах и крепится распорками к несущим стенам. Максимальный размах 2 дюйма на 4 дюйма (51 мм на 102 мм) прогоны должны быть 4 фута (1219 мм). Максимум пролет прогонов размером 2 дюйма на 6 дюймов (51 мм на 152 мм) должен составлять 6 футов (1829 г. мм), но ни в коем случае прогон не должен быть меньше поддерживаемого стропила. Стойки не должны быть меньше элементов размером 2 дюйма на 4 дюйма (51 мм на 102 мм). Длина стоек без связей не должна превышать 8 футов (2438 мм), а минимальная наклон стоек должен быть не менее 45 градусов от горизонтали.

сек. 2326.12.8. Блокировка. Стропила крыши и потолочные балки должны быть поддерживается сбоку, чтобы предотвратить вращение и боковое смещение, когда это необходимо по раздел 2306.7. Фермы крыши должны поддерживаться сбоку в точках подшипника твердой блокировкой для предотвращения вращения и бокового смещения.

сек. 2326.12.9. Обшивка крыши. Обшивка крыши должна соответствовать таблице 23-I-S-1 для деревянных конструкционных панелей, Таблица 23-I-R-1 для пиломатериалов или Таблица 23-I-R-2 для ДСП.

Стыки в деревянной обшивке должны выполняться над опорами, если только не утверждены торцевые соединения. используется пиломатериал, и в этом случае каждый кусок должен опираться не менее чем на две опоры.

Деревянные конструкционные панели, используемые для обшивки крыши, должны быть скреплены промежуточным или наружный клей. Обшивка крыши деревянными конструкционными панелями, открытая с нижней стороны должны быть склеены наружным клеем.

сек. 2326.12.10. Обшивка крыши. Обшивка должна быть спроектирована в соответствии с общими положениями настоящего Кодекса.

Вместо такой конструкции можно использовать 2-дюймовые (51 мм) шпунтовые обшивки. используется в соответствии с таблицей 23-I-U . Стыки в таком настиле могут располагаться случайным образом при условии, что система применяется не менее чем к трем непрерывные пролеты, доски совмещаются по центру и торцу или сращиваются, каждая доска опирается хотя бы на одну опору, а стыки разделены не менее чем 24 дюйма (610 мм) в смежных частях.

Каркас потолка

В эту брошюру включены таблицы пролетов для традиционных методов каркаса. на основе равномерных нагрузок. Таблицы следуют за этим разделом. Силачи не дается какой-либо кредит при оценке максимального диапазона. Потолочные балки использовать нельзя для крепления каркаса крыши.
