красивый каркасный дом, облицованный кирпичом

Общая площадь дома: 103.3 м²

Этажность: один этаж с мансардой

Материал: каркасная технология

Проект-схема красивого каркасного дома с мансардой: общие данные

id=333

В состав проекта каркасного одноэтажного дома с мансардой входят следующие материалы: фасад, план фундамента, план кровли, план первого этажа, развертка каркаса по осям, план мансарды, план каркаса, разрезы, план стропильных схем, план стен.

Суть технологии каркасного строительства с мансардой

Каркасное домостроение пользуется популярностью в природно особых районах Европы и Северной Америки.

Следует обозначить, что в Канаде при возведении преимущественного большинства всех коттеджей применяются стандартные планы каркасных коттеджей! Вот почему в настоящее время такие проекты вызывают все значительный интерес у тех, кто желает доступно и быстро выстроить свой теплый и экономный коттедж.

Каркасные дома с мансардой имеют возможность в том числе существенно беречь тепло, например, как коттеджи из цельного бревна со стенами толщиной в 0,5 метра. Таким образом, стены в них не занимают полезную площадь здания. Доступность каркасного строительства делает его популярным в дачном строительстве.

Загородные участки зачастую приобретаются в начале сезона, и план каркасного загородного коттеджа сделает возможным проводить летние каникулы уже в своем индивидуальном коттедже. Каких-то через 3-5 дней с момента начала строительства проект каркасного загородного коттеджа станет реальностью, и вы можете заезжать в коттедж и заниматься интерьером! Проект каркасного загородного коттеджа в том числе можно легко приспособить для возведения дома под свои пожелания.

Способ и преимущества строительства каркасного дома

Каркасные коттеджи строятся на базе каркаса из дерева или металла с использованием так называемых сэндвич-панелей. В качестве утеплителя при стройке каркасного дома выступает преимущественно мин.вата, пенополистирол, «Эковата». С фасада утеплительную часть облицовывают стружечно-цементной плитой (СЦП), фанерой, что облицовываются специальной фасадной штукатуркой, или же обшиваются сайдингом.

Коттеджи по каркасной технологии обладают множеством преимуществ, а именно:

– Экономность использования – в зимнее время каркасные дома с мансардой можно быстро протопить.

– Дома дышат.

– Быстровозводимость и относительно меньшая стоимость строительства.

– Пожаростойкость высокая.

– Всесезонность строительства — отсутствие «мокрых» процессов.

– Каркасные дома богаты в проектном смысле.

– Легкость конструкций — не требует возведения значительного фундамента.

– Маловероятность повреждения коттеджа вследствие конструктивных ошибок или свойств грунта – увесистые кирпичные дома могут давать неравномерные усадки.

Электропроводка и электроснабжение каркасного дома с мансардой

По проекту-схеме каркасного дома с мансардой, слаботочные сети, если предполагается их разводка, должны быть выполнены в соответствии с требованиями ВСН 6089 «Устройства связи, сигнапизации и диспетчеризации инженерного оборудования в жилых и общественных зданиях». Телевизионная проводка выполнена коаксиальным кабелем. Телефонная проводка выполнена медным проводом.

В случае применения проточного водонагревателя для нужд кухни и ванной комнаты может быть необходимо трехфазное питание. Для электропитания системы водяного отопления, электроплиты, накопительного водонагревателя и других нужд достаточно однофазной линии.

В соответствии с проектом-схемой каркасного дома с мансардой, щиток располагается на наружной стене во входном тамбуре. М=1500. в стальном ящике, с 10мм зазором от деревянной обшивки

Пакет автоматов разбивается по группам на каждый модуль на освещение, на розетки, особо энергоемкие потребители.

Распределительный щиток компонуется из боксов с О-рейками с начинкой автоматическими выключателями однополюсными и 3-х полюсными той же фирмы, а также устройствами защитного отключения УЗО

Согласно схеме-паспорта на каркасный дом, учёт потребляемой эпектроэнергии осуществляется 4-х проводным счетчиком, установленным в этом же боксе с переходной испытательной коробкой, и занимающим 5 модулей В соответствии с ПУЭ п. 7 1 71. п. 7.1 82 п. 6 1 48 проектом предусмотрена установка устройства защитного отключения К(Ф)-2211 на номинальный ток нагрузки 25А и по току утечки 30 мА на осветительных и розеточных группах, где наибольшая вероятность поражения людей электрическим током.
Выключатели устанавливаются на М900 от чистого пола: розетки – на Ь150. Внутри перекрытий и стен проводку вести в стальных трубах.

Следует предусмотреть в каркасном доме с мансардой следующие электрозащитные мероприятия, учитывая требования изменений к ПУЭ и требования ГОСТ Р 50571. направленные на повышение электробезопасности при эксплуатации электроустановок: 1) Устройство повторного заземления нулевого провода на вводе. 2) Прокладку нулевого защитного проводника в отходящих розеточных. осветительных и силовых сетях с применением трёх-проводных однофазных и пятипроводных трехфазных электропроводок 3) Использование устройств защитного отключения УЗО. 4) Зануление стационарных и переносных электроприёмников, имеющих металлический корпус, путём присоединения к нулевому защитному проводнику.

Разделка проводов (соединение, ответвление) производится только в ответвительных коробках – говорит нам рабочая схема каркасного дома. Для каждой линии групповой сети отходящей от щитка следует прокладывать отдельный нулевой защитный проводник. При питании нескольких штепсельных розеток от одной групповой линии ответвления нулевого защитного проводника к каждой розетке должны выпопняться в ответвитепьных коробках ипи (при питании розеток шлейфом) в коробках для установки розеток одним из принятых способов – пайкой, сваркой, опрессовкой Последовательное включение в нулевой защитный проводник заземляющих контактов штепсельных розеток не допускается.

Согласно проекта каркасного дома с мансардой электропроводка должна обеспечивать возможность лёгкого распознавания по всей длине проводников по цвету.

Отопление согласно проекта-схемы строительства каркасного дома с мансардой

1.1.    Водяное отопление по проекту-схеме постройки каркасного дома через подоконные и пристеночные конвекторы. Котельная установка (в зависимости от наличия газа на территории): газ (АКОГВ) или электронагревательный котёл (м.б. комбинированная). Система – двухтрубная, горизонтальная, тупиковая с нижней разводкой и насосной циркуляцией в случае применения подвесного котла.

1.2.    Электрические «тёплые полы» в кухне, прихожей и гостиной.
Отопление отвечает требованиям СНиП СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» Газоснабжение – СНиП 42-01-2002 “Газораспределитепьные системы”.

Разводка прямой и обратной линий отопления ведётся трубами 3/4 или 1/2″ при принудительной системе подачи теплоносителя Для прокладки труб в конструктивных элементах делаются отверстия, закрываемые декоративными элементами.

Согласно проекту-схеме строительства каркасного дома, при использовании газового котла, желательно, выбрать 2-х контурную модель, обеспечивающую нагрев воды в контуре отопления и водоснабжения

id=777

Каркасный дом своими руками — Строительство и ремонт

Возведение каркасных домов становится все популярнее в России. Все новые технологии внедряются в строительство таких сооружений и неважно по какой технологии — финской или канадской — строится дом. В данной статье мы расскажем как построить каркасный дом своими руками, дадим пошаговую инструкцию, а также схемы, фото и видео поэтапного строительства.

Фундамент

Фундамент под каркасный дом

Так как каркасные дома рекомендуется возводить не выше двух этажей, то массивный фундамент для них не требуется. Подойдет ленточный, сборный из бетонных блоков, столбчатый фундамент. Самое главное, чтобы они выполняли свое главное предназначение — обеспечивали жесткость рамы в пространстве.

Для этого в ленточном фундаменте применяется надежная и прочная арматура, а в столбчатом — деревянный или бетонный ростверк.

Монтаж каркаса

Схема каркасного дома

Каркасные дома возводятся с помощью деревянных или металлических конструкций. При самостоятельном строительстве последние применяют редко, они увеличивают стоимость постройки на 40-45%, но их применение позволяет сэкономить финансовые расходы на возведении фундамента, обуславливается это легкостью металлических конструкций.

Деревянный каркас лучше всего возводить из дуба, но можно и из других пород дерева. Брус должен быть из качественного леса сечением не меньше 150х150 мм. Угловые соединения не должны иметь зазоров. Выбирайте метод соединения шип-паз.

Обратите внимание!
Металлическое соединение нежелательно, так как дерево гниет при соприкосновении с металлом. Со временем такой крепеж ослабнет, и дом начнет расшатываться. Деревянные нагели обеспечат надежное и долговечное крепление, а это гарантирует большой эксплуатационный срок каркасного дома.

Каркас должен быть раскреплен раскосами, они придают дому жесткость. В технологии строительства каркасного дома предусмотрен монтаж трех раскосов. Изготавливаются они из того же материала, что и стойки.

Снаружи дом обшивают досками или вагонкой шириной не больше 60 мм и под углом в 45°. Старые мастера не советуют прибивать их прочно, за первый год эксплуатации они могут разбухнуть и рассохнуться.

Пол

Фундамент и пол первого этажа

Изготовление пола каркасного дома начинается с прокладки деревянного бруса сечения 150х50 мм по периметру стен.

Обратите внимание!
Его предварительно надо обработать антисептическим раствором.

Стелить брус надо на рубероид, а крепить через каждые два метра анкерными болтами. Особенное внимание уделите выставлению углов, проверяйте их с помощью уровня. Возможное отклонение 10 мм.

Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски.

Стены

Процесс возведения каркаса

После монтажа пола можно приступать к строительству стен. Лучше всего их изготавливать секциями. Собираются они на сухой поверхности из бруса, равного по длине высоте будущего помещения. Ширину шага установки балок, вы выбираете сами, обычно это 300,400, 600 мм.

Обратите внимание!
Все деревянные детали каркасного дома должны быть из одной породы дерева.

Окна

Окна в каркасном доме

По принятым строительным нормам окна должны составлять 18% площади стены. Старайтесь придерживаться этих размеров. В доме для круглогодичного проживания лучше установить стеклопакеты с двойным остеклением и большой площадью стекла.

Крыша

Стропильный каркас

Каркас крыши — главная часть всей конструкции дома. На каркас приходится большая часть механической нагрузки. Он должен изготавливаться по принятым правилам из качественного материала. Если вы все это выполните, у вас будет надежная и долговечная крыша. Кровельный материал, утеплитель и гидроизоляционный материал вы выбираете сами, исходя из своих финансовых возможностей.

Каркасный дом построить несложно, надо только выполнять все правила, предписанные этой технологией. Тогда в итоге вы получите красивый и теплый, надежный и долговечный дом.

Чем и как утеплить дом

Стены каркасного дома

Утепление каркасного дома зависит от того, какую роль он будет выполнять. Если вы строите дом для постоянного проживания, то утепление должно быть соответствующим. Дом представляет собой конструкцию из стоек, расположенных вертикально, скрепленных горизонтальными брусками.

Обратите внимание!
В пустоты между брусками монтируют теплоизоляционный материал, сверху облицовывающийся различными отделочными деталями.

Какой теплоизоляционный и отделочный материал вы будете применять, во многом зависит от климатических условий места вашего проживания. Существуют таблицы, указывающие какую теплопроводность имеют различные материалы. Например, 4 см слой пенополистирола заменяет 14 см древесины или 86 см кирпича.

Видео

Предлагаем посмотреть серию видеороликов о строительстве каркасного дома:

Фото

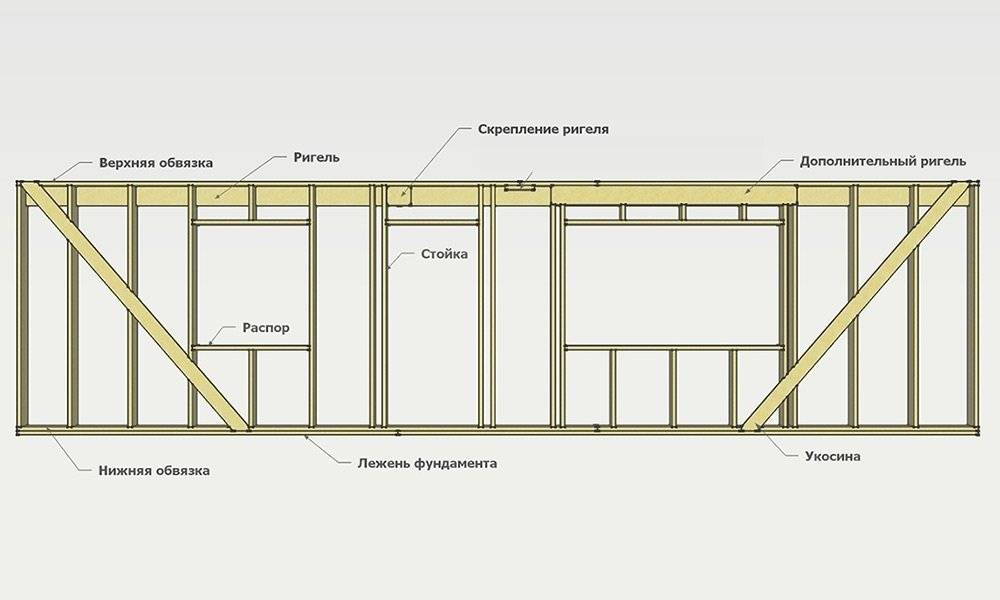

Раскосы каркаса стен

Пирог крыши каркасного дома

Обшивка внешних углов

Верхняя обвязка

Нижняя обвязка

Каркас межкомнтаных перегородок

Перекрытие

Схемы

Предлагаем вам ознакомиться с некоторыми схемами, связанными со строительством каркасных домов:

Проект каркасного дома

Устройство каркасного дома

Устройство столбчатого фундамента

Схема фундамента каркасного дома

Вентиляционный зазор

Схема ветрозащиты в утеплении стен

Схема нижней обвязки

Схема черновой стяжки по грунту

Схема устройства полов

Схема пароизоляции

Основные конструктивные элементы каркасных домов

Элементы каркасного дома

Чертеж стены каркасного дома

Основание каркасного дома

Схема утепления стен

Стена в разрезе

План дома сарая с деревянным каркасом 24×36

Это сарай или сарай? Выбор за вами с этим универсальным планом дома с деревянным каркасом 24 × 36! Три отсека на двух уровнях создают в общей сложности 1728 квадратных футов, которые можно превратить в то, что соответствует вашим потребностям.

Мы спроектировали раму таким образом, чтобы вы могли установить 4 стены снаружи рамы и поддерживать работу фундамента в реальном режиме 24×36, что делает процесс строительства проще и эффективнее.

Набор планов включает четыре страницы 2D- и 3D-чертежей и 33 страницы чертежей деталей, показывающих каждый разрез, который необходимо сделать на каждой древесине. Существует также список пиломатериалов, чтобы упростить приобретение пиломатериалов, и производственный список, в котором перечислены все элементы рамы и каждый элемент привязан к чертежам деталей. Чертежи отформатированы в формате PDF, поэтому вы загружаете их сразу после покупки. И они рассчитаны на печать на бумаге размером 24×36 дюймов, так что вы можете распечатать их в местном магазине канцтоваров и все увидеть.

Купить планы – $127

Ознакомьтесь с этим планом в нашем магазине: План тяжелого деревянного сарая 24×36.

Важная информация:

Штаб-квартира Timber Frame предоставляет планы строительства, но не контролирует строительство. Покупатель плана несет ответственность за обеспечение соответствия плана местным нормам и правилам. Покупатель плана несет ответственность за получение любого структурного анализа, проектирования и спецификаций, которые могут потребоваться в муниципалитете, в котором он будет построен. Покупатель плана должен проверить все условия участка и размеры до начала строительства. Покупатель несет ответственность за дополнительные расходы, связанные с соблюдением местных норм и технических требований.

Клиент понимает, что следующие условия в вашей конкретной области могут потребовать дополнительной инженерии:

1. Ветер / ураган / Торнадо
2. Сейсмический / Землетрясение
3. Тяжелый снег
4. Потенциал наводнения
5. Нестабидность почвы
6. Тимберная рама

Тимберная рамка Клиент понимает, что HVAC, сантехника и электричество не будут включены во все планы.

Когда вы покупаете набор планов, вы покупаете лицензию с ограниченным авторским правом на дизайн, дающую вам право построить эту структуру один раз в вашем месте. Ваша лицензия на авторское право была предоставлена, когда вы заплатили за покупку. Вы не имеете права строить конструкцию во второй раз, если у вас нет подписанного соглашения со штаб-квартирой Timber Frame. Обратите внимание, что закон об авторском праве защищает «производные работы» так же, как и оригинальный дизайн. Это означает, что внесение некоторых изменений не делает его новым дизайном. Мы не допускаем модификации наших проектов другими лицами без разрешения. Ваша лицензия на авторское право не позволяет другому профессионалу представлять нашу дизайнерскую работу как свою собственную.

Штаб-квартира Timber Frame сохраняет за собой все права общего права, установленные законом и другие защищенные права, включая авторские права. Это применимо, даже если вы в значительной степени участвовали в разработке дизайна.

Фокус дизайна: каркасные дома | Блог

На протяжении многих лет проекты домов с А-образным каркасом стали иконой домов для отдыха, спрятанных в горах или расположенных рядом с озерами. Этот стиль, отмеченный отчетливой треугольной формой, образованной крутыми углами крыши, быстро завоевал популярность благодаря своей устойчивости к северному климату и способности предотвращать накопление большого количества снега и повреждение конструкции.

Крутая наклонная крыша — лишь одно из многих преимуществ каркасного дома. Известные как «хижины на крыше» на островах южной части Тихого океана, дома с А-образным каркасом были распространены по всей Европе и Китаю, а затем завоевали популярность в США в начале 1930-х годов. Крыша начинается у фундамента или рядом с ним и встречается на вершине с острым пиком, в результате чего получается относительно недорогая постройка, почти полностью сделанная из черепицы.

Фактор низкой стоимости сыграл огромную роль в национальном помешательстве в начале 1950-х годов, когда американцы использовали этот стиль, чтобы строить вторые дома для отдыха. Его уникальный и современный дизайн создавал ощущение отличия от их основного места жительства. Интерьер понравится домовладельцам, которым нужна простая и минималистичная планировка. Однако это часто приводит к меньшей жилой площади, чем в традиционных домах. Как правило, места для хранения очень мало, и, если не добавлены выступы или слуховые окна, естественный свет допускается только через передние или задние стены.

Переосмысление конструкции дома с А-образным каркасом

Билл Оуэнс, строительный подрядчик и основатель/президент Owens Construction, бросил вызов нормам домов с А-образным каркасом в недавнем проекте реконструкции с помощью Professional Remodele r. В качестве главного строителя и подрядчика по проектированию проекта Model ReModel West Оуэнсу было поручено реконструировать и расширить каркасный дом площадью 900 кв. футов в горах недалеко от Флагстаффа, штат Аризона.

Повышение долговечности

Чтобы еще больше повысить долговечность известного треугольного дизайна крыши, Owens переделал дом с помощью LP

® SmartSide ^® ExpertFinish ^® Отделка и сайдинг, новый вариант готового сайдинга, доступный в ассортименте из 16 универсальные цвета. Соревнуясь со временем, чтобы победить быстро приближающуюся зимнюю погоду во Флагстаффе, предварительная обработка позволила ускорить процесс установки за счет исключения этапа покраски.

Обновление современного экстерьера

В то время как Оуэнс почти удвоил размер дома за счет трех дополнений, он хотел создать «современный горный» вид, сохранив минималистский дизайн, характерный для оригинальной постройки, и отдав дань уважения классическому стилю домов с А-образным каркасом. Каркасные дома часто обращаются к сайдингу в качестве тонкого дополнения к острым линиям, образованным крышей. Оуэнс приписывает свою способность добиться такого внешнего вида универсальности LP SmartSide ExpertFinish Trim & Siding.

«Одна вещь, которой мы были поражены, — это возможность работать с более длинными 16-футовыми обрезками LP, чтобы создать лучшую эстетику с меньшим количеством швов», — говорит Оуэнс. Оуэнс выбрал отделку и сайдинг LP SmartSide ExpertFinish в цвете Quarry Grey из-за того, что он дополнял естественные цвета горной местности и гармонировал с общим внешним видом.
