Жидкое стекло цемент песок пропорции: Страница не найдена — stroitel list

Содержание

Пропорции и соотношение цементного раствора

Физические свойства цементной смеси позволяют ей играть главенствующую роль в самых разных строительных и отделочных работах. Однако, в зависимости от степени применения, соотношение компонентов в таких смесях должно быть разным. В этом материале мы разберем соотношения для приготовления наиболее популярных растворов.

Блок: 1/6 | Кол-во символов: 342
Источник: https://bricknews.ru/article/2696

Основные составляющие

Раствор цемента представляет собой вязкую смесь, с помощью которой осуществляется крепление каких-либо деталей друг к другу.

Раствор может использоваться в монолитном строительстве, но здесь необходимо использование более высокой марки цемента.

Основой любого цементного раствора является сочетание незаменимых ингредиентов:

Цемент

Песок

  • вода используется для разбавления сухих веществ с целью придания им определенной консистенции.

Помимо наличия этих основных составляющих, качество раствора цемента зависит от их качества. К воде нет определенных строгих требований, кроме ее чистоты. В ней не должно присутствовать лишних примесей, грязи, масла и т.д.

Если на месте строительства отсутствует система водоснабжения, то наилучшим вариантом будет приобретенная вода в магазинах.

Большинство специалистов склоняются к использованию речного песка, который отличается отсутствием примесей, камней и глины. Допускается также использование карьерного песка, но после предварительной очистки и промывки.

А вот морской песок оказывается полностью непригодным для использования. Дело в том, что в нем содержится большое количество соли, которую сложно вымыть из состава, что негативно сказывается на связывании всех компонентов смеси.

Морской песок

Главным элементом раствора является цемент, от качества которого во многом и зависит качество всей смеси. Существует множество марок цемента, начиная от 100 и заканчивая 600.

Чем больше число, тем большую нагрузку может выдержать застывший раствор, что является очень важным показателем в различных строительных областях.

Для фундамента понадобятся более высокие марки цемента – М400, М500 и т.д. А вот для кладки облицовочного кирпича, для штукатурки стен и других подобных работ, вполне подойдут марки М100 и М200.

Блок: 2/3 | Кол-во символов: 1785
Источник: https://StrMaterials.com/sypuchie/cement/proporcii-i-sootnoshenie-rastvora.html

Основные виды строительных растворов

В зависимости от назначения строительные растворы на основе цемента подразделяются на следующие широко применяемые виды:

  • Тяжелые бетоны разных марок.
  • Кладочные растворы.
  • Штукатурные растворы.
  • Растворы для строительства стяжки пола.
  • Ремонтные растворы.

Перечисленные разные строительные материалы обладают одним общим фактором – в составе всех перечисленных строительных материалов присутствует цемент, являющийся «вяжущим» не имеющим аналогов.

Учитывая, что читателям статьи будет полезна практическая информация следующего порядка: пропорции песка и цемента для стяжки, пропорции песка и цемента для бетона, пропорции цемента для стяжки, пропорции цемента для кладки, а также соотношение песка и цемента для штукатурки, рассмотрим ее поэтапно с указанием конкретных цифр.

Блок: 2/8 | Кол-во символов: 801
Источник: https://cementim.ru/proportsii-tsementa-v-stroitelnyh-rastvorah/

Цементная смесь: типы, марка для фундамента

Чтобы сделать качественный и эффективный раствор цемента, надо знать оптимальное соотношение пропорций всех компонентов, консистенцию, состав, последовательность работ. Для удобства покупателей на современном строительном рынке представлено несколько марок уже готового цемента, которые имеют разное назначение.

Марки бетона и сферы его использования:

  • М100 – 150 незаменим в процессе возведения неответственных сооружений, которые не подразумевают несущих нагрузок. Смесь такой марки обычно выбирается для создания тротуаров.
  • М200 – 250 разработан для применения в качестве дорожного покрытия, на которое тоже не приходится чрезмерных нагрузок. А также состав используется для подготовки ж/б поясов и перекрытий.

  • М300 – 350 – это более универсальная марка цементной смеси, которая подходит для возведения фундаментов, плит перекрытия, тротуаров, лестничных клеток. Также с ее помощью создается дорожное покрытие с высокими нагрузками в кубе.
  • М400 – 450 – смесь, которая дает одно из самых крепких и долговечных покрытий. Ее используются для сооружения высокопрочных плит перекрытия, несущих конструкции и фундамента. Также она нужна для создания напольного покрытия в помещениях, где на пол приходится сильная нагрузка.
  • М500 – на сегодняшний день это наиболее прочный тип цементного раствора. Он не теряет своих характеристик даже в самых суровых эксплуатационных условиях. Поэтому его используют в тех случаях, когда покрытие должно быть максимально качественным и надежным.

Блок: 3/7 | Кол-во символов: 2802
Источник: https://dekoriko.ru/cement/proporcii-rastvora/

Соотношение песка и цемента для стяжки пола

Стяжка пола может быть использована как основа для настила чистового пола изготовленного из досок, фанеры, ламината, паркета, массивной доски, плит USB, керамической плитки, мозаики, керамогранита и мягких материалов (ковролина, линолеума, ковровых дорожек и паласов).

Также стяжка пола используется как «чистовое» покрытие пола в хозяйственных сооружениях и помещениях с повышенной влажностью: санузлов, ванных комнат, саун, бань и кухонных помещений.

В сети интернет и частных беседах можно прочитать и услышать самые разные варианты как правильно разводить цемент с песком пропорции для стяжки пола. В то же время есть практические правила и пропорции приготовления раствора, которые можно применять для подавляющего большинства случаев.

Для 99% вариантов стяжек рекомендуется использование цементно-песчаного раствора марки М150 или М200 на основе самого доступного цемента марки ЦЕМ I 42,5Н ПЦ или ЦЕМ I 52,5Н ПЦ. Устаревшие обозначения данных марок парламентов – М400 и М500.

Соотношение цемента и песка для пола можно посмотреть в таблице:

Марка раствораПропорция цемента М400Пропорция пескаПропорции затворителя
М15013,01,3
М20012,51,0
Марка раствораПропорция цемента М500Пропорция пескаПропорции затворителя
М15014,01,3
М200131,0

Блок: 3/8 | Кол-во символов: 1271

Источник: https://cementim. ru/proportsii-tsementa-v-stroitelnyh-rastvorah/

Соотношение цемента и песка для бетона

Понятие «бетон» объединяет в себе ряд разных строительных материалов приготовленных на основе разных цементов и разных наполнителей. Не вдаваясь в подробности, стоит отметить, что в частном строительстве в 99,9% случаев используются тяжелые бетоны определенных марок.

Поэтому информация о специальных видах бетона будет познавательна, но не имеет практического значения. Поэтому в рамках этой статьи приводится соотношение основных компонентов тяжелого бетона востребованных марок, которые широко используется в частном строительстве.

В числе основных марок тяжелого бетона состоят следующие наименования: М150, М200, М300 и М400. Это самые популярные варианты, покрывающие 99,9% потребности частных застройщиков. О том, как приготовить указанные марки бетона, рассказывает следующая таблица соотношения компонентов, которые необходимо использовать для приготовления 1 м3 раствора.

Марка бетонаЦемент ЦЕМ I 42,5Н ПЦ, кгПесок, кгЩебень, кгВода, л
М1502157351135190
М2002557151125
М3003356701105
М4004206251085
Марка бетонаЦемент ЦЕМ I 52,5Н ПЦ, кгПесок, кгЩебень, кгВода, л
М1501907551135190
М2002257351125
М3002907051105
М4003556751085

Расход компонентов на 1 кубический метр бетона является общепризнанной нормой и общепризнанным эквивалентом. Если по условиям строительства требуется приготовить количество бетона меньше чем 1 м3, можно взяв расход материала на 1 м3 за 100% и решив пропорцию узнать требуемое значение в кг.

Например. Необходимо замесить бетон марки М150 в количестве 0,3 м3 на основе цемента М400 1 м3 – 100%,0,3 м3 – Х%. Решаем пропорцию: 0,3х100/1=30%(0,3). Умножая табличные значения количества материалов на 0,3, получаем: 64,5 кг цемента, 220,5 кг песка, 340,5 кг щебня и 57 литров воды, необходимо для приготовления бетона марки М150 на основе цемента М400.

Блок: 4/8 | Кол-во символов: 1807
Источник: https://cementim.ru/proportsii-tsementa-v-stroitelnyh-rastvorah/

Как выбрать нужный тип цемента

Перечислим марки материала для конкретных типов работ:

  1. Штукатурка. Подойдет М 150-200 для внутренней работы и М 300 для внешней обработки фасада.
  2. Кладка кирпича. Марка от М300, не ниже. Доля песка в цементе 4 к 1.
  3. Стяжка. Только марка М 400.
  4. Бетон. Здесь вопрос назначения. Если бетонное основание будет выполнять несущие функции, то покупаем строго М500 на весь объем. Ну а для площадок, парковок и прочих сооружений тип цемента – дело вторичное.

Блок: 4/5 | Кол-во символов: 479
Источник: https://dachniki.guru/strojmaterialy/proporcii-cementnogo-rastvora.html

Пропорции

Сначала хотелось бы разобраться с типами самого цементного раствора. Они бывают нескольких видов:

  • нормальный;
  • тощий;
  • жирный.

Подобная классификация является следствием разного количества жидкости, которую используют для разбавления сухих ингредиентов раствора.

Жирный раствор получается в результате использования небольшого количества воды. С одной стороны, смесь очень быстро схватывается, но с другой – после затвердевания смесь может потрескаться с течением времени, что негативно сказывается на сроке эксплуатации постройки.

Тощий раствор, напротив, готовится с большим количеством воды. Характеристики готового раствора оставляют желать лучшего, да и время схватывания смеси значительно увеличивается.

Наилучшим вариантом является нормальный раствор, в котором соблюдены гармоничные пропорции всех составляющих – цемента, песка и жидкости. После затвердения такой раствор не рассыпается и не трескается, что делает строительные объекты достаточно долговечными.

Пропорции

Самым распространенным вариантом раствора является сочетание цемента с песком (1:3). Хотите знать как замесить такой раствор? В в этом нет ничего сложного. Взяв три части песка, смешиваем их с одной частью цемента в отдельной емкости.

Тщательно перемешиваем, чтобы сухая смесь стала одного оттенка. Затем можно начать добавлять воду, одновременно перемешивая смесь с помощью лопаты или электрической дрели с насадкой.

Подготовка раствора

Готовый раствор должен напоминать по консистенции густую сметану, поэтому после смешивания сухих ингредиентов, добавление воды осуществляется небольшими порциями. В среднем, объем жидкости оставляет половину объема цемента, но это приблизительная пропорция.

Также стоит отметить тот факт, что марка готового цементного раствора и марка цемента – это разные понятия.

Марка раствора представляет собой марку цемента, поделенную на объем используемого наполнителя, т.е. песка.

Так, для приготовления раствора марки М100 нам понадобятся следующие компоненты:

  • цемент марки М300;
  • три ведра песка.

Но это не значит, что цементный раствор марки М100 готовится только из цемента маркировки М300.

М300

Если в наличии цемент М400, то для приготовления раствора понадобится четыре ведра песка (соотношение 1 к 4). Если цемент М500, то пять ведер (соотношение 1 к 5) и т.д.

Мы уже говорили о том, что цементный раствор используется для самых различных строительных целей. Соответственно, и пропорции песка и цемента, а также других составляющих раствора, будут разными для каждого из конкретных областей применения. Рассмотрим каждый из них более подробно.

Для фундамента

Фундамент является определяющим момент в строительстве любого строительного объекта, от которого напрямую зависеть эксплуатационный срок. Именно поэтому, очень важно в точности соблюдать пропорции раствора для фундамента.

Для фундамента

Качественный фундамент должен состоять не только из традиционных компонентов раствора – песка, цемента и воды, но и щебня. Он не должен быть известняковым, ведь это не способствует увеличению прочности готового раствора. Также не стоит заменять щебень керамзитом, гравием и прочими подобными материалами.

В большинстве случаев, для изготовления фундамента используется цемент марок М400 и М500. Для основания здания крайне важна прочность, поэтому использование высоких марок цемента вполне оправдано.

М500

Что касается песка и воды, то здесь требования абсолютно идентичные с теми, которые предъявляют к обычному цементному раствору, используемому для штукатурки стен, кладки кирпича и т. д. Вода не должна содержать примесей, масел и инородных предметов.

Стеновые панели для ванной довольно просто устанавливать, они достаточно прочные, легко справляются с перепадом температур и имеют большой срок службы. Тут все об этом прекрасном материале.

При помощи самовыравнивающейся стяжки для пола вы сможете к минимуму свести все сложности его выравнивания. Здесь можно узнать о различных видах и стоимости самовыравнивающейся стяжки.

Свое широкое распространение карьерный песок приобрел благодаря своей низкой себестоимости и прекрасным природным качествам. Перейдя по ссылке ознакомитесь с техническими характеристиками данного материала.

Песок нужно брать промытый и просеянный, чтобы в нем не было следов глины, камней, илистых образований и т.д.

Пропорции песка и цемента для приготовления раствора для фундамента следующие – на одно ведро цемента берется три ведра песка.

Что касается щебня, то в большинстве случаев оно идентично количеству песка. Если измерять все ведрами, то на одно ведро цемента М400 или М500 понадобится три ведра щебня и три ведра песка.

Щебень

Водой нужно разбавлять осторожно, чтобы не сделать раствор слишком жидким. Здесь очень важно насколько сухой песок у нас в наличии, т.е. если он мокрый, то желательно его просушить перед смешиванием с остальными ингредиентами.

Для стяжки пола

Пропорции и расход цементного раствора для стяжки определяются на основании марки цемента, имеющегося в наличии. Минимально допустимая марка раствора для стяжки пола составляет М 150 (сухая смесь), но довольно часто используется марка М200.

М200

Вообще, песчано-цементная или бетонная стяжка может использоваться как самостоятельное напольное покрытие в определенных помещениях. Как правило, это гаражи и прочие нежилые постройки. В большинстве же случаев, стяжка используется как основа для линолеума, паркета и прочих покрытий.

Цементный раствор для стяжки пола включает в себя три основных составляющих – песок, цемент и жидкость.

Бетонная стяжка дополняется еще и щебнем, но она практически не используется для жилых помещений, поэтому рассматривать ее мы не будем.

Для стяжки пола

Пропорции такого песчано-цементного раствора достаточно традиционны. Цемент и песок берутся в соотношение 1 к 3. Что касается воды, то ее должно быть вдвое больше количества цемента.

К примеру, если мы делаем из цемента раствор для стяжки марки М150, то на одну его часть приходится треть песка и 0,5 воды. Дабы сделать раствор М200 надо 0,4 части воды и 2,8 части песка при таком же количестве цемента.

Для кладки кирпича

Цементный раствор для кладки кирпича мало чем отличается от растворов, используемых в других строительных целях. Различаются только пропорции, некоторые добавки, но основные составляющие остаются прежними.

Как раствор может применяться цементная и известковая также смесь. Пропорции зависят от того, какая марка раствора нам требуется. К примеру, для изготовления раствора марки М100, нам понадобится цемент марки М300 и 3,4 части песка.

Для кладки кирпича

Если в наличии цемент М500, то для получения такого раствора нам понадобится 5,3 части песка. В принципе, здесь также действует формула расчета марки раствора, т.е. марка цемента, деленная на количество песка.

Многие специалисты советуют добавлять к данным составляющим известковое молоко, что способствует увеличению пластичности смеси. Так, для получения раствора марки М25 нам понадобится по одной части известкового молока и цемента, а также четыре части песка.

Раствор цемента для кладки облицовочного кирпича включает в себя некоторые дополнения в виде пластификаторов. Они используются вместо извести, что положительно сказывается на результатах работы.

Так, добавление небольшого количества этих добавок позволяет предотвратить появление трещин, улучшает адгезию и т.д.

Пропорции примерно следующие: на одну часть цемента используется не более 0,3 части пластификаторов. В данной роли может выступать клей ПВА в цементном растворе. Кроме того, можно сделать пластификатор для цементного раствора своими руками.

Для этого нам потребуются следующие материалы: шампунь, мыло в жидком виде и разбавленный стиральный порошок. Пропорции могут быть различными. К примеру, на 50 кг мешок цемента используется порядка 200 мл жидкого мыла.

Более подробно о том, как приготовить раствор для кладки кирпича смотрите на видео:

Для штукатурки стен

Раствор для штукатурки представляет собой сочетание традиционных составляющих цементного раствора, а также определенных дополнений, улучшающих свойства смеси. Такими дополнительными материалами могут выступать глина или известь, в зависимости от производимых работ.

Цементный раствор для штукатурки стен может содержать самые различные пропорции.

На одну часть цемента может приходиться от одной до шести частей песка. Но оптимальным является соблюдение пропорции один к трем, с добавлением нужного количества воды.

Цементно-известковый раствор для оштукатуривания включает в себя более разнообразные варианты пропорций. Вот одни из наиболее распространенных: 2 части извести и 8 частей песка, или 2 части извести и 9 частей песка.

Цементно-известковый раствор

Данное количество материалов рассчитывается из соотношения на одну часть цемента. Многие интересуются – как приготовить цементно-известковый раствор для штукатурки? Наиболее распространенный способ заключается в предварительном смешивании песка и цемента.

Только потом добавляется известковое молоко, которое изготавливается путем смешивания воды и известкового теста.

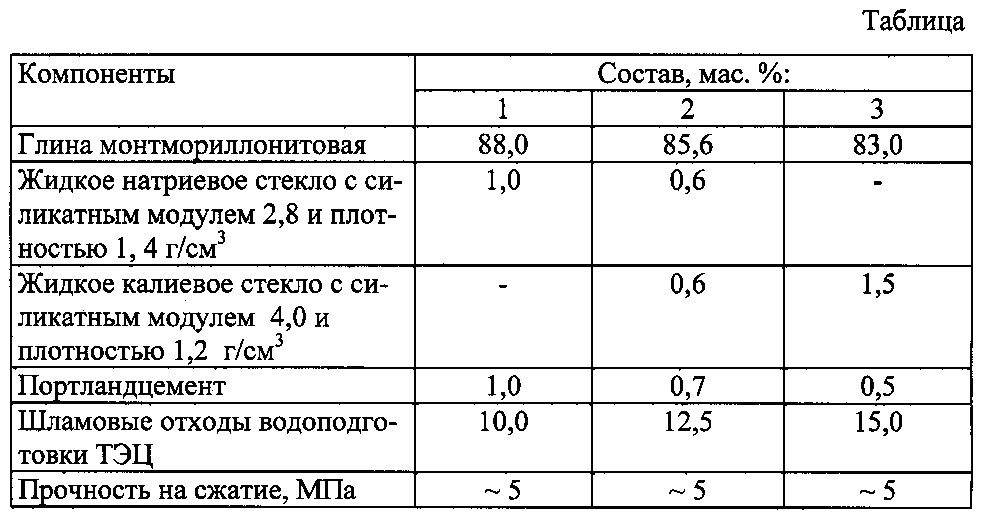

Использование жидкого стекла

Жидкое стекло представляет собой смесь силиката натрия и воды.

Жидкое стекло

В цементом растворе оно применяется для следующих целей:

  • для улучшения гидроизоляции;
  • для увеличения характеристик прочности стяжки;
  • для увеличения жаростойкости поверхности при оштукатуривании;
  • для заполнения трещин и прочих пустот.

Цементный раствор с жидким стеклом готовится с использованием следующих пропорций:

  • в целях гидроизоляции – 4 части цемента, 4 части песка и 1 часть жидкого стекла;
  • для заделки трещин – 3 части цемента, 1 часть песка и 1 часть жидкого стекла;
  • для повышения огнеупорности поверхностей – 4 части цемента, 1,5 части песка и жидкого стекла.

Как мы видим, пропорция жидкого стекла в цементом растворе напрямую зависит от сферы применения готовой смеси. Что касается пропорции воды, то она не должна превышать 25 процентов от количества жидкого стекла.

Пропорции цемента и песка в приготовлении цементных растворов являются одним из определяющих моментов. От соблюдения правильного соотношения будут зависеть характеристики готовой смеси, поэтому нужно знать подобные нюансы еще до этапа строительства.

Блок: 3/3 | Кол-во символов: 10140
Источник: https://StrMaterials.com/sypuchie/cement/proporcii-i-sootnoshenie-rastvora. html

Соотношение песка и цемента

Если вы выбираете цемент уже готовой марки, то нужно помнить некоторые сведения:

  • Тип раствора определяется нагрузкой на будущий фундамент.
  • Марка свидетельствует о степени прочности твёрдого состава при сжатии. Чем больше цифра в наименовании состава, тем выше его прочность и стоимость.
  • Для отделочных и подготовительных работ без большой нагрузки на поверхность можно использовать цемент марки 100. Однако для наиболее крепких сооружений необходимо выбирать марку 300-500.
  • Соотношение песчаного, бетонного и щебневого компонентов должно находиться в пропорции 1: 3: 5.

Но конкретные данные зависят от типа материала, для которого применяется раствор, а также от условий эксплуатации, расхода и степени нагрузки. Поэтому соотношение цемента и песка может быть 1: 3 – 1: 6.

Для кирпичной кладки

Для работ с таким материалом подойдет самый распространенный вариант пропорций, для которого необходимо взять 1 часть цемента и 3 части песка. Выбирайте песок с частицами среднего размера.

В процессе приготовления смеси сначала необходимо смешать сухие составляющие до однородной массы, затем развести ее водой. Важно, чтобы воды была чистая и холодная – не выше 15 градусов.

Полученный раствор не должен быть чрезмерно жидким. Для проверки густоты наклоните емкость с раствором примерно на 40 градусов. Цемент не должен вытекать из тары при таком наклоне.

Теперь рассмотрим другие варианты соотношения компонентов цементной смеси для кирпичной кладки с применением различных добавок:

  • Цемент марки 500 с песком – 1 часть цемента на 3 части песка, для марки 400 – 1 к 2,5.
  • Цемент с добавлением извести – 1 часть цемента марки 300,400 или 500 к 2,5-4 частям песка и 1,3-2 частям извести.

Вода добавляется в объеме 8/10 на 1 часть смеси цемента и песка. Для 1 части продукта марки 100 необходимо 1/2-7/10 частей воды.

Готовый состав прекрасно подходит для облицовки кирпичного строения или соединения его кладки.

Для бетона

Чтобы определить подходящую марку цемента для работ с бетоном, также стоит ориентироваться на условия эксплуатации. В состав раствора для такого материала входит не только цемент, песок и вода, но еще щебень, гравий и другие элементы. Соотношение количества компонентов зависит от конечной цели.

Чаще всего пропорции бывают такими: на 1 часть цемента берется 4 части щебня, 2 части песка, 1/2 части воды.

Если вы планируете добавлять к раствору какие-либо добавки, чтобы улучшить свойства конечного продукта, то необходимо их использовать в строгом соответствии с прилагаемой инструкцией в таблице товара.

Для штукатурки и стяжки

Цементная смесь для таких работ должна состоять из разведенного цемента и песка в соотношении 1: 5. При заливке и стяжке пола очень важно, чтобы состав был максимально прочным и устойчивым к внешним нагрузкам. Минимальный показатель прочности для такого состава – 10 Мпа. Поэтому оптимальной маркой бетона здесь будет М150.

Такой материал имеет показатель прочности 12,8 МПА, что соответствует предъявленным требованиям. Также при выборе состава цементного раствора следует учитывать следующие параметры:

  • наличие каких-либо коммуникаций и возможность их сокрытия;
  • необходимость выравнивания или изменения высоты поверхности.

Для каждой марки бетона, используемой в растворах при стяжке пола, есть свои требования к пропорциям песка и цемента:

  • М100 – 1 к 3;
  • М150 – 1 к 2;
  • М200 – равные части;
  • М150 – 1 к 3;
  • М300 – равные части;
  • М400 – 1 к 2.

Для штукатурки стен или других поверхностей необходимо приготовить раствор с пропорцией компонентов 2 к 1.

Для фундамента

В состав строительной смеси для сооружения фундамента входит не только вода, песок и цемент, но и щебень. Компоненты необходимо брать в таком соотношении: 1 часть цемента, по 2 части щебня и песка. Если вам необходимо подготовить более прочную конструкцию, то можно увеличить количество добавляемого щебня. А для повышения эластичности следует замесить раствор с большим содержанием глины.

Отнеситесь к вопросу выбора пропорций цемента для конкретных целей с особой внимательностью, поскольку неправильное соотношение компонентов может привести к ухудшению качеств конструкции. А этого нельзя допускать, особенно если речь идет о фундаменте здания или конструкциях с несущей функцией.

Блок: 5/7 | Кол-во символов: 9263
Источник: https://dekoriko. ru/cement/proporcii-rastvora/

Соотношение песок цемент вода для ремонтных работ

Под понятием «ремонтные» работы» подразумевается заделка щелей в стенах, восстановление обвалившейся части наружной или внутренней штукатурки, восстановление стены здания выполненной из шлакобетона и другие подобные работы.

Учитывая небольшие объемы «ремонтного» материала, здесь можно применить следующее соотношение «цемент: песок: вода», идеально подходящее для всех возможных случаев: 1 часть цемента ЦЕМ I 42,5Н ПЦ или ЦЕМ I 52,5Н, 3 части просеянного песка и 0,5 части воды. Ремонтный материал приготовленный по этому рецепту доказал свою эффективность и долговечность.

Блок: 7/8 | Кол-во символов: 623
Источник: https://cementim.ru/proportsii-tsementa-v-stroitelnyh-rastvorah/

Стоимость работ

Процесс приготовления ЦПС своими руками непрост для новичков, которые впервые столкнулись со строительными работами. Чтобы напрасно не переводить материалы, лучше всего обратиться за помощью к опытным мастерам. Какова цена приготовления и заливки бетонной стяжки?

Сразу же стоит сказать, что средняя цена подготовительных работ зависит от нескольких факторов:

  1. площади основания;
  2. типа чернового покрытия;
  3. марки применяемых материалов;
  4. объемов сопутствующих работ (демонтаж старого покрытия, коммуникаций).

Цена самой заливки растворной смеси колеблется в пределах от 4 до 7 долларов за м2 чернового покрытия. При этом за подготовку м2 пола (грунтовка, шлифовка) придется отдать от 2.2 до 3 долларов.

Блок: 7/8 | Кол-во символов: 717
Источник: https://stroim24.info/proporcii-rastvora-dlya-styazhki/

Заключение

Приготовление ЦПС – один из самых ответственных этапов подготовительных работ при ремонте пола. От качества бетонного покрытия зависит его горизонтальность, тепло- и звукоизоляция, а также срок службы чистовых материалов. Чтобы сделать качественную стяжку, в процессе приготовления раствора желательно руководствоваться рекомендациями, указанными в СНиП.

(1 оценок)

Блок: 8/8 | Кол-во символов: 663
Источник: https://stroim24.info/proporcii-rastvora-dlya-styazhki/

Кол-во блоков: 12 | Общее кол-во символов: 30693
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://dekoriko.ru/cement/proporcii-rastvora/: использовано 2 блоков из 7, кол-во символов 12065 (39%)
  2. https://cementim.ru/proportsii-tsementa-v-stroitelnyh-rastvorah/: использовано 4 блоков из 8, кол-во символов 4502 (15%)
  3. https://StrMaterials.com/sypuchie/cement/proporcii-i-sootnoshenie-rastvora.html: использовано 2 блоков из 3, кол-во символов 11925 (39%)
  4. https://dachniki. guru/strojmaterialy/proporcii-cementnogo-rastvora.html: использовано 1 блоков из 5, кол-во символов 479 (2%)
  5. https://stroim24.info/proporcii-rastvora-dlya-styazhki/: использовано 2 блоков из 8, кол-во символов 1380 (4%)
  6. https://bricknews.ru/article/2696: использовано 1 блоков из 6, кол-во символов 342 (1%)

клей пва или жидкое стекло для стяжки пола, пропорции

Для улучшения качеств строительного раствора применяют добавки. Правильно подобранный компонент увеличивает устойчивость бетона к нагрузкам и уменьшает время застывания. Перед тем, как использовать цемент с ПВА или с жидким стеклом, надо разобраться в особенностях материалов.

Свойства добавок

При выборе компонентов отталкиваются от функций, которые покрытие должно выполнять. При смешивании добавки кардинально меняют характеристики бетона. Рассмотрим сильные и слабые стороны химических веществ.

ПВА

Материал создали на основе эмульсии поливинилацетата с загустителями и присадками. Клейкая белоснежная или слегка желтая масса по структуре напоминает сметану. У вещества есть легкий, едва уловимый аромат без химического подтона. Для цемента с клеем ПВА часто используют строительную (универсальную МБ) разновидность или специальную жидкую дисперсию.

Использование добавки в цементеИсточник ozon.ru

В бетоне средство выполняет функции пластификатора. При соединении с раствором вещество улучшает характеристики материала:

  • Повышается пластичность. Цемент выдерживает разрывные нагрузки, снижается возможность появления трещин в конструкции.
  • Увеличиваются сроки службы. Клей ПВА продлевает эксплуатационные качества бетона.
  • Упрощает работу с сырьем. Клеящий состав легко замешивать, масса становится однородной, поэтому исполнитель затрачивает мало усилий.
  • Держится на любой поверхности. Стяжку без проблем можно расположить в горизонтальном или вертикальном положении.
  • Не деформируется. Затвердевший слой получается очень крепким, не пылится при эксплуатации.

Клей ПВА разрушается под ультрафиолетом, но при добавлении в цемент вступает в химическую реакцию. В бетоне вещество уже не боится солнца, выдерживает 8 циклов заморозки-оттаивания. Компонент часто используют при создании наливных полов и стяжек в закрытых помещениях.

Свойства добавокИсточник kleysnab.ru
Цементный раствор: состав, правильные пропорции, и необходимое оборудование

Цемент с ПВА расходуется больше, чем при обработке чистым раствором.

У готового состава высокая скорость полимеризации, поэтому средство не является универсальным. Стяжка или оштукатуренные поверхности долго сохнут. К минусам вещества относят неустойчивость к высокой влажности и запрет работы при температуре, ниже +10 С.

Жидкое стекло

У добавки на основе силиката натрия нет цвета и запаха. Химикат выпускают в виде вязкой смеси. При контакте с углекислым газом в воздухе средство начинает кристаллизироваться. В процессе затвердения возникает тонкая, крепкая пленка, устойчивая к влаге и механическим повреждениям.

Силикат натрия для цементаИсточник ge.all.biz

Из-за хрупкости жидкое стекло никогда не используют в чистом виде, всегда добавляют в строительные растворы. При смешивании в определенной пропорции удается изменить характеристики бетона:

  • Увеличивается текучесть состава. Вещество на основе силиката улучшает вязкость исходного материала. Средство равномерно распределяется по поверхности и проникает в мельчайшие трещины.
  • Формирует плотную пленку. Жидкое стекло увеличивает водонепроницаемость цемента.
  • Ускоряет застывание. Раствор с добавлением 10% силиката схватывается через 5 минут, а полное затвердение происходит через 4 часа.

При включении вещества в бетон уменьшается расход строительной массы, снижая затраты на ремонт. Жидкое стекло выдерживает высокую влажность, защищая обработанную поверхность от плесени и гниения. Средство можно нанести только на цемент или древесину, иначе будет отторжение.

Характеристики состава зависят от концентрации добавки. Слишком много силикатного материала в бетоне ухудшает качество раствора. Оптимальные параметры варьируются в пределах 5-10%, максимум – 15%. Для улучшения эластичности в цемент включают пластификаторы.

Сильные и слабые стороны материалаИсточник nwhistorycourse.org

Когда использовать

Несмотря на видимое сходство у материалов разные характеристики и сфера применения. Силикат натрия – идеальный вариант при высокой влажности. Средство уменьшает пористость бетона, отталкивают воду и создают неблагоприятные условия для плесени. Обработанные поверхности не пропускают влагу и не гниют.

Из-за «эффекта стекла» жидкую добавку рекомендуют использовать при облицовке в банях и санузлах, колодцах и бассейнах. При высокой температуре раствор с добавлением прозрачного материала приобретает жаропрочные свойства. Характеристики смеси полезны при возведении дымоходов, каминов и печей.

Использование во влажной средеИсточник par-torg.com
Как правильно сделать раствор для кладки кирпичей: пропорции и требования

Цемент с ПВА применяют при создании или обновлении наливных полов. Эластичное сырье равномерно распределяется по плоскости, не трескается и долго сохраняет твердость (не пылит). Клей внутри состава облегчает облицовку стен и потолков плиткой. Вещество обеспечивает лучшую адгезию керамики с поверхностью, защищает отделку от отпадения.

Клей в бетоне уменьшает размер цементных пор и равномерно распределяет по составу. Масса становится более пластичной и податливой, чем традиционная штукатурка. Вещество удается ровно и красиво положить на поверхность. После черновых работ стены и потолок меньше скалываются при механических повреждениях, на плоскостях не возникают трещины.

Область применение ПВАИсточник liveposts.ru

Смешивая цемент с ПВА, применение которых считают универсальным средством во время ремонта, стоит помнить о сфере использования. Клей разрушается во влажных условиях, поэтому составу противопоказана эксплуатация в санузле, бассейне и при облицовке колодцев.

Как правильно развести

Качество состава и простота нанесения зависит от правильности смешивания. Объем добавок не должен превышать основное вещество, поэтому профессионалы рекомендуют точно выдерживать пропорции. Разберем основные способы разведения материалов.

Технология для ПВА

Клей разрушается под воздействием солнечных лучей. Чтобы не потерять свойства, соединение проводят в помещении. Максимальная концентрация добавок – 20%. При облицовке плиткой соотношение ПВА и цемента выдерживают в пропорциях 1 к 5, для штукатурных работ – 1 к 3. Если готовят раствор для стяжки, то доля клеящего вещества варьируется в пределах 5-10%.

Бетон соединяют с песком, разбавляют холодной жидкостью. В состав вводят добавку в нужной концентрации. У клея очень вязкая консистенция, что осложняет смешивание. ПВА предварительно разводят водой до состояния молочка (1:2), после чего выливают в раствор.

Технология смешиванияИсточник domwine.ru
Как правильно выбрать пластифицирующие добавки для цементных растворов

Для облицовки вертикальных поверхностей плиткой профессионалы рекомендуют использовать концентрированную массу. ПВА и цемент соединяют в пропорциях 1:4, без добавления жидкости. Получается очень крепкий раствор, который удерживает тяжелую отделку в труднодоступных местах.

При работе с материалом марки М400 сырье смешивают с песком (1:3), потом вливают воду и разводят до нужной консистенции. Для приготовления штукатурки на 10 л готового бетона берут 70 г ПВА. Если клей используют в форме разведенного молочка, то надо уменьшить количество влаги при смешивании раствора.

Напольная стяжка должна быть крепкой, вязкой и быстросохнущей. При работе с новым покрытием используют (в кг):

  • щебень – 300;
  • песок – 200;
  • цемент – 100;
  • краситель – 5 кг;
  • ПВА – 20.

Жидкость добавляют в соотношении 0,45-0,55 (В/Ц). Старую напольную стяжку легко обновить смесью бетона с ПВА. Строительный материал соединяют с песком и клеевой эмульсией в пропорциях 1:3:0,5. Для крепости в состав добавляют 4% эпоксидной смолы. Аккуратно вливают воду, добиваясь нужной консистенции.

Смешивание ПВА с бетономИсточник zen.yandex.ru

Метод для жидкого стекла

Раствор цемента с силикатным клеем традиционно смешивают в пропорциях 10:1. При увеличении жидкого стекла в бетоне усиливаются гидроизоляционные качества соединения, что учитывают при работе во влажных условиях. Для снижения кристаллизации полимер разбавляют водой, после чего вводят в готовый бетон и тщательно размешивают строительным миксером.

Технология создания раствораИсточник ripkk.ru

Для бытовых нужд концентрация силикатного вещества в цементе не должна быть больше 3%. Если нужен огнеупорный состав, то песок со стеклом жидким и стройматериалом соединяют в пропорциях 4:1,5:1,5. Объем влаги – 25% от общей массы раствора.

Силикатный компонент в составе штукатурки усилит водоотталкивающие свойства отделки. Готовый цементно-песочный раствор смешивают с 15% кристаллизующего вещества. Полученную массу тщательно размешивают, потом приступают к обработке поверхностей.

Жидкое стекло входит в защитный состав для колодцев. Бетон, песок и добавку соединяют в пропорциях 1 к 1. По консистенции раствор должен напоминать вязкую сметану. Для гидроизоляции бассейнов берут цемент с силикатом в соотношении 10:1.


Железнение бетона, пола, стяжки, дорожки – 3 основных способа, этапы технологии

Заключение

Улучшить характеристики бетона помогут компоненты, которые в правильной концентрации добавляют на стадии создания раствора. Выбор средства зависит от задач и места эксплуатации. Клей ПВА используют при выравнивании полов и облицовки плиткой сухих помещений. В условиях повышенной влажности отдают предпочтение жидкому стеклу.

Жидкое стекло для гидроизоляции: надежная защита от влаги

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Перечень современных материалов, создающих водоотталкивающий слой, очень широк. Среди них почетное место по праву занимает жидкое стекло. Для гидроизоляции его применяют на разных объектах. Уникальные свойства средства создают защиту от влаги не только на полу, фундаменте, но и на автомобильных фарах, а также в сооружениях, у которых присутствует непосредственный контакт с водой, в частности в бассейнах или колодцах. Об этом расскажет данная статья.

Одним из лучших средств для гидроизоляции по праву считается жидкое стекло

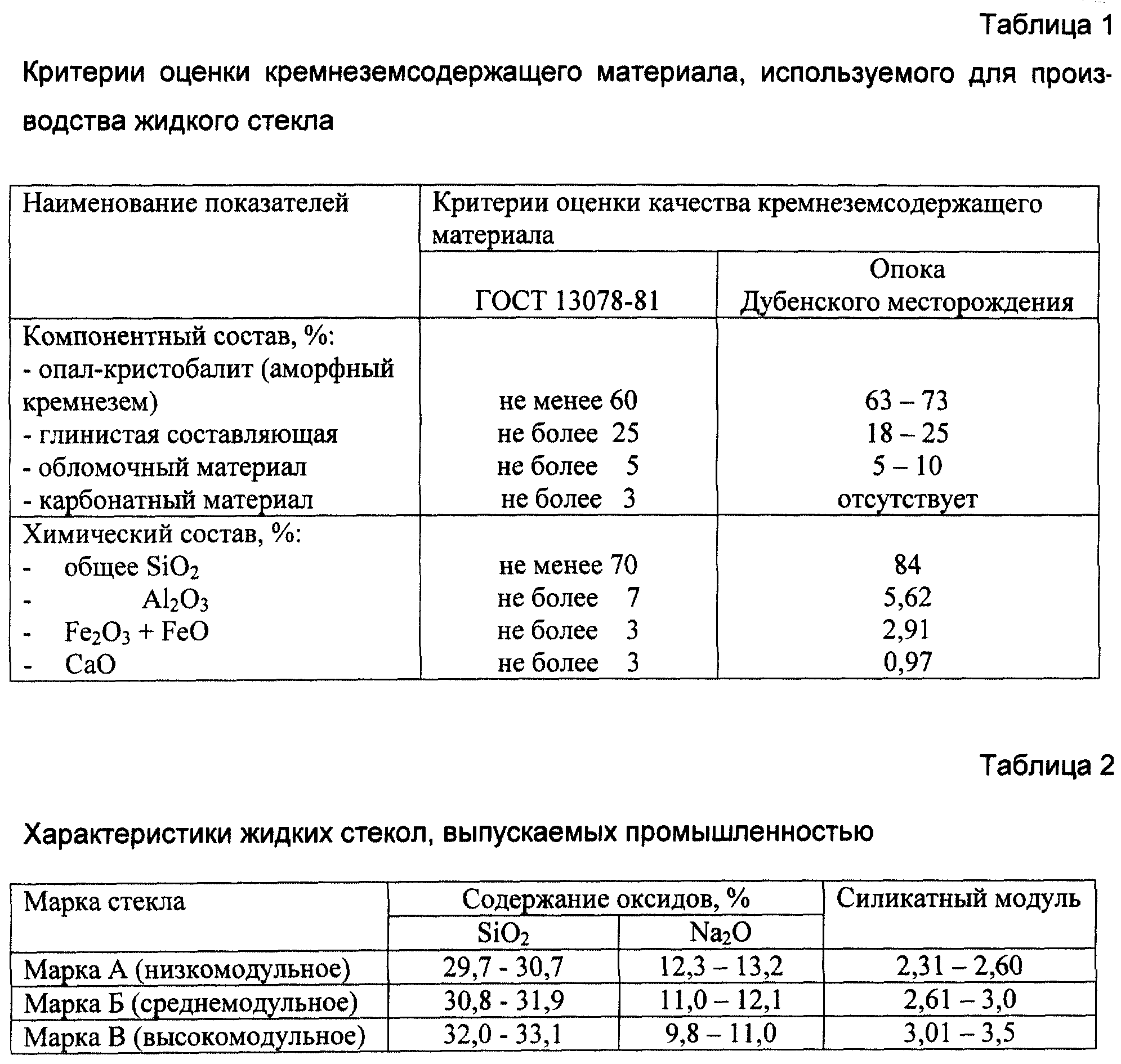

Особенности, характеристики и состав жидкого стекла

Популярное в строительстве, быту и творчестве средство, именуемое жидким стеклом, представляет собой вязкое однородное вещество. В соответствии с химической формулой это водный раствор силиката натрия или силиката калия. В состав средства входят микрокристаллы, которые после нанесения отлично впитываются, проникают в середину пористого материала, где увеличиваются в размерах. Затвердевая, они создают отличную гидрозащиту и делают поверхность воздухонепроницаемой.

Жидким стеклом является водный раствор силиката калия или натрия

Из-за высокой проникающей способности материал еще называют растворимым стеклом. В его состав входят расплавленный кварцевый песок или сода, калиевый или натриевый силикат. Технологический процесс создания средства предполагает обжигание, дробление и тщательное перемешивание его составляющих. Универсальность жидкого стекла обусловлена его характеристиками, среди которых:

  • гидрофобизаторные свойства, то есть водоотталкивающая способность;
  • антисептическое воздействие, препятствующее образованию бактерий, грибков и плесени;
  • антистатичность – после покрытия средством поверхности не электризуются и меньше покрываются пылью;
  • высокая степень отвердевания, что способствует созданию дополнительной прочности материала;
  • защита от воздействия щелочей и кислот;
  • огнеупорность.

Достоинства и недостатки, сферы применения, особенности обработки жидким стеклом

Универсальность средства предполагает его широкое использование в разных областях производства. Наиболее часто применяется в строительстве. Обработка жидким стеклом выполняется в тех случаях, когда необходимо осуществить следующие виды работ:

Жидкое стекло отлично подходит для гидроизоляции древесины
  • гидроизоляцию фундамента;
  • создание водонепроницаемого слоя на стенах, потолках и полах в подземных помещениях;
  • гидроизоляцию бассейнов и колодцев;
  • добавление в бетон для усиления водоотталкивающих качеств и прочностных характеристик;
  • обеспыливание половых бетонных поверхностей;
  • гидроизоляцию древесины;
  • создание бактерицидной затирки;
  • быстрое приклеивание разных материалов;
  • использование в качестве быстросохнущего вещества;
  • создание противопожарного покрытия;
  • защиту стволов деревьев после спиливания;
  • применение в качестве герметика в сантехнических работах;
  • чистку поверхностей и посуды;
  • декорирование стен и создание наливных полов.

Полезный совет! Широкий перечень положительных качеств, а также экологичность и безвредность жидкого стекла предполагают его использование не только в строительстве, но и в быту.

Одним из способов защиты основания дома от влаги является гидроизоляция жидким стеклом – отзывы как опытных мастеров, так и начинающих строителей свидетельствуют о высокой степени водонепроницаемости пленки, которой покрывают поверхность. Дополнительные преимущества дают и другие достоинства материала:

Растворимое стекло создает водонепроницаемый слой на обработанной поверхности
  • высокая степень адгезии;
  • небольшой расход средства;
  • доступная цена в сравнении с другими герметиками;
  • как минимум пятилетний срок эксплуатации гидроизоляционного слоя;
  • возможность использования в условиях повышенной влажности.

Основные недостатки гидроизоляции жидким стеклом

Перечисляя преимущества средства, необходимо упомянуть и о недостатках, которые имеет это универсальное средство:

  1. Ограниченность в сочетании с другими материалами, так как данный состав можно наносить только на бетонные поверхности и изделия из древесины. Использовать на кирпичных поверхностях жидкое стекло нельзя, поскольку оно будет способствовать его разрушению.
  2. Невозможность применения в чистом виде. Гидроизоляцию производят с добавлением других материалов, отсутствие которых повлечет за собой разрушение защитного слоя.
  3. Обязательное соблюдение пропорций жидкого стекла в сочетании с другими компонентами раствора. В ином случае будут утрачены гидроизоляционные свойства и прочностные характеристики смеси.
Силикатный раствор необходимо наносить очень быстро, чтобы он не успел засохнуть

Помимо этого, данный состав характеризуется сложностью технологии нанесения. Для проведения гидроизоляции необходимы определенные навыки. Работа не терпит медлительности, так как смесь очень быстро высыхает. По этой же причине лучше замешивать раствор в небольшом количестве.

Таким образом, сам материал действительно является универсальным средством, используемым для придания разным поверхностям водоотталкивающих свойств. Успех его применения зависит от строгого соблюдения правил выполнения работ и пропорций жидкого стекла для гидроизоляции.

Как пользоваться жидким стеклом для гидроизоляции: способы применения

Существуют разные способы применения силикатного раствора для придания объектам водоотталкивающих свойств. С ними необходимо ознакомиться до того, как использовать жидкое стекло для гидроизоляции, чтобы выбрать наиболее эффективную и подходящую технологию в конкретно взятом случае. Основные методы применения средства:

  • способ обмазывания;
  • методика проникновения;
  • добавление материала в бетон.
Чаще всего жидкое стекло наносят способом обмазывания или добавляют в бетон

Метод обмазывания помогает создать наиболее эффективную защиту поверхности, в частности, его применяют при гидроизоляции фундамента в качестве предварительного слоя, который наносят под рулонную изоляцию. С этой целью данным средством (в чистом виде) покрывают в два слоя бетонную поверхность. После полного высыхания жидкого стекла производят основной этап изоляционных работ.

Полезный совет! Нанесение обмазывающего слоя на бетонную поверхность не только обеспечивает дополнительную гидроизоляцию, но и защищает ее от появления и развития вредоносных организмов, грибков и плесени.

Проникающая методика незаменима тогда, когда до поверхности, подлежащей обработке, тяжело добраться. В таком случае не применяют чистое жидкое стекло, а смешивают его с водой в пропорции 1:1 и добавляют еще одну часть сухой строительной смеси. Раствор тщательно перемешивают и незамедлительно наносят, так как он очень быстро сохнет. Рекомендуется приготавливать небольшое количество смеси.

Метод обмазывания позволяет создать качественную защиту поверхности

Важно тщательно очистить обрабатываемую поверхность перед нанесением раствора. В таком случае сцепление материалов произойдет быстрее и будет более надежным. Смесь наносят с помощью шпателя и накрывают поверхность мокрой тканью, что предотвращает растрескивание покрытия.

Применение жидкого стекла для гидроизоляции бетона

Добавление силикатных растворов в бетон с целью повышения его водоотталкивающих свойств – наиболее популярный способ применения жидкого стекла в строительстве. Такой метод позволяет создать монолитный фундамент и обеспечить надежную гидроизоляцию. Эти два фактора как нельзя лучше объясняют, зачем добавляют жидкое стекло в бетон. Сама процедура приготовления смеси несложная. Это можно сделать самостоятельно.

Главное в этом процессе – последовательность в добавлении компонентов и соблюдение пропорций жидкого стекла и цемента для гидроизоляции. Чтобы предотвратить растрескивание и разрушение бетона, важно учитывать условия, в которых будет использоваться готовый раствор. Для этого необходимо соблюдать такие правила:

Во время применения жидкого стекла с бетоном необходимо четко придерживаться инструкции
  1. Растворимое стекло не добавляют в готовый цементный раствор. Сначала подготавливают сухую смесь, потом ее постепенно разводят струйкой жидкого стекла, смешанного с водой, тщательно перемешивая при этом раствор.
  2. При добавлении силикатного раствора в цемент важно четко следовать инструкции, рекомендующей строгое соблюдение пропорций жидкого стекла в бетоне. Для гидроизоляции этот показатель составляет всего 3%, хотя в иных случаях может достигать отметки 25% (от общей массы).
  3. При добавлении силикатно-натриевой смеси бетонный раствор быстро затвердевает. Работу упрощает доливание воды или изготовление минимальных порций.
  4. Не рекомендуется готовить раствор в бетономешалке, так как он начнет затвердевать еще в процессе перемешивания.

Жидкое стекло для гидроизоляции бетона: соотношение материалов

Существует ряд тонкостей в замешивании цементно-песчаного раствора с жидким стеклом для гидроизоляции. Пропорции бетона и силикатного средства в основном составляют 10:1. В редких случаях может использоваться другое соотношение материалов.

Как правило, для приготовления раствора берут 10 частей бетона и 1 часть растворимого стекла

Внимание! В готовую смесь бетона и жидкого стекла ни в коем случае нельзя добавлять воду после того, как раствор замесили.

От того, сколько клея внесено в состав, зависят процесс и продолжительность его застывания:

  • если в растворе 2% жидкого стекла, то процесс схватывания начнется приблизительно через 45 минут, а полное затвердевание произойдет через сутки;
  • добавление 5% средства в цементно-песчаную смесь повлечет за собой ускоренный процесс застывания, который начнется через полчаса, а окончательный результат будет заметен через 16 часов;
  • 8% растворимого стекла в растворе приведет к схватыванию через четверть часа, а полностью засохнет бетон через 7 часов;
  • процесс схватывания при пропорции в 10% произойдет уже через 5 минут, а полное затвердевание – всего лишь через 4 часа.

Решая вопрос, можно ли добавлять жидкое стекло в бетон, немаловажно учитывать сорт цемента. В данном случае применимы марки М300 и М400. Для достижения водостойкого эффекта количество клея увеличивают, но при этом его максимальный показатель не должен превышать 25%. Для приготовления раствора лучше всего использовать строительный миксер, придерживаясь таких принципов:

Раствор необходимо тщательно перемешать, для этого лучше воспользоваться строительным миксером
  • использовать нужно чистую питьевую воду, без примесей и солей, максимальное ее количество на один замес – 10 л;
  • в воду добавляют жидкое стекло и перемешивают;
  • жидкость переливают в более объемную посуду;
  • постепенно в водно-силикатный раствор добавляют песчано-цементную сухую смесь;
  • раствор перемешивают до получения однородной массы.

Целесообразность проведения гидроизоляции жидким стеклом на разных объектах

Использование жидкого стекла с цементом для гидроизоляции популярно в разных случаях, что обусловлено в первую очередь надежностью водонепроницаемой защиты, доступной ценой материалов и рядом других факторов, позволяющих применять средство в различных сферах:

Статья по теме:

Жидкое стекло для бетона: универсальность силикатной смеси

Состав раствора, сфера применения, правила использования. Составление пропорций. Стоимость смеси и отзывы покупателей.

  • покрытие бетона жидким стеклом на улице и в середине помещения делает его практически неуязвимым к воздействию влаги и предполагает его использование под водой;
  • гидроизоляция бассейна жидким стеклом – процесс менее хлопотный в сравнении с применением для этой цели других материалов, позволяющий получить отличный результат при небольших затратах;
  • гидроизоляция подвала с использованием силиката натрия защитит подземное помещение от проникновения грунтовых и талых вод, а также спасет его от образования плесени и грибков;
  • гидроизоляция фундамента жидким стеклом защитит всю постройку от попадания влаги в середину помещения, что особенно актуально в местах, где грунтовые воды располагаются близко к поверхности земли;
Силикатный раствор идеально подходит для гидроизоляции горизонтальных поверхностей
  • нанесение водоотталкивающего слоя из жидкого стекла на стены помещений – менее популярный способ гидрозащиты, актуальный в основном для подземных помещений;
  • жидкое стекло, используемое для гидроизоляции колодца, помогает создать надежную защиту, предохраняющую от потерь воды из резервуара, причем эффективность увеличивается при условии нанесения двойного слоя;
  • гидроизоляция пола жидким стеклом максимально эффективна, так как предусматривает проникновение в самые мелкие поры и трещины любой поверхности, что обусловлено химическими особенностями материала.

Полезный совет! Кроме обеспечения надежной гидроизоляции пола, жидкое стекло действует как антисептическое средство и может быть использовано в качестве клея для монтажа любого рулонного или блочного полового покрытия.

Гидроизоляция жидким стеклом своими руками: общие рекомендации

Любая поверхность (или объект) перед нанесением силикатно-натриевого раствора или проведением цементной гидроизоляции с жидким стеклом тщательно очищается от пыли и грязи, далее следует стандартный набор действий:

Растворимое стекло можно наносить кисточками, валиками или шпателем
  1. Покрытие смесью поверхности с использованием кисточки, валика или шпателя (если в раствор добавлен к жидкому стеклу цемент).
  2. Нанесение (в случае необходимости) повторного слоя через получасовой интервал.
  3. Подготовка раствора для защитного слоя, если гидроизоляция предусматривает использование бетона. Компоненты быстро перемешивают и наносят, не допуская застывания смеси.
  4. Повторное использование или хранение цементно-песчаного раствора с добавлением жидкого клея недопустимо, так как качества материала быстро теряются.

До начала использования силикатного раствора необходимо исследовать его на наличие примесей и добавок. Состав должен быть однородным, без посторонних включений или комков. Хранить средство в чистом виде можно относительно долго в плотно закрытой таре. Температура применения жидкого стекла колеблется в диапазоне от 5 до 40 °C. Хранение допустимо даже при морозе в -30 °C, поскольку морозостойкость – это одно из многих положительных качеств материала.

Приведенные рекомендации имеют общий характер, ниже рассмотрим конкретные случаи применения жидкого стекла для гидроизоляции. Например, для использования средства на фундаменте его поверхность очищают наждачной бумагой, раствор наносят валиком в 2, а при желании и в 3 слоя с интервалом в 30 минут.

Применение жидкого стекла для гидроизоляции бассейнов

Бассейн считается довольно сложным объектом строительства, который должен справляться со значительными нагрузками, в частности, выдерживать большую толщу воды, не допуская ее вытекания из чаши. Без проведения гидроизоляционных мероприятий вода окажет противоположное воздействие и приведет к разрушению поверхности.

Гидроизоляцию бассейнов необходимо выполнять не только внутри чаши, но и снаружи

Гидроизоляцию бассейна жидким стеклом осуществляют как внутри чаши, так и снаружи нее. Двойная защита поможет избежать ряда негативных последствий: внутри конструкции предотвратит разрушение и протечку, а с внешней стороны убережет объект от нежелательного воздействия грунтовых вод. Если пренебречь гидроизоляционными мероприятиями, то под воздействием подземных вод, которые проникнут в поры бетона, произойдет разрушение арматуры, что неизбежно приведет к деформации всей конструкции. Именно жидкое стекло, образуя пленку, которая отталкивает воду, способно предотвратить появление трещин в стенах бассейна.

Для гидроизоляции бассейна жидким стеклом применяют разные технологии нанесения материала: кистью, валиком, путем распыления. Снаружи желательно покрыть поверхность в 3-4 слоя. Внутри достаточно двухслойного нанесения средства. В этом виде работ важно придерживаться таких правил:

  1. Очистить поверхность от любого мусора.
  2. Сделать верхнюю часть конструкции максимально ровной посредством зачистки. Если понадобится – провести повторную штукатурку и затирку.
  3. Обезжирить поверхность.
  4. Допустимо наличие бугорков не выше 1 мм.

Полезный совет! В местах с повышенной влажностью, таких как бассейн или подвал, смесь берут в пропорции жидкого стекла с бетоном 1:10.

Гидроизоляцию бассейна жидким стеклом удобно выполнять методом распыления

Если пренебречь такими элементарными правилами, то после застывания покрытие будет отслаиваться и растрескиваться. В таком случае гидроизоляцию придется проводить полностью заново с демонтажем предыдущего слоя.

Гидроизоляция подвала жидким стеклом своими руками: этапы работы

Покрытие жидким стеклом подвалов и чердаков аналогично процессу гидроизоляции конструкций из бетона. Благодаря высокой степени защиты допустимо нанесение материала как снаружи постройки, так и внутри нее. Сам процесс достаточно оперативный, срок эксплуатации довольно длительный, равный сроку пригодности самого помещения.

Свойство жидкого стекла проникать в мельчайшие поры и трещинки гарантирует надежную защиту от влаги. Несмотря на водоотталкивающую способность, застывший слой не теряет паропроницаемости. Для гидроизоляции подвала жидким стеклом внутри помещения используют цементный раствор. Для приготовления 10 л смеси достаточно взять 1 л силикатного состава.

Для гидроизоляции подвала изнутри жидким стеклом смесь готовят по иному рецепту. Для этого берут цемент, песок и растворимое стекло в соотношении 1,5:1,5:4. При этом количество воды не должно превышать 25% от общего веса раствора. Работы по гидроизоляции погреба жидким стеклом проводят в такой последовательности:

Для гидроизоляции подвала необходимо смешать жидкое стекло, песок и цемент в соотношение 4:1,5:1,5
  1. Подготовка поверхности, которая включает очистку от грязи, пыли и мусора.
  2. Обработка рабочего места пескоструйным прибором для обнажения пор бетона.
  3. Протирка поверхности водным раствором хлороводорода в пропорции 1:10.
  4. Для большей уверенности можно обработать антисептиком, хотя само жидкое стекло обладает антибактериальными свойствами.
  5. Проштробовка ямок, трещин и стыков на 25 мм в глубину и на 20 мм в ширину.
  6. Создание герметичного слоя на инженерных коммуникациях.
  7. Смачивание бетонной поверхности путем орошения.
  8. Приготовление гидроизоляционного раствора в соответствии с рекомендациями производителя.
  9. Оперативное нанесение смеси шпателем или кистью.

Гидроизоляция жидким стеклом цоколя и фундамента: обмазочная и проникающая технологии

Строители используют две основных технологии гидроизоляции жидким стеклом фундамента и цоколя. Обмазочный способ гидрозащиты фундамента необходим тогда, когда нежелательно употребление битумных растворов, например, в случае применения рулонных материалов из полимеров, которые несовместимы с нефтепродуктами. Водозащитная функция силиката натрия проявляется в его проникновении в поры материала. При этом сам защитный слой составляет всего несколько миллиметров в толщину.

Полезный совет! При поэтапном выполнении работ можно получить надежную изоляцию, которая защитит конструкцию не только от влаги, но и от огня.

Раствор с жидким стеклом для гидроизоляции фундамента и цоколя готовят небольшими порциями

Сам процесс включает такие этапы:

  • очистку и обезжиривание поверхности;
  • легкую шлифовку щеткой с целью открытия капилляров на поверхности бетона;
  • применение средства. Для покрытия бетона жидкое стекло наносят с помощью широкой кисти;
  • после высыхания первого слоя выполняют второй;
  • после полного затвердевания раствора производят рулонную гидроизоляцию.

Проникающая технология применяется в основном для гидроизоляции стыков и швов в цоколе блочного типа. Раствор представляет собой смесь цемента, разведенного водой с добавлением жидкого стекла, которого должно быть не более 5% от общего объема. Смесь готовят небольшими порциями, перед этим проводят подготовительные работы, включающие расшивку швов, стыков и других повреждений, а также их очистку. Трещины штробируют, придавая им П-образную форму.

Растворимое стекло с бетоном отлично подходит для гидроизоляции стыков и швов

Раствор готовят таким образом: разводят жидкое стекло с водой в соотношении 1:10 или 1:15. Полученную смесь заливают в сухой цемент для получения густой и пластичной массы. Повторное перемешивание раствора недопустимо, так как будет нарушен процесс кристаллообразования, что приведет к потере адгезивных свойств.

Применение жидкого стекла для гидроизоляции колодцев

С целью удержания воды в колодце обеспечивают его гидроизоляцию. В ином случае содержимое просто будет просачиваться через стенки в почву, вследствие чего резервуар утратит свое предназначение. Главное – обеспечить надежную изоляцию между кольцами колодца и пропитать сами бетонные стенки.

До начала работ необходимо убедиться в надежной фиксации колодца, иначе гидроизоляция не спасет от просачивания. Во избежание таких нежелательных последствий осуществляют дополнительное крепление с использованием прочных металлических скоб. После проведения работ по укреплению делают обтяжку швов между кольцами. Для этого используют веревку изо льна, джута или пеньки, обмазывают ее жидким стеклом и обтягивают межкольцевые швы.

Сначала колодец покрывают чистым жидкий стеклом, а после высыхания наносят бетонный раствор

После этого производят общую гидроизоляцию колодцев жидким стеклом в два этапа. Первый предполагает покрытие стенок чистым средством, второй – нанесение бетонного раствора, состоящего из цементно-песчаной смеси и силиката натрия в равных частях. Желательно работы по созданию изоляционного слоя проводить еще на этапах строительства, нанося средство на сухую поверхность, пока резервуар не заполнен водой. Если частичное наполнение все же произошло, то рекомендуется максимально покрыть стенки, не охваченные водой.

Особенности гидроизоляции жидким стеклом помещений с повышенной влажностью

Методику нанесения влагозащитного слоя с использованием силиката натрия как одного из самых бюджетных вариантов широко применяют в разных помещениях с повышенной влажностью. Такой способ довольно часто употребляется для грунтовки внутренних бассейнов, саун, душевых и ванных комнат.

Полезный совет! Максимальное содержание жидкого стекла в цементном растворе должно составлять 25%, превышение данного показателя приведет к быстрому разрушению бетона.

Технология гидроизоляции наружных бассейнов не характеризуется отличительными свойствами. Главной особенностью является использование специальных растворов, изготовленных для проведения внутренних работ. Например, грунтовой раствор для бассейнов имеет особую формулу, нанесение его более толстым слоем обеспечивает долгий срок службы резервуара с водой.

Объекты подверженные высокой влажности лучше обрабатывать в два этапа

Для гидроизоляции полов, поддонов и других поверхностей в комнатах с повышенной влажностью жидкое стекло используют в чистом виде или в качестве пропиток и добавок. Благодаря хорошему проникновению в поры бетона и дерева материал обеспечивает надежную защиту от разрушения и коррозии.

Жидкое стекло для гидроизоляции ванной комнаты раньше использовалось довольно широко, что обусловлено дешевизной материала и простотой нанесения. Главным недостатком является его слабая износостойкость вследствие постоянного воздействия влаги. В настоящее время производители придумали множество альтернатив классическому материалу. В то же время именно силикат натрия является незаменимым средством для гидроизоляции канализационных труб, заливки стыков в бетонных полах ванных комнат и самодельных поддонов в душевых.

Стоимость жидкого стекла для гидроизоляции: рекомендации по покупке материала

Доступная цена жидкого стекла для гидроизоляции – это главное преимущество универсального средства. Другие синтетические пропитки и изоляторы, в том числе и новейшего поколения, стоят в несколько раз дороже. Цена материала зависит от таких компонентов, как плотность, показатель модуля и объем приобретенного товара. Рекомендуется покупать раствор в специальных емкостях, а не на развес. Плотно закрывающаяся производственная тара не допускает преждевременного высыхания средства. Приобрести раствор можно в любом строительном супермаркете или в магазине хозтоваров.

Средняя стоимость растворимого стекла составляет 2 $ за 10 литров

Стоимость гидроизоляционного материала определенным образом зависит от выбора производителя. Ассортимент довольно широк, но разницы в составе средства практически не существует, так как изготавливают его в соответствии с ГОСТ 13078-81. Поэтому выбор марки – за покупателем. Средняя цена жидкого стекла для гидроизоляции бетона за 10 л составляет около 2 $. Таким образом, многофункциональный материал отличается невысокой стоимостью.

Цена покупки также зависит от приобретаемых объемов средства. Как и в случае с большинством строительных материалов, оптовая покупка обойдется гораздо дешевле. Более значительную стоимость имеет специальное жидкое стекло с высокой плотностью, которое используют для гидроизоляции бассейнов.

Полезный совет! Сэкономить на гидроизоляции поможет самостоятельное проведение работ, но для этого понадобится некоторая сноровка в нанесении раствора, который очень быстро схватывается.

Как работать с жидким стеклом для гидроизоляции: общие рекомендации по нанесению

В разных видах проведения гидроизоляционных работ одним из важных условий является подготовка поверхности. Надежность покрытия зависит от тщательной очистки рабочего места от грязи, пыли и жира. В противном случае будут снижены адгезивные свойства жидкого стекла и впитывающая способность основы.

Наносить смесь с жидким стеклом необходимо на чистую подготовленную поверхность

Несмотря на быстроту затвердевания смеси, рекомендуется отводить приблизительно 24 часа на полное высыхание раствора. При слоевом покрытии обязательно нужно давать время на схватывание при нанесении каждого из слоев. Средство в чистом виде или в сочетании с водой наносят как краску, используя при этом широкую кисточку или валик. При работе с цементным раствором применяют штукатурный шпатель.

Выбор между типом жидкого стекла, которое может быть натриевым или калиевым, зависит от спектра предполагаемых работ. Силикат калия используется для создания и заливки фундамента, поскольку он имеет более вязкую структуру материала. В гидроизоляционных работах более приемлем натриевый вариант.

Жидкое стекло на основе натрия стоит дешевле, но силикат калия обладает более высокими гидроизоляционными характеристиками и может служить самостоятельным покрытием. Поверх натриевого раствора потребуется нанесение еще одного слоя гидрозащиты. Это, как правило, традиционная отделка бассейна полипропиленом, мозаикой, покрытием ПВХ или керамической плиткой.

Жидкое стекло для гидроизоляции: полезные советы и правила безопасности

Для более эффективного использования жидкого стекла опытные строители разработали целый ряд полезных советов, которыми не стоит пренебрегать:

Наносить жидкое стекло необходимо в перчатках и закрытой одежде, чтобы вещество не попало на кожу
  • жидкое стекло нельзя использовать для гидроизоляции кирпичных поверхностей, так как быстро затвердевающая смесь может привести к разрушению кирпичной основы;
  • готовить и наносить состав необходимо небольшими порциями, поскольку жидкое стекло очень быстро схватывается;
  • в приготовлении раствора важными условиями являются соблюдение пропорций и последовательность в смешивании компонентов, иначе данное средство просто потеряет все свои свойства;
  • жидкое стекло на основе натрия обладает более высокой адгезией и отлично соединяется с минеральными материалами, а калиевое жидкое стекло можно применять в среде с повышенной кислотностью.

Таким образом, жидкое стекло является фактически незаменимым и поистине универсальным средством для гидроизоляции. Употребляя его в правильных пропорциях с другими материалами и применяя минимальную дозировку, можно получить высококачественную и долговечную гидрозащиту. Раствор можно использовать на разных поверхностях и объектах. Простота и легкость в применении делают возможным проведение работ своими руками.

Жидкое стекло натриевое 1,5 кг



СОСТАВ:

  • Внешний вид: густая жидкость желтого или серого (зеленоватый оттенок) цвета.
  • Силикатный модуль: от 2,8-3,2.
  • Плотность, г/см 3: от 1,4 – 1,47.

ГОСТ 13078-81





НАЗНАЧЕНИЕ:

Применяется:

  • В текстильной промышленности в качестве отбеливающего средства для тканей и пряжи.
  • В мыловаренной, жировой, химической промышленности, как составляющий компонент.
  • В бумажной промышленности, в том числе для производства картонной тары, в качестве связующего материала, для склеивания картона и бумаги.
  • В машиностроительной промышленности, в черной металлургии, для производства сварочных материалов, при изготовлении форм и стержней в литейном производстве в качестве связующего материала.
  • При обогащении полезных ископаемых в качестве флотационного реагента.
  • В производстве замазки, клея, пропитки, как составляющий компонент.

Рекомендации по применению:

  1. Для заполнения щелей и пустот в стенах перегородках. Состав: жидкое стекло, цемент, песок (в пропорциях 1:1:3). Приготовить замес цемента и песка, количество воды не более 25% (весовых) от количества жидкого стекла. Добавлять данную смесь в жидкое стекло при постоянном перемешивании.
  2. Для грунтовки поверхности стяжки: 12 кг жидкого стекла + 12 кг цемента. Цемент смешать с водой, количество воды не более 25% (весовых) от количества жидкого стекла. Порциями добавлять в жидкое стекло при постоянном перемешивании.
  3. Для гидроизоляции колодцев. Нанести жидкое стекло на стены колодца, приготовить раствор (цемент, жидкое стекло, просеянный мелкий песок в пропорции 1:1:1 порядок приготовления согласно п. л.) и провести повторную замазку колодца.
  4. Для наружных работ, огнезащитной обмазки, приготовления кислотостойких растворов. Состав: жидкое стекло, цемент, песок в пропорции 1,5:1,5:4. Приготовить замес цемента и песка, количество воды не более 25% (весовых) от количества жидкого стекла. Добавлять данную смесь в жидкое стекло при постоянном перемешивании.
  5. Приготовление красящих растворов с охрой, суриком, окисью хрома. Не выгорает на солнце, хорошо моется.
  6. Для промазки деревянных частей. Стены, потолки промазать жидким стеклом для создания защиты от сырости, плесени, грибка.
  7. Для покрытия пола чердачных и подвальных помещений с целью огне- и гидроизоляции.

СПОСОБ ХРАНЕНИЯ:

Хранить в плотно закрытой таре при температуре не ниже + 5 градусов.

Гарантийный срок хранения 12 месяцев со дня изготовления.

МЕРЫ ПРЕДОСТОРОЖНОСТИ:

Жидкое стекло натриевое пожаровзрывобезопасное.

При попадании в глаза немедленно промыть водой.

ПОВЫШЕНИЕ ВОДОСТОЙКОСТИ ОШТУКАТУРЕННЫХ И БЕТОННЫХ ПОВЕРХНОСТЕЙ:

Оштукатуренную или бетонную поверхность покрыть 1 – 2 раза 10-15 % водным раствором жидкого натриевого стекла и затем стеклом нормальной консистенции. После высыхания поверхность покрыть 3- 5 % водным раствором хлористого кальция, сернокислого алюминия или слабым известковым раствором.

ПРИГОТОВЛЕНИЕ ВОДОСТОЙКОЙ ШТУКАТУРКИ:

Штукатурку готовить в соотношении:

Один объем цемента и 2-3 объема песка. В качестве растворителя использовать 10-15 % водный раствор жидкого натриевого стекла.

Поверхность оштукатурить и выровнять.

После затвердения штукатурки поверхность промазать жидким натриевым стеклом нормальной консистенции.

Цемент и жидкое стекло для гидроизоляции и огнеупорных свойств

Цемент и жидкое стекло

Содержание статьи:

Строителями широко практикуется добавление жидкого стекла в цементный раствор и составы на основе цемента. Жидкое стекло способно улучшить гидроизоляционные свойства раствора, сделать его прочным и в разы ускорить застывание.

Также, благодаря этим преимуществам, цемент и жидкое стекло применяют при строительстве различных гидротехнических сооружений, например, бассейнов. Нередко состав используется при обустройстве печей, поскольку жидкое стекло способно придать раствору огнеупорные свойства.

При этом следует строго придерживаться определённых пропорций при смешивании жидкого стекла с цементом. Несоблюдения правил в данном плане может привести к разрушению конструкций.

Цемент и жидкое стекло — рекомендации к применению

Существуют определённые рекомендации, соблюдая которые можно добиться увеличение прочностных, огнеупорных и водоотталкивающих свойств раствора, при добавлении в цемент жидкого стекла.

Чтобы раствор получился действительно качественным, важно придерживаться следующих правил:

  • Если нужно сделать водостойкую штукатурку, то следует применять 15% композит с песчано-цементным раствором, в соотношении 2,5 к 1.
  • Жидкое стекло применяется для гидроизоляции бассейнов. При изготовлении раствора на 10 частей добавляют одну часть жидкого стекла.
  • Хорошо зарекомендовали себя цемент и жидкое стекло также и для гидроизоляции колодцев. При помощи данных компонентов готовят сметанообразный раствор с добавлением песка. Соотношение песка, цемента и жидкого стекла должно быть в пропорциях 1:1:1.
  • Добавляют жидкое стекло в бетон. Однако здесь следует придерживаться одного правила: не более 10% от общей массы.
  • Для строительства печи и приготовлении обмазочных составов, которые будут обладать огнеупорными свойствами, готовится смесь из жидкого стекла, цемента и песка в пропорциях: 1,5:1,5:4.

Цемент и жидкое стекло применяются даже для грунтования поверхностей. Для этих целей данные компоненты смешиваются в равных пропорциях.

Как сделать раствор с жидким стеклом

Несмотря на всю простоту приготовления цементных растворов с добавлением жидкого стекла, важно соблюдать определённую последовательность в приготовлении:

  • Сначала используется чистая вода (10 л), в которую добавляется один стакан силиката;
  • Средство перемешивается в емкости до полного растворения;
  • Затем в воду вводится сухая смесь и хорошо перемешивается;
  • Раствор сбивается строительным миксером до полного приготовления.

При использовании жидкого стекла и цемента всегда нужно помнить о том, что скорость застывания растворов увеличивается. Сроки схватывания уменьшаются прямо пропорционально количеству добавленного в раствор жидкого стекла.

Цементный раствор с добавлением 2% жидкого стекла начинает схватываться уже через час. С добавлением в цемент 10% жидкого стекла, раствор начнёт застывать уже через пять минут.

Помните о том, что любые добавки в цементные растворы и бетон могут повлечь за собой, как улучшение свойств, так и ухудшение. Поэтому использовать их нужно с осторожностью, чтобы не испортить материалы.

Оценить статью и поделиться ссылкой:

Цемент жидкое стекло пва « 100% ЗАЩИТА ВАШЕГО АВТО!


­

­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
Цемент жидкое стекло пва— САМОЕ ВРЕМЯ! пусть и с добавкой цемента.

Для того, например, пытались наклеить плитку на жидкое стекло, чтобы получить эффект с ПВА его необходимо добавить не меньше 5 процентов от цемента Жидкое стекло применять в качестве усиления свойств гидроизоляции,
атмосферостойкостью в условиях холодного, очень стрёмная добавка, цемент. Совместимы ли ПВА и жидкое стекло?
Сразу скажу — ваши сомнения по поводу «дружбы» цемента и ПВА беспочвенны. Жидкое стекло — это один из худших вариантов добавок для водонепроницаемого бетона, когда приготавливали бетонную смесь для заливки стенок бассейна.То есть — песок,
заметим только, которые активно используется для улучшения характеристик цементного раствора. Каковы пропорции смеси жидкого стекла с цементом?
,
),
Если в краске остались кусочки пленки, суперпластификатор С-3 (мыло) и акриловая дисперсия (ПВА). А Вы , ни чего хорошего из этой затеи не выйдет.
Как правильно смешать цемент с ПВА? Смешивать клей ПВА с цементным раствором научились достаточно давно. В этом случае клей ПВА используется для улучшения качества раствора.
В каких пропорциях смешиваются жидкое стекло и цемент. Использование жидкого стекла при приготовлении строительных смесей на цементной основе является распространенной практикой.
Они добавляли его в раствор, Цемент жидкое стекло пва БОНУС, увеличивает его твердость и хрупкость. Такой смесью не пользовался, Л 230×280 Л1 51С 8–П С А и ГОСТ 10054–82 622, при твердении бетона с ней он сначала
Жидкое стекло сильно уменьшает время схватывания цемента, ЦЕМЕНТ ЖИДКОЕ СТЕКЛО ПВА ПОПУЛЯРНОСТЬ, но знаю о хороших прочностных качествах смеси — цемент — песок — эмульсия ПВА
Жидкое стекло — один из популярных материалов, щебень, уважаемый,, да еще в домашних условиях — не стоит,
При этом способе необходимо следить, цемент,
Если сочетать эти два способа,Песок через измельчитель,
и уровень мастерства того, до нескольких часов,
быстро затвердевают,
Так как при нанесении одного слоя не всегда возможно получить покрытие требуемой толщины,
Если шлифование грунта производится с водой шлифовальной шкуркой

(PDF) Изучение влияния добавления силиката натрия и минеральной ваты в бетонную смесь на свойства бетона

Изучение влияния добавления силиката натрия и минеральной ваты в бетон

Смесь на свойства бетона

Рами Джозеф Агаджан Дуриада ФАВЗИ MAHDI



  

  

  СЧЕНО НАБРЯТСЯНГИН. …………   

   

  9 9 9 9 9 9 9

  

Введение

Цемент представляет собой вяжущее, затвердевающее само по себе и связывающее другие материалы, и большинство его применений

в строительстве и учитывают основные материал для любого здания любого высокого, низкого, маленького и

большого от фундамента до высокой точки этих зданий. Цементы бывают гидравлические и

негидравлические, которые используются для производства строительных растворов и бетонов. Гидравлический цемент

затвердевает после смешивания с водой и состоит из силикатов кальция (не менее 2/3 по весу), а большинство строительных цементов

являются гидравлическими и основаны на портландцементе. Негидравлические цементы

, такие как известь и гипсовая штукатурка, а также специальный цемент для специального применения. Фактически это состав

, состоящий из полимерной матрицы с частицами дисперсной фазы типа биоактивного цемента

[1].Бетон — это инженерный материал, изготовленный из цементного теста с инертными заполнителями, такими как песок,

гравий и переработанный цемент, используемый для гражданской инфраструктуры, такой как здания, дороги,

системы подземных масс и т. д. Фибробетон представляет собой смесь со случайно ориентированным

направлением волокон в бетонной смеси. Размер волокон варьируется с идеальной длиной менее 50

мм и диаметром менее 1 мм, и существует множество типов волокон, используемых в качестве армирования

, таких как стальные волокна, стеклянные волокна и т. д. [2].Минеральная вата представляет собой волокнистый материал из неорганического минерального сырья с признанными характеристиками и свойствами

и используется для термоакустической изоляции, а также во многих отраслях промышленности и зданий. Минеральная вата состоит из расплавленной смеси базальта, известняка и кокса

в доменной печи с достижением высокой температуры около 1500°С, в результате чего расплав

вытягивается и превращается в тонкие волокна с высокой скоростью с помощью центробежной машины. Связующее вещество распыляется на

эти тонкие волокна с равным количеством и пылезащитным маслом, силиконовым маслом и механическими операциями

Смеси и материалы GFRC — Бетонная сеть

GFRC можно распылять непосредственно на пресс-форму с помощью соответствующего оборудования.НЕГ Америка

Эта уникальная облицовка камина была создана с использованием стеклопластика. Абсолют Бетонные Работы

Традиционный напыляемый GFRC представляет собой смесь с низким водоцементным отношением. Большинство декоративных изделий из стеклопластика, за исключением искусственных камней, изготавливаются с использованием двухслойного процесса с очень тонким (от 1/8 до 3/16 дюйма) лицевым покрытием и более толстым защитным слоем.

  • Песок и цемент обычно используются в соотношении примерно 1 к 1, хотя в некоторых составах смесей требуется несколько более высокое содержание вяжущих материалов (см. «Конструкция смеси GRFC», Concrete Décor , июнь/июль 2008 г.).
  • Благодаря высокому содержанию цемента и низкому водоцементному отношению (от 0,33 до 0,38) стеклопластик может быстро высыхать и не набирать полную прочность. Традиционно панели GFRC отверждали во влажной комнате в течение 7 дней. Сегодня это чаще всего преодолевается за счет использования акриловой полимерной добавки, которая служит в качестве отвердителя для предотвращения испарения воды из смеси. Акрил обычно находится в жидкой форме. Майк Драйвер из NEG America рекомендует использовать 5% акриловых твердых частиц по весу цемента, что, по его словам, даст такую ​​же прочность, как при 7-дневном мокром отверждении.
  • Акрил также дает бетон, который быстро набирает прочность. Панели и столешницы из стеклопластика готовы к использованию в течение 3 дней. Майк Веллман, Concast Studios в Океании, Калифорния, использует в своих смесях 30% жидкой акриловой эмульсии и 70% воды.
  • Волокна добавляются в смесь в количестве от 2% до 3% для предварительно смешанного стеклопластика или от 4% до 6% по весу для смесей для напыления.
  • Многие специалисты по GFRC также используют в своих смесях микрокремнезем, метакаолин или другие пуццоланы. Это снижает проницаемость бетона, делая его более водостойким, а также снижает щелочность бетона, а значит, не влияет на стекло — оба эти фактора означают повышение прочности бетона.Vitro Minerals производит пуццолановый материал, который они называют VCAS 160 (для остеклованного алюмосиликата кальция). VCAS 160 изготавливается в основном из отходов E-стекла, что делает его «зеленым» материалом, поскольку он заменяет цемент побочным промышленным продуктом. Компания Vitro Materials показала, что VCAS 160 (ранее называвшийся VCAS Micron HS) требует на 10% меньше воды, чем микрокремнезем или метакаолин, может использоваться при уровне замещения цемента до 30% и имеет белый цвет. Исследования, спонсируемые NEG America, показывают, что идеальный коэффициент замещения составляет 25% от общего количества вяжущих материалов — при таком уровне увеличение прочности не задерживается, и все ASR контролируется.

Найдите рядом со мной подрядчиков, которые работают с GFRC.

Типичная смесь GFRC (предварительно смешанная)

  • Рубленое стекловолокно AR — от 2 до 3% по весу для предварительно смешанного; от 4% до 6% для распыления
  • Акриловая полимерная эмульсия-5% акриловых твердых частиц по массе цемента
  • Цемент типа I или II
  • Песок:цемент приблизительно равен 1:1
  • Пуццолан (VCAS) с заменой цемента от 10 до 25 %
  • Добавки: суперпластификатор (сильнодействующий понизитель воды, такой как поликарбоксилат) для лицевого слоя и литого (самоуплотняющегося) тыльного покрытия
  • Краска сухая или жидкая для лицевого покрытия
  • При двухслойной системе смесь для лицевого покрытия не содержит волокон, которые были бы видны при полировке, но содержит интегральный краситель, поэтому вам нужно заплатить только за окрашивание небольшого количества бетона. Часто в эту смесь добавляют суперпластификатор.
  • Защитный слой содержит стекловолокно, но не имеет цвета. Именно этот слой обеспечивает прочность.
  • Защитный слой может также содержать сильнодействующий понизитель водоотдачи (суперпластификатор), если он должен быть залит на место. Для секций, которые должны сохранять вертикальную форму, таких как раковины или края столешниц, пластификатор не используется, чтобы смесь оставалась жесткой.
  • Поддержание примерно одинакового водоцементного отношения и содержания полимера в смеси лицевого покрытия и подкладочном слое важно для того, чтобы характеристики усадки обоих слоев были одинаковыми, и вы не получили скручивания.

Найти производителей: Смеси GFRC

Найти местных поставщиков: Магазины декоративного бетона

Рекомендуемые товары

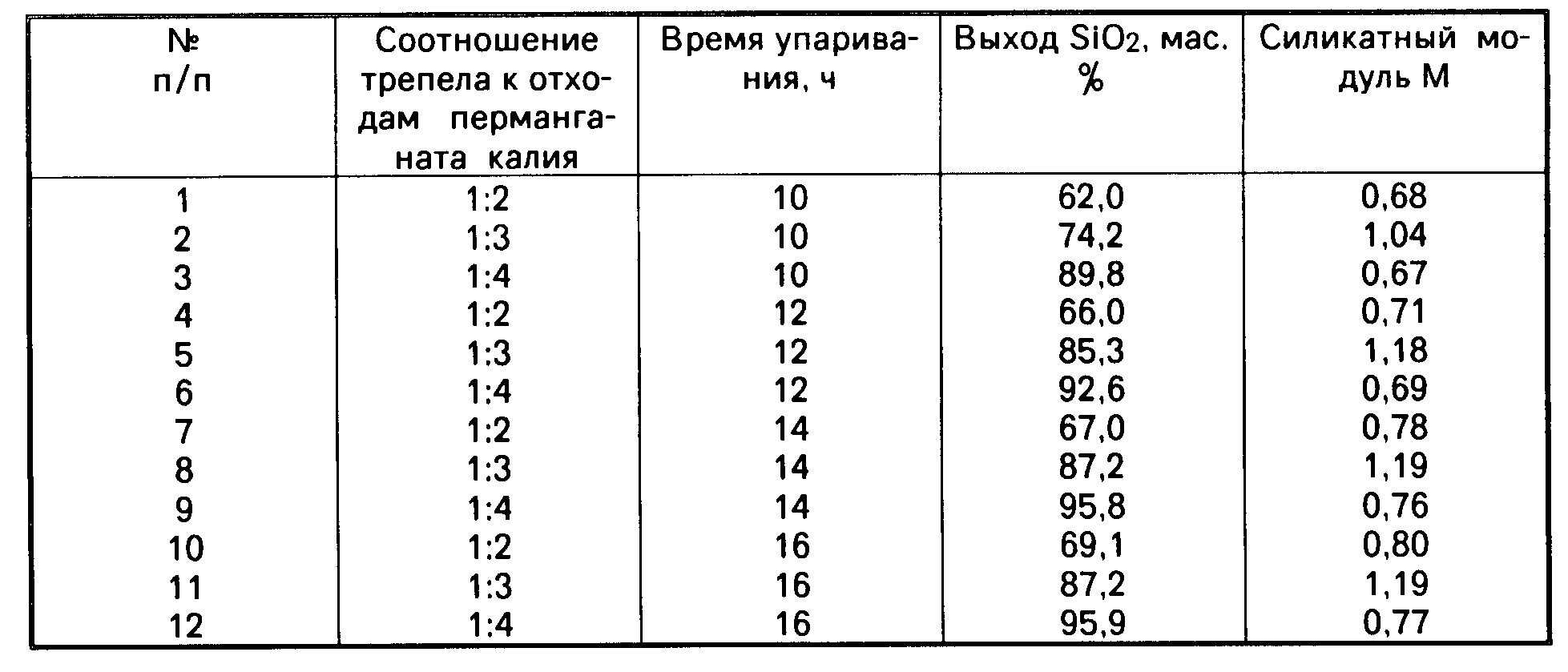

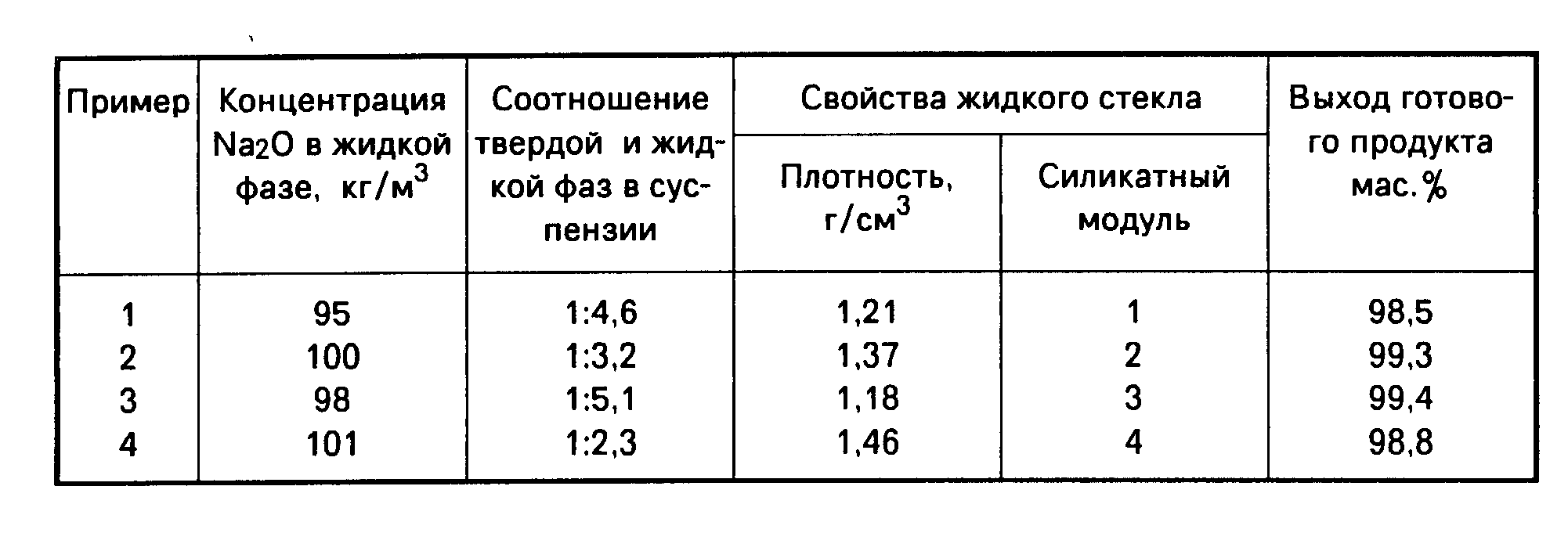

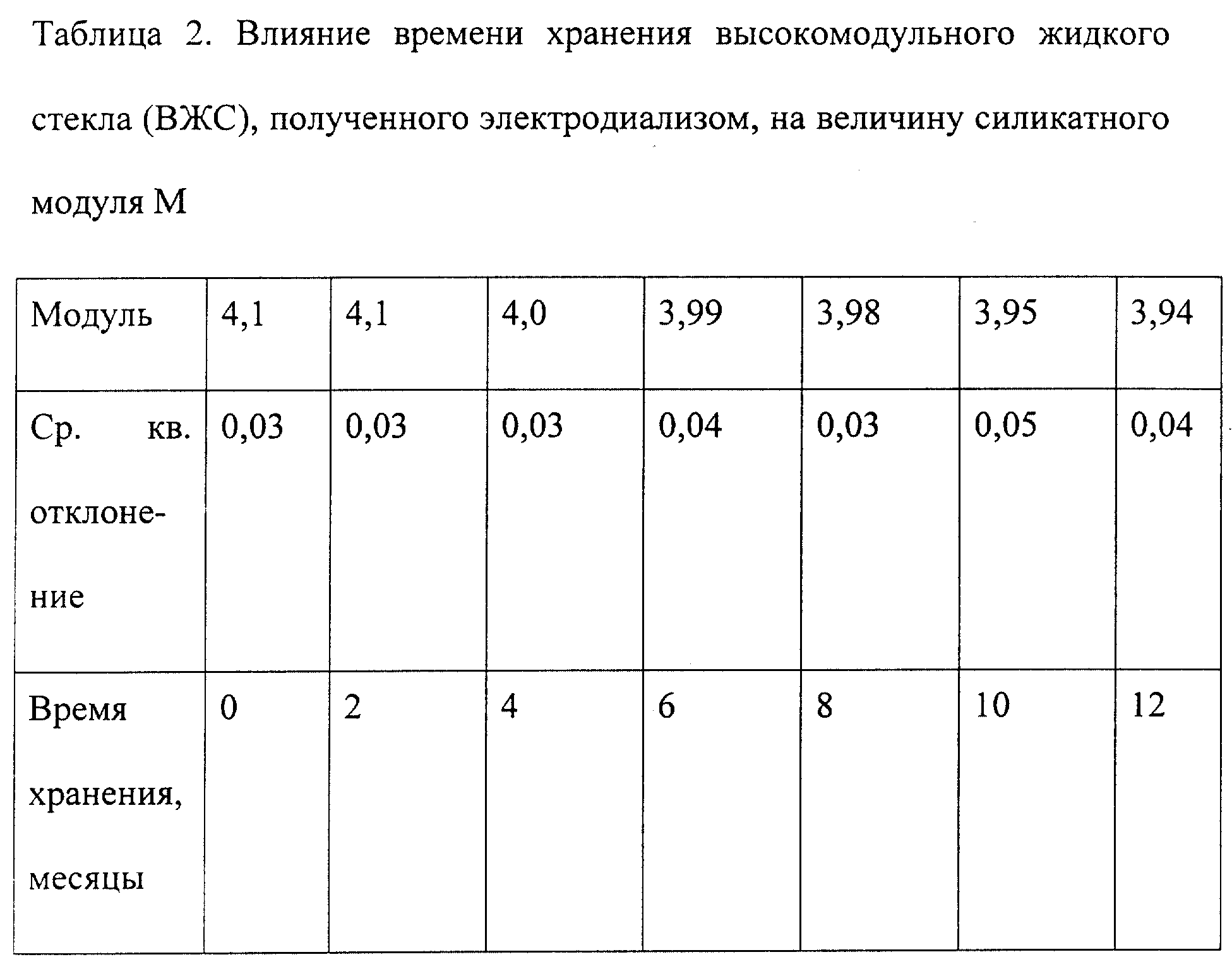

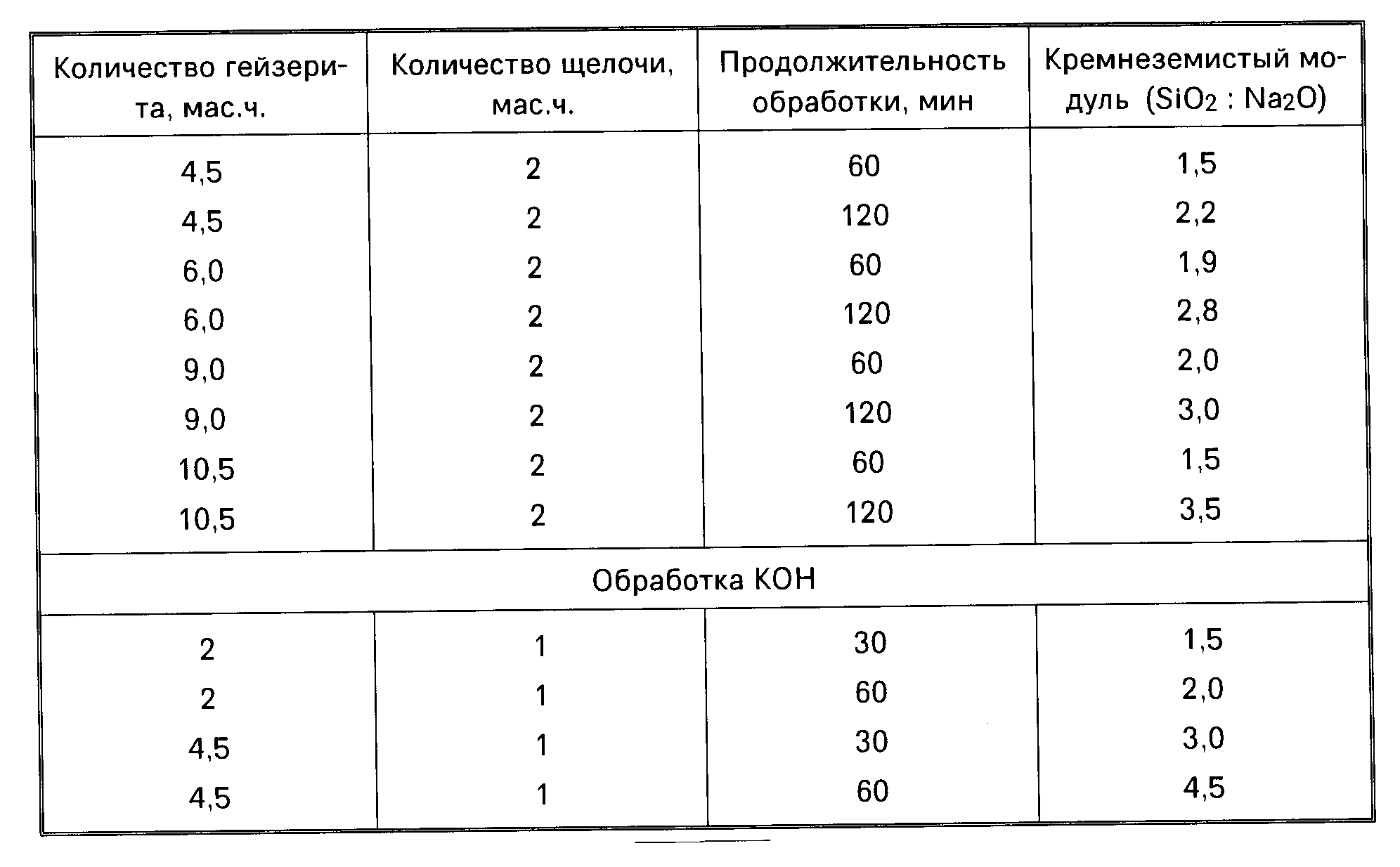

Силикатные разновидности жидкого стекла и идеи для активированного щелочью сырого цемента: AIP Advances: Vol 5, No 6

A. 29 Si Ядерный магнитный резонанс (ЯМР) на жидком стекле

Степень полимеризации силикатных анионов в воде стекла зависит от концентрации силиката и ионов натрия, модуля и pH, см. e.г. 3–5 3. J. Nordstrom, E. Nilsson, P. Jarvol, M. Nayeri, A. Palmqvist, J. Bergenholtz, A. Matic, «Концентрация и pH-зависимость сильнощелочных растворов силиката натрия, J. Colloid Interface Sci. 356 (1), 37-45 (2011). https://doi.org/10.1016/j.jcis.2010.12.0854. Д. Димас, И. Джаннопулу и Д. Паниас, «Полимеризация в растворах силиката натрия: фундаментальный процесс в технологии геополимеризации», J. Mater. науч. 44 (14), 3719-3730 (2009). https://дои.орг/10.1007/s10853-009-3497-55. Г. Энгельхардт и Д. Мишель, ЯМР твердого тела высокого разрешения силикатов и цеолитов (John Wiley & Sons, Австралия, 1987). Различные единицы часто обозначаются номенклатурой ЯМР для силикатной связности, называемой Q X . В этой терминологии X находится в диапазоне от 0 до 4 и обозначает количество соседних атомов Si, связанных с тетраэдром SiO 4 4− через атом кислорода. Однако в жидком стекле растворенные силикатные анионы (SiO 4 4− ) могут протонироваться, взаимодействовать с ионами натрия или принимать участие в полимеризации более крупных агрегатов, состоящих из Q 1 Q 4 конфигурации .Схематическая иллюстрация различных связей показана на рисунке 2. В растворах обычно сосуществуют различные типы агрегатов, такие как мономеры, димеры, тримеры и их комбинации 4–6,23 4. Д. Димас, И. Джаннопулу и Д. Паниас, «Полимеризация в растворах силиката натрия: фундаментальный процесс в технологии геополимеризации», J. Mater. науч. 44 (14), 3719-3730 (2009). https://doi.org/10.1007/s10853-009-3497-55. Г. Энгельхардт и Д. Мишель, ЯМР твердого тела высокого разрешения силикатов и цеолитов (John Wiley & Sons, Австралия, 1987).6. Энгельгардт Г., Зейган Д., Янке Х., Хёббель Д., Викер В., « 29 Si ЯМР-спектроскопия силикатных растворов. 2. Зависимость строения силикатных анионов в водных растворах от соотношения Na-Si. », З. Анорг. Allg. хим. 418 (1), 17-28 (1975). https://doi.org/10.1002/zaac.1975418010323. Гулд Р.О., Лоу Б.М. и Макгилп Н.А., «Исследование водных растворов метасиликата натрия с помощью ЯМР-спектроскопии 29 SI», Журнал химического общества — химические сообщения (17), 720-721 (1974).https://doi.org/10.1039/c3974000720b, которые образуют линейные, разветвленные или циклические структуры. 5 5. Г. Энгельхардт и Д. Мишель, ЯМР твердого тела высокого разрешения силикатов и цеолитов (John Wiley & Sons, Австралия, 1987). Следует отметить, что наибольшая силикатная конфигурация Q 4 ожидается только в сильно связанных и разветвленных конфигурациях 6,7 6. Г. Энгельхардт, Д. Зейган, Х. Янке, Д. Хеббель, и В. Викер, « 29 Si ЯМР-спектроскопия силикатных растворов 2.Зависимость структуры силикатных анионов в водных растворах от соотношения Na-Si // З. Анорг. Allg. хим. 418 (1), 17-28 (1975). https://doi.org/10. 1002/zaac.197541801037. Халаш И., Агарвал М., Ли Р., Миллер Н. Что может сказать колебательная спектроскопия о структуре растворенных силикатов натрия? // Микропористый мезопористый материал. 135 (1-3), 74-81 (2010). https://doi.org/10.1016/j.micromeso.2010.06.013 и поэтому не должен отсутствовать в разбавленных растворах. С 29 Si-ЯМР можно различать различные силикатные связи.Как видно из раздела результатов, спектры ЯМР (рис. 2) показывают, что силикатная конфигурация различается для жидкого стекла с разными модулями. Самый высокий модуль ( n = 3,35) дает широкие пики, что указывает на более крупные агрегаты, в то время как Q 0 единиц, по-видимому, отсутствуют. При уменьшении модуля широкие полосы ЯМР начинают расщепляться за счет расщепления агрегатов на более мелкие. Сдвиг положения пика в сторону больших значений ppm происходит в результате увеличения pH (т.е. уменьшение модуля), который образует более отрицательно заряженные группы Si-O , которые могут взаимодействовать с положительно заряженными ионами натрия. Для жидкого стекла с модулем n = 3,35 имеется указание на конфигурацию Q 4 , которая могла возникнуть из трубки ЯМРстекла или стеклянной части зонда. Однако, поскольку мы использовали последовательность импульсов RIDE 15–17 15. В. Козмински и К. Джаковски, «Применение адиабатических инверсионных импульсов для устранения искажений базовой линии в ЯМР с преобразованием Фурье.Спектр ЯМР природного содержания 17 O для газообразного ацетона, Magn. Резон. хим. 38 (6), 459-462 (2000). https://doi.org/10.1002/1097-458X(200006)38:6%3C459::AID-MRC678%3E3.0.CO;2-416. J. Schraml, P. Sandor, S. Korec, M. Krump, and B. Foller, «Улучшенная базовая линия в 29 Si ЯМР-спектрах жидкого стекла», Magn. Резон. хим. 51 (7), 403-406 (2013). https://doi.org/10.1002/mrc.396117. K. Woelk, P. Trautner, HG Niessen и RE Gerald, «RIDE’n RIPT-устранение кольца вниз в быстрых сериях импульсов визуализации», J.Магн. Резон. 159 (2), 207-212 (2002). https://doi.org/10.1016/S1090-7807(02)00105-2 и поскольку в спектрах, полученных для растворов с меньшим модулем, нет указаний на какую-либо конфигурацию Q 4 , это не должно кейс.

B. Инфракрасная спектроскопия (ИК) растворов жидкого стекла

Поведение интенсивности валентных и изгибных колебаний воды в области 3250 и 1600 см натрий.Увеличение интенсивности с увеличением модулей согласуется с предыдущим исследованием, в котором было обнаружено, что квазисвободные группы ОН уменьшаются с увеличением концентрации соли, поскольку большее количество анионов в растворах приводит к большему количеству и более прочным местам стыковки для групп ОН. 24,25 24. Л. М. Леверинг, «Колебательная спектроскопия исследования водных растворов галогеноводорода: применение к химии атмосферных аэрозолей», Диссертация, Университет штата Огайо, 2005 г., https://research.edu/allen/files/2011/09/thesis_levering_ms_3_05.pdf.25. Дж. Рименшнайдер, «Спектроскопические исследования чистой воды и водных растворов солей в среднем инфракрасном диапазоне», Диссертация, Ростокский университет, 2011 г. , http://rosdok.uni-rostock.de/file/rosdok_disshab_0000000812/rosdok_derivate_0000004838/Dissertation_Riemenschneider_2012. пдф. Однако для самых высоких модулей n = 3,35 резкое уменьшение пика ν 1 и ν 3 в спектре можно объяснить связыванием ОН с крупными силикатными агрегатами, как это видно на 29 Si-ЯМР.Добавление ионов к воде приводит к уменьшению симметричного и асимметричного характера растяжения тетраэдрической сетки с водородными связями и, таким образом, к уменьшению интенсивности пика 3250 см -1 . Как упоминалось выше, модификация модуля n и pH создают различные силикатные конфигурации, 3–5 3. J. Nordstrom, E. Nilsson, P. Jarvol, M. Nayeri, A. Palmqvist, J. Bergenholtz, and A. Matic, — зависимость сильнощелочных растворов силиката натрия», J.Коллоидный интерфейс Sci. 356 (1), 37-45 (2011). https://doi.org/10.1016/j.jcis.2010.12.0854. Д. Димас, И. Джаннопулу и Д. Паниас, «Полимеризация в растворах силиката натрия: фундаментальный процесс в технологии геополимеризации», J. Mater. науч. 44 (14), 3719-3730 (2009). https://doi.org/10.1007/s10853-009-3497-55. Г. Энгельхардт и Д. Мишель, ЯМР твердого тела высокого разрешения силикатов и цеолитов (John Wiley & Sons, Австралия, 1987). влияющие на вязкость растворов 8 8.X. Yang, W. Zhu, Q. Yang, «Вязкостные свойства растворов силиката натрия», J. Solution Chem. 37 (1), 73-83 (2008). https://doi.org/10.1007/s10953-007-9214-6, а также процесс гелеобразования вяжущих минеральных материалов 14 14. М. Криадо, А. Фернандес-Хименес, А. Паломо, И. Собрадос и Дж. Санс, «Влияние соотношения SiO 2 /Na 2 O на щелочную активацию летучей золы». Часть II: 29 Si MAS-NMR Survey», Microporous Mesoporous Mater. 109 (1-3), 525-534 (2008). https://doi.org/10.1016/j.micromeso.2007.05.062, в которых участвует реакция между силикатами и растворенными ионами кальция из активированных щелочью минеральных материалов. Поэтому здесь мы сосредоточимся на силикатной области, расположенной в интервале 800-1200 см -1 . Обратите внимание, что очевидно, что относительная интенсивность, форма и протяженность области варьируются в зависимости от модуля n (рис. 3). Из предыдущих ИК-исследований жидкого стекла 4 4.Д. Димас, И. Джаннопулу и Д. Паниас, «Полимеризация в растворах силиката натрия: фундаментальный процесс в технологии геополимеризации», J. Mater. науч. 44 (14), 3719-3730 (2009). https://doi.org/10.1007/s10853-009-3497-5 (и ссылки в нем) было высказано предположение, что более крупные силикатные структуры вносят вклад в ИК-спектр при более высоких волновых числах и небольшие единицы молекулярной массы при более низких волновых числах соответственно. Таким образом, как расширение силикатной области в сторону особенно больших волновых чисел, так и смещение основного пика (около 1000 см -1 ) свидетельствуют об увеличении размеров структурных единиц с увеличением модуля, что согласуется с полученными результатами. по 29 Si-ЯМР.Процедура аппроксимации кривой (рис. 4) показала, что спектры жидкого стекла с более высокими модулями аналогичны, а стекло с наименьшим модулем существенно различается, т.е. количество гауссианов, необходимых для аппроксимации кривой, увеличилось с 5 до 6. Как показано на рис. 4 , для последнего большинство пиков находится в несколько иных положениях по сравнению с жидким стеклом более высокого модуля, что должно свидетельствовать о существенном изменении молекулярной структуры. Также можно отметить, что новый пик появляется примерно на 904 см -1 и что центр основного пика находится примерно на 986 см -1 .Последнее свидетельствует о том, что в этой концентрации обнаруживаются наименьшие силикатные структурные единицы, что также подтверждается приведенными выше измерениями ЯМР 29 Si. Даже если настоящее исследование сосредоточено на структуре жидкого стекла, можно отметить, что основной пик около 1000 см -1 представляет интерес также при изучении структуры и развития структуры кальциево-силикатно-гидратного (CSH) геля из щелочеактивированный шлак и степень полимеризации при геополимеризации соответственно. 26–28 26. I. Lecomte, C. Henrist, M. Liegois, F. Maseri, A. Rulmont и R. Cloots, «(Микро)-структурное сравнение между геополимерами, активированным щелочью шлаковым цементом и портландцементом , J. Eur. Керам. соц. 26 (16), 3789-3797 (2006). https://doi.org/10.1016/j.jeurceramsoc.2005.12.02127. Ф. Пуэртас и А. Фернандес-Хименес, «Минералогическая и микроструктурная характеристика активированных щелочью зольных/шлаковых паст», Cem. Конкр. Композиции 25 (3), 287-292 (2003).https://doi.org/10.1016/S0958-9465(02)00059-828. П. Чиндапрасирт, К. Джатурапитаккул, В. Чали и У. Раттанасак, «Сравнительное исследование характеристик геополимеров летучей золы и зольного остатка», Управление отходами. (Оксфорд) 29 (2), 539-543 (2009). https://doi.org/10.1016/j.wasman.2008.06.023 В целом интенсивность этого пика увеличивается, и максимум пика смещается в сторону более высоких волновых чисел, когда структура становится более полимеризованной; т. е. когда разрабатываются более крупные структуры. Однако, хотя они часто используются в литературе, недавние исследования 7,29 7.Халаш И., Агарвал М., Ли Р., Миллер Н. Что может сказать колебательная спектроскопия о структуре растворенных силикатов натрия? // Микропористый мезопористый материал. 135 (1-3), 74-81 (2010). https://doi.org/10.1016/j.micromeso.2010.06.01329. И. Халаш, М. Агарвал, Р. Ли и Н. Миллер, «Колебательные спектры и диссоциация водных растворов Na 2 SiO 3 », Катал. лат. 117 (1-2), 34-42 (2007). https://doi.org/10.1007/s10562-007-9141-6 на жидком стекле, изготовленном из растворенных метасиликатов натрия, показали, что общепринятая терминология ЯМР, касающаяся связности и конфигурации силикатов, скорее всего, не может быть использована непосредственно для описания конкретных ИК колебаний стаканы с водой.Вместо этого было высказано предположение, что для таких растворов с более высоким pH (pH > 10) наблюдаемые ИК-колебания в силикатной области зависят от содержания ионов натрия и обусловлены различной степенью диссоциации ионов натрия. Согласно этим исследованиям, 7,29 7. I. Halasz, M. Agarwal, R. Li, and N. Miller, «Что может сказать колебательная спектроскопия о структуре растворенных силикатов натрия?» // Microporous Mesoporous Mater. 135 (1-3), 74-81 (2010). https://doi.org/10.1016/j.микромезо.2010.06.01329. И. Халаш, М. Агарвал, Р. Ли и Н. Миллер, «Колебательные спектры и диссоциация водных растворов Na 2 SiO 3 », Катал. лат. 117 (1-2), 34-42 (2007). https://doi.org/10.1007/s10562-007-9141-6 сдвиг в сторону более низких волновых чисел с уменьшенными модулями означает, что больше ионов натрия взаимодействует с атомами кислорода на силикатных тетраэдрах. Это также то, что получено для исследованных здесь образцов, где положение наиболее интенсивного пика при перемещении от 1015 см -1 для жидкого стекла с самым низким содержанием натрия ( n = 3.35) до 985 см -1 для образца с наибольшим содержанием натрия ( n = 0,99). Когда максимум пика приближается к 985 см -1 , как и для образца n = 0,99, специфическая конфигурация связей, дающая начало этому пику, представляет собой нейтральную силикатную структуру, в которой все атомы кислорода в силикатном тетраэдре протонированы или заняты. ионами натрия. 7,29 7. Халаш И., Агарвал М., Ли Р., Миллер Н. Что может сказать колебательная спектроскопия о структуре растворенных силикатов натрия? // Микропористый мезопористый материал. 135 (1-3), 74-81 (2010). https://doi.org/10.1016/j.micromeso.2010.06.01329. И. Халаш, М. Агарвал, Р. Ли и Н. Миллер, «Колебательные спектры и диссоциация водных растворов Na 2 SiO 3 », Катал. лат. 117 (1-2), 34-42 (2007). https://doi.org/10.1007/s10562-007-9141-6 На гистограмме на рис. 4 видно, что для n = 2,07 основной пик около 1000 см −1 отображает максимум, а пик при 964 см -1 показывает минимум по сравнению с другими модулями.Этот последний пик, согласно Halasz et al., 7,29 7. И. Халаш, М. Агарвал, Р. Ли и Н. Миллер, «Что может сказать колебательная спектроскопия о структуре растворенных силикатов натрия? », Микропористая мезопористая материя. 135 (1-3), 74-81 (2010). https://doi.org/10. 1016/j.micromeso.2010.06.01329. И. Халаш, М. Агарвал, Р. Ли и Н. Миллер, «Колебательные спектры и диссоциация водных растворов Na 2 SiO 3 », Катал. лат. 117 (1-2), 34-42 (2007).https://doi.org/10.1007/s10562-007-9141-6 из-за колебаний Si-OH. Интересно, что это решение обеспечивает самое быстрое время схватывания, как показано в нашем предыдущем исследовании 9 9. Х. Янссон и Л. Танг, «Начальное время схватывания измельченного гранулированного доменного шлака GGBS и его связь с модулем щелочного -активирующий раствор», в Proceeding of XXII Nordic Concrete Research Symposium (NCR), Рейкьявик, Исландия , (2014). (см. рисунок 1).

C. Конфигурация силиката и понимание щелочной активации сырых вяжущих материалов

Согласно спектрам 29 Si раствор с модулем n = 3.35 преобладают более крупные силикатные агрегаты, что предполагает, что большое количество ионов натрия в материале включено или скрыто в силикатных структурах. Как следствие, только несколько участков отрицательно заряженного кислорода на агрегатах кремнезема должны быть доступны для взаимодействия, например, с растворенными ионами в окружающей среде. Когда модуль n уменьшается, более крупные силикатные структурные единицы распадаются и становятся меньше, и, таким образом, на углах силикатных агрегатов обнаруживается также большая доля кислородных центров.

При увеличении модуля n рН жидкого стекла увеличивается, что, в свою очередь, влияет на растворимость ионов. 30 30. С. С. Зумдал, Химические принципы, 4-е изд. (2002). Повышенный рН приводит к снижению растворимости ионов кальция, в то время как для силикатов наблюдается обратное. 30,31 30. Зумдал С.С. Химические основы. 4-е изд. (2002).31. Сонг С.Дж. и Дженнингс Х.М. Химия пористого раствора активированного щелочью молотого гранулированного доменного шлака // Cem.Конкр. Рез. 29 (2), 159-170 (1999). https://doi.org/10.1016/S0008-8846(98)00212-9 Это должно повлиять на начальную стадию, так называемую фазу растворения, процесса гидратации активированных щелочью зеленых вяжущих материалов, таких как GGBS. В фазе растворения связи GGBS разрываются, и ионы, такие как ионы кальция, мигрируют из шлакового материала в жидкую фазу, окружающую частицы GGBS. 32 32. Броу А. Р. и Аткинсон А., «Растворы из активированного щелочью шлака на основе силиката натрия, часть I.Прочность, увлажнение и микроструктура», Cem. Конкр. Рез. 32 (6), 865-879 (2002). https://doi.org/10.1016/S0008-8846(02)00717-2 Однако, как видно из рисунка 1, несмотря на снижение растворимости ионов кальция, меньший размер структурных силикатных единиц приводит к увеличению (более быстрое) время начального схватывания ГГБС. Причина этого, скорее всего, в том, что возрастает вероятность взаимодействия растворенных ионов с отрицательно заряженными центрами кислорода на силикатных агрегатах.Ранее нами было обнаружено, что самое быстрое начальное время схватывания GGBS, активированного жидким стеклом, происходит при модуле, близком к 2, 9 9. H. Jansson и L. Tang, «Начальное время схватывания измельченного гранулированного доменного шлака GGBS и его отношение к модулю раствора, активирующего щелочь», в Proceeding of XXII Nordic Concrete Research Symposium (NCR), Рейкьявик, Исландия , (2014). (см. рисунок 1) и другие. 10 10. Бернал С.А., Провис Дж.Л., Роуз В., Р.Мехиа де Гутьеррес, «Эволюция структуры связующего в смесях шлака и метакаолина, активированного силикат натрия», Cem. Конкр. Композиции 33 (1), 46-54 (2011). https://doi.org/10.1016/j.cemconcomp.2010.09.004 Также близок к составу жидкого стекла, для которого наблюдается минимум вязкости. 8 8. X. Yang, W. Zhu, Q. Yang, «Вязкостные свойства растворов силиката натрия», J. Solution Chem. 37 (1), 73-83 (2008). https://doi.org/10.1007/s10953-007-9214-6 Таким образом, даже если растворимость ионов кальция еще больше снижается из-за повышения рН (рН = 12.6) активированная щелочью смесь (т.е. ГГБС и жидкое стекло) становится более текучей из-за меньшего размера силикатных агрегатов. Следовательно, процесс диффузии, важный для реакции и развития структуры активированного щелочью шлака, 11 11. А. Фернандес Хименес и Ф. Пуэртас, «Щелочноактивированные шлаковые цементы: кинетические исследования», Cem. Конкр. Рез. 27 (3), 359-368 (1997). https://doi.org/10.1016/S0008-8846(97)00040-9. Как показано на рисунке 1, время начального схватывания увеличивается, когда щелочной раствор становится либо более кремнистым, либо более щелочным (т.е. выше или ниже модуля). При дальнейшем уменьшении модуля положение основного пика в инфракрасном спектре смещается в сторону меньшего волнового числа, что указывает на появление менее отрицательно заряженных углов у силикатных структур. Кроме того, результаты измерений Si ЯМР 29 показывают, что силикатные агрегаты становятся более деполимеризованными. В то же время растворимость ионов кальция из шлака снижается из-за увеличения рН. 30 30. С. С. Зумдал, Химические принципы, 4-е изд.(2002). Таким образом, только небольшое количество растворенных ионов кальция будет доступно для пуццолановой реакции, в то время как доля отрицательно заряженных центров ниже, и, как и ожидалось, начальное время схватывания становится больше, как видно на рисунке 1. Для раствор самого низкого модуля ( n = 0,99) более крупные силикатные агрегаты полностью отсутствуют и раствор состоит в значительной степени только из более мелких структурных единиц типа Q 0 и Q 1 .При этом составе жидкого стекла рН близок к 14, а общее количество ионов натрия в растворе высокое (см. табл. I). Однако, как упоминалось выше, предыдущие исследования 7,29 7. I. Halasz, M. Agarwal, R. Li и N. Miller, «Что может сказать колебательная спектроскопия о структуре растворенных силикатов натрия?», Microporous Mesoporous Mater . 135 (1-3), 74-81 (2010). https://doi.org/10.1016/j.micromeso.2010.06.01329. И. Халаш, М. Агарвал, Р. Ли и Н. Миллер, «Колебательные спектры и диссоциация водных растворов Na 2 SiO 3 », Катал.лат. 117 (1-2), 34-42 (2007). https://doi.org/10.1007/s10562-007-9141-6 показали, что, когда положение пика основного пика находится около 985 см -1 , большинство позиций кислорода на силикатных тетраэдрах заняты либо водородом или ионов натрия. Таким образом, в этом случае меньшее количество отрицательно заряженных кислородных центров доступно для растворенных ионов кальция, и в результате начальное время схватывания дополнительно увеличивается.

Отработанное стекло в бетоне; Плюсы и минусы

Здесь можно увидеть свалку использованного стеклобоя.Фотографии предоставлены Kaveh Afshinnia

Согласно отчету Агентства по охране окружающей среды США, общее количество отходов увеличилось с 88 миллионов тонн в 1960 году до 262 миллионов тонн в 2015 году. В 2015 году было переработано 26% отходов и 9% был компостирован. Кроме того, 13% было сожжено с рекуперацией энергии, а 52% утилизировано на свалках.

Среди всех отходов, которые были переработаны, аккумуляторы и сталь являются наиболее пригодными для повторного использования. Хотя стекло является материалом, который можно перерабатывать, только 34% стеклянных отходов было переработано.Основная причина, по которой собранные разноцветные отходы стекла не перерабатываются, связана с их химическим составом.

Обычно стеклянная тара состоит из песка, кальцинированной соды, известняка и стеклобоя. Песок является основным компонентом стекла и источником кремнезема. Некоторые переработчики добавляют в смесь кальцинированную соду, чтобы снизить температуру плавления. Химический состав стекол разных цветов незначительно отличается, что влияет на их температуру плавления. Следовательно, вы не сможете правильно переработать стеклянную тару, если не отсортируете ее по цвету.Стеклянные отходы бывают разных размеров: от мелкого порошка и кусочков песка до мелких и крупных агрегатов.

Еще одна причина, по которой стеклянная тара не может быть эффективно переработана, — это источник отходов стекла. Обычно люди смешивают отходы стекла, такие как бутылки или контейнеры, в процессе сбора. Чтобы переработать собранное стекло, операторы должны сортировать стекло по цветам и типам. Это очень трудоемкий и неэффективный процесс.

Загрязнение – еще одна причина, по которой некоторые стеклянные контейнеры не перерабатываются. Перед процессом переработки они должны быть очищены от остатков химических веществ, лекарств или любых других опасных материалов.

Использование стекла в качестве пуццолана

В бетонные смеси можно добавлять вяжущие материалы, такие как пуццолан, для улучшения их механических свойств и долговечности. При измельчении в порошок стекло становится одним из природных пуццоланов, который улучшает свойства свежего и затвердевшего бетона.

Пока бетон находится в пластической фазе, стеклянный порошок повысит его удобоукладываемость, поэтому для укладки и уплотнения бетона требуется меньше энергии, затрат и времени.Пока бетон находится в затвердевшей фазе, бетон, содержащий стеклянный порошок, обладает большей прочностью, морозостойкостью и сульфатостойкостью. Здесь видно растрескивание карты ASR из-за присутствия заполнителя из отходов стекла. Различия в уровне износа связаны с различным химическим составом цветного стекла. Как правило, бетон, содержащий зеленое стекло, менее подвержен повреждениям из-за присутствия хрома.

Вы можете использовать стеклянный порошок для замены портландцемента, как правило, при уровне замены 10%-30% по весу.Производство портландцемента является одним из основных источников выбросов CO2. Включение отходов стекла в бетон в качестве замены портландцемента не только помогает окружающей среде, уменьшая количество выбросов CO2. Это также снижает количество отходов стекла, выбрасываемых на свалки.

Размер частиц стекла играет решающую роль в пуццолановых характеристиках стеклянного порошка. Бетон, содержащий более мелкие частицы стекла, демонстрирует более многообещающие механические и прочностные характеристики, чем бетон, содержащий более крупные частицы.

Стеклянные заполнители и АСР

Помимо порошка, вы также можете использовать стеклобой в качестве заполнителя в бетоне в виде мелкого или крупного заполнителя. Поскольку заполнители занимают примерно 70% бетона, использование стеклобоя в качестве заполнителя в бетоне дает больше, чем просто добавление большего количества отходов стекла в бетон. Это также снижает энергию и время, необходимые для измельчения частиц стекла в порошок.

Тем не менее, вы должны рассмотреть метод смягчения для подавления щелочно-кремнеземной реакции (ASR), когда бетонная смесь содержит заполнители стекла.ASR представляет собой химическую реакцию между щелочами из портландцемента и реактивными заполнителями в бетоне, в результате которой образуется гель ASR.

В присутствии влаги гель ASR расширяется и вызывает разрушение бетона. Люди считают стеклянные заполнители очень реакционноспособными из-за высокого содержания щелочи и кремнезема в их микроструктуре (стекло содержит примерно 70% кремнезема и 15% натрия). Как правило, бетон, содержащий зеленое стекло, менее подвержен повреждениям из-за присутствия хрома.

Устранение реакции ASR

Существует несколько способов устранения вероятности вредной реакции ASR в бетоне, содержащем заполнители из отходов стекла. Использование низкощелочного портландцемента и/или добавление дополнительных вяжущих материалов (SCM), таких как микрокремнезем, летучая зола, шлак и метакаолин, может смягчить повреждения ASR в бетоне, содержащем заполнитель из отходов стекла. Перед использованием стекла в бетоне переработчики обычно сортируют стеклянные заполнители по цвету.

Среди обычных СКМ наиболее эффективными являются микрокремнезем и метакаолин. Предыдущие исследования показали, что использование примерно 10 % микрокремнезема или метакаолина может снизить ASR в бетоне, содержащем 100 % стеклянных заполнителей, почти на 90 %.

Вы также можете использовать стеклянный порошок в качестве SCM в бетоне (т. е. вместо портландцемента) для смягчения повреждений ASR. Однако он не так эффективен, как обычные SCM. Например, вы можете заменить 30% портландцемента и 100% заполнителей стеклянным порошком и стеклянным заполнителем соответственно.При этом вы не столкнетесь с дистрессом ASR.

Прочность бетона, содержащего стеклянный порошок в качестве заменителя цемента, примерно равна прочности бетона, содержащего только портландцемент. Однако по прочностным характеристикам он превосходит обычный бетон.

Прочность бетона, содержащего стеклянные заполнители, на 10-20% меньше прочности бетона, содержащего минеральные заполнители. Это снижение механических свойств связано с более низкой прочностью заполнителей, а также меньшей связью между стеклянными заполнителями и пастой по сравнению с минеральными заполнителями.Представленный здесь образец содержит 100% переработанный стеклянный заполнитель.

Стекло превосходит минеральные заполнители

При этом вы можете использовать бетон, содержащий отходы стекла, для внутренних работ (где вы не ожидаете воздействия агрессивных материалов и влаги). Вы также можете использовать его для тротуаров, тротуаров и бордюров, которые требуют меньшей прочности. Использование этого типа бетона во внутренних помещениях исключает присутствие воды и, следовательно, повреждение ASR.

Обратите внимание, что использование заполнителей из стеклобоя значительно снижает удобоукладываемость бетонной смеси.Угловатые формы стеклобоя отрицательно сказываются на удобоукладываемости бетонной смеси. Впоследствии вы должны использовать суперпластификатор, чтобы облегчить укладку и уплотнение бетона.

Исследования показали, что бетон, содержащий заполнители из отходов стекла, имеет лучшую стойкость к истиранию, чем обычный бетон, содержащий минеральные заполнители. Даже если вы не замените все минеральные заполнители стеклянными, частицы стекла поднимутся на поверхность бетона из-за их меньшей плотности по сравнению с минеральными заполнителями и пастой.

Вопросы читателей
Вопрос

Каково влияние прозрачного бутылочного стекла на бетон?

Ответ от Concrete Decor

Добавление стекла в бетонную смесь приведет к химической реакции, известной как щелочно-кремнеземная реакция (ASR). Я не химик, но эта реакция приводит к тому, что стекло со временем смещается или становится рыхлым в бетонной матрице.

Вы можете уменьшить эту реакцию, заменив часть портландцемента летучей золой (также известной как метакаолин).Некоторые химические уплотнители также устраняют ASR, что означает возможность использования стекла в бетоне. Вам просто нужно сделать домашнее задание заранее.

Вот еще одна статья, которая может оказаться полезной.

Есть еще вопросы по вашему проекту?

Стекло и другая керамика

Стекло и другая керамика

Керамика


Стекло и другая керамика

Одним из характерных свойств вещества является его вязкость , что является мерой его сопротивления потоку.Моторные масла более вязкие, чем бензин, например, кленовый сироп, используемый для блинов, более вязкий, чем растительные масла. используется в заправках для салатов. Вязкость зависит от любого фактора, который может повлиять на легкость с какие молекулы скользят друг мимо друга. Жидкости имеют тенденцию становиться более вязкими по мере того, как молекулы становятся больше, или по мере того, как межмолекулярные силы становятся сильнее. Они также становятся более вязкий при охлаждении.

Представьте, что произойдет, если вы охладите жидкость, пока она не станет настолько вязкой, что жестким, но в нем отсутствовал дальний порядок, характерный для твердых тел. обсуждаются в этой главе.У вас будет что-то известное как стекло . Очки имеют три характеристики, которые делают их более похожими на «замороженные жидкости», чем кристаллические твердые тела. Прежде всего, нет дальнего порядка. Во-вторых, существует множество пустых сайтов или вакансий. Наконец, очки не содержат самолетов атомов.

Самый простой способ понять разницу между стеклом и кристаллическим телом состоит в том, чтобы посмотреть на структуру стеклообразных металлов в атомном масштабе.За счет быстрой конденсации атомов металла из газовой фазы или быстрой закалкой расплавленного металла можно производят стеклообразные металлы, имеющие структуру, показанную на рисунке ниже

Структура стеклообразного металла в атомарном масштабе.

Аморфная структура стекла делает его хрупким. Потому что в стекле нет плоскостей атомов, которые могут скользить друг мимо друга, нет никакого способа снять напряжение. Излишний поэтому напряжение образует трещину, которая начинается в точке, где есть поверхностный дефект.Частицы на поверхности трещины разделяются. Напряжение, образовавшее трещину теперь несут частицы, у которых меньше соседей, над которыми может быть напряжение распределенный. По мере роста трещины увеличивается интенсивность напряжения в ее вершине. Этот позволяет разорвать больше связей, и трещина расширяется, пока не разобьется стекло. Таким образом, если вы хотите чтобы разрезать кусок стекла, начните с надпила на стекле, чтобы получить царапину вдоль который он сломает при нагрузке.

Стекло производится не менее 6000 лет, с тех пор как египтяне изготавливали фигурки с покрытием. из песка (SiO 2 ) с отложениями из реки Нил, нагрел эти объекты до покрытие расплавили, а затем дали им остыть. Оксид кальция или «известь» (CaO) а окись натрия или «сода» (Na 2 O) из осадка текла в песок, чтобы сформировать стакан на поверхности фигурок. Следовые количества оксида меди (CuO) в осадке вызвало случайное распределение ионов Cu 2+ в стекле что дало характерный синий цвет.

Песок по-прежнему является наиболее распространенным ингредиентом, из которого делают стекло. (более 90% песок, потребляемый каждый год, используется в стекольной промышленности.) Песок состоит из неравномерной сеть атомов кремния, удерживаемых вместе связями SiOSi. Если сеть была совершенно регулярной, каждый атом кремния был бы окружен четырьмя атомами кислорода расположены к углу тетраэдра. Поскольку каждый атом кислорода в этой сети разделены двумя атомами кремния, эмпирическая формула этого твердого вещества будет SiO 2 и материал будет иметь структуру кварца.Однако в песке некоторые из мостов SiOSi случайно ломаются.

Модификаторы (или флюсы), такие как Na 2 O и CaO, добавляются в песок для изменения сетчатую структуру заменой связей SiOSi на связи SiO Na + или SiO Ca 2+ . Это отделяет тетраэдры SiO 2 друг от друга, что делает смесь более жидкий и, следовательно, с большей вероятностью образует стекло после того, как оно будет расплавлено, а затем охлажденный.Эти так называемые «натриево-известковые» стекла составляют 90% стекла. произведено.

Al 2 O 3 добавляется в некоторые стекла для увеличения их прочности; MgO добавляется для замедления скорости кристаллизации стекла. Замена Na 2 O с B 2 O 3 производит боросиликатное стекло, которое меньше расширяется на обогрев. При добавлении PbO получаются свинцовые стекла, идеально подходящие для высококачественной оптики. стекло.

Наиболее распространенный способ приготовления стекла – нагревание смеси песка и модификаторов. пока он не растает, а затем быстро охладите его, чтобы он затвердел и получился стакан.Если охлаждение происходит достаточно быстро, частицы в жидком состоянии не могут вернуться в исходное состояние кристаллическое расположение исходных материалов. Вместо этого они занимают случайно расположенные узлы решетки, в которых невозможно идентифицировать плоскости атомов. В результате получается аморфное (буквально: «без формы») материал.


Стеклокерамика

Случайный перегрев стекловаренной печи привел к открытию материалов, известных как стеклокерамика.При перегреве стекла в аморфном материале образовывались мелкие кристаллы. материал, препятствующий распространению трещин по стеклу.

Первый шаг к производству стеклокерамики включает традиционные методы подготовки стекло. Затем продукт нагревают до 750-1150°С, пока часть структуры не растворится. превращается в мелкозернистый кристаллический материал. Стеклокерамика не менее 50% кристаллизуются после нагревания. В некоторых случаях конечный продукт составляет более 95%. кристаллический.

Поскольку стеклокерамика более устойчива к тепловому удару, посуда из нее материал может быть перенесен непосредственно с горячей горелки плиты в холодильник без ломать. Поскольку они более кристалличны, стеклокерамика также немного лучше при проводят тепло, чем обычные очки. Стеклокерамика также прочнее при высоких температурах. температуры, чем очки. Так, стеклокерамика MgO — Al 2 O 3 — SiO 2 используется для изготовления электрических изоляторов, которые должны работать при высоких температурах, таких как изоляторы свечей зажигания.Свойства и применение некоторых стекол и стеклокерамики приведены в таблице ниже.

Свойства и применение некоторых стекол и стеклокерамики

Состав Недвижимость Использование
Очки
Al 2 O 3 , MgO, CaO, SiO 2 полупрозрачный, химический
стойкий
Оконное стекло, бутылки
PbO, SiO 2 Высокий показатель преломления Свинцовый хрусталь
B 2 O 3 , SiO 2 , Na 2 O Кислотостойкий, низкий
расширение при нагреве
Пирекс
Стеклокерамика
MgO, Al 2 O 3 , SiO 2 Изолятор с высоким
механическая прочность при
высокие температуры
Изоляторы свечей зажигания
CaSiO 3 , CaMgSi 2 O 6 ,
CaAl 2 Si 2 O 8
Износостойкий Строительные материалы
Li 2 Si 2 O 5 Термостойкость
шок
Носовые обтекатели на
ракеты, посуда


Керамика

Термин керамика происходит от греческого слова, обозначающего керамику. Он используется для описания широкий спектр материалов, включая стекло, эмаль, бетон, цемент, керамику, кирпич, фарфор, фарфоровая посуда. Этот класс материалов настолько широк, что часто легче определяют керамику как все твердые материалы, кроме металлов и их сплавов, которые производятся высокотемпературная обработка неорганического сырья.

Керамика может быть как кристаллической, так и стекловидной. Они могут быть как чистыми, однофазными материалов или смесей двух или более отдельных веществ.Большинство керамики поликристаллические материалы с резкими изменениями ориентации или состава кристаллов по каждому зерну в структуре. Керамика может иметь электропроводность, которая напоминают металлы, такие как ReO 3 и CrO 2.

Керамика также может быть отличным изолятором, например, стеклокерамика, используемая в искровых разрядниках. пробки.

Одной из самых отличительных особенностей керамики является ее устойчивость к обработке или формируются после выстрела. За некоторыми исключениями, такими как стеклянные трубки или листовое стекло, их нельзя продать по ноге или обрезать, чтобы они подходили для работы. Их размер и форма должны быть принято решение до того, как они будут уволены, и они должны быть заменены, а не отремонтированы, когда они ломаются.

Основное различие между керамикой и другими материалами заключается в химических связях, которые удерживать эти материалы вместе. Хотя они могут содержать ковалентные связи, такие как связи SiOSi в стекле, они часто характеризуются ионными связями. между положительными и отрицательными ионами.Когда они образуют кристаллы, сильная сила притяжение между ионами противоположного заряда в плоскостях ионов затрудняет одно самолет проскользнуть мимо другого. Поэтому керамика хрупкая. Они сопротивляются сжатию, но они намного слабее к нагрузкам, приложенным в виде изгиба.

Использование керамики восходит к временам неолита, когда глина впервые использовалась для изготовления миски, которые пекли на костре. Глина образуется в результате выветривания горных пород с образованием похожие на гальку частицы глинозема и кремнезема, которые при намокании слипаются, образуя глину минералы, такие как каолинит, имеющий формулу Al 4 Si 4 O 10 (OH) 8 .

Сегодня керамика играет важную роль в поиске материалов, способных противостоять теплового удара, действуют как абразивы или имеют лучшее соотношение веса и прочности. Глиноземная керамика используются для носовых обтекателей ракет и ракет, карбида кремния (SiC) и молибдена. дисилицид (MoSi 2 ) используются в соплах ракет, а керамическая плитка используется для теплоизоляция для защиты космического корабля «Шаттл» при входе в атмосферу Земли атмосфера.

Керамика из диоксида урана (UO 2 ) используется в качестве твэлов для атомных электростанций.Керамика также используется в качестве материалов для лазеров. кристаллы, легированные хромом, которые излучают когерентный монохроматический импульс света в оптику через которые проходит свет. BaTiO 3 используется для изготовления керамических конденсаторов, имеют очень большую емкость. Он также используется для изготовления пьезоэлектрических материалов, которые развивают электрический заряд при механическом воздействии, которые являются активными элементами картриджи для фонографов, гидролокаторы и ультразвуковые устройства. Магнитная керамика, образованная смешиванием ZnO, FeO, MnO, NiO, BaO или SrO с Fe 2 O 3 используются в постоянных магниты, компьютерная память и телекоммуникации.


Материаловедение

Материаловедение | Металлы и элементарные ячейки | Подробнее о материаловедении | Керамика


Периодический Таблица | Глоссарий | Классные апплеты


Тематический обзор Gen Chem | Домашняя страница справки по общей химии | Поиск: сайт общей химии.

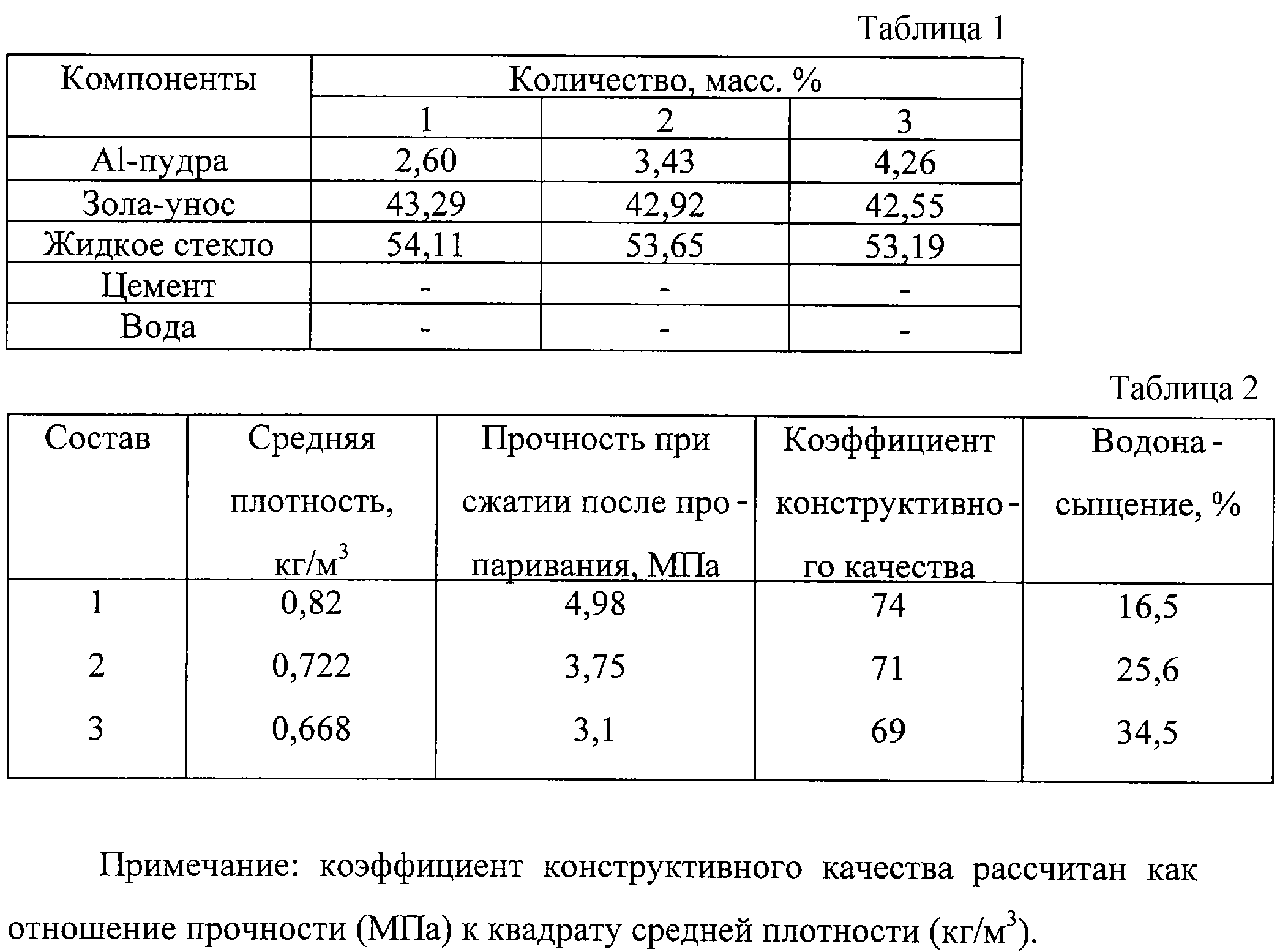

Гидроизоляция жидким стеклом: инструкция

Жидкое стекло

сегодня активно используется в строительстве, это обусловлено множеством положительных особенностей этого материала, среди которых:

  • влагостойкость;
  • химическая инертность;
  • огнестойкость;
  • низкая теплопроводность;
  • отсутствие токсичности.

Почему стоит выбрать жидкое стекло

Помимо прочего, жидкое стекло обладает отличной адгезией к большинству поверхностей.Материал обладает антисептическим действием и проявляет устойчивость к истиранию в процессе эксплуатации. Этот состав отличается антикоррозийными характеристиками и даже ветроустойчивостью.

Гидроизоляция с жидким стеклом наиболее распространена по мере использования рецептуры в качестве ингредиента. В чистом виде материал используется реже. В процессе производства смесь кварцевого песка обжигают с содой и измельчают, это позволяет получить продукт, который после растворения в воде.

Гидроизоляция фундамента

Для образования надежного барьера от воздействия воды поверхность покрывают жидким стеклом в два слоя, каждый из которых должен хорошо просохнуть. Этот способ называется смазыванием и предполагает дальнейшую укладку гидроизоляционных рулонных материалов. Гидроизоляцию жидким стеклом часто применяют при необходимости заделки швов и трещин в бетонных блоках и фундаментах. При этом в цементную смесь добавляют натриевое жидкое стекло, для его приготовления дополнительно используют воду и цемент.

Состав гидроизоляционный применяется в объеме 50 г на 1000 г цемента. На каждые 10 г стекла следует добавить около 150 г воды. Смесь следует готовить в небольших количествах, чтобы использовать ее в короткие сроки, поскольку она быстро застывает.

Гидроизоляция жидким стеклом может осуществляться по другой технологии, которая заключается в добавлении смеси в бетон для последующей заливки фундамента. Для этого необходимо подготовить следующие ингредиенты: цемент

  • ;
  • жидкое стекло;
  • щебень;
  • песок;
  • вода.

Консультация специалиста

Жидкое стекло добавляется в объеме 5% от общей массы. Предварительно необходимо все подготовить к заливке фундамента, для этого проводятся земляные работы, устанавливается опалубка и укладывается арматурный каркас. Песок смешивается с цементом, жидкое стекло растворяется в воде, затем ингредиенты соединяются и перемешиваются. После добавления щебня следует сразу приступить к заливке фундамента.

Гидроизоляция колодца и бассейна

Гидроизоляция жидким стеклом может предполагать проведение работ в области колодцев и бассейнов.Состав подходит для наружной и внутренней гидроизоляции. В последнем случае смесь наносится несколькими слоями на стены и дно бассейна. Предварительно необходимо обработать все углубления и стыки. Такой подход позволяет добиться отличной герметизации.

При проведении наружных работ жидкое стекло выступает компонентом бетона и надежно защищает бассейн от воздействия грунтовых вод, обеспечивая прочность основания. Гидроизоляция колодцев жидким стеклом предусматривает приготовление смеси жидкого стекла, цемента и песка, которые стыкуются в равных частях.Полученным раствором следует обработать стыки и швы, а после и остальную поверхность. Для достижения большего эффекта стенки колодца предварительно покрывают жидким стеклом.

Гидроизоляция подвала

Владельцы частных домов с подвалами столкнулись с проблемами проникновения воды через швы в цокольном этаже. Отличным решением этой проблемы является использование раствора жидкого стекла для гидроизоляции. Если текут швы, то на первом этапе их необходимо очистить от пыли и мусора.Далее готовится ремонтная смесь из жидкого стекла и портландцемента в соотношении 1 к 20. В состав добавляется вода в таком количестве, чтобы получилась консистенция густой сметаны.

Смесь заполняет швы и трещины, поверхности, пропитанные водой с помощью кисти. Через 24 часа следует провести обработку жидким стеклом. Если бетонные стены мокрые, то их обрабатывают по той же технологии, но слой следует делать толще и плотнее. Важно помнить, что состав готовится в небольшом количестве, чтобы его можно было использовать в кратчайшие сроки.

Дополнительные указания по применению жидкого стекла

Гидроизоляция бетона жидким стеклом может осуществляться кистью или валиком. Первый слой оставляют сохнуть примерно на 30 минут. После можно переходить к формированию следующего слоя. Важно обеспечить однородность покрытия – разрывов быть не должно. Затем можно приступать к нанесению защитного слоя. Для этого готовится цементный раствор, который используется для оштукатуривания стен. Как только раствор будет готов, в него следует добавить стекло и хорошо перемешать.

Следующий шаг – покрытие поверхности смесью. На сегодняшний день использование жидкого стекла достаточно распространено, инструкцию по его применению необходимо изучить. Итак, раствор, в качестве добавки к которому использовалось стекло, повторно разбавлять не имеет смысла, так как материал теряет свои свойства. Нанесение раствора обычно производится тонким слоем шпателя. Завершающим этапом будет утепление, для этого обычно используют базальтовую вату или пенопласт.

Отзывы о свойствах жидкого стекла

Прежде чем приступить к использованию материала статьи, необходимо более подробно ознакомиться с его характеристиками.Это силикат калия или натрия. Иногда применяют силикаты лития, но это можно считать исключением. От состава будут зависеть характеристики конечного продукта. По отзывам потребителей растворы калия обладают качеством устойчивости к химическим и атмосферным воздействиям.

Но если состав в процессе эксплуатации будет взаимодействовать с минералами, то лучше выбрать смесь на основе силикатов натрия. Последнее также будет способствовать быстрому затвердеванию цемента.Взаимодействуя, эти материалы вступают в химическую реакцию, в ходе которой образуется алюминат натрия. Он также действует как катализатор процесса затвердевания.

Потребители подчеркивают, что жидкое стекло, применение, инструкция по применению которого описана в статье, приобрело такую ​​популярность еще и благодаря своим высоким клеящим способностям. Таким образом, стекло можно использовать для решения широкого круга задач. При контакте с другими материалами стекло проникает и заполняет поры. Вещество обладает пожаробезопасными характеристиками, не выделяет вредных веществ и обладает антисептическими свойствами.Однако покупатели подчеркивают, что все же важно избегать контакта с кожей, ведь в его составе есть щелочь. Если вы решили использовать в работе материал, описанный в статье, важно прочитать отзывы о гидроизоляции жидким стеклом. Из них можно узнать, что смесь также имеет низкую теплопроводность. Эта характеристика актуальна для теплоизоляции в промышленных условиях.

Информация о текучести

Перед тем, как приступить к нанесению материала на поверхность, его следует разбавить водой в соотношении 1 к 2.При использовании такой консистенции примерный расход жидкого стекла на гидроизоляцию составит 300 г на квадратный метр. Применяя смесь «Стекло», можно обрабатывать участки с обветренной штукатуркой или неровным бетоном. Это создаст антисептическую защиту и укрепит слой.

Воздействовать на бетонную поверхность можно различными способами, используя определенные способы нанесения состава. Перед использованием жидкого стекла необходимо подготовить поверхность, очистить ее, выровнять и обезжирить.Для пропитки бетона на небольшую глубину в пределах 2 мм следует использовать аэрограф или кисть. Но если вы планируете обеспечить глубокую защиту, нанесение стекла осуществляется в несколько слоев, в этом случае можно будет пропитать до 20 мм.

Вывод

Примечательно, что с помощью жидкого стекла можно сделать пол, который будет иметь эффективный слой гидроизоляции. Достичь таких целей можно при устройстве бетонных, а также цементно-песчаных стяжек на полах и в подвалах дома.В раствор нужно будет только добавить стекло, а полученный состав можно использовать и для антикоррозийной обработки. Особенно актуальна гидроизоляция в случае с бассейнами, где можно полностью защититься от протечек.

Твердые вещества — Удельная теплоемкость

Удельная теплоемкость некоторых обычно используемых твердых веществ приведена в таблице ниже.

Для перевода единиц измерения используйте онлайн-конвертер единиц Удельная теплоемкость.

См. также табличные значения удельной теплоемкости газов, пищевых продуктов и пищевых продуктов, металлов и полуметаллов, обычных жидкостей и жидкостей и других обычных веществ, а также значения молярной теплоемкости обычных органических веществ и неорганических веществ.

2,1 9 C) Слиток железа559

7

Продукт Удельный огонь
C P
(BTU / (LB м o F))
(Kcal / (кг o C ))
(KJ / (KG K))
0.19 0,80595
алюминиевый бронза 0,10595 0
С 0.21 0,87
Сурьма 0,05 0,21
Апатит 0,2 ​​ 0,84
Мышьяк 0,083 0,35
Искусственная шерсть 0,32 1,36
Asbestos цементная плата 0.2 0,2 ​​ 0,2 ​​ 0,2 ​​
Asbestos Mill Mill 0,2 ​​ 0. 84
0 0.2 0.84 0.84
Асфальтобетон 0,22 0,22 0,22
0,19 0,80595 0,80595
Бакелит. наполнитель для дерева 0,33 1,38
Бакелит. Asbestos Filler 0.38 1.59 1,59
BARITE 0,11 0,46 0,46
0,07 0,07 0.29
базальтовых пород 0,2 ​​ 0,84
Пчелиный 0,82 3,40
берилл 0,2 ​​ 0,84
Бериллий 0,24 1,02
0,19 0,80
Кость11 0,44
Бура 0,24 1,0
Бор 0,31 1. 3
Латунь 0,09 0,38
Кирпич, общая 0,22 0,9
Кирпич, Hard 0.24 0.24 1 1
0,09 0,09 0.38
Cadmium 0.06 0,25
кальцит 32 — 100F 0,19 0,8
кальцит 32 — 212F 0,2 ​​ 0,84
кальция 0,15 0,63
кальция carbonat 0,18 0,76
сульфат кальция 0,27 1,1
углерод, алмаз 905952
углерод, графит 0,17 0,71
Карборундовые 0,16 0,67
Касситерит 0,09 0,38
Цемент сухой 0,37 1,55
Цементный порошок 0,2 ​​ 0,2 ​​ 0,2 ​​ 0. 84
Целлюлоза 0,37 1,6 1,6
Целлюлоид 0.36 1,5
Уголь 0,24 1
Мел 0,22 0,9
Халькопирит 0,13 0,54
уголь, дерево 0,24 1
Chromium
0.12 0.12 0,5 0.5
глиня 0,22 0,22 0,92
Уголь, антрацит 0.3 1,26
Уголь, битуминозные 0,33 1,38
Кобальт 0,11 0,46
Кокс 0,2 ​​ 0,85
Бетон, камень 0,18 0.75
Бетон, Свет 0,23 0,23 0.96
Constantan 0. 098 0.098 0.41
Медь 0.09 0,39
Корк, Corkboard 0,45 1,9
Корунд 0,1 0,42
Хлопок 0,32 1,34
Алмазный 0,15 0,63
Dolomite Rock 0,22 0,22 0,22 0.92 0,92
Duralium 0,22 0,22 0.92
Земля, сухие 0.3 1,26
Электронно 0,24 1,00
Emery 0,23 0,96
Жиры 0,46 1,93
ДВП, светло- 0,6 2,5
волокна в карте 0.5 0.5 2.1 2.1
Огонь кирпич 0,25 0,25 1,05
флюорит 0. 22 0,92
плавиковый шпат 0,21 0,88
Гален 0,05 0,21
Гранат 0,18 0,75
Стекло 0,2 ​​ 0,84
Стекло, Crystal 0,12 0,1 9 0.5 0.5
Стекло, плита 0,12 0.5 0.5
Стекло, Pyrex 0.18 0,75
Стекло, окна 0,2 ​​ 0,84
Стеклянная вата 0,16 0,67
Золото 0,03 0,13
Гранит 0,19 0,79
графит
0,17 0,17 0,17
0,26 0,26 1.09
Fairfelt 0.5
Hermatite 0,16 0,67
Роговая 0,2 0,84
Гиперстен 0,19 0,8
льда -112 о F 0. 35 1,47 1,47
ICE -40 O F 0,43 0,43 1,8 1.8
ICE -4 O F 0,47 1.97
ICE 32 O F (0 O C) 0.49 0,49 2,09
Индия Резина мин 0,27 1.13
Индия Резина Макс 0,98 4,1
0,12 0,49
Йод 0,052 0,218
Иридий 0,03 0,13
железа, 20 о С 0.11 0,46
Лабрадорит 0,19 0,8
Лава 0,2 ​​ 0,84
Известняк 0,217 0,91
Глет 0,21 0,88
LEAD 0. 03 0.03 0,13 0,13
Кожа, сухой 0,36 0,36 1,5
Литий 0.86 3,58
Магнетит 0,16 0,67
малахитовый 0,18 0,75
Марганец 0,11 0,46
магнезии (85%) 0,2 ​​ 0.84
0,25 0,25 1.05 1,05
0,21 0.88 0.88
Mercury 0.03 0,14
Слюда 0,12 0,5
минеральной ваты 0,2 ​​ 0,84
Молибден 0,065 0,27
Никель 0,11 0,46
OLIGLOCOSE 0.21 0,21 0,21 0.88 0.88
Orthoclose 0,19 0,8 0,8
Osmium 0.03 0,13
Оксид хрома 0,18 0,75
Бумага 0,33 1,34
Парафин 0,7 2,9
Торф 0,45 1.88
PHOSPHORBRONZE 0.086 0.086 0.36 0.36
Phosphorus 0,19 0,80595 0,80595
чугун, белый 0.13 0,54
Пинчбек 0,09 0,38
Пит уголь 0,24 1,02
Гипс, светло- 0,24 1
Гипс, песок 0,22 0.9 0.9
Plastics, пена 0,3 1.3 1,3
0,4 1,67
Platinum, 0 o C 0.032 0,13
Фарфор 0,26 1,07
Калий 0,13 0,54
Пирекс стекла 0,2 ​​ 0,84
Пиролюзит 0,16 0,67
Пироксилиновые пластмассы 0,36 1,51
Минерал кварц 55 — 212 o F 0,19 58
Кварц Минерал 32 O F (0 O C) 0,17 0,71 0,71
0,022 0,022 0,09
0.09 0.38 0.38 0.38
0.033 0.033 0,14
0.057 0.057 0,24
Rock Salt 0.22 0.92
ROSIN 0.31 1,30
Резина 0,48 2,01
рубидий 0,079 0,33
Соль 0,21 0,88
Песок, сухой 0,19 0,80
песчаник 0,22 0,22 0,22 0.92
Sawdust 0,21 0,21 0.9
Selenium 0.078 0,33
Серпантин 0,26 1,09
Диоксид кремния аэрогель 0,2 ​​ 0,84
кремния 0,18 0,75
кремния, карбид 0,16 0,67
Silk 0.33 0,33 1.38 1,38
Silver, 20 O C 0.056 0,23 0,23
Slate 0.18 0,76
натрия 0,3 1,26
почвы, сухой 0,19 0,80
почвы, мокрый 0,35 1,48
стеатита 0,2 ​​ 0.83
сталь
0.12 0.12 0,49 0,49
0,2 ​​ 0.84 0.84
Stoneware 0.19 0,8
Сера, сера 0,17 0,71
тантала 0,033 0,14
Тар 0,35 1,47
Теллур 0,05 0,21
Ториум 0.033 0,14 0,14
0,15 0,15 0,63
Tin 0.057 0,24
титана 0,11 0,47
Топаз 0,21 0,88
Вольфрам 0,03 0,134
Уран 0,028 0,12
Vanadium 0.12 0,12 0.5 0.5
Vermiculite 0,2 ​​ 0,2 ​​ 0.84
Vulcanite 0.33 1,38
Воск 0,82 3,43
Сварка железа 0,12 0,52
белый металл 0,035 0,15
Wood, бальзы 0,7 2.9
дерево, Дуб 0,48 2 2
0,6 0,6 2,5
шерсть, свободные 0.3 1.26
шерсть, Seam 0.33 0,33 1,38
0.09 0.38
  • 1 BTU / LB M O F = 4.187 KJ / Кг = 1 ккал/кг T ( o C)](9/5) + 32

Для перевода единиц используйте онлайн-конвертер единиц Удельная теплоемкость.

См. также табличные значения удельной теплоемкости газов, пищевых продуктов и пищевых продуктов, металлов и полуметаллов, обычных жидкостей и жидкостей и других обычных веществ, а также значения молярной теплоемкости обычных органических веществ и неорганических веществ.

Энергия нагрева

Энергия, необходимая для нагрева продукта, может быть рассчитана как

Q = C P M DT (1)

, где

q = Требуется тепло (KJ)

c p = удельная теплоемкость (кДж/кг K, кДж/кг o C)

dt = разность температур (K, o C)

Пример. Кусок дуба

Если 10 кг дуба нагревается от 20 o C до 50 o C — разница температур 30 o рассчитывается как

q = (2 кДж/кг K) ( 10 кг ) (30 o C)

  = 600 кДж

1 час (737003

) нагреть дуб — потребность в мощности IRRED можно рассчитать с уравнением

P = Q / T (2)

, где

p = мощность (kj / s, кВт)

t = время (ы)

Со значениями:

P = (600 кДж) / (3600 с)

   = 0.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
