Железобетонный монолитный ростверк: Железобетонный ростверк на сваях — особенности и виды монтажа
Устройство монолитного железобетонного ростверка фундамента и его возведение

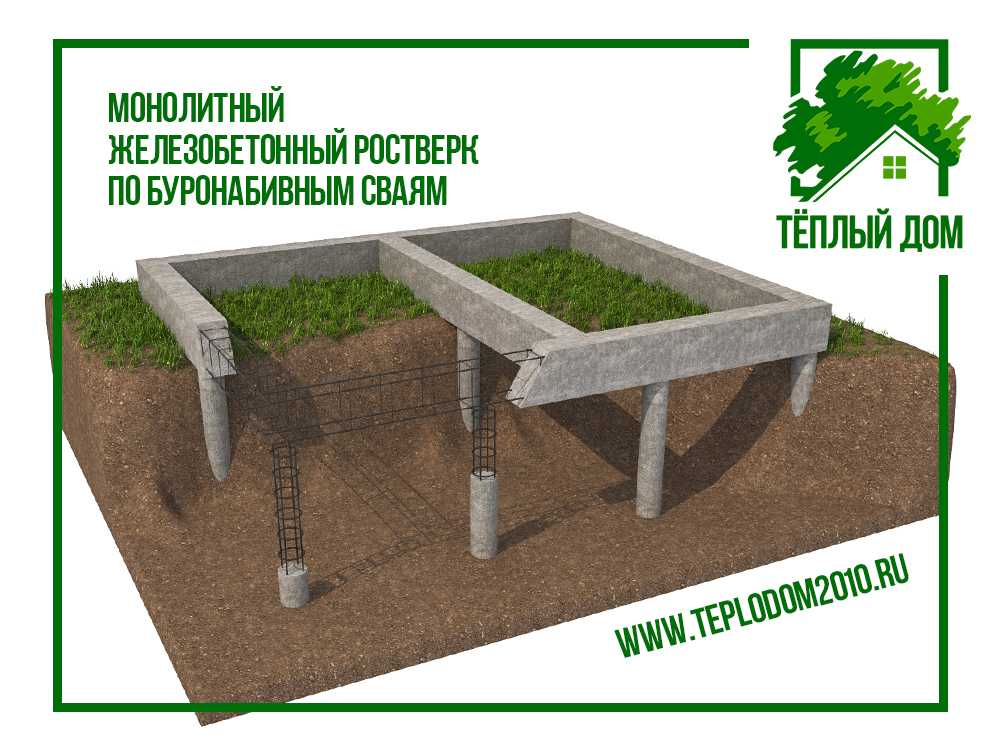

Монолитный железобетонный ростверк с опалубкой
Монолитный железобетонный ростверк — это идеальный вариант для самостоятельного возведения фундамента вашего дома, так как вся процедура обустройства ростверка может выполнена даже одним человеком. Также в отличие от стального типа монолитных ростверком выше упомянутый вариант значительно дешевле.
- Опалубка для ростверка ↓
- Процесс создания опалубки ↓
- Армирование ↓
- Армирование ленточного ростверка ↓
- Армирование плитного ростверка ↓
- Армирование свай ↓
- Заливка ростверка бетоном ↓
О всех вариантах ростверка читайте в соответствующей статье.
План работ:
- Создаем опалубку
- Армируем железными прутьями
- Заливаем бетон
- Получаем железобетонный ростверк, готовый к строительству дома/бани на нем.
Опалубка для ростверка
Опалубка с армированием
Для заливки железобетонного монолитного ростверка обязательна опалубка со стенками и днищем, формирующим нижнюю гладкую поверхность балки (ленты) ростверка. Опалубку выстилают полиэтиленовой пленкой. Это важно, чтобы нижняя часть ростверка была без неровностей, где может скапливаться вода, и медленнее разрушалась. Можно сделать и несъемную опалубку, одновременно выполняющую роль гидроизоляции. Главное, чтобы она сохраняла воздушную подушку между балкой ростверка и землей.
Перед устройством опалубки важно выровнять сваи – они должны быть от уровня грунта на одной высоте. Поэтому их или изначально отливают по уровню, или выравнивают после забивания (отливания): опиливанием или наращиванием бетонной смесью. Если сваи стоят не по одной линии, но не выходят за границы ленты ростверка, это непринципиально, если одна из свай выходит за границу – придется над ней делать выступ железобетонного ростверка.
В целом опалубка ростверка изготавливается более прочной и с более надежным соединением щитов, чем для ленточного фундамента, и предполагает обязательное съемное дно, в других пунктах процесс изготовления опалубки и заливки различий не имеет.
Процесс создания опалубки
По периметру будущего здания монтируется опалубка, ширина ростверка (и жёлоба опалубки) несколько больше толщины предполагаемых проектом стен, обычно 30-40 см, а форма сечения близка к квадратной. Чтобы сделать приподнятый ростверк, в съемную щитовую наземную опалубку для создания подушки может засыпаться песок или укладываться толстый листовой пенопласт и настилаться на него п/э пленка, а затем после отвердевания ленты щиты, песок (пенопласт) и пленка удаляются.
Можно сделать желоб из щитов с щитовым же днищем, приподнятый на брусках (ножках) до нужной высоты. Дно и стыки его с бортами должны быть очень прочными, так как будут держать на себе всю массу отлитого бетона. Можно сделать наружные металлические накладки-угольники. В днище делают выпилы для свай, если они войдут в толщу бетона, или над сваями – если ростверк будет на них лишь опираться, будучи связан с ними только арматурой. Ростверк, который только опирается на сваи, лучше распределяет давление, но хуже связывает конструкцию свай и прикрепляет к ним сам дом.
Монолитный ростверк лучше соединяет сваи, но толщина его над сваей меньше, чем общая высота ленты. Удобно делать выпилы в коротких сторонах щитов и «надевать» их на сваю, получается что-то вроде шпоночного соединения, или монтировать днище вокруг них. Швы между щитов укрепляют дополнительно, обязательно понадобятся подпорки и распорки, контролирующие вертикальность и неподвижность боковых щитов. Ставят в опалубку собранный (либо собирают в ней) арматурный каркас и крепят его к оголовкам свай.
Чтобы каркас оказался погружен в бетон на нужную глубину, под прутки нижнего пояса подкладывают брусочки (можно подложить мокрые бетонные плитки) толщиной в 3-5 см. Если просто положить каркас на дно, очевидно, что нижние прутки окажутся незащищенными и будут выступать на подошве. Коррозия начнется быстро, ростверк долго не прослужит. Поэтому лучше подстраховаться и сделать нижний слой даже чуть больше 5 см.
Можно закрепить каркас в подвешенном состоянии, этому способствуют арматурные прутки свай и верхние распорки. В любом случае каркас закрепляется неподвижно – чтобы не сдвигался при заливке бетоном и не сползал вниз под своим весом и во время виброуплотнения.
Армирование
Армирование ростверка на столбчатых сваях (1 и 4 — сваи, 2 — горизонтальные прутья арматуры, 3 — залитый бетоном ростверк)
Армирование нужно, чтобы повысить устойчивость к изгибу; без жесткой арматуры ростверк трескается при малейшей деформации. Поскольку на него действуют одновременно переменные нагрузки сверху (то есть вес здания) и снизу – давление грунта через сваи, постольку на армировании экономить нельзя.
Армирование ленточного ростверка
Армирование ленточного ростверка аналогично армированию ленточного фундамента. В балке ставят 2 (верхний и нижний) пояса армирования, каждый состоит минимум из 2 продольных прутьев, с вязкой через 30-40 см. Продольные прутья принимают всю нагрузку деформации ростверка – поэтому их диаметр не меньше 10-12 мм (лучше больше), а сечение – периодическое поперечное. Вертикальные прутки такие же. Поперечные прутки не берут нагрузку, их задача связать каркас в систему, отсюда для экономии они тоньше, порядка 6-8 мм, возможно применять гладкие.
Армирование монолитного железобетонного ростверка
Каркас должен быть при заливке покрыт слоем бетона минимум в 3-5 см – иначе есть риск коррозии арматуры. Итого, на каждую балку периметра требуется 4 длинных продольных прутка (желательно цельных или сварных), короткие прутки того же сечения для вертикальных стоек, короткие поперечные прутки и монтажная проволока.
Армирование плитного ростверка
Армирование плитного ростверка также аналогично армированию монолитной плиты: те же два пояса сетки армирования в 3-5 см вглубь плиты от поверхностей. Каждый пояс – сетка толстой арматуры переменного сечения, с шагом в 20-40 см. Пояса соединяются по вертикали того же диаметра прутками арматуры, все прутки соединены проволокой или сваркой.
Армирование свай
Все сваи при изготовлении армируются, «хвосты» прутков должны на 15-20 см выступать из оголовка. Поверхность оголовок свай обязательно надкалывается – чтобы создать шероховатую поверхность, лучше соединяющуюся с новым залитым бетоном. При монтаже прутки арматуры свай соединяются проволокой или сваркой с арматурным каркасом ростверка.
Процесс возведения столбчатого монолитного фундамента (нижние 3 изображения — 1. возведение опалубки с армированием, 2. заливка, 3. опалубка снята)
Строительство ленточного фундамента для бани — руководство по армированию, создании опалубки и другим тонкостям возведения ленточного монолитного фундамента.

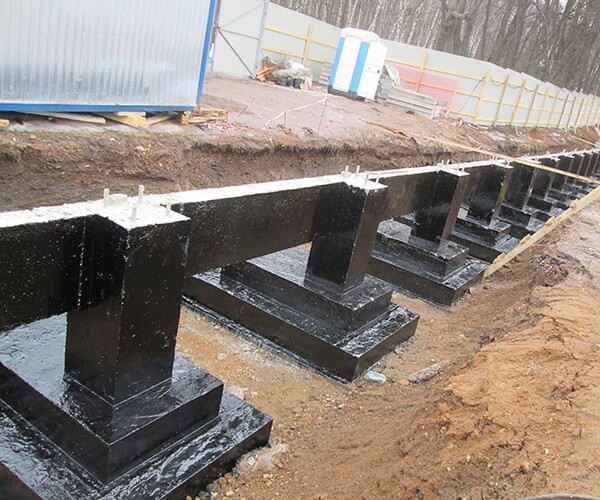

Гидроизоляция фундамента всех типов.
Установка отлива на фундамент — как правильно выполняется монтаж отлива и какие ошибки не стоит совершать.
Заливка ростверка бетоном
Приготовление раствора и заливка опалубки уже подробно описаны в статье про создание опалубки ленточного фундамента. Процесс абсолютно идентичен, так что читайте и внедряйте.
Статья была полезна?
0,00 (оценок: 0)
🔨 технология, сваи, виды монолитного ростверка.

Информация про монолитный свайный фундамент: технология возведения своими руками, используемые сваи, виды монолитного ростверка. Видео строительства фундамента и заказ работ в Москве.
Вопрос от клиента! Здравствуйте, в планах возвести загородный дом с применением монолитного свайного фундамента. Нужно ли мне вообще использовать свайный фундамент? Как правильно устанавливать такой фундамент? Какой вид мне использовать? Как грунт может повлиять на опору? Заранее спасибо за помощь в вопросе. Александр, г. Москва.
Оглавление:
- Типы свайного фундамента по материалу изготовления
- Виды монолитного ростверка
- Технология возведения своими руками
- Необходимость установки рубероида
- Ограничения использования свайного фундамента
- Сваи для монолитного свайного фундамента
- Свайный фундамент без ростверка
- Монолитный фундамент
Свайный фундамент с монолитным ростверком

Такой тип фундамента используется в случаях когда строительство происходит на слабом грунте:
- итоговые расчеты ширины обычного ленточного фундамента составляет более 1.6 м
- конструкция возводится в строгом соответствии каркасной технологии
- грунты имеют достаточно высокую глубину промерзания.

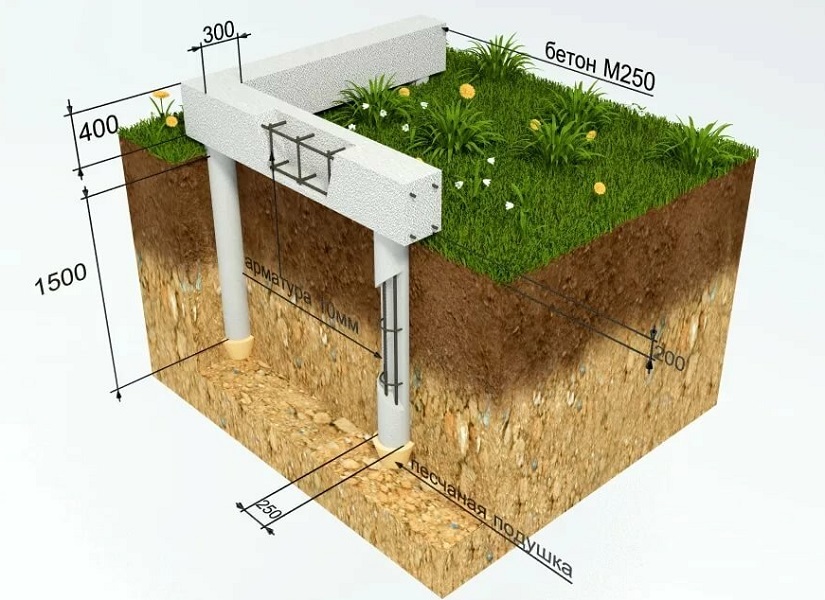

Рис. Железобетонные сваи с монолитным ростверком
- Деревянные (пожалуй самые редко используемые сваи в строительстве из-за их неэффективности)
- Металлические (винтовые — быстро устанавливаются и имеют относительно не высокую стоимость)
- Бетонные
- Железобетонные сваи (относительно невысокая стоимость с наивысшей степенью качества и надёжности)
Кроме этого, сваи имеют разный тип сечения:
- Квадратные
- Прямоугольные
- Круглые
- Квадратные, с имеющей круглой полостью
Свайный фундамент может быть с ростверком, который выполнен в виде фундаментной балки.
Ростверк свайного фундамента может быть сборным или монолитным. Монолитный тип производится посредством заливки бетона в заранее подготовленную опалубку, а сборный применяются готовые изделия из железобетона. Подробнее про плюсы и минусы свайно-ростверкового фундамента.
Различают ростверки по отношению высоты устройства к уровню поверхности земли:
- Высокий или висячий — размещают выше уровня земли (10-15 см, но в индивидуальных случаях эти показатели могут быть выше). Такой тип можно применять на всех типах грунта под зданием, имеющие небольшой вес. Единственным недостатком является то, что возникает обязательная необходимость утепления пустого пространства, которое образуется между землей и ростверком.
- Наземный или промежуточный ростверк сооружают таким образом, что его подошва должна расположиться на уровне земли. Если используется такой тип, то будет отсутствовать пустота между почвой. Главной особенностью этого ростверка является использование только на слабых грунтах.
- Заглубленный ростверк отличается от предыдущих вариантов тем, что его нижнюю часть погружают в грунт, тем самым его уровень расположен ниже поверхности земли. Такой тип представляет собой обычный ленточный фундамент, но в основании, которого, расположены сваи. Такой вариант достаточно дорогой и применятся только во время строительства тяжелых объектов.

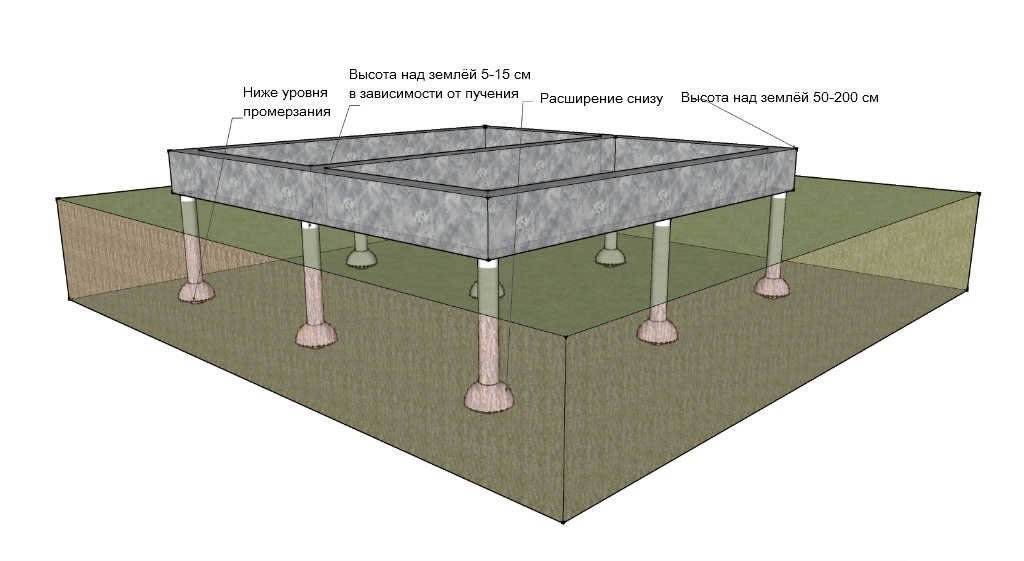

Рис. Свайный фундамент с высоким и низким ростверком
- Количество скважин
Число необходимых опалубка фундамента получается в результате проведения математических расчетов. Для этого следует взять общий вес возводимого сооружения и при этом не следует забывать и об эксплуатационных нагрузках.
- Работы буром
После получения всех данных можно переходить к процессу бурения скважин. Если же в планах не было использование современной техники, то необходимо запомнить, что ручной бур способен сделать скважину, диаметр которой не будет превышать 30 см, а глубина не более 5 м.
Рис. Бурение скважины ручным буром
- Рубероидные трубы
После того, как скважины готовы нужно изготовить рубероидные трубы. Их длина должна превышать глубину полученных скважин на 20-30 см. Верхняя часть производится из нескольких слоев с целью стягивания их между собой проволокой. Таким образом, полученный результат является опалубкой и гидроизоляцией.
Рис. Рубероидные трубы
- Армирование и опалубка фундамента
Рис.
Если было обнаружено небольшое количество воды на дне скважины, то не стоит ее сразу откачивать.
Технология возведения свайного фундамента допускает возникновение этого факта. Но в случаи, когда жидкость превышает порог глубины на четверть, то следует ее откачать перед заливкой бетона.
Рис. Опалубка для свай
Немного выше было указано обязательное наличие рубероидной трубы. Не специалисты в этом деле могут задаться вопросом, зачем она вообще нужна?
- Во-первых, схватывание изготовленной бетонной смеси до предела нужного уровня прочности зависит от цементной жидкости. Без использования трубы она впитывается в почву и тем самым нарушает технологию.
- Во-вторых, в период низких температур без изделия из рубероида пучение значительно сильнее воздействует на поверхности компонентов свайного фундамента.
Что же касается стоимости, то здесь не существует фиксированной стоимости. К примеру, фундамент дома, размеры которого 6х6 обойдется приблизительно в 1200$.
Внимание! Запрещено пересекать ростверк трубопроводом! Отклонение после окончания процесса бетонирования не должно превышать порог в 5 см.
Ограничения, которые вызывает использование свайного фундамента:
- В просадочных и набухающих почвах фундамент не способен выполнять свои основные функции
- При использовании такого типа фундамента очень сложно будет возвести цоколь. Для этого следует заполнить пространство между сваями.
Главной отличительной особенностью этого типа свай заключается в том, что их можно самостоятельно изготовить на строительной площадке. Этот процесс происходит путем укладки материала в уже подготовленные отверстия. В этом случаи армирование осуществляется при необходимости. Этот вариант позволяет сэкономить на транспортировки, а также существует возможность проводить строительство объекта рядом с другими возведениями. Наиболее важным недостатком этого типа – отсутствие возможности контроля качества.
Рис. Набивные сваи для монолитного ростверка
Буронабивные сваи
Буронабивные сваи устанавливаются по схожей системе, как и предыдущий вариант. Если же необходимо усилить уже имеющий фундамент, то следует применить технологию инъекционных свай. Их заливают под определенным давлением в небольшие по ширине отверстия, приблизительно 10-13 см, с одиночной арматурой. После окончания этого действия фундамент подвергается прессовки водой.
Рис. Создание буронабивной сваи
Забивные сваи
Этот вариант представляет собой уже готовые трубы. Стоит отметить, что их монтаж в грунт происходит только при помощи специальной техники. Такие сваи разделяются на три вида:
- В форме трапеции
- Призматические
- Цилиндрические
Рис. Железные трубчатые сваи
Последний вариант включает в свое строение окаймляющее кольцо на стыке, основное предназначение которого направлено для наращивания дополнительных звеньев. По статистическим данным известно, что именно цилиндрические забивные сваи являются наиболее дешевым и имеют достаточно высокую несущую способность.
Винтовые сваи
Винтовые сваи предназначаются для конструкций с достаточно высокими горизонтальными нагрузками. В качестве наконечника такой сваи выступает элемент из стали или железобетона. Винтовые сваи надежно фиксируют фундамент и не позволяют ему деформироваться. В случаях сильных горизонтальных нагрузок допускается ввинчивание свай под наклоном.
Рис. Винтовой фундамент с монолитным ростверком
Отличие такого типа сваи – квадратное сечение. Свайные фундаменты без ростверка – сваи со сборными оголовками, на которые монтируются стены возводимого сооружения. Его используют только в тех случаях, когда лабораторные анализы показали нормальный уровень грунта. В случае, если грунты слабы или же рельефные, то здесь необходим точный расчет высококвалифицированных специалистов.
Расчёт и строительство монолитного фундамента
Выводы
Исходя из вышеперечисленного, можно прийти к выводу, что выбор типа и вида свайного фундамента полностью зависит от местности и возводимого объекта. Если это небольшой загородный дом, то создание монолитного свайного фундамента можно провести самостоятельно, без применения специальной техники. Если е существует какая-либо неуверенность в расчетах, то следует обратиться за помощью к специалистам, ведь любая неточность может привести к возникновению неприятных ситуаций.
Наши услуги
Мы базируемся только на следующих услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.
Какие бывают виды ростверкового фундамента и его устройство
Несущая способность грунта играет очень важную роль при выборе типа фундамента под строение. Для передачи нагрузки конструкции на грунт с низкой несущей способностью может помочь ростверковый фундамент.
Поскольку ростверковый фундамент улучшает гидродинамические характеристики при установке, вместо стандартного мелководного морского фундамента можно выбрать решетчатый фундамент. Они состоят из вертикальных сеток, пронизывающих морское дно. При вертикальной нагрузке, если допускается достаточное заглубление, несущая способность обычного поверхностного фундамента может быть получена за счет решетчатого фундамента.
Содержание
Что такое Grillage Foundation?
Ростверковый фундамент состоит из нескольких слоев балок, которые обычно располагаются под прямым углом друг к другу для распределения большой нагрузки от надстройки на приемлемую несущую способность грунта.
Сегодня, за исключением очень больших нагрузок, решетчатые фундаменты редко бывают экономичными для постоянных фундаментов. Однако их сборная форма очень удобна для временных работ, особенно когда фундамент нужно использовать повторно. Большой популярностью пользуются фонды, устанавливающие морскую инфраструктуру на морском дне.
В отличие от свай, этот тип фундамента оказался более легким и экономичным решением. Он не требует глубоких земляных работ, но все же может обеспечить необходимую площадь несущей способности почвы. Сваи, кессоны и опоры требуют глубокой выемки, что является большим недостатком в случае ограничений площадки.
Пригодность ростверкового фундамента
- Этот тип ростверкового фундамента подходит для строительных конструкций из легких строительных материалов на слабом грунте.
- Основываясь на фундаменте, фонд надеется сэкономить до 30% стоимости.
- Где не допускается устройство других типов фундаментов в районах со слабыми свойствами грунтов и условиями залегания.
- Для ростверкового фундамента следует ожидать, что нагрузка конструкции будет относительно небольшой.
Функция ростверкового фундамента
Балки ростверка соединяют весь фундамент в единую конструкцию, помогая тем самым равномерно распределить вес дома и всех свай.
В большинстве случаев этот фундамент организуется как цельная железобетонная конструкция. Сопротивление обеспечивается металлической конструкцией.
Типы ростверкового фундамента
Существует три типа ростверкового фундамента в зависимости от использования материала.
- Ростверк стальной
- Ростверк деревянный
- Ростверк бетонный
Фундамент ростверка стальной
Фундамент стального ростверка состоит из стыков или стальных балок, состоящих из одного или двух слоев. Его название определяет его функцию и структуру, потому что он состоит из стальных балок, структурно называемых прокатными стальными балками.
Обеспечьте покрытие не менее 10 см снаружи внешней балки и над верхним фланцем верхнего слоя.
Толщина бетона должна быть не менее 15 см. После выравнивания фундамента и заливки бетона необходимо проверить правильность уплотнения и сформировать непроницаемый слой толщиной не менее 15 см.
Может защитить стальные балки от загрязнения грунтовыми водами, которое в противном случае могло бы вызвать коррозию. Затем с помощью трубного сепаратора первый слой балок смещается на бетонное основание на расстояние от 100 до 300 мм.
Затем мы залили бетон между балками и вокруг них на первом этаже. После этого с помощью делителя горизонталь второго луча располагается под прямым углом к горизонтали первого луча.
Снова заливаем бетон между стальными балками и вокруг них. Для этого соединяем стальные кронштейны с верхним слоем с помощью нижней пластины, боковых уголков и усиливающих пластин.
Эти соединительные элементы также заглублены в бетон, чтобы сделать соединения прочными.
Фундамент для деревянного ростверка
Обеспечивает фундамент деревянной конструкции для прочной каменной стены из деревянных колонн. Фундамент особенно подходит для затопляемых территорий, где несущая способность грунта очень низкая, а нагрузка на грунт ограничена 50-60 кН/м2.
Вместо стальных балок использовались доски и балки. Между деревянными стыками нет бетонного ограждения.
Однако нижний бетон, предусмотренный в стальной решетке, заменен деревянной платформой из досок. Отметка уровня фундамента. Нижний слой деревянных досок размером 20-30 см и шириной 5-7,5 см уложите рядом, без зазоров между ними.
В верхней части этого слоя деревянные балки того же сечения, что и сваи, располагаются под прямым углом. Затем снова положите еще один слой дерева под прямым углом к направлению луча. Верхний слой планки может быть 7,5-10 см. Толстая, заходящая на всю ширину основания кладки стены.
Фундамент ростверка бетонный
Решетка может быть выполнена из сборных сборных железобетонных элементов, либо выполнена в виде монолитного пояса.
Монолитный железобетонный ростверк Фундамент Для изготовления монолитного железобетонного ростверка необходимо сначала изготовить и установить опалубку. Его можно сделать из краевой пластины в виде прямоугольного паза и установить так, чтобы зазор между нижней частью будущей сетки и землей был около 6-8 дюймов.
Внутри корпуса следует использовать проволоку для установки рамы для усиления соединения. Такая рама может быть выполнена в виде одного или двух рядов створок, соединенных перекрещивающимися стержнями, или в виде кладочной сетки, в которой два ряда соединены специально изогнутыми хомутами.
Меньшее количество аксессуаров должно быть размещено на основании высотой примерно 25-3o мм, чтобы они могли быть полностью погружены в бетон при заливке. Минимальное расстояние от рамы до боковой стенки опалубки должно быть одинаковым.
Заливка оголовков свай. Стальные стержни соединяются с той же линией привязки, и стальные стержни освобождаются. Используйте бетономешалку для приготовления необходимого количества бетона и заливайте его в опалубку непрерывными циклами.
В процессе заливки бетона необходимо следить за его плотной укладкой во избежание образования незаполненных полостей. Для лучшей усадки бетона можно использовать вибратор или традиционную штыковую лопату.
После заполнения сетки выровняйте поверхность фундамента и уложите до полного высыхания бетона. Если погода очень жаркая и солнечная, поверхность решетки следует регулярно увлажнять. После высыхания бетона опалубку можно снять.
Сборный железобетонный ростверк ФундаментСборный ростверковый фундамент предназначен для поддержки конструкции, сборный ростверковый фундамент включает в себя: множество анкерных элементов, которые определяют сетку для опирания на поверхность под ним; и основание, соединенное с сеткой. На сетке основание включает в себя, по меньшей мере, первое основание и второе основание, которые разнесены друг от друга, и соединение между и соединено с, по меньшей мере, первым основанием и вторым основанием. Хотя бы один соединительный элемент.
Как спроектировать ростверк фундамента
Для проектирования ростверкового фундамента необходимо рассчитать нагрузку и момент конструкции. Следовательно, мы должны определить соответствующую площадь фундамента, необходимую для того, чтобы грунт мог выдерживать давление в данных условиях.
Разделив площадь, узнаем количество и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он свисал с края слоя выше. Он определит размер балки, необходимый для сопротивления изгибающим моментам и силам сдвига.
Невозможно окружить сетку бетоном и последовательностью, потому что это уменьшит композиционный эффект балки и бетона. Методы строительства и нагрузки должны быть совместимы с проектными требованиями.
Несущая способность основания ростверка при горизонтальной нагрузке
Согласно исследованию (на researchgate.net) На основе испытаний на мелкомасштабной модели поведение основания ростверка при постоянной горизонтальной нагрузке и постоянной вертикальной нагрузке в песке, а также была применена и разработана существующая пластическая модель для прогнозирования несущей способности и деформации. Модель была проверена базой данных испытаний модели.
По сравнению с эквивалентными грязевыми подушками с твердой поверхностью с такой же несущей способностью по вертикали, решетчатый фундамент из рыхлого песка и песка средней плотности имеет более высокую несущую способность при V-H (эксплуатационных) нагрузках.
В среднеплотном и плотном песке горизонтальная способность хорошая, а в рыхлом несколько занижена. Во всех тестовых случаях было доказано, что при нагрузке V-H решетка может заменить твердую грязевую подушку.
Если ростверк-прототип устанавливается под действием собственного веса и веса несущей конструкции (нормальная проходка), несмотря на значительные смещения фундамента (горизонтальные и вертикальные) под действием начальной горизонтальной нагрузки, начальная проходка при монтаже будет небольшой .
И наоборот, если в фундаменте слишком много проходки до первоначальной проходки, она будет больше, но незначительное дополнительное проникновение может быть использовано для мобилизации значительной горизонтальной способности текучести.
В обоих случаях боковой реакцией фундамента будет деформационное упрочнение из-за увеличения проникновения по вертикали. При больших смещениях эти два фундамента в конечном итоге проявят одинаковую несущую способность и общую проходку.
Несмотря на то, что при нормальном проникновении большая часть проникновения происходит во время использования, а при чрезмерном проникновении большое частичное проникновение происходит во время установки.
Вертикальная мощность ростверкового фундамента в песке
Если допускается достаточное заглубление фундамента, можно получить эквивалентную плоскую мощность фундамента. Необходимые смещения увеличиваются с увеличением шага, толщины сетки, количества ростверков фундамента и плотности грунта.
Ссылка: researchgate.net
Процедура установки фундамента ростверка
Эти этапы участвуют в строительстве фундамента ростверка,
- Для массивных монолитных решеток необходимо изготовить и установить каркасы.
Мы предпочитаем эту решетку, потому что она более надежна.
- Опалубка выполнена из кромочной пластины в виде прямоугольного паза. Он имеет высоту 1 фут и ширину, равную минимальной толщине стены дома. Зазор между каждой сеткой должен быть установлен на 6-8 дюймов.
- Внутри опалубки мы должны использовать вязальную проволоку для установки каркаса стального соединения. Минимальное расстояние от рамки до края шаблона такое же.
- Соедините арматурный стержень той же обвязочной проволокой, что и раньше.
- Для приготовления бетона необходимо использовать бетономешалку. Заливается в шаблон в непрерывном цикле. Аксессуары должны располагаться на высоте примерно 25-30 мм, чтобы они были полностью погружены в бетон. Бетон следует заливать аккуратно, чтобы не было ненужных полостей.
- После шпаклевки поверхность необходимо выровнять и высушить. После высыхания шаблон можно снять. Фундамент готов.
Преимущества ростверка
- Меньше времени и материалов, необходимых для установки;
- Так как не применяется в мерзлых грунтах, позволяет уменьшить тепловыделение дома с помощью фундамента.
- Снижает уровень вибрации дома (это очень актуально, если дом строится близко к дороге
Недостатки фундамента ростверка
- Требуется установка свай на достаточной глубине.
- Пространство под решеткой должно быть заполнено и отапливается.
Фундамент ростверка: типы, преимущества и недостатки
Главная » Фундамент ростверка
Фундамент ростверка состоит из 1, 2 и более ярусов балок (обычно металлических), которые монтируются на слой бетона для распределения нагрузки на большую площадь, в основании колонн применяют ростверковые фундаменты, строительные леса, колонны тяжеловесных конструкций.
Когда речь идет о передаче больших нагрузок от колонны к грунту с низкой несущей способностью, этот фундамент является наиболее экономичным.
Здесь мы узнаем о ростверковом фундаменте, видах ростверкового фундамента, достоинствах и недостатках ростверкового фундамента.
Этот фундамент обычно состоит из различных слоев балок, расположенных под прямым углом друг к другу; стальные, сборные железобетонные или деревянные решетки чаще всего используются в балках ростверка.
Ростверк соединяет весь фундамент и способствует равномерному распределению нагрузки на все сваи и конструкцию.
В монолитной железобетонной конструкции этот фундамент чаще всего устраивают, так как он обеспечивает прочность металлическим каркасом, называемым металлическим ростверковым фундаментом.
Необходимость ростверкового фундамента:
- Этот тип фундамента целесообразно строить для зданий из легких строительных материалов на слабых грунтах.
- Этот фундамент необходим для экономии до 30%.
- Не допускается строительство другого типа фундамента в районах со слабыми характеристиками грунтов и условиями их залегания.
- Нагрузка должна быть относительно небольшой для конструкции.
Типы ростверкового фундамента:
Фундамент ростверка бывает двух типов, в зависимости от материала, использованного в конструкции:
1. Стальной фундамент ростверка:
Этот фундамент состоит из балок или стальных соединений, которые могут быть установлены в один или два яруса, как -прокатные стальные балки из стальных балок.
На внешних сторонах наружных балок минимальный защитный слой 10 см сохраняется над более высокими полками верхнего яруса, а 15 см должны составлять глубину бетона.
Мы всегда должны проверять, правильно ли выполнено уплотнение и сформирован непроницаемый слой толщиной не менее 15 см после выравнивания основания и заливки бетона.
Затем с помощью трубных разделителей уложить первичный ярус балок поверх бетонного основания на расстоянии 100-300 мм поперек балок первичного яруса залить бетоном.
Затем расположите второй ярус балки под прямым углом к основным ярусам и снова залейте бетоном с помощью опорной плиты, уголков-фасок и фасонки, соединяющих стальные стойки с верхним ярусом.
2. Деревянный ростверковый фундамент:
Для тяжелонагруженных каменных стен деревянных колонн предусмотрен деревянный фундамент, который очень удобен в заболоченных районах, где несущая способность грунта может быть очень низкой.
Между стыками бревен бетон не залит, а ширина нижнего слоя деревянных досок составляет примерно от 20 до 30 см в ширину и от 5 до 7,5 см с зазором между ними, уложенными бок о бок.
Деревянная балка того же сечения, что и деревянный столб, располагается под прямым углом к направлению балок, снова укладывается еще один слой досок и, возможно, верхний слой досок толщиной от 7,5 см до 10 см на всю ширину основания стены .
Расчет фундаментов ростверка:
Для проектирования фундамента ростверка необходимо рассчитать нагрузки и моменты от надстройки и определить подходящее допустимое опорное давление перекрытия для требуемой площади основания.
Мы узнаем номера и размеры каждого слоя ростверка, разделив эту площадь, затем нам нужно спроектировать слой, который он будет консолями от края слоя выше.
Чтобы выдерживать изгибающие моменты и поперечные силы, необходимо определить размеры балки, необходимые для проектирования, метод строительства и нагрузки должны быть совместимы.
Монтаж фундаментов ростверка:
- В первую очередь необходимо подготовить и установить каркас для стабильного монолитного ростверка.
- Из обрезных досок по типу прямоугольных желобов изготовлена опалубка, ширина которой равна минимальной толщине стены дома, а высота 1 фут, а между каждой решеткой имеется зазор примерно от 6 до 8 дюймов.
- Нам необходимо определить контур соединения арматуры, используя вязальную проволоку, содержащуюся в опалубке.
- Требуется наименьшее расстояние от корпуса до края опалубки, после чего такой же вязальной проволокой соединяется арматура.
- В дальнейшем бетоносмеситель должен быть подготовлен в непрерывном цикле с использованием бетона, он заливается в опалубку.
- На высоте от 25 мм до 30 мм должны быть установлены фитинги, а во избежание образования нежелательных полостей следует тщательно залить бетон.
- Пол необходимо выровнять и дать высохнуть после заполнения поверхности, а опалубка будет удалена, когда она высохнет.
- Затем подготавливается фундамент.
Преимущества ростверка:
Ростверк имеет следующие преимущества:
- Этот фундамент снижает тепловыделение дома.
