Железобетонный монолитный ростверк: Монолитный железобетонный фундамент: под колонны, ростверк

Содержание

Устройство железобетонных ростверков

Устройство монолитных железобетонных ростверков.

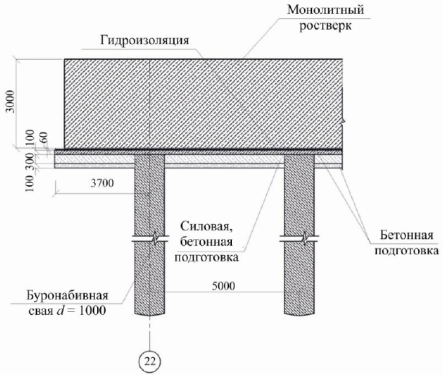

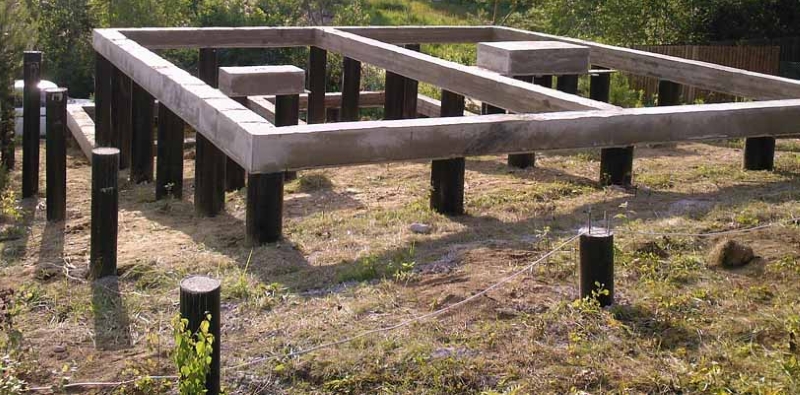

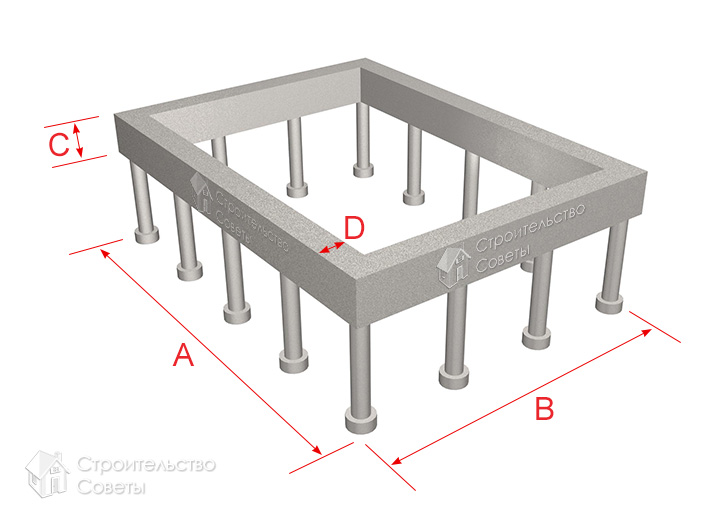

Ростверк – это верхняя часть свайного или столбчатого фундамента, которая объединяет все столбы/сваи в единую конструкцию. Ростверк фундамента может быть выполнен в виде ленты или плиты. Ленточный ростверк соединяет оголовки соседних свай, которые расположены под стенами дома, а плитный – сразу все оголовки всех свай.

Форма поперечного сечения ростверка, как правило, квадратная или близкая к квадратной.



По расположению ростверка относительно уровня земли различают три вида: высокий, повышенный и заглубленный. Самый распространенный и оправданный – высокий, т.е. находящийся выше уровня земли как минимум на 10-15 см. Это необходимо для того, чтобы при морозном пучении грунт не упирался в него. Повышенный – это такой ростверк, подошва которого находится на уровне земли. Заглубленный ростверк находится ниже уровня земли. Из-под него, точно также как из-под повышенного, необходимо удалять слой грунта с той же целью – избежать давления пучинистого грунта.

Перед устройством низкого монолитного ростверка проверяют нивелиром уровень его расположения относительно нулевой отмет­ки и определяют глубину отрывки траншеи. Грунтовое основание должно быть очищено от растительных и органических примесей и при необходимости уплотнено. Для пред­отвращения возможного пучения монолитного ростверка на связных грунтах по дну траншеи или котлована устраивают подушки в 10-15 см из сыпучих дренирующих материалов: щебня, шлака или крупнозернистого песка. По выровненному основанию устраивают опалубку и устанав­ливают арматуру. Опалубку выполняют из деревянных щитов, из­готовляемых на месте или доставляемых на объект. При устройстве однотипных монолитных ростверков, имеющих конструкцию прямоугольной формы квадратной или же трапецеидальной, целесообразно применять сборно-разборную ме­таллическую опалубку.



Армирование монолитного ростверка необходимо для того, чтобы сделать его устойчивым к изгибающим нагрузкам; без него бетонный ростверк может треснуть при малейшей деформации. Армирование ленточного монолитного ростверка нужно делать так же, как и у ленточного фундамента, В качестве арматуры обычно используют сталь марок А-I и А-III.  Необходимо делать два пояса армирования — верхний и нижний; каждый пояс состоит как минимум из двух продольных прутьев арматуры. При продольном армировании монолитного ростверка используется арматура диаметром 10-12 мм с периодическим поперечным сечением — именно они будут принимать на себя нагрузку при деформации ростверка. Поперечные прутья арматуры не принимают на себя нагрузку, они нужны только чтобы связать каркас в единое целое, поэтому они изготавливаются из более тонкой арматуры диаметром – 6-8 мм и могут быть гладкими. Каркас арматуры должен быть полностью погружен в бетон и находиться в 3-5 см от поверхности ростверка.

Чтобы залить железобетонный ростверк, сначала устанавливается опалубка, в нее устанавливают арматурный каркас. Каркас в опалубке нужно прочно закрепить, чтобы он не сдвинулся при заливке бетона, после этого монолитный ростверк можно заливать.

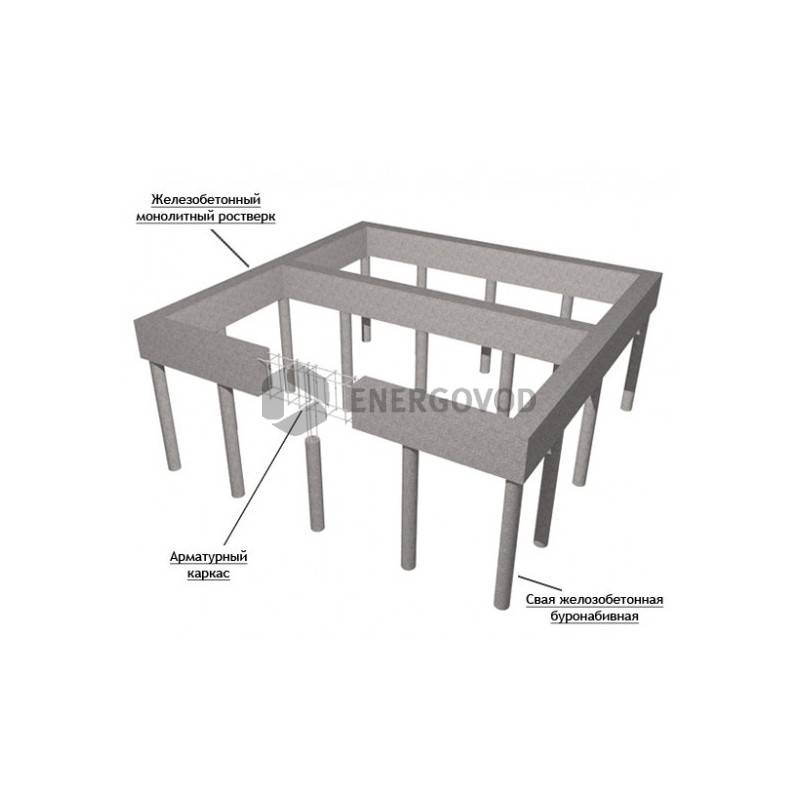

Все сваи или столбы фундамента армируются, и для соединения каждой сваи с ростверком прутки строительной арматуры должны торчать из их оголовков. Эти прутки соединяются с арматурным каркасом ростверка.

До укладки бетонной смеси необходимо проверять правиль­ность установки опалубки и ар­мирования, очищают опалубку от мусора и грязи, а арматуру от ржавчины и оформляют акт на скрытые работы.

Бетонную смесь, доставляе­мую на объект самосвалами или автобетоновозами, выгружают в поворотные бадьи. Бадью с бето­ном к месту укладки подают мо­бильными   грузоподъемными механизмами   (автокранами или кранами-экскаваторами),   кранами нулевого цикла на рельсовом ходу или бетоноукладчиками.

При значительной площади ростверка, а также при малой производительности бетонного завода, не обеспечивающих укладку монолитного бетона горизонтальными слоями по всей площади, бетонную смесь следует укладывать наклонными слоями или разбивать ростверк на блоки бетонирования.



Уложенную бетонную смесь уплотняют глубинными вибрато­рами. Снимать опалубку разрешается при достижении бетоном 25% прочности от проектной; начинать нагрузку ростверка можно при достижении бетоном прочности 70% от требуемой и 100% — к моменту окончания нагрузки.

Значительная трудоемкость работ по устройству монолитных ростверков снижает экономическую эффективность свайных фун­даментов. Для выполнения этих работ в зимнее время требуются дополнительные затраты, что увеличивает сроки строительства. Учитывая это, в последние годы все больше  применяют свайные фундаменты со сборным ростверком

Фундаменты под металлические колонны: устройство, монтаж, особенности

Монолитный столбчатый фундамент широко используется в частном строительстве для возведения стен или колонн.

Что такое ленточно-монолитный фундамент: сфера применения и виды

Ленточно-монолитный фундамент представляет собой ленту из железобетона, которая располагается под всеми стенами коттеджа. Она точно повторяет контур коробки, воспринимая нагрузку от строения и передавая ее на грунт.

По уровню заглубления ниже нулевого уровня различают 3 вида ЛМФ:

  1. Заглубленный. Уровень заглубления составляет 50-70% от всей высоты основания. Используется для строительства коттеджей из тяжелых материалов. Обладает высочайшей несущей способностью и позволяет сделать в доме подвал или цокольный этаж. В частном строительстве применяется нечасто из-за большого объема земляных и бетонных работ.
  2. Мелкозаглубленный. Самый востребованный вариант в сфере частной застройки. Лента фундамента заглубляется на 20-30% от собственной высоты. Такой фундамент отлично подходит для сооружений из самых разных материалов: газо- и пеноблоков, кирпича, ж/б плит, бруса и пр. Фундамент мелкого заложения сочетает в себе надежность и высокую несущую способность с минимальными трудозатратами на его возведение.
  3. Незаглубленный. Фундаментная лента не заглубляется в грунт, ее подошва лежит на земле. Основание такого типа применяется для легких строений: дачных домиков, сараев, бань.

ЛМФ подходит практически для всех типов грунтов. На сухих песках, супесях и суглинках основание закладывается выше уровня глубины промерзания. На средне- и высокопучинистых грунтах — ниже уровня промерзания на 20-30 см без устройства дренажной системы. Если проект предполагает устройство дренажа и замену пучинистых грунтов непучинистыми, то основание можно заглублять выше уровня промерзания.

При высоком уровне грунтовых вод (УГВ) заглубленный ленточный фундамент без проведения эффективных осушительных мероприятий использовать не рекомендуется. Под действием гидростатического давления лента будет разрушаться и деформироваться. В этом случае рекомендуется рассмотреть вариант устройства основания на свайном фундаменте.

Дом из какого материала Вам нравится больше всего?Дом из %Дом из кирпича18.6%Бревенчатый дом14.6%Дом из газобетонных %Дом по канадской %Дом из оцилиндрованного %Монолитный %Дом из пеноблоков3.3%Дом из сип-панелей3.3%Проголосовало: 3274

Особенности монолитного цоколя

Содержание

  • Особенности монолитного цоколя
  • Устройство монолитного цоколя
  • Подготовка площадки и котлована
  • Заливка основания
  • Заливка стен
  • Гидроизоляционные работы и утепление

Высота цоколя может быть различной, поэтому строительство должно вестись с учетом этого показателя. Высота поднятия цоколя над фундаментом определяется исходя из наличия или отсутствия подполья, подземного этажа, канализационной системы, конструкции кровли, наличия отмосток и т. д. Как правило, этот показатель не превышает 150–200 см.

Бетонный цоколь характеризуется высокими показателями надежности.

Когда ведется строительство цоколя, особое внимание следует обратить на наличие продухов и отверстий для вывода коммуникаций. Вентиляционные отверстия можно сделать своими руками. Для этого их нужно предусмотреть при заливке бетона. Эти отверстия должны быть расположены на расстоянии в 20–25 см от земли. Если дом небольшой, то можно делать отверстия с шагом в 2–3 метра.

Устройство монолитного цокольного этажа имеет массу преимуществ:

  • хорошая защита от проникновения воды;
  • повышенные прочностные показатели;
  • простота и малые сроки строительства.

В цокольном этаже с бетонными стенами могут быть размещены помещения различного предназначения, начиная от сауны и бани, заканчивая гаражом или прачечной.

Не стоит забывать об устройстве высококачественной гидроизоляции, с помощью которой монолитный цоколь можно будет сделать даже на влажном грунте. Эти работы можно выполнить своими руками. Нужно учитывать тот факт, что самыми уязвимыми местами будут места соединения пола и стен цоколя. Поэтому им нужно уделить особое внимание.

Опалубка для ростверка

Опалубка с армированием

Для заливки железобетонного монолитного ростверка обязательна опалубка со стенками и днищем, формирующим нижнюю гладкую поверхность балки (ленты) ростверка. Опалубку выстилают полиэтиленовой пленкой. Это важно, чтобы нижняя часть ростверка была без неровностей, где может скапливаться вода, и медленнее разрушалась. Можно сделать и несъемную опалубку, одновременно выполняющую роль гидроизоляции. Главное, чтобы она сохраняла воздушную подушку между балкой ростверка и землей.

Перед устройством опалубки важно выровнять сваи – они должны быть от уровня грунта на одной высоте. Поэтому их или изначально отливают по уровню, или выравнивают после забивания (отливания): опиливанием или наращиванием бетонной смесью. Если сваи стоят не по одной линии, но не выходят за границы ленты ростверка, это непринципиально, если одна из свай выходит за границу – придется над ней делать выступ железобетонного ростверка.

В целом опалубка ростверка изготавливается более прочной и с более надежным соединением щитов, чем для ленточного фундамента, и предполагает обязательное съемное дно, в других пунктах процесс изготовления опалубки и заливки различий не имеет.

Процесс создания опалубки

По периметру будущего здания монтируется опалубка, ширина ростверка (и жёлоба опалубки) несколько больше толщины предполагаемых проектом стен, обычно 30-40 см, а форма сечения близка к квадратной. Чтобы сделать приподнятый ростверк, в съемную щитовую наземную опалубку для создания подушки может засыпаться песок или укладываться толстый листовой пенопласт и настилаться на него п/э пленка, а затем после отвердевания ленты щиты, песок (пенопласт) и пленка удаляются.

Можно сделать желоб из щитов с щитовым же днищем, приподнятый на брусках (ножках) до нужной высоты. Дно и стыки его с бортами должны быть очень прочными, так как будут держать на себе всю массу отлитого бетона. Можно сделать наружные металлические накладки-угольники. В днище делают выпилы для свай, если они войдут в толщу бетона, или над сваями – если ростверк будет на них лишь опираться, будучи связан с ними только арматурой. Ростверк, который только опирается на сваи, лучше распределяет давление, но хуже связывает конструкцию свай и прикрепляет к ним сам дом.

Монолитный ростверк лучше соединяет сваи, но толщина его над сваей меньше, чем общая высота ленты. Удобно делать выпилы в коротких сторонах щитов и «надевать» их на сваю, получается что-то вроде шпоночного соединения, или монтировать днище вокруг них. Швы между щитов укрепляют дополнительно, обязательно понадобятся подпорки и распорки, контролирующие вертикальность и неподвижность боковых щитов. Ставят в опалубку собранный (либо собирают в ней) арматурный каркас и крепят его к оголовкам свай.

Чтобы каркас оказался погружен в бетон на нужную глубину, под прутки нижнего пояса подкладывают брусочки (можно подложить мокрые бетонные плитки) толщиной в 3-5 см. Если просто положить каркас на дно, очевидно, что нижние прутки окажутся незащищенными и будут выступать на подошве. Коррозия начнется быстро, ростверк долго не прослужит. Поэтому лучше подстраховаться и сделать нижний слой даже чуть больше 5 см.

Можно закрепить каркас в подвешенном состоянии, этому способствуют арматурные прутки свай и верхние распорки. В любом случае каркас закрепляется неподвижно – чтобы не сдвигался при заливке бетоном и не сползал вниз под своим весом и во время виброуплотнения.

Что такое монолитный фундамент

Монолитный фундамент здания представляет собой основание, при изготовлении которого используются арматура и бетонная смесь. Первый компонент необходим для равномерного распределения нагрузки, а второе составляющее является связующей основой. Такая конструкция подходит для любого типа грунта, но особенно практичен монолитный фундамент на пучинистой, просадочной почве.

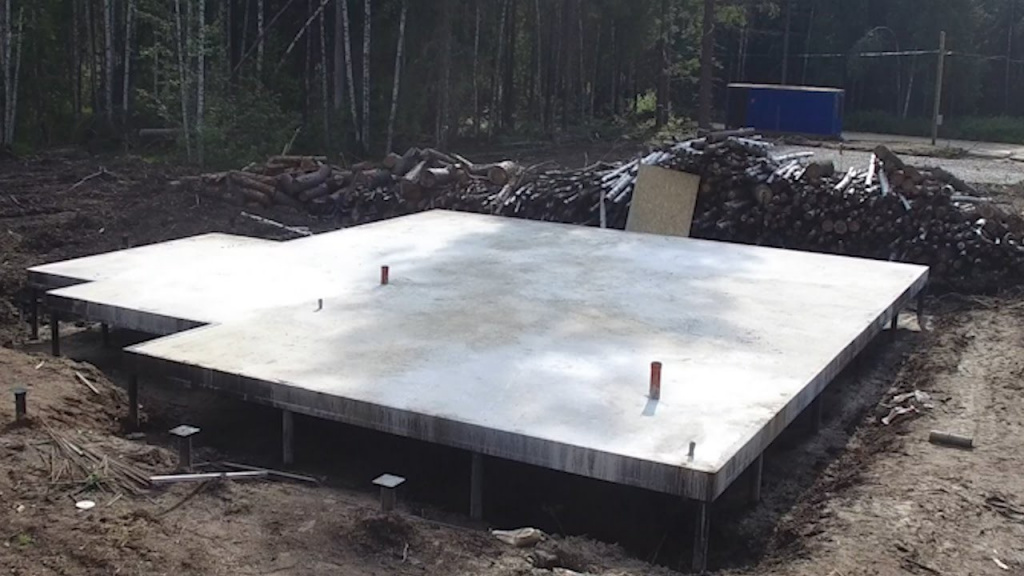

Подготовленный плитный монолитный фундамент обеспечивает надежность здания

Основания монолитной конструкции практичны, отличаются надёжностью и представляют собой цельную конструкцию. Все характеристики готового монолитного фундамента зависят от качества используемых при изготовлении материалов, точности расчёта, особенностей здания.

Особенности фундамента монолитного типа

Монолитное основание может быть нескольких типов, но в каждом случае используется сочетание металлической арматуры и бетона. Преимущества и недостатки подобных сооружений определяются путём тщательного изучения схемы устройства, главных конструктивных деталей.

Схема устройства позволяет узнать особенности каждого вида монолитного основания

Железобетонная монолитная основа обладает рядом свойств, которые делают её оптимальной для грунта любого типа. Преимущества фундамента дополнены следующими качествами:

  • минимальное количество земляных работ, так как фундамент нужно углублять всего на 2/3 его толщины;
  • эксплуатационный ресурс плиты, обустроенной правильно, составляет около 150 лет;
  • высокая несущая способность, оптимальная для строительства двухэтажных жилых домов большой площади;
  • равномерная осадка монолитной конструкции на пучинистых грунтах.

Преимущества монолитной основы для здания разнообразны, но конструкция имеет и недостатки. Главный минус заключается в высокой стоимости строительства такого фундамента. Обусловлено это большим объёмом бетона, арматуры. Это характерно для монолитной основы в виде плиты. Иные варианты, например, ленточный, требуют меньшего количества бетона, но более точного расчёта.

Ленточный вариант не требует большого расхода материалов, но важен тщательный расчет

Проектирование цокольного этажа или подвального помещения для здания с монолитным фундаментом отличается сложностью. При этом плитный вариант позволяет создать цокольный этаж, в котором плита будет половым перекрытием. Поэтому, несмотря на высокую стоимость возведения, монолитный фундамент востребован, практичен, долговечен и выдерживает большие нагрузки.

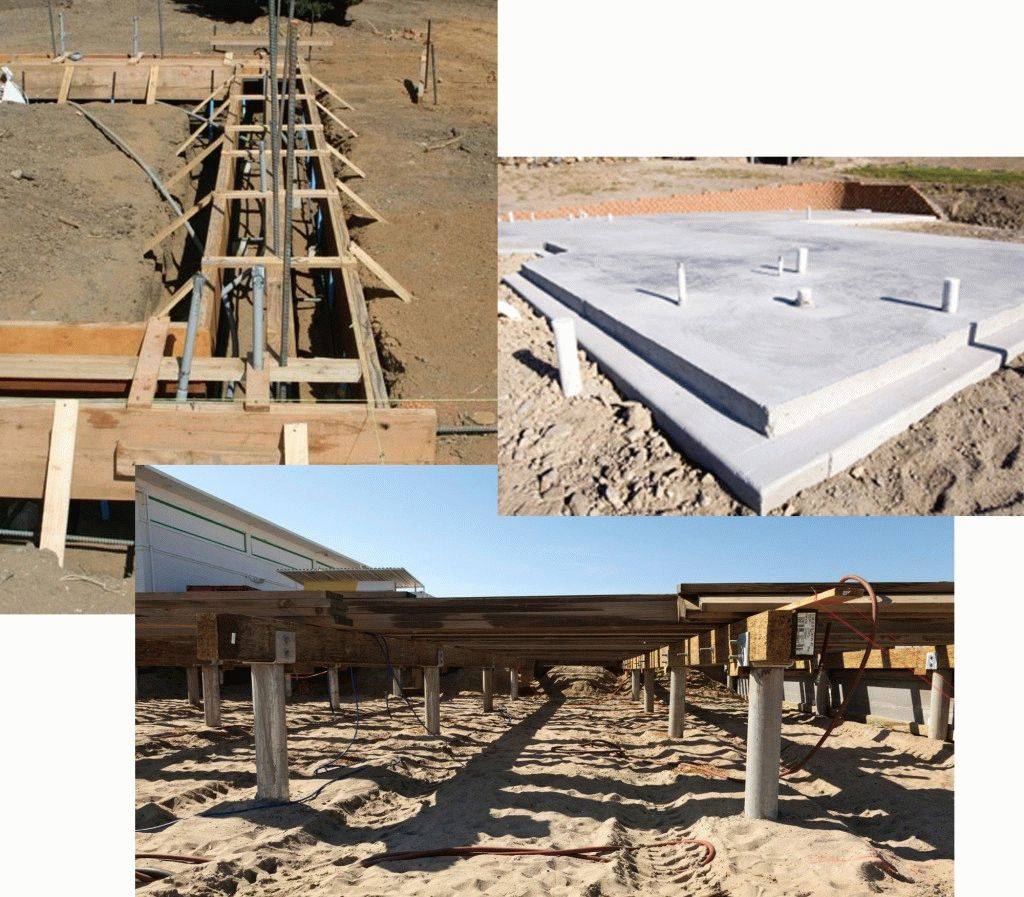

Фотогалерея: варианты монолитного фундаментаПлитный фундамент подходит для маленьких зданий Ленточный монолитный вариант требует опалубки Основную плиту заливают равномерно Плитный фундамент выглядит просто и удобен в эксплуатации Плитный фундамент может иметь сложную форму Фундамент нужно обработать гидроизоляционными смесями Утепление делает основание комфортным

Нюансы и рекомендации по заливке

1. Зачем нужны ребра жесткости?

Плита не всегда бывает плоская. Для тяжелых строений и проблемных почв под несущие стены устанавливают ребра жесткости. Чаще всего они бывают прямоугольными или же уменьшаются к низу. Такая конструкция повышает прочность. Ребра, размещенные над плитой, позволяют создать технический подвал небольшого размера, что упростит проведение коммуникаций в дом. Но тогда поверхность монолитной фундаментной плиты уже не будет черновым полом.

2. Чем гидроизолировать?

Полиэтиленовой пленкой толщиной от 200 мкм или рубероидом. Существуют специальные материалы для бетона, например, Дельта МС. Он отлично изолирует от воды, а если УГВ небольшой, может играть роль бетонной подготовки. Также для этой цели используется геотекстиль.

3. Обязательно ли утеплять монолитную конструкцию?

Да. Бетон хорошо проводит тепло, а большое количество арматуры создает мостики холода. Распространенные утеплители — пенополистирол и пенопластное полотно.

4. Нужно ли делать дренаж?

Однозначно нужен, если на участке высокий УГВ. Важно соблюдать уклоны труб, предусмотреть место для отводки вод, сделать колодцы, чтобы в случае заиливания труб их можно было почистить. Дренаж обычно укладывают в геотекстиль на песчано-гравийную подушку.

5. Как и из чего соорудить опалубку?

Рекомендуем использовать ламинированную фанеру. Снимать такую опалубку будет легко. Если вы делаете ее из обычных досок, обстругайте их там, где они будут прикасаться к бетону. В опалубке не должно быть щелей, а ее прочность проверяют, ударив ногой. Существует множество смесей, которыми смазывают опалубку, чтобы легче было снимать ее, для этой же цели можно закрепить на ней пленку. Скреплять опалубку лучше саморезами, а не гвоздями.

6. Как правильно армировать?

Для плиты 20‒40 см достаточно 2 слоя армирования. Расстояние по горизонтали не должно превышать 20‒30 см. Расстояние до границ бетонной плиты — 15‒20 см. Для скрепления арматуру связывают проволокой. Монолитный железобетонный фундамент выдержит нагрузку двух- трехэтажного дома из бетона, кирпича, камня. Для армирования подойдут стержни диаметром 10‒16 мм, в зависимости от веса дома.

7. На чем можно сэкономить?

Если вы планируете обустраивать крыльцо или террасу большого размера, сделайте там ленточный фундамент, чтобы не расходовать бетон, так как нагрузка на эту часть будет в разы меньше.

Основные ошибки при строительстве

1. Неправильный уход. Согласно инструкции бетону необходимо 28 дней для набора марочной прочности. Особенно важны первые дни, если стоит сухая и солнечная погода, накройте бетон тентом и поливайте его водой. Оптимальная температура для твердения +15-20 градусов.

2. Низкая марка. Для строительства монолитной основы необходим бетон выше М200, а если грунт проблемный — выше М300.

3. Слабая опалубка. Непрочная конструкция расширится под давлением смеси, из-за этого бетона не хватит. Такую ошибку невозможно исправить, основание придется сносить и перестраивать, так как обязательно заливать все за один раз. Если вы решили строить самостоятельно, лучше показать опалубку специалисту.

4. Недостаточная тепло- и гидроизоляция. Высокая марка и сильное армирование не спасет от трещин, особенно для фундамента на подтапливаемых территориях, а расходы на отопление перечеркнут экономию на теплоизоляции.

5. Неправильное армирование. Связывать стержни нужно, чтобы они перекрывали друг друга на 10‒20 см в зависимости от диаметра. В монолитной железобетонной конструкции арматура препятствует растяжению, а бетон — сжатию, поэтому прочность достигается гармоничным сочетанием компонентов.

6. Крыльцо. Случается, что застройщики забывают про крыльцо. Но его лучше делать сразу, чтобы при усадке в почву дом и крыльцо не разошлись.

Если вы решили строить своими силами, заранее сделайте расчеты и нарисуйте схему, чтобы выбрать правильный тип. Не существует универсальной монолитной конструкции, подходящей для любого случая. Следуйте технологии строительства фундамента пошагово, чтобы не исправлять свои ошибки.

Устройство монолитных столбчатых фундаментов

Устройство монолитного столбчатого фундамента начинается с земляных работ.

Их объем невелик по сравнению с другими видами фундаментов:

  • расчищается участок строительства от мусора;
  • производится разметка столбов;
  • в местах монтажа опор снимается плодородный слой почвы;
  • роются ямы под столбы: если их глубина не превышает 1 м, стенки можно выполнить вертикальными и без дополнительных креплений. Стенки более глубоких ям необходимо укрепить досками или выполнить их с откосами. Глубина скважины должна превышать глубину заложения фундамента на 200-300 мм. Ширина ее также делается с запасом в 400 мм по контуру будущего столба: такой запас необходим для установки опалубки и распорок.

Более подробно про глубину заложения фундамента мы изложили в этой статье.

Устройство дренажной и гидравлической подушек

На дне подготовленной скважины устраивается песчано — гравийная подушка с уширением по периметру опоры в 100-200 мм. Сначала в яму укладывается слой песка толщиной 100-200 мм. После его уплотнения насыпается слой гравия толщиной 50 мм. Насыпанный гравий обильно смачивается водой и плотно утрамбовывается.

На уплотненную подушку необходимо уложить гидроизоляционный материал – рубероид или полиэтиленовую пленку.

Гидравлическая подушка служит своего рода подставкой под столб. С ее помощью увеличивают площадь опоры элемента столбчатого фундамента. Ширина гидравлической подушки должна превышать геометрические размеры поперечного сечения столбика на 200-350 мм.

Для правильного формирования подушки устраивается невысокая (150-200 мм) опалубка. Процесс монтажа данного элемента столбчатого фундамента можно ускорить, использовав в его качестве железобетонный блок 200х200х400 мм.

Монтаж опалубки

Для изготовления опалубки под монолитный железобетонный столбчатый фундамент применяются доски, оструганные с одной стороны. Гладкая поверхность пиломатериала должна быть обращена в сторону бетона. Требования к породе древесины невысоки – она может быть любой, лишь бы ее влажность не превышала 25%.

Сухая доска на опалубку не подойдет: ее придется предварительно смочить, чтобы при заливке она не впитывала воду из бетонной смеси.

Ширина доски берется в пределах 120 – 150 мм, толщина – 25-40 мм.

Некоторые строители используют в качестве опалубки металл или ДСП. В частном строительстве такой прием допускается, но сцепление этих материалов с бетоном выше, чем с пиломатериалом, так что дальнейшие работы по удалению опалубки будут затруднены.

Армирование

Армирование монолитных столбчатых фундаментов производится при помощи строительной ребристой арматуры диаметром 10-12 мм (вертикальные элементы каркаса) и гладкой диаметром 6 мм (горизонтальные элементы).

Арматурные каркасы вяжутся на поверхности, а затем опускаются внутрь опалубки. Горизонтальные стержни устанавливаются с шагом 200-250 мм.

Высота вертикальных прутков должна быть таковой, чтобы ее верхние концы выступали над бетонной поверхностью столба на 100-200 мм. В дальнейшем они используются для привязки ростверка.

Заливка бетона

Технология устройства монолитного столбчатого фундамента предусматривает послойную заливку бетонной смеси. В ее состав входят:

  • цемент марки М400 – М500 – 1 часть;
  • песок – 3 части;
  • щебенка – 5 частей.

Каждый слой уложенного бетона (толщиной 200-300 мм) уплотняется при помощи ручных вибраторов.

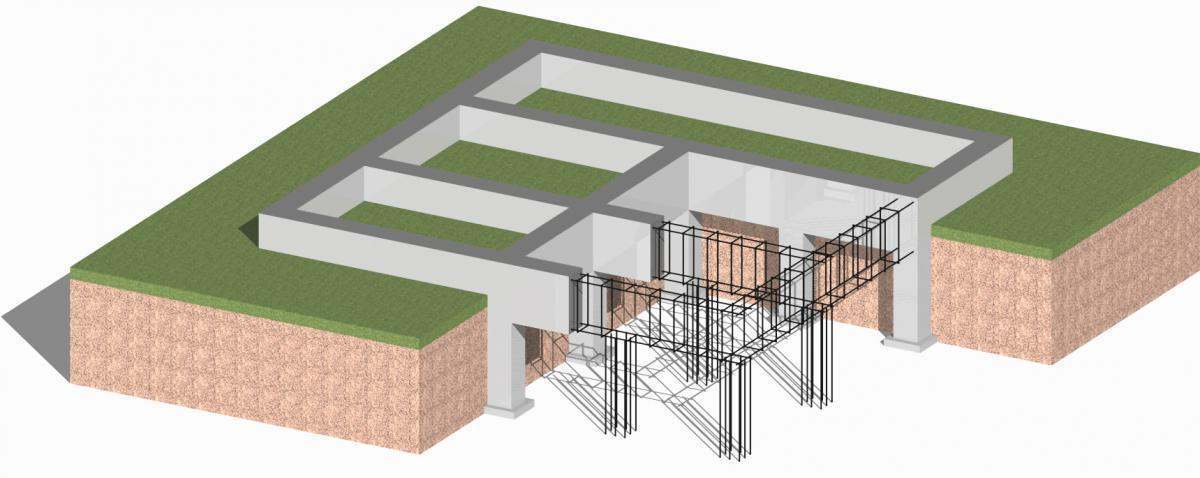

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Ленточный монолитный фундамент с подвалом — сложная для проектирования задача (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне.  Потому и толщина ленты будет намного больше и арматура нужна более мощная,  укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

Один из вариантов устройства фундамента для дома с подвалом (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Технология строительства железобетонных оснований

Особенности процесса сооружения железобетонных оснований зависят от типа конструкции фундаментов. То есть, сборное основание возводится с помощью одних технологических приемов, а монолитные конструкции обустраиваются совершенно иным способами.

Строительство сборного основания

Многотонный блок или массивная железобетонная плита для фундамента укладывается на дренажную подушку, насыпанную на дно траншеи. Перед монтажом блока в его торцы вводят стальные штыри. После укладки блока штыри перевязываются (скрепляются сваркой или проволокой) с такой же арматурой соседнего элемента.

Армированный зазор между соседними плитами (вертикальный монтажный шов) заливается бетоном марок М300 или М200. Горизонтальный монтажный шов (между верхним и нижним рядом блоков) заполняется бетоном, наносимым на верхнюю грань нижнего блока перед укладкой верхнего элемента.

Укладка верхнего слоя осуществляется по правилам классической перевязки. То есть, верхний элемент должен закрывать вертикальный монтажный шов, опираясь на два нижних блока.

Ну а сам процесс сборки фундамента из железобетонных блоков выглядит следующим образом:

  • Со строительной площадки снимают слой плодородной почвы (верхние 25-30 сантиметров). После чего на обнаженный грунт наносят, с помощью вех и веревок, контуры будущего фундамента.
  • По контуру отрывают котлован расчетной глубины и ширины, равной удвоенной толщины блоков.
  • На дно котлована подсыпают 15 сантиметров песка и столько же мелкого щебня.
  • Поверх щебня подливают слой тощего бетона (5-10 сантиметров), на который будет монтироваться блок.
  • Блоки готовят к установке, монтируя в боковые грани армирующие штыри, и укладывают на слой тощего бетона. Штыри перевязывают. Вертикальный шов заполняют полноценным бетоном.
  • Перед монтажом второго ряда, поверх нижнего, заливают монтажную прослойку, на которую устанавливают верхний ряд.
  • Поверх ростверка (на верхнюю грань последнего слоя блоков в кладке) заливают армирующую стяжку.

Строительство монолитного основания

Монолитная плита или лента сооружается немного дольше. Причем заливка тела будущего фундамента придется залить в один проход. Поэтому бетон (марки М250 или М300) заказывают заранее, после строительства и армирования опалубки.

В процессе заливки используют щитовую съемную или блочную несъемную опалубки. Армирующую сетку собирают из прутов диаметром в 10-16 миллиметров. Конструирование сетки следует доверить профессионалам. Иначе фундамент не наберет расчетную прочность и развалится под весом строения.

В конечном итоге заливка ленты или плиты выглядит следующим образом:

  • Участок чистят и размечают по котлован (траншею).
  • По контуру разметки роют, на расчетную глубину, траншею или котлован.
  • На дне траншеи (котлована) подсыпают дренажную подушку, которую укрывают рулонами гидроизолятора.
  • По контуру будущего фундамента (плиты или ленты) монтируют палубу или выкладывают блоки несъемной конструкции.
  • Горизонтальную армирующую сетку собирают в полости разборной опалубки или укладывают между рядами блоков неразборной опалубки. Вертикальные элементы армирующего каркаса вводят в полости блоков или размещают между ячейками верхней и нижней, горизонтальной  сетки.
  • Стенки палубы укрепляют лесами. В тело опалубки вводят желоб.
  • Бетон заливают в опалубку по желобу, слоями по 20-25 сантиметров, штыкуя или трамбуя заливку.
  • После отвердения тела основания разборную опалубку демонтируют, а стены фундамента покрывают слоями гидроизоляции и теплоизоляции. Основание, залитое в несъемную опалубку блочного типа, в таких процедурах не нуждается

Как выбрать оптимальное устройство фундамента под опоры

  1. Столбчатый фундамент целесообразно использовать, когда допустимые нагрузки на почву незначительны;
  2. На одну стойку расчетная нагрузка составляет до 100 тонн;
  3. При выборе допустимого сечения стойки, отклонения от нормы не допускаются;
  4. Можно также использовать отдельно стоящее основание под каждую колонну отдельно, но такую конструкцию часто используют при реставрационных работах.

Ленточный фундамент можно использовать при строительстве промышленных и частных зданий общего назначения. Причем высота здания будет зависеть от нагрузок на основании и особенностей почвы. Также стоит учесть, что свайный фундамент передает нагрузку на конкретную его часть, которая расположена над землей.

Что нужно помнить при расчете такого основания:

  • Особенности почвы, под которое подбирается устройство основания;
  • Вероятность и уровень сезонных подвижек;
  • Высота будущей стойки и наличие по соседству других зданий;
  • Тип будущего строения общего назначения, его габаритные размеры;
  • Толщина стенок основания;
  • Полезную площадь подошвы основания, наличие и количество стаканов.

Как выбрать оптимальное устройство фундамента под опоры

  1. Столбчатый фундамент целесообразно использовать, когда допустимые нагрузки на почву незначительны;
  2. На одну стойку расчетная нагрузка составляет до 100 тонн;
  3. При выборе допустимого сечения стойки, отклонения от нормы не допускаются;
  4. Можно также использовать отдельно стоящее основание под каждую колонну отдельно, но такую конструкцию часто используют при реставрационных работах.

Ленточный фундамент можно использовать при строительстве промышленных и частных зданий общего назначения. Причем высота здания будет зависеть от нагрузок на основании и особенностей почвы. Также стоит учесть, что свайный фундамент передает нагрузку на конкретную его часть, которая расположена над землей.

Схема монтажа столбчатого фундамента.

Что нужно помнить при расчете такого основания:

  • Особенности почвы, под которое подбирается устройство основания;
  • Вероятность и уровень сезонных подвижек;
  • Высота будущей стойки и наличие по соседству других зданий;
  • Тип будущего строения общего назначения, его габаритные размеры;
  • Толщина стенок основания;
  • Полезную площадь подошвы основания, наличие и количество стаканов.

Технические характеристики

Бетон характеризуется хорошей сопротивляемостью на сжатие, но недостаточной – на растяжение. Нивелировать это свойство и призван металлический каркас из монолитного железобетона, который, в свою очередь, показывает прекрасные результаты при растяжении, но недостаточные при сжатии. Комбинация обоих материалов позволяет при строительстве воспользоваться только достоинствами.

Остальные характеристики конструкций определяет вид бетона.

  • Легкие бетоны – керамзитобетон, опилкобетон и прочее, используются для облегченных конструкций и для уменьшения теплопроводности, так как по этим показателям бетон уступает глиняному кирпичу.
  • Тяжелые бетоны – с плотностью в 2200–2500 кг/ куб.м обеспечивают надежность несущих конструкций и фундамента. Смесь подбирают по кассам – B1, B2, B1,5.

В состав бетона вводятся разнообразные дополнительные компоненты, позволяющие получить те или иные свойства. Так, те же опилки в составе соответствующей марки увеличивают теплоизоляционные качества, а добавка горных пород – прочность.

А теперь давайте поговорим про теплопроводность монолитного железобетона. Теплопроводность камня зависит от наполнителя.

  • Максимальной теплопроводностью обладает именно монолитный бетон без присадок – 1,75 Вт/(м·град).
  • Чуть лучше показатели у смеси с добавкой щебня и гравия – 1,51 Вт/(м·град).
  • Показатели материала на песке, шлаках и с добавкой силикатов колеблются от 0,3 до .81 Вт/(м·град).
  • Максимальными теплоизоляционными характеристиками обладает специальный теплоизоляционный бетон – 0,18 Вт/(м·град), а также смесь на вулканическом шлаке – 0,2–0,5 Вт/(м·град), что соответствует показателям керамического щелевого и пустотелого кирпича.

Конструктивное решение монолитного железобетона регулируется ГОСТ и соответствующими требованиями СНиП. В документах указываются возможные схемы и те изделия, которые можно использовать для сооружения тех или иных элементов. По ГОСТ несущая система здания должна составлять единое целое из фундамента, вертикальных опор – стены и колонны, и горизонтальных плит – перекрытия и покрытия.

Стоит отметить, что плиты, по сути, являются уже элементами сборно-монолитного строительства. Однако в документации они также именуются монолитными конструкциями.

Для чего требуется получение монолитного железобетона, какова его область применения, читайте далее.

План сборочного основания

В плане для обустройства сборного фундамента изображается разрез сооружаемого здания в горизонтальной плоскости масштабом 1:200 или 1:400. В документе детально обозначается структура основы относительно осей постройки.

В плане указываются конкретные сведения:

глубина заложения сборных элементов;размер, конфигурация и раскладка блоков и подушек;поперечные разрезы основания в нескольких местах в масштабе 1:25 или 1:50;расположение линий прокладки коммуникаций.

К плану прилагается пояснительная записка, где указываются технологические стадии процесса обустройства основания, характеристики отдельных элементов, структура фундамента и прочая важная информация.

Особенности утепления и гидроизоляции

После затвердения выполняют гидроизоляцию и утепление ленты. Обе процедуры предназначены для защиты бетона от влаги, только гидроизоляция служит барьером для грунтовых и сточных вод, а утепления защищает от водяного пара, находящегося во внутреннем воздухе дома и конденсирующегося на холодной бетонной поверхности.

Гидроизоляцию выполняют по всем четырем поверхностям. Нижний, подстилающий слой укладывают перед монтажом опалубки. Он состоит из двух рядов рубероида, соединенных с помощью битумной мастики.

После затвердения на горизонтальную поверхность ленты устанавливается такой же слой, препятствующий капиллярному впитыванию влаги стеновыми материалами. Боковые внешние и внутренние поверхности покрывают слоем битумной мастики, горячим гудроном или используют современные средства для пропитки.

Выбор материалов для гидроизоляции обширен, все средства имеют достаточно высокое качество.

Утепление рекомендуется производить с внутренней и внешней сторон. Применяют влагоустойчивые материалы — жидкий пенополиуретан, пеноплекс, изолон, вспененный полиэтилен и т. д. Технология монтажа у каждого материала своя, поэтому перед установкой следует ознакомиться с ней, чтобы избежать ошибок.

Монолитный железобетонный ростверк — лучшее решение для фундамента вашего дома

13 февраля 2015г.

Если вы намереваетесь строить собственный дом, то уже просмотрели много информации о том, с чего и как начинать возведение жилья. И можно быть уверенным в том, что вы уже успели не единожды запутаться и потеряться в бесконечном потоке тезисов и непонятных для вас слов.

Конечно же, любое строительство дома начинается с фундамента. Если вы уже смотрели информацию о фундаментах и их типах, то вам, уверен, попадалось слово ростверк. Но вот объяснить и дать больше информации на тему ростверк что это на сайте rfund.ru никто так и не удосужился. А ведь ростверк — одна из главных деталей в вашем будущем доме.

Ростверк — это верхний элемент столбчатого (свайного) фундамента, соединяющий все оголовки вертикально утопленных в землю элементов. Ростверк бывает разный и отличается он по своему виду и функционалу. Так, к примеру, ленточный ростверк соединяет между собой по периметру сваи, стоящие в непосредственной близости к друг другу. Также есть ростверк плиточный. Он представляет собой полноценное плиточное перекрытие, соединяющее в одну конструкцию сразу все сваи столбчатого фундамента.

Стоит отметить, что ростверк может быть не только металлическим. Для изготовления прочного фундамента на сваях и ростверка на нем можно брать абсолютно разные материалы. Это может быть металл, может быть дерево или железобетонные или сборные конструкции. Для строительства сруба из брусьев на столбчатом фундаменте в роли ростверка выступает самый нижний (половой) слой дерева, расположенный непосредственно на сваях фундамента. Конечно же, деревянный ростверк не такой прочный, как бетонный, но и не стоит забывать, что деревянный дом сам по себе в своих стенах гораздо легче.

Что касается стального ростверка, то для его установки самым подходящим материалом станет двутавровая стальная балка, но с таким ростверком возникнет целая череда проблем. Во-первых, стоит обратить внимание на то, что такая стальная балка — очень дорогой материал, поэтому ваш фундамент обойдется вам в половину стоимости всего дома вместе с меблировкой. Во-вторых, у вас не получится установить данный ростверк вручную, так как такие балки будут весить до полутора тонн. Для манипуляции ими необходим будет строительный кран, а это — очередные затраты. В-третьих, металл со временем будет поддаваться коррозии.

Самым оптимальным вариантом в вопросе цены и качества является ростверк железобетонный, монолитный. Безусловно, вопрос заложения фундамента вручную также отпадет, но вы сэкономите много на сваях и не будете переживать за износ материала.

РМ 2-3 по стандарту: Серия 3.015-5/86

Ростверк РМ 2-3 железобетонная конструкция, имеющая прямоугольную форму стаканного типа с отверстием в центре для объединения свай. Ростверки запроектированы как фундамент для отдельно стоящих анкерных концевых и концевых угловых опор типов I-III и одноярусных эстакад типов Iк-VIк технологических трубопроводов.

Предназначены данные строительные элементы для эксплуатации в районах с сейсмической активностью до восьми баллов включительно, с расчетной температурой воздуха до минус сорока градусов. Используются при любых сжимаемых грунтах, за исключением крупнообломочных грунтов, насыпей с твердыми включениями и вечномерзлых грунтов. Размеры таких конструкций принимаются кратными 300 мм. Ростверк это надежный элемент, благодаря ему вся конструкция является прочной и имеет долгий эксплуатационный срок.

Расшифровка маркировки изделия

Все железобетонные изделия имеют марку, состоящую из буквенно-цифровых индексов. Маркировочные обозначения дают возможность легко ориентироваться среди номенклатурного ряда готовой продукции на складе и разбираться в технической документации. Рассмотрим маркировку

ростверка РМ 2-3, где:

1. РМ монолитный ростверк,

2. 2-3 порядковый номер фундамента.

Маркировочные значения содержат в себе важные сведения, а именно: марку конструкции, дату выпуска, отпускной вес в тоннах, краткое наименование производителя, печать ОТК. Наносятся надписи стойкой к истиранию и размазыванию краской яркого цвета. Строго запрещается самовольное внесение изменений в заводском маркировочном обозначении железобетонных конструкций.

Материалы и производство

Железобетонные ростверки РМ 2-3 должны производиться в заводских условиях согласно нормам и требованиям Серии 3.015-5/86. Для получения конструкций надлежащего качества необходимо проводить систематический пооперационный контроль на всех стадиях производства. Изготавливаются ростверки в металлических опалубках, так же разрешается применение других материалов для формы, обеспечивающих соблюдение точности геометрических размеров и технических параметров изделия. Для производства изделий применяется тяжелый бетон марок по прочности на сжатие В15, В20, В35. С учетом климатических условий и степени агрессивности среды в районе эксплуатации сооружения авторами проекта назначается марка бетона по морозостойкости и водонепроницаемости.

В качестве армирования регламентируется использование сетки типа I из стали классов АI и АIII. Шаг рабочей арматуры в сетках составляет 20 см, а шаг монтажной арматуры 60 см. Под ростверки свайных фундаментов укладывается бетонная подготовка толщиной 10 см из бетона класса не ниже В35, в некоторых случаях разрешается замена на щебеночную или гравийно-песчаную подготовку. Готовые конструкции проходят проверку на прочность, жесткость, раскрытие трещин, оцениваются их внешний вид, точность линейных параметров. Конструкции, прошедшие проверку, сопровождаются соответствующими документами.

Хранение и транспортировка

Складироваться готовые монолитные ростверки для свайного фундамента РМ 2-3 должны на заранее подготовленных площадках с небольшим уклоном для водоотведения. Укладываются изделия штабелями высотой в один ряд. Важно устанавливать штабели таким образом, чтобы маркировочные символы были доступны к прочтению, и был доступ к захвату конструкции.

При погрузо-разгрузочном комплексе работ следует соблюдать осторожность и меры, исключающие повреждение конструкций. При транспортировке автомобильным, железнодорожным и водным транспортом необходимо осуществлять надежное крепление изделий и следовать всем правилам, установленным на этих видах транспорта.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Монолитный ростверк. Основные положения проектирования


Уроки по LIRA SAPR. Жмите>>>

Монолитный ростверк.
Основные положения проектирования
Способы соединения ростверка со сваями
Защита ростверка от коррозии
Защита ростверка от морозного пучения
Металлический ростверк

План работ по проектированию ростверка:

  1. Получить схемы свай и нагрузок на ростверк;

  2. Вычерчивание контура ростверка;

  3. Простановка размеров;

  4. Расчет ростверка, определение площади арматуры;

  5. Маркировка сечений;

  6. Вычерчивание сечений по ростверку;

  7. Оформление узлов сопряжения каркасов ростверка;

  8. Подсчёт объёмов материалов. Заполнение спецификации;

  9. Оформление текстовой части.

Возможные спорные вопросы и затруднения, которые могут возникнуть при проектировании ростверка:

Как рассчитать армирование в ленточном монолитном ростверке?

Ответ: Руководство по проектированию свайных фундаментов. Приложение 9 Расчёт железобетонных ленточных ростверков свайных фундаментов под кирпичные и крупноблочные стены

  1. Ростверки под стенами кирпичных и крупноблочных зданий, опирающиеся на железобетонные сваи, расположенные в один или в два ряда, должны рассчитываться на эксплуатационные нагрузки и на нагрузки, возникающие в период строительства.
  2. Расчет ростверка на эксплуатационные нагрузки следует вести из условия распределения нагрузки в виде треугольников с наибольшей ординатой р, тс/м, над осью сваи, которая определяется по формуле

p=qo*а

где L – расстояние между осями свай по линии ряда или рядов, м;

qo – равномерно распределенная нагрузка от здания на уровне низа ростверка (вес стен, перекрытий, ростверка и полезная нагрузка), тс/м;

а – длина полуоснования эпюры нагрузки, м, определяемая по формуле

a=3.14*√(Ер*Iр/Eк*bк)

где Ер – модуль упругости бетона ростверка, кгс/см2;

Iр – момент инерции сечения ростверка, см4;

Ек – модуль упругости кладки стены над ростверком, кгс/см2;

bк – ширина стены, опирающейся на ростверк (ширина цоколя), м.

  1. Наибольшую ординату эпюры нагрузки над гранью сваи р0, тс/м, можно определить по формуле

p=qo*Lа

Lp – расчетный пролет, м, принимаемый равным 1,05 Lсв, (где Lсв – расстояние между сваями в свету, м.)

Для различных схем нагрузок расчетные изгибающие моменты Моп и Мпр определяются по формулам, приведенным в табл. 1



Класс бетона, как правило, для фундаментов не должен превышать В15. Арматура для фундаментов, как правило, принимается минимум диаметром 12мм, даже если по расчёту получилось меньше.

Как армировать монолитный ленточный ростверк?

При проектировании обратить внимание на защитный слой бетона, таблица 10.1 СП 63.13330.2012, защитный слой не должен быть меньше той величины, но и не должен сильно её превышать, для экономии бетона.  В зависимости от вида подготовки назначается толщина защитного слоя бетона нижней арматуры, соответственно 70 мм и 35 мм (п. 5.5 СНиП 2.03.01-84*).

Предусмотреть в углах и пересечениях лент дополнительное армирование для обеспечения жёсткой связи в соответствии с требованием п.8.9 СП 50-101-2004 (Сборно-монолитные и монолитные фундаменты всех стен должны быть жестко связаны между собой и объединены в систему перекрестных лент). Жёсткое соединение может быть выполнено по аналогии сопряжения между собой балок и колонн, схемы армирования углов смотреть в СП 63.13330.2012 п. 10.4.1. Применение предложенных решений в монолитном ростверке показано на рисунке.

Какую подготовку предусмотреть под монолитный ростверк? Сколько слоёв, из какого материала и какой толщины?

Подготовку под фундамент выполняют из уплотненного щебня или тощего бетона” – п. 13.2.22 СП 50-101-2004 “Проектирование и устройство оснований и фундаментов зданий и сооружений”. В каких случаях применять щебеночную или бетонную подготовку в нормативных документах не оговаривается.
Толщина щебеночной подготовки как правило принимается 150-200 мм, бетонной подготовки B15 100 мм. Какой из вариантов принять – зависит от конкретной задачи. Если речь идет о фундаментной плите или ростверке, армированных пространствнными каркасами, “тяжелыми” сетками, то по технологическим, конструктивным соображениям предпочтительнее предусматривать бетонную подготовку: на ней не деформируются каркасы и сетки фундаментной плиты, можно выполнить разметку осей , првязку к ним выпусков арматуры, не происходит утечка цементного молока с рабочей арматуры нижней плоскости плиты и т.д.
При щебеночной подгтовке необходимо предусматривать проливку ее битумом до полного насыщения или образования пленки, сложнее выставлять на фиксаторах каркасы и сетки, уменьшается рабочая высота КП и сеток и т.д.
При бетонировании в зимних условиях так-же предпочтительнее иметь бетонную подготовку – ее можно прогреть шнурами, тепляком,можно использовать бетон с противоморозными добавками, но гораздо больше проблем прогревать и проливать битумом промерзший щебень.
По сложившейся у нас практике в основном применяют бетонную подготовку – качество арматурных и бетонных работ в этом случае заметно повыше.

Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения)

3.24. Под монолитными фундаментами независимо от грунтовых условий (кроме скальных грунтов) рекомендуется всегда предусматривать бетонную подготовку толщиной 100 мм из бетона марки М50, а под сборными – из среднезернистого песка слоем 100 мм.
При необходимости устройства фундаментов на скальных грунтах следует предусматривать выравнивающий слой по грунту из бетона марки М50.

Поделиться с друзьями этой статьей



Другие уроки по теме

Перекрытия в автокаде

Уроки по LIRA SAPR.  Жмите>>> Многопустотные плиты перекрытия длиной 4.8–6.3 м (марки ПК) с шагом 0.3 м, шириной 1, 1,2 и 1,5 м и высотой 220 мм изготавливаются из тяжёлого бетона. Класс бетона по прочности определяется заводом–изготовителем. Армирование плиты в нижней (растянутой) зоне выполняется из высокопрочной проволоки периодического профиля диаметром 5 мм с выраженными анкерными головками, по граням контура […]

Вопросы и ответы по авторскому надзору

Уроки по LIRA SAPR. Жмите>>> Узнай ещё: Авторский надзор опыт работы Может ли авторский надзор осуществлять другая организация (не выполнявшая проект)? В соответствии с СП 11-110-99 3. 5 Проектировщик – физическое или юридическое лицо, разработавшее, как правило, рабочую документацию на строительство объекта и осуществляющее авторский надзор. Работы по авторскому надзору могут выполняться сторонней организация, т. е. следить […]

Ростверк на бетонных сваях — О цементе инфо

Бетонный ростверк является верхней частью столбчатого либо свайного фундамента, которая объединяет полностью все сваи и столбы в единую конструкцию. Ростверковый фундамент из газобетона чаще всего выполняется в виде плиты либо ленты. Ленточная конструкция соединяет оголовки рядом расположенных свай, которые находятся под стенами дома, а плитная – сразу все оголовки полностью всех свай.

Схема бетонного ростверка.

Конструкция фундамента из газобетона под технологией ростверка на сваях подразумевает наличие монолитных армированных буроналивных свай у фундамента, которые имеют диаметр 25-40 сантиметров. Их глубина – от 1,6 метров до 3 метров. Они выполняют основную несущую способность в грунтах, которые являются более плотными, ниже уровня промерзания.

Сваи располагаются на расстоянии от 1 метра до 2 метров касательно друг друга.

Сваи объединяются между собой армированной монолитной лентой-ростверком, которая имеет толщину от 30 сантиметров до 90 сантиметров. Ее высота – от 30 сантиметров до 250 сантиметров. В данном случае все будет зависеть от перепада грунта в месте, в котором планируется строить дом.

Однако материалы, из которых есть возможность делать ростверк, самые разнообразные: сталь, дерево, железобетон (монолитный либо сборный). При строительстве деревянного дома из бруса ростверком будет служить нижний венец брусьев, размещаемый непосредственно на сваях.

Схема различных видов ростверка.

В роли стального ростверка есть возможность использовать двутавровую балку, однако это не самый лучший вариант. Связано это с тем, что прежде всего это достаточно дорого; во-вторых, достаточно тяжело для того, чтобы выполнять это вручную – для того чтобы установить балки, может понадобится кран; в-третьих, металл подвергается коррозии. Хлопот с подобной конструкцией будет гораздо больше, чем пользы.

Самым подходящим вариантом будет железобетонный монолитный ростверк. Он может быть сборным, однако это не подойдет в случае, если затевается строительство при помощи собственных усилий. Железобетонные блоки, а уж тем более плиты на сваи, составить не получится.

Армирование монолитной конструкции на сваях

Армирование монолитного ростверка понадобится для того, чтобы была возможность сделать его устойчивым к различным изгибающим нагрузкам. Есть вероятность того, что бетонная конструкция без него может треснуть при малейшей деформации. Армирование монолитной ленточной конструкции должно происходить таким же образом, что и ленточной конструкции. Связано это с тем, что на нее точно таким же образом будут воздействовать различные непостоянные нагрузки снизу, от пучения грунтов, и сверху, со стороны дома через сваи (сила пучения будет действовать на сваи, а те будут давить на ростверк).

Понадобится делать 2 пояса армирования, нижний и верхний. Каждый пояс должен состоять как минимум из двух продольных прутьев арматуры. Необходимо использовать толстую арматуру, которая имеет диаметр 10-12 миллиметров с периодическим поперечным сечением в случае продольного армирования монолитной конструкции. Именно она примет на себя нагрузку при возможной деформации ростверка.

Схема столбчатого фундамента с ростверком.

Поперечные прутья арматуры не будут принимать на себя нагрузку. Они нужны исключительно для того, чтобы была возможность связать в единое целое каркас. Следовательно, они могут быть гладкими и быть на 6-8 миллиметров тоньше. Каркас арматуры должен полностью погружаться в бетон и находиться от поверхности ростверка в 3-5 сантиметров.

Армирование плитной конструкции схоже с армированием монолитной плиты. Таким же образом понадобится делать 2 пояса армирования, у нижней и у верхней поверхности плитного ростверка. Каждый из них будет представлять собой сетку, которая состоит из толстой ребристой арматуры. Шаг армирования должен составлять от 20 до 40 сантиметров.

Между собой нижний и верхний пояса армирования должны соединяться вертикальными прутками арматуры. Для заливки плитной конструкции понадобится гораздо большее количество бетона, чем для ленточной. Помимо этого, армирование плитного ростверка потребует гораздо большего количества арматуры. В связи с этим подобные конструкции не слишком распространены в строительстве (а тем более в самостоятельном).

Установка опалубки

Схема сопряжения свай с ростверком.

Чтобы залить свайно-ростверковый фундамент из железобетона, прежде всего необходимо будет установить опалубку, а в нее вставить арматурный каркас. Чтобы в бетон был полностью погружен арматурный каркас, следует подложить брусочки, имеющие толщину 3-5 сантиметров, под нижние прутья арматуры.

В случае если каркас будет лежать на дне опалубки, нижние прутки арматуры будут на нижней поверхности конструкции. Каркас в опалубке понадобится достаточно прочно закрепить. Это необходимо для того, чтобы избежать его сдвига в процессе заливки бетона. После этого монолитный ростверковый фундамент будет готов к заливке.

Все столбы либо сваи фундамента армируются. Прутки строительной арматуры должны торчать из оголовков для того, чтобы выполнить соединение каждой сваи с ростверком. Для того чтобы надежно закрепить на сваях ростверк, данные прутки должны соединяться с его арматурным каркасом.

Ширина конструкции чаще всего немного больше, чем толщина будущих стенок. Она составляет ориентировочно 30-40 сантиметров. Форма поперечного сечения чаще всего близкая к квадратной либо квадратная.

Повышенный, высокий и заглубленный варианты

По расположению ростверка касательно уровня земли различается 3 вида: повышенный, высокий и заглубленный. Наиболее распространенным и оправданным является высокий, то есть находящийся выше, чем уровень земли, как минимум на 10-15 сантиметров. Это необходимо для того, чтобы грунт не опирался в него при морозном пучении. Если грунт, который может вспучиться, будет поднимать свайно-ростверковый фундамент, вместе с ним он вырвет сваи фундамента из земли либо, что гораздо вероятнее, от оголовков свай оторвет данную конструкцию.

Главным недостатком бетонных фундаментов с высоким ростверком является пустота между полом дома и поверхностью земли. Половину первого этажа из-за этого понадобится дополнительно утеплять, а конструкция дома не будет предусматривать подвала.

Схема фундамента с ростверком.

Повышенный ростверк – это такая конструкция, подошва которой находится на уровне земли. Преимуществом подобного устройства является отсутствие открытого пространства между полом первого этажа дома и землей. Для того чтобы грунт не действовал на ростверк фундамента при пучении, следует вынуть из-под него некоторую часть грунта (приблизительно 10-15 сантиметров).

Заглубленный ростверк будет находиться ниже уровня земли. Точно так же, как из-под повышенного, из-под него понадобится удалить слой грунта с такой же целью – избежать давления пучинистых грунтов. Для заглубленного и повышенного бетонных ростверков характерной является одна и та же проблема: в пустое пространство со временем под ними может осыпаться грунт, который в конечном результате способен заполнить пустоту между подошвой ростверка и землей.

Для того чтобы этого избежать, понадобится оградить пустоту под ростверком от окружающих грунтов. Это есть возможность сделать, к примеру, при помощи гладкого шифера либо листов железа, однако в любом случае это может повлечь за собой дополнительные затраты денежных средств, времени и собственных сил. Особенно заглубленный и повышенный ростверк является не самым удачным и удобным вариантом в строительстве.

Различие между ростверком из газобетона и лентой

Подобные конструкции на сваях в некоторых случаях называется свайно-ленточным либо столбчато-ленточным фундаментом. В таком случае имеется ввиду их внешнее сходство с таким основанием, как ленточный фундамент. Однако свайно-ленточный и столбчато-ленточный фундамент – это неправильные названия. Принципиальным различием ленты и ростверка является их назначение.

Лента фундамента способна самостоятельно передавать нагрузку на грунт от дома. Она при помощи всей своей поверхности ложится на землю.Дополнительные сваи и столбики для подобной ленты практически не имеют никакого смысла. Они не способны улучшить ее устойчивость к силам пучения и не увеличат несущую способность.

Смысл ростверка заключается в объединении всех свай в единое целое. Сам он не будет передавать нагрузку на грунт, он только лишь распределит ее между сваями. Он не должен находиться на земле, потому как в процессе пучения грунта его может оторвать.

Конструкция свайных ростверков и безростверковые фундаменты

Сооружение свайного фундамента завершается устройством ростверка — конструкции, связывающей между собой головы свай.
По существующим правилам, головы свай должны быть прочно связаны с ростверком. С этой целью у железобетонных свай обна­жают выпуски арматуры не менее чем на 25 см при работе свай на вертикальную нагрузку и на 40 см при работе свай на горизон­тальную нагрузку. Головы свай заделывают в бетон ростверка соот­ветственно не менее чем на 5 и 10 см.

Если железобетонный ростверк устраивают по деревянным сва­ям, то головы свай заделывают не менее чем на 30 см. В опорах мостов головы свай заделывают в ростверк не менее чем на удвоен­ную толщину ствола сваи.

Свес железобетонного ростверка, т. е. расстояние от края его до грани сваи должен быть не менее 5 см. Следует учитывать, что при погружении свай допускаются отклонения от проекта. Так, для однорядных свайных фундаментов отклонения свай в плане от за­данной оси могут оставлять 0,2 диаметра сваи, для кустов и лент с двух- и трехрядным расположением свай — 0,3 диаметра сваи и для свайных полей — 0,4 диаметра сваи.

Поскольку возможны такие отклонения свай от проектной оси, дополнительное требование состоит в том, чтобы свес ростверка составлял не менее 0,15 диаметра сваи и не менее 5 см. В фунда­ментах мостовых опор свес ростверка должен составлять не менее 25 см. Свес ростверка не следует делать более 0,5 диаметра сваи, так как в противном случае ухудшаются условия передачи нагруз­ки от сооружения на сваи.

Выпуски арматуры свай следует приваривать к арматуре рост­верка или же заделывать в бетон сжатой зоны ростверка.

Изложенные правила относятся к устройству монолитного же­лезобетонного ростверка. Однако в ряде случаев устройство моно­литных ростверков нежелательно. С учетом этого разработаны кон­струкции сборных ростверков. В случае применения их требуется с большей -тщательностью вести забивку свай с меньшими допуска­ми отклонения свай от проектной оси. Головы свай монолитно скрепляют со сборными ростверками сваркой закладных деталей и заливкой цементным раствором.

Вследствие ряда недостатков в устройстве сборных ростверков были разработаны конструкции сборно-монолитных ростверков, в которых основная часть сборная, а непосредственный контакт рост­верка со сваей осуществляется монолитной частью.

Наконец, экспериментально было проверено, что в жилых зда­ниях горизонтальные нагрузки на головы свай настолько малы, что можно обойтись без замоноличивания ростверка. В таких случаях головы свай тщательно срезывают под один уровень, на них поме­щают слой цементного раствора, по которому укладывают балки или плиты ростверка.

В каркасных конструкциях нередки случаи, когда вся нагрузка от колонны может быть воспринята одной сваей, особенно если учесть, что несущая способность свай-оболочек может превосходить 1000 т. В таких случаях необходимость в ростверке отпадает, и переходят к конструкции свай-колонн. Сопрягают колонны с полнотелыми сваями при помощи специальных сборных муфт, с пустоте­лой сваей — при помощи специального стакана в полости сваи.

Таким образом, в зависимости от условий применяют конструк­ции монолитных ростверков, сборных, сборно-монолитных, устройст­во фундаментов с обвязочными балками, заменяющими ростверки, и устройство свай-колонн.

Для того чтобы не было проблем с прокладкой инженерных коммуникаций необходимо заранее в фундаменте и стенах предусмотреть отверстия для прокладки водопровода и канализации. Все эти моменты должны быть предусмотрены в проекте. Однако часто возникают вопросы которые не совсем ясны для конкретного строительства. Их можно легко решить путем консультаций со специалистами, зайдя на сайт https://www.santekhnik.su/ где можно получить подробную консультацию или вызвать специалиста на объект.

Решение вопроса о выборе типа сопряжения свай с несущими конструкциями здания или сооружения зависит от конструктивной схемы самого сооружения, наличия и величины горизонтальных на­грузок, передаваемых на головы свай, соотношения между вертикальными и горизонтальными нагрузками.

Конструкции монолитных ростверков под отдельные колонны зданий и сооружений показаны на рис. 1.15. Особенностью таких ростверков является устройство стакана для



Рис.  1.15.    Конструкции свайных фундаментов   под отдельные колонны зданий
и сооружений

одно- и двухветвевых сборных колонн.
На рис.1.16 показан разрез жилого здания на свайных фунда­ментах. Под наружные



Рис.  1.16. Устройство свайных    фундаментов    со сборно-монолитными
ростверками для жилого здания с несущими продольными стенами и
внутренними колоннами:
1 — сваи; 2 — монолитная часть ростверка; 3 — панель перекрытия; 4 — продоль­ная балка; 5 — колонна; 6 — поперечная балка

несущие стены сваи забиты в один ряд и связаны монолитным ростверком. Внутренние колонны опираются на кусты из девяти свай, связанных ростверком. По монолитным ростверкам уложены поперечные и продольные балки. Такая конструкция ростверка позволяет легко монтировать на них стены, ко­лонны и перекрытия здания.
Устройство ростверков в бескаркасных зданиях показано на рис. 1.17. Монолитный



Рис. 1.17. Свайные фундаменты бескаркасных зданий:
а — план фундаментов; б — поперечный разрез свайного фундамента с армокирпичным ростверком: 1 — свая; 2 — оголовник; 3 — шлаковая подсыпка; 4 — гидроизоляция; 5 — кирпичная кладка; в — поперечный разрез свайного фундамента с монолитным бетонным ростверком: 1 — свая; 2 — монолитный ростверк; 3 — шлаковая подсыпка; 4 — гидроизоляция; 5 — кирпичная кладка

ростверк возможен в двух вариантах: бетон­ном и армокирпичном. На рисунке видны места заделки свай в ростверк.
На рис. 1.18 изображено устрой­ство монолитного ростверка на сва­ях, работающих на



Рис.  1.18.    Свайный фундамент под вертикальный аппарат:
1 — сваи; 2 — шлаковая подсыпка; 3 — арматурный каркас; 4 — анкер­ные болты; 5-монолитный ростверк

сжатие и выдер­гивание. Анкерные болты заделаны в полости пустотелой сваи, после че­го замоноличен ростверк.

Типичное устройство сборных ростверков для жилых домов серий 1-464-А и 1-464-Я представлено на рис. 1.19. На сваи после их забивки и срезки под уровень надеты специ­альные сборные оголовники, по ко­торым на растворе уложены балки ростверка.


Рис.  1.19. Свайные фундаменты из призматических свай со сборными неразрезными ростверками для домов серий 1-464-А и 1-464-Я: а — поперечный разрез;  б — общий вид

В тех случаях, когда отсутству­ют горизонтальные нагрузки, сбор­ный ростверк может быть еще менее жестко связан со сваями. При этом сваи срезают под уровень и на их головы укладывают по раствору бал­ки ростверка  (рис.  1.20).


Рис. 1.20. Свайный фундамент со сборным ростверком, уложенным по головам свай на  растворе. Общий вид ростверка

Под здания    с небольшими    на­грузками или в случае применения свай-оболочек    с большой несущей способностью целесообразно устрой­ство свай-колонн.    Свая и установ­ленная соосно с ней колонна состав­ляют единую безростверковую кон­струкцию (рис. 1.21). Колонны сопрягают со сваями различными    конструктивными приемами.

Рис. 1.21. Общий вид здания со сваями-колоннами

Более целесообразно использовать трубчатые сваи, в го­лове которых устраивают специальный стакан для колонны  (рис. 1.22 и 1.23),



Рис. 1.22. Разрез свайного фундамента из трубчатых свай большого диаметра
под здание серии 1-467-А


Рис. 1.23. Заделка колонны в трубчатую сваю со стаканом: а — трубчатая свая со стаканом; б -деталь заделки колонны в трубчатую сваю; 1- стено­вая панель; 2 — колонна; 3 — гидроизоляция; 4 — железобетонный стакан; 5 — железобетон­ная свая; 6 — песчаная засыпка; 7 — грунтовая пробка

Для изготовления трубчатых свай со стаканом применяют бетон марки 300 и продольную арматуру Ст. 5 по ГОСТ 5781-58 и спи­ральную из Ст. 3 по ГОСТ 2590-57.
Расход арматуры на 1 м3бетона составляет 54,8 кг, в том числе продольной 44,6 кг, поперечной 10,2 кг. В случае установки сваи не­посредственно под колонной поперечную арматуру оголовка ставят по дополнительному расчету.
Пустотелые сваи, иногда применяемые в жилищном строительст­ве (рис. 1.24), более



Рис. 1.24.    Разрез свайного фундамента жилого дома из свай-оболочек
d=800 мм

удобны для устройства различных сборных ого­ловков. На рис. 1.25 показано устройство оголовка, позволяющее в отдельных случаях обходиться без земляных работ



Рис.   1.25.  Устройство бетонного ого­ловка на погруженной трубчатой свае
по рытью котло­вана.


На рис. 1.26 показаны варианты сопряжений колонн со сваями как пустотелыми, так и



Рис. 1.26. Различные виды сопряжений колонн со сваями в безростверковых конструкциях:
а, б и г — сваи квадратные; в и д — сваи трубчатые; 1 — свая; 2 — насадка; 3 — колонна; 4 — заделка бетоном; 5 — засыпка песком; 6 — грунтовая пробка; 7 — пробка из бетона

сплошными. В последнем случае сопряжение осуществляют с помощью железобетонных сборных муфт. Как это видно, такие сопряжения возможны при различных соотношениях между размерами сечения и колонны.
На практике применяется много других вариантов устройства ростверков, отличающихся от приведенных выше конструкций толь­ко деталями.

Фундамент ростверка

: виды, конструкция и преимущества

🕑 Время чтения: 1 минута

Ростверковый фундамент состоит из одного или нескольких ярусов балок (стальных или деревянных), уложенных под прямым углом друг к другу на слой бетона для распределения нагрузки на обширной площади.

Этот тип фундамента обычно используется для тяжелых несущих колонн, опор и лесов, где ожидается, что фундамент будет распределять большие нагрузки на большие площади.

При использовании ростверкового фундамента можно избежать глубоких котлованов, а глубину фундамента ограничить от 1 м до 1 м.5 м.

Типы ростверковых фундаментов

  1. Фундамент ростверк стальной
  2. Фундамент ростверк деревянный

1.

Фундамент ростверк стальной

Фундамент стальной ростверк состоит из стальных балок, уложенных в один или два яруса и забетонированных.

Балки ростверка каждого яруса удерживаются на месте трубными сепараторами диаметром 25 мм и распорками 20 мм. Балки располагаются на соответствующем расстоянии друг от друга, чтобы можно было размещать и уплотнять бетон между ними.

Фундамент из стального ростверка

Рекомендуется оставлять минимальный зазор 8 см между двумя балками. В любом случае расстояние между полками балок не должно превышать 1,5–2 ширины полки, но не более 30 см.

На наружных краях внешних балок и над верхней полкой верхнего яруса сохраняется покрытие толщиной не менее 10 см для защиты балок от коррозии. Защитный слой бетона под нижней балкой должен быть не менее 15 см.

2. Фундамент деревянного ростверка

Деревянный ростверк фундамента применяется там, где грунт мягкий и постоянно заболоченный. Правильно спроектированный ростверковый фундамент из дерева может экономично поддерживать стены здания.

За счет ограничения веса грунта до 5,5 тонн/кв.м деревянная платформа заменяет бетонный блок, который обычно размещается под фундаментом стены в этом стиле строительства.

Деревянная платформа состоит из досок, которые обычно имеют толщину от 8 до 10 см и уложены в два слоя, один продольный, а другой поперек стены, с выходом на 45-60 см за основание основания с каждой стороны.

Толщина досок в нижней части от 5 см до 10 см, в зависимости от нагрузки и условий площадки. Прямоугольные отрезки бруса, расположенные на расстоянии не более 38 см от центра к центру, глубиной в 0,75 раза больше ширины, разделяют два слоя досок.

Строительство ростверкового фундамента

Ниже перечислены этапы возведения ростверка фундамента:

  1. Каркас должен удерживать ростверк для сплошного монолитного ростверкового фундамента.
  2. Опалубка изготавливается из обрезных досок в виде прямоугольных желобов.
  3. Высота опалубки составляет 1-1,5 фута, а ширина должна быть равна минимальной толщине стены здания.
  4. В опалубку заливается бетон для формирования бетонной подушки от 450 мм до 600 мм.
  5. Секции ростверка (деревянные или стальные) укладываются над бетонной подушкой с достаточным покрытием со всех сторон.
  6. Бетон заливается в фундамент до нужной глубины.
  7. На верхнем ростверке должно сохраняться покрытие толщиной не менее 10 мм во избежание коррозии стальных балок.
Устройство ростверкового фундамента

Преимущества ростверка

  1. Время, необходимое для устройства и заливки ростверкового фундамента, сравнительно меньше, чем для обычного фундамента.
  2. Ростверковый фундамент способен успешно трансформировать большие нагрузки на большую площадь.
  3. Эти фундаменты используются для строительства важных конструкций, таких как опоры колонн и строительные леса.
  4. Ростверковый фундамент позволяет избежать глубоких котлованов в слабых грунтах, при этом глубина фундамента может быть ограничена 1-1,5 м.

Часто задаваемые вопросы

Что такое ростверк фундамента?

Ростверковый фундамент состоит из одного или нескольких ярусов балок (стальных или деревянных), уложенных под прямым углом друг к другу на слой бетона для распределения нагрузки на обширной площади.

Какие бывают ростверковые фундаменты?

Основными типами ростверкового фундамента являются:
1.Фундамент ростверк стальной
2. Фундамент ростверк деревянный

В чем преимущества фундамента ростверка?

Преимущества ростверкового фундамента перед обычным фундаментом:
1. Время, необходимое для устройства и заливки ростверкового фундамента, сравнительно меньше, чем для обычного фундамента.
2. Ростверковый фундамент способен успешно трансформировать большие нагрузки на большую площадь.
3. Эти фундаменты используются для строительства важных конструкций, таких как опоры колонн и строительные леса.
4. Ростверковый фундамент позволяет избежать глубоких котлованов в слабых грунтах, а глубина фундамента может быть ограничена 1-1,5 м.

Подробнее

Как построить фундамент из буронабивных свай?

10 наиболее распространенных причин разрушения фундамента

Типы фундаментов зданий и их использование [PDF]

(PDF) Несущая способность вблизи опорных зон неразрезных железобетонных балок и высоких ростверков

Прим. науч.2022,12, 685 20 из 21

Литература

1.

Мурашев В.И. Трещиностойкость, жесткость и прочность железобетона (Основы сопротивления железобетона); Василий

Мурашев Иванович, М., Ред.; СССР.Министерство строительства машиностроительных предприятий: Москва, Россия, 1950.

2.

Ромашко В.М. Деформационно-прочностная модель бетонной опоры и бетона: Монография. Ровно. О. Дзен. 2016. Доступно

онлайн: https://www.scribd.com/document/474217083/romashko-maistruk-o-article (по состоянию на 25 ноября 2021 г.).

3. Леонхардт, Ф. Uber die Kunst des Bewehrung von Stahlbetontragwerken. Beton Stahlbetonbau 1965, 9, 23–31.

4.

Leonhardt, F. Сдвиг и кручение в предварительно напряженном бетоне. В материалах лекции на сессии Конгресса FIP, 1970 г., Прага,

, Чешская Республика, 25 ноября 2021 г .; стр. 13–17.

5. Реган, П.Е. Сдвиг железобетонных балок. Маг. Конкр. Рез.1970, 73, 197–208. [CrossRef]

6. Zsuttu, T. C. Прогнозирование прочности балки на сдвиг на основе анализа существующих данных. J. Proc. 1968, 65, 11–14.

7.

Виршилас В.И. Статистический анализ прочности балок в наклонных сечениях. В материалах «Перспективы развития

бетона и железобетона: Материалы VII Всесоюзного», Вильнюс, Литва, 10–12 ноября 1971 г.; Изд-во

Дом Вильнюсского института изобразительных искусств: Вильнюс, Литва, 1972; стр.45–48.

8.

Борисанский М.С. Новые данные о сопротивлении гнутых элементов действию поперечных. В вопросах современного железобетона

Бетонное строительство; Мосиздат: Госстрой Союза Советских Социалистических Республик, 1952; стр. 136–152.

9.

Залесов А.С.; Климов, Ю.А. Прочность железобетонных конструкций при действии поперечных сил; Киевиздат: Будивельник,

Союз Советских Социалистических Республик, 1989.

10.Бетонные и железобетонные конструкции; СНиП 2.03.01–84*; Госстрой СССР: Ташкент, Узбекистан, 1989.

11.

Дорошкевич Л.О.; Демчина, Б.Г.; Максимович, С.Б.; Максимович, Б.Ю. Предложения по отсечению доли меньшинства

и переустройству железобетонных элементов (к раздаче 4.11.2 ДБН Б.2.6). Строительство зданий. науч. Технол. Пробл. Курс.

Конкр. Этаж 2007, 67, 601–612.

12. Голышев А.Б.; Полищук, В.П.; Бачинский, В.Ю. Железобетонные конструкции; Киевиздат: Логос, Украина, 2001.

13.

Звездов А.И.; Залесов, А.С.; Мухамедиев, Т.А.; Чистяков, Е.А. Расчет прочности железобетонных конструкций

по изгибающим моментам и продольным усилиям по новым нормативным документам. Конкр. Уточнить Конкр. 2002, 2, 21–25.

14.

Залесов А.С.; Мухамедиев, Т.А.; Чистяков, Е.А. Расчет прочности железобетонных конструкций на различные мощности

воздействия по новым нормативным документам.Конкр. Уточнить Конкр. 2002, 3, 10–13.

15.

Залесов А.С.; Мухамедиев, Т.А.; Чистяков, Е.А. Бетонные и железобетонные конструкции без предварительного напряжения арматуры —

мент: СП52–101–2003. В ГУП «НИИИЖБ», Российская Федерация, Центральный научно-исследовательский, проектно-экспериментальный

Институт промышленных зданий и сооружений; 2004. Доступно в Интернете: https://docs.bentley.com/LiveContent/index.html

(по состоянию на 25 ноября 2021 г.).

16.

Карпюк В.М. Расчетные модели силовой крепи бетонных конструкций промежуточного зала со стороны зажигания мельницы с нагрузкой

(Монография); ОДАБА: Одесса, Украина, 2014.

17.

Клованич С.Ф. Метод конечных элементов в нелинейной механике грунтов и бетонов. Строительные конструкции: Межведомственное.

Науч. Тех. сб. Работа. 2004, 61, 163–168.

18.

Карпюк В.М.; Костюк, А.И.; Семина, Ю.A. Общий случай нелинейной деформации. Прочностная модель железобетонных конструкций

. Сила Матер. 2018, 50, 453–464.

19.

Лу Т.Дж.; Разум.; Чен, С.В.Б. Численная оценка предварительно напряженных непрерывных элементов НБК и ВБК с внешним армированием из углепластика

. Композиции Структура 2020, 234, 111671. [CrossRef]

20.

Лу Т.; Лю, М.; Лопес, С.М.; Лопес, В.А. Перераспределение моментов в двухпролетных предварительно напряженных балках НБК и ВПК. Матер.Структура

2017,6, 1–10. [CrossRef]

21.

Изм, М.М.; Раби, М. Поведение при изгибе непрерывных железобетонных балок, усиленных листами углепластика, скрепленными снаружи. Алекс. англ. Дж.

2019, 58, 789–800. [CrossRef]

22.

Азадпур Ф.; Магсуди, А.А. Оценка работоспособности неразрезных балок, усиленных пряди из СПФ, при циклическом нагружении

. Гражданский англ. Ж. 2019, 5, 1068–1083. [CrossRef]

23.

Эль-Моги, М.; Эль-Рагаби, А.; Эль-Салакави, Э. Поведение на изгиб непрерывных железобетонных балок, армированных FRP. Дж. Компос. Констр.

2010,6, 669–680. [CrossRef]

24.

Кара И.Ф.; Ашур, А.Ф. Перераспределение моментов в неразрезных железобетонных балках из FRP. Констр. Строить. Матер.

2013

,49,

939–948. [CrossRef]

25.

Лу Т.; Лопес, С.М.Р.; Лопес, А.В. Глубина нейтральной оси и перераспределение момента в FRP и сталежелезобетонных неразрезных балках

.Композиции Часть Б англ. 2015, 70, 44–52. [CrossRef]

26.

Рахман С.М.Х.; Махмуд, К.; Эль-Салакави, Э. Перераспределение моментов в неразрезных балках, армированных стекловолокном и полимером

, подвергающихся несимметричной нагрузке. англ. Структура 2017, 150, 562–572. [CrossRef]

27.

Лопес А.М.; Соса, PFM; Сенах, JLB; Prada, M.A.F. Влияние поворотов пластического шарнира на сопротивление сдвигу в неразрезных железобетонных балках

с поперечной арматурой.англ. Структура 2020, 207, 110242. [CrossRef]

28.

Насер, З.; Хавиле, Р.А. Прогнозирование отклика непрерывных RC балок при различных уровнях дифференциальной осадки.

Перед. Структура Гражданский англ. 2019, 13, 686–700. [CrossRef]

29.

Zinkaah, OH; Ашур, А .; Шиэн, Т. Экспериментальные испытания двухпролетных неразрезных бетонных балок, армированных стержнями из стеклопластика

, и оценка метода распорок и связей. Композиции Структура 2019, 216, 112–126.[CrossRef]

Свайный фундамент. Плюсы и минусы готовых конструкций

Имея соответствующее оборудование, пару помощников и хорошую информационную базу, сегодня вполне реально построить дом самостоятельно, даже не имея профессиональных навыков. Фундамент закладывается в основе строительства любого здания. Свайный фундамент становится все более популярным при строительстве частного дома. Плюсы и минусы этого типа фундамента строения и его разновидностей мы рассмотрим в этой статье.

Типы фундамента

Одной из важных, хотя и незаметных снаружи, частей дома является фундамент. От того, насколько правильно выполнен монтаж данной строительной площадки, зависит долговечность и качество постройки.

В зависимости от технологии монтажа и области применения фундаменты можно классифицировать следующим образом:

  1. Ленточный фундамент применяется в основном в малоэтажном строительстве. Делится на сборную, состоящую из блоков, и монолитную – в виде опалубки, в которую заливается бетон
  2. Монолитный фундамент, очень прочный, применяется в местах, где есть риск просадок грунта. Представляет собой монолитную железобетонную плиту.
  3. Столбчатый фундамент закладывается при строительстве одноэтажных домов. Выполняется в виде столбов, которые затем соединяются балочной обвязкой.
  4. Свайный фундамент в последнее время получил большее распространение благодаря надежности, универсальности и доступности монтажа своими руками.

Свайный фундамент и этапы его устройства

Кладка свайного фундамента применяется при строительстве зданий разной этажности.Этот вид фундамента не требует трудоемкого рытья котлована, что является существенным преимуществом перед другими видами фундамента дома. Одним из основных преимуществ этого метода является возможность установки практически на любой местности, с любым грунтом.

Для того чтобы определить плюсы и минусы свайного фундамента, рассмотрим его разновидности.

Свайный фундамент

Этапы закладки свайного фундамента

Перед началом устройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают в себя следующее.

  • инженерно-геологический анализ грунтов;
  • определение типа свай для фундамента;
  • подробный чертеж плана дома с указанием всех деталей строения;
  • расчет нагрузки на фундамент;
  • чертеж подземной части;
  • установка свай;
  • расчет и заполнение решетки;
  • установка на первом этаже;
  • Расчет стоимости фундамента.
Фундамент из винтовых свай с железным ростверком

Варианты свайного фундамента

Фундамент на сваях имеет несколько разновидностей, отличающихся технологией монтажа и областью применения.

Забивные сваи

Это железобетонные стержни, которые забиваются глубоко в землю. Технология этого строительства основана на точных расчетах распределения всей нагрузки будущего здания на эти фундаментные опоры. Сваи забиваются глубже, пока не достигнут наиболее устойчивого участка грунта.Этот тип основания фундамента используется в промышленном строительстве, так как работа по забиванию свай в грунт осуществляется тяжелой спецтехникой. Этот тип свай не подходит для загородного дома или коттеджа, так как установить их своими руками невозможно.

Место под домом с высоким фундаментом из свай можно использовать как навес для машины

Буронабивные сваи

При таком типе фундамента необходимо предварительно пробурить скважины, в которые закладываются сваи и заливается бетон.Этот вид установки опор чаще всего используется при строительстве многоэтажных домов. Техническая сложность, сложные расчеты и дороговизна работ – это минус фундамент на буровых сваях.

Фундамент на винтовых сваях

Этот тип свайного фундамента наиболее предпочтителен при строительстве загородного дома. Установка винтовых свай своими руками (видео можно найти на многих строительных площадках) наиболее доступна по цене и объему работ. Основой для такого фундамента служат стальные трубы со специальной резьбой наподобие шнека.Благодаря такой нарезке сваи «ввинчиваются» в землю, а с помощью винтовых лопастей прочно в ней удерживаются (как показано на видео). Если грунт слишком рыхлый, используйте винтовые опоры с резьбой по всей трубе. Бетон заливается в стальные трубы, что придает большую устойчивость конструкции.

Полезно знать! Фундамент на винтовых сваях — лучший способ создания фундамента для легкого каркасного дома.

Свайно-винтовой фундамент, плюсы и минусы которого рассмотрены ниже, можно заложить даже без помощи специальной техники, поэтому такой способ обустройства фундамента является наиболее доступным для монтажа своими руками.

Преимущества и недостатки свайно-винтового метода

Основными преимуществами фундамента на винтовых сваях являются:

  • доступная цена;
  • скорость работы;
  • возможность самостоятельной установки;
  • укладка практически в любой грунт;
  • независимость от времени года.
  • Изготавливается без предварительных земляных работ;

Для устойчивости и долговечности фундамента винтовые сваи завинчивают до погружения в твердый грунт

К недостаткам свайно-винтового метода относятся:

  • подверженность коррозии при нарушении защитного слоя стальной трубы;
  • невозможность установки в скальных местах;
  • проблемная установка рядом с другими постройками;
  • необходимость точных расчетов глубины крепи.

Основные этапы устройства свайно-винтового фундамента

Являясь самым передовым на сегодняшний день методом, свайно-винтовой вариант обустройства фундамента привлекает в первую очередь возможностью монтажа своими руками. Таким образом, будущий владелец загородного дома может существенно сэкономить на дорогостоящем оборудовании и профессиональных строителях.

Первый этап работ — это изучение грунта, подробный расчет и чертеж плана дома.

Обычно на начальном этапе строительства строительную площадку выравнивают и проводят земляные работы, связанные с рытьем котлованов или траншей.Закладка фундамента на винтовые сваи не требует таких действий, что снижает трудоемкость и увеличивает скорость процесса.

На втором этапе производится установка свай под фундамент: с интервалом около 2 м расставляются маркеры – места, где в дальнейшем будут закручиваться сваи. Исходя из назначения строящегося здания, производится подбор свай определенного диаметра и веса.

Следующим шагом является затяжка винтовых опор.В местах разметки выполняется неглубокое сверление. Сваи ввинчиваются в землю наподобие шурупа. Эта работа может производиться как с помощью механизмов, так и ручным методом.

На заметку! В среднем закладка свайно-винтового фундамента может занять около двух дней.

После установки опор их выравнивают по вертикали и заливают полую часть труб песчано-цементным раствором, что повышает устойчивость свай и защищает их от коррозии.

Последний этап монтажа фундамента – объединение опор с монолитным ростверком и последующее создание цоколя дома.

Свайно-ростверковый фундамент

После установки свай они соединяются монолитным ростверком, на котором впоследствии возводится все здание. Такая конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом из деревянных балок или железобетонных плит, объединяющих опоры фундамента. В зависимости от расположения свайный фундамент с монолитным ростверком подразделяют на: высокий, промежуточный и заглубленный.

Ростверк — основа цоколя дома

Важно! Из-за естественного понижения температуры почвы в холодное время года внутри почвы возникает явление, называемое морозным геологическим грунтовым нагромождением.

Влага в почве зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома.Для противодействия этому явлению сваи сочетают с высоким ростверком на высоте 0,1 – 0,15 м от уровня земли. Обычно такой ростверк устанавливают под строениями небольшого веса.

Для возведения фундамента из свай не нужно копать траншеи и котлованы

Промежуточный ростверк укладывается на уровне земли с использованием песчаной или гравийной подушки. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, которое может вырвать сваи и повредить кладку.

Низкий ростверк расположен ниже уровня земли.Опускается на глубину промерзания в пучинистых грунтах; на слабопучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

При строительстве частного дома чаще всего используется высокий свайный фундамент с монолитным ростверком. При устройстве фундамента на винтовых сваях ростверком может служить деревянный брус, который крепится анкерными болтами.

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента следующие:

Преимущества свайно-ростверкового фундамента:

  • доступная цена;
  • возможность сделать самому;
  • скорость установки;
  • надежность – практически не дает усадки.

Минусы конструкции:

  • строгий расчет ростверка свайного фундамента;
  • используется только для легких зданий;
  • влияние коррозии на стальную часть.

Свайный фундамент. Плюсы и минусы

Одним из главных преимуществ свайного фундамента при строительстве дома является доступность и цена. Это наиболее привлекательный фактор для тех, кто строит дом своими руками. Важным преимуществом также является скорость устройства фундамента и возможность работы в любое время года.

Также преимуществом этого варианта установки фундамента является устойчивость и надежность конструкции: лопасти винтовых свай хорошо уплотняют грунт. Кроме того, это дает возможность обустроить фундамент практически в любом грунте.

Дом на свайном фундаменте можно построить очень быстро.

К недостаткам фундамента на сваях можно отнести возможную усадку строения. Чтобы избежать такого явления, необходимо провести исследование грунта и точные расчеты с чертежом свайного фундамента с ростверком.К минусам свайного фундамента можно отнести тщательную подготовительную работу.

Большое значение при устройстве фундамента на сваях имеет качество используемого материала. При нарушении защитного слоя стальные конструкции фундамента подвергаются коррозии.

Учитывая плюсы и минусы свайного фундамента, выбор его в качестве основы загородного дома на сегодняшний день считается наиболее оптимальным и перспективным.

Фундаменты монолитные железобетонные под строительство жилого дома.Grillage at the construction site. Construction pit with foundations[40174326632]

ログイン後にご利用いただけます

キープ サンプルダウンロード

情報

Monolithic reinforced concrete foundations for the construction of a residential building. Grillage at the construction site. Construction pit with foundations [40174326632] の素材の料金は385円~3,850円となっております。無料の会員登録でサンプルデータのダウンロードやキープなど便利な機能をご利用いただけます。

  • 単品購入
  • 定額プラン

キャンペーン価格

  • S 923 × 519 px / JPG / 1. 4 МБ 385 иен
  • М 2731 × 1536 пикселей / JPG / 12,0 МБ 1155 иен
  • л 4171 × 2346 пикселей / JPG / 28,0 МБ 2310 иен
  • XL 5866 × 3300 пикселей / JPG / 55.4MB ¥3,850
  • ※ この作品はエクストラライセンスを必要とする用途にはご利用いただけません
  •  合計(税込)¥385

Create a pile-tape and screw pile-Foundation with your hands

Installation of pile Foundation

Before we consider the application conditions, the advantage and disadvantages of raft Foundation, I would like to talk about, what is this type of Foundation and what it consists of.

Свайный фундамент своими руками

Свайный фундамент представляет собой в основном бетонную конструкцию, служащую для того, чтобы выдерживать вес здания, которое на нем построено, и для того, чтобы создавалась нагрузка на грунт.

Устройство свайного фундамента

Свайный фундамент

состоит из свай и оголовков .

Сваи Элементы конструкции свайного фундамента, представляющие собой длинные колонны, проникающие в грунт до определенной точки и передающие все нагрузки на грунт.Сваи могут быть деревянными, металлическими, бетонными и железобетонными. Форма поперечного сечения круглая, квадратная, пирамидальная. Различают пустотелые и сплошные сваи. По способу залегания в грунте сваи делятся на опорные и висячие. Теперь рассмотрим каждый вид и тип свай.

Деревянная свая являются самым дешевым и недолговечным вариантом. Изготавливается в основном из лиственницы, ели, пихты и сосны. Используется очень редко и то для облегченных конструкций. Что бы продлить срок службы деревянных свай с помощью различных антисептиков, предохраняет древесину от поражения грибком и другими заболеваниями.

Куча дров

Свая металлическая часто используется при создании свайного фундамента своими руками. Преимуществом металлических свай является скорость возведения фундамента, независимость от времени года постройки и средняя долговечность. Недостаток – высокая цена материала и необходимость обработки антикоррозийными средствами.

Бетонные и железобетонные сваи также являются популярным вариантом. Преимущество их в хорошем соотношении цена-качество.Возможно изготовление как в заводских условиях, так и на месте строительства (заливка вручную). Долговечность железобетонных свай превышает 1 век. Для создания такого типа свай своими руками рекомендуется использовать цемент марки М400.

Сваи пустотелые представляют собой трубы, которые сначала устанавливаются в грунт, а затем дополнительно заливаются бетонным раствором. Этот вид свай считается очень хорошим, т.к. при создании легкой конструкции для экономии затрат материала, а при возведении тяжелых конструкций для облегчения установки свай в грунт, т.к.раствор будет залит после полной установки.

Сплошные сваи являются стандартным вариантом, на котором нет смысла останавливаться.

Подпорные сваи отличаются от висячих тем, что на конце, изначально уходящем в грунт, они имеют «ножку» большего сечения, передающую всю нагрузку на грунт. Это устройство позволяет выдерживать больший вес (до 9 т на колонну).

Висячие сваи Стержни представляют собой постоянное сечение.Передача нагрузки от свай к грунту за счет сил трения между грунтом и колонной. Сваи как бы «врезаются» в грунт на определенной глубине.

Длина свай может быть разной и зависит от типа постройки (многоэтажка, хозблок, жилой дом, беседка, летняя кухня). В основном минимальная длина свай составляет 3 метра, а максимальная, по некоторым данным, может доходить до 20 метров (но лично я так давно не встречал).

Шаг установки свай также зависит от конструкции и типа грунта, расстояние колеблется от 1,5 до 2,5 метров.

Диаметр свай также зависит от типа конструкции. В основном используются сваи от 20 см в диаметре.

По способу установки свай в грунт выделяют:

Сваи забивные — установка свай в грунт с помощью специального оборудования, которое прикладывает к стержням вибрационные силы или удары.

Сваи набивные – пробурена первая скважина, в нее укладывается арматура и заливается бетон.

Бурение железобетонных свай — готовое изделие, краны устанавливаются в подготовленный котлован.

Винтовые сваи – наиболее простые в установке, представляют собой металлические стержни с резьбой (наподобие шурупов или буров), которая ввинчивается в грунт либо вручную, либо с помощью специального оборудования.

Винтовые сваи

По поводу свай, пожалуй, все, что можно сказать. Также следует учесть, что для создания своими руками рекомендуется использовать буровые железобетонные сваи или винтовые. Также обязательно сделайте свайную опору в грунте, чтобы обеспечить достаточную устойчивость конструкции.

Теперь переходим ко второму элементу свайного фундамента – решеткам . Решетки горизонтальные, бетонная или металлическая конструкция, связывающая все в одну сваю и служащая приемником всех нагрузок для равномерного распределения на все сваи.

Классификация фундаментов более скромная. Различают монолитный, сборный и сборно-монолитный ростверк.

Ростверк монолитный изготавливаются непосредственно на месте строительства свайного фундамента с опалубкой, арматурными перевязками и жидким бетоном и раствором.

Сборный и сборно-монолитный ростверк представляют собой заводские бетонные блоки, которые устанавливаются на строительной площадке. Их преимуществом является сокращение времени на создание свайного фундамента своими руками. Недостатком является необходимость специальной техники (крана), более высокие материальные затраты и меньшая прочность фундамента.

Решетки могут быть высокие и низкие .

Высокая Решетки располагаются на малой высоте от поверхности земли и передают всю нагрузку исключительно на сваи.

Низкие решетки лучший вариант, т.к. они созданы на основе. Снимается небольшой слой грунта (до 30 см), создается дренажный слой, заливается опалубка и бетонный раствор. Таким образом, невысокие ростверки передают часть нагрузок на грунт, снижая нагрузку на сваи и тем самым обеспечивая запас прочности всего фундамента. Низкий ростверк представляют собой свайно-ленточный фундамент, о котором мы поговорим позже.

Где использовать свайный фундамент?

Условия применения свайного фундамента следующие:

  • Водонасыщенные почвы с высоким уровнем грунтовых вод
  • Pocasie почва
  • Рыхлая болотная почва
  • «Плавающий» грунт
  • Слабая устойчивость почвы

Другими словами можно сказать, что свайный фундамент подходит для грунтов со сложными горно-геологическими условиями.

Преимущество свайного фундамента в следующем:

  • Меньший расход материалов, чем у других фундаментов
  • Простота возведения фундамента
  • Прочность основы
  • Подходит для самых сложных природных условий
  • Возможность строительства в любую погоду
  • Используется для легких конструкций, а также для высотных зданий

Недостатком свайного фундамента является необходимость привлечения крана и расчета свайного фундамента специалистами (мы тоже поговорим).

Расчет свайного фундамента

Расчет свайного фундамента требует работы специалистов. Не рекомендуется самостоятельно закладывать свайный фундамент, тем более, если в дальнейшем он будет проектироваться под дом.

Причина, по которой разрешен расчет свайного фундамента своими руками, заключается в том, что неопытные люди упускают многие важные нюансы. Эти нюансы в дальнейшем негативно сказываются на долговечности конструкции, материальных затратах на содержание и ремонт фундамента, а также на внешнем виде фундамента.

Мы знаем, что «скупой платит дважды», поэтому настоятельно рекомендуем Вам обратиться за помощью к профессионалам, которые, как никто другой, точно определят размер, материал, способ монтажа и другие элементы создания свайного фундамента своими силами Руки. Опытные архитекторы сначала изучат свойства грунта, глубину залегания водоносного горизонта, тектонику и другие факторы, которые в дальнейшем будут влиять на фундамент.

Кроме того, специалисты смогут нарисовать точную схему необходимого вам фундамента, а также подбить смету на все стройматериалы для его возведения.

Следует отметить, что материальные затраты на создание фундамента составляют около 30% всех затрат на возведение здания, следовательно, оплата труда специалистов не сильно изменит общую стоимость строительства, на что существенно повлияет его долговечность!

Как создать свайный фундамент своими руками

Самыми популярными свайными фундаментами для дачи являются винтовые, свайно-ростверковые и свайно-ленточные фундаменты, поэтому далее мы приведем инструкцию по их возведению своими руками.

Свайно-винтовой фундамент своими руками

Создание свайно-винтового фундамента своими руками самое быстрое и приемлемое для загородных домов. Если вы собираетесь строить гараж или беседку, свайно-винтовой фундамент просто идеален, т.к. будет иметь следующие преимущества:

  • Монтажная конструкция может быть изготовлена ​​за один рабочий день
  • Минимальное количество земляных работ
  • Низкие материальные затраты
  • Подходит для любого типа почвы

Видеоурок по созданию свайно-винтового фундамента

Для начала создадим чертеж схемы винтовых свай-фундамента, где рассчитываем точное количество свай.Затем приобретаются готовые металлические винтовые сваи и, если они короткие, вкручиваются в землю с помощью стержня и нескольких помощников.

Рекомендуемые размеры зданий для создания свайно-винтового фундамента составляют 4*6 метров.

Завод, в основном, выпускает пустотелые винтовые сваи, поэтому, если будущее здание будет сложным, залейте их бетонным раствором, легким – ничего не делайте.

После того, как все сваи будут вкручены в землю, их нужно обрезать по уровню (можно использовать водяной уровень) и соединить приваренным к ним металлическим швеллером.

На швеллер рекомендуется установить сборный железобетонный каркас и далее приступить к возведению стен. Это краткое руководство по созданию свайно-винтового фундамента своими руками считается полным, как видите, ничего сложного. Далее переходят к более сложному фундаменту — свайному с ростверком.

Свайно-винтовой фундамент своими руками

Свайно-ленточный фундамент своими руками

Этот тип фундамента более надежен и устойчив.Ничего сложного в его конструкции нет, и вы сейчас убедитесь.

Видео пример создания свайно-ленточного фундамента

Для начала рассчитайте размер фундамента и подготовьте площадь.

Далее с помощью бура просверливают необходимое количество отверстий на определенную глубину и делают траншею под ленточный фундамент, после чего приступают к созданию свай.

Рекомендуется создать небольшую подушку из гравия и песка (дренажный слой), которую тщательно утрамбовать.Далее создайте гидроизоляцию сваи, используя листы рубероида. Из них делают формочки, в которые будут заполняться сваи, связывая эти формочки леской и устанавливаемые в котлован. В формы необходимо установить арматуру перевязки из нескольких стержней диаметром 12 мм. Арматура обвязывается проволокой и делается такой длины, чтобы она выступала от ямы на 15-20 см (для дальнейшей перевязки с ростверком).

Форма рубероида для свай

Когда будет создана армирующая перевязка, начните заливать бетонный раствор, затем подождите 5-7 дней до его полного застывания.

После создания свай переходим к созданию решеток. Первым делом нужно сколотить деревянную опалубку, что бы ширина будущего фундамента была не меньше 40 см (а потом и 50). Позже в опалубку укладывают стержни задвижки, привязывая их проволокой к задвижке, торчащей из сваи. Когда стальной каркас будет создан, приступаем к созданию ленточного фундамента: бетонируем раствор, берем в руки и сбиваем опалубку.

Опалубка для свайно-ленточного фундамента

Подробнее о создании ленточного фундамента читайте в соответствующей статье, где более подробно описан процесс.

Свайно-ленточный фундамент

Следует отметить, что процесс изготовления свайного фундамента с ростверком аналогичен, разница в том, что ростверк будет находиться на высоте 30-50 см от земли, не давая ей нагрузки. Такой вариант не всегда устраивает садоводов, т.к. слишком сильно бросается в глаза щель между землей и зданием, хотя можно красиво закрыть пластиком.

Как видите, возведение свайно-ленточного фундамента также не представляет собой ничего сложного.Создание такого фундамента помогает сэкономить на строительных материалах (готовые сваи стоят дороже), не требует привлечения специальной техники, поэтому идеально подходит для загородных участков.

патентов переуступлены компании Megamold Infrastructure Systems LLC

Номер публикации: 20160362867

Abstract: Модульная строительная опалубка со стальным каркасом, состоящая из множества смежных пустот фундамента, полой стены и полого настила крыши, определяемых и образованных сборками взаимосвязанных панелей обшивки и соединителей, неразъемно прикрепленных к стальному решетчатому каркасу для приема, содержания, и формование влажного бетонного заполнения, способ формования, отливки и облицовки зданий и конструкций из монолитного композитного бетона и стали на месте с использованием указанного формовочного устройства, а также постоянно заключенную монолитную композитную бетонную и стальную конструкцию, построенную с использованием вышеупомянутого модульного формовочного устройства и способа. бетонной конструкции.Ростверк из конструкционной стали поддерживает сборку обшивки до и во время процесса заливки, полностью встраиваясь в литой бетон, и обеспечивает прочность на растяжение, дополняющую прочность на сжатие бетонной заливки.

Тип: Применение

Подано: 3 августа 2016 г.

Дата публикации: 15 декабря 2016 г.

Заявитель: ООО «Мегамолд Инфраструктурные системы»

Изобретателей: Фрэнк К. Джонсон, Минхай Кирмани

Строительные конструкции и отделка | Pajūrio Rezidencija

Фундаменты


11 этажное здание: сваи, монолитный ростверк, плоский, монолитный;
4-этажное здание: буровое, плоскосборное, местами монолитное.
Верхняя часть фундамента обвязана монолитным ростверком. Утепление цоколя изоляционными плитами из экструзионного пенополистирола.



Оболочка


Вертикальные элементы оболочки – монолитные колонны и монолитные сплошные стены из бетона.



Наружные стены


11 этажное здание: утепление минеральной ватой.
4 этажное здание:
Цокольный этаж – монолитные железобетонные блоки 40см + утеплитель 5см.
Короб надземных перекрытий – кладка из легких бетонных блоков + утеплитель.
Надземные этажи – стеклянная часть.
Наружные стены цокольного этажа отлиты из монолитного бетона. Тепловая нагрузка стен подземного этажа составляет 1,45 м2 К/Вт, пола – 2,55 м2 К/Вт.
Тепловая волна стен надземного этажа – 4,03 м2 К/Вт. Звукоизоляция между квартирами 55 R’ w дБ.



Перекрытия


11 этажный дом: пустотелые сборные, монолитные полосы.
4-этажное здание: монолитный пол, армированный арматурными сетками. Толщина погреба до 280 мм, утеплен многослойным утеплителем. Толщина межэтажных перекрытий до 280 мм.
Высота помещений внутри квартир – 2,5 м, цокольный этаж – 3,6 м.Подземный паркинг – высота проезда – 2,2 м.



Пол


Пол подвала – бетон, пропиточное покрытие.
Пол квартир – сплошной утеплитель из минеральной ваты и армированный выравнивающий слой из цементного раствора, финишное покрытие в помещениях общего пользования.



Стены лифта и лестничной клетки


Стены шахты лифта и лестничной клетки – кирпичная кладка.
Сборные железобетонные блоки применяются в закрытых лестничных клетках, металлические лестничные балки в открытых лестничных клетках, 4-х этажное здание — секционные лестничные марши.



Внутренние перегородки


• Между квартирами:
– 11-этажный дом: 20;10;2,5 – легкие бетонные блоки «Fibo», минеральная вата, гипсовые плиты в 2 слоя; или 38 несущих mansory;
– 4-х этажное здание: 10;10;10 – легкие бетонные блоки «Fibo», минеральная вата, легкие бетонные блоки «Fibo»;
• Между квартирами и коридором – трехслойная кирпичная стена (силикатный кирпич 120 мм + минеральная вата 100 мм + легкобетонные блоки «Fibo» 100 мм),
• Внутри квартир – гипсовые плиты, закрепленные на металлическом каркасе.
Плиты гипсовые влагостойкие применяются в санитарных помещениях.
Для обеспечения звукоизоляции между помещениями используются двойные гипсовые плиты, а проем между двумя плитами заполняется минеральной ватой толщиной 50, 75 мм.
Автостоянка и подсобные помещения – стена из силикатного или керамического кирпича толщиной 120 мм.
Внутренние перегородки выложены по плану.



Двери


В технических помещениях — огнестойкие — металлические, крашенные;
Вход в квартиру – многослойная дверь со звукоизоляционным наполнением;
Входная дверь – в алюминиевой раме, с заполнением стеклопакетом. Заблокировано.

Ворота


Подъемные ворота с устройством дистанционного управления.
Выход на крытую парковку – подъемные ворота с дистанционным управлением.



Террасы, балконы


Террасы и балконы, под которыми запроектированы помещения, приподнимают над уровнем пола на 20 см. Покрытие террас и балконов – деревянные доски.



Окна, витрины


Стеклянные стены – комбинированные фасадные системы и металлопластиковые окна.
Окна – 5-камерные профили, 3 положения открывания, форточки.
Коэффициент теплопроводности – 1,1 Вт/м2К, звукоизоляция – 32-34 дБ.
Glazing – стеклопакет однокамерный с селективным и акустическим стеклом.



Фасад


Стены – подвесные облегченные фасадные отделочные плиты, на специальном каркасе, с теплоизоляцией.
Перила на террасы и балконы металлические ажурные или стеклянные, В=1100 мм. В лестничных клетках – металлический ажур, H~900 мм.



Несущие стены

– бетонные, облицованные фламандским кирпичом или бетонными (цветными) блоками.



Крышки, крыша


Крышка, если она плоская, накладывается. Внутренний водоотвод. Толщина теплоизоляции – 250 мм. Водонепроницаемое покрытие – наварное, рулонное.
Теплоизоляция эксплуатируемых террас – экструзионный пенополистирол толщиной 200 мм. Водонепроницаемое покрытие – механически закрепленное, рулонное или сварное.
Кровельное покрытие — плоское эксплуатируемое, часть которого покрыта керамической черепицей, черепицей из каменной массы или ж/б.Тепловое сопротивление кровли – 5,1 м2 К/Вт. Парапеты с перилами – min H=1100 мм. Отделка фасадного элемента, верхняя часть – жесть, покрытая пластизолем.

Лестницы и другие помещения общего пользования — с завершенной отделкой стен, потолка и пола. Должны быть установлены освещение и обогрев.

Обустройство среды




Пешеходные дорожки в зоне входа – цветной фламандский кирпич или цветные (фигурные) бетонные блоки.

Подъездные пути – цветные (фигурные) бетонные блоки или асфальтовое покрытие.

Зелень – газон.

Инженерные системы

Отопление


Тепловые сети г. Независимая печь. Радиаторная система с регулируемым коллектором, радиаторы с термостатическими регуляторами. Счетчики в каждой квартире и общий учет в топке.



Вентиляция


В коммерческих помещениях есть возможность установки механической подачи воздуха, удаления воздуха с подогревом и рекуперацией холода и тепла.
В квартирах установлены отдельные канальные вытяжные вентиляторы для помещений туалета, ванной комнаты и кухни. Подача воздуха через микровентиляционные отверстия.



Охлаждение (охлаждение)


Места для выносной холодильной машины предусмотрены для целей воздушного охлаждения квартир и коммерческих помещений.



Водоснабжение


Водоснабжение города. Холодная и горячая вода подведены к коллектору каждой квартиры, счетчики холодной и горячей воды на каждую квартиру или арендатора, вводы водопровода на каждую квартиру. Сантехника не установлена.
На крытой автостоянке – автоматические средства пожаротушения.

Система хозяйственно-бытовых стоков
Сбор хозяйственно-бытовых стоков осуществляется с помощью внутренних эстакад и отводится в канализационную сеть города. Вводы канализации в каждую квартиру. Сантехника не установлена.

Водосточная система
Водосточная сеть города. Сточные воды с крытых автостоянок и автостоянок, расположенных на территории, очищаются на объектах первичной очистки.

Система связи
Вводы телефонии и интернета в квартиры.

Охранная сигнализация
Возможность установки внутренней системы безопасности с подключением к системе безопасности здания. Центральная система безопасности устанавливается в арендованных и общих помещениях.

Телевизионная система
Телевизионная система спроектирована таким образом, чтобы ее можно было подключить к сетям кабельного телевидения. Планируется только позвоночная часть системы.

Входной контроль
Двери заперты, контроль со стороны ресепшн и квартир.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
