Железобетонные столбы для забора: особенности установки

Железобетонные конструкции — это основа современной промышленности. Многоэтажные и одноэтажные здания, которые строятся на наших просторах, делаются из бетона, жилые дома и сельскохозяйственные постройки тоже создаются из него.

Установленные железобетонные столбы для монтажа забора

Метрополитены, мосты, тоннели гидроэлектростанции возводятся из бетона, шахты тоже в нем нуждаются. Железобетон является гораздо более экономным для индустриального производства, чем сталь. На изготовление конструкций из железобетона уходит в 2-3 раза меньше стали, чем на производство стали.

Вернуться к оглавлению

Производство железобетонных столбов

Процесс заливки бетоном форм для столбов на заводе

Для того чтобы железобетонные столбы для забора служили долго, нужно приобретать те, которые сделаны из бетона марки М300, и с индексом морозоустойчивости F200. 30-дневное дозревание бетона дает возможность получить железобетонные столбы отличного качества.

В случае если железобетонные столбы изготавливаются самостоятельно, нужно воспользоваться бетономешалкой. Именно она даст возможность приготовить качественный однородный бетон. Для его приготовления берут цемент и песок в соотношении 1:2, добавляют воду. Он должен получиться плотной консистенции. Чтобы сделать столб, выкапывают яму соответствующей формы в земле, ставят в нее арматуру и заливают бетон.

Существующие формы железобетонных столбов

Потом нужно подождать три или четыре дня, чтобы все застыло. Чтобы в бетоне не возникало воздушных полостей, нужно подействовать на него вибрацией. Это делается либо с применением специального инструмента, либо с помощью куска арматуры, которым прокалывают бетон.

Можно заранее предусмотреть крепления для деталей забора. Так, в еще не застывшую бетонную смесь вставляется деревянная деталь, обработанная антисептиком. Желательно приладить верхушку для столба.

Она может быть сделана из полиэстера, резины, пропилена.

Вернуться к оглавлению

Виды железобетонных конструкций

Железобетонные ограждения могут быть монолитными и сборно-монолитными. Первые возводятся прямо на месте из бетона, вторые создаются из сборных элементов и бетона. Их применение позволяет существенно уменьшить расход материала на строительство, при этом сроки строительства сокращаются. Такой метод возведения можно использовать и в зимнее время, расходы значительно меньше.

Вернуться к оглавлению

Бетонные заборы

Забор является визитной карточкой дома и во многом влияет на внешний облик жилья. Забор должен быть не только красивым, но и прочным, чтобы надежно защищать хозяев дома от уличного шума и вторжения посторонних.

Все характеристики идеального ограждения имеет бетонный забор. Он стоит гораздо дешевле, чем каменный забор, но по качеству почти такой же. В случае если вы хотите установить такой забор возле своего дома, то не нужен будет сплошной фундамент.

Так выглядит покрашенный бетонный забор

Перед установкой этого забора требуется создать основание, и сверху вмонтировать железобетонные столбы с пазами. Вес такого столба составляет около 100 килограмм. Потом устанавливаются плиты. Благодаря бетонным столбам можно проводить монтаж декоративных ограждений из бетона, быстро обнести территорию забором. Также бетонные столбы хорошо сочетаются с сеткой рабицей.

Если планируются высокие нагрузки, то нужно обязательно армировать бетонный столб с помощью сварочного аппарата. Обычно в столбы вставляются четыре стальных арматурных стержня.

В случае достаточной прочности столбов заливать ленточный фундамент не требуется.

Вернуться к оглавлению

Железобетонные столбы для еврозабора

Эти столбы имеют множество преимуществ. С помощью таких столбов монтируется еврозабор, который создается без всякого применения специальной техники. Еврозабор дешевле других видов заборов. И дает больше разнообразия: он может имитировать дерево, кирпич, каменную кладку.

Для установки еврозабора используются плиты, созданные из цемента марки 500, щебня и песка. Эти плиты проходят два этапа армирования. В них вставляется стальная арматура, полипропиленовое волокно фибра.
Кроме того, в состав таких заборов входит суперпластификатор. Это позволяет сделать их очень прочными. Вернуться к оглавлению

Установка столбов для забора

Перед тем как начинать установку забора, вам надо решить, какие столбы, секции и крепления вы будете использовать. Нужно определить правильное расстояние между секциями, решить, где будут устанавливаться столбы для забора.
Нужно правильно рассчитать, на какую глубину вкапываются столбы. Сначала определяется уровень, потом ставят первый столб, от него протягивают шнур. Надо учитывать, что расстояние между столбами составит примерно два метра.

Ямы для столбов делаются обычно с помощью бура или просто выкапываются лопатой вручную.

Процесс установки железобетонного столба

Глубина ямы для столба должна быть минимум 70 сантиметров. Затем их ставят в ямы, следя за тем, чтобы были строго вертикальны по отношению к земле.

Фундамент укладывать не требуется. Закрепление столбов происходит с помощью битых кирпичей, которые засыпаются в ямы, где столбы бетонируются специальным раствором. Обычно их заполняют цементом.

Вернуться к оглавлению

Основные ошибки при установке столбов для забора

Часто бывает, что железобетонные столбы были установлены неправильно. Из-за этого срок службы забора сильно сокращается. Чего нужно избегать при установке столбов для забора?

  • Ямы для столбов должны быть одинаковой глубины. Иначе одни столбы будут стоять выше, чем положено, а другие будут проваливаться. При этом опоры теряют вертикальное положение и наклоняются в разные стороны;

    Инструкция для установки железобетонных столбов

  • Нужно следить за тем, чтобы расстояние между столбами не было очень большим, иначе секции забора будут выпадать.
    Обычно расстояние между опорами должно составлять два метра, плюс-минус 10 сантиметров. Плита забора должна хорошо соединяться с пазами забора, иначе она просто будет валиться вниз. Вид у такого забора будет невзрачным.
Вернуться к оглавлению

Виды бетонирования столбов для забора

Перед тем как монтировать столбы, вам нужно исследовать почву: не является ли она слишком рыхлой. Затем, после проведения всех необходимых измерений, вы можете начинать бетонировать столбы.
Есть такие виды бетонирования столбов:

  • Сухой метод. Сначала выкапывается яма, потом в нее вставляют столб. В яму засыпают песок, перемешанный со щебнем, и добавляют воду. Потом нужно все тщательно выровнять или утрамбовать. Но такой метод не советуют использовать в том случае, если расстояние между столбами достаточно большое, или, если работать приходится с элементами, сделанными из металла;
  • Ленточный метод. Этот метод более дорогой, и работать нужно больше, но и надежность он обещает высокую. Хотя его цена больше, но сделанный таким образом забор продержится дольше.

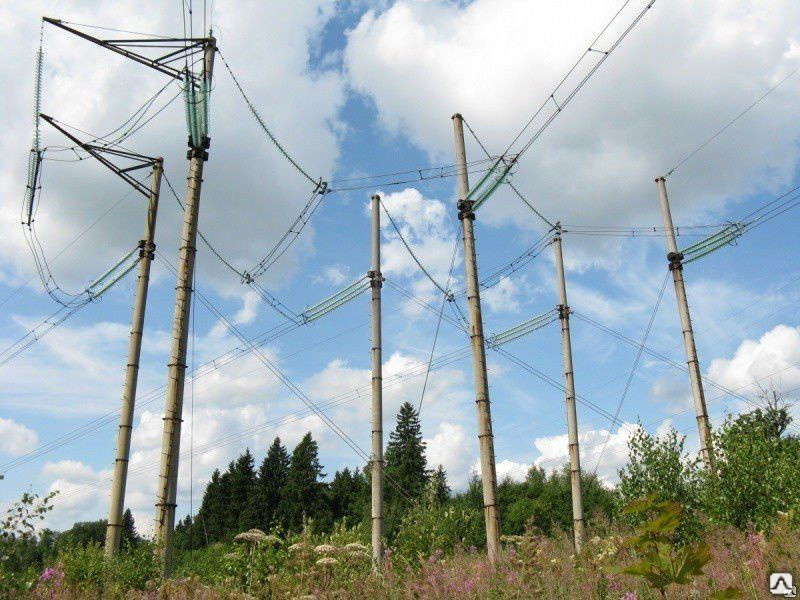

Железобетонные столбы для ЛЭП – виды, отличия и принцип выбора

В современных условиях жизнь человека сложно представить себе без электричества, которое обеспечивает связь, комфорт, позволяет создать условия для эффективного труда и отдыха. Инфраструктура энергетических сетей с ростом потребления объемов энергии претерпела значительных изменений. Надежность прокладки линий зависит от качества механических опор, в качестве которых используются прочные и долговечные бетонные столбы. Благодаря железобетону, бесперебойную передачу электрической энергии удалось обеспечить не только в городских и промышленных районах, но и в самых отдаленных и труднодоступных местах нашей страны.

Виды и конструкции

В зависимости от назначения и особенностей конструкции опоры разделяются на следующие типы:

  • промежуточные – находят применение как населенной, так и ненаселенной местности, выполняя функцию поддержки проводов на заданной проектной высоте от земли. Изделия не рассчитаны на угловые нагрузки, которые могут создавать провода расположенные с изменением вектора направления на изгибах трассы. Столбы применяются на прямолинейных участках линий и составляют около 80% от общего числа опорных элементов ЛЭП;
  • концевые или анкерные опорные изделия – предназначены для организации перехода трасс ЛЭП через различные преграды. Столбы рассчитаны на значительную продольную нагрузку, которую могут вызывать силы натяжения проводов;
  • промежуточные – изделия углового типа необходимы для строительства линий электропередач и организации в их топологии поворотов на угол  до 30º;
  • ответвительные столбы – вид опор, которые необходимы для разветвления высоковольтных линий. При этом конструкция ее такова, что опора является промежуточной при применении ее на прямых участках и анкерной одновременной, формируя ответвление;
  • ответвительная анкерная стойка устанавливается в местах, где трасса линии электропередач осуществляет поворот, при этом реализуется ответвление от нее;
  • анкерная углового типа – изделие, которое позволяет при строительстве осуществить поворот ЛЭП на угол  до 90º.
    Находит применение на участках с наибольшими углами поворота трассы.

Достоинства и способ изготовления

Железобетонные столбы пришли на смену деревянным опорам, которые имели ограниченные возможности и обладали целым рядом недостатков. В современных условиях применение железобетонных изделий дл прокладки ЛЭП оправдано с точки зрения практичности и экономической эффективности благодаря ряду факторов, определяющих их преимущества. Среди них:

  • длительный срок службы, продолжительность которого составляет не менее 70 лет;
  • высокий уровень пожаробезопасности. Железобетон не подвержен горению, позволяя обеспечить целостность коммуникаций в степных зонах при возникновении возгораний и избежать аварий и отключений;
  • простота монтажа и отсутствие требований в обслуживании;
  • устойчивость к факторам внешней среды, среди которых высокая влажность, различные виды осадков, ветра;
  • высокая устойчивость к коррозии;
  • экологическая безопасность. Инертность железобетона по отношению к окружающей среде делает этот материал безопасным и безвредным в течение всего срока службы;
  • высокая механическая прочность изделий и устойчивость к разрушению;
  • устойчивость к перепадам температур, рабочий диапазон которых для железобетонных опор составляет от -55 до + 55°С;
  • простота при изготовлении;
  • несложная процедура монтажа.

Среди недостатков железобетонных столбов стоит выделить их сравнительно высокую стоимость и большую массу.

Процесс изготовления опор включает в себя несколько этапов. Сперва изготавливается сварной каркас. Арматурная конструкция предназначена для  усиления и выполняется из напряженных и ненапряженных стержней. Готовый стальной каркас размещается в специальной форме, которая выполняет функцию опалубки и заливается бетонным раствором.

По технологии приготовления бетона различают два вида опорных элементов:

  • стойки вибрированные  имеют маркировку СВ. При их изготовлении для процесса уплотнения необходимого для однородности состава раствор подвергают воздействию вибрации после заливки в формы. Изделия используются для строительства ЛЭП с рабочим напряжением до 35 кВ;
  • стойки центрифугированные марок СЦ, СЦП и СК предназначенные для монтажа линий с напряжением более 35 кВ. Высокая плотность бетонного раствора, обеспечиваемая технологией центрифугирования (вращения формы), позволяет обеспечить предельную прочность, благодаря которой могут быть увеличены расстояния между столбами.

Назначение и сфера применения

Бетонные столбы широко используются для оборудования инфраструктуры электрохозяйства в качестве:

  • опор для линий электропередач;
  • столбов для крепления уличных осветительных приборов.

Установка столбов

Для правильной установки электрических бетонных опор необходимо исследовать ландшафт, иметь сведения о грунте, а также принимать во внимание дополнительные факторы, среди которых температурные показатели, ветровые нагрузки, необходимая плотность установки столбов. Специалистам на стадии проектирования необходимо определит расстояние между опорами, установить предельные дистанции, исходя из длины проводов, ландшафта или необходимого уровня освещения при закреплении на них осветительных приборов. При этом в основе расчета лежит показатель прочности изделий, которые должны обеспечивать высокую степень устойчивости при воздействии предусмотренных внешних факторов.

Практическое выполнение работ

Для длительной и безаварийно эксплуатации систем уличного освещения и линий электропередач, важно произвести установку опор в соответствии с действующими правилами техники безопасности и строительными нормами. Установка опор производится согласно их назначении, особенности территории, рельефа местности, свойств грунта. Провода на столбах и узлы крепления кабельных трасс закрепляются в соответствии с требованиями действующих Правил устройств электроустановок. Максимальное расстояние меду опорами не должно превышать 45 метров. Установка железобетонных столбов производится поэтапно.

Каждая опора монтируется отдельно. Изначально необходимо произвести разметку территории и определить на местности места установки столбов. Для удобства монтажа места установки столбов отмечают деревянными кольями. После этого осуществляется бурение или выкапывание ям. Для этой цели, как правило, привлекается спецтехника. Земляные работы предусматривают формирование углублений в грунте. При этом ямы должны иметь глубину, которая превышает уровень промерзания почвы в конкретной местности. Для этой цели предварительно проводятся геодезические изыскания с целью определении пучинистости, глубины промерзания и других параметров и свойств грунта. Если глубина ям не будет проникать в устойчивые слои почвы, опоры могут изменять свое положение из-за сил пучения, что, в конечном счете, приведет к их падению, аварии и нарушению целостности линии электропередач. Глубина ямы для установки железобетонных столбов должна составлять не менее 2 метров.

Перед установкой железобетонные изделия полежат осмотру на предмет отсутствия механических повреждений, сколов и трещин, которые могут послужить причиной их разрушения под воздействием внешних факторов. Столб устанавливается на заранее уплотненный грунт с подушкой, сформированной из песка и щебня. Минимально подушка может быть сформирована в виде песчаной основы с толщиной подсыпки не менее 200 мм. Столбы устанавливаются строго в вертикальном положении по отвесам или другим приборам, позволяющим определить величину отклонения угла от 90 градусов. Железобетонная стойка фиксируется в врабочем положении посредством временных оттяжек. После этого яма заливается строительным раствором и бетонируется. Для подъема, перемещения и установки в рабочее вертикальное положение железобетонных изделий используются подъемные механизмы. Чаще всего это автомобильные краны соответствующие выполняемой работе по своей грузоподъемности.

На завершающем этапе производится монтаж и подключение электрических проводов, траверс, установка изоляторов, осветительных головок и приборов. Траверсы предназначены для крепления проводников линий электропередач, не проводя электрический ток. При этом данные изделия могут иметь различные размеры, в зависимости от того, как много проводов линии им необходимо удерживать.

Проектирование и выбор

В случае возникновения необходимости произвести электрификацию частного участка, подвести напряжение и обеспечить энергоснабжение, необходимо обратиться в проектную компанию, которая имеет в своем распоряжении обученный персонал. По правилам физические лица не имеют права производить монтаж опор линий электропередач и производить монтаж фонарей самостоятельно без надлежащей проектной документации и разрешения. Для осуществления подключения, прокладки линии, установки освещения требуется произвести расчет, в котором учитываются все нюансы топологии ЛЭП, от точки врезки до безопасного расстояния между опорами. Уровень освещенности рассчитывается исходя из высоты столба и мощности лампы светильника. Технические условия монтажа вместе с проектом разрабатывает компания, специалисты которой, Как правило, могут не только разработать документации и установить опоры, но и осуществить подключение. Для этого специалист должны обладать уровнем знаний в области электротехники, иметь надлежащее образование и группы по электробезопасности, соответствующие по категории работ и напряжению.

В ходе проектирования инженера определяют необходимый габарит железобетонных столбов, устанавливают предельную и достаточную для прочной установки величину их заглублений в грунт. В зависимости от топологии линии электропередач и ландшафта, наличия преград на местности, определяется число и тип необходимых опор того или иного вида в соответствии с классификацией.

При сооружении современных ЛЭП в настоящее время чаще всего находят применение я железобетонные стойки марки СВ, которые имеют расчетное значение изгибающего момента 35 и 50 кНм. При наличии особых условий могут задействоваться стойки с дополнительными индексами. Среди наиболее популярных и ходовых изделий такие стойки, как СВ110-5, СВ95-2, СВ164-12, СВ110-3,5, СВ95-3, СВ164-2, СВ105 и многие другие.

Для организации возведения воздушных линий электропередач с рабочим напряжением до 10 кВ находят применение стандартные железобетонные столбы, длина которых составляет 9500, 10500, 11000 и 16400 мм.

Любые отступления от действующих правил устройства электроустановок, правил безопасной эксплуатации электроустановок потребителей в части организации ЛЭП и соблюдения требований безопасности при строительстве и эксплуатации не допустимы и могут привести к авариям, став причиной несчастных случаев.


виды, декорирование, установка своими руками

Существуют элементы строительства, без которых не обходится ни одна постройка – столб. На столбы крепят каркасы заборов, их используют как опоры и несущие материалы в постройки домов. Иными словами, для возведения проекта крайне важно умение выбирать правильный вид опорных свай, материал их изготовления.

Какие столбы для заборов вы считаете более надежными?

ЖелезобетонныеКирпичные

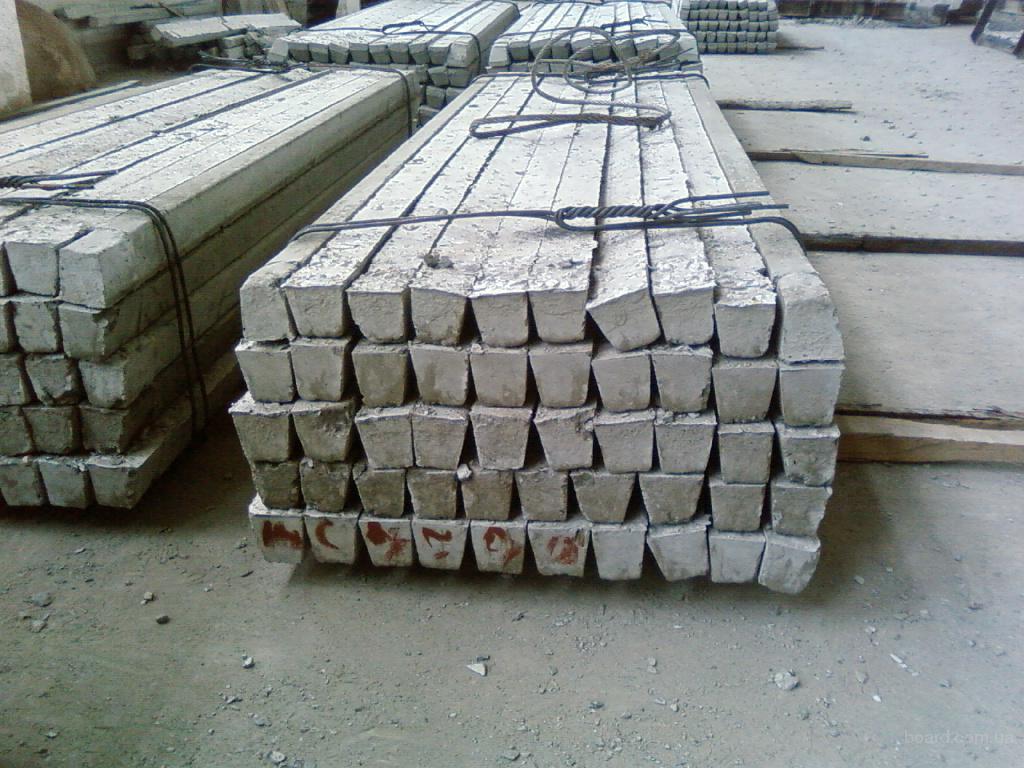

Железобетонный столб – универсальная опора для каркасов. Такие изделия разноплановой формы армируют при помощи металлических прутьев. Благодаря этому материал способен выдерживать мощнейшее давление и не разрушаться при перепадах температур. Чаще такие опоры используют для заборов или линий электропередач.

В статье расскажем о видах железобетонных опор, их характеристиках и методах установки ЖБИ столбиков для изгородей.

Формы опор

Железобетонные столбы для забора создают с одинаковой структурой – фигурные продольные балки из бетона, в которые крепятся железная арматура. Это помогает конструкции не крошиться и стойко переносить физическую деформацию.

Помимо ограды, армированные сваи имеют обширную сферу применения: для проведения освещения, для линий электропередач, для различных коммуникаций и укрепления открытых крыш.

Такие опоры различаются по форме сечения:

  • Круглые столбики. Округлый облик железобетонной конструкции лучше распределяет давление на бетон. Вдобавок они приятно выглядят для глаза.
  • Квадратные или прямоугольные.  Также частый способ отливки железобетонных блоков.
  • Другие фигуры в сечении. Существуют вариации с шестиугольниками и другими очертаниями в поперечнике. Однако, такая экспериментальная структура требует большего армирования, а значит не выгодна производителям.

Для внутренних перекрытий, как правило, используется обычная сталь. Материал не требует обработки, так как его части не выходят за пределы цементного покрытия. Малая впитываемость влаги у бетона надёжно сохранит железные прутья.

Какая форма опор нравится?

КруглаяКвадратная или прямоугольнаяДругая

Преимущества и недостатки

Как и каждое изделие, железобетонные столбы имеют свои положительные и отрицательные стороны. Перечислим основные пункты ниже.

Начнем с плюсов столбов для ограды:

  • Долгая служба железобетонных столбов. Бетон, вкупе с металлом плохо поддаётся влаге, грибкам и другим губительным последствиям. Стоит ли говорить, что материал сложно разрушить или нанести хотя бы мелкие повреждения. Срок службы – минимум 15 лет.
  • Простота конструкции. ЖБИ состоит всего из двух материалов. Возможно, это влияет на повышенное качество конечного продукта – его нельзя испортить.
  • Выдерживает серьезное давление каркаса или предмета опоры.
  • Разнообразие видов. Алгоритм изготовления подразумевает создание армированных сваи многообразных сечений, изгибов.
  • Демократичная цена. В соотношении стоимости и жесткости конструкции, с железобетонными изделиями не сравнится ни одно иное. Железобетонные столбики дешевле металлических балок, но чуть дороже деревянных опор. Со временем такие сваи окупятся больше других изделий.

От плюсов перейдем к отрицательным сторонам:

  1. Малая стойкость к высокому давлению. Бетон – непрочный материал и легко откалывается, бьётся, теряет кусочки. Основная нагрузка опоры приходится на собственный вес.
  2. Необходимость в установке. Нельзя поставить столб из железобетона на землю. Он не будет держаться под собственным весом. Обязательным условием для забора и иных конструкций является вкапывание свай в землю.

Конечно, все недостатки нивелируются колоссальным долгожительством армированных балок, а также стоимостью материалов.

Установка своими руками

Мнение эксперта

Владимир Ульянов

Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

Задать вопрос эксперту

Несмотря на основательность и габариты бетонных опор, они спокойно устанавливаются самостоятельно, без посторонней помощи. Конечно, для этого не следует выбирать массивные, тяжелые сооружения. Обойдитесь узкими железобетонными столбами с пониженным диаметром.

Монтаж железобетонных опор подразумевает установку оных в землю. Здесь нечего бояться: имея парочку инструментов, вы с легкостью справитесь своими руками. Для лишней надежности железобетонные столбики заливаются фундаментом. Размер этого основания прямо пропорционален массивности несущих балок для забора.

Опишем необходимые шаги для монтирования железобетонных сваи в землю:

  1. Подготовка и разметка территории. Заранее рассчитайте количество ям под опорные столбы. Воспользовавшись колышками и веревкой, ровно разметьте территорию будущей ограды.
  2. Выкапывания ямок по проекту. Для формирования отверстий используйте ручной земляной бур. Это позволит в несколько раз ускорить процесс возведения ограждения. Очень важно точно рассчитать глубину и сделать её ровной: после установки вам будет сложно исправить этот недочёт.
  3. Установка столбов. Перед тем как вставить столбы в ямы насыпьте 1-2 сантиметра песчаной подушки для цемента. Отрегулируйте столбы ровно по нивелиру или рейке-уровню.
  4. Заливка цементного раствора. Создайте укрепленный бетонный желоб. Не забудьте протыкать раствор, чтобы не образовывались пустоты внутри.
  5. Работы по окончании. «Спрячьте» забетонированные в земле отверстия.

Монтаж столбов без цемента отличается немногим: просто вставьте столбы в ямы, выровняйте, плотно утрамбуйте землей. Иногда используется специальный грунт для неподвижности земли.

Если не хотите в будущем стать обладателем покосившегося забора или если вы проживаете в сейсмически активном районе, рекомендуем все же устанавливать сваи в фундамент.

Декорирование столбов

Каждому хозяину с забором из железобетонных столбиков хочется украсить неприглядные серые балки и гармонично вписать ограждение в панораму дома. На сегодняшний день декор доступен даже для такой неприметной ограды.

В первую очередь на ум приходит окраска бетона. Сегодня на рынке продаются тысячи красок разных оттенков для раскрашивания бетона. Если вы решили придать цвет своей конструкции, обратите внимания на три варианта:

  • Обыкновенная покраска в цвет секций забора. Это стопроцентное попадание в стиль участка, которое точно не испортит декоративный вид цельного сооружения.
  • Узоры на столбах. Здесь требуется креатив. Имея небольшой опыт в создании рисунков вы с легкостью превратите опору в пышущий куст или развесистое дерево. Проект ограничен исключительно вашей фантазией.

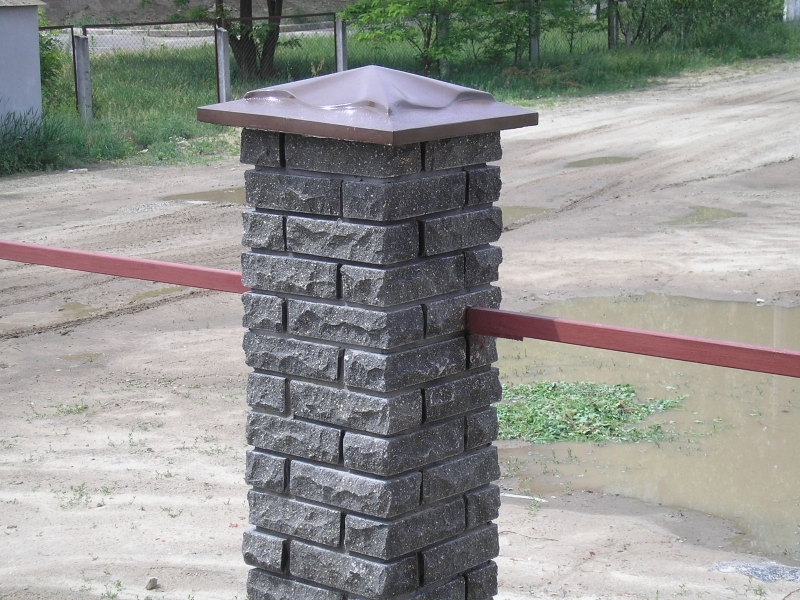

  • Имитация кирпича или камня. Еще один метод декора. В особенности подходит прямоугольным столбикам. С помощью шаблона и лаков железобетонные столбы превращают в кирпичные или каменные. Издалека такой забор невозможно отличить от оригинала.

Популярность приобретают крышки на железобетонные столбы. Они облагораживают готовую изгородь и вдобавок защищают опору от разрушения, не дают влаге проникать в микроструктуру бетона.

При желании придумайте собственный способ декоративного благоустройства опорных балок для ограды. Экспериментируйте, творите, и вы получите гармоничный синтез надежности и приятного внешнего вида.

Калькулятор онлайн

Все расчеты калькулятора примерны, так как параметры материалов могут отличаться.. Для их проверки посоветуйтесь со специалистом.

Предыдущая

Фундамент и столбыКак правильно залить фундамент своими руками под забор, расчет глубины и необходимость гидроизоляции

история появления, применение и установка, преимущества, производство и стоимость

Рассмотрение вопроса начнем, пожалуй, с определения. Достаточно часто железобетонные опоры освещения именуют «электрическими столбами». Такое название распространено в простонародье.

В официальных документах – железобетонные опоры линий электропередач.

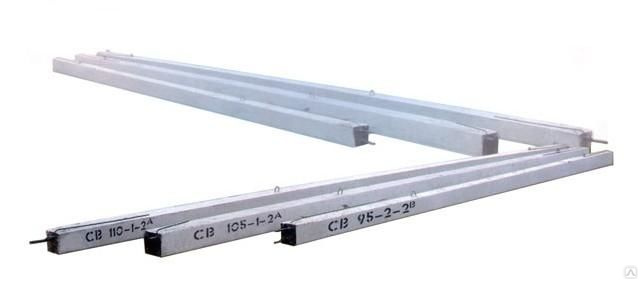

Последующие числовые символы (к примеру, ЛЭП СВ 110, 95) — шифр стойки, который позволяет определить длину бетонного столба. Она указывается в дециметрах.

Аббревиатура СВ расшифровывается, как Вибрированная Стойка. Железобетонная вибрированная стойка является одной из главных составляющих конструкции опор линий электропередач.

Они применяются при протяжке освещения в населенных пунктах и в качестве подкосов в стойках линий электропередач напряжением 0,38 — 35 кВ.

История появления железобетонных опор освещения

Уже более 50 лет ЛЭП в нашей стране держатся на бетонных стойках. Большое распространение железобетонные столбы получили в 50-х годах двадцатого века.

Именно в этот период истории в СССР бурными темпами начался рост электрического сетевого строительства. Каждый год сдавалось не менее 30 тысяч километров новых линий электропередач.

В процентом соотношении эта цифра составляла 20% от всей протяженности действующих в СССР воздушных ЛЭП.

С ростом протяженности линий электропередач увеличивалась нагрузка на опоры. Что привело к необходимости перейти на более прочные основания для линий электропередач. Так появились бетонные стойки освещения.

На данный момент большая часть линий электропередач в нашей стране держится именно на железобетонных опорах.

Железобетонные лестницы – оптимальное решение создания лестничных конструкций в жилом доме или промышленном здании. Благодаря своим свойствам бетонные марши долговечны и просты в эксплуатации.

Необходимо учесть, что весь расчет следует выполнять в рамках одних нормативов. Если уж начали рассчитывать по новому, значит, во всем применяйте данные нового СП. Более подробно о расчете индивидуальных железобетонных балок читайте тут.

Высокая распространенность подобных конструкций определена значительной величиной унификации и типизации, относительной доступностью конструкции. Кроме того, в стране создана обширная производственная база, позволяющая получать качественные опоры ЛЭП.

Еще одним неоспоримым преимуществом железобетонных стоек линий электропередач, перед деревянными и железными стойками, остается их высокая коррозионная устойчивость при эксплуатации в достаточно жестких условиях окружающей среды.

Применение и установка

Бетонные стойки освещения предназначены для протягивания линии электропередач на дальние расстояния.

Опоры способны выдержать максимальную нагрузку, которая определяется, в численном количестве, девятью высоковольтными проводами, четырьмя вещательными проводами и, дополнительно, двумя проводами уличного освещения.

При установке железобетонных опор ЛЭП соблюдаются правила определения расстояния между стойками.

Так бетонные опоры не должны располагаться близко друг к другу исходя из экономических соображений, и не должны находиться далеко друг от друга из-за опасности провисания проводов высокого напряжения и возникающей в связи с этим опасности.

Установке железобетонных стоек линий электропередач предшествует выкладка деталей стойки, требуемых для последующей сборки трассы.

Собранную в горизонтальном положении стойку с применением крана поднимают в требуемое положение и монтируют в цилиндрический котлован. Оставшиеся пустоты заполняют песчано-гравийной смесью.

В подвижных грунтах прочности крепления стойки добиваются путем крепления конструкции ригелями и их монтажом на специальные опорные плиты.

Преимущества бетонных опор освещения

Бетонные стойки освещения обладают целым рядом неоспоримых преимуществ перед другими видами стоек ЛЭП. К ним относится:

Высокая антикоррозийная устойчивость. Бетон намного больше устойчив к влиянию факторов окружающей среды (осадки, перепады температур и химическое воздействие), чем дерево и металл.

Большая прочность. Прочность бетонных стоек гораздо выше, чем деревянных или металлических. Их нередко применяют в тех местах, где такое свойство занимает первостепенное значении.

Безопасность от электрического тока. Бетон – диэлектрический материал. Железобетонные стойки освещения гарантируют безопасность и полную изоляцию токопередающих линии.

Благодаря таким свойствам бетонные опоры остаются самыми востребованными в сфере создания линий электропередач.

Производство и стоимость

Для производства железобетонных стоек линий электропередач, как правило, применяются разные материалы. Всё зависит от назначения и условий эксплуатации данных стоек.

К примеру, центрифугированный бетон используется для производства опор на линии с нагрузкой от 31 до 110 киловольт или протягивания линии уличного освещения.

При установке стоек ЛЭП в сейсмологически опасных районах используются сверхпрочные стойки с увеличенной толщиной стенок (см. Устройство железобетонных буронабивных свай).

Для протяжки линий электропередач в местности с низкими показателями температур применяются стойки, в состав железобетона которых введена естественная химическая составляющая, препятствующая образованию трещин.

Железобетонные стойки изготавливаются в соответствие с ГОСТ. С каждым годом технология производства данных изделий улучшается, тем самым способствуя качественному повышению эксплуатационных свойств бетонных стоек.

При изготовлении применяются стальные прочные сплавы, устойчивые к окислению, что значительно продлевает срок их службы.
Цена железобетонных опор ЛЭП полностью зависит от затрат на их производство.

Исходя из условий эксплуатации и назначения стоек ЛЭП, вы можете выбрать опоры требуемых габаритов и массы.

Производство железобетонных конструкций происходит в несколько этапов. Основные операции: изготовление металлического каркаса, подготовка бетонной смеси, армирование и формирование конструкции, ускоренное твердение.

Блочные фундаменты позволяют возводить сооружения на большинстве типов грунтов вне зависимости от сезонных условий. Кроме того, применение блоков значительно снижает конечную стоимость строительных работ. О бетонных блоках для стен подвалов читайте тут.

Основным свидетельством в пользу доступности и относительной дешевизны стоек линий электропередач служит их повсеместная распространенность: их можно увидеть в каждом крупном и мелком населенном пункте.

Железобетонные стойки долговечны, недороги и допустимы к эксплуатации, практически, во всех условиях.

Мне нравитсяНе нравится

основные характеристики и технология изготовления

Что объединяет железобетонные столбы для забора и опоры линий электропередачи? Из чего и как изготавливаются эти сооружения? На эти и другие вопросы мы ответим в рамках данной статьи.

Достаточно выйти из дому,оглянуться и вы наверняка заметите, что нас окружает множество столбов и прочих сооружений, основной функцией которых является удержание тех или иных коммуникаций, конструкций и т.д.

Сечение шпалерного столба, произведённого из предварительно напряженного железобетона

На фото — ж /б опоры для забора

Столбы применяются с давних пор и на сегодняшний день изготавливаются из различных материалов, которые определяют технические и эксплуатационные качества готового изделия. Наиболее популярным и востребованным материалом для изготовления современных столбов является бетон, армированный металлической арматурой.

Итак, мы подошли к ответу на вопрос, что объединяет различные опоры и столбы. Все эти сооружения относятся к категории ЖБИ (железобетонные изделия). Рассмотрим подробнее их основные характеристики.

Основные характеристики

Формы для производства ЖБИ

Железобетонные опоры – это монолитные сооружения, выполненные из бетона армированного металлическими прутьями или проволокой. К этой категории ЖБИ относится железобетонный столб освещения, опоры ЛЭП,«телефонные» опоры для монтажа слаботочных коммуникаций и т.д.

На фото — опоры ЛЭП тип СК 22

Все эти железобетонные изделия предназначены для монтажа в грунт. В верхней части изделия монтируются кронштейны, предназначенные для монтажа того или иного электротехнического оборудования. Опоры, представленные сегодня на рынке, могут отличаться не только особенностями применения и как следствие габаритами, но и формой.

В данный момент можно заказать железобетонные сооружения с круглой и четырёхугольной формой сечения. Некоторые модификации старых столбов имели сечение в форме шестигранника. От выпуска таких изделий отказались для того чтобы унифицировать форму применяемых кронштейнов.

Преимущества и недостатки

На фото — готовая продукция, сложенная штабелями

Среди преимуществ железобетонных столбов следует отметить следующие качества:

  • простота конструкции;
  • доступная цена, в сравнении со стальными или деревянными аналогами;
  • технологичность изготовления и, как следствие, возможность производства изделий разных конфигураций и типоразмеров;
  • долговечность;
  • устойчивость к возгоранию, в сравнении с деревянными аналогами;
  • биологическая и химическая стойкость;
  • повышенная сопротивляемость динамическим и статическим нагрузкам.

Впрочем, наряду с характерными преимуществами есть один существенный недостаток. Столбы из бетона при большой массе отличает малая прочность. Так, например, прочность этого материала при сжатии примерно в 10 раз ниже прочности стали. В итоге, на железобетон воздействует не столько полезная нагрузка, сколько собственная масса.

Технология изготовления стоек СВ

Промышленная форма для отливки стоек СВ110

Стойка СВ– это электрический железобетонный столб,применяемый в качестве столбов освещения, опор линий электропередач и т.д. Производство этих ЖБИ осуществляется по специальным технологиям на специализированном оборудовании в соответствии с требованиями ГОСТ 23613-79.

Важно: При производстве бетонных столбов с основой из арматуры используются стандартные металлические формы.
Но в соответствии с проектом возможно изготовление образцов, как с предварительным натяжением арматуры, так и с каркасным армированием.

Инструкция изготовления опор СВ включает ряд производственных этапов:

  • Подготавливается арматура, а именно, прут рубится в соответствии с необходимыми типоразмерами. На этом же этапе навиваются спирали контура и подготавливаются петли и стержни контура заземления.
  • Изготавливается бетонная смесь. В ходе этого процесса подготавливаются инертные материалы, цемент, вода и хим. добавки. Подготовленные материалы дозируются и грузятся в бетономешалку.
    Далее составляющие смеси смешиваются в соответствии с технологией и готовая смесь загружается в бетоноукладчик.
  • Подготавливаются формы к проведению формовки к армированию. В ходе этого этапа формы своими руками очищаются от производственного мусора, и вся внутренняя поверхность покрывается слоем смазочного состава. Кроме того, в форму укладываются армирующие спирали.
    В это же время армирующие стержни подвергаются изотермическому нагреву. Затем эти стержни пропускаются сквозь уже уложенную спираль. Спираль растягивается и фиксируется на стержнях. Тут же монтируются торцевые вкладыши и устанавливаются технологические петли.
  • Формуется изделие.

Важно: Это один из наиболее ответственных процессов, так как от качества заливки и уплотнения бетонной смеси зависит прочность и долговечность готового сооружения и если допустить ошибку потребуется резка железобетона алмазными кругами.

На этом этапе смесь из бетоноукладчика по транспортёру направляется в форму. Бетон, залитый в форму,уплотняется посредством глубинного вибратора. Поверхность изделия по окончанию уплотнения разравнивается вручную мастерками и правилом.

  • На следующем этапе свежеотформованные изделия подвергаются изотермической обработке.
    В ходе этого процесса на стенд укладывается укрывной материал. Затем включается система автоматического прогрева стенда,которая самостоятельно контролирует температуру в соответствии с заданными временными параметрами. По окончанию прогревания, укрывной материал снимается и разбирается форма-опалубка.
    На этом же этапе с бетона снимается напряжение,после чего готовое изделие поднимается краном и направляется на складской участок, где укладывается в штабели.
  • Заключительная подготовка ЖБИ — это последний производственный этап, в ходе которого привариваются стержни контура заземления, красятся анкера определяется прочность бетона. По окончанию этих процедур изделие маркируется.

Вывод

Теперь вы знаете, какова инструкция производства различных железобетонных столбов. Надо сказать, что производственные технологии во многом сходны, с тем отличием, что при изготовлении опор ЛЭП к качеству бетона и к свойствам готового изделия применяются более строгие требования, чем при изготовлении столбиков для забора.

Бетонные столбы прочные и долговечные и даже в списанном виде могут послужить в качестве балок при строительстве загородного дома или гаража. Впрочем, в этом случае ЖБИ придется доработать,а потому потребуется алмазное бурение отверстий в бетоне.

Больше полезной и познавательной информации вы сможете найти, посмотрев видео в этой статье.

Бетонный столб для электросетей: установка, монтаж и контроль

Сегодня человечество не представляет существования без электричества. Бесперебойная подача электроэнергии в каждое помещение зависит от грамотной прокладки сетей от подстанции непосредственно к каждому потребителю. Эта цель привела специалистов к изобретению железобетонных электрических столбов. Приспособления прекрасно справляются со своей задачей. Перед началом работ следует посчитать, сколько стоят материалы и сколько времени займет установка.

Недостатки и достоинства

Перед изготовлением электрического столба необходимо учесть достоинства таких опор. К плюсам относят долговечность. Железобетонные электрические столбы могут служить потребителям в течение многих лет. Важно принимать во внимание, что при возведении опор следует использовать высококачественные строительные материалы. Они стоят дороже, но их применение гарантирует каждому бетонному столбу долговечность.

Еще одним плюсом является возможность выбора дизайна. С помощью дополнительных стройматериалов (панели и другие средства) можно оформить опоры из бетона. Кроме того, при монтажных работах специалистам не понадобится дорогостоящая спецтехника. Это позволяет произвести монтаж своими руками и не обращаться к профессионалам.

Сколько недостатков имеют такие опоры? Бетонный столб для электричества имеет лишь один недостаток. Речь идет о закладке фундамента, который необходим для того, чтобы надежно установить железобетонный электрический столб. В противном случае конструкция может упасть.

Вернуться к оглавлению

Применение

  • линии электропередач;
  • освещение улиц электрически;
  • передача электроэнергии.
Вернуться к оглавлению

Установка

При установке электрической бетонной опоры важно соблюдать ряд условий. Прежде всего, строители должны принимать во внимание ландшафт, силу порывов ветра в регионе, плотность потока автомобилей. Также специалистам следует измерять расстояние между железобетонными опорами. Нужно определить, сколько метров насчитывается между каждым столбом. Во время монтажных работ производят тщательную проверку на прочность опор.

Вернуться к оглавлению

Выполнение работ

Для бесперебойной передачи электроэнергии необходимо установить конструкцию, согласно правилам техники безопасности. Для правильного возведения опор строителям стоит придерживаться следующих правил:

  • устанавливать столбы в зависимости от назначения, особенностей местности и прокладки, системы специального оборудования;
  • проделать качественные монтажные работы;
  • закрепить провода на столбах по всем правилам (ПУЭ).

Каждая железобетонная опора устанавливается поэтапно:

  1. Для начала необходима разметка выбранной территории.
  2. Затем специалисты начинают бурение ям под столбы.
  3. После этого можно начинать установку опорных конструкций. Для этого используется спецтехника.
  4. Последний этап – монтаж электропроводов.
Вернуться к оглавлению

Выбор и разметка территории

Бурение ямы под электрические опоры.

Для грамотной установки бетонных конструкций, необходимо придерживаться правил безопасности. В частности, разметка выбранной территории предполагает выбор места возведения опор и определения расстояния непосредственно между столбами.

В расчетах должны учитываться предполагаемые нагрузки, а также особенности конкретной местности и почвы. Разметку стоит проделывать таким образом, чтобы в результате добиться равномерного освещения участков каждым столбом. Специалисты осуществляют установку согласно технологии монтажных работ. При разметке определяют число бетонных столбов и их месторасположение.

Вернуться к оглавлению

Бурение

После завершения разметки специалисты начинают бурение, следуя отмеченным параметрам и учитывая особенности почвы на месте установки. На этом этапе работ используют технику, которая представляет собой буры, помещенные на специальную платформу.

Вернуться к оглавлению

Монтаж столбов из железобетона

Монтаж с помощью манипулятора.

Перед началом работ необходимо перепроверить опорные конструкции на возможное наличие трещин. Их вертикальная выверка осуществляется при помощи специальных уровней и других средств. Для возведения бетонных столбов используют манипулятор. В каждую яму, куда были установлены опорные конструкции, заливают густой цементный раствор. Чтобы придать конструкциям дополнительную устойчивость, специалисты устанавливают подпорки из железобетона или металла.

Вернуться к оглавлению

Контроль над проведением работ

При установке и монтаже опорных конструкций нужно внимательно следить за строгим соблюдением параметров:

  1. Измерение ямы, предназначенной для опор из железобетона. Для надежной установки конструкция яма должна быть глубокой.
  2. Качество материала, из которого изготовлена конструкция. Если арматура будет видна и ее нельзя замазать бетонной смесью, вскоре изделие начнет разрушаться.
  3. Специалисты должны установить в вырытой яме распорки из металла в том месте, где столб соприкасается с грунтом. Зетам работникам следует зацементировать опорную конструкцию высококачественным цементным раствором.
  4. Специалистам необходимо установить конструкции в строго вертикальном положении при помощи специального отвеса.
Вернуться к оглавлению

Прокладка электропроводов

Завершающий этап – прокладка электропроводов.

После завершения установки начинается монтаж металлоконструкций для прикрепления изоляторов. При этом используются хомуты. Также существуют траверсы, которые не предназначаются для передачи тока. Они нужны только для закрепления электропроводов. Их размеры будут зависеть  от числа электропроводов, которые им предстоит удерживать.

Чтобы предотвратить возможную коррозию траверс, необходимо покрыть их специальным средством, которое обеспечит их защиту. Помимо этого специалисты закрепляют крышку, которая защитит их от вредного воздействия окружающей среды. Прокладку завершают монтажными работами электропроводов. При этом рабочим нужно учитывать, что перечисленные выше действия должны осуществлять представители организации, имеющей соответствующее разрешение.

Вернуться к оглавлению

Заключение

Работы над установкой конструкций из железобетона для линий электропередач – ответственный и сложный процесс, предполагающий применение специальной техники. Если работники будут учитывать предписанные правила и технику безопасности, то смогут возвести надежную и прочную конструкцию. Такая опора будет бесперебойно передавать электричество в течение многих лет.

Также важно помнить о том, что монтажные работы работ должны проводить сотрудники организаций, имеющих соответствующий допуск.

Железобетонный столб: характеристики, порядок монтажа

Железобетонный столб в различных модификациях и конфигурациях широко применяется во многих сферах. Главное назначение изделий заключается в удержании коммуникаций и конструкций. В зависимости от сферы применения, монтаж осуществляется с соблюдением установленных правил.

Основные характеристики

Столбы из железобетона — это монолитные конструкции, произведенные из бетонной смеси и армированные проволокой и прутьями. При изготовлении используются стандартные металлические формы, которые обеспечивают производство изделий с минимальными отклонениями в пределах установленных строительных норм.

Столбы для забора и опоры линий электропередач производятся из различных материалов, которые определяют их эксплуатационные и технические параметры. Для производства железобетонных изделий (ЖБИ) применяется бетон и арматура, которая служит каркасом.

Категория железобетонных опор включает в себя столбы освещения, установки линий электропередач, монтаж коммуникаций со слабым током. Эти изделия предназначены для установки в грунт. Верхняя часть конструкции оснащается кронштейнами, на которые крепятся коммуникации.

Изделия, представленные на строительном рынке, долговечны, отличаются сферой применения, габаритами, конфигурацией. Ассортимент продукции включает в себя конструкции с 4-угольной, круглой формой поперечного сечения. С целью унифицирования конфигурации используемых кронштейнов с производства сняты 6-гранные модификации изделий.

Для ограждения частной территории, загородного участка применяются бетонные конструкции, которые характеризуются оптимальным соотношением цены и качества. Применение изделий обеспечивает выполнение работ в короткие сроки. Создание ограждений, отвечающих эстетическим требованиям, обеспечивается путем дизайна элементов. Методом тиснения на опорный материал наносятся рисунки.

На рынке строительных материалов можно приобрести садовые столбики. Компании, занимающиеся производством и продажей ЖБИ, часто изготовляют бетонные столбы для обустройства шпалер.

Возведение многоэтажных зданий предусматривает использование свай. Бетонный столб и его разновидность — колонна, применяются для монтажа опорных конструкций. Благодаря прочности и долговечности изделия широко используются в различных сферах.

Преимущества и недостатки

Технология изготовления строительных элементов, в зависимости от назначения конструкции, предусматривает соблюдение установленных стандартов. Отклонения от норм влекут за собой отрицательные последствия. Преимущества железобетонных столбов включают в себя:

  • простоту конструкции;
  • оптимальную стоимость;
  • стойкость к коррозии;
  • возможность эксплуатации в регионах с сейсмической активностью 9 баллов;
  • срок службы 40-60 лет;
  • долговечность;
  • устойчивость к воздействию огня, перепадам температур, климатическим факторам;
  • сопротивляемость нагрузкам.

Наряду с положительными параметрами железобетонные изделия этого типа имеют низкую прочность. На конструкции воздействует собственная масса. При установке изделий необходимо обустройство надежного фундамента, учет типа грунта. Заливка конструкции требует тщательного уплотнения массы, чтобы при застывании состава не образовывались воздушные раковины и пузыри.

Виды железобетонных столбов

Конструкции для строительства линий электропередач, связи и освещения должны обладать стойкостью к воздействию внешних факторов. Основным элементом изделия является вибрированная или центрифугированные стойки.

Все виды изделий имеют маркировку, которая закреплена ГОСТ. Существует несколько видов классификации опор, в основе которой заложено разделение на типы:

  • промежуточные;
  • анкерные;
  • ответвительные;
  • угловые;
  • переходные;
  • транспозиционные;
  • перекрестные.

По типу конструкции различают многостоечные и портальные изделия. Железобетонные стойки используются в качестве несущих элементов. Металлоконструкции предназначены для крепления оборудования, подвесок, различных деталей опор.

Использование материалов определяет условия пользования изделиями. Важным критерием производства является устойчивость к коррозии, поэтому металл покрывают специальным составом или проводят оцинковку.

Формы столбов

ЖБИ для обустройства коммуникаций изготовляются на промышленном предприятии. Технологией производства предусмотрено использование специальных форм. Для обустройства еврозабора на частной территории применяются каркасные модули. Такие изделия производятся из металла, стеклопластика.

Технология установки

Монтаж опор для электричества при воздушной прокладке электросетей предусматривает:

  • предварительную разметку трассы;
  • бурение скважин под опоры;
  • установку конструкций;
  • закрепление на столбах траверс, кронштейнов, светильников.

Ямы для конструкций закладывают на различную глубину, которая определяется типом линии. При этом форма ямы должна быть удобной для установки опор. При обустройстве ограды лунки закладываются при помощи ручного бура. На дно ямы насыпается гравий, после чего устанавливаются железобетонные изделия.

Основные ошибки при монтаже

Срок службы ограждения зависит от соблюдения технологии установки железобетонных столбов. При обустройстве территории с помощью конструкций этого типа рекомендуется закладывать изделия на одинаковую глубину.

Железобетонные столбики для забора должны быть установлены и закреплены вертикально. Самостоятельный монтаж изделий предусматривает бетонирование. В процессе выполнения работ нужно контролировать, чтобы столбы для забора были расположены на оптимальном расстоянии друг от друга.

Перед тем как забетонировать столбик железобетонный, рекомендуется исследовать почву. После измерений параметров грунта можно начинать бетонирование. Для установки конструкций используют сухой метод, который предусматривает выкапывание ямы. После установки столба проводят засыпку щебнем и песком. Состав уплотняют с помощью воды, тщательно утрамбовывая и выравнивая конструкционный элемент.

Этот способ исключает применение металлических элементов конструкции и допускается, если между столбами небольшое расстояние. Ленточный метод отличается надежностью и длительным сроком эксплуатации ограждения.

Самостоятельное изготовление столбиков

Особенности применения конструкций этого типа позволяют создавать изделия любой конфигурации. Соблюдение технологии производства в кустарных условиях обеспечивает долговечность эксплуатации. В основе качественного производства заложен прочный армирующий каркас, заливка бетонной смеси без образования пузырьков воздуха.

Самодельный столб изготовляется по технологии заливки фундамента с использованием опалубки. За счет находящегося в основе каркаса такое изделие отличается прочностью. Процесс изготовления требует затрат времени. При нарушении технологии столб может иметь дефекты.

Столбы можно возводить на месте монтажа после предварительной подготовки фундамента. Преимущества этого способа заключаются в сокращении материальных затрат. При этом блоки должны иметь высокую прочность, а кладка выполнена строго вертикально.

Варианты декорирования

После заливки столбов и снятия опалубки можно переходить к дизайну конструкции. Для отделки используются различные материалы. Железобетонные столбы можно грунтовать, штукатурить, делать облицовку кирпичом, плиткой.

Бетонные конструкции, используемые при обустройстве ограждения, можно изготавливать в специальной опалубке. Возможен вариант заливки бетонной смесью с одновременной укладкой камня при стенках опалубки. При этом в готовом столбе потребуется оформить стыки между элементами кладки.

Советы и правила по проектированию железобетонных колонн — Руководство по проектированию

🕑 Время чтения: 1 минута

Проектирование железобетонной (ЖБ) колонны выполняется в соответствии с определенными процедурами. Однако необходимо соблюдать некоторые особые правила и требования. Условия обычно связаны с коэффициентом армирования, размером арматурных стержней, расстоянием между стальными стержнями, размером и шагом боковых связей или спиралей, толщиной бетонного покрытия, количеством стальных стержней и размерами колонны.

Требования или спецификации, относящиеся к конструкции колонны RC, обычно предоставляются такими кодами, как ACI 318-19, IS 456 и т. Д.

Советы и правила проектирования железобетонной колонны

1.

Размеры поперечного сечения колонны
  1. Согласно ACI 318-19, ограничение на минимальный размер колонн не налагается, чтобы позволить железобетонные колонны с малым поперечным сечением в легконагруженных конструкциях, таких как малоэтажные жилые и легкие офисные здания.
  2. Существует большая потребность в тщательной обработке, если для колонны используется небольшое поперечное сечение.
  3. Для практических целей желательно, чтобы поперечное сечение колонны было кратным 5 см.

2. Продольные стержни

Продольная арматура — основные стержни в железобетонной колонне. Они имеют квадратную, прямоугольную или круглую форму.

2.1 Минимальный и максимальный коэффициент усиления
  1. Согласно ACI 318-19, раздел 10.6.1, площадь продольной арматуры не должна быть меньше (0,01 * Ag) и не больше (0,08 * Ag). Где «Ag» — это общая площадь поперечного сечения колонны.
  2. Минимальный коэффициент усиления (0,01 * Ag) обеспечивает сопротивление изгибающим моментам, не учтенным в анализе. Это также снижает эффекты ползучести и усадки бетона при длительном сжатии.
  3. Коэффициент армирования выше (0,08 * Ag) экономически и практически нежелателен, так как приводит к скоплению стали, что препятствует правильной укладке и укреплению бетона.
  4. Перегрузка высока в регионах, где необходимо сращивать сталь. Скопление стали может привести к образованию сот в бетоне.
  5. Большинство колонн спроектированы с максимальным коэффициентом армирования (0,04 * Ag). Это значительно снижает вероятность возникновения заторов.
  6. Использование больших стальных стержней может уменьшить скопление стали.
  7. Самыми крупными коммерчески доступными стальными прутками являются № 43 и № 57, в основном производимые в колоннах.
Рисунок 1: Продольные стержни в железобетонной колонне
2.2 Количество продольных стержней

Согласно ACI 318-19, раздел 10.7.3, минимальное количество стержней для бетонных колонн составляет:

  1. Четыре внутри прямоугольных или круглых стяжек.
  2. Шесть заключенных спиралями или для столбцов рам с особым моментом, удерживаемых круговыми обручами.
  3. Три в треугольных связях

Примечание:

  • Для колонн с большими осевыми силами и небольшими моментами продольные стержни должны располагаться более или менее равномерно по периметру.
  • Если изгибающие моменты на колонне велики, большая часть продольных стальных стержней сосредоточена на гранях максимального сжатия или растяжения, то есть на максимальных расстояниях от оси изгиба.
2.3 Толщина бетонного покрытия

Минимальная толщина бетонного покрытия 40 см. Однако может потребоваться его увеличение, если в особых обстоятельствах или когда общие строительные нормы и правила требуют большего бетонного покрытия для противопожарной защиты:

  1. Для литых колонн, постоянно контактирующих с землей, минимальное покрытие составляет 7.5 см.
  2. Для колонн, подверженных атмосферным воздействиям или контакта с землей, и закладных стержней № 19 или больше минимальное бетонное покрытие составляет 5 см.
2.4 Расстояние между продольными стержнями

Расстояние между продольной арматурой колонны должно быть наибольшим из следующих:

  1. 4 см
  2. В 1,5 раза больше диаметра продольного стержня
  3. (4/3) раза больше диаметра максимального размера заполнителя
Рисунок-2: Расстояние в свету между продольной арматурой колонны
2.5 слитков в комплекте
  1. Связанные стержни — это группы параллельных стержней, которые контактируют друг с другом и действуют как единый стержень. Применяется там, где требуется большая концентрация арматуры. Связанные стержни экономят место и уменьшают скопление при укладке и уплотнении бетона.
  2. Максимальное количество стержней в связке — четыре.
  3. Связанные стержни должны быть заключены в поперечную арматуру.
  4. Связанные стержни в элементах сжатия должны быть окружены поперечной арматурой не менее №13 размером.
  5. Стержни крупнее № 36 не должны объединяться в балки.
Рисунок-3: Связанные стержни

3. Поперечные стержни
3.1 Стяжки
  • Стяжки должны быть расположены таким образом, чтобы каждый угол и попеременная продольная балка имели боковую опору, обеспечиваемую углом звена, имеющим угол наклона не более 135 градусов.
  • Поперечные стяжки не должны быть дальше чем 150 мм с каждой стороны от продольных стержней, поддерживаемых по бокам.
  • Стяжки для колонн должны иметь минимальный диаметр 10 мм, чтобы охватить продольные стержни № 32 или меньше, и минимальный диаметр 12 мм для стержней большего диаметра.
Рисунок-4: Как арматура галстука должна поддерживать продольную арматуру в колоннах Рисунок 5: Иллюстрации для пояснения измерений между поперечными опорами колонн
  • Расстояние между стяжками не должно превышать наименьшее из следующих значений:
  1. 48-кратный диаметр стяжки
  2. 16-кратный диаметр продольного стержня
  3. Наименьший размер колонны
Рисунок-6: Расстояние между стяжками в ЖБ-колонне
3.2 круглых индивидуальных галстука

Круглые стяжки следует использовать там, где продольные стержни расположены по периметру круга.

Рисунок 6: Круглая стяжка и ее крепление
3.3 Спирали
  • Для монолитной конструкции длина спирального стержня должна быть не менее 10 стержней.
  • Минимальное расстояние в свету составляет наибольшее 25 мм или (4/3) диаметра заполнителя.
  • Максимальное расстояние в свету 75 мм.
  • 1,5 дополнительных витка спирального стержня должны закрепить спирали на каждом конце.
Рисунок 7: Спиральное крепление

Часто задаваемые вопросы

Каков минимальный размер колонны RC?

Размер колонны не ограничен, чтобы можно было использовать небольшое поперечное сечение бетонной колонны в легконагруженной бетонной конструкции, согласно ACI 318-19. Однако IS 456 определяет минимальный размер колонны 228 мм x 228 мм, содержит стальную арматуру из 4 стержней по 12 мм, поддерживаемых сбоку хомутами диаметром 8 мм на расстоянии 150 мм.

Как рассчитать шаг хомутов в RC-колонне?

Согласно ACI 318-19, расстояние между хомутами в колонне RC не должно превышать наименьшее из следующих значений:
1.48 диаметров галстука.
2. В 16 раз больше диаметра продольного стержня.
3. Наименьший размер колонны.

Каков минимальный диаметр хомутов в RC-колонне?

Минимальный диаметр хомутов составляет 10 мм, чтобы охватить продольный стержень № 32 или меньше, и минимальный диаметр 12 мм для продольных стержней большего размера.

Какое минимальное количество продольных стержней в железобетонных колоннах?

Согласно ACI 318-19, раздел 10.7.3, минимальное количество стержней для бетонных колонн составляет:
1. Четыре в прямоугольных или круглых связях.
2. Шесть обведенных спиралями или для столбцов рам с особым моментом, удерживаемых круговыми обручами.
3. Три в треугольных связях

Каков минимальный интервал / расстояние между вертикальными стержнями в ж / б колоннах?

Расстояние между продольной арматурой колонны должно быть наибольшим из следующих:
1. 4 см
2. 1,5 диаметра продольного стержня
3.(4/3) диаметра максимального размера заполнителя

Подробнее

Какие факторы определяют расстояние между колоннами RCC?

Экономичное проектирование железобетонных колонн для снижения затрат

Как заливать бетон в колонны и стены? [PDF]

Как построить бетонную колонну

Железобетонная колонна — важный тип бетонного элемента в бетонном здании, особенно в многоэтажном.Настоятельно рекомендуется, чтобы в строительном проекте конструкция бетонных колонн имела приоритет перед проектированием других бетонных элементов.

Возможно, вы заметили, что были некоторые бетонные здания, которые рухнули во время их строительства, и это могло произойти из-за несоблюдения проекта или отсутствия надлежащего надзора. Существует множество возможных причин, по которым железобетонные конструкции разрушаются при их строительстве. Поэтому очень важно проверить каждую деталь колонны перед заливкой бетона.Особое внимание следует уделить началу строительства железобетонных колонн.

Рекомендуется нанимать квалифицированный строительный персонал, такой как инженер-строитель, технический инженер, менеджер по строительству, инженер проекта и инженер-строитель, поскольку они являются первыми экспертами, которые могут проверить надежность конструкции здания и, в конечном итоге, его работоспособность. приложение на месте, чтобы обеспечить целостность готового (готового изделия) бетонного элемента.

Квалифицированные бригады также должны выполнять несколько критических задач на стройплощадке, особенно для бетонных колонн.Бригадир, начальник и монтажники должны иметь достаточный опыт, прежде чем они будут уполномочены и выбраны для выполнения работы по строительству вертикальных укреплений, так как это требует высококвалифицированной команды для интерпретации каждой детали структурного плана.

Итак, чтобы получить высококачественную железобетонную колонну, вот 17 шагов, которые необходимо выполнить для строительства бетонной колонны.

1. Проверьте структурный план и установите арматурные стержни. Убедитесь, что соответствующий диаметр стержня, марки стали и расстояние между ними расположены под наклоном согласно плану.

2. Проверьте, какие другие профессии, такие как электрические, сантехнические, сантехнические и механические, должны быть встроены в столбец. Если возможно, установите их перед установкой опалубки. Убедитесь, что проемы других торговых точек полностью защищены и закрыты от влажного бетона во время самой заливки.

3. Проверьте план и установите опалубку, правильно закрепив и закрепив ее с помощью утвержденных принадлежностей и строительных лесов. При необходимости такой профессионал, как инженер по опалубке, должен удостовериться, что установленная опалубка достаточно надежна, чтобы выдерживать нагрузку, создаваемую влажным бетоном и давлением бетононасоса (если будет использоваться насос).

4. Убедитесь, что отвес находится на своем месте с двух смежных сторон. Как инженер или консультант по качеству, вы должны проверить с помощью стальной ленты, параллельна ли линия отвеса колонне, поскольку она будет показывать вертикальность.

5. Проверить координаты. Попросите исследовательскую группу проверить размещение установленных опалубок колонн по отношению к линиям сетки, чтобы избежать отклонений. При необходимости проверьте еще раз.

6. Убедитесь, что установленная опалубка чистая и не содержит цементного молока. Еще раз проверьте, все ли дюбели, электрические, сантехнические и сантехнические устройства были установлены вместе с опалубкой, чтобы избежать сколов и исправлений в дальнейшем.

7. Приготовьте или замесите бетон. Бетон может быть товарным или монолитным. Еще раз проверьте расчетную прочность, необходимую и требуемую для конструкции. Если бетон смешивается на месте, убедитесь, что смеси цемента и заполнителя являются высококачественными, чтобы получить расчетную прочность.

8. Соберите образцы для проверки зрелости. Обычно для испытания на сжатие в течение 7 и 28 дней берутся восемь образцов кубиков или цилиндров, включая запасные части. Убедитесь, что спад и температура соответствуют расчетным.Бетон не должен «освежаться» водой или требовать повторной подделки. В соответствии со спецификациями могут быть добавлены одобренные добавки.

9. Перед заливкой свежего бетона внутренние поверхности опалубки должны быть тщательно увлажнены и очищены от цементного молока и вредных веществ.

10. Для фактического литья непрерывно вводите бетон. Инспектор по качеству должен убедиться, что бетон заливается как можно более гладко и избегает значительной разницы по высоте, которая способствует расслоению заполнителя.При необходимости рекомендуется использовать стальные желоба или переносные желоба из фанеры. Инспектор по качеству должен убедиться, что не используется бетон, который уже затвердел или не соответствует требуемым пределам контроля качества.

11. Бетононасосы перед началом работ необходимо смазать раствором. Объем раствора должен составлять от 1 до 2 кубометров.

12. Бетонная смесь должна быть выгружена в течение 1,5 часов после добавления воды в сухую смесь или после того, как бетон был залит в бетонный завод.

13. Если погодные условия не позволяют проводить текущие работы по бетонированию, необходимо создать соответствующий строительный шов в соответствии со спецификациями и в том месте, где напряжение минимально. Проверьте структурный план и спецификации для справки.

14. По возможности избегайте холодных швов, укладывая бетон слой за слоем, пока бетон остается пластичным.

15. Уберите временный распределитель (если используется) в опалубке, когда бетонирование уже достигло отметки распределителя.

16. Бетон следует утрамбовать механическим вибратором. Использование вибраторов должно быть {ограничено временем, необходимым для уплотнения. Избегайте вибрирующей арматуры и стальной арматуры без всякой причины, если они могут вызывать сегрегацию заполнителя. Предоставьте запасной вибратор на случай поломки, чтобы заливка бетона могла продолжаться.

17. Строго говоря, бетон следует заливать через 1 и 1/2 часа после выхода из бетонного завода (для товарного бетона) и имеет допуск до 2 часов.Для смешивания на месте укладывайте бетон как можно скорее.

После того, как бетон осядет и достигнет своей допустимой прочности в указанный день, можно начинать безопасную зачистку или снятие опалубки. Если после снятия опалубки останется какой-либо дефект, заметные выпуклости или соты, их следует исправить с помощью сколов, шлифовки или любых одобренных инструментов. Для отверждения железобетонной колонны следует использовать одежду из мешковины или любые одобренные аналогичные материалы. Это необходимо для того, чтобы колонна в нужное время обрела расчетную прочность.

Проверяете ли вы арматуру колонны перед заливкой бетона? Чего вы можете посоветовать избежать выпадения бетонной колонны после заливки?
Об авторе
Ноэль

Привет! Добро пожаловать на мой блог. Меня зовут Ноэль Мадес, и я автор сайта qualityengineersguide.com. По профессии я инженер-строитель, но я специализировался и прошел путь в области инженерии качества.Я проработал инженером по качеству в известных компаниях Объединенных Арабских Эмиратов почти одиннадцать лет.

Расчет железобетонных мостовых колонн на прочность и пластичность.

Абстрактные

Методика проектирования железобетонных мостовых колонн и опоры на прочность и пластичность. Расследования охватывают следующие области. Экспериментальное исследование влияния арматурной стали марка и количество ограничивающей стали на поведение напряженно-деформированного состояния представлен замкнутый бетон.Результаты обсуждаются и сравниваются. с теоретическими моделями. Особое внимание уделяется возможности разрушения ограничивающей стали. Обширное экспериментальное исследование пластичных характеристик представлен ассортимент железобетонных колонн. Колонны были подвергается постоянной осевой нагрузке и циклическим боковым смещениям. В Испытательные образцы включали четыре квадратных колонны с приложенной боковой нагрузкой в направлении диагонали поперечного сечения шесть полых круглых колонн с разным соотношением толщины стенки к диаметру и четыре колонны с поперечная арматура из стали марки 380.Имеющаяся сила и пластичность колонн обсуждается и сравнивается с производительностью колонн, испытанных ранее в Кентерберийском университете, и с теоретические прогнозы с использованием монотонной, а также циклической кривизны момента анализы. Основными переменными для сплошных столбцов было влияние двухосный изгиб, использование поперечной стали марки 380 для удержания, и расстояние между поперечными стержнями вдоль оси колонны. В круглые полые колонны не ограничивались на внутренней стороне трубы стены, и основными переменными были влияние уровня осевой нагрузки и толщина стенки.Значение результатов теста столбца, включая результаты других исследований, для проектирования железобетонных колонн для прочности и пластичности обсуждаются и, при необходимости, используются для откалибровать теоретические модели. В частности, влияние циклических нагрузка на ухудшение прочности железобетонных колонн с подчеркиваются высокие осевые нагрузки. Более реалистичные определения идеала прочность на изгиб, сверхпрочность при изгибе и кривизна текучести предлагаются и вместе с набором критериев для конечного предела состояние, используемое для создания расчетных диаграмм для имеющейся прочности и пластичность железобетонных колонн.Циклический момент-кривизна Для этой цели был использован анализ, включающий циклическое напряжение-деформацию модели для бетона и стали с учетом У колонн с высокими осевыми нагрузками наблюдается циклическое ухудшение прочности. Наконец, представлена ​​рациональная пошаговая процедура проектирования, которая упростит задачу рассмотрения большого количества переменные, участвующие в сейсмическом расчете железобетонных колонн как для прочности, так и для пластичности.

Права
Авторские права Франца Августа Зан

Решено: железобетонные столбы используются в …

  1. машиностроение
  2. машиностроение
  3. вопросы и ответы по машиностроению
  4. Стальные железобетонные столбы используются при строительстве больших зданий. Конструкционные …

В строительстве использованы железобетонные столбы. больших зданий. Разрушение конструкции может произойти при высоком температуры из-за пожара из-за размягчения металлического сердечника.Рассмотрим композитный столб толщиной 200 мм, состоящий из центральной стальной сердечник (толщиной 50 мм), зажатый между двумя, толщиной 75 мм бетонные стены. Столб находится при равномерной начальной температуре Ti 27 C и внезапно подвергается воздействию продуктов сгорания при T 900 C, h 40 Вт / м2 K на обеих открытых поверхностях. Температура окружающей среды также 900 C.

Показать расшифровку текста изображения

Ответ эксперта

Учитывая, что железобетонные столбы используются при строительстве больших зданий.2 k / w T_i = 300 k Температура окружающей среды = 1500 k k_3 = 50 w / m v_S = 80посмотреть полный ответПредыдущий вопрос Следующий вопрос

5.130 Стальные железобетонные столбы используются при строительстве больших зданий. Разрушение конструкции может произойти при высоких температурах из-за пожара из-за размягчения металлического сердечника. Рассмотрим композитный столб толщиной 200 мм, состоящий из центральной стальной сердцевины (толщиной 50 мм), зажатой между двумя бетонными стенами толщиной 75 мм. Столб находится при равномерной начальной температуре T.- 27 ° C и внезапно подвергается воздействию продуктов сгорания при Тоо; : 900 ° C, h 40 Вт / м2, K на обеих открытых поверхностях. Температура окружающей среды также составляет 900 ° C. (a) Использование неявного метода конечных разностей с ?? 10 мм и? T-100s, определяют температуру открытой бетонной поверхности и центра стальной пластины при t-10 000 с. Свойства стали: k. — 55 Вт / м-К. o.-7850 кг / м3, и c. — 450 Дж / кг. К. Бетонные свойства: k. 1,4 Вт / м.К, p.2300 кг / м3, c-880 Дж / кг.К и? -0,90. Постройте график максимальной и минимальной температуры бетона вместе с максимальной и минимальной температурами стали в течение 0 sts 10 000 с.(b) Повторите часть (a), но учитывайте тепловое контактное сопротивление R «, 0,20 м2, K / Вт на границе раздела бетон и сталь. (c) При t = 10 000 с пожар тушится, а окружающая среда и окружающая среда температура возвращается к To-Tsur 27 ° C.Используя тот же коэффициент конвективной теплопередачи и излучательной способности, что и в частях (a) и (b), определите максимальную температуру стали и критическое время, в течение которого достигается максимальная температура стали для случаев с и без контактного сопротивления Постройте график температуры поверхности бетона, температуры бетона, прилегающего к стали, и температуры стали в течение 10 000 секунд и 20 000 секунд.

Железобетонные балки, колонны и каркасы: анализ сечений и тонких элементов

Предисловие ix

Глава 1. Расширенное проектирование в предельном состоянии (ULS) 1

1.1. Дизайн в ULS — упрощенный анализ 1

1.1.1. Упрощенная прямоугольная форма — прямоугольное поперечное сечение 1

1.1.2. Упрощенная прямоугольная форма — Т-образное сечение 16

1.1.3. Сравнение конструкции между предельным состоянием по пригодности к эксплуатации и предельным состоянием по пределу 22

1.1.4. Двухосный изгиб прямоугольного сечения 28

1.2. ULS — расширенный анализ 37

1.2.1. Билинейный основной закон для бетона — прямоугольное сечение 37

1.2.2. Материальный закон парабола – прямоугольник для бетона — прямоугольное сечение 44

1.2.3. Т-образное сечение — общее разрешение для билинейных законов или законов парабола – прямоугольник для бетона 53

1.2.4. Т-образное сечение — общие уравнения составного изгиба с нормальными силами 66

1.3. ULS — схема взаимодействия 82

1.3.1. Теоретическая формулировка диаграммы взаимодействия 82

1.3.2. Приближенные формулировки 94

1.3.3. Графические результаты для общих поперечных сечений 98

Глава 2. Элементы, работающие на гибкое сжатие — механика и конструкция 103

2.1. Введение 103

2.2. Методы анализа 103

2.2.1. Общие 103

2.2.2. Требования к анализу второго порядка 105

2.3. Нестабильность элементов и системы 105

2.3.1. Упругая критическая нагрузка и эффективная (продольная) длина 105

2.3.2. Принципы нестабильности системы 110

2.3.3. Неустойчивость бетонной колонны — предельная нагрузка 110

2.4. Воздействие нагрузки первого и второго порядка 112

2.4.1. Глобальные и локальные эффекты второго порядка 112

2.4.2. Отдельные члены 113

2.4.3. Механика рамы — раскосы и раскосы 115

2.4.4.Моментное равновесие в стыках 119

2.5. Формирование максимального момента 120

2.5.1. Максимальный момент первого и второго порядка на одном участке 120

2.5.2. Максимальные моменты первого и второго порядка на разных участках 124

2.5.3. Выражение максимального момента на основе кривизны 136

2.5.4. Пример применения свободной рамы 141

2.6. Локальные и глобальные пределы гибкости 144

2.6.1. Местные, нижние пределы гибкости — общие 144

2.6.2. EC2 — локальные нижние пределы гибкости 148

2.6.3. NS-EC2 — Местные нижние пределы гибкости 150

2.6.4. Сравнение пределов EC2 и NS-EC2 155

2.6.5. Локальная верхняя граница гибкости 156

2.6.6. Глобальный нижний предел гибкости 159

2.7. Влияние деформаций ползучести 163

2.7.1. Общие 163

2.7.2. Влияние на нагрузку и деформационную способность 165

2.7.3. Приблизительный расчет эффектов ползучести 169

2.8. Геометрические дефекты 176

2.8.1. Наклон неровностей 176

2.8.2. Элементы конструкции жесткости 176

2.8.3. Жесткие и изолированные элементы конструкции 180

2.9. Методы анализа упругости 181

2.9.1. Принципы, равновесие и совместимость 181

2.9.2. Равновесие и совместимость на нескольких участках 183

2.9.3. Оптимизация 185

2.10. Практический анализ линейной упругости 187

2.10.1. Допущения жесткости 187

2.10.2. Подход EC2 189

2.10.3. Подход ACI 318 190

2.11. Упрощенные методы анализа и проектирования 191

2.11.1. Общий 191

2.11.2. Упрощенный анализ второго порядка 192

2.11.3. Метод по номинальной жесткости 194

2.11.4. Метод, основанный на номинальной кривизне 200

2.12. Дизайн ULS 204

2.12.1. Упрощенные методы проектирования 204

2.12.2. Альтернативные методы проектирования 205

2.12.3. Пример конструкции — колонна в рамке 207

Глава 3. Примерные методы анализа 213

3.1. Эффективная длина 213

3.1.1. Определение и точный анализ элементов 213

3.1.2. EC2 Эффективная длина изолированных элементов 218

3.1.3. Альтернативные выражения эффективной длины 219

3.1.4. Колонны с балочными ограничителями 222

3.2. Метод средних 227

3.2.1. Общие 227

3.2.2. Метод средств — типовые шаги 227

3.2.3. Применение метода средств 230

3.3. Общее продольное изгибание несвязанных или частично скрепленных систем 236

3.3.1. Общие положения 236

3.3.2. Факторы гибкости 240

3.3.3. Нестабильность системы и «системные» полезные длины 243

3.3.4. Нестабильность частично закрепленной колонны — пример 248

3.3.5. Нестабильность частично скрепленной рамы — пример 251

3.3.6. Деформация несвязанных многоярусных рам 256

3.4. Рассказ сюжета и увеличение момента 262

3.4.1. Общие 262

3.4.2. Частично связанная колонна — пример 264

3.4.3. Частично раскосная рама — пример 266

3.4.4. Прогнозирование с помощью лупы покачивания для кадров с областями единичной кривизны 268

3.4.5. Итерационный метод анализа упругости 271

3.4.6. Глобальные лупы для колебаний и моментов 272

Приложение 1.Метод Кардано 279

A1.1. Введение 279

A1.2. Корни кубической функции — метод разрешения 280

A1.2.1. Каноническая форма 280

A1.2.2. Разрешение — один действительный и два комплексных корня 281

A1.2.3. Разрешение — два действительных корня 283

A1.2.4. Разрешение — три действительных корня 283

A1.3. Корни кубической функции — синтез 285

A1.3.1. Краткое изложение метода Кардано 285

A1.3.2. Разрешение кубического уравнения — пример 286

A1.4. Корни четвертой функции — принцип разрешения 287

Приложение 2. Таблица стальной арматуры 289

Библиография 291

Индекс 305

Определение толщины бетонного покрытия в железобетонной опоре по наблюдению за рассеянным электромагнитным полем

Абстрактные

Электромагнитное поле, рассеянное железобетонной конструкцией, рассчитывается посредством численного моделирования в частотной области и с использованием формулировки рассеянного поля.Бетонный столб, используемый в качестве опорного архитектурного элемента, моделируется как оболочка в виде параллелепипеда из бетонного материала, внутри которого находятся стальные стержни. Чтобы упростить модель, предполагается, что стальные стержни проходят параллельно стыку с воздушной стойкой. Чтобы возбудить модель, принимается линейно-поляризованная плоская волна, падающая нормально по отношению к поверхности столбов. Мы рассматриваем две разные поляризации, чтобы определить наиболее полезную с точки зрения чувствительности к рассеянному полю.Кроме того, предварительная развертка частоты позволяет нам выбрать наиболее подходящую рабочую частоту в зависимости от размеров поперечного сечения колонны, поперечного сечения стальных стержней и бетонного покрытия. Все три компонента рассеянного поля отслеживаются по линии, расположенной непосредственно над воздушной стойкой интерфейса. Электромагнитные свойства материалов, используемых в этом исследовании, представлены в литературе, и, поскольку принят метод частотной области, дальнейшее приближение не требуется.Результаты, полученные для различных значений бетонного покрытия, сравниваются с целью определения зависимости поля рассеянного поля от толщины бетонного покрытия. Учитывая разную толщину бетонного покрытия, мы хотим предоставить электромагнитный метод для получения этого полезного параметра путем наблюдения за рассеянным электромагнитным полем. Одним из практических приложений этого исследования в области гражданского строительства может быть использование методов георадара (GPR) для контроля толщины бетона, отделяющего металлические стержни, встроенные в опору, от внешней поверхности.Правильное расстояние полезно, потому что бетонное покрытие служит защитой от внешних факторов, избегая коррозии стержней, которая может повредить железобетон; он также обеспечивает оптимальную передачу и распределение сил сцепления в стойке. Благодарность Эта работа является вкладом в проект COST Action TU1208 «Применение наземного радиолокатора в гражданском строительстве» (www.GPRadar.eu, www.cost.eu).

Испытания сборных железобетонных столбов

[1] HORÁČEK, Evžen a kol.Руководство по проектированию конструкций стеновых панельных домов, Часть 1. Прага: Исследовательский институт земельного строительства, Прага, 1972 г., на чешском языке.

[2] EN 1992-1-1 изд.2: Еврокод 2: Проектирование бетонных конструкций — Часть 1-1: Общие правила и правила для зданий. Прага: ЖНМЗ, 2011, на чешском языке.

[3] ГОРАЧЕК, Евжен.Стеновые панельные дома — Проектирование несущей конструкции. Praha, SNTL 1977, на чешском языке.

[4] Сертифицированный метод: Методические и технические инструкции по оценке строительных корректировок и вмешательств в несущую конструкцию стеновых панельных домов [онлайн].[цит. 2020-07-01]. DOI: https://mmr.cz/getmedia/322ed361-637a-446f-a48b-76a7b99e95d6/Witzany_TACR-Beta_metodika_nosne_1.pdf.

[5] Дополнительно выполняются проемы в несущих стенах многоэтажных панельных домов [онлайн].[цит. 2020-07-01]. DOI: https://docplayer.cz/

30-2-dodatecne-zrizovani-otvoru-v-nosnych-stenach-vicepodlaznich-panelovych-budov.html.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
