Железобетон нашел повсеместное применение в современном строительстве. Материал характеризуется высокой прочностью, устойчивостью к внешним воздействиям, долговечностью. При возведении зданий из штучных материалов (кирпича, шлакоблока, газобетонных блоков) возникает необходимость перекрытия дверных и оконных проемов.
Для этих целей применяют специальный вид железобетонных изделий — перемычки.
Назначение
Перемычки представляют собой железобетонные балки, опирающиеся на кладку стен и передающие им нагрузку вышележащей над проемом кладки и перекрытий. Конструктивно перемычка состоит из арматурного каркаса и тяжелого бетона. На практике применяются сборные железобетонные изделия заводского производства либо монолитные, изготавливаемые на месте. При этом марки применяемых изделий и площадь их опирания должны определяться расчетом с учетом собранных нагрузок.
Стандарты
Основные параметры сборных изделий определяет ГОСТ «Перемычки железобетонные для зданий с кирпичными стенами». Этот стандарт определяет классификацию, марки, размеры и характеристики. Перемычки подразделяются на:
- ПБ — брусковые, имеющие ширину до 250 мм.
- ПП — плитные, с шириной основания от 250 мм.
- ПГ — балочные, в сечении вырезана четверть.
- ПФ — фасадные, для проемов с четвертью при слое выступающей части кладки от 250 мм.
Для производства стандартных изделий разработан комплект типовой рабочей документации — 1.038.1-1, включающий рабочие чертежи.
Конструкция
Арматурный каркас перемычки обеспечивает ее прочность. Он состоит из продольной и поперечной арматуры. Нормами предусматривается использование как предварительно напрягаемой, так и не напрягаемой арматуры. Диаметр и шаг стержней определяется расчетом либо по типовым проектам.
При заливке перемычек используют тяжелый бетон с плотностью 2200-2500 кг/м куб. Необходимая прочность бетона определяется расчетом, марка по водопроницаемости и морозостойкости — с учетом окружающей среды.
Для подъема в конструкции выполнены строповочные отверстия либо пели, как требует того ГОСТ. Перемычки железобетонные допускается изготавливать с выпусками арматуры для строительства в сейсмоопасных зонах.
Номенклатура серийно выпускаемых перемычек отражена в таблице ГОСТа 948-84. Стандартом предусмотрены брусковые перемычки ПБ длиной от 1030 до 5950 мм с напрягаемой или ненапрягаемой арматурой.
Их сечение разбито на 10 групп — от 125 х 65 (h) мм до 250 х 290 (h) мм.
Плитные перемычки ПП выпускаются длиной от 1160 до 2980 мм с напрягаемой или ненапрягаемой арматурой. Их сечение представлено 10 группами — от 380 х 65 (h) мм до 510 х 220 (h) мм.

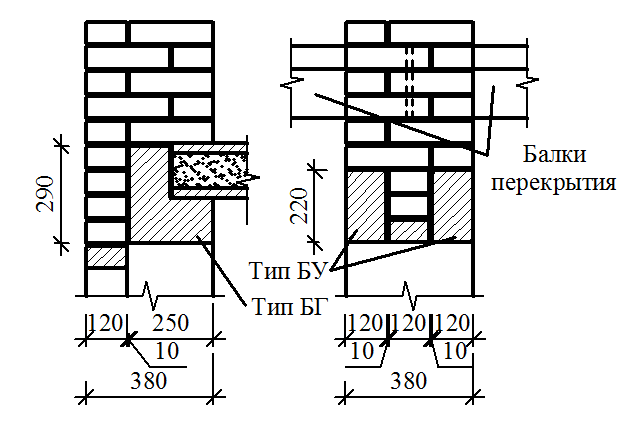

Перемычки балочные с четвертью типа ПГ предусмотрены только с ненапрягаемой арматурой длиной от 1550 до 5960 мм. Возможны 8 вариантов сечения — от 250 х 290 (h) мм до 510 х 440 (h) мм.
Фасадные перемычки ПФ производятся длиной от 770 мм до 4280 мм с сечением восьми групп — от 90 х 90 (h) мм до 290 х 90 (h) мм.
Обозначение
Марки серийных изделий состоят из двух-трех групп и полностью характеризуют железобетонные перемычки: размеры, несущую способность, сечение и проч.
Первая группа начинается с цифры, определяющей сечение (по таблице), буквенное наименование и длину, выраженную в десятках сантиметров. Например, 8ПБ25 — перемычка брусковая, сечение № 8 из таблицы ГОСТа 948-84, длина — 2460 мм.
Во второй группе указана усредненная допустимая нагрузка (кН/м), класс арматуры.
Например, 71-AtV: нагрузка 70,61 кН/м и арматура АТ-V.
Третья группа маркировки содержит сведения о наличии выпусков арматуры, закладных деталей, строповочных петель, а также различные характеристики, зависящие от внешних условий.
В дополнительной маркировке используются символы:
- «а» — анкерные выпуски арматуры для установки балконных плит;
- «п» — строповочные петли;
- «С» — для сейсмически опасных районов свыше 7 баллов;
- «П» — бетон повышенной плотности, либо «О» — особоплотный.
Полная маркировка перемычек железобетонных может выглядеть так:
10ПБ21-27-ап — брусковая перемычка размером 2070 мм, сечением номер 10, допустимая нагрузка 27,26 кН/м, со строповочными петлями и анкерными выпусками арматуры для монтажа балконных плит.
Утепление
Наружные стены дома должны обеспечивать предусмотренный нормами уровень тепловой защиты. Этот уровень характеризуется величиной сопротивления теплопередачи. Чем она больше, тем выше тепловая защита здания и, соответственно, ниже расход тепла и платы за отопление.
К сожалению, железобетон — прекрасный проводник тепла. Перемычки образуют на глади стен теплопроводные включения — мостики холода. Они приводят не только к дополнительным потерям тепла, но и в ряде случаев к выпадению росы. Чтобы избежать этого отрицательного эффекта, необходимо утеплять перемычки. Если здание имеет дополнительное утепление по системе вентилируемого фасада либо по «мокрой технологии» — вопросов не возникает. Но если наружные стены не требуют дополнительного утепления, то перемычки устанавливают с отступом от наружной поверхности стены. В этот отступ монтируют вкладыш из эффективного утеплителя (например, каменной ваты) и закрывают штукатуркой или иным отделочным материалом под плоскость стены.
Выбор марки перемычки
Для правильного выбора марки перемычки, помимо назначения, необходимо определиться с несущей способностью. Допустимая нагрузка изделия каждой марки указана в ГОСТе «Перемычки железобетонные». Выполнив сбор нагрузок и определившись с длиной пролета, можно воспользоваться таблицами серии 1.

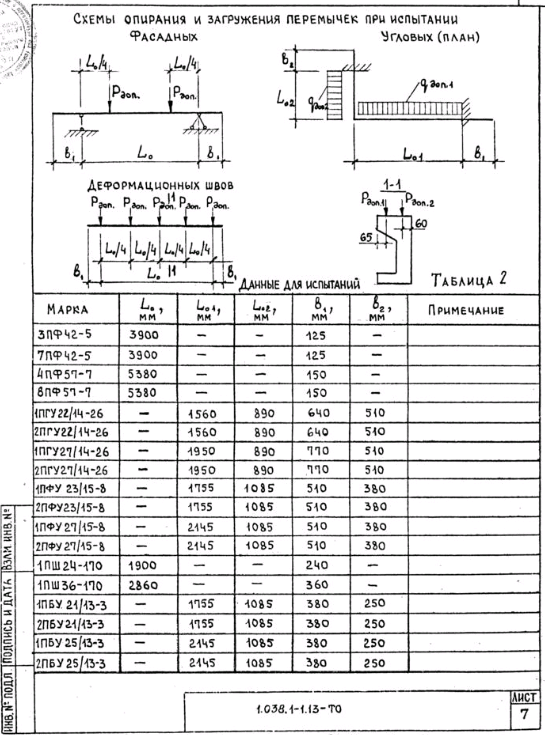

038.1-1, где каждой марке сопоставлены: расчетный пролет, длина опирания и нагрузки. Выбирая железобетонные перемычки, размеры и сечения, необходимо учитывать и сейсмоопасность района строительства.
Расчет перемычки
Перемычка является несущей конструкцией здания, и ее расчетом должен заниматься специалист, имеющий соответствующее образование и опыт работы. Тем не менее для небольших проектов можно самостоятельно подобрать железобетонные перемычки. Размеры изделий определяют, руководствуясь СНиП «Каменные конструкции». Надо подсчитать высоту кладки над перемычкой и сравнить ее с расчетным пролетом перемычки. Если высота кладки больше расчетного пролета, то несущая перемычка не нужна. Объяснить это просто: при определенной высоте стене над проемом достаточно собственной несущей способности, помощь перемычки ей тогда не нужна. Зная удельный вес кладки, легко определить марку перемычки. Значения удельного веса наиболее популярных кладочных материалов приведены ниже:
- кирпичная кладка — 1400-1900 кг/м куб. ;
- пенобетонные блоки — 900-1400 кг/м куб.;
- газобетонные блоки — 400-1200 кг/м куб.
;Необходимо учитывать плотность кладочного материала конкретного завода-изготовителя.
Монтаж перемычек

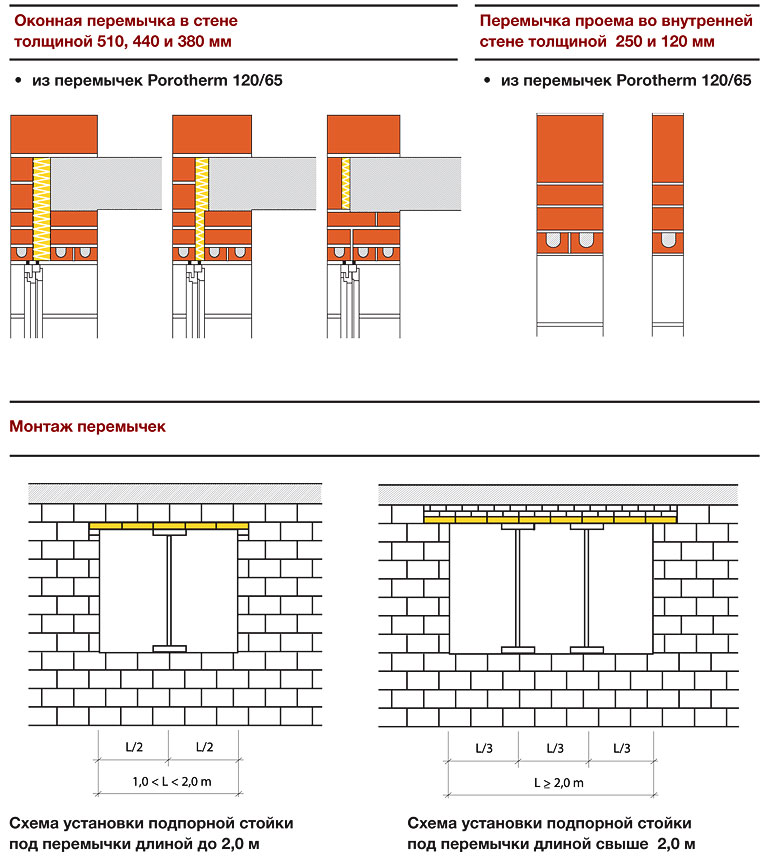

Ненесущие перемычки дверных и оконных проемов с пролетом до двух метров допускается укладывать вручную, свыше двух метров — с применением грузоподъемных механизмов. Глубина опирания принимается по серии, но обычно не менее 200 мм в перегородках и не менее 250 мм в стенах. Опорные площадки проверяются по уровню.
Перемычки железобетонные для кирпичных стен должны устанавливаться на кладку, дополнительно армированную сетками. Для заполнения всей толщины стен перемычки устанавливают пакетом по несколько штук. Крайние изделия не должны выступать за плоскости стен. При установке перемычек следует соблюдать их проектную ориентацию. Нельзя подгонять перемычки по длине подрезкой, т. к. их армирование неравномерно и рассчитано на длину пролета, указанную в марке изделия.
Самостоятельное изготовление перемычек
В случае, когда нет возможности доставить готовые железобетонные изделия на строительную площадку, их можно изготовить непосредственно на месте.
Предварительно необходимо изготовить из пиломатериалов опалубку соответствующего размера. Удобно, если опалубка будет рассчитана на изготовление нескольких изделий одновременно. Из арматуры изготавливают каркас, продольную используют диаметром 12-14 мм, поперечную — 4-6 мм. Для продольного армирования стержни устанавливают в два уровня, поперечную арматуру устанавливают с шагом 3/4 высоты изделия. На длине в 1/6 длины пролета от зоны опирания шаг поперечной арматуры уменьшают. Для крупногабаритных перемычек необходимо заложить монтажные петли. При изготовлении каркаса используют сварку либо вязальную проволоку.
Собранный каркас устанавливают в опалубку. Для создания защитного слоя бетона арматуру приподнимают, используя для этого пластиковые подставки типа «стойка» или «стульчик». Затем опалубку заливают тяжелым бетоном с последующим уплотнением вибрированием.
После заливки перемычки железобетонные дверные и оконные необходимо выдержать не меньше 24 дней для затвердевания.
Производство перемычек в пролете
В частном домостроении довольно часто железобетонные перемычки для проемов могут быть изготовлены на месте. Такой способ не очень технологичен, но при нем отпадает надобность в подъеме и установке, что весьма удобно при отсутствии грузоподъемных механизмов. При отливке непосредственно на стене возможно изготовить арочные железобетонные перемычки.
Размеры такой конструкции определяются по индивидуальному проекту. Перед отливкой перемычки кладка стен доводится до требуемой отметки. Опорные площадки проверяются по уровню и выравниваются подбетонкой. Из пиломатериалов в проеме монтируется опалубка. Нижняя часть опалубки выполняется из достаточно толстой доски и усиливается подпорками. Шаг и сечение подпорок выбирается в соответствии с длиной пролета и весом перемычки, принимая плотность тяжелого бетона 2500 кг/м куб. Подпорки фиксируются между собой и к конструкции стен.
Перемычки оконные железобетонные требуют в конструкции опалубки четверть для установки оконного блока.
Зачастую при строительстве дома из блоков поставщики кладочного материала производят специальные U-образные блоки. Они укладываются на подпорку в проеме и выполняют функции несъемной опалубки. Такие элементы имеют толщину рядовых блоков в кладке и не выделяют перемычку на глади стены.
В опалубке монтируется арматурный каркас, монтажные петли в данном случае не нужны. После чего опалубку заливают тяжелым бетоном, уплотняя его вибротрамбованием. Залитую перемычку оставляют на 24 дня, после чего опалубку демонтируют.
Руководство по строительству | Перемычки
Перемычки Контурные
Назначение перемычек состоит в том, чтобы нести кладку над проемом в стене и передавать нагрузку на стену по обе стороны от проема. Над дверями и окнами необходимо использовать перемычки, так как рамы сами по себе не способны нести нагрузку.
Высокое напряжение в кирпичной кладке может быть вызвано узкими простенками между проемами, ширину этих простенков необходимо контролировать.
Дополнительную информацию и рекомендации см. в Техническом руководящем документе А Строительных норм и правил. В случаях, когда пролет перемычки превышает 3 м, может потребоваться проектирование инженером. Используемый инженер должен иметь квалификацию по результатам экзамена, заниматься частной практикой и иметь страховку профессиональной ответственности.
Два наиболее распространенных типа перемычек:
1) Перемычки из штампованного металла.
2) Сборные композитные перемычки
Штампованные металлические перемычки и детали подшипников
В отношении защиты от коррозии, торцевой опоры, нагрузки, проникновения воды, грузоподъемности, огнестойкости и термических свойств соблюдаются инструкции изготовителя, изложенные в соответствующих При установке необходимо соблюдать сертификат соглашения.
Показаны типичные минимальные требования к подшипникам и DPC.
Diagram C1 — Typical pressed metal lintel detail
Diagram C2 — Typical pressed metal lintel — span is less than 2.
25m
Diagram C3 — Typical pressed metal lintel — span is greater более 2,25 м
Необходимо проверить требования производителя в отношении состояния подшипников. Сливные отверстия должны быть предусмотрены на расстоянии 450 мм от центра, где внешняя створка представляет собой кирпичную кладку или облицованный бетон.
Закрытие полостей
Барьеры полостей должны быть предусмотрены для противопожарной защиты вокруг отверстий в полых стенах в соответствии со следующим:
- В верхней части наружной полой стены (каменной или каркасной конструкции), включая любую фронтонную стену.
- Вертикально на стыке разделительной стены и любой такой стены с наружной полой стеной (см. схему 12 TGD B, см. раздел H этого приложения).
- Над ограждениями к защищенной лестнице (см. Схему 11 ТГД Б, см. Раздел Н настоящего приложения).
- Вокруг всех проемов (окна, двери, форточки, служебные ящики и т. д.) в рамной конструкции.
д.) в рамной конструкции.Там, где разделительная стена соединяется с внешней стеной, стык должен быть оснащен барьером для полостей в соответствии со схемой 12 Технического руководства B 2017 или, при отсутствии полостей, поддерживать огнестойкость разделительной стены или, в случае систем наружной изоляции противопожарная перегородка в пределах изоляции в плоскости разделяющей стены.

Примечание:
Информация, показанная ниже, относится к отдельно стоящим домам.
Диаграмма C4 — Типичные детали закрытия полости — металлическая перемешка ближе
Диаграмма C5 — Типичная полость закрытия.
Диаграмма C7 – Типовые детали закрытия полости – cill
Композитные перемычки
Краткое описание
При проектировании и изготовлении композитных перемычек из предварительно напряженных железобетонных перемычек, действующих вместе с монолитным блоком или монолитным бетоном, следует руководствоваться приведенными ниже рекомендациями.
В композитной перемычке предварительно напряженная перемычка работает с зоной кладки или монолитного бетона, уложенной сверху для обеспечения поддержки. Предварительно напряженная перемычка, как и сталь в усиленной балке, сопротивляется растягивающей силе, в то время как блочная конструкция сопротивляется сжимающей силе.
Отсюда и термины «композитная перемычка», «компрессионная кладка» и «компрессионная зона».
Следует отметить, что считается, что перемычка не обладает прочностью до возведения над ней кладки из блоков или монолитного бетона.
Таблица C1 – Типовая спецификация предварительно напряженной перемычки
Диаграмма C8 – Измерение пролетов крыши и пола для определения нагрузок на пол и крышу
Требования и материалы стен
Перемычки должны изготавливаться в соответствии с И.С. EN 845-2 2003 + A1 2013 Спецификация для вспомогательных компонентов для кирпичной кладки – Часть 2: Перемычки.
Стеновые материалы
Бетонные блоки: Должны соответствовать I.S. EN 771-3: 2011 +A1 2015 Спецификация для блоков каменной кладки Часть 3: Блоки каменной кладки из заполнителя (плотные и легкие заполнители).
Раствор: Должен соответствовать I.S. EN 998-2: Спецификация 2016 на раствор для кладки. Часть 2: Раствор для кладки. 1:1:6 Цемент/известь/песок или 1:6 Цемент/песок (с пластификатором). 9.
Опора перемычки
Подшипник 150 мм требуется, если пролет перемычки менее 1,5 м; При пролете перемычки от 1,5 до 3 м требуется 200 мм.
Подстилка для перемычек
На опорах замажьте перемычки раствором и, где возможно, соорудите перемычки так, чтобы они опирались на полные, сплошные блоки.
Подпирание во время строительства
До тех пор, пока кладка или бетон над перемычкой не созреют, перемычку необходимо подпирать с интервалом не более 1,2 м.
Перемычки должны быть закреплены на расстоянии 1,2 м от центра (максимум) до тех пор, пока композитная кладка или бетон не созреют.
Заполнение раствором швов
Убедитесь, что все вертикальные и горизонтальные швы в кладке в области композитной перемычки полностью заполнены. В композитных перемычках засыпка ракушек не допускается.
Укладка монолитного бетона
При укладке монолитного бетона в водонепроницаемую опалубку убедитесь, что опалубка смачивается перед укладкой бетона, а также что удобоукладываемость смеси позволяет бетону полностью уплотняться и вибрировать .
Стены из пустотелых блоков толщиной 215 мм
В области кладки композитных материалов необходимо использовать полнотелые блоки.
Подвески для балок, DPC и т.д.
В зоне комбинированного действия никакие нагрузки не должны создаваться балками перекрытий, подвесками для балок, DPC или любыми другими вспомогательными компонентами.
ЦОД следует строить вне зоны сжатия.
Схема C9 – Типовая установка ЦОД вокруг перемычек
Полые стены
Во избежание мостика холода каждый лист пустотелой стены должен быть на отдельной перемычке. В зоне составного действия предусмотреть анкеры на расстоянии 225 мм по вертикали.
ВАЖНОЕ ПРИМЕЧАНИЕ
В пределах зоны сжатия в ряду кладки никогда не оставляйте и не вырезайте отверстия для коммуникаций над предварительно напряженной перемычкой.
Допущения относительно расчета и нагрузки
Нагрузки на деревянный пол
Следующие рекомендации по проектированию применимы для жилых домов с деревянными полами до 3-х этажей.
ПРИМЕЧАНИЕ. Это руководство не распространяется на перемычки, поддерживающие бетонные перекрытия.
Расчетные таблицы допущений
При подготовке расчетных таблиц, подробно описанных в этом разделе, были сделаны следующие допущения:
Нагрузки на деревянный пол без перегородок
92Приложенная нагрузка на пол на перемычке
Таблица C2 – Приложенная нагрузка на пол на перемычке
Приложенная нагрузка в приведенной выше таблице рассчитывается как общая нагрузка на пол, умноженная на половину пролета пола.
Нагрузки на скатную крышу
Следующие рекомендации по проектированию применимы для крыш домов простой планировки с деревянными полами высотой до 3 этажей.
Конструкция крыши
Деревянные фермы используются в современном строительстве крыш для распределения нагрузки с крыши на несущие стены. В таблице ниже указаны нагрузки на крышу, которые должны быть приложены в этих ситуациях. В традиционных крышах используются стойки и прогоны для распределения части нагрузки на внутренние стены. В подобных случаях уменьшите нагрузки, указанные в таблице ниже, на треть.
Примечание: При отсутствии прогонов нельзя делать уменьшение.
Таблица C3 – Прикладываемая нагрузка на перемычку – с уклоном до 45 градусов
Приложенная нагрузка в приведенной выше таблице рассчитывается как соответствующая нагрузка на крышу, умноженная на половину пролета крыши.
Допущения, сделанные при оценке постоянных и остаточных нагрузок в конструкции крыши:
Постоянная нагрузка на откос
Бетонная черепичная крыша – собственный вес: 0,68 кН/м^2; 92.
Композитные полосы кладон в стенах полости
Таблица C4 — Композитные полосы кладки в стенах полости
Стена C10 — Типичный голов окон — Masonry Lintels in Cavity Walls 8888888
Схема C11 — Типичная деталь оконного проема — первый этаж — каменные перемычки в пустотелых стенах
Кладочные композитные перемычки в стенах толщиной 215 мм
Таблица C5 — Композитные полосы кладки в 215 мм стенах
Диаграмма C12 — Типичная деталь головки окон — первое место — кладовая пертычки в 215 мм стенах
диаг. первый этаж – каменные перемычки в стенах толщиной 215 мм
Перемычки из монолитного бетона в пустотелых стенах
Таблица C6 – Композитные перемычки из монолитного бетона в пустотелых стенах
Диаграмма C14 — Типичная деталь оконного проема — цокольный этаж — монолитные бетонные перемычки в пустотелых стенах
Бетонные композитные линтели на месте в 215 -мм стенах
Таблица C7 — Композитные полосы бетона in -situ в 215 мм стенах
Diagram C16 — Типичное окно.
монолитные бетонные перемычки в стенах толщиной 215 мм
Диаграмма C17 – Типичная деталь оконного проема – первый этаж – монолитные бетонные перемычки в стенах толщиной 215 мм
Конструкция мансардной крыши нагрузки, а также нагрузки на крышу; нагрузки на пол также должны включать нагрузки на перегородки, где это уместно. Мансардная крыша относится к конструкции крыши, где пространство крыши используется как жилое пространство.
Рассчитайте дополнительную нагрузку, воздействующую на пол слухового окна, используя Таблицу C2, затем добавьте ее к нагрузке на крышу (которая взята из Таблицы C3) и используйте сумму двух значений для расчета необходимой глубины композитной перемычки.
Для мансардных крыш уменьшение для конструкции разрезной крыши в Таблице C3 не допускается.
*Диаграмма C18 — Детали размеров пролетов крыши и пола — конструкция слухового окна *
Важное примечание:
В зоне составных работ используйте только сплошные бетонные блоки или кирпич.
В зоне составного действия никакие нагрузки не должны создаваться балками перекрытий, подвесками балок, ДПК или любыми другими вспомогательными элементами. ЦОД следует строить вне зоны сжатия.
Таблица C4A – Композитные перемычки из кирпичной кладки в пустотелых стенах
Перемычки из монолитного железобетона
Используйте Таблицу C8 в любой ситуации, когда используются монолитные железобетонные перемычки. Таблица C8 дает рекомендации относительно рабочего диапазона.
Таблица C8 — Монолитые железобетонные перемычки
Диаграмма C19 — Монолитные железобетонные перемычки
Металлические опорные уголки для внешней створки
Используйте Таблицу C9 для руководства, когда металлические уголки используются для поддержки внешней створки. Таблица C9 дает рекомендации по используемым размерам рабочего пролета и угла.
Таблица C9 – Металлические опорные уголки для внешней створки
Металлические перемычки из нержавеющей или оцинкованной стали могут использоваться в соответствии с рекомендациями производителя в отношении нагрузки и пролета.
Диаграмма C20 — Металлические опорные уголки для внешней створки
