Железобетонные перемычки гост: Перемычки брусковые по ГОСТ 948-2016

2ПБ 19-3 (ГОСТ 948-84) по стандарту: ГОСТ 948-84

увеличить изображение

Стандарт изготовления изделия: ГОСТ 948-84

Перемычки брусковые 2ПБ 19-3 (ГОСТ 948-84) являютяся специальными элементами для перекрытия в жилых зданий или технических сооружений из кирпича различных проемов. Благодаря 2ПБ 19-3 (ГОСТ 948-84) в такие проемы можно вставлять двери и окна без последствий обрушения конструкции. Железобетонные бруски используют при обустройстве ненесущих стен с целью создания надежных и долговечных конструкций.

Железобетонные элементы 2ПБ 19-3 (ГОСТ 948-84) имеют специальные монтажные петли, что существенно облегчает их монтаж на объект. Прочность сооружения достигается путем воспринятия основных нагрузок на перемычки от вышерасположенных стен и прочих элементов, гарантируя тем самым надежность всего строения. Стоит отметить, что это абсолютно негорючие и экологически чистые изделия, поэтому применение в жилых домах полностью безопасно и экономически оправдано.

1.Варианты написания маркировки.

Данные железобетонные брусковые перемычки 2ПБ 19-3 (ГОСТ 948-84) маркируют согласно ГОСТ 948-84, согласно которому указывают порядковый номер группы, тип изделия и его размерные ряды. Марка может быть написана разными вариантами:

1. 2ПБ 19-3;

2. 2ПБ 19-3 п.

2.Основная сфера применения.

Брусковые перемычки 2ПБ 19-3 (ГОСТ 948-84) применяют в гражданском и административном строительстве при обустройстве оконных и дверных проемов размером от 1,2 до 2, 8 метров. Стены из кирпича для данной марки перемычек должны иметь толщину не более 65 см. Перемычка рассчитана на то, чтобы воспринимать вес от вышерасположенных стен, кровельной конструкции, а также на нагрузки от собственного веса.

Железобетонные изделия рассчитываются также на работу под статическими и динамическими нагрузками при изгибающих и сжимающих деформациях. На перемычки 2ПБ 19-3 (ГОСТ 948-84) опирание перекрытий не предусмотрено, при этом расчетная нагрузка составляет 400 кгс/м (данная нагрузка не рассчитана на работу в конструкции несущих стен). Таким образом, брусковая перемычка – это основная опора, используемая для укрепления стен в оконных и дверных проемах. При укладке брусков все швы заполняют цементным раствором.

Железобетонные элементы 2ПБ 19-3 (ГОСТ 948-84) могут быть использованы в различных агрессивных средах. За счет того, что данные изделия изготовлены из армированного железобетона, их можно применять в условиях воздействия агрессивной среды, как сильный ветер, низкие температуры, а также с расчетной сейсмоактивностью до 7 баллов по шкале Рихтера.

3.Обозначение маркировки изделий.

Условная маркировка

брусковой перемычки 2ПБ 19-3 (ГОСТ 948-84) производится согласно ГОСТ 948-84 и включают обозначение, по которому можно определить тип изделия и его основные размерные группы, а также технические характеристики и основное предназначение.

Расшифровка 2ПБ 19-3 (ГОСТ 948-84) включает в себя:

1. 2 – порядковый номер поперечного сечения бруска;

2. ПБ – перемычка брусковая;

3. 19 – размерная группа, расчетная длина, в дм.;

4. 3 – расчетная нагрузка в кн/м. В маркировке указывается с округлением до целого числа, для удобства написания;

5. Дополнительно могут быть указаны следующие параметры: «П» – наличие строповочных петель в изделии; «А» – анкерные выпуски, для крепления балконов; геометрический объем одного изделия – 0,0326 , объем бетона- 0,032 .

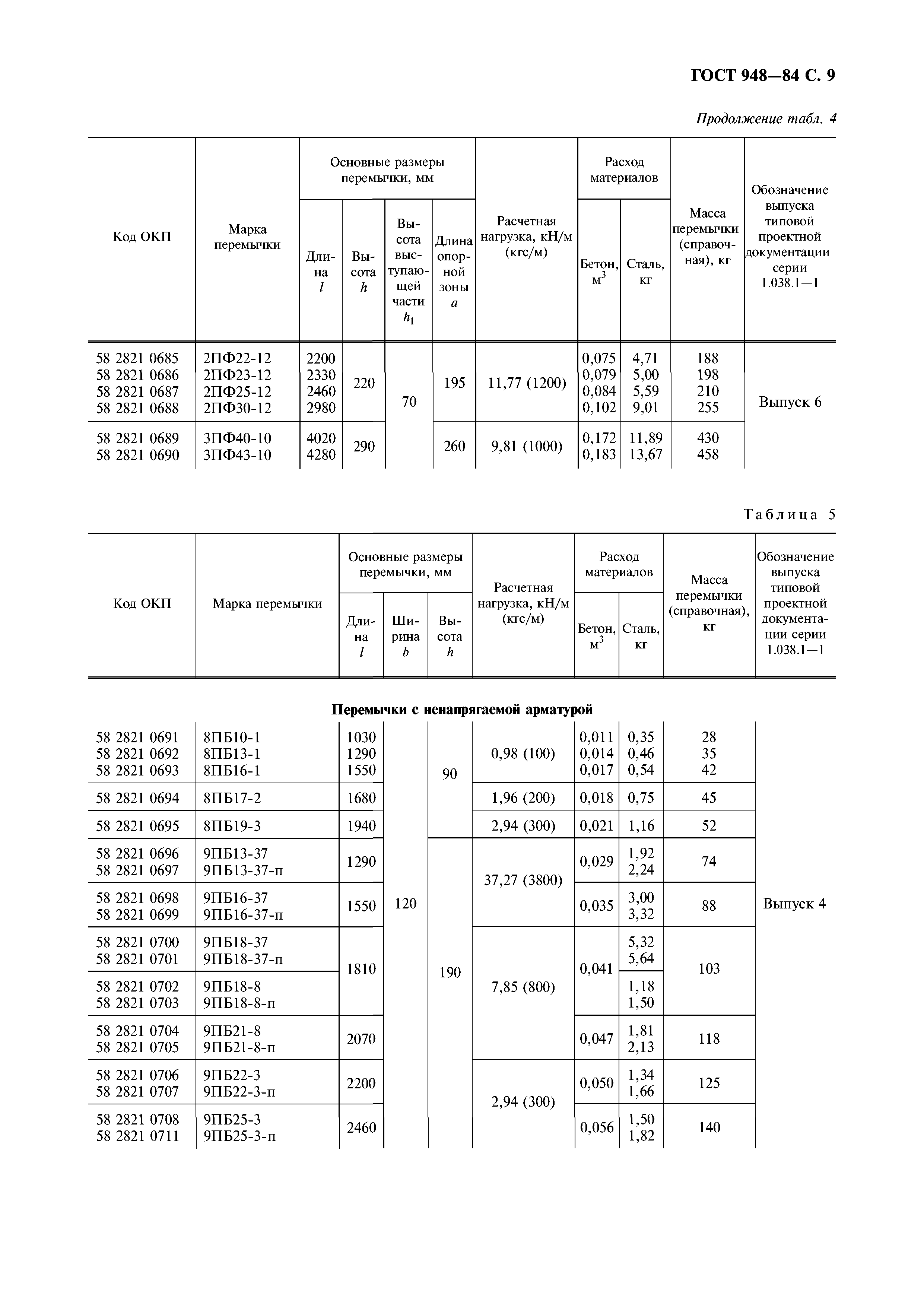

Перемычки 2ПБ 19-3 (ГОСТ 948-84) имеет следующие габаритные размеры – 1940х120х140 , где соответственно указаны длина или номинальная высота изделия, ширина и высота (сечение прямоугольное). Маркировку наносят на боковые грани специальной краской и дополнительно указывают дату изготовления партии и массу изделия (

81).

4.Материалы для изготовления и основные характеристики.

Основными материалами для изготовления брусковых перемычек 2ПБ 19-3 (ГОСТ 948-84) являются тяжелые бетоны. За счет высоких марок достигается большая прочность готовых изделий. Так, используют бетон марки М200 с классом по прочности на сжатие не менее чем В15. Данные материалы характеризуются также высокой морозостойкостью (используются марки на 150 циклов замораживания-размораживания) и определенной водонепроницаемостью – марка W2, изделие воздействию водной среды, как правило, не подвергается. Плотность такого бетона составляет порядка 2200-2500 кг/м3. Бетонная брусковая перемычка относится к разряду несгораемых конструкций, которые имеют предел огнестойкости в 1 час.

Армируют железобетонные бруски 2ПБ 19-3 (ГОСТ 948-84) горячекатаной или предварительно напряженной арматурой класса АIII диаметром 12 мм. Для этого изготавливается стальной каркас тип КР22 контактно-точечной сваркой. Это позволяет достичь примерно 70% нормируемой прочности бетона для изготовления железобетонных перемычек. Для удобства монтажа бруски имеют закладные детали или строповочные отверстия. Все элементы проходят антикоррозионную обработку.

5.Хранение и транспортировка.

Транспортировка перемычек 2ПБ 19-3 (ГОСТ 948-84) производится при помощи спецтранспорта в контейнерах в уложенном горизонтальном положении. Во избежание растрескивания брусков, их прокладывают деревянными досками. Хранят изделия в штабелях высотой до 2,5 метров. Прокладочный материал укладывается по концам перемычек.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Перемычка [всестороннее исследование типов перемычек]

Перемычка, предназначенная для поддержки проема в стене, когда между проемом в стене и балкой перекрытия должна быть построена заполняющая стена. В дополнение к этому есть и другие причины наличия перемычек, и они подробно обсуждаются в последней части этой статьи.

Что такое перемычка?

Это структурный элемент?

Ответ: Да/Нет

Основными элементами конструкции являются колонны, балки, плиты, стены сдвига, оголовки свай, сваи и т.д. Эти элементы обеспечивают устойчивость конструкции и передают нагрузку на грунт.

Самостоятельный элемент, выполненный как

  • Оконная перемычка
  • Дверная перемычка
  • Прочие проемы
9 0002 Однако в некоторых случаях он соединяется с бетонными колоннами и балками, когда проемы возле опоры.

Кратко обсудим вышеуказанные типы.

Оконная перемычка

Обычно высота окна не равна высоте от пола до пола. При наличии кирпичной стены на фасаде конструкция над окном (между окном и балкой перекрытия) нуждается в подпорке.

Кирпич нельзя строить непосредственно на оконной раме, если он не предназначен для этого. Как правило, должно быть что-то для поддержки.

Затем строим перемычки.

Он будет действовать как балка и нуждается в конструктивном соединении с опорой, если высота сохраняемой стены достаточно высока.

Меньшая подпорная высота, она может опираться на ту же кирпичную стену, как показано на рис. 2.

Однако, когда возникают проблемы с осадкой, здание подвергается боковым нагрузкам и т. д., рекомендуется продолжать перемычки до несущих конструкций .

Дверная перемычка

То же самое, что и для окон. Тем не менее, большинство из них будет построено внутри. Количество элементов снаружи может быть меньше, так как снаружи будет мало дверей.

Те же технические аспекты, которые обсуждались в отношении оконной опоры, могут применяться и в этом случае.

Типы перемычек

В зависимости от характера используемых материалов и их ограничений в строительстве существуют различные категории.

Из всех следующих типов перемычек наиболее широко используемым строительным материалом является бетон.

  1. Бетонная перемычка
  2. Деревянная перемычка
  3. Кирпичная перемычка
  4. Перемычка из армированного кирпича
  5. Сталь
  6. Камень 9001 2

Бетонная перемычка или железобетонная перемычка

Несмотря на то, что это бетон, мы всегда использовали арматуру для восприятия растягивающих усилий, вызванных приложенными нагрузками.

Недостаточное армирование может привести к появлению трещин в кирпичной стене из-за чрезмерных прогибов и неравномерного распределения нагрузок.

Использование бетона в качестве строительного материала может быть проще по сравнению с другими типами материалов. Кроме того, очень трудно продолжить перемычку другими материалами.

Балки-перемычки рассчитываются исходя из доступных нагрузок и несущего пролета.

Типовые детали подготавливаются на основе деталей проекта, чтобы строительная бригада могла без особых затруднений приступить к строительству. Если известен пролет, можно выбрать расположение перемычки.

В зависимости от типа конструкции перемычки бывают двух типов.

01. Сооружается на всех стенах

Для одноэтажных зданий перемычки предусмотрены на всех стенах и соединены между собой. На рисунке 01 показано расположение продолжающейся перемычки.

Рисунок 01: Непрерывные балки перемычки

02. Построены на определенных участках

Другие типы линий более распространены в многоэтажных зданиях. Они предусмотрены только в конкретном проеме, и луч не проходит сквозь стену. Брус упирается в стену. На рисунке 02 показана однопролетная балка-перемычка.

Рисунок 02: Однопролетная перемычка

Использование перемычек является не только причиной поддержки нагрузок в стенных проемах. Есть много других преимуществ, как упомянуто ниже.

Преимущества перемычек

  • Установка и продолжение перемычек на всех стенах в небольших зданиях сведет к минимуму растрескивание стены из-за тепловых расширений, ползучести и усадки, различных осадок конструкций и т. д.
  • Особенно в одиночных -этажных зданий вес конструкции большую часть времени распределяется по площади неравномерно. Средняя часть и зона туалета имеют более концентрированную нагрузку, чем периметр, жилая зона и т.д.
  • Таким образом, существует возможность другого расчета . Если есть осадки и предусмотрены перемычки, растрескивание стен будет минимальным.
  • В большинстве конструкций, не предусмотренных перемычками, часто встречаются щели над окнами/дверями по диагонали.
  • Дальнейшее развитие трещин ниже ветров также обычно наблюдается. Этих трещин можно избежать только в том случае, если перемычка будет продолжена вдоль стен.
  • Завершение перемычки, как показано на рис. 2, в небольших конструкциях, особенно в одноэтажных зданиях, в долгосрочной перспективе приведет к растрескиванию.
  • Наличие перемычек позволяет избежать поперечной устойчивости небольших зданий.
  • В случае землетрясения большая часть небольших зданий сильно повреждается из-за отсутствия сырости. Очень трудно улучшить влажность в небольших зданиях. Однако конструкцию можно связать между собой, если предусмотреть перемычки.
  • Конструкции, расположенные рядом с зонами затопления, или если есть какие-либо изменения бокового давления из-за давления воды, установка перемычек, соединяющих все стены, повысит их боковую устойчивость.

Типовые детали перемычки

На рисунке 03 показан тип, который можно использовать в строительстве для обеспечения балок перемычки. Размеры и детали армирования согласовываются с конкретным проектом. В частности, нагрузка на перемычку может варьироваться от проекта к проекту. Таким образом, дизайн должен изменяться от проекта к проекту.

Рисунок 03: Типичная деталь перемычки

Таким образом, перемычки очень важны для всех типов конструкций. В частности, в небольших зданиях, таких как одноэтажные строения, необходимо сделать продолжение перемычек вдоль всех стен, чтобы избежать возможного растрескивания стен.

Деревянная перемычка

Несмотря на то, что древесина является возобновляемым материалом, она не широко используется для поддержки проемов, если только не предъявляются архитектурные требования для придания удивительного эстетического вида.

Однако в старину древесина была наиболее широко используемым строительным материалом. Таким образом, кажется, что в большинстве построек, построенных в эпоху королевства, для поддержки проемов использовалось дерево.

Они использовали более высокую секцию для перевозки грузов, а тип используемой древесины кажется более прочным, поскольку некоторые из них не испортились даже сейчас.

В связи с использованием древесины в качестве строительного материала в этих видах строительства можно выделить следующие ключевые факторы.

  • Если кирпичные стены возводятся над ветром/дверью/проемом, деревянная секция должна быть рассчитана на такой вес.
  • Кроме того, при проектировании необходимо учитывать тепловое воздействие, чтобы свести к минимуму сжатие и расширение кирпичной стены в этой области.
  • Прогибание деревянной доски должно быть максимально ограничено. Уменьшение прогиба по сравнению с указанным в стандартах может стать дополнительным преимуществом в долгосрочной перспективе.
  • Поскольку долговечность древесины является одной из основных проблем, можно использовать должным образом обработанную древесину, удовлетворяющую требованиям долговечности.
  • Древесина уязвима для огня, чем наши материалы, такие как бетон и кирпич. Если он подвергнется огню, это может привести к обрушению всей конструкции или ее части.
  • Выбор древесины должен производиться на основе расчетной огнестойкости здания. Например, здание рассчитано на одночасовую противопожарную защиту, используемый в конструкции брус должен выдерживать нагрузки не менее одного часа.
  • Кроме того, неправильная конструкция, например, неправильный выбор размеров для поддержки нагрузок, приводит к серьезным проблемам после завершения строительства.

Кирпичные перемычки

  • Кирпич сегодня является одним из наиболее широко используемых строительных материалов. Даже в истории это стало таким же.
  • Кроме того, есть/были здания, не ограничивающиеся одним этажом, а имеющие несколько этажей.
  • Так почему бы нам не использовать кирпич для поддержки кирпича в проемах.
  • Если размеры проема не больше или не превышают 1 м, для несущей нагрузки можно использовать кирпич.
  • Кроме того, в современных зданиях можно наблюдать кирпичные плоские или криволинейные опоры. В основном построены для получения привлекательного вида.

  • Основным механизмом передачи нагрузки в этих типах конструкций является ноющее действие.
  • Для плавного переноса нагрузки на другие помещения по обеим сторонам проема должны быть кирпичные стены.

Армированная кирпичная перемычка

Так как кирпич не может выдерживать растягивающие напряжения, возникающие в середине проема, перемычки сильно разрушаются или трескаются.

Связь между цементно-песчаным раствором и кирпичом со временем также ухудшается. Это также влияет на устойчивость системы к нагрузкам.

Для повышения прочности кирпича на растяжение внутри стены предусмотрена арматура, способная выдерживать растягивающие напряжения.

Как показано на рисунке выше, арматура может быть размещена внутри стены и действует как растягивающий элемент.

Кроме того, сочетание кирпича и бетонной балки также можно идентифицировать как армированную кирпичную перемычку.

Кроме того, арматура, используемая в этих природных работах, будет меньшего размера, например, стержни толщиной 6-10 мм.

Стальная перемычка

Конструкционная используется в строительстве, может использоваться для поддержки проемов в стенах. Как обсуждалось ранее, непосредственно над проемом должен быть конструктивный или неконструктивный элемент, способный нести нагрузку.

Стальные перемычки широкие можно увидеть в стальных зданиях. Впрочем, это можно было наблюдать и в других зданиях.

В общем, когда архитектору нужно внести некоторые изменения в здание, он может использовать сталь в качестве замены других материалов, описанных выше, для поддержки нагрузок.

В современном строительстве есть способы спрятать стальные секции внутри кирпичной стены. Даже в качестве перемычки мы использовали универсальную бему, ее можно скрыть, забетонировав вокруг нее.

Кроме того, когда требуется иметь одинаковую отделку, особенно когда мы используем кирпичи, вырезанные проволокой, возникают трудности с использованием стали. Однако, как показано на рисунке выше, это можно сделать довольно легко.

Внешний вид хороший, структурных дефектов и трещин нет.

Поскольку сталь не является прочным материалом при воздействии окружающей среды, она должна быть надлежащим образом покрыта или защищена от коррозии.

Коррозии стали можно избежать путем нанесения антикоррозионных красок или использования оцинкованной стали.

Каменная перемычка

Необычно использовать камень в качестве конструкционного материала для переноски грузов. Особо растягивающие напряжения не вызывают разрушения этого материала, хотя они очень хорошо реагируют на сжимающие нагрузки.

Однако в древних постройках в качестве конструкционных балок использовались каменные балки. Размеры сечения значительно выше по сравнению с другими типами элементов, используемых для этой цели.

Если мы используем камень в строительстве, следует также учитывать следующее.

  • Поскольку камень относительно тяжелее кирпича, при использовании кирпичных стен для поддержки камня большое внимание следует уделить несущей способности кирпичной стены.
  • Кирпичные стены должны быть рассчитаны на то, могут ли они выдерживать нагрузки. Кроме того, если кирпичная стена не выдерживает надлежащей нагрузки, со временем она может треснуть.
  • Толщина камня может поддерживаться 100 мм на 1000 мм пролета. Однако эти значения сильно зависят от нагрузки на каменную балку.
  • Стоимость строительства будет намного выше, чем другие виды строительства.
  • Следует обратить внимание на размещение каменной балки в правильном месте из-за большого веса.

Ремонт перемычек

  • Кирпичные перемычки : Растрескиваются не только из-за приложенных нагрузок, но и из-за теплового воздействия. Поэтому всегда есть риск растрескивания кирпичных стен. Кроме того, когда кирпичи трескаются, их очень трудно заменить, кроме модификации для увеличения прочности. Существуют разные методы лечения трещин.
    • Инъекция строительных растворов . Можно использовать обычный метод, используемый для нагнетания грунта в бетонные трещины. Кроме того, можно было бы применить определенное давление, чтобы убедиться, что он движется повсюду. Рекомендуется вводить из одного места и давать проникать через стену. Вдоль трещины можно было вставить небольшие трубы, чтобы наблюдать за проникновением и надлежащим образом заполнить ее. Статья, опубликованная в Permagard , содержит информацию о ремонте перемычки.
    • Установка натяжных тросов . Проволока или стержни, вставленные в стену, могут использоваться для передачи растягивающей нагрузки на другую область или распределяться равномерно. На следующем рисунке показано такое расположение, которое можно использовать.

  • Древесина : При износе или чрезмерном прогибе рекомендуется заменить древесину, а не ремонтировать ее. Кроме того, необходимо предусмотреть поддержку кирпичной стены во время замены поддерживающей стены древесины. Кроме того, необходимо убедиться, что такой же упор оказывает брус на кирпичную стену. В противном случае в стене произойдет движение вниз, и в результате стена может треснуть.
  • Сталь: Долговечность стали – вопрос спорный. Если используется сталь, всегда следует быть начеку, и в качестве метода ремонта следует проводить периодическое техническое обслуживание. Кроме того, когда он сильно поврежден, его можно заменить, как обсуждалось в случае с древесиной.
  • Камень: Это не пластичный материал. Его выход из строя может быть необратимым. Поэтому во время строительства необходимо разместить соответствующую секцию, способную выдержать нагрузку. Однако кирпичные стены могли растрескиваться из-за приложенных к ним высоких сосредоточенных нагрузок. Кроме того, растрескивание также отрицательно влияет на жесткость камня. Метод ремонта, который может быть применим к кирпичным стенам, как обсуждалось выше, применим.

Бетонные перемычки

Дом

Стены

Бетонные перемычки

С тех пор, как в конце девятнадцатого века портландцемент начал массово производиться, было практично и экономично отливать и использовать бетонные перемычки для поддержки кирпичной кладки над проемами. Бетон
изготовлен из достаточно дешевых материалов, его можно легко формовать или отливать во влажном состоянии, а когда он затвердевает, он обладает очень хорошей прочностью, сопротивляясь разрушению, не теряет прочности или иным образом не портится под воздействием погодных условий. Единственное желательное качество, которого не хватает бетону, если он будет использоваться в качестве перемычки, — это прочность на растяжение, то есть прочность, чтобы сопротивляться разрыву. Для придания бетону необходимой прочности на растяжение в бетон заливается стальная арматура.

Для простого объяснения необходимости и размещения арматуры в бетонных перемычках предположим, что в качестве перемычки использовался кусок каучука. Под нагрузкой любой материал, поддерживаемый на своих концах, будет прогибаться, изгибаться под собственным весом и нагрузками, которые он поддерживает. Индийский каучук имеет очень низкую прочность на сжатие и растяжение, поэтому под нагрузкой он
будет очень заметно изгибаться, как показано на рис. 90. Верхняя поверхность нижнего $& ruD b er сжимается, что указывает на сжатие, и резиновая поверхность нижней нагрузки растянулась, указывая на натяжение. Тщательное изучение резины индийской перемычки показывает, что она больше всего сжимается на своей верхней поверхности и постепенно меньше к центру, и, наоборот, больше всего растягивается и постепенно меньше вверх от нижней поверхности к центру глубины.
Бетонная перемычка не будет изгибаться так очевидно, как резина, но она будет изгибаться, и ее верхняя поверхность будет сжиматься, а нижняя поверхность растягиваться или растягиваться под нагрузкой. Бетон сильно сопротивляется сжатию, но слабо сопротивляется растяжению, и для придания бетонной перемычке прочности, необходимой для сопротивления растяжению, максимальному на ее нижней поверхности, добавляется сталь, потому что сталь сильна при сопротивлении растяжению. По этой причине стальные стержни отливают в нижнюю часть бетонной перемычки, когда она формуется во влажном состоянии.

Отрезки стальных стержней забрасывают в нижнюю часть бетонных перемычек, чтобы придать им прочность при сопротивлении силам растяжения или растяжения. Поскольку натяжение больше всего на нижней стороне перемычки, было бы разумно отливать стальные стержни на самой нижней поверхности. На самом деле стальные стержни отлиты примерно на 15 мм или более над нижней поверхностью. Причина этого в том, что сталь очень быстро ржавеет на воздухе, и если бы стальные стержни находились в нижней поверхности перемычки, они бы ржавели, расширялись и разрушали бетон вокруг себя, а со временем не выдерживались и перемычка могла разрушиться. Кроме того, если в здании произойдет пожар, стальные стержни, если их бросить на поверхность, расширятся и оторвутся от бетона, а перемычка рухнет. Стержни отливают не менее чем на 15 мм от нижней части перемычки, а бетон на 15 мм и более ниже них называется бетонным покрытием.



Арматурные стержни обычно изготавливаются из мягкой стали круглого сечения диаметром 10 или 12 мм для перемычек пролетом до 1,8 м.
