Железобетонные балки серия: БД 9-1 по стандарту: Серия ПК 01-115

БД 9-1 по стандарту: Серия ПК 01-115

увеличить изображение

Стандарт изготовления изделия: Серия ПК 01-115

Балки таврового сечения БД 9-1 представляют собой высокопрочные железобетонные изделия, особой формы и конструкции, предусматривающей опирание на колонны шириной 400 мм с закладными элементами для сварного соединения с плитами покрытия и установки подъемно-транспортной техники (по необходимости), отверстия для монтажа электропроводов и освещения.

1. Варианты маркировки

Балки таврового сечения различаются по размерам, форме и несущей способности, в соответствии с характеристиками, маркируются при производстве (значения маркировки приведены ниже). Изготовителем представлены следующие марки балок:

1. БД 9-1;

2. БД 9-2;

3. БД 9-3.

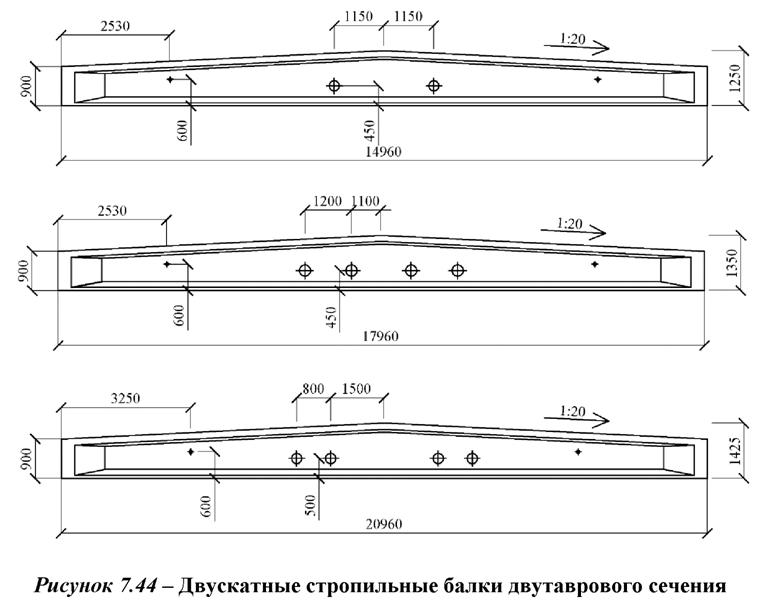

Балки таврового сечения, разработанные в Серии ПК 01-115, используются для покрытия зданий с пролетами 6 и 9 метров с кровлей из рулонных материалов. Спроектированы балки 2 видов – одно и двухскатные, различные по несущей способности, габаритным размерам. Изделия девятиметрового пролета имеют строительный подъем различной величины. Балки таврового сечения БД 9-1 устанавливают на колонны с шириной 400 мм, на них устанавливают плиты покрытия. Для надежного сварного соединения между балками и плитами используют предусмотренные для этих целей закладные элементы. Конструктивные отверстия диаметром 50 мм, расположенные через каждый метр в стенках балок, предусмотрены для проведения электропроводки и осветительной арматуры. В случае необходимости подвески подъемно-транспортного оборудования, в балках присутствуют закладные изделия, разработанные для этого (наличие таких элементов конструкции согласовывается заранее, отображается в проекте заказчика).

Индекс, состоящий из буквенных и цифровых групп, нанесенный на поверхность каждого изделия производителем, отображает основные характеристики балок – название, очертание и несущую способность. Изделия разработаны трех типов по несущей способности. На примере балки таврового сечения БД 9-1:

1. БД – балка двухскатная;

2. 9 – пролет 9 метров;

3. 1 – относится к третьему типу по несущей способности.

Балки таврового сечения БД 9-1 имеют следующие габаритные размеры:

Ширина = 300;

Высота = 963;

Вес = 3000;

Объем бетона = 1,2;

Геометрический объем = 2,5857.

4. Материалы изготовления и характеристики изделия

Балки таврового сечения БД 9-1 по своему используются в условиях высоких нагрузок, поэтому для их производства применяют только высококлассные материалы, способные придать требуемую прочность готовому изделию и проверенные практикой технологии. Бетон маркой М 300 по прочности на сжатие уплотняется в форме вибрированием – такой способ позволяет получить высокопрочные железобетонные изделия с применением минимального количества воды, что придает им отличные показатели морозостойкости, водонепроницаемости и долговечности, так как балки мало подвержены разрушению под действием температурных перепадов. Армирование выполняется горячекатаной сталью периодического профиля марки Ст-5 по

5. Складирование, транспортировка и хранение

Для складирования и транспортирования, балки таврового сечения БД 9-1 в рабочем положении, сортируя по маркам, устанавливают на деревянные подкладки в штабели высотой не больше двух метров. При этом толщина подкладок должна учитывать наличие закладных изделий и быть на 20 мм больше длины выступающих частей закладных элементов. Долгосрочное хранение осуществляется в складских условиях с обеспечением защиты продукции от воздействия агрессивных железобетону веществ – воды и других. Для транспортирования балки располагают параллельно оси движения транспорта, надежно фиксируют, чтобы исключить какие-либо смещения или удары продукции друг о друга или технику.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Железобетонные балки Серия 3.006.1-8

Сборные железобетонные балки перекрытий Серии 3.006.1-8 используются при строительстве каналов и тоннелей, прокладываемых как внутри, так и снаружи зданий промышленного, гражданского и жилищного назначения. Данные каналы и тоннели служат для прокладки различных коммуникационных сетей. Балки создают герметичное пространство в канале и служат для защиты конструкции от обвалов грунта и попадания внутрь влаги и загрязнений.

Сфера применения

Сборные железобетонные балки Серии 3.006.1-8 используются для перекрытия камер и каналов, которые состоят более чем из двух лотков. На стык лотков укладывается железобетонная балка, поверх нее укладывается плита перекрытия ПО. Поверх плиты устанавливают кольца, образующие шахту камеры. Основное назначение балок – создание инженерного сооружения, пригодного для осмотра и обслуживания коммуникаций и сетей, расположенных в каналах и тоннелях. Изделия данной

Маркировка изделий

Условное обозначение состоит из буквенно-цифровой группы. Для примера возьмем железобетонную балку маркировки Б-6, где Б — тип изделия — балка перекрытия, а цифра 6 — типоразмер.

Технические характеристики

При изготовлении сборных железобетонных балок используется тяжелый бетон класса В25 (М350) — В30 (М400). Для обеспечения высокого уровня морозостойкости (F150 и выше) и водонепроницаемости (W4 и выше) в бетонную смесь добавляют специальные присадки. Расчетная вертикальная нагрузка для железобетонной балки Серии 3.006.1-8 равна 8 тс/м3. Для повышения параметров жесткости и прочности в конструкцию балок закладывают пространственные каркасы. Эти каркасы собирают из специальных армирующих сеток, соединенных при помощи контактной точечной сварки.

Для изготовления сеток чаще всего используют горячекатную упрочненную стальную арматуру класса А-I и A-III. Длина прутков арматурной сетки составляет 280 мм, а диаметр — 6 мм. Все арматурные и закладные детали в обязательном порядке обрабатываются антикоррозийным покрытием. Благодаря армирующим сеткам исключается возможность появления трещин в структуре и на поверхности железобетонных балок во время процесса производства и последующей эксплуатации.

Железобетонные балки перекрытия Серии 3.006.1-8 изготавливаются методом вибропрессования. Данный метод позволяет максимально уплотнить бетонную смесь и получить высокопрочное железобетонное изделие, способное вынести значительные сдавливающие нагрузки.

Контроль качества изделий

Наряду с другими железобетонными изделиями, сборные балки перекрытий должны соответствовать требованиям качества, установленными ГОСТом. Допустимая ширина трещин на поверхности балок не должна превышать 0.1 мм. Не допускается наличие обнаженной арматуры, ржавых или жировых пятен. Отклонения по длине не должны превышать 10 мм, по ширине — 5 мм. Максимально допустимое отклонение по прямолинейности составляет 15 мм. Толщина защитного слоя бетона до арматуры должна составлять 15-20 мм.

На приемо-сдаточных испытаниях проводится контроль по следующим факторам:

• проверка бетона на сжатие
• проверка отпускной прочности бетона
• проверка наличия и соотношения закладных и арматурных изделий
• проверка точности геометрических показателей
• проверка толщины защитного слоя бетона до арматуры
• проверка ширины раскрытия усадочных трещин
• проверка антикоррозийной и гидрофобной защиты

Особым условием пригодности любого железобетонного изделия для дальнейшей эксплуатации является наличие технического паспорта (сертификата качества). В нем указывается вся информация о готовом изделии, технические параметры, дата производства, маркировочная формула, морозостойкость и водонепроницаемость. Кроме этого, наличие технического паспорта является обязательным условием при транспортировке и хранении изделия. Помимо этого на боковую поверхность балок всегда наносятся маркировочные знаки.

Хранение и транспортировка

Хранение железобетонных балок должно осуществляться в горизонтальном положении штабелями не более двух метров в высоту. Каждую балку необходимо прокладывать деревянными брусьями толщиной не менее 40 мм, располагая их на расстоянии не более 400 — 500 мм от торца изделия. Поверхность, на которой будут временно храниться балки, должна быть тщательно выровнена во избежание появления трещин на изделиях. Сортировку следует производить по маркам и партиям изделий.

При перевозке железобетонные балки необходимо надежно закрепить чтобы предотвратить их падение или смещение. Погрузка и разгрузка железобетонных изделий должна выполняться только с помощью крана и под руководством опытных такелажников. Важно, чтобы при транспортировке и погрузочно-разгрузочных работах изделия не подвергались излишним механическим нагрузкам.

Компания «ДСК-Столица» занимается доставкой железобетонных изделий точно в срок и только посредством квалифицированных транспортных компаний.

Заходите, выбирайте и заказывайте!
