Железобетонные балки перекрытия размеры гост: Железобетонные балки перекрытия: виды, типы, размеры ГОСТ

БТ 24 по стандарту: Серия ИИ 03-02

увеличить изображение

Стандарт изготовления изделия: Серия ИИ 03-02

Балки тавровые БТ 24 представляют собой прямоугольные конструкции. Отличительной особенностью элемента является поперечное сечение, которое имеет тавровую форму (в виде перевернутой буквы Т). В теле изделия предусмотрено наличие строповочных петель, обеспечивающих удобство подъема и монтажа конструкций.

Применяется высокопрочные тавровые балки при строительстве различных гражданских сооружений. Они используются для перекрытий каркаса и являются надежной опорой размещаемым над ними плитам, служащим полом и потолком строящегося сооружения. Конструкция отличается высокой прочностью и надежностью, обладает высоким эксплуатационным сроком. При разработке элементов учитывались НиТУ 123-55 с учетом коэффициента условия работы, равному м=1,1. Величина опирания балки должна составлять 70мм от торца конструкции.

Маркировочное обозначение

На боковой грани конструкций указываются специальные знаки, отражающую ключевые характеристики элементов и упрощающие поиск и сортировку строительных изделий на территориях склада. Символы БТ 24 обозначают:

1. БТ — тип конструкции — балка таврового сечения;

2. 24 — длина (дм).

Не допускается изменение маркировочных обозначений.

Особенности производства

Изготовление железобетонных балок таврового сечения БТ 24 следует производить на основании нормативного документа

В качестве рабочей арматуры принята горячекатаная сталь периодического профиля марки 25ГС и горячекатаная круглая сталь марки Ст3 по

Контроль жесткости и прочности балок необходимо производить по ТУ 204-54. Расчётная нагрузка по несущей способности для балок принята в районе от 440 до 625 кг на погонный метр и зависит от типоразмера конструкции.

Транспортировка и хранение

Складирование и перевозка железобетонных

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Железобетонные балки перекрытия: виды и характеристики

При сооружении любого современного здания важнейшим этапом становится создание перекрытий. Здесь основную нагрузку на себя берут железобетонные балки перекрытия, которые обеспечивают равномерное распределение огромного давления на все несущие конструкции. Такие изделия делают на производстве, перед установкой железобетонные балки просчитывают, определяя требуемую их конфигурацию. Продукция отличается своими эксплуатационными свойствами, поэтому важно разбираться в ее маркировке.

Содержание

• 1 Назначение ЖБ-балок перекрытий
• 2 Расчет сечения железобетонной балки
• 3 ГОСТ и размеры
• 4 Серия и маркировка
• 5 Основные характеристики
• 6 Виды и типы железобетонных балок
• 7 Монтаж и установка железобетонных балок
• 8 Заключение

Назначение ЖБ-балок перекрытий

Балки ЖБ используют при строительстве всевозможных объектов, они востребованы в различных областях человеческой жизнедеятельности, поскольку способны выполнять разнообразные задачи:

• создают надежную опору при возведении стен;
• являются опорным каркасом перекрытия;
• используются при возведении крупнопанельных производственных проектов;
• формируют перемычки над проемами в стенах;
• обеспечивают прочность подкрановых путей, мостов, подъездных эстакад;
• служат основой железнодорожных и трамвайных путей.

Железобетонные балки для перекрытия необходимы, чтобы гарантировать прочность конструкции, ее долговечность, способность противостоять негативным факторам, минимизировать время монтажных действий.

Расчет сечения железобетонной балки

Правильно рассчитать железобетонные балки получится, если учитывать основные параметры самого изделия и всей конструкции. К числу базовых показателей, на основе которых выполняют расчет, относят габариты и сечение продукции.  Алгоритм расчета железобетонной балки следующий:

• замеры пролета;
• определение прочности;
• подсчет высоты элемента из бетона;
• определение максимального момента;
• вычисление нагрузки на ЖБ балку перекрытия.

Эти параметры определят, какие железобетонные балки подходят для конкретной ситуации. Прямоугольные элементы применяют чаще, подбирая их сечение с учетом числа этажей.

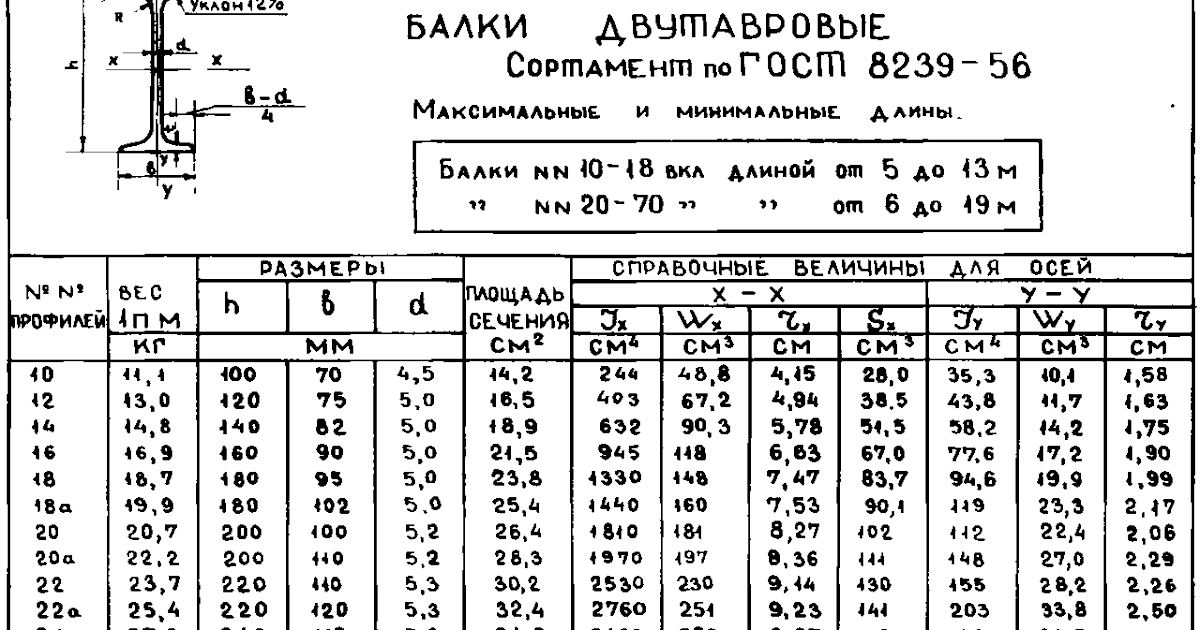

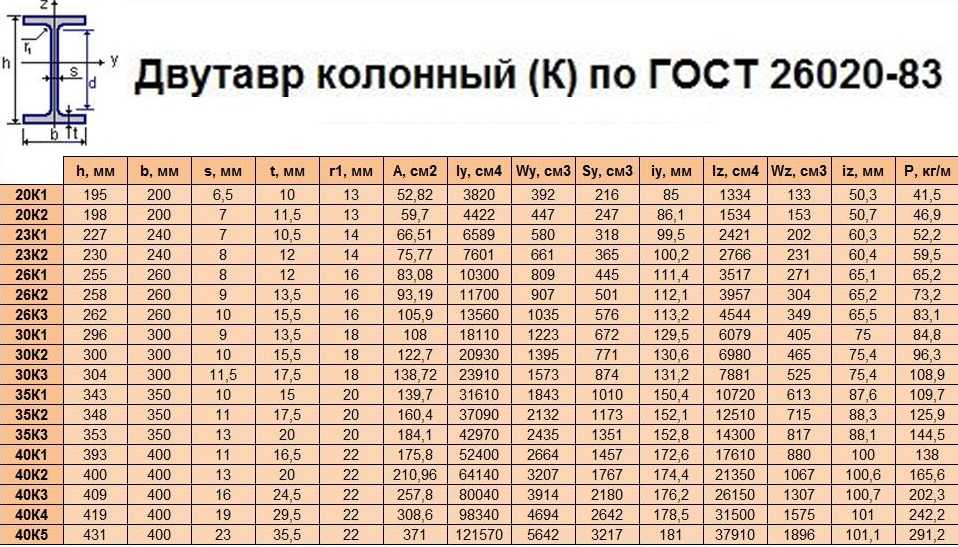

ГОСТ и размеры

Для какой бы цели не использовались бетонные балки перекрытия, их параметры остаются практически неизменными. Они обязаны соответствовать нормативам по ГОСТ:

• длину балки ЖБ подбирают, чтобы ее концы заходили за опоры по 20 см;
• прочность берут «с запасом», чтобы высота изделия не была меньше 5% его длины;
• ширина элемента относится высоте в соотношении 5:7;
• при возведении жилых объектов применяют детали, размеры которых следующие: длина – 6 м, высота 0,3 м, ширина 0,2 м.

Серия и маркировка

• БСП — стропильная деталь, у которой арматура проложена параллельно;
• БСО — односкатная стропильная деталь;
• БСД — двускатная стропильная деталь перекрытия;
• БП — подстропильный бетонный элемент.

Буквы обычно дополняют группой цифр:

• первые обозначают типоразмер элемента и его длину в метрах;
• далее цифры указывают на нагрузочную способность детали, класс арматуры, примененную марку бетона;
• последние цифры обозначают классификацию дополнительных параметров.

Такие конструкции всегда можно приобрести на предприятии изготовителе, но иногда требуется их формировать самостоятельно в опалубке. Ее форму и размеры предварительно рассчитывают. Для изготовления необходимо иметь лишь арматуру, а также сыпучие компоненты.

Основные характеристики

Для всех современных железобетонных балок перекрытия характерны отличительные особенности. У них различные формы, габариты, несущие способности. Наиболее распространены стропильные либо фундаментные изделия.

Первые применяют для формирования крыши. Каждый бетонный элемент, имеющий металлический каркас, служит долго, он огнестоек, прост в монтаже, неприхотлив при обслуживании.

Виды и типы железобетонных балок

Рассматриваемые элементы отличаются по виду и габаритам. Последний параметр зависит от шага колонн, типа строения и ширины его пролета. Поэтому изделия различаются:

• поперечным сечением;
• некоторыми конструктивными особенностями;
• назначением изделия;
• габаритами.

Поперечное сечение железобетонных деталей бывает таким:

• трапеция;
• тавр;
• прямоугольник;
• двутавровое очертание;
• форма латинской буквы L.

Обычно строители используют тавровые межэтажные элементы, поскольку они гарантируют равномерное распределение возникающего постоянно давления, формируют плоский пол. Когда длина пролета значительная, делают дополнительную опору.

Монтаж и установка железобетонных балок

Выполнять монтаж всевозможных железобетонных конструкций перекрытия вовсе несложно. Требуется только уметь точно их фиксировать, учитывая особенность сооружения. Сначала, предваряя монтаж, выполняют особую подготовку. Для этого каждую осевую деталь покрывают краской, зачищают ее поверхность.

Обычно изделия устанавливают, используя кран. Он поднимает элемент за монтажные петли. На размер используемых строп влияет длина элемента. Установку двутавровой детали делают непосредственно с борта транспортного средства: ее поднимают за траверсные крюки, выполняя  поддержку оттяжками, дабы не повредить колонны весьма тяжелым элементом перекрытия. Подкрановые опоры ставят на специальные прокладки, а затем крепят болтами. После геодезической выверки окончательно фиксируют детали.

Заключение

Если правильно выбраны после точных расчетов, а затем качественно установлены железобетонные детали — они способны гарантировать необходимую прочность конструкции. Сооружению обеспечена надежность и долговечность эксплуатации.

Процедура проектирования железобетонных тавровых балок с примером

🕑 Время чтения: 1 минута

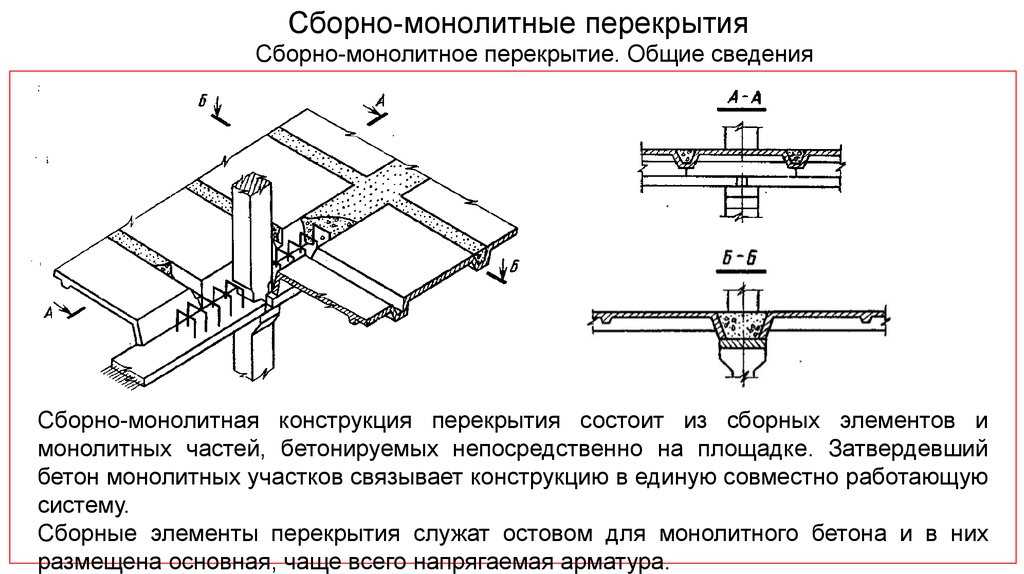

Тавровые балки образуются, когда железобетонные плиты перекрытия, крыши и настилы отливаются монолитно с опорными балками. Как правило, опалубки размещаются для нижней и боковых сторон балок и софитов плит. Отогнутые стержни и хомуты балки уходят вверх в плиту. После этого отливаются сразу все элементы, от нижней точки балки до вершины плиты.

Часть плиты вокруг балки, называемая фланцем, будет работать с балкой и сопротивляться продольной сжимающей силе. Внутренние балки имеют полки с обеих сторон и называются тавровыми балками, а краевые балки имеют полки с одной стороны и называются L-образными балками. Часть балки, выступающая ниже плиты, называется стержнем или стенкой.

Конструкция железобетонных тавровых балок аналогична конструкции прямоугольной железобетонной балки, за исключением фланцев, которые необходимо учитывать в первом типе балки.

Содержание:

• Эффективная ширина фланца
  • 1. Изолированные лучи
  • 2. Внутренние Т-лучи
  • 3. Крайный луче Бетонная тавровая балка
    • Процедура расчета
  • Пример:
  • Решение:
  • Часто задаваемые вопросы

  Эффективная ширина полки

  Эффективная ширина полки должна быть определена в порядке Tam (b e 90) чтобы начать процесс проектирования. На рисунке 1 полка изолированной тавровой балки немного шире, чем стержень тавровой балки, и вся полка эффективно сопротивляется сжатию.

  Рисунок-1: Эффективная ширина полки изолированной тавровой балки

  Однако на рисунке-2 ширина полки велика; следовательно, части фланцев, расположенные на расстоянии от штока, не принимают на себя полную долю сопротивления сжатию, и напряжения продолжают изменяться.

  Рис. 2: Эффективная ширина полки внутренней тавровой балки

  Изменение напряжений приводит к утомительным расчетам; поэтому рассматривается равномерное распределение напряжения по меньшей ширине полезной полки, см. рис.-3.

  Рис. 3: Теоретическое распределение напряжения и упрощенное или прямоугольное распределение напряжения по ширине полки тавровой балки

  В соответствии с ACI 318-19 эффективную ширину полки тавровой балки можно найти следующим образом:

  1 .Изолированные балки

  Для изолированных балок, в которых полка используется только для обеспечения дополнительной площади сжатия, полка должна иметь толщину, большую или равную 1/2b _w, , и эффективную ширину, меньшую или равную 4b _ш .

  Рисунок-4: Геометрия изолированной тавровой балки

  2. Внутренние тавровые балки

  Согласно 318-19 эффективная ширина полки внутренней тавровой балки не должна превышать наименьшее из:

  1- Одна четвертая длина пролета балки в свету, L/4.
  2- Ширина стенки плюс 16-кратная толщина плиты, b _w +16h _f .
  3- Расстояние между центрами балок.

  Рис. 5: Эффективная ширина полки внутренней тавровой балки

  3. Краевая балка (L-образная)

  Согласно 318-19, эффективная ширина полки краевой балки не должна превышать наименьшее из:

  1- Эффективная ширина полки (b _e ), равная или меньше (b _w +(Чистый пролет/4))

  2- Эффективная ширина полки (b _e ), равная или меньше (b _w +(6h _f )

  3- Эффективная ширина полки (b _e ), равная или меньше (b _w +половина расстояния в свету до следующего луча в свету)

  Рис. 6: Эффективная ширина полки L-образной балки

  Тавровая балка по сравнению с прямоугольной балкой

  Если на Т-образную железобетонную балку действуют отрицательные напряжением пренебрегают. Ширина прямоугольного сечения равна ширине стебля (стенки), см. рис.-7.

  Рисунок-7: Тавровая балка, на которую действует отрицательный момент

  Однако, когда на тавровую балку действует положительный момент, полка находится в зоне сжатия, поэтому балка должна быть спроектирована как тавровая, см. рис. 8.

  Рис. 8: Т-образная балка, подверженная действию положительного момента

  Расчет тавровой балки включает расчет размеров (be, h _f , h и b _w ) балки и требуемой площади армирования (As) . Толщина полки (h _f ) и ширина (b _e ) обычно устанавливаются при расчете плиты.

  На размер стенки или стержня балки влияют те же факторы, что и на размер прямоугольной балки. В случае неразрезной тавровой балки сжимающие напряжения в бетоне наиболее критичны в областях с отрицательным моментом, где зона сжатия находится в стержне (стенке) балки.

  Распределение напряжения в тавровой балке показано на Рисунке-9:

  Рисунок-9: Распределение напряжения в тавровой балке

  Процедура проектирования

  1. Рассчитайте приложенный момент (M _u ), используя пролет балки и приложенные нагрузки .

  2. Определите эффективную ширину полки (b _e )

  3. Выберите размеры стенки (b _w ) и (h) на основе либо требований к отрицательному изгибу на опорах, либо требований к сдвигу.

  4. Предположим, что а=h _f , затем рассчитайте (As), используя следующее выражение:

  5. Проверьте предполагаемое значение (a):

  В уравнение 2 подставьте значение (b _e ), найденное на шаге 2.

  Если a< hf, спроектируйте балку как прямоугольное сечение и следуйте процедуре расчета прямоугольной балки.

  Если a> hf, спроектируйте балку в виде таврового сечения и перейдите к шагу 6. ​​

  6. Рассчитайте площадь армирования, необходимую для балансировки момента полки, используя уравнение 3, а затем момент полки, используя уравнение 4:

  7. Рассчитайте момент стенки:

  8. Предположим, что глубина блока напряжения прямоугольная (например, a = 100 мм), затем оцените площадь армирования (A _sw ), необходимую для балансировки момента стенки:

  Уравнение 7 (A _ПО ):

  Используйте новый (a) и подставьте его в уравнение 6, затем вычислите новый (A _sw ). Повторяйте этот процесс до тех пор, пока не будет достигнуто правильное значение (A _sw ). Обычно достаточно трех попыток.

  9. Вычислите общее количество As, равное (A _sf +A _sw ), затем определите количество арматуры:

  Количество стержней = As/площадь одного стержня Уравнение 9

  10 набросать окончательный проект, на котором представлены все необходимые данные.

  Где:

  Пример:

  Система перекрытий, показанная на рис. 10, состоит из бетонной плиты толщиной 75 мм, поддерживаемой бетонными тавровыми балками с пролетом 7,5 м и расстоянием между центрами 1,2 м. Размеры стенки, определяемые требованиями к отрицательным моментам на опорах, составляют b _w = 275 мм и d = 500 мм. Какая площадь растянутой стали требуется в середине пролета, чтобы выдержать факторизованный момент 725 кН·м? Свойства материала: fc’= 21 МПа и fy= 420 МПа.

  Рис. 10: Пример тавровой балки

  Решение:

  1. Предусмотрен прилагаемый момент, Mu= 725 кН·м

  2. Найти эффективную ширину полки (b _e ), которая является наименьшей из следующих:

  • Пролет/4= 7500/4 = 1875 мм
  • b _w +16h _f = 275+16*75= 1475 мм
  • Расстояние между центрами балок = 1200 мм

  Таким образом, эффективная ширина полки равна 120 мм.

  3. Размеры полотна указаны.

  4. Предположим, что а=h _f = 75 мм, а коэффициент снижения прочности принять равным 0,9.

  As= (725*10 ⁶ )/(0,9*420(500-0,5*75)= 4147,004 мм ²

  5. Проверить предполагаемое значение (a), использовать (As) вычислено на шаге 4:

  a=(4147,004*420)/(0,85*21*1200)= 81,31 мм

  Так как a= 81,31 мм> hf=75 мм, балка должна иметь тавровое сечение

  6. Рассчитать (A _sf ) и фланцевый момент:

  A _пф = (0,85*21*(1200-275)*1200)/420= 2946,23 мм ²

  фи*М _нф = 2956,23*420*(5*0-0-420*) -6 = 572,23 кН. м

  7. Рассчитать момент стенки:

  phi*M _nw =725-572,23= 209,54 кН.м

  оценка площади арматуры _sw ), предположим, что a=100 мм и phi=0,9

  A _sw = (209,54*10 ⁶ )/(0,9*420*(500-0,5*100)= 1231,86 мм ²

  проверить (a) с помощью вышеуказанного (A _sw ),

  a=(1231,86*420)/(0,85*21*275)= 105,4 мм

  Найти 4A0090 новый ) Используйте a = 105,4 мм

  A _SW = (209,54*10 ⁶ )/(0,9*420*(500-0,5*105,4) = 1239,29 мм ²

  с нового A ²

  _{4141414141414141414141414141414141414141414 2}

A _sw =1239,29 мм ²

9. Вычислить общее количество AS, которое равна (A _SF +A _SW ):

AS = A _SF +A _SW = 2946,23 +1239. 29 = 4180.29 29028 29028 29028 29028 29028 29028 29028 29028 2946.23 +1239.29 = 4180.29.29 29028 2946.23 +1239.29 = 4180.29.29.9028 29.23.

Следует проверить предполагаемый коэффициент снижения прочности:

Выбор одного стального стержня приводит к тому, что площадь армирования значительно превышает общую площадь. Следовательно, нет. 32 и нет. 29 стальных стержней выбраны для получения площади армирования, максимально близкой к требуемой площади армирования.

Имеется три стержня диаметром 32 мм, и соответствующая площадь армирования составляет 2457 мм ²

Имеется три стержня диаметром 29 мм, и соответствующая площадь армирования составляет 1935 мм ²

Общая площадь арматуры равна 4349 мм ² ; это и есть ответ на вопрос.

Итак, стальные стержни располагаются в два слоя, а расстояние между двумя слоями составляет 25 мм.

Проверить коэффициент снижения прочности:

Поскольку прочность бетона на сжатие меньше 30 МПа, поэтому B ₁ =0,85

глубина нейтральной оси (c)= a/B ₁ = 105,4/0,85= 124 мм

dt: расстояние от сжатой поверхности балки до центра нижнего слоя стальных стержней:

c/dt= 124/525= 0,236<0,375. Следовательно, предположение верно.

Для получения более подробной информации о расчете коэффициента снижения прочности нажмите здесь

Часто задаваемые вопросы

Что такое тавровая балка из железобетона?

Как правило, система железобетонных перекрытий состоит из балок и плиты, выполненных монолитно. В результате часть плиты вокруг верхней части балки работает вместе, чтобы нести нагрузку. По сути, балки имеют дополнительную ширину в верхней части, называемую полками. Луч называется Т-образным.

Какова эффективная ширина полки железобетонной тавровой балки?

Эффективная ширина полки состоит из стенки балки и ширины полки с каждой стороны балки. Распределение напряжений по ширине эффективной ширины полки является равномерным.

Что такое эффективная высота железобетонной балки?

Эффективная глубина равна расстоянию от сильно сжатого волокна балки до центра тяжести стальных стержней, встроенных в балку.

Подробнее

Конструкция прямоугольной железобетонной балки

Основы дизайна луча

Слино -столовая калькулятор — Google Suce

AllebildershoppingVideoSmapsNewsbücher

Sucoptionen

Foundation Calculator — Get Anstant Quoet Калькулятор стоимости

Калькулятор стоимости свайных фундаментов. Сколько будут стоить мои земляные работы? Рассчитайте примерную стоимость фундаментных работ с помощью нашего калькулятора стоимости фундамента.

Сколько стоит забивка свай в 2023 году? | Checkatrade

www.checkatrade.com › Главная › Справочники по стоимости

Bewertung 4,7

(24. 051)

23.01.2023 · Калькулятор стоимости свай. Стоимость свайного фундамента. При небольшой пристройке примерно 3 м на 7 м вы можете рассчитывать заплатить от 4 500 до 8 000 фунтов стерлингов за мини-…

Сколько стоит забивка… · Калькулятор стоимости забивки · Сколько стоит забивка мини-свай?

Затраты на сваи: Модель грубой оценки для сравнительного анализа

vkestimating.wordpress.com › 2017/08/31 › Укладка-…

31.08.2017 · Однажды при попытке сопоставить затраты на укладку с доступной … оценочной моделью для расчета приблизительной стоимости $/м для различных типы свай и …

Ähnliche Fragen

Сколько стоит установка свай?

Как рассчитать сваи?

Как рассчитать свайный фундамент?

Закладка фундамента дорогая?

Бесплатный калькулятор длины сваи — Civils.ai

Civils.ai › бесплатный калькулятор длины сваи

Бесплатный калькулятор длины сваи. Рассчитайте грузоподъемность и длину забивных, буронабивных или секущихся свай, используя поверхностное трение и сопротивление основания.

КАЛЬКУЛЯТОР СВАЕВ — Rapid ReadyMix — Rapid ReadyMix

rapidreadymix.co.uk › Калькулятор свай

15.01.2020 · Воспользуйтесь нашим бесплатным калькулятором, чтобы рассчитать, сколько бетона вам нужно для закладки свай. Разместите заказ в Rapid Readymix сегодня.

Калькулятор стоимости строительства дома | Ultratech

www.ultratechcement.com › инструменты › калькулятор стоимости

Калькулятор стоимости строительства дома от UltraTech поможет вам рассчитать приблизительную стоимость строительства дома на основе выбранных вами материалов и других материалов …

Детали забивки свай и оценка стоимости сваи — Design & Consultancy

artofvillageconsultant.com › Блог

05.05.2020 · Используется в малоэтажном строительстве. оценка затрат. # Оценка для Cast-. Забивная свая (1:1,5:3).

Калькулятор стоимости строительства, Калькулятор стоимости дома, Стоимость за …

www.civil-engineering-calculators.
