Балки пролетного строения железобетонные. Балка пролетного строения моста.

Изображение Наименование b h L масса изделия, т
Балка ПА-2 (железобетонные изделия) 1540 250 5800 7,95
Балка ПА-3 (железобетонные изделия) 1540 250 2900 6
Балка ПА-4 (железобетонные изделия) 1540 250 8090 8,69
Балка ПА-5 (железобетонные изделия) 1540 250 8090 8,17
Балка ПС (железобетонные изделия) 1540 250 2400 2,33
Балка БПС −1г (железобетонные изделия) 1540 250 7034 6,8
Балка БПС −2т(н)г (железобетонные изделия) 1540 250 7034 6,8
Балка БПС −1с (железобетонные изделия) 1540 250 6836 7,3
Балка БПС −2тс/нс (железобетонные изделия) 1540 250 6836 7,3
Балка БПС ­-1(­2;­3) (железобетонные изделия) 980(940) 400 5990 5,85

Страницы

Стропильные железобетонные балки

Вернуться на страницу»Железобетонные конструкции»

Стропильные и подстропильные балки

Стропильные и подстропильные железобетонные балки используют в качестве несущих конструкций покрытий промышленных зданий, которые подбирают в зависимости от шага колонн, действующих нагрузок, характера производства и других условий эксплуатации.

Стропильные и подстропильные железобетонные балки должны иметь необходимую прочность, устойчивость, долговечность, а также отвечать архитектурно-художественным и экономическим требованиям.

Достоинствами железобетонных балок являются  высокая огнестойкость, долговечность и в некоторых случаях экономическая эффективность по сравнению со стальными балками.

Стропильные железобетонные балки устраивают поперек здания.Балки бывают: стропильные (перекрывают пролет и поддерживают конструкции покрытия) и подстропильные, которые служат опорой для стропильных балок.

В качестве материала используют бетон класса В25 — В40 с обычной или предварительно напряженной арматурой и применяют при пролетах 6, 9, 12, 18 м (рис. 1). Балки с пролетом 6, 9, 12 м укладывают только с шагом 6 м, а балки с пролетом 18 м — с шагом 6 и 12 м.

Балки бывают односкатные, двускатные, решетчатые.

Односкатные балки таврового сечения с утолщением на опорах применяют в однопролетных зданиях с шагом колонн 6 м и внешним отводом воды.

Балки двутаврового сечения с предварительно напряженной арматурой применяют для 12 — 18 метровых пролетов здания (рис. 1 а, б) .

Решетчатые балки прямоугольного сечения с отверстиями для пропуска коммуникаций применяют для 12 — 18 метровых пролетов здания (рис. 1 в).

В верхнем поясе балок предусматривают закладные детали для крепления панелей покрытия или прогонов. На нижнем поясе и стенке балки предусматриваются закладные элементы для крепления подвесного транспорта, а в опорных частях — стальные закладные детали для крепления балок к колоннам.

Рис. 1. Железобетонные стропильные балки покрытия: а – односкатные двутаврового сечения; б — двускатные для многоскатных покрытий; в — решетчатые; г — узел опоры балки на колонну; 1 — балка; 2 — колонна; 3 — опорный лист.

Балки покрытия крепят к колоннам с помощью сварки закладных деталей колонн и балок (рис. 1 г).

Подстропильные железобетонные балки служат для опирания на них стропильных балок (рис. 2). Подстропильные балки применяют при шаге колонн  12 м.

Рис. 2. Железобетонные подстропильные балки

Стропильные конструкции опирают на нижний пояс подстропильных конструкций и крепятся анкерными болтами и сваркой. Такое решение уменьшает высоту здания. Покрытие с использованием подстропильных конструкций имеют существенные недостатки. Подстропильные конструкции трудно производить, они затрудняют монтаж элементов покрытия, увеличивают расход материалов и трудоемкость устройства покрытия.

4БСД 18-2-1-9 АIV по стандарту: Серия 1.462.1-16/88

Стандарт изготовления изделия: Серия 1.462.1-16/88

Балки стропильные двускатные 4БСД 18-2-1-9 АIV – железобетонные изделия, используемые в строительстве несущих кровельных конструкций. Элемент представляет собой трапециевидную с постоянным уклоном верхнего пояса балку периодического двутаврового сечения с тонкой стенкой и уширенными опорными частями.

Укажем основные конструктивные особенности:

1. Ширина зауженного места рассчитывается с учетом нормального расположения преднапряженных арматурных каркасов (в расчет берут зажимы натяжных устройств), а также возможности уплотнения бетонной смеси в вертикальном положении.

2. Толщина уширенной части 330 мм должна соответствовать условиям создания надежной и долговечной опоры наклонных секций и обеспечения устойчивости при выполнении монтажных и транспортировочных работ.

3. Переход от полок к вертикальной стенке выполняется посредством вутов под углом 45 градусов.

4. Сечение на опоре прямоугольное и совпадает по толщине с полками консоли.

5. Двускатная балка имеет ломаный верхний и прямой нижний пояс. Уклон для скатных крыш составляет 1:12/15.

1.

Варианты написания маркировки

Маркировочные знаки записывают следующими комбинациями:

1. 4БСД 18-2-1-9 АIV;

2. 4БСД 18.2-1-9 АIV;

3. 4БСД 18-2.1-9 АIV;

4. 4БСД 18-2-1.9 АIV;

5. 4БСД 18.2.1-9 АIV;

6. 4БСД 18.2.1.9 АIV.

2. Основная сфера эксплуатации

Стропильные балки 4БСД 18-2-1-9 АIV применяют в строительстве кровельных двускатных систем одноэтажных промышленных предприятий и зданий различного назначения. Это несущие конструкции, предназначенные для перекрытия пролета до 18 метров. Балки монтируют в качестве поперечных ригелей, по которым укладывают плиты покрытия различных размеров. Элементы запроектированы как свободно опорные элементы на двух опорах. Они воспринимают равномерно-сосредоточенные нагрузки от плит покрытия, снега, а также фактические нагрузки от фонарей, подвесного грузоподъемного транспорта и оборудования.

3. Обозначение маркировки

Знаки условного обозначения формируют согласно требованиям действующей Серии 1.462.1-16/88. В маркировку вносят данные о типоразмере, типе конструкции, основных размерных данных, класс несущей способности и арматуры, а также конструктивные особенности балочного изделия. Обозначение пишут на торцевой грани опоры черной краской, которая не стирается на протяжении всего срока эксплуатации.

Буквенно-цифровая комбинация 4БСД 18-2-1-9 АIV читается следующим образом:

1. 4 – типоразмер;

2. БСД – балка стропильная двускатная;

3. 18 – округленная координационная длина, записывается в метрах;

4. 2 – условное обозначение двутаврового сечения;

5. 1 – условное обозначение уклона верхнего пояса, принимается равным 5%;

6. 9 – группа несущей способности;

7. АIV – класс напрягаемой арматуры с предварительным термическим упрочнением, высокая стойкость к коррозионному растрескиванию.

Технические характеристики:

Длина = 17960;

Ширина = 330;

Высота = 1350;

Вес = 9500;

Объем бетона = 3,8;

Геометрический объем =

8,0012.

4. Основные материалы для изготовления

Балки стропильные двускатные 4БСД 18-2-1-9 АIV производят по стандартизированной технологии виброформования в вертикальном положении в металлических опалубках. Процесс протекает в условиях специализированного завода, обслуживание машин осуществляет квалифицированный персонал. Готовая продукция проходит комплекс приемо-сдаточных испытаний, на основании которых составляют техническую документацию.

Двускатные балки армируют стальными сварными конструкциями переменной высоты. Используется продольная предварительно термически упрочненная арматура, располагаемых по определенной схеме. Для поперечной вязки берут вязальную проволоку класса Вр-2. Подбор арматуры выполняется в соответствии с расчетами на изгиб, прогиб и трещиностойкость.

Сварные каркасы стенок, хомуты полок и продольные стержни верхнего пояса выполняют из стали класса А-300. Дополнительная арматура в виде сеток и вертикальных стержней закладывается в местах опор, где возникают значительные усилия от реакции опор и предварительного обжатия. Напомним, что «слабым» местом балки является не центр, а расстояние от края размером 0,4 от опорной части. На этих участках рабочая высота и несущая способность уменьшаются сильнее, чем в момент внешних нагрузок. Постановка подобных конструкций позволяет снизить эксцентриситет усилий обжатия, соответственно, уменьшить растягивающие напряжения верхнего пояса.

5. Транспортировка и хранение

Балки двускатные 4БСД 18-2-1-9 АIV перевозят автомобильным, железнодорожным и водным спецтранспортом. Изделия крепят стальной проволокой и изолируют деревянными подкладками. Погрузо-разгрузочный комплекс выполняет спецтехника. Складирование балок осуществляется штабелями в 2-3 ряда.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Расчет железобетонной балки сборно-монолитного перекрытия



Для ориентировочного расчета балки сборно-монолитного перекрытия удобно использовать программу-калькулятор. Файл Excel с программой-калькулятором можно скачать, если перейти по этой ссылке и выбрать в меню «Файл» — «Загрузить». К сожалению, найти фамилию автора программы мне не удалось.

Расчет начинают с определения величины желаемой полезной нагрузки. Для расчета сборно-монолитного перекрытия полезная нагрузка складывается:

  1. Из нормативной эксплуатационной нагрузки перекрытия с коэффициентом запаса  (из СНиП). Например, для жилых помещений нормативная эксплуатационная нагрузка 150 кг/м2, коэффициент запаса 1,3, получаем эксплуатационную нагрузку 150 х 1,3=195 кг/м2.
  2. Из нагрузки от веса блоков, которыми заполняется межбалочное пространство. Например, блоки газобетонные плотностью 500 кг/м3 (D=500) толщиной 0,2 м. создадут нагрузку 500 х 0,2=100 кг/м2.
  3. Из нагрузки от веса армированной стяжки. Например, бетонная стяжка толщиной 0,05 м. при плотности бетона 2100 кг/м3 создаст нагрузку 2100 х 0,05=105 кг/м2 (вес арматурной сетки включен в показатель плотности бетона).

Итого желаемая полезная нагрузка на балку составит 195+100+105=400 кг/м2 Далее указываем длину перекрываемого пролета. Например, длина пролета 4,6 м.

Шаг балок — это расстояние между центрами балок, определяется размерами блока и принятой шириной балки. Например, длина блока 0,61 м., ширина балки 0,12 м., шаг балок 0,61+0,12=0,73 м.

Ширина перекрываемого пролета, стоимость бетона и арматуры указываются для того, чтобы калькулятор расчитал количество и стоимость материалов для перекрытия. На расчет параметров армирования эти показатели не влияют.

В разделе «Параметры балки» в первых двух строчках указываются рекомендуемые размеры балки. Принимая во внимание рекомендуемые размеры, выбираем размеры балки исходя из конструктивных соображений. Поскольку используются блоки толщиной 200 мм. и толщина стяжки 50 мм., то принимаем высоту балки 0,25 м. Если стяжка будет заливаться бетоном не одновременно с балками, то высота балки должна приниматься без учета стяжки.

Выбираем количество прутков арматуры из конструктивных соображений. Защитный слой бетона для арматуры должен быть не менее 20 мм., а расстояние между прутками должно превышать размер фракции щебня в бетоне.

На заключительном этапе анализируем результаты расчета и пытамся оптимизировать расходы на устройство перекрытия.

Подбирая число прутков арматуры стараемся уменьшить  вес арматуры на балку. Увеличивая ширину балки пробуем избежать применения поперечной арматуры, при этом правда будет увеличиваться объем бетона на одну балку.

Для нашего примера окончательно выбираем два прутка арматуры в один ряд. Диаметр стержня арматуры 12 мм. Поперечная арматура не нужна. Верхняя арматура также не нужна, так как балка заливается бетоном на месте.

Эта программа-калькулятор позволяет рассчитать перекрытие с равномерно распределенной нагрузкой. Она не применима, если на перекрытие, кроме распределенной, также воздействует значительная сосредоточенная нагрузка от веса каменных перегородок, печей, каминов и пр.

Следующая статья:

Расчет толщины утеплителя перекрытия или покрытия мансарды.

Предыдущая статья:

Сборно-монолитное перекрытие из легких каменных блоков

Еще статьи на эту тему

Балки железобетонные предварительно напряженные пролетом 12 м для покрытий зданий с плоской и скатной кровлей

Серия 1.462.1-1/89 разработана ГПИ Промстройпроект с участием НИИЖБ. Применяются в покрытиях отапливаемых одноэтажных зданий с пролетами 12 м, с плоской (БСП) и скатной кровлей (БСО) и желе- зобетонными плитами длиной 6 м, с неагрессивной, слабо и среднеагрессивной степенью воздействия газообразной среды, без подвесного и с подвесным подъемно-траспортным оборудованием грузо- подъемностью до 5 т, в несейсмических и сейсмических районах.

№ п/п Наименование изделия Размеры, мм Класс бетона по прочности Объем бетона, м3 Вес балки, т
L B H h2 h3 h4
1 1БСП12 11960 280 890 120 100 150 В20-В30 1,8 4,5
2 2БСП12 150 100 200 В30,В35 2,0 5,0
3 1БСО12 120 100 150 В20-В30 1,8 4,5
4 2БСО12 150 100 200 В20-В30 2,0 5,0

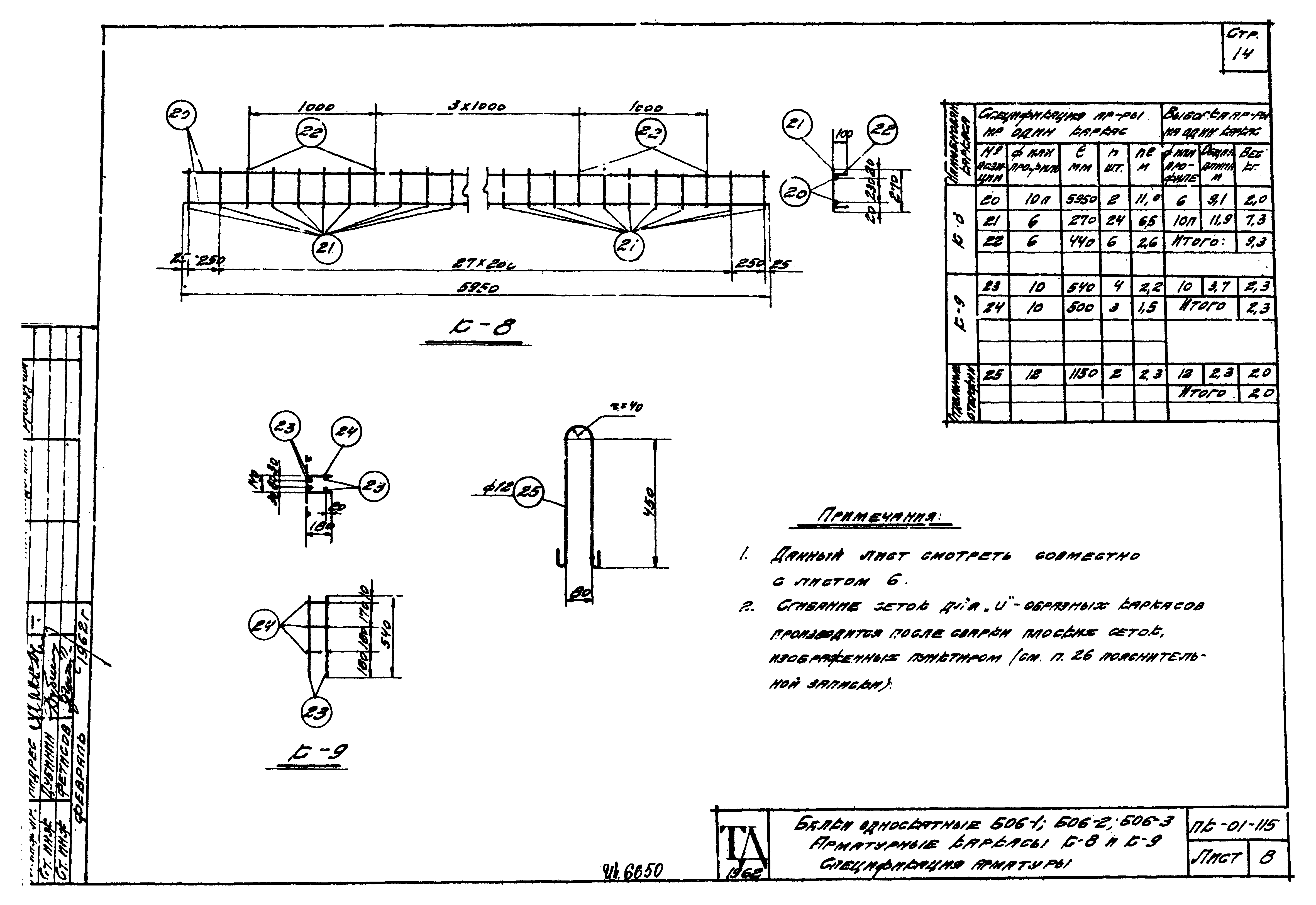

СЕРИЯ ПК-01-06.

Сборные железобетонные предварительно напряженные двускатные балки для покрытий зданий пролетами 12 и 18 м с шагом балок 6 м

hoholntu

размещено: 10 Декабря 2015
ТИПОВЫЕ ДЕТАЛИ И КОНСТРУКЦИИ ЗДАНИЙ И СООРУЖЕНИЙ

СЕРИЯ ПК-01-06

СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫЕ ДВУСКАТНЫЕ БАЛКИ ДЛЯ ПОКРЫТИЙ ЗДАНИЙ ПРОЛЕТАМИ 12 И 18 М С ШАГОМ БАЛОК 6 М

Выпуск 1.
Балки напряженно-армированные цельные стендового изготовления для пролетов 9, 12, 15, 18 м со стержневой арматурой
Выпуск 2.
Балки струнобетонные цельные стендового изготовления
Выпуск 3.
Балки предварительно напряженные струнобетонные для пролетов 12, 15, 18, 24 м
Выпуск 4.
Балки напряженно армированные цельные стендового изготовления для пролетов 12, 15 и 18 м со стержневой арматурой (укороченные)
Выпуск 5.
Балки предварительно напряженные струнобетонные для пролетов 12, 15, 18 м (укороченные)
Выпуск 6.
Балки предварительно напряженные стендового изготовления со стержневой арматурной для пролетов 12, 15, 18 и 24 м
Выпуск 7.
Балки предварительно напряженные стендового изготовления со стержневой арматурой для пролетов 12, 15, 18 м (укороченные)
Выпуск 8.
Рабочие чертежи балок с натяжением арматуры на упоры
Выпуск 8*.
Рабочие чертежи балок с натяжением арматуры на упор
Выпуск 8Э.
Рабочие чертежи балок с натяжением стержневой арматуры электротермическим методом
Выпуск 9.
Рабочие чертежи укороченных балок с натяжением арматуры на упоры
Выпуск 10.
Материалы для проектирования
Выпуск 11.
Рабочие чертежи укороченных балок с натяжением проволочной арматуры на упоры
Выпуск 12.
Рабочие чертежи укороченных балок с натяжением прядевой арматуры на упоры
Выпуск 13.
Рабочие чертежи укороченных балок с натяжением стержневой арматуры на упоры
Выпуск 14.
Рабочие чертежи укороченных балок с натяжением стержневой арматуры на упоры (сталь марки 25Г2С или 35ГС)
Выпуск 16.
Рабочие чертежи балок для зданий с сильно агрессивной средой

Решил выложить, как дополнение к этой раздаче: http://dwg.ru/dnl/13632

Балки покрытия железобетонные — Строим из бетона

Разновидности и обозначение железобетонных балок

Важный этап при строительстве здания любого назначения – создание межэтажных перекрытий, отвечающих установленным нормам. Железобетонные балки способствуют равномерному распределению давления на несущие конструкции. Изготовленные в заводских условиях, с учетом предстоящих нагрузок, предварительных расчетов, ЖБ изделия отличаются конфигурацией, назначением, а также эксплуатационными свойствами, о чем говорит их маркировка.

Устройство и назначение

Бетонная балка перекрытия имеет простое строение и состоит из следующих элементов:

  1. Каркаса с арматурой внутри, которая обеспечивает прогон высокой прочностью и жесткостью.
  2. Бетонного массива по форме, размерам, конфигурации отвечающего стандартам.
  3. Строповочных элементов для захвата конструкции стропами при помощи технических средств.

Строительные элементы, отвечающие нормативным стандартам, сопровождаются документами от предприятия-изготовителя ЖБИ. Это говорит о том, что балки перекрытия, железобетонные конструкции иного назначения, отвечают существующим строительным требованиям относительно прочности, надежности.

Основным требованием, которому должна отвечать железобетонная балка – это ее несущая способность, от которой зависит надежность каркаса здания. Широкий ассортимент ЖБ конструкций позволяет выбрать строительный материал необходимой прочности и размера, исходя из требований отдельно взятого перекрытия.

Элементы перекрытия – это универсальные конструкции с широким спектром применения:

  1. Формируют опорный каркас под железобетонные перекрытия при монтаже кровли.
  2. Применяются для строительства зданий промышленного, общественного, жилого назначения.
  3. Используются в качестве перемычек над оконными, дверными проемами.
  4. В транспортной сфере при прокладке магистралей трамвайного сообщения, эстакад, подкрановых путей.

Виды и классификация

Железобетонные балки перекрытий отличаются друг от друга в зависимости от шага колонн, ширины пролета и типа строения. В связи с этим элементы различаются:

  1. Формой поперечного сечения,
  2. Конструктивными особенностями (бывают одно — двухскатными и с горизонтальными поясами),
  3. Назначением,
  4. Габаритами.

По форме сборные железобетонные прогоны перекрытия бывают:

  1. Трапециевидными,
  2. Прямоугольными,
  3. Тавровыми,
  4. Двутавровыми,
  5. С L — образным сечением.

Чаще в строительстве применяются межэтажные балки перекрытия таврового сечения, которые способствуют равномерному распределению нагрузок и формированию ровной плоскости пола. При больших пролетах предусматривают дополнительную опору.

Железобетонные строительные элементы имеют разное назначение:

  1. Элементы для фундамента (фундаментные балки).
  2. Изделия для устройства кровли.
  3. Формирование пролетов на промышленных предприятиях подкрановых путей.
  4. При строительстве промышленных объектов, а также в крупнопанельном строительстве зданий жилого назначения, для опоры ЖБ плит перекрытия используют высокопрочные балки двутаврового сечения.
  5. При обвязке бетонной конструкции применяют специальные железобетонные балки для устройства перемычек над оконными и дверными проемами.

ЖБ балки отличаются способом производства и бывают: сборными (изготовленными в заводских условиях), монолитными и сборно-монолитными.

Преимущества и недостатки

Балки ЖБИ обладают высокими техническими качествами, к которым можно отнести следующее:

  1. Высокую прочность.
  2. Стойкость к огню – элементы перекрытия из железобетона не поддерживают и не способствуют распространению пламени.
  3. Стойкость к воздействию влаги – конструкции не теряют своих качеств и не разрушаются в условиях повышенной влажности.
  4. Удобную форму, которая позволяет производить быстрый монтаж перекрытий.
  5. Высокую механическую, химическую и биологическую стойкость.
  6. Высокую стойкость к нагрузкам разного типа: на изгиб, на сжимание, на растягивание и вибрацию.

Недостатки железобетонных балок перекрытия:

  1. Значительный вес конструкции,
  2. Высокая теплопроводность,
  3. Высокая цена,
  4. Необходимость задействовать при транспортировке и монтаже спецтехнику,
  5. Необходимость качественной подготовки основания.

Размеры и маркировка

Параметры железобетонных изделий не изменяются в зависимости от сферы их применения: будет это использование бетонных балок перекрытия в помещениях промышленного или жилого назначения – не важно. Указанные в ГОСТ размеры должны отвечать нормативным требованиям.

Основные требования относительно размеров ЖБИ для перекрытий:

  1. Длина конструкции должна превышать длину пролета между несущими стенами на 40 см.
  2. Высота должна составлять 1/20 или 5% от ее длины.
  3. Пропорция к высоте изделия составляет соотношение 5:7, характеризует его ширину.

Для сборных ЖБ конструкций в соответствии с ГОСТ 20372-2015 введена маркировка в зависимости от их классификации:

  1. Балочные стропильные элементы, имеющие параллельный армирующий пояс, маркируются аббревиатурой БСП.
  2. Односкатные стропильные ЖБ конструкции имеют маркировку БСО.
  3. Двускатные стропильные ЖБ конструкции имеют маркировку БСД.
  4. Для маркировки подстропильных ЖБ элементов применяется маркировка БП.

К буквенному обозначению добавляется цифровое, которое означает следующее:

  1. Арабскими цифрами, указанными после буквенного обозначения, дают информацию о типоразмере балки и длине пролета в метрах.
  2. С помощью цифр может быть обозначена нагрузочная способность балки, класс арматуры, марка бетона.
  3. Цифровое обозначение дается для вспомогательной информации – об особенностях конструкции, условиях ее работы.

На выбор железобетонного строительного элемента перекрытия влияют: конструктивные особенности, назначение и предстоящая нагрузка. Длина конструкций находится в диапазоне 4-24 м при ширине 0,24-1,2 м.

Основные формы и размеры балок:

В качестве примера для расшифровки маркировки можно взять обозначение конструкции прямоугольного сечения БСП12-2А600. Буквенное обозначение «БСП» говорит о том, что элемент имеет прямоугольную форму. 12 означает длину прогона, равную 12 м. Цифра после дефиса – порядковый номер по несущей способности. Завершающая надпись А600 говорит о классе используемой арматуры.

Расчет сечения выполняется на основании следующих данных:

  1. Замера пролета здания,
  2. Прочностных показателей,
  3. Оптимальной высоты элемента,
  4. Расчетов высоты в месте бетонирования,
  5. Максимального момента,
  6. Расчетной нагрузки на строение.

Эти показатели важны при выборе балки необходимого размера. При подборе сечения элемента также учитывают количество этажей в доме.

Где используются железобетонные (ЖБ, ЖБИ) балки перекрытия: виды, размеры, монтаж

Железобетонные балки – это конструкции из бетона с железным армированием внутри, выполненные в формате длинных прямоугольников и предназначенные для повышения уровня прочности конструкции, всего здания. Обычно балки производят в заводских условиях, потом с использованием спецтехники доставляют на объект, где монтируют быстро и просто благодаря наличию специальных крепежных элементов.

Бетонная балка с армированием используется при строительстве производственных и жилых сооружений, разных конструкций для восприятия больших усилий, чаще всего связанных с изгибом. Балка ЖБИ дает возможность компенсировать высокие значения изгибающих моментов, гарантируя пропорциональное распределение усилий, длительный срок службы и надежность любой конструкции.

Часто балки используют при возведении фундамента под внутренними и капитальными стенами, в процессе формирования перемычек перекрытий, в процессе прокладки путей сообщения для трамваев, железнодорожного транспорта.

Балки бетонные со стальными стержнями внутри производятся в стандартных размерах, конструкции, установленных по нормативам. Все виды балок изготавливают из тяжелых бетонов, с обязательным упрочнением арматурным каркасом. Предварительно напряженная арматура, залитая в бетонный раствор марок М300-М500 обеспечивает повышенную устойчивость изделий, делающих возможной компенсацию изгибающих моментов и поперечных усилий.

ЖБ балки обладают такими преимуществами:

  • Повышенный уровень прочности
  • Стойкость к высоким температурам, открытому огню
  • Стойкость к повышенному уровню влажности, коррозии
  • Ускоренный и упрощенный монтаж
  • Стойкость к изгибающим моментам, вибрационным нагрузкам
  • Практичность и облегчение проектирования конструкций

Где используются

Железобетонные балки перекрытия используются на разных этапах строительства различных объектов, применяются в транспортной сфере и других, в процессе решения разнообразных задач.

Сфера применения ЖБ балок:

  • Создание надежной опорной поверхности в процессе строительства стен
  • Возведение опорного каркаса для перекрытия/кровли
  • Строительство объектов крупнопанельных проектов, производственной сферы
  • Формирование перемычек в зонах дверных/оконных проемов
  • Устройство подкрановых путей, эстакад, мостов, разного типа подъездных дорог, аэропортов
  • Прокладка магистралей сообщения для ж/д составов, трамваев

Предъявляемые требования к балкам

Современные ЖБИ балки отличаются по типу, форме, размеру, для каждого вида конструкции выставляются свои требования и нормативы.

Все требования прописаны в ГОСТ 13015-2012. Периодические испытания железобетонных изделий по жесткости, прочности, стойкости к трещинам нагружением по ГОСТ 8829 проводятся до начала производства продукции в каждом случае внесения конструктивных изменений либо при усовершенствовании технологии производства.

ЖБ балки перекрытия классифицируют по нескольким основным параметрам: ширина пролета, тип сооружения, шаг колонны. Также в расчет берут размер, конфигурацию, различные особенности конструкции. Так, по форме балки могут быть прямоугольными (стандарт), трапециевидными, тавровыми, двутавровыми, полыми.

Классификация балок по способу производства:

  • Сборные железобетонные, которые производят в условиях завода – у них прямоугольное или тавровое сечение.
  • Бетонные, которые отливаются непосредственно на объекте – обычно их используют для укрепления монолитных конструкций.
  • Монолитно-сборные балки из бетона – сочетают оба метода.

По типу конструкции весь спектр изделий ЖБИ принято делить на: односкатные, обычные или решетчатые двускатные, стропильные с находящимися параллельно рельсовыми креплениями (они нужны для фиксации спецоборудования).

Сегодня наибольшей популярностью пользуются такие разновидности (виды конструкций): тавровые, межэтажные (обычно прямоугольные) балки, которые равномерно распределяют на плиты перекрытий нагрузки, сохраняя их ровными. Тавровые бетонные конструкции используются в создании скатной/плоской кровли, гарантируют практичность, долговечность, надежность строения.

Маркировка и размеры

Все железобетонные балки маркируются по стандартам. Буквы обозначают типоразмер: железобетонные стропильные балки с находящимися параллельно поясами обозначаются буквосочетанием БСП, железобетонные балки стропильные односкатные обозначаются как БСО, двускатные – БСД. БП – это подстропильные балки.

Также маркировка включает информацию про идентификацию категории в соответствии с несущей способностью, классом прутьев для армирования, марки бетона. Дополнительные характеристики (серия, особенности применения, нюансы конструкции и т.д.) также указываются.

Вне зависимости от сферы применения железобетонных балок, габариты, размеры обозначаются в трех параметрах. Расчет железобетонной балки осуществляется с использованием каждого из них.

Размеры и габариты балки – обозначение:

  • Длина (L) – параметр должен превышать длину пролета на 40 сантиметров и выступать за края опорных частей минимум по 20 сантиметров на несущие стеновые конструкции.
  • Высота (Н) – величина равна минимум 5% длины или составляет 1/20 ее часть.
  • Ширина (В) – данный параметр соотносится с высотой в пропорции 5:7.

Изготовление балок

Бетонная балка перекрытия – изделие, которое проще всего заказать уже готовым с завода. Но бывают случаи, когда появляется необходимость сделать балки самостоятельно – так, если доставить их в Москву с ближайшего завода несложно, то в дальние регионы порой доставка обходится слишком дорого.

Таким образом можно изготовить балки любой конфигурации, размера – под любые типы перекрытий, для выполнения кровли, фундамента, создания пола, дверных или оконных проемов и т.д.

Рекомендации по выбору

При выборе железобетонных балок необходимо ориентироваться на основные свойства и характеристики, нужные параметры. Среди основных обычно учитывают такие: паро/гидро/звукоизоляция, теплозащита, огнестойкость. Что касается размера и габаритов, то тут тоже важно определиться с главными показателями.

Конструкция ЖБИ должна максимально отвечать требованиям в соответствии с конструкцией элемента/сооружения. Так, для каркаса стен на фундамент столбчатого типа вес сплошного перекрытия по железобетонным балкам будет огромен. В то же время, пустотелые балки в сплошном доме не станут гарантией нужного уровня безопасности здания.

В процессе сооружения межэтажной плиты арматура в ЖБ балках должна находиться именно в зонах растяжения. Это даст нужный уровень надежности.

Монтаж и установка

Все работы с железобетонными балками выполняются сравнительно несложно. Их нужно уметь точно фиксировать, понимая особенности сооружения. В первую очередь, до установки выполняют подготовку – все осевые рейки покрывают краской, детали зачищают.

Монтаж двутавровой балки осуществляется с транспортного средства: балка поднимается благодаря траверсным крюкам, поддерживается оттяжками (чтобы не ударить о колонну тяжелой конструкцией), при необходимости выравнивается домкратом.

Железобетонные подкрановые балки монтируются на подготовленные специальные прокладки, крепятся болтами. Потом выполняется геодезическая выверка и конструкцию фиксируют окончательно.

При условии правильного выбора на основе верных расчетов и качественного монтажа железобетонные балки способны обеспечить необходимые прочностные характеристики конструкции, гарантируя ей долговечность и надежность.

Балки покрытия железобетонные 18 м

Железобетонные стропильные решетчатые балки для покрытий одноэтажных зданий с пролетами 12 и 18 м

  • Заказать Балка 2 БДР 12 — 8 AIII в Т
  • Заказать Балка 2 БДР 12 — 5 AIII в Т
  • Заказать Балка 3 БДР 18 — 5 AIII в Т

Скачать прайс с актуальными ценами.

Балки стропильные железобетонные

Балки стропильные железобетонные используются для перекрытия одноэтажных промышленных и сельскохозяйственных зданий. Они имеют двутавровое сечение, что позволяет сохранить вес самого изделия, сохранив при этом его прочностные качества. Купить балки 12 м и 18 м можно в ООО «Березовский Завод Строительных Конструкций».

Конструктивные особенности стропильных решетчатых балок

Двускатные балки представляют являются основой железобетонных перекрытий многих конструкций. Они представляют собой плоское основание с двумя опорными плоскостями, скошенными под уклон будущей крыши.

Изделия производятся в соответствии с рабочей документацией 1. 462.1-3/80 вып. 1 (или 1.462.1-3/80 вып. 2). В связи с тем, что в процессе эксплуатации они испытывают достаточно высокие нагрузки (до 1500 кН) в их конструкции, помимо высокопрочного бетона, используется напряженная пучковая арматура, которая повышает их общую прочность.

Маркировка подобных изделий состоит из следующих элементов:

  • 1-я цифра – типоразмер (3).
  • 2-й компонент – индекс (БДР).
  • 3-й компонент – пролет (18 или 12).
  • 4-й компонент – несущая способность, которая определяется типом арматуры (например, 7).

В общем, виде маркировка выглядит так: 2 БДР 12 – 7.

Продукция от «БЗСК»

ООО «БЗСК» осуществляет производство железобетонных балок БОС 12 3. При изготовлении изделий мы четко придерживаемся норм и стандартов, прописанных в технической документации, а также ведем тщательный контроль качества на каждом из производственных этапов. Помимо этого, перед отправкой заказчику изделия проходит проверку в центре технического контроля.

Для заказа или консультации звоните нашему менеджеру по номеру +7 343-361-11-78 либо оставляйте заявку в форме на сайте.

Примечание: аналогичные балки производятся по серии 1.462.1-3/89 вып.1

Б 18 п 2в-м

Стандарт изготовления изделия: Серия 3.501.1-165

Балки Б 18 п 2в-м – являются одной из основных составляющих пешеходных мостовых переходов над железнодорожными путями. Они представляют собой довольно длинную конструкцию со сплошной однородной структурой из армированного бетона с поперечным сечением Т-образной формы. Сверху такие изделия имеют прямоугольную конфигурацию по всей длине. Эти изделия используются для создания основы тротуарной части воздушного сооружения шириной 3 метра. Технические особенности и рабочие чертежи типовых конструкций балок такого функционального назначения можно посмотреть в проектном альбоме Серии 3.501.1-165 .

1. Варианты маркировки

При производстве балок на каждое произведенное изделие наносится буквенно-цифровое условное обозначение. В Серии 3.501.1-165 приведены варианты маркировки данных железобетонных изделий. Этот документ рекомендует, что на каждой балке надо указывать: тип изделия, вид используемой арматуры, длину пролета и тип соединения на торцах.

2. Основная сфера применения

Балки Б 18 п 2в-м используются для обустройства мостовых пешеходных переходов над железнодорожными путями. Они используются для перекрытия пролетов между сваями. Такие армированные бетонные изделия предназначены равномерно распределять нагрузку от разнообразного покрытия пешеходных дорожек. Благодаря применению бетонов высокопрочных марок в процессе изготовления балок Б 18 п 2в-м , они отличаются повышенными эксплуатационными параметрами: прекрасно переносят неблагоприятные факторы атмосферы: резкие перепады температурного режима, разнообразные атмосферные осадки, большие механические нагрузки. Как и другие элементы сборных конструкций пешеходных переходов, балки можно использовать при строительстве в различных регионах даже в тех, где температура опускается ниже -40С. Они способны выдерживать сейсмические колебания не более 6 баллов. С технологическими тонкостями их эксплуатации и сборки в мостовых сооружениях различного типа можно ознакомиться в нормативном техническом документе – Серия 3.501.1-165 , специально созданном для разнообразных элементов сборных железобетонных пешеходных мостов с пролетами.

3. Обозначение маркировка изделия

На железобетонные балки Б 18 п 2в-м в соответствии с требованиями Серии 3.501.1-165 наносятся условные обозначения по буквенно-цифровой системе. Оно кратко предоставляет информацию о типоразмере, массе балки, способе использования арматуры. Например, если при расшифровке символов условной маркировки на боковой поверхности балки Б 18 п 2в-м , то можем получить следующую информацию узнаем, что обозначают:

1. Б – указывает на вид изделия — балка,

2. 18 – длина балки в дециметрах,

3. п 2 в – каркас изготовлен из арматуры класса А-III,

4. м – соединение балок осуществляется через монолитный стык.

Планируя возведение несущего каркаса для отсыпного бетонного резервуара, желательно обратить внимание на остальные параметры балки Б 18 п 2в-м :

Объем бетона = 7,8 ,

Геометрический объем = 18,27 .

4. Изготовление и основные характеристики

Организуя изготовление балок Б 18 п 2в-м , любое специализированное предприятие основывается на информации, предоставленной в строительном проектном альбоме — Серия 3.501.1-165 . В этом нормативном документе, специально разработанном специалистами, приведены различные варианты производства, рабочие чертежи типовых вариантов бетонных армированных изделий, схемы сборки пространственных каркасов и сеток, тонкости технологического процесса, правила приемки готовой продукции. Повышенные прочностные характеристики балок, используемых для сборки пешеходных мостов, достигаются за счет армирующих каркасов и усиливающих сеток. Для их изготовления применяют стальную рифленую горячекатаную упрочненную арматуру марки А-III. Ее соединение в пространственную конструкцию осуществляется методом вязания без сварки. Изготовление изделий этого вида производится в стальных кассетах методом вибрационного формования с использованием тяжелых бетонов класса В15-25, способных обеспечить повышенную водонепроницаемость, стойкость и прочность. Такие растворы предотвращают образование производственных и эксплуатационных трещин на поверхности блоков.

5. Транспортировка и хранение

Железобетонные балки Б 18 п 2в-м рекомендуется хранить и перевозить надежно закрепив, исключив случайное самопроизвольное падение. При складировании изделий нужно избегать возможной деформации таких длинных изделий. Более подробно с условиями транспортировки и хранения армированных бетонных балок можно ознакомиться в Серии 3. 501.1-165 , специально разработанной для сборочных элементов пешеходных мостовых переходов.

Балки покрытия железобетонные 6 м

Стандарт изготовления изделия: Серия ПК 01-115

Балки таврового сечения БО 6-3 представляют собой высокопрочные железобетонные изделия, особой формы и конструкции, предусматривающей опирание на колонны шириной 400 мм с закладными элементами для сварного соединения с плитами покрытия и установки подъемно-транспортной техники (по необходимости), отверстия для монтажа электропроводов и освещения.

1. Варианты маркировки

Балки таврового сечения различаются по размерам, форме и несущей способности, в соответствии с характеристиками, маркируются при производстве (значения маркировки приведены ниже). Изготовителем представлены следующие марки балок:

2. Основная сфера применения

Балки таврового сечения, разработанные в Серии ПК 01-115 , используются для покрытия зданий с пролетами 6 и 9 метров с кровлей из рулонных материалов. Спроектированы балки 2 видов – одно и двухскатные, различные по несущей способности, габаритным размерам. Изделия девятиметрового пролета имеют строительный подъем различной величины. Балки таврового сечения БО 6-3 устанавливают на колонны с шириной 400 мм, на них устанавливают плиты покрытия. Для надежного сварного соединения между балками и плитами используют предусмотренные для этих целей закладные элементы. Конструктивные отверстия диаметром 50 мм, расположенные через каждый метр в стенках балок, предусмотрены для проведения электропроводки и осветительной арматуры. В случае необходимости подвески подъемно-транспортного оборудования, в балках присутствуют закладные изделия, разработанные для этого (наличие таких элементов конструкции согласовывается заранее, отображается в проекте заказчика). Типовой проект балок таврового сечения БО 6-3 рассчитан для применения в обычных условиях по влажности, неагрессивной среде. В случаях с повышенными показателями этих параметров, необходима дополнительная защита железобетонных изделий.

3. Обозначение маркировки

Индекс, состоящий из буквенных и цифровых групп, нанесенный на поверхность каждого изделия производителем, отображает основные характеристики балок – название, очертание и несущую способность. Изделия разработаны трех типов по несущей способности. На примере балки таврового сечения БО 6-3 :

1. БО – балка односкатная (двухскатные обозначены БД),

2. 6 – пролет 6 метров,

3. 3 – относится к третьему типу по несущей способности.

Балки таврового сечения БО 6-3 имеют следующие габаритные размеры:

Объем бетона = 0,6 ,

Геометрический объем = 1,0997 .

4. Материалы изготовления и характеристики изделия

Балки таврового сечения БО 6-3 по своему используются в условиях высоких нагрузок, поэтому для их производства применяют только высококлассные материалы, способные придать требуемую прочность готовому изделию и проверенные практикой технологии. Бетон маркой М 300 по прочности на сжатие уплотняется в форме вибрированием – такой способ позволяет получить высокопрочные железобетонные изделия с применением минимального количества воды, что придает им отличные показатели морозостойкости, водонепроницаемости и долговечности, так как балки мало подвержены разрушению под действием температурных перепадов. Армирование выполняется горячекатаной сталью периодического профиля марки Ст-5 по ГОСТ 5781-61 . Особая технология создания каркаса включает в себя и сварку, и применение вязальной проволоки. Полученный в результате применения этой технологии, надежный каркас, позволяет использовать балки таврового сечения в условиях высоких нагрузок – вертикальных и горизонтальных, создавать долговечную продукцию с высокими показателями прочности. Защитная смесь, которой обрабатывается армирование после крепления закладных изделий, защищает каркас от внутренней коррозии. Отпускная прочность – от 70%, но монтаж выполняется только по достижении 100% проектной прочности. После достижения бетоном отпускного показателя, продукция проходит контрольные испытания, проверку соответствия требуемым характеристикам, после чего маркируется несмываемой краской и документируется в установленном порядке. Высококачественные балки таврового сечения БО 6-3 , полностью отвечающие требованиям проекта, поставляются заказчику.

5. Складирование, транспортировка и хранение

Для складирования и транспортирования, балки таврового сечения БО 6-3 в рабочем положении, сортируя по маркам, устанавливают на деревянные подкладки в штабели высотой не больше двух метров. При этом толщина подкладок должна учитывать наличие закладных изделий и быть на 20 мм больше длины выступающих частей закладных элементов. Долгосрочное хранение осуществляется в складских условиях с обеспечением защиты продукции от воздействия агрессивных железобетону веществ – воды и других. Для транспортирования балки располагают параллельно оси движения транспорта, надежно фиксируют, чтобы исключить какие-либо смещения или удары продукции друг о друга или технику.

[res1]

Серия ПК-01-115. Железобетонные балки пролетами 6 и 9 метров для покрытий с рулонной кровлей

ПК-01-115 Лист А-Г Пояснительная записка

ПК-01-115 Лист 1. Деталь опирания балок на железобетонные колонны

ПК-01-115 Лист 2. Детали опирания крупнопанельных плит покрытия на балки

ПК-01-115 Лист 3. Пример расположения подвесного транспорта и детали крепления кранового пути

ПК-01-115 Лист 4. Примеры разбивки закладных деталей для крепления плит покрытия

ПК-01-115 Лист 5. Балки односкатные БО6-1,БО6-2,БО6-3. Опалубочный чертеж и расход материалов

ПК-01-115 Лист 6. Балки односкатные БО6-1,БО6-2,БО6-3. Арматурный чертеж. Спецификация каркасов и выборка стали

ПК-01-115 Лист 7. Балки односкатные БО6-1,БО6-2,БО6-3. Арматурные каркасы. Спецификация арматуры

ПК-01-115 Лист 8. Балки односкатные БО6-1,БО6-2,БО6-3. Арматурные каркасы К-8 и К-9. Спецификация арматуры

ПК-01-115 Лист 9. Балки односкатные БО6-1,БО6-2,БО6-3. Опалубочный чертеж и расход материалов

ПК-01-115 Лист 10. Балки односкатные БО6-1,БО6-2,БО6-3. Арматурный чертеж. Спецификация каркасов и выборка стали

ПК-01-115 Лист 11. Балки односкатные БО6-1,БО6-2,БО6-3. Арматурные каркасы с К-1 по К-6. Спецификация арматуры

ПК-01-115 Лист 12. Балки односкатные БО6-1,БО6-2,БО6-3. Арматурные каркасы с К-7 по К-10. Спецификация арматуры

ПК-01-115 Лист 13. Балки двускатные БД6-1,БД6-2,БД6-3. Опалубочный чертеж и расход материалов

ПК-01-115 Лист 14. Балки двускатные БД6-1,БД6-2,БД6-3. Арматурный чертеж. Спецификация каркасов и выборка стали

ПК-01-115 Лист 15. Балки двускатные БД6-1,БД6-2,БД6-3. Арматурные каркасы с К-1 по К-6. Спецификация арматуры

ПК-01-115 Лист 16. Балки двускатные БД6-1,БД6-2,БД6-3. Арматурные каркасы с К-7 по К-9. Спецификация арматуры

ПК-01-115 Лист 17. Балки двускатные БД6-1,БД6-2,БД6-3. Опалубочный чертеж и расход материалов

ПК-01-115 Лист 18. Балки двускатные БД6-1,БД6-2,БД6-3. Арматурный чертеж. Спецификация каркасов и выборка стали

ПК-01-115 Лист 19. Балки двускатные БД6-1,БД6-2,БД6-3. Арматурные каркасы с К-1 по К-6. Спецификация арматуры

ПК-01-115 Лист 20. Балки двускатные БД6-1,БД6-2,БД6-3. Арматурные каркасы с К-7 по К-9. Спецификация арматуры

ПК-01-115 Лист 21. Закладные элементы М-1,М-2,М-3,М-4,МН-1. Спецификация стали

Балки покрытия железобетонные таврового сечения

Балки покрытия двутаврового сечения тип БСД

Балки стропильные БСД используются в строительстве плоских и односкатных крыш. Балки имеют упрощенную конструкцию, что имеет неплохой экономический эффект в удешевлении строительного проекта Это несущие конструкции двутаврового сечения, их опорные части имеют уширение, при этом толщина полок совпадает с размером опорных консолей и предполагает нормальное размещение усиливающей арматуры. Переходы к тонкой стенке образованы углами 45 градусов. Тонкая стенка рассчитывается на заданные вертикальные нагрузки. Одностропильные балки способны работать в условиях значительных вертикальных нагрузок (но в сравнении с двускатными имеют меньшую несущую способность и небольшой номенклатурный ряд).

Двутавровые односкатные элементы монтируют в поперечном направлении по ходу движения и рассчитаны на средний пролет между опорами до 9 метров. Скрепление элементов осуществляется за счет собственного веса и посредством приварки арматурных выпусков между собой. Допускается использование только контактной точечной сварки. Образуется сейсмически-стойкий шов. Одностропильные балки применяют совместно с одноразмерными плитами покрытия и опорными консолями.

Использовать балки лучше в неагрессивной или слабоагрессивной газовой среде в отапливаемых и неотапливаемых зданиях. Элементы запроектированы на восприятие равномерно-действующих длительных, статических и фактических нагрузок от фонарей и подвесного оборудования.

Рассмотрим пример маркировки балки:

БСД 9-4 расшифровывается следующим образом:

1. БСД – балка стропильная двутаврового сечения,

2. 9 – величина пролета, записывается в метрах,

3. 4 – индекс, характеризующий несущую способность.

Материалы и применяемые технологии

Основной материал для изготовления балок это тяжелые бетоны марки прочности на сжатие которых М500. Подбирается также морозостойкость, водонепроницаемость и трещиностойкость в соответствии с условиями рабочего проекта и определенных условий эксплуатации. Отпускная прочность бетона должна соответствовать проектным данным. Для усиления конструкции балки применяется стержневая горячекатаная арматура класса A-III диаметром 22 мм в количестве 6 шт. согласно ГОСТ 5781-82. Для удобства монтажа массивных балок предусмотрены такелажные петли (2 шт.). Стальные узлы покрываются антикоррозионными составами, чтобы увеличить срок службы всего железобетонного изделия.

Транспортировка и хранение

Балки БСД транспортируют специализированным автомобильным, железнодорожным или водным транспортом. Элементы укладывают в горизонтальное положение и фиксируют горячекатаной стальной проволокой, чтобы исключить падение продукции при перевозке. Кроме того, требуется не допустить порчу бетонной поверхности, поэтому балки изолируются от бортов автомашины и друг от друга деревянными досками толщиной 40 мм. Грамотная и корректная транспортировка ЖБИ – гарант доставки изделий в пригодном для монтажа состоянии. Погрузо-разгрузочный комплекс работ осуществляется грузоподъемная спецтехника. Соблюдаются меры предосторожности.

Хранение балок оптимально организовать в несколько рядов (штабелями), при этом расположение пачек должно обеспечивать свободное передвижение погрузочной техники и максимально удобный захват каждой балки, и подъем ее на высоту.

[res2]

Что такое железобетонная балка?

Строительная индустрия очень часто использует железобетонные балки. Опорные элементы применяются для монтажа плит перекрытий, несущих стен и укрепления фундаментов. Механизм воздействия заключается в распределении нагрузки от половой основы ко всем составляющим конструкциям. Однако при применении всегда учитывается тяжелый вес балок и зависимость от технического обеспечения.

Разновидности: по разрядам

Железобетонные балки и тип сечения классифицируются следующим образом:

  • прямоугольная форма,
  • балки таврового сечения,
  • L-подобные,
  • прогоночные,
  • 2-таврового типа,
  • двускатная балка, имеющая двутавровое сечение.

Отличия деталей из железобетона заключены и в способе производства конструкций:

  • Сборные бетонные балки перекрытия. Изготавливаются на мобильных специализированных заводах. Их отличия — тавровая или прямоугольная насечка.
  • Балки, изготовленные в момент строительства. Такими элементами закрепляется монолитная основа.
  • Комплексно сконструктуированные детали. Двухтипное применение.

Виды железобетонных перекрытий:

  • двускатная плита обыкновенная или решетчатая,
  • односкатное перекрытие из бетона,
  • бетонные стропильные балки.

Строительство включает использование ломаных или криволинейных элементов из железобетона. Основное направление в применении заключено в цели возведения сооружения с прочным и надежным пролетом, который способный выдерживать максимальную силовую и механическую нагрузку.

Типы ЖБИ в зависимости от целевой эксплуатации

Требования и контроль за качеством

Основные аспекты, которые контролируют качество строительного укрепляющего материала, заключены в государственных нормативах, а именно в ГОСТ 20372–2015 «Балки стропильные и подстропильные железобетонные. Технические условия». Существует большой перечень требований к материалу, базовыми считаются:

  • Индивидуальный подбор прочностных качеств к каждому типу сооружения. Для сооружений жилищного класса и чердаков выдержка перед механическим давлением 110 кг/м2. Нагрузка на цокольный этаж или междуэтажное перекрытие — 205.
  • Жесткостные параметры. Междуэтажный пролет — 1 к 230, для чердачного перекрытия — 1 к 190.
  • Шумоизоляционные и теплоизоляционные качества.
  • Дополнительные моменты. Иногда рабочий процесс требует манипуляций, включающий обшивку балочных деталей или наполнение межбалочного пространства специфическим заполнителем.

Материал: преимущества и недостатки

ЖБИ балки отличаются такими плюсами:

  • длительные эксплуатационные сроки,
  • сопротивление к износу,
  • выдержка перед атмосферными и климатическими показателями,
  • высокий модуль прочности,
  • индивидуальные формы и размеры,
  • самостоятельный процесс изготовления.

К минусам относятся:

  • большой вес,
  • трудоемкая процедура расчета,
  • необходимость в технике, обеспечивающей монтаж.

Маркировка: подробная классификация

К буквенной аббревиатуре прилагаются арабские цифры, которые информируют о размере элемента перекрытия для пролетных площадей, проценте несущих особенностей, классификации арматуры и типе применяемого бетона. Строительные работы осуществляются одним образцом из 3 типов балочных перекрытий, которые отличаются размерным показателем:

  • Параметр длины, что обозначается буквой L. Величина материала на 0,45 метров больше, чем пролетная дистанция, и заходит за края опор по 0,2 м на несущие стены.
  • Предполагаемая высота — H. Параметры должны осуществляться в соотношении 5,5% от длины балочного элемента.
  • Показатели ширины — В. Эта величина высчитывается соотношением к высоте, которое должно быть не менее чем 5 к 7.

Изготовление и особенности монтажа

Для строительства масштабных объектов можно купить или заказать на производстве уже вылитые ЖБИ балки, а можно сделать самостоятельно, соблюдая технологические указания. Индивидуальные способы разработки включают наличие таких обязательных аспектов, как подробный расчет железобетонной балки и предполагаемый чертеж конструкции. Самостоятельное производство включает такие этапы:

  1. Сооружение опалубки. Материал — древесина (доска) или фанерный лист. Мера толщины — от 2,5 до 4,8 см. Величина в соответствии с предполагаемыми размерами сооружаемого изделия.
  2. Оклейка внутренней полости опалубки водонепроницаемой пленкой.
  3. Монтаж арматуры. Монтируется 4 стальных стержня, тавровое сечение которых 1,35—1,45 см. При сопряжении арматуры применяется нахлест в рамках 85 см, соединительные стыки обвязываются стальной проволокой. Чтобы избежать коррозийного процесса внутри структуры материала, создается бетонная прослойка между арматурой и поверхностью изделия, актуальный зазор — 4,5—5,5 см.

Профессионалы рекомендуют использовать бетон марки М300. Процесс заливки следует осуществлять одним заходом. Готовое изделие помещается на 48 часов под гидроизоляционный материал. Если производство балок проводится в жаркую пору года, бетонную конструкцию поливают холодной водой раз в сутки на протяжении недели. Эксплуатировать можно только через полных 15—18 дней. Такой метод позволяет изготовить железобетонные балки перекрытия любых размеров, которые способны выдержать максимальную нагрузку.

Бетонные дома, устойчивые к ураганам и торнадо

Крыши с деревянным каркасом

Крыши с деревянным каркасом относятся к той же категории, что и стены с деревянным каркасом. Они просто распадаются во время сильного торнадо или урагана. В следующий раз, когда вы посмотрите телевизионные новостные фильмы о торнадо, обрушивающемся на дом, понаблюдайте, что произойдет раньше. Смотри на крышу!

Деревянно-каркасная кровля и стропильные системы, даже прикрепленные к верху бетонных стен, не выдержали смерчей и ураганов высокой категории.

Изолированная железобетонная кровля

Единственные известные кровельные системы, которые постоянно выдерживали ураганы высокой категории и ветры со скоростью торнадо, были построены со структурными железобетонными настилами, которые надежно и надежно соединялись со стенами из конструкционного железобетона или железобетонных блоков.

Из-за своего веса бетонные крыши обычно должны поддерживаться бетонными стенами.

Стены должны быть усилены, чтобы противостоять горизонтальным компонентам ветра, а также вертикальным ветровым силам ветра, влияющим на нагрузки на крышу.Такие стены называются «несущими стенами / стенами, работающими на сдвиг». Силы ветра, действующие на стены, действуют перпендикулярно поверхности (плоскости) стен. Они, в свою очередь, создают значительные горизонтальные нагрузки на поддерживающие их перпендикулярные поперечные стены.

Чтобы гарантировать, что конструкция бетонной оболочки будет развивать свою полную способность противостоять наложенным разрушающим силам, важно, чтобы конструкция крыши имела соответствующую конструктивную диафрагму, включающую монолитную железобетонную плиту или сборный железобетон с прочным соединением. доски, чтобы полностью раскрыть потенциал бетонной оболочки.

В Северной Америке есть несколько производителей изоляционных бетонных форм, которые могут использоваться для поддержки монолитно залитых монолитных систем бетонных плит. Некоторые из них показаны ниже:

Рис. 5. Типичные изоляционные планки настила крыши, изготовленные в Северной Америке и предназначенные для монолитных железобетонных настилов кровли.

Рис. 6. Поперечное сечение типичного монолитного железобетонного настила крыши, образованного одной из типичных досок ICF, показанных на рисунке выше.Каналы из листового металла, встроенные в пенополистирол рядом со стойками бетонных балок, представляют собой полосы для шурупов для последующего крепления гипсокартона.

Балки хребтов и долин

Может быть несколько различных подходов к конфигурации гребневых и долинных балок, которые могут быть использованы и, вероятно, будут разработаны индивидуальными подрядчиками. Рисунок 7 предлагает несколько возможностей, которые оказались работоспособными.

Рис. 7. На видах показано предлагаемое расположение изоляционных форм для монолитных железобетонных балок конька и ендовы, составляющих одно целое с железобетонным диафрагменным перекрытием кровли.

Рис. 8. Изображение в изометрии поперечного сечения оболочки стены / крыши, показывающее временную опалубку для коньковой балки и опору, оставшуюся на месте после заливки бетона диафрагмы настила крыши.
(Изображение любезно предоставлено Quadlock Building Systems Ltd.)

Строительство бетонного настила крыши

Строительство бетонной плиты для несущей крыши отличается от строительства плиты на земле тем, что внимание должно касаться двух важных целей.Одна из проблем заключается в том, что бетон должен развивать прочность на сжатие, предусмотренную инженером-строителем при проектировании настила крыши. Если план не предусматривает укладку кровельного материала (см. Рассуждения ниже), вторая важная задача — обеспечить непроницаемость бетона для дождевой воды. Достаточно водостойкий бетон может быть получен и регулярно используется для резервуаров с водой, кораблей, труб и т. Д. Для установки на открытой бетонной крыше рекомендуется привлечь компетентного консультанта по проектированию бетонной смеси или поставщика бетона для помощи в разработке бетонной смеси, которая будет использоваться.

Кровля железобетонная

Смерч — это стихийное бедствие, которое не поддается контролю со стороны человека. В то же время крыша дома не является особенно большим или дорогостоящим элементом общей стоимости дома. Таким образом, рекомендуемые критерии минимального качества бетона, который будет использоваться в настиле открытой бетонной крыши, должны быть на стороне более высокой прочности. Поскольку бетонная крыша будет открыта, а не покрыта, она обязательно должна быть герметичной.

Небольшие дополнительные затраты на использование высококачественной бетонной смеси для кровельной плиты компенсируются отказом от стоимости кровельных материалов. Обычные кровельные материалы срываются сильным ветром и становятся частью летящего ракетного потока, а также добавляются к нагрузке на уборку.

Когда крыша построена, как подробно показано выше, дополнительные компенсирующие затраты на сборку крыши достигаются за счет исключения чердачных помещений и их обрамления. Обычные воздуховоды также могут быть устранены путем использования мини-сплит-систем отопления, вентиляции и кондиционирования с тепловым насосом.Было подсчитано, что на утечку воздуха в обычных системах воздуховодов может приходиться до 40% потерь энергии в жилых домах. Устранение этого источника потерь энергии может быть накоплено в течение жизненного цикла конструкции, что приведет к значительной экономии затрат на энергию. Одна только экономия энергии вместе со сниженными расходами на страхование может с лихвой окупить утепленный бетонный настил крыши.

Экономия за счет отказа от традиционных кровельных материалов также компенсирует стоимость бетонного кровельного решения.

Кровельные материалы не использовались на бетонных крышах домов, построенных на острове Гуам за их 50-летнюю историю. Утечки случаются редко, как правило, вызваны неправильными методами строительства и легко устраняются.

Воздухововлечение (A / E) обычно рассматривается как повышение устойчивости бетона к повреждению при замораживании-оттаивании. Следовательно, это не рассматривается в средах, не подверженных замерзанию.

Тем не менее, A / E придает важные качества бетонной смеси во время укладки и отделочных работ — независимо от окружающей среды.Бетон с надлежащим воздухововлечением «смазывается» миллионами крошечных пузырьков воздуха, действующих как шарикоподшипники, что позволяет ему течь более свободно.

Что делать, если крыша протекает?

Как отмечалось в другом месте на этом сайте, на острове Гуам, где за многие годы были построены тысячи бетонных настилов крыш без дополнительных кровельных материалов, протечки кровли случаются редко. Годовое количество осадков составляет 100 дюймов.

Обычно утечки возникают из-за ошибки, допущенной при первоначальном строительстве.Обычно они локализуются на небольшом участке крыши. Одним из решений было заделать крышу одним из имеющихся на рынке кристаллических герметиков. Xypex — типичный пример. Производитель герметика должен предоставить рекомендации.

Внешний вид крыши

Более инновационный подрядчик кровли может быть заинтересован в применении текстуры к крыше, подобной той, которая сейчас обычно используется на тротуарах и проездах. Доступны различные штампы для бетона и техники штамповки.Цветные пигменты в бетоне также могут рассматриваться, а также архитектурные текстуры, такие как открытые заполнители. В солнечных тропических регионах следует учитывать светоотражающие цвета и поверхности в целях экономии энергии. Точно так же в холодном климате для кровельного бетона могут использоваться темные пигменты, которые помогают поглощать часть солнечного излучения.

Шаги к устройству бетонной кровельной плиты

Представьте, что сначала вы строите дом и возводите крышу. Трудно представить, а? Что ж, на нескольких станциях Eglinton Crosstown именно так мы и поступаем.

Станции Фэрбэнк, Форест-Хилл, Чаплин и Маунт-Плезант строятся сверху вниз — сначала будет построена крыша, а затем последуют дальнейшие раскопки и строительство станции.

На фото: перекрывающая балка заливает верхние части свай.

Этот метод строительства дает несколько больших преимуществ. После того, как плита крыши залита и затвердеет, дорога снова откроется, а строительство будет продолжено ниже, что в конечном итоге означает меньшие нарушения.Это также позволяет разместить подземные коммуникации в их окончательной конфигурации. Наконец, бетонная плита крыши повышает безопасность подземных рабочих.

Станция

Forest Hill, на Эглинтон и Батерст-роуд, была первой нисходящей станцией проекта Crosstown, на которой была установлена ​​плита крыши. Подготовка началась в августе, и бригада залила бетонную плиту крыши в ночь на 25 сентября и до утра 26 сентября.

На фото: начальная тонкая бетонная плита из глинистого раствора залита и закончена.

«Метролинкс, город Торонто, и наша команда разработали решение, которое снизит воздействие проекта на путешествующих людей и обеспечит лучшую рабочую среду во время строительства станции», — сказал Спенсер Кэмерон, менеджер проекта, Forest Hill Station. «Я очень горжусь командой Forest Hill, нашими субподрядчиками и дизайнерами за то, что они справились с техническими проблемами, возникающими при реализации этого метода».

На фото: бригада Forest Hill Station готова к строительству плиты крыши.

Основные этапы строительства бетонной плиты крыши

1. Колпачок луч налить: После того, как выемка грунта и сваи завершены, бетонная крышка луч заливается через вершину сваи. Цокольная балка равномерно распределяет нагрузку ската крыши на сваи внизу.

2. Профилирование и глиняная плита: Земля вокруг котлована выравнивается, а затем заливается и завершается первоначальная тонкая бетонная глиняная плита.

3. Конструкция перекрытия: Укладывается арматурная сталь, затем устанавливается опалубка для заливки бетона.Размещены электрические каналы, которые будут проходить через конструкцию, и водонепроницаемые заглушки. Наконец, устанавливается верхний мат из арматурной стали.

4. Заливка бетона: Заливается бетон, а затем оставляется для отверждения примерно на семь дней.

Строительство бетонной крыши | HowStuffWorks

Рассматривая возможности строительства бетонной крыши для защиты от штормовых ветров, почти невозможно не вспомнить «Трех поросят». Классическая сказка рассказывает историю трех домовладельцев-свиней и их попыток забаррикадироваться от злого волка, у которого есть легкие, ураганные ураганом.Волк быстро расправляется с домами, построенными из соломы и дерева, но не может взорвать дом из кирпича.

Все большее число строителей последовали примеру третьей свиньи, использовав большее количество бетона в жилищном строительстве. Дерево может выдержать испытание временем в нормальных условиях, но оно может легко выйти из строя, если подвергнется дополнительным нагрузкам или подъемным силам от сильных ветров — волчьих или иных.

Бетонная крыша — это именно то, что звучит: сплошная бетонная плита, покрывающая верхнюю часть вашего дома.Точные характеристики различаются, но большинство бетонных крыш имеют толщину в несколько дюймов. Например, компания Hurricane Proof Systems из Флориды предлагает 7-дюймовую (18-сантиметровую) бетонную плиту в три слоя.

Чтобы установить такую ​​крышу, бригада сначала строит каркас предполагаемой крыши. Эти каркасы могут быть либо съемными бетонными формами, либо неподвижными изоляционными бетонными формами, которые просто становятся частью готовой крыши. Затем заливается бетонная смесь, распределяется по каркасу и армируется стальными стержнями, которые служат своеобразным каркасом для застывшего бетона.Плоские крыши проще всего создать из бетона, но также возможны и сложные наклонные крыши. Эти варианты позволяют бетонным крышам соответствовать практически любому желаемому стилю жилья, хотя наклонные крыши требуют гораздо больше инженерных и дизайнерских решений. Подрядчики могут покрыть крышу любой отделкой, черепицей или черепицей, чтобы придать ей желаемый вид.

Конечно, бетонная крыша требует большей опоры, чем обычная деревянная крыша. Бетон много весит, и внешние стены должны выдерживать гигантскую плиту.Внутренние опорные балки могут помочь, но конструкция работает лучше всего, когда бетонные стены, пол и крыша образуют прочную оболочку. По этой причине установка бетонной крыши на деревянный каркасный дом требует значительных структурных изменений. Если бетонная крыша не имеет должной опоры, она может обрушиться, особенно если она подвергнется дополнительным нагрузкам, таким как землетрясения и нарастание снега. Твердая бетонная конструкция меньше подвержена нагрузкам и, как сообщается, может противостоять ураганным ветрам категории 5 со скоростью более 155 миль в час (249 километров в час) [источник: Шепард].

Бетонная крыша также снижает риск повреждения от огня, термитов, грибков и повреждений, причиненных водой. Хотя паводковые воды могут деформировать или плавать деревянный дом, хорошо построенный бетонный дом будет стоять прочно. Это делает саму конструкцию гораздо более пригодной для восстановления в худшем случае. Во многих областях конструкция бетонной крыши также позволяет конструкциям обходить определенные строительные нормы и правила, а также может сократить страховые взносы.

Окончательная цена на жилую бетонную крышу довольно высока — часто в два-четыре раза дороже, чем традиционная деревянная крыша [источник: Vanderwerf].Это не значит, что вы не можете построить бетонную крышу по дешевке. Менее эстетичные бетонные крыши распространены на подверженных ураганам Карибских островах и в некоторых частях развивающегося мира. Эти конструкции часто состоят из небольших домов из шлакоблоков, увенчанных рядами стальных балок и блоков, покрытых слоем бетона.

Конечно, есть несколько способов применить бетонную защиту к вашей крыше. На следующей странице мы рассмотрим бетонную черепицу.

(PDF) Укрепление сборных железобетонных балок крыши, поврежденных коррозией бетона и арматуры

TRANSBUD-2019

IOP Conf.Серия: Материаловедение и инженерия 708 (2019) 012060

IOP Publishing

doi: 10.1088 / 1757-899X / 708/1/012060

2

б) потеря эксплуатационной целостности из-за физического старения материалов конструкций во время его интенсивная и

длительная эксплуатация;

в) изменение исходных расчетных температурно-влажностных параметров окружающей среды при ее агрессивном воздействии на нормальный бетон и арматуру

;

г) возникновение на предприятиях чрезвычайных ситуаций, приводящих к опасному техническому состоянию

строительных конструкций;

д) халатное оформление проектной документации, неудовлетворительное изготовление и монтаж конструкций

, изменения в нормативных документах.

Усиление железобетонных конструкций производится с начала

20 века. Сначала в качестве арматуры ученые использовали ровный слой штукатурки и укладку усиленного слоя нормального бетона

[9, 10]. В 1936 году Анри Лосье использовал хомуты с предварительным напряжением для

конструкций, склонных к растрескиванию. Он также рекомендовал использовать дополнительную продольную арматуру

при недостаточной площади существующей арматуры [1].В 1938 году в Великобритании были выполнены предварительные

растяжения поддиагоналей механическим способом с помощью регулировочных болтов. Этот метод применялся для усиления

железобетонных балок. В 1930-40 гг. Сцепление «нового» бетона со «старым» бетоном составляло

, использованное для армирования, одностороннего соединения железобетонных конструкций и метода заполнения рубашек

и полос с дополнительной продольной арматурой и хомутов. Решение этих вопросов было

, которое искал А.Гвоздев, И.М. Литвинов, И.Ф. Шаров, А.А. Судариков [1-3]. С 1949 г., Лозовый

Ю.И. выполнил усиление железобетонных конструкций под нагрузкой. Для существующих построек,

нуждались в усилении; введены новые элементы в виде дополнительного армирования,

пространственных связей выдавливания и системы односторонних скреплений. При этом напряженное состояние усиленных

элементов выполнено термическим, термоэлектрическим и термомеханическим методами.Также был интересен способ упрочнения изгибаемых элементов за счет местных напряжений для растягивающих и

сжатых участков и создания в них напряжения, обратного знаку от напряжений, создающих рабочую нагрузку

[1]. Эти исследования были продолжены другими учеными Львовского политехнического национального университета,

, в частности Э.Р.Хило и Б.С. Попович. Они исследовали усиление железобетонных балок

с помощью предварительно напряженных шарнирных и стержневых цепей [11, 12].Эти исследования внедрены на

многих предприятиях Украины и России.

Сегодня кафедра строительных конструкций и мостов Национального университета Львовской политехники

активно проводит исследования и дает практические рекомендации по усилению изгибных элементов

, которые потеряли свою несущую способность под воздействием различных факторов, которые описаны ранее. В

[13] показаны исследования усиления конструкций железобетонным кожухом.Особенностью этого усиления

является учет существующего отклоненного режима. Важным аспектом усиленных конструкций

является их долговечность и надежность в эксплуатации, поскольку эти параметры

могут измениться после упрочнения [14]. Довольно часто при усилении изгибаемых конструкций

упрочняются только нормальные секции, так как возникает необходимость быстрого и безопасного увеличения несущей способности

наклонных секций [15].Большинство ученых отмечают, что для экономичного решения усиления

с прогнозируемой оценкой напряженного состояния после упрочнения необходимо учитывать напряженное состояние конструкций

перед применением усиления с обеспечением совместной работы основного и

дополнительное армирование. Усиление железобетонных конструкций (можно использовать эти методы для

железобетонных конструкций) с разгрузкой усиливаемых балок на любой уровень составило

, описанное в [1-3].Эти исследования позволяют использовать полученные экспериментальные значения прочности для

оценки технического состояния, несущей способности и эксплуатационной целостности конструкций. Эксперименты

показали, что разгрузка несущих конструкций на любые уровни снижает количество арматуры для усиления

и обеспечивает значительную экономию строительных материалов. Для использования усиления с разгрузкой

необходимо, чтобы в конструкциях, подлежащих упрочнению, не было значительных потерь физико-механических свойств

нормального бетона и арматуры с обеспечением их совместной работы.

Проектирование железобетонных колонн и балок

Колонны и балки

Конструкция железобетонных колонн и балок очень важна для обеспечения прочности конструкции здания и, в частности, для того, чтобы выдерживать землетрясения и другие стихийные бедствия. Здесь мы рассмотрим конструкцию колонн и балок , размещение бетона и стали и то, как они придают прочность конструкции. Мы также рассмотрим на опасность того, что столбцы будут слишком маленькими или слишком тонкими .


См. Полную статью «Фиксированное жилище» здесь «Вы чувствуете себя бананом. pdf»


Прочность конструкций зданий

Недавно появились новости о серьезных землетрясениях в разных частях мира, и мы знакомы с изображениями разрушенных или обрушившихся зданий. Индонезия очень подвержена землетрясениям, а Бали считается зоной повышенного риска.

Если ваш дом спроектирован и построен в соответствии с надлежащими принципами и стандартами структурно-инженерного проектирования, то ваш дом должен быть безопасным, к сожалению, многие дома спроектированы и построены в соответствии с проектами, которые могут или могут не соответствовать обоснованному инженерному проектированию.

Вероятно, один из наиболее распространенных и тревожных недостатков, которые я наблюдаю ежедневно, — это здания с плохо спроектированными конструкциями или даже без них.

Конечно, в любом здании всегда будет риск, однако хорошо построенная конструкция, даже если она повреждена в результате стихийных бедствий, часто может выдержать такие силы и часто означает разницу между жизнью и смертью.

К сожалению, подобно тому, как некоторые люди носят неудобные туфли на высоком каблуке ради моды, многие люди, очевидно, готовы отказаться от разумного структурного дизайна ради чистых линий здания.

Нигде это не проявляется более очевидно, чем при проектировании несущих колонн здания.

Что такое несущие колонны?

Несущие колонны — это вертикальные железобетонные колонны, которые стоят на фундаменте и поддерживают здание, они поддерживают стены, полы и крыши, а в сочетании с железобетонными балками они образуют прочный каркас, который позволяет зданию выдерживать довольно разрушительные силы. такие как наводнения, сильные ветры, землетрясения, оползни и просадки грунта.

Обычные строительные колонны в домах обычно имеют квадрат 20 см на 20 см, что шире средней стены. В последние годы проектировщики зданий не хотят, чтобы структурные колонны выступали из стен и разрушали чистый вид их зданий, поэтому они стали использовать в своих проектах узкие колонны прямоугольной формы (широкие и тонкие), чтобы их можно было спрятать в стенах. Тощий — это, конечно, технический термин. Многие виллы на Бали строятся таким образом с тонкими колоннами, обычно толщиной 15 см и шириной 30 см.

Для инженеров-строителей это серьезная проблема. Чтобы понять, почему, давайте посмотрим на основы проектирования железобетона.

Основы проектирования железобетонных изделий

Комбинация бетона и стали придает железобетону огромную прочность. Бетон твердый и не поддается сжатию, но он хрупкий и легко трескается. Сталь скрепляет бетон, он не растягивается и не ломается. Когда мы объединяем эти два элемента, мы получаем очень прочный материал, если сталь правильно спроектирована и расположена внутри бетона.

Положение стали очень важно. В железобетонном полу мы используем два отдельных слоя горизонтальных стальных стержней, заделанных в бетон. Теперь, если мы поставим груз на пол, пол попытается прогнуться, но для этого верхние стальные стержни должны будут сжаться или смяться и / или нижние стержни должны будут растянуться или сломаться.

Если два слоя стали расположены близко друг к другу, величина, на которую стальные стержни должны быть сжаты или растянуты, чтобы допустить провисание, мала, и пол не будет очень прочным, но если мы увеличим расстояние между слоями стали, степень растяжения и сжатие стали, необходимое для провисания, намного больше — пол будет намного прочнее.

Сталь, которую мы используем, должна быть достаточно прочной, чтобы не ломаться и не растягиваться, а бетон должен быть достаточно толстым, чтобы надежно удерживать сталь на месте и не трескаться.

Если мы рассмотрим тот же эффект в бетонной колонне, мы увидим, что прочность колонны во многом определяется размером стальных стержней и расстоянием между стержнями в бетоне.

В большинстве случаев колонны удерживают предметы, они должны поддерживать только вес, однако во многих случаях (например, во время землетрясений) на колонны действуют боковые силы, и поэтому они должны быть в состоянии противостоять растрескиванию или изгибу.

Легко понять, что если мы сделаем бетонную колонну с единственным стальным стержнем в центре, колонна будет легко изгибаться и трескаться.

Если мы поместим четыре (или более) стальных стержня в форме квадрата по центру колонны, точно так же, как пол, для того, чтобы колонна изогнулась, некоторые стержни должны быть сжаты, а другие — растянуты или растянуты. ломаются, и чем дальше друг от друга находятся стержни (при этом они все еще заключены в бетон), тем лучше колонна выдерживает изгиб.

Обычно мы делаем столбцы квадратными, потому что это придает столбцам одинаковую силу во всех направлениях (направления A и B на диаграмме).

Тонкие колонны могут быть опасны

Однако если мы сделаем столбец прямоугольным, т.е. широкая, но не очень толстая, чтобы ее можно было спрятать в стене. Колонна может иметь высокую прочность в направлении стены (направление A), но не под прямым углом к ​​стене (направление B). Типичная современная прямоугольная тонкая колонна может иметь ширину 30 см, но толщину всего 15 см, что делает ее значительно слабее в направлении B.

Чтобы компенсировать слабость тонких колонн, дизайнеры могут размещать прямоугольные колонны под прямым углом друг к другу в разных частях здания, однако это не замена использованию квадратных колонн. Они также обычно ставят шесть стальных стержней вместо четырех в тонкие колонны, что действительно помогает, но обычно они имеют меньший диаметр, чтобы попытаться вставить их в бетон. Любой инженер скажет вам, что вам достаточно уменьшить диаметр стального арматурного стержня совсем немного, чтобы значительно снизить его прочность.

К сожалению, у тонких колонок есть и другие серьезные недостатки.

1. Кислород в воздухе может проникать в бетон на расстояние 6-7 см и окислять (ржаветь) арматурную сталь. Рекомендуется, чтобы арматурная сталь в конструкционном бетоне была покрыта слоем толщиной не менее 6 см, чтобы предотвратить ржавление стали. Это особенно важно в пределах 50 км от моря из-за наличия соли в воздухе. Если наша колонна имеет толщину всего 15 см, и у нас есть 6-сантиметровое покрытие из бетона поверх стали, у нас остается только 3 см для размещения наших двух слоев стальных стержней.Очевидно, что невозможно построить бетонную колонну толщиной 15 см с достаточным бетонным покрытием, чтобы должным образом защитить стальные арматурные стержни.

2. Типичная стена имеет толщину всего 15 см и имеет слой штукатурки (цементной штукатурки), вероятно, толщиной около 0,5 см, которая покрывает стену, чтобы сгладить ее. Эта штукатурка наносится как на колонну, так и на кирпичи или цементные блоки, которые образуют стену между колоннами. Для этого столбцы можно сделать еще тоньше, теперь мы уменьшили толщину столбцов до 14 см.

3. Залить бетонные колонны непросто, потому что бетон нужно заливать сверху вниз в опалубку — обычно в опалубку глубиной 3 метра, сделанную из фанеры. Бетон не должен быть слишком влажным, а мелкие камни в бетоне должны проходить сквозь арматурные стержни на своем пути вниз. Бетон должен подвергаться вибрации во время процесса, чтобы убедиться, что бетон достигает дна формы и что все воздушные зазоры заполнены. Это достаточно сложно с квадратной колонной, но намного сложнее с колонной толщиной 15 см.Тонкие колонны часто страдают от плохой конструкции.

Если вы хотите, чтобы ваше здание было безопасным при землетрясениях, лучше всего использовать квадратные колонны.

Так как же решить проблему дизайна? Если мы построим стены так, чтобы внутренняя поверхность стен была на одном уровне с внутренней поверхностью колонн, тогда внутренние стены здания могут быть чистыми без колонн, выступающих в комнаты. При этом колонны остаются на внешних поверхностях стен, и это соответствует традиционным балийским принципам дизайна, в которых колонны являются неотъемлемой частью здания.Это соответствует просьбе наших балийских хозяев о том, чтобы в зданиях были элементы традиционной балийской архитектуры.

железобетонных балок — испанский перевод — Linguee

Ho ll o w железобетонные балки .

edincsp.com

Vigas hu ec as de ormign arm ado .

edincsp.com

Этаж

[…] плиты построены wi t h железобетонные балки , c er amic верхняя плита и […]

компрессионные пластины.

cuvasa.com

Los forjados se

[…] construi r n co n vigueta d e гормон a rm ado, bovedilla cer mic a y chapa […]

de compresin.

cuvasa.com

Это было инновационное здание для своих

[…] время, так как это us e d железобетонные балки , w hi ch разрешено […]

иметь просторное внутреннее пространство

[…]

без каких-либо столбцов посередине.

museomaritimobilbao.org

Se trata de un edificio pionero en su

[…] poca, ya q ue u tili z vigas de ormign ar mado q ue l e perican […

tener un ampio espacio интерьер

[…]

sin ningn tipo de columna en medio.

museomaritimobilbao.org

Технология Simplex Cepol — это строительная система, основанная на использовании подшипника

[…]

панели стеновые сборные

[…] плиты и световые элементы n d строительство […]

стяжки модульные промышленные

[…]

и согласованы по размерам.

edincsp.com

El Sistema Simplex Cepol es un sistema constructivo basado en la utilizacin de paneles de muro

[…]

портала, elementos de

[…] forjado y de c ubier ta en гормон armado al i ger ado n, vigas d ec32 ec32 9032 у атадо, [. ..]

промышленных и модульных координаций.

edincsp.com

Гидро снос конструкции анкера для базовой пластины

[…]

группы турбин

[…] на ТЭЦ, удалив т h e железобетон o n 3 балки ничьи и две боковые части, удаляя в общей сложности […]

объем 34 м 3 из

[…] Бетон

с высоким уровнем сложности работ.

befesa-gri.es

Hidrodemolicin de la estructura de anclaje para apoyo como bancada de un turbo grupo en

[…]

Central Trmica, mediante

[…] la eli mi naci nd el гормон ar mado d et res vigas, do dos laterales con una cantidad total d e гормон а e liminar […]

de 34 m 3 con una complejidad de obra muy alta.

befesa-gri.es

Строительная технология основана на

[…]

сборное решение, не только

[…] в составе т h e железобетон p i ll ars a n d балки b ut также в сборном […]

пустотных бетонных блоков

[…]

в перекрытии, а также в фальшполах.

new-learn.info

La tecnologa edificatoria del edifico est basada en la

[…] prefabricacin, t anto en la estructura de pilar es y jcenas de гормон ar mado, c omo en […]

Эль Форхадо де Пласас

[…]

alveolares y el uso de un suelo flotante.

new-learn.info

Анкерный канал s i n железобетонная балка s t re ssed by fire on one s id e , железобетонная балка , железобетонная балка , s t re sssed by fire с трех сторон, и железобетонные колонны напряжены [. ..]

огнем с четырех сторон были исследованы.

jordahl.de

Se han analizado rales

[…] de ancl aj e en vigas d e гормон а rmad o sometidas a carga de fuego en un la do , en argas ma do sometidas a carga de fuego por tres la do sy en vigas de hor mi gn armado […]

sometidas a carga de fuego por cuatro lados.

jordahl.de

Большинство домов не построено

[…] к s te e l железобетон w a ll s, s te e l a nd особенно […]

не с дизайном

[…]

спроектирован так, чтобы выдерживать силы землетрясения.

projecttristar.net

La Mayor Parte de las casas no estn

[…] construidas co n pared es de гормон ar ma до , vigas d e ace romente [ ]

no atendiendo a un DISO

[…]

Cuya Ingeniera Soporte La Potencia de Un Terremoto.

projecttristar.net

Первый этап включал земляные работы, фундамент и конструкции первых двух зданий,

[…]

завершен корпусом

[…] фасада s o f железобетон w a ll s и sup po r t балки a lso o f железобетон , b ui lt on site, a […]

конструкция сборных плит и компрессионного слоя.

fccconstruccion.com

En una primera fase se realiza el movimiento de tierras, la cimentación y la estructura de los dos primeros edificios que se

[. ..]

Complete con la realización

[…] de fac ha das con mur os de Germig ó n arm ado y vigas de ap oyo гормон 9032 armado realizadas i n situ, […]

forjados de prelosas y capa de compresión.

fccconstruccion.com

В составе

[…] несущие стены a n d железобетон м ai n балки .

cuvasa.com

Estructura formada por

[…] paredes de ca rg a y jce nas d e гормон a rm ado .

cuvasa.com

Железобетон s t ru арматуры (столбы a n d балки ) м стены [ м]

и керамическое напольное покрытие обеспечивают высокую тепловую массу.

new-learn.info

Estructura de pilares y jce nas de ormign arm ado y cerramientos d e obra […]

de fbrica de ladrillo.

new-learn.info

Адаптирован ко всем типам грунта и установлен горизонтально, предназначен для удаленных, автономных

[…]

сайтов с высоким риском

[…] от кражи (anti-t he f t железобетон s t ru трещина на gr ou n d o r c бетонные плиты).

tenesol.com

Adaptada a todo tipo de suelos en planos Horizontales, est disada para ubicaciones aisladas en los que

[…]

existe un elevado riesgo de robo (estructura

[…] antir ro bo e n гормон a rmad o colocada sobre largueros o lo sas d e гормон) .

tenesol.com

Железобетон a n d железобетонные балки .

montecanal.es

Hormign и rma do de j cena plan a y semivigueta armada en […]

forjados.

montecanal.es

In-s it u « железобетонный p i ll ars a n d s излучающая анкерная балка и бетонный свод, в остальной части […]

каркасов.

victoriapromociones.com

P ila res y vigas d eormign a rmado ‘ in situ ‘, vigueta semiresistente, y boved il la deign la deign en r es to de […]

forjados.

victoriapromociones.com

нормальный или

[…] pre-streaming ss e d железобетон o r m o rt a r балки .

edincsp.com

Vigas de m orter orter ormign armado no rmale s o pretensadas.

edincsp.com

Эти здания га v e железобетон c o lu mns a n d кладка […]

стены, похожие на те, что есть во многих регионах Испании.

igc.cat

Son edificios de pila r y jc ena de Germign con ci erres d e obra de fbrica, […]

como tambin se encuentran en muchas zonas de Espaa.

igc.cat

Полуфабрикаты ur e d железобетон e l em ents, предназначенные для балок t h e c на структуре в […]

в случае наличия дополнительной бетонной конструкции.

bscp.es

Элементос

[…] semipr ef abric ado sd e гормон a rma do desti na dos a re aliza 9032as el supu es to de […]

existir una estructura complementaria de Germign.

bscp.es

Конструкция здания и размеры его портиков были обычными в то время, а высота между поковками — это высота, строго необходимая для использования, для которого оно было предназначено, составляя

[…]

из системы

[…] портики mad e o f железобетон p i ll ars and m ix e d балки i th многослойные стальные профили a n d железобетон ( e ve ry 3.4 м […]

и бухты 7,2 м и

[…]

7,0 м с вылетами по 2 м с обоих концов), которые поддерживают керамическую поковку.

ondiseno.com

La estructura del edificio y la sizesin de sus prticos era la привычный en la poca, mientras que la altura entre forjados era la estrictamente necesaria para el uso a que урегулирование судьбы,

[…]

consistiendo en un sistema

[…] de prticos de pi lare s de horign arm ado y vigas mi xta sd e per 90 min324 fi la decero oy гормон рука ado ( ca da 3,4m y vanos [. ..]

от 7,2 м до 7,0 м с волной

[…]

en ambos extremos de 2m) que soportan forjados cermicos.

ondiseno.com

Железобетон b y i nsulating fe et s , балки f или или опорные стены и или o f железобетон .

grupooxo.com

Cimentac i n de Germign armado media nt e zap at as ai sla das , vigas d mua ro sy sol er a de ormign armado .

grupooxo.com

Поверхностный фундамент из бетона

[…] фундамент и подпорная стена s o f железобетон , s ho red up by founda ti o n

roaprocoinsa.es

Циментацин поверхностный медиант запатас и мурос

[…] де кон te nci n де гормон arma сделать rr iost ra das medi an taci .

roaprocoinsa.es

F lo o r балки ( o ve r 20m l на g , n d prestre ss e d бетонные балки w i th прямоугольные, […]

Г-образное или перевернутое Т-образное поперечное сечение)

echo-engineering.net

Vigas pa ra s ue los (de ms de 20 m de l argo, vigas de h orm ig n reforzado4 r предварительное натяжение [. ..]

co n cortes rectangulares, en forma

[…]

де Ло энформа де Т инвертида)

эхотехника.нетто

Его конструкция i s o f железобетон , w it ha syste m o f балки s la bs и столбцы […]

равномерного темпа.

migraciones.gov.ar

Su estr uc tura es de horign ar mad o, co n un sist ema e324 d sas y co lu mnas de […]

Ritmo Uniforme.

migraciones.gov.ar

На t h e бетон r i ng там остаток s i x t a l балки t h на сходятся […]

на центральном кольце, также сделанном из стали.

fccconstruccion.com

E n dicho anill o d e гормон, se apoya n s eis vigas arm ada s que l

Convergen en un anillo central que tambin es de acero.

fccconstruccion.com

Мы проектировали сверху вниз, например

[…]

Марсела Корреа обычно подвешивает: мы

[…] подвесили несколько м i n балки из железобетон ss oc …

из того же открытого материала, окрашенного в черный цвет —

[…]

беседка с фальшивым небом над частью парка, отведенной под проект.

chile-architects.com

Proyectamos de arriba hacia abajo como l o hace h abitualmente Marcela Correa con sus piezas

[. ..] colgantes: sus pe ndim os u na s vigas m ae stras d e гормон rmado- …]

Losas del Mismo, материал

[…]

en bruto pintado negro- produciendo una prgola a modo de un cielo falso sobre el pedazo de parque asignado al proyecto.

chile-architects.com

Конструкция n o f балки a n d колонна s i n железобетон ru прорези выполняются дополнительными модулями RF-CONCRETE […]

Стержни и колонны RF-CONCRETE по упрощенному зональному методу.

dlubal.com

E lc lcu lo de vigas y pil are s en la s estructur as de normign se re median aliza БЕТОН Me mbers […]

y RF -CONCRETE Co lumns en concordancia con el

[…]

mtodo de la zona simpleificada.

dlubal.com

Церковь прямоугольная, план этажа

[…] с остроконечным углом ro o f усиленный b y s ровный крест ie c e балки.

conllodeoincio.com

Es una iglesia de planta прямоугольная, que se

[…] cubre a do s aguas y se refuerza co n s iet e vigas t ira nte 9032.

conllodeoincio.com

Шифер со двускатной крышей f i s усиленный b y th e e балки .

conllodeoincio. com

Cubierta de

[…] pizarra a dos agu as reforzada po r t re s vigas t ir ante s en.

conllodeoincio.com

Расположение органа на трибуне часовни

[…] Требуется c ho i r балки t o b e усиленная […]

его вес тринадцать тонн и

[…]

Соответствующий корпус для органа должен быть построен в том же стиле, с такими же драгоценными материалами и отделкой, что и остальная часть часовни.

focus.abengoa.es

El emplazamiento en la tribuna de la capilla exiga adems

[…] del reforzam ie nto de l as vigas de l co ro p ar a sostener […]

sus trece toneladas de peso, una caja-mueble

[…]

acorde en su estilo, en la nobleza de los materiales y en su decoracin con la del resto del templo.

focus.abengoa.es

Бетонные скатные крыши | ICF Builder Magazine

Покрытие конструкции ICF бетонной крышей имеет ряд преимуществ. Возможно, наиболее очевидным является сопротивление бедствиям. Бетонная плита защитит людей и людей от ураганов и торнадо и полностью пожаробезопасна.(Для получения дополнительной информации см. Total Shell, Total Protection на стр. 28 этого выпуска.)

Они могут выдерживать огромный вес, поэтому бетонные крыши можно превратить в настилы, сады на крыше или даже дополнительное парковочное место.

В сочетании с системой формирования пены, такой как Lite-Deck, бетон может создать высокоэффективную кровельную систему, которая «завершает энергетический барьер». Как и стены из ICF, сочетание пены и бетона в крыше защищает внутренние помещения от колебаний температуры снаружи. Доказано, что рядом с аэропортами эти «крыши ICF» значительно снижают проникновение звука.

Но то, что у дома бетонная крыша, не означает, что она должна быть плоской. Благодаря инновационным системам формования и улучшенному программному обеспечению для проектирования наклонные бетонные крыши теперь проще, чем когда-либо. Некоторые строители, такие как Майк и Дастин Кинг из Ateg Engineering, берут на себя невероятно сложные конструкции крыш с множеством выступов, впадин и гребней и строят их из бетона.

Пенопласт создает серию карманов балки, которые заполняются железобетоном.Карманы, идущие параллельно линии гребня, обычно вырезаются в пенопласте на месте. Некоторые дизайнеры рекомендуют залить монолитную плиту поверх балок. Другие проектируют окончательную отделку крыши, чтобы нанести ее поверх пенопласта.

The Kings спроектировали и построили ряд сложных наклонных бетонных крыш в Северном Техасе. Один был установлен в резиденции Хоффмана площадью 15 000 кв. Футов к востоку от Далласа в Форни, штат Техас. В нем 15 комнат на трех уровнях, а крыша невероятно многогранна.Король даже сделал эркер на крыше.

«Большая часть этого была сделана так же, как мы делаем типичную установку Lite-Deck», — говорит Дастин Кинг. «Когда он находится на таком склоне, мы берем кусок дерева и разрезаем его по размеру склона, чтобы опора могла опираться на поверхность, параллельную полу. Мы можем продеть винт через верхнюю часть распорки, сквозь дерево и в тонкую стальную стойку, чтобы убедиться, что ничего не двигается ».

Он использует регулируемые распорки Pro-Shore с балками, проходящими по центру на 6 футов, и стойками примерно через каждые 4 фута.

King использует для большинства крыш обычный бетон с низкой осадкой. «В этом проекте мы использовали 3-дюймовую смесь с уклоном 7:12, и она без проблем оставалась на месте. Я думаю, что самая крутая, которую мы лично сделали, — это питч 9:12, и это сработало просто отлично.

Настил из пенопласта может быть покрыт сплошной бетонной плитой для максимальной защиты или закончен только карманами для балок (ниже). Решение повлияет на количество требуемых распорок, когда пенопластовые панели установлены на место (ниже)

Пэт Бошарт, изобретатель системы Lite-Deck, отмечает, что укладка бетона на наклонной поверхности не новость.«Они делают это с 1960-х годов на каналах, облицованных бетоном, и каналах ливневой канализации», — говорит он.

Пожалуй, самой сложной задачей для скатных крыш являются инженерные и проектные работы.

«С наклонной бетонной крышей все намного сложнее», — подтверждает Кинг. «Бедра и впадины должны быть спроектированы, и многие из них основаны на опыте и профессиональном суждении».

В доме Хоффмана Кинг разработал стальную двутавровую балку на линии гребня, при этом Lite-Deck проходит перпендикулярно гребню.«Мы сделали много стальных коньковых балок, но мы также сделали несколько бетонных балок», — говорит он.

Каналы для бетонных балок прорезаны в пенопласте по всем бедрам и впадинам. В пенопласте на полпути между карнизом и основной линией конька также был вырезан канал, чтобы связать другие бетонные балки вместе и помочь поддержать линию конька.

Необычной особенностью этого дома является то, что на крыше нет монолитной плиты, залитой поверх Lite-Deck. Бетон укладывался в карманы балок на уровне поверхности пенопласта, но сверху бетон не заливался.”

«Нет причин, по которым вы не могли бы сделать плиту», — говорит Кинг. «В данном случае это было именно так, как это было сделано». Крыша была покрыта ископаемым бетоном, который был проштампован и окрашен, чтобы напоминать черепицу. Тот же продукт был использован на внешних стенах, которые были вырезаны, чтобы напоминать обтесанный известняком.

Клойд «Джо» Варнес, специалист по бетону и инженер-консультант, имеет более чем 40-летний опыт работы с скатными бетонными крышами. Он построил один из первых «полностью бетонных» домов в Калифорнии в 1966 году в рамках исследования U.С. Департамент жилищного строительства и городского развития (HUD). Варнес отмечает, что если бетонная крыша правильно привязана к стенам ICF, вся конструкция будет значительно прочнее.

Именно это Кинг сделал с домом Хоффман. «Мы вытащили прутья из стены ICF на несколько футов и привязали их к балкам крыши. Все соединения балок имеют достаточно соединительной стали ».

У всех трех основных производителей настилов из пенопласта, Lite-Deck, Insuldeck и Amdeck, есть технические подробности о том, как выполнять эти соединения.

Warnes отмечает, что скатные крыши могут быть построены с использованием ряда других технологий, таких как стальные балки и фанера, но только настил из пенопласта включает изоляцию, шумоподавление и другие функции, которые потребуются большинству владельцев.

На презентации, которую он провел на встрече ACI осенью 2006 г., он объяснил общий процесс проектирования. Во-первых, спроектируйте структурные опоры на линиях хребтов и в впадинах. Во-вторых, определите, как будет формироваться и укрепляться карниз здания. Затем рассчитайте требования к опалубке (или другой формовке), опалубке и арматуре.

Фактический процесс строительства довольно точно следует этим этапам. После того, как балки хребта установлены, подрядчики формируют карнизы, укрепляют их, а затем устанавливают опалубку для остальной части крыши. После этого также укрепляется, укладывается арматура и привязывается к стенам. В это время в поролоне прорезаются любые дополнительные лучевые карманы. Когда все на месте, бетон заливается сначала в карманы балок, а затем плитой по всей конструкции.

Дом Хоффмана построен без карниза, но Кинг говорит, что это можно сделать разными способами.«Мы сделали это несколькими разными способами. Вы можете закончить бетонирование у стены, но пропустите пену через стену в качестве карниза. Мы также сделали карниз из фанеры, хорошо укрепили его и залили вместе с остальной крышей. У Western Forms есть карнизная форма, которую мы использовали и хорошо зарекомендовали себя ».

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
