Железобетонные балки перекрытия: размеры, ГОСТы, изготовление

Преимущества и недостатки железобетонных балок

Для того чтобы определить целесообразность использования ж/б балок для устройства перекрытий при строительстве частного дома рассмотрим их плюсы и минусы.

Можно выделить следующие преимущества балок из железобетона:

• Прочность – правильно подобранная или изготовленная такая балка прочнее деревянной;
• Огнестойкость – бетон материал не горючий;
• Жесткость – способность перекрывать большие пролеты без прогиба и вибрации;
• Устойчивость к влаге – особенно актуально при устройстве перекрытия над помещениями с повышенной влажностью.

Из недостатков можно выделить:

• Относительно большой вес – более высокая нагрузка на стены, а для погрузки и монтажа необходимы грузоподъемный механизм или машина (кран).
• Более высокая теплопроводность, по сравнению с изделиями из древесины;
• Более высокая стоимость, особенно готовых изделий, изготовленных на ЖБК.

Каким балкам стоит отдать предпочтение?

Наилучшими технико-эксплуатационными параметрами обладает железобетонная продукция, выполненная в заводских условиях. Изготавливаются такие балки перекрытий по ГОСТам 24893.1-81/24893.2-81/20372-90. В этих нормативах описаны возможные размеры изделий, а также требующиеся технические параметры. Обратите внимание на маркировку изделий. Например, выпускаются балки:

• Предназначенные для опоры наружных и внутренних стен, устройства основания для фундаментов сооружений. Они востребованы при сооружении промышленных, а также гражданских объектов. Изделия создаются из тяжелого бетона марки B20 с использованием напрягаемой и ненапрягаемой арматуры. Такие балки укладываются непосредственно на ЖБ колонны. Изделия данного типа могут иметь длину от 4,2 до 8 метров, ширина стандартная – 180 мм, а высота достигает 380 мм. Например, изделия могут иметь маркировку БСу-78.4, БСу – 80.4, БСу-42.3 и другие.

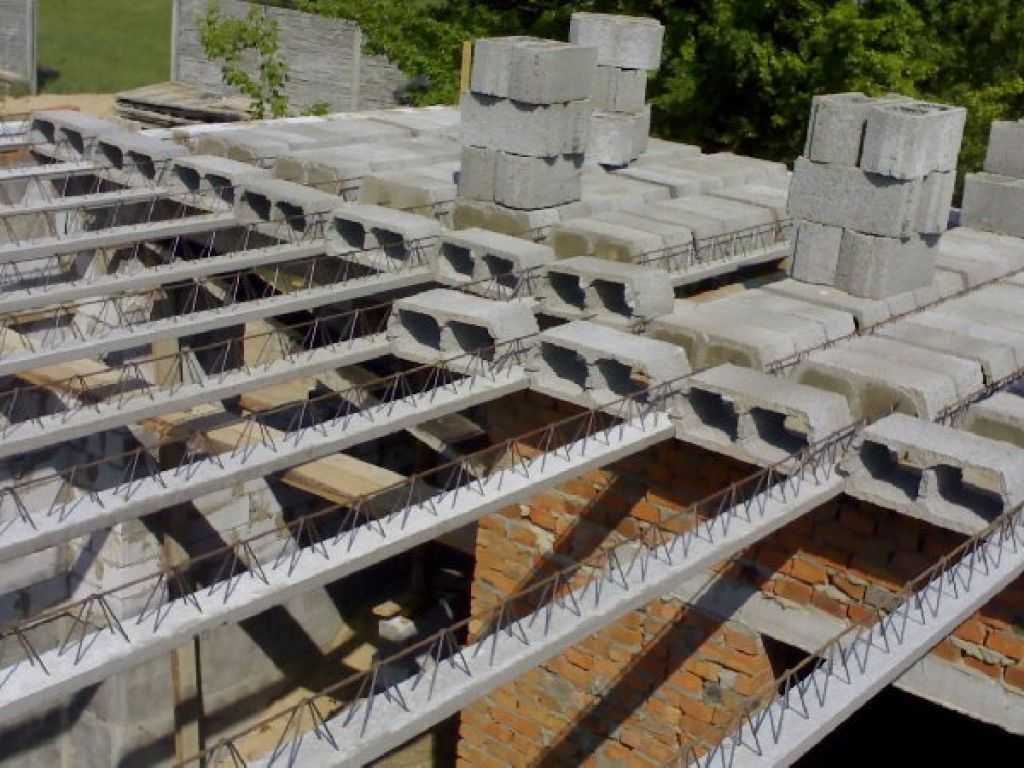

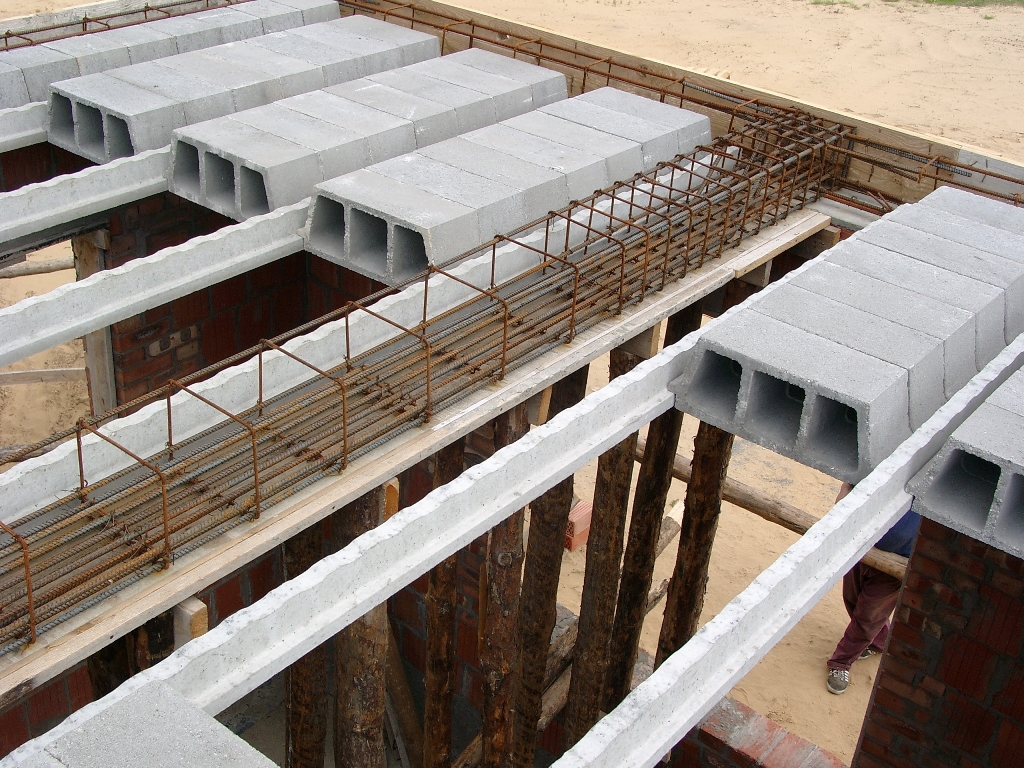

• Применяемые в качестве вкладных перекрытий. Изделия востребованы в гражданском и промышленном строительстве, используются в роли несущей конструкции. Они обеспечивают возможность выдерживать вес, который вышестоящая конструкция оказывает на опорные стены. Обычно для их заливки применяется бетон марки B15. Изделия могут иметь длину от 3,2 до 6,4 метра, при этом стандартная ширина варьируется от 180 до 380 мм, а высота – 220-400 мм. Типичная маркировка таких изделий: Б60.18.30-1Т, Б59.18.22-0,8Т и др.

Размеры железобетонных балок перекрытия для частного дома

Независимо от того, будете вы использовать готовые железобетонные балки или изготавливать сами необходимо определиться с их размерами. При этом можно ориентироваться на следующие показатели:

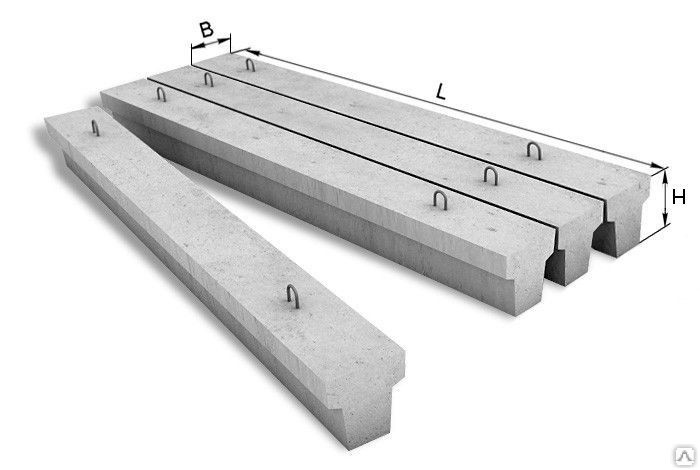

1. Длина (L) их должна быть такой, чтобы их края (опорные части) заходили на несущие стены не менее чем по 20 см, то есть они должна быть длиннее перекрываемого пролета, не менее чем на 0,4 м;
2. Высота (H) должна составлять, как минимум 1/20 (5%) от длины;
3. Рекомендуемая ширина (B) должна соотноситься с высотой, как 5:7.

Принцип работы

Согласно ГОСТ 26519-85 «Конструкции железобетонные заглублённых помещений с перекрытием балочного типа. Технические условия» формула расчёта полезной нагрузки железобетонных балок перекрытия складывается из следующих характеристик:

• Нормативно-эксплуатационная нагрузка на балки перекрытия с определённым коэффициентным запасом. Для жилых зданий данный показатель нагрузки составляет 151 кг на м2, а коэффициентный запас равен 1,3. Получаемая нагрузка – 151*1,3=196,3 кг/м2;
• Нагрузка от общей массы блоков, которыми закладываются промежутки между балками. Блоки из лёгких материалов, к примеру из пенобетона или газобетона, показатель плотности которых D-500, а толщина 20 см будут нести нагрузку – 500*0,2=100 кг/м2;
• Испытываемая нагрузка от массы армированного каркаса и последующей стяжки. Вес стяжки с толщиной слоя 5 см и показателем плотности 2000 кг на м3 будет образовывать следующую нагрузку – 2000*0,05=100 кг/м2 (масса армировки добавлена в плотность бетонной смеси).

Показатель полезной нагрузки железобетонной балки перекрытия составляется из суммы всех трёх перечисленных показателей – 196,3+100+100=396,3 кг/м2.

Изготовление своими руками

В некоторых случаях возникает необходимость или желание изготовить такие железобетонные балки своими руками. Для того, чтобы сделать этого, необходимо изготовить для них опалубку. Проще всего это сделать из деревянных досок , толщиной 25-40 мм или фанеры (10-20 мм).

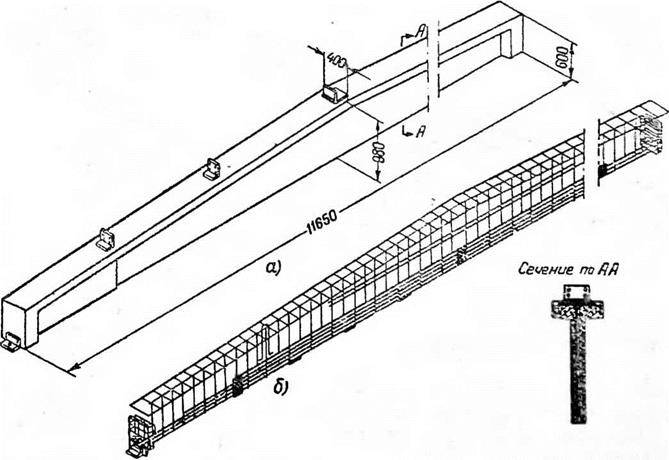

Форма и внутренние размеры опалубки должны соответствовать форме и размерам будущей балки, рассчитанные в соответствии с рекомендациями, приведенными выше. Изнутри опалубка покрывается полиэтиленовой пленкой или другим гидроизолирующим материалом.

Несущая балка на 6 метров

Вопрос:

Пристраиваю террасу длинна 6,8 м ширина 4,0 м. Возле стены дома пролет сотавил 6,0 м. по краям вывел из кирпича армированные коллоны 0,4*0,4м. Нужна опорная балка на пролет 6,0 м. выдержит балка 200*150мм. или взять три доски 200*50? Но как срастить?

Владимир Алексадрович, Краснодар.

Ответ:

Привет, Владимир Александрович из Краснодара!

Так понимаю, что на балку длиной 6 метров будет опираться стропильная система пристроенной террасы.

При такой длине пролета обычно рекомендуют помимо двух крайних опор, даже из армированных колонн сечением 0,4*0,4 метра, делать дополнительную точку опоры в середине пролета. Это не обязательно должна быть такая же колонна, бывает достаточным крепление балки просто анкером к стене основного дома. Что сразу же увеличивает несущую способность опорной балки. В противном случае вы рискуете увидеть прогиб посередине пролета, измеряемый от 3 и до 5 сантиметров (в зависимости от веса кровли террасы).

По имеющимся у меня справочным данным сечение указанной балки должно быть более планируемых вами 200*150 миллиметров.

Поэтому, на мой взгляд, можете взять сечение 200*150 миллиметров (установка только на ребро!), но с обязательным надежным креплением к стене дома балки посередине с помощью анкера диаметром около 20 миллиметров.

Предпочтение в таких случаях оказывают не цельному брусу, а составленному из трех обрезных досок сечением 200*50 миллиметров сечением.

Для этого берут три доски без видимых дефектов, складывают их таким образом, чтобы две крайние доски были с комлевой частью по одному торцу, а средняя доска с противоположным расположением, то есть своей вершинной частью приходилась бы к торцевым частям этих двух досок.

Профессионалу определить где вершина, где комель, можно по расположению годовых колец.

Если строит любитель, то это сложнее. А самое простое — опускают доски целиком в воду, комлевая часть будет более притопленной, чем вершинная.

Впрочем в нашей современной жизни такие тонкости обычно опускают, хотя прочность от этого страдает.

А сращивание досок производится либо 200 миллиметровыми гвоздями, которыми пробивают доски насквозь и загибают концы гвоздей, либо с помощью шпилек с гайками (и шайбами, чтобы гайки не проваливались в толщу древесины при их закручивании). Шаг крепежа около метра. Гвозди по три штуки, через 50 миллиметров по ширине досок. Шпильки по одной. С чередованием их расположения от осевой линии на 50 миллиметров в одну сторону, на следующем креплении в другую сторону. Под шпильки предварительно сверлятся отверстия. Диаметр и отверстий и шпилек примерно 10 — 12 миллиметров.

Разумеется все это ориентировочно и на основании личной практики. Вы вправе поступать и по другому.

Удачи!
