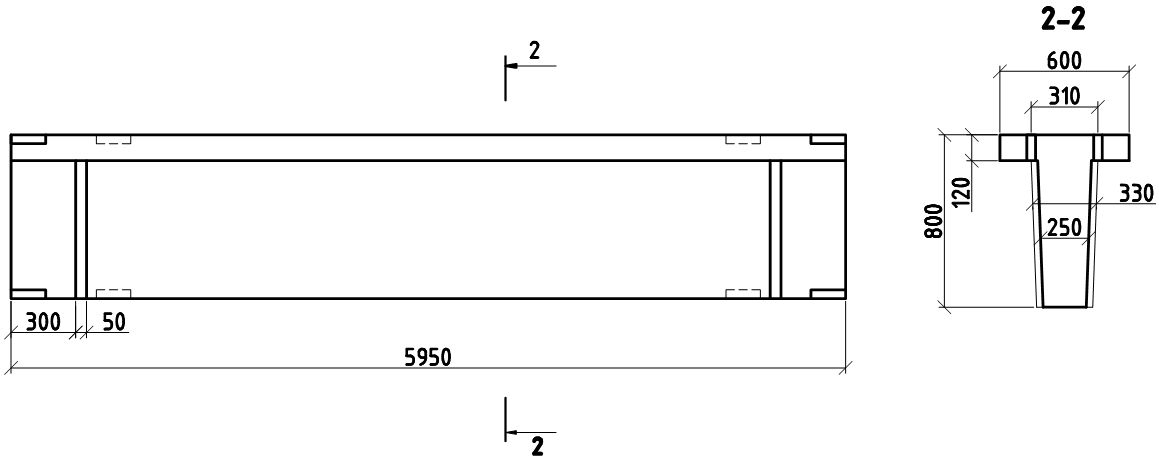

Железобетонная балка 6 м: Фундаментная балка ФБ 6-6 — М-ЖБИ

[Решено] Прямоугольная железобетонная балка размером 250 мм &

Прямоугольная железобетонная балка размером 250 мм × 600 мм свободно опирается на две каменные стены толщиной 230 мм и на расстоянии 6 м друг от друга (от центра до центра). Балка должна нести, помимо собственного веса, распределенную постоянную нагрузку 10 кН/м и постоянную нагрузку 5 кН/м. Определить учитываемый момент.

(Примите коэффициент безопасности 1,5 и эффективное покрытие 50 мм.)

Ранее этот вопрос задавался в

DSSSB AE Civil 27 сентября 2021 г. Официальный документ

1. 121 кНм
2. 126 кНм
3. 142 кНм
9 0013 169 кНм

Опция 2: 126 кНм

Бесплатно

CT 1 : Строительные материалы (строительный камень)

Концепция:

Максимальный факторизованный момент для свободно опертой балки равен, 92}}{8}\)

Где, w = общая нагрузка, le = полезная длина

Расчет:

Дано,

Ширина балки (b) = 250 мм, Общая глубина балки ( D) = 600 мм

Эффективная ширина покрытия = 50 мм Эффективная глубина (d) = 600 — 50 = 550 мм расстояние

L _c = Пролет в свету = 6 — 0,23 = 5,77 м

Эффективная длина меньше («L 92}}}{8} = 126,56\ кН·м\)

Последнее обновление: 30 марта 2023 г.

SSC JE CE 2022 Paper I Results & Cut-Off был опубликован на официальном веб-сайте 18 января 2023 года. Подходящие кандидаты могут явиться на экзамен SSC JE CE Paper II 26 февраля 2023 года. Комиссия по отбору персонала опубликует Уведомление SSC JE CE 2023 от 26 июля 2023 года. Последний день подачи заявок – 16 августа 2023 года, а сдача экзамена I – в октябре 2023 года. Также обратите внимание, что это соответствует календарю экзаменов. Документ I SSC JE CE 2022 проводился с 14 ноября 2022 г. по 16 ноября 2022 г. Кандидаты могут проверить допускную карточку SSC JE CE в связанной статье. Кандидаты могут обратиться к документам SSC JE CE за предыдущие годы, чтобы проанализировать структуру экзамена и важные вопросы. Кандидаты, успешно сдавшие экзамен, получат заработную плату в диапазоне от рупий до 35 400 / — до рупий. 1,12,400/-.

Основные правила проектирования балок —

Узнать

О расчете балок, расчетном пролете, расчетной высоте, армировании, номинальной закладке на арматуру, урезке растянутой арматуры

Эффективный пролет балок принимается следующим образом:

Эффективный пролет свободно опертой балки или плиты принимается как минимум из следующего:
(i) Чистый пролет плюс эффективная высота балки или плиты.

(ii) Межцентровое расстояние между опорами.

(b) Неразрезная балка или плита

В случае неразрезной балки или плиты, если ширина опор меньше \[\frac {1}{12} \]пролета в свету, эффективный пролет составляет принято как в (а). Если ширина опоры больше, чем \[\frac {1}{12}\] чистого пролета или 600 мм, в зависимости от того, что меньше, эффективный пролет принимается равным:

(i) Для концевых пролетов с одним закрепленным концом и непрерывным другим или для промежуточных пролетов эффективным пролетом должен быть пролет в свету между опорами.

(ii) Для концевых пролетов с одним свободным концом и непрерывным другим концом эффективный пролет должен быть равен пролету в свету плюс половина эффективной высоты балки или плиты или пролет в свету плюс половина ширины прерывистой опоры, в зависимости от того, что меньше.

Эффективный пролет консольной балки или плиты принимается равным:

• Длина выступа плюс половина эффективной глубины
• За исключением случаев, когда он образует конец непрерывной балки, где берется длина до центра опоры.

Эффективная глубина балки — это расстояние между центром тяжести области натянутой арматуры и самым верхним сжатым волокном. Он равен общей толщине балки за вычетом эффективного покрытия.

Для балок и плит можно считать, что пределы вертикального прогиба удовлетворяются, если отношение пролета к высоте не превышает следующего: [\frac{Span}{Эффективная глубина}=20\]

(ii)Консольная балка \[\frac {Span}{Эффективная глубина}=7\]

(iii)Непрерывная балка \[\frac {Span} {Эффективная глубина} =26\]

(b) Для пролета более 10 м значения, указанные в (а), должны быть умножены на 10/пролет (м), за исключением консоли, для которой необходимо рассчитать точное отклонение.

(c) В зависимости от площади и напряжения стали для растянутой арматуры, значения в (a) или (b) должны быть изменены путем умножения на коэффициент модификации, полученный из Рис.1.

На рис.1. f _s – напряжение в стали при рабочих нагрузках.

(d) В зависимости от площади сжатой арматуры значение отношения пролета к глубине может быть изменено в соответствии с коэффициентом модификации, указанным на рис.2.

Минимальная площадь растянутой стали не должна быть меньше указанной ниже:

\[ \ гидроразрыв { A_{s}}{bd}=\frac {0,85}{fy}\]

где A _s = минимальная площадь растянутой стали

b = ширина балки или ширина стенки тавровой балки.

d = Эффективная глубина

f _y = Характеристики прочности арматуры в Н/мм ² .

Максимальная площадь растянутой арматуры не должна превышать 0,04 bD.

Когда толщина стенки балки превышает 50 мм, она считается глубокой балкой. Таким образом, боковая арматура должна быть предусмотрена вдоль двух сторон. Общая площадь такой арматуры должна быть не менее 0,1% площади стенки, которая должна быть равномерно распределена по обеим сторонам. Расстояние между боковыми гранями не должно превышать 300 мм или толщины стенки в зависимости от того, что меньше.

Арматура на сдвиг в балках должна располагаться вокруг крайних стержней растяжения и сжатия. Расчет поперечной арматуры

(i) Расстояние по горизонтали между двумя параллельными основными стержнями должно быть не менее наибольшего из следующих значений:

• Диаметр стержней одного диаметра .
• Диаметр большего стержня, если диаметры не равны.
• На 5 мм больше номинального максимального размера крупного заполнителя.

(ii) Когда стержни расположены рядами, они должны располагаться вертикально на одной линии, а минимальное вертикальное расстояние между стержнями должно быть больше следующего:

• 15 мм
• 2/3 номинального максимального размера заполнителя.
• Максимальный диаметр стержня.

Номинальный защитный слой – это толщина защитного слоя бетона до всей стальной арматуры, включая звенья, срезные хомуты или связи колонн. Это размер, используемый при проектировании и указанный на чертежах.

В любом случае он не должен быть меньше диаметра стержня. Номинальное покрытие указано в R.C.C. конструкции по следующим причинам:

(b) Для укрытия от огня.

(c) Для обеспечения достаточной прочности сцепления по всей площади поверхности стального стержня.

• Код IS 456:2000 дает значения номинального покрытия для обеспечения долговечности, как указано в таблице 6.1. (Таблица 16, ИС 456)

(i) Для продольного арматурного стержня в колонне номинальная толщина покрытия должна быть не менее 40 мм или диаметра такого стержня. Но в случае колонн с минимальными размерами 200 мм или под арматурными стержнями, не превышающими 12 мм, можно использовать номинальное покрытие 25 мм.

(ii) Минимальная толщина покрытия фундаментов составляет 50 мм.

Арматура должна выступать не менее чем на d или 12φ (в зависимости от того, что больше) за точку теоретического отсечения. (Теоретическая точка отсечки или точка перегиба — это точка, за которой стержень больше не должен сопротивляться изгибу в сечении).

Правила, регулирующие сокращение, объясняются в следующих статьях.

Площадь растянутой арматуры (A_{st}) в балке рассчитывается на максимальный изгибающий момент.

\[A_{st}=\frac {M}{\sigma_{st}jd}\]

В балке изгибающий момент изменяется по длине балки и, следовательно, требования к стали также. Количество стержней, требуемых в любом сечении, прямо пропорционально изгибающим моментам в этом сечении, т.е. момент, но некоторые из этих стержней могут не потребоваться на участках с меньшим изгибающим моментом. Так вот, некоторые из этих баров можно свернуть на этом участке. (рис. 6.3).

Точка, после которой стержень больше не должен сопротивляться изгибу, называется теоретической точкой сужения. Количество стержней, которые можно свернуть или загнуть на любом расстоянии x от центра пролета балки, равно

\[x=\frac {1}{2}\sqrt{\frac {n_{s }}{n_{c}}}\]

где _c = количество стержней в центре

n _x = количество стержней, которые можно укоротить в секции xx

Сокращение растянутой арматуры балок связано с диаграммой изгибающих моментов и правилами, приведенными выше. Однако упрощенные правила обрезки приведены в СП 34 (справочник по армированию и детализации бетона) и приведены на рис. 6.4 и рис. 6.5.

Согласно рис. 6.4, 50% основных стержней в консольной балке можно урезать на расстоянии \[\frac{l}{2}\left ( но\frac{l}{2}>L_{d} \right ) \]или больше от поддержки.
