Содержание

Балки

Продукция Балки

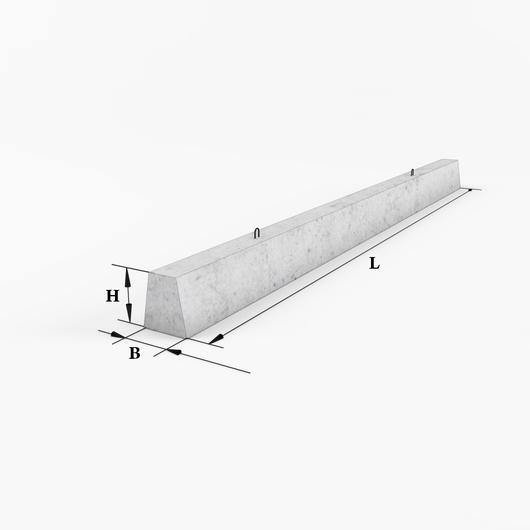

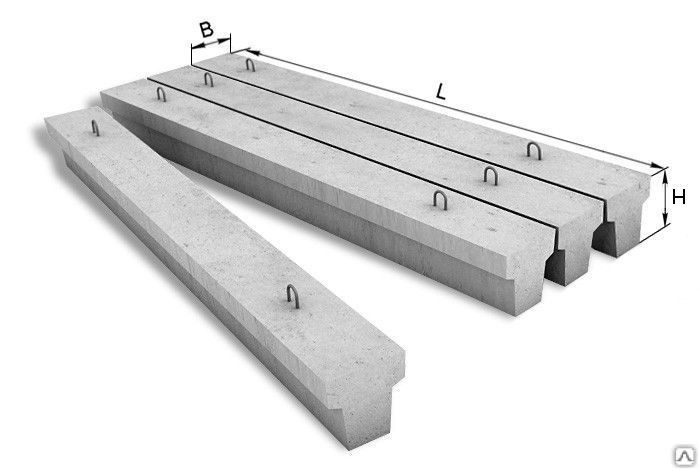

*Марка изделий*	*Габариты, мм*			V бет., м3	*Масса, т*
*Марка изделий*	*Длина (L)*	*Ширина (В)*	*Высота (Н)*	V бет., м3	*Масса, т*
ФБ 6-1	5950	260	450	0,62	1,55
ФБ 6-4	4450	260	450	0,46	1,15
ФБ 6-11	5950	400	450	0,71	1,775
ФБ 6-12	5050	400	450	0,57	1,425
ФБ 6-13	4750	400	450	0,57	1,425
ФБ 6-14	4450	400	450	0,53	1,325
ФБ 6-15	4300	400	450	0,51	1,275
ФБ 6-17	5050	400	450	0,6	1,5
ФБ 6-19	5050	400	450	0,6	1,5
ФБ 6-22	4300	400	450	0,51	1,275
ФБ 6-24	5050	400	450	0,6	1,5
ФБ 6-25	4750	400	450	0,57	1,425
ФБ 6-26	4450	400	450	0,53	1,325
ФБ 6-27	4300	400	450	0,51	1,275
Б 8	4250	600	450	1,15	2,88
Б 7	3380	600	350	0,71	1,78
Б 6	2780	600	300	0,5	1,25
Б 5	2650	300	300	0,24	0,60
Б 4	2160	300	300	0,19	0,48
Б 3	1840	300	250	0,14	0,35
Б 2	1480	300	200	0,09	0,23
Б 1	1160	300	150	0,05	0,13
Балки подкрановых путей
Ш 30	6250	800	220	0,79	1,98
Ш 50	6250	1200	300	1,63	4,08
*Балки (серия 3. 006.1-8)*
Б-1	1480	380	120	0,07
Б-2	2200	380	200	0,17
Б-3	2460	380	200	0,19
Б-4	2750	380	200	0,21
Б-5	2840	380	300	0,32
Б-6	3370	380	300	0,38
Б-7	3580	380	300	0,41
Б-8	1500	500	250	0,19
Б-9	2280	500	250	0,29
Б-10	2540	500	250	0,32
Б-11	4080	500	400	0,82
Б-12	4270	500	400	0,85
Б-13	4340	500	400	0,87

Балки серия 3. 503.1-81
Наименование	Объем,м3	Длина,мм	Ширина,мм	Высота,мм
Балка Б1190.140.123-ТВ.AIII-В	6,59	11 900	1 400	1 230
Балка Б1190.174.123-ТВ.AIII-1В	7,2	11 900	1 740	1 230
Балка Б1500.140.123-ТВ.AIII-К	8,2	15 000	1 400	1 230
Балка Б1500.140.123-ТВ.AIII-М	8,57	15 000	1 400	1 230
Балка Б1500.174.123-ТВ.AIII-К	8,98	15 000	1 740	1 230
Балка Б1500.174.123-ТВ.AIII-К	8,98	15 000	1 740	1 230
Балка Б2100.140.123-ТВ.AIII-Н	11,81	21 000	1 400	1 230
Балка Б2100. 174.123-ТВ.AIII-Н	12,93	21 000	1 740	1 230
Балка Б2100.140.123-ТВ.AIII	12,55	21 000	1 400	1 230
Балка Б2100.174.123-ТВ.AIII	13,84	21 000	1 740	1 230
Балка Б2100.180.123-ТВ.AIII	14,06	21 000	1 800	1 230
Балка Б2100.194.123-ТВ.AIII	14,59	21 000	1 940	1 230
Балка Б1800.140.123-ТВ.AIII-К	9,98	18 000	1 400	1 230
Балка Б1800.174.123-ТВ.AIII-К	10,94	18 000	1 740	1 230
Балка Б2216.113.123-ТВ.AIII	11,99	22 160	1 130	1 230
Балка Б2216.140.123-ТВ.AIII	13,07	22 160	1 400	1 230
Балка Б2216. 174.123-ТВ.AIII	14,42	22 160	1 740	1 230
Балка Б2400.140.123-ТВ.AIII-К	13,45	24 000	1 400	1 230
Балка Б2400.174.123-ТВ.AIII-1К	14,78	24 000	1 740	1 230
Балка Б2400.140.123-В.AIII-Н	13,54	24 000	1 400	1 230
Балка Б2400.174.123-В.AIII-Н	14,85	24 000	1 740	1 230
Балка Б2400.140.123-В.AIII	14,19	24 000	1 400	1 230
Балка Б2400.174.123-В.AIII	15,66	24 000	1 740	1 230
Балка Б3300.140.153-ТВ.AIII-Н	21,1	33 000	1 400	1 530
Балка Б3300.174.153-ТВ.AIII-Н	22,95	33 000	1 740	1 530
Балка Б1200. 140.93-В.AIII	6,36	12 000	1 400	930
Балка Б1200.180.93-В.AIII	7,22	12 000	1 800	930
Балка Б1500.140.93-В.AIII	7,89	15 000	1 400	930
Балка Б1500.180.93-В.AIII	8,97	15 000	1 800	930
Балка Б1190.140.123-ТВ.AIII-Б	7,03	11 900	1 400	1 230
Балка Б1190.174.123-ТВ.AIII-1В	7,64	11 900	1 740	1 230
Балка Б1800.140.123-ТВ.AIII-Н	11,00	18 000	1 400	1 230
Балка Б1800.174.123-ТВ.AIII-Н	11,93	18 000	1 740	1 230
Балка Б1800.140.123-ТВ.AIII-Б	11,13	18 000	1 400	1 230
Балка Б1800. 174.123-ТВ.AIII-1Б(2Б)	12,11	18 000	1 740	1 230
Балка Б1800.140.123	11,63	18 000	1 400	1 230
Балка Б1800.174.123	12,73	18 000	1 740	1 230
Балка Б1800.140.123-ТВ.AIII-ББ	11,28	18 000	1 400	1 230
Балка Б1800.174.123-ТВ.AIII-ББ	12,3	18 000	1 740	1 230
Балка Б2100.140.123-ТВ.AIII-Н	12,37	21 000	1 400	1 230
Балка Б2100.174.123-ТВ.AIII-Н	13,5	21 000	1 740	1 230
Балка Б2400.140.123-ТВ.AIII-Н	14,54	24 000	1 400	1 230
Балка Б2400.174.123-ТВ.AIII-Н	15,85	24 000	1 740	1 230
Балка Б2400. 140.123-ТВ.AIII-Б	14,68	24 000	1 400	1 230
Балка Б2400.174.123-ТВ.AIII-1Б(2Б)	16,03	24 000	1 740	1 230
Балка Б2800.140.123-ТВ.AIII-Н	17,38	28 000	1 400	1 230
Балка Б2800.174.123-ТВ.AIII-Н	18,92	28 000	1 740	1 230
Балка Б2800.140.123-ТВ.AIII-К	17,29	28 000	1 400	1 230
Балка Б2800.174.123-ТВ.AIII-1К(2К)	18,84	28 000	1 740	1 230
Балка Б3300.140.153	24,35	33 000	1 400	1 530
Балка Б3300.174.153	26,37	33 000	1 740	1 530
Балка Б3300.140.153-ТВ.AIII-ББ	24	33 000	1 400	1 530
Балка Б3300. 174.153-ТВ.AIII-ББ	25,93	33 000	1 740	1 530
Балка Б3300.140.153-ТВ.AIII-Н	23,66	33 000	1 400	1 530
Балка Б3300.174.153-ТВ.AIII-Н	25,51	33 000	1 740	1 530
Балки
Балка Б12-1-Н	5,3	12 000	1 100	750
Балка Б12-1-Р	5,3	12 000	1 100	750
Балка Б12-14	5,48	12 000	1 100	770
Балка Б12-14-Н	5,48	12 000	1 100	770
Балка Б15-14	6,84	15 000	1 100	770
Балка Б15-14-Н	6,84	15 000	1 100	770
Балка Б18-1-Н	7,9	18 000	1 100	750
Балка Б18-1-Р	7,9	18 000	1 100	750
Балка Б18-14	8,21	15 000	1 100	770
Балка Б18-14-Н	8,21	15 000	1 100	770
Балка Б24-П-Д	12,7	2 400	1 590	900
Балка Б24-П-М	12,4	2 400	1 450	900
Балка Б27-П-Д	14,3	2 700	1 590	900
Балка Б27-П-М	13,9	2 700	1 450	900
Балка Б1200. 110.95-Т28AIIIв(с)	5,19	12 000	1 100	950
Балка Б1200.130.93-Т28AIIIв(с)	4,82	12 000	1 300	930
Балка Б1500.110.95-Т28AIIIв(с)	6,48	15 000	1 100	950
Балка Б1500.110.95-Т28AIIIв(с)	5,82	15 000	1 100	950
Балка Б1500.130.93-Т28AIIIв(с)	6,02	15 000	1 300	930
Балка Б1800.110.110-Т28AIIIв(с)	7,51	18 000	1 100	1 100
Балка Б1800.130.108-Т28AIIIв(с)	7,76	18 000	1 300	1 080

Балки из железобетона являются главной опорой при возведении стен, перегородок, кровель, то есть при создании разного рода строительных конструкций.

В зависимости от назначения, балки различаются своими индивидуальными характеристиками. Заводом СТД ЖБИ производятся железобетонные балки для всех видов строений.

Железобетонная балка – очень важный элемент здания. Именно поэтому она должна отвечать всем требованиям безопасности. Мы производим только качественные железобетонные конструкции, которые отвечают всем требованиям ГОСТа.

При производстве учитываются все размеры жби балки, параметры несущей способности, виды арматуры, тип используемого бетона. Соблюдение вкупе всех этих норм позволяет получать на выходе качественный, безопасный и прочный продукт.

Железобетонные балки перекрытия приобрели большую популярность. Данное ЖБИ имеет много преимуществ перед аналогичными стройматериалами. Это экологичность, высокая устойчивость к воздействию окружающей среды, прочность и долговнчность.

Купить железобетонные балки по доступной цене можно у кампании СТД ЖБИ. Опытные специалисты помогут рассчитать количество необходимой продукции, оформить доставку и монтаж.

Производство Железобетонных изделий (ЖБИ) любой сложности. ЖБИ по чертежам заказчика.

Уточнить стоимость железобетонных изделий, условия предоставления скидок, наличие продукции ЖБИ на производстве и возможность доставки до объекта, можно, позвонив в отделы сбыта:

Краснодарский край г.Сочи: 8(918) 250—69—53

Краснодарский край г.Краснодар: 8(861) 240-20-21

Ростовская область г.Ростов-на-Дону: 8(918) 250-69-58

Республика Крым г. Симферополь: 8(918) 250-69-46

Ставропольский край г.Ставрополь: 8(918) 250-69-59

Либо связаться с нами по электронной почте: [email protected]

Балки, фермы | ЖБИ-1

Обозначение документа	Марка изделия	Размеры, мм			Класс/ Марка бетона	Объем, м3	Масса, т
		Длина, L	Ширина, a	Высота, h
Серия 1.462-3 в.1	3ДБР18 — 4к7	17960	280	890/1640	В30/400	4,84	12,10
	3ДБР18 — 5к7				В40/550
	3ДБР18 — 6к7

Серия Башкирский НИИ	БРД — 12-3п	11950	200	890/1290	В30/400	1,86	4,50
	БРД — 12-4п

Балки железобетонные предварительно напряженные пролетом 12м для покрытий зданий с плоской и скатной кровлей

Расшифровка марки изделия 1БСП12-2К7:
1 — порядковый номер типоразмера балки по опалубке;
БСП — балка стропильная с параллельными поясами;
12 — размер пролета в м;
2 — порядковый номер балки по несущей способности;
К7 — класс напрягаемой арматуры.

Обозначение документа	Марка изделия	Размеры, мм			Класс/ Марка бетона	Объем, м3	Масса, т
		Длина, L	Ширина, a	Высота, h
Серия 1.462.1-1/81 в.1	1БСП12 — 1к7	11960	280	890	В25/350	1,8	4,5
	1БСП12 — 2к7
	1БСП12 — 3к7				В30/400
	1БСП12 — 4к7				В35/450

Балки стропильные железобетонные для покрытий зданий с пролетами 6 и 9 м.

Расшифровка марки изделия БСП9.2-1АIII:
БСП — балка стропильная с параллельными поясами;
9 — координационная длина балки, 9м;
2 — тип поперечного сечения балки: 1 — тавровое, 2 — двутавровое;
1 — порядковый номер балки по несущей способности;
АIII — класс рабочей продольной арматуры.

Обозначение документа	Марка изделия	Размеры, мм			Класс/ Марка бетона	Объем, м3	Масса, т
		Длина, L	Ширина, a	Высота, h
Серия 1.462.1 — 10/93 в.1	БСП9.2-1АIII	8960	220	890	В20/250	1,1	2,8
	БСП9.2-2АIII
	БСП9.2-3АIII
	БСП9.2-4АIII				В25/350
	БСП9.2-5АIII
	БСП9.2-7АIII				В30/400
	БСП9.2-8АIII
	БСП9.2-9АIII				В35/450
	БСП6.1-1АIII	5980	200	590	В20/250	0,45	1,2
	БСП6. 1-2АIII
	БСП6.1-4АIII
	БСП6.1-5АIII				В25/350
	БСП6.1-6АIII
	БСП6.1-7АIII
	БСП6.1-8АIII				В30/400
	БСП6.1-9АIII
	БСП6.1-10АIII				В40/500

Балки обвязочные железобетонные для зданий промышленных предприятий

Расшифровка марки изделия БОП25-1т:
БОП — балка обвязочная прямоугольного сечения; БОВ — балка обвязочная с консольным выступом;
25 — ширина балки в см;
1 — порядковый номер балки по несущей способности;
т — вид бетона, тяжелый.

Обозначение документа	Марка изделия	Размеры, мм			Класс/ Марка бетона	Объем, м3	Масса, т
		Длина, L	Ширина, a	Высота, h
ГОСТ 24893	БОП25-1т	5950	250	585	В20/250	0,87	2,2
	БОП25-2т
	БОП25-3т
	БОВ-1т		250/380			0,98	2,45
	БОВ-2т
	БОВ-3т

Конструктивное поведение усиленных железобетонных балок с использованием сверхвысокопрочного фибробетонного слоя

Чтобы прочитать этот контент, выберите один из вариантов ниже:

Нурсямси Нурсямси (Departemen Teknik Sipil, Universitas Sumatera Utara, Медан, Индонезия)

Йоханнес Тариган (Departemen Teknik Sipil, Universitas Sumatera Utara, Медан, Индонезия)

Мухаммад Асвин (Departemen Teknik Sipil, Universitas Sumatera Utara, Медан, Индонезия)

Бадорул Хишам Абу Бакар (Школа гражданского строительства, Universiti Sains Malaysia, Penang, Malaysia)

Harianto Hardjasaputra (Программа Studi Teknik Sipil, Universitas Pembangunan Jaya, Тангеранг, Индонезия)

Строительные инновации

«> ISSN : 1471-4175

Дата публикации статьи: 10 ноября 2022 г.

Загрузки

Аннотация

Назначение

Повреждение железобетонных (ЖБ) элементов конструкции неизбежно. Такие повреждения могут быть результатом нескольких факторов, в том числе агрессивных условий окружающей среды, перегрузок, неадекватного проектирования, некачественного выполнения работ, пожара, урагана, землетрясений и т. д. Поэтому ремонт и усиление являются одним из способов улучшения поврежденных конструкций, чтобы их можно было повторно использовать. . В этом исследовании в качестве усиливающего материала для восстановления поврежденных железобетонных балок предлагается использовать слой сверхвысокоэффективного фибробетона (UHPFRC). Были исследованы различные схемы укрепления, относящиеся к конструктивным характеристикам модифицированных ж/б балок из-за изгибающей нагрузки.

Дизайн/методология/подход

Всего было подготовлено 13 обычных железобетонных балок. Все балки были подвергнуты испытанию на четырехточечный изгиб. Одна балка была выбрана в качестве контрольной и испытана до разрушения, а остальные балки испытаны под нагрузкой до 50% от предельной грузоподъемности контрольной балки. Затем поврежденные балки были усилены с использованием слоя UHPFRC по двум различным схемам; ленточной и U-образной схем, прежде чем все балки были испытаны на отказ.

Выводы

По результатам испытаний контрольная балка и все усиленные балки разрушились на изгиб. По сравнению с контрольной балкой поврежденные железобетонные балки, усиленные по ленточной схеме, обеспечили увеличение предельной несущей способности в пределах от 14,50 % до 43,48 % (или увеличение от 1,1450 до 1,4348 раз), тогда как для П-образной балки схемы колебались от 48,70% до 149,37% (или увеличение в 1,4870–2,4937 раза). U-образная схема оказалась более эффективной при восстановлении поврежденных железобетонных балок. Смеси UHPFRC пригодны для обработки, а также легко укладываются и заливаются в опалубку. Кроме того, поврежденные железобетонные балки, укрепленные с использованием ленточной схемы и U-образной схемы, генерировали коэффициенты пластичности более 4 и 3 соответственно. Согласно Eurocode8, эти значения подходят для сейсмически активных регионов. Поэтому рассматриваемые в данном исследовании усиленные балки из поврежденного железобетона вполне реально использовать в таких регионах.

Ограничения/последствия исследования

Наблюдения за структурой трещин не сопровождались измерениями ширины трещин из-за отсутствия в лаборатории измерителя микротрещин. Стоимость применения системы усиления в этом исследовании не оценивалась, поэтому пользователи должны разумно отнестись к применению этого метода на конструкциях.

Практические последствия

Реабилитация поврежденных железобетонных балок продемонстрировала адекватные структурные характеристики, когда все усиленные железобетонные балки выходят из строя при изгибе, а также имеют увеличение несущей способности при разрушении и пластичности. Таким образом, использованная в данном исследовании система усиления может применяться для строительства зданий в сейсмических районах.

Социальные последствия

Помимо оборудования, применение этой системы укрепления требует также рабочей силы.

Оригинальность/ценность

Использование пескоструйной обработки поверхностей поврежденных железобетонных балок, а также нанесение слоев UHPFRC различной толщины и формы для укрепления поврежденных железобетонных балок представляет собой новшество в укреплении железобетонных балок. поврежденные железобетонные балки, которые могут быть применимы как к мостовым, так и к строительным конструкциям.

Ключевые слова

Прочность на изгиб
Усиление
Поврежденные железобетонные балки
Коэффициент пластичности
UHPFRC
Ленточный
U-образный

Благодарности

Авторы выражают признательность за сотрудничество между Universitas Sumatera Utara – Индонезия и Universiti Sains Malaysia за это исследование. Авторы также хотели бы поблагодарить RUI 1001/PAWAM/81419 за финансовую поддержку.0.

Цитата

Нурсямси Н., Тариган Дж., Асвин М., Абу Бакар Б.Х. и Харджасапутра, Х. (2022), «Конструктивное поведение усиленных железобетонных балок с использованием сверхвысокоэффективного фибробетонного слоя», Construction Innovation , Vol. перед печатью № перед печатью. https://doi.org/10.1108/CI-10-2021-0183

Издатель

Изумруд Паблишинг Лимитед

Связанные статьи

Железобетонные балки, подверженные изгибающим моментам

Введение

На этой странице есть примечания, посвященные теории армированных бетонные балки. Теория вообще использовавшийся в прошлом, был основан на упругом методе анализа. В последние двадцать лет теория упругости заменен методом предельной нагрузки в кодах, применимых к строительная индустрия. В примечаниях ниже рассматривается , в план, оба метода.

символов

A _s = площадь растянутой арматуры
A’ _s = площадь сжатой арматуры
b = ширина или эффективная ширина сечения
b _w = средняя ширина стенки
d = эффективная глубина сечения (от поверхности сжатия до центр арматуры )
x= глубина нейтральной оси сечения
I _c = второй момент площади преобразованного сечения
C = результирующая сжимающая сила в бетоне
T = результирующая растягивающая сила в арматуре
d’ = глубина до сжатой арматуры
E _c = модуль Юнга для арматуры
E _с = модуль Юнга для бетона
n _sc = модульное отношение = E 1 / с E _c
h _f = толщина полки
L = эффективный пролет балки
M = расчетный момент в сечении
σ _c = напряжение в бетоне
σ _s = напряжение в арматуре
Mu

11 = расчетный предельный момент в сечении
M _rc = момент сопротивления балки в зависимости от прочности бетона
M _rs = момент сопротивления балки в зависимости от прочности арматуры

Теория упругости

Основа этой теории представлена на веб-странице Композитные балки

Рассмотрим прямоугольную балку, на которую действуют изгибающие силы так, что здесь силы сжатия на верхней поверхности и силы растяжения на нижней поверхности. Балка подвергается изгибу момент М и подкреплен в растянутой области числом или арматурные стержни общим сечением А _с . центр арматуры находится на глубине d от верхней поверхности и определяется как эффективная глубина. Нейтральная ось сечения находится на глубине х от верхней поверхности. позиция нейтральной оси. Бетон Предполагается, что они вносят вклад только в прочность, сопротивляющуюся изгибу. в сжимающей области над нейтральной осью, т.е. все силы растяжения сопротивляются стальной арматуре.

Модульное соотношение № _sc = E _s /E _c . Умножение площади арматурных стержней на модульное соотношение приводит к эффективному армированию площади. преобразуется в эквивалентную площадь бетона …. Принятие моментов площадей относительно нейтральной оси приводит к уравнению

Это при перестановке приводит к квадратичному

Единственным подходящим решением этого уравнения является положительное значение

Второй момент области I _c преобразованного раздела

Максимальное напряжение в бетоне на краю волокна

Приведенную выше диаграмму деформации можно использовать для расчета напряжения в арматуре. Диаграмма деформации является линейным по всей глубине, так как предполагается, что сечение балки остается плоским при изгибе. Поэтому

Момент сопротивления балки

Это момент, выдерживаемый балкой, когда напряжение в бетоне или стали достигает максимально допустимое значение. Значение для бетона и стали легко рассчитывается по диаграмме напряжений 9.0005

Момент сопротивления балки в соответствии с теорией упругости равен меньшему из значений M _rc или M _rs

Критическое/экономическое сечение балки – это когда площадь армирования подобрана так, что M _rs равна к М _рк

Армирование в зоне сжатия балки

Для балки заданных размеров поперечного сечения существует момент, когда увеличение площади армирования делает не обеспечивают результирующего увеличения момента сопротивления, поскольку бетон становится ограничивающим фактором. Это ограничение можно преодолеть, добавив арматуру в зону сжатия. луч. Рассмотрим луч, как показано ниже

Измерение моментов площади относительно нейтральной оси

Таким образом, второй момент площади преобразованного сечения равен

Максимальное напряжение в бетоне на краю волокна

Напряжение в растянутой арматуре и в сжатой арматуре рассчитывается как

Теория предельных нагрузок

Теория предельных нагрузок для бетонных балок основана на расчетный момент сопротивления (предельный момент сопротивления), равный на основе предел прочности бетона при сжатии и предел текучести арматуры стали при растяжении, модифицированной запас прочности. Однако бетон обычно терпит неудачу внезапно, в то время как отказ стали обычно прогрессивный . Поля обычно составляют 1,5 для бетона. и 1,15 для стали. Когда характеристика Прочность бетона основана на кубической прочности, необходимо, чтобы умножается на 2/3, потому что сила на изгиб всегда значительно меньше, чем результат силы куба.

Таким образом, расчетная прочность бетона и стали при изгибе обычно составляет

Анализ теории предельной нагрузки основан на предположения, что плоские поверхности остаются плоскими при изгибе и нет вклада в прочность балки на изгиб от бетон на растяжение. Таким образом, деформация изменяется равномерно вниз по секции балки. Диаграмма напряжений, однако, не линейный, но имеет прямоугольную параболическую форму, как показано ниже.

Достаточно точная аппроксимация этой кривой, которая используется в расчетах прочности, показана ниже

Момент сопротивления в этом случае идентифицируется как предельный момент сопротивления M _u и легко рассчитывается как показано ниже

В рассмотренном выше сечении определяется предельный момент сопротивления, когда нейтральная ось составляет 0,5.d . Меньший расчетный момент потребовал бы сечения с уменьшенным значением x до нейтральная ось.
