Содержание

Б 6 по стандарту: Серия 3.006.1-2/87

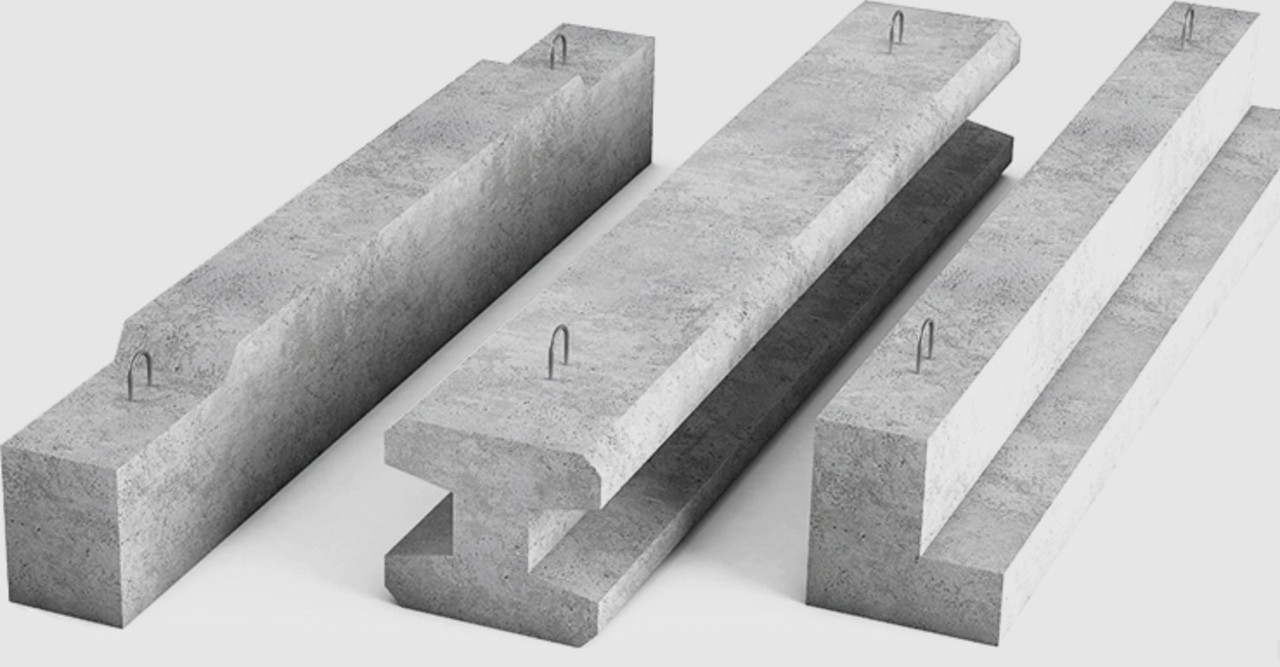

увеличить изображение

Стандарт изготовления изделия: Серия 3.006.1-2/87

Балки для узлов трасс каналов Б 6 нашли широкое применение в строительной сфере. Обустройство каналов и траншей производится в обязательном порядке и регламентируется определенными Сериями. Одним из элементов, который используется при возведении трасс или каналов являетя балка. Это высокопрочные железобетонные изделия, применяемые для возведения сооружений теплотрасс.

1.Основная сфера применения.

Балки Б 6 прямоугольного сечения применяются при конструировании тепловых трасс, для обустройства коммуникационных сооружений различного назначения, а также для прокладки в каналах инженерных сетей. Как правило, используются в строительстве подземных типов каналов, тоннелей и прочих конструкциях. Применяют Б 6 и при обустройстве канализационных люках, в каналах для прокладки кабельных сетей и прочих технических сооружениях.

Данный тип балок не применяется в жилых и производственных зданиях.

Балочные конструкции данного типа используются для перекрытия камер (или шахт), которые состоят из двух и более лотков. На стык этих лотков укладывается балка Б 6, далее поперек укладываются плиты перекрытий с пустотами. На плиты укладывают кольца, которые и образуют шахту камеры. Применение балок осуществляется совместно с лотками и другими изделиями Серии 3.006.1-2.87.

2.Маркировка изделий.

Балки узлов трасс и каналов Б 6 изготавливаются по размерам и условиям в соответствии с действующим Стандартом –

Серия 3.006.1-2.87 в.6 и дополнительной технической документации. Все параметры прочности и надежности, а также условия хранения и транспортировки зафиксированы в Серии 3.006.1-2.87 в.6. В основную маркировку железобетонных балочных конструкций входят цифробуквенные обозначения, так Б 6 расшифровывается, как Б – тип изделия, а цифровое обозначение – размерный ряд.

Балки Б 6 имеет следующие размеры 2780х 600х 300., где:

1.2780 – длина изделия;

2. 600 – ширина изделия;

3. 300 – высота балки;

В обозначение входит такой параметр, как геометрический объем, в данном случае параметр составляет 0,5004. Также используется параметр – объем бетона – 0,5 (на изготовление 1 балки). Вес балки Б 6 составляет 1250. Маркировка производится на торцевой части с указанием массы готового ЖБИ-изделия. Надпись должны быть четко видна и нанесена при помощи несмываемой краски черного цвета.

3.Изготовление и основные характеристики бордюрных камней.

Изготавливают балки методом вибропрессования. Для этого используют бетон определенной марки:

1. Марка бетона на сжатие должна быть не ниже М300 и М400, что регламентируется Серия 3. 006.1-2.87 в.6;

2. Класс бетона на сжатие – не ниже В25 и В30;

3. Водонепроницаемость бетона должна соответствовать марке W6;

4. Морозостойкость бетона – не менее F200.

Соответствие готового изделия данным условиям гарантирует конечную прочность изделия, а также отсутствие трещин и иных изъянов. Соблюдение данных требований обязательно, так как

балки Б 6 эксплуатируются в условиях повышенных деформационных и иных нагрузок. Так, например, вертикальная нагрузка на балку достигает величины в 8 т/м3.

Для обеспечения заданной прочности балочных конструкций, проводится их армирование. В качестве армирующих элементов используют арматуру, изготовленную из предварительно напряженной стали, класса АI и AIII ГОСТ 5781-82. Длина прутков составляет 280 мм., диаметр – 6 мм. Кроме этого, закладывают петли тип УП2-1 (согласно Серии 1. 4000-9 в.1

) для удобства подъема железобетонной группы на высоту. Арматура покрывается слоем бетона не менее чем на 15-20 мм.

Бетон, армирующие составные части и прочие закладные детали должны быть обработаны антикоррозионными составами. Кроме этого, в состав бетонной смеси добавляют особые химические добавки, которые помогают получить бетон с высокими эксплуатационными характеристиками, повысить морозостойкость и водостойкость ж/б изделия, а также повысить свойства сопротивляемости к различным атмосферным и агрессивным воздействиям.

4.Хранение и транспортировка балок Б 6.

Перевозка ЖБИ-изделий осуществляется с использованием спецтранспорта. Балки закрепляют, чтобы полностью предотвратить смещение или падение. Погрузочно-разгрузочные работы производят при помощи крана с соблюдением правил безопасности. При разгрузке не допускается сброс балок или навал.

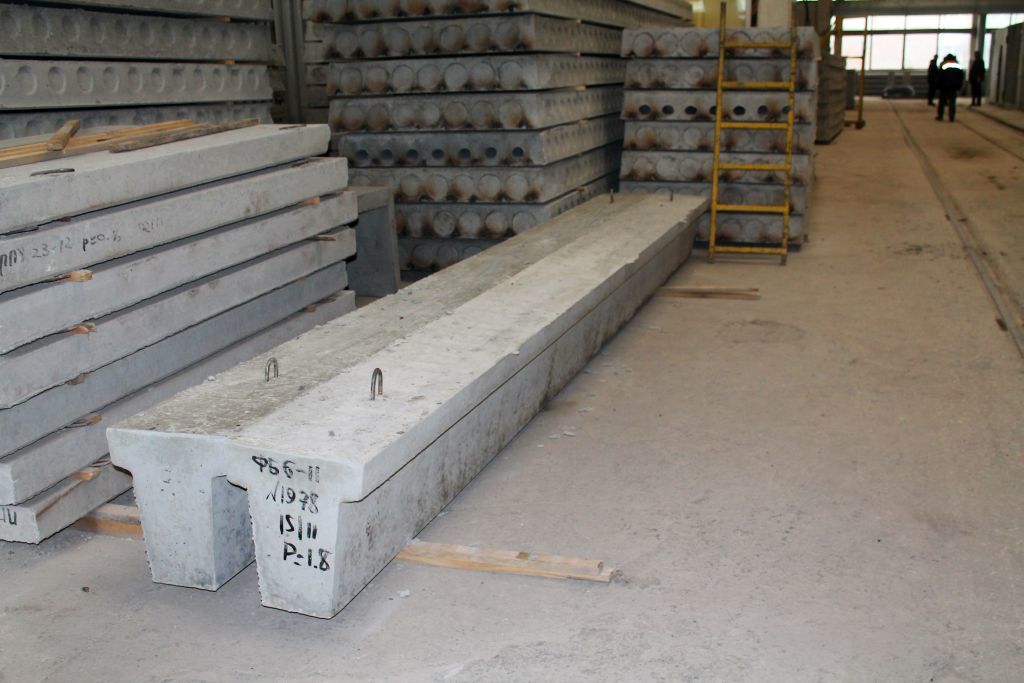

Хранение балок Б 6 производится в штабелях, высота которых составляет не более 2,5 м. Каждый слой прокладывается деревянными прокладками толщиной 30

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Железобетонные балки, подверженные действию изгибающих моментов

Введение

На этой странице есть примечания, посвященные теории армированных бетонные балки. Теория вообще использовавшийся в прошлом, был основан на упругом методе анализа. В последние двадцать лет теория упругости заменен методом предельной нагрузки в кодах, применимых к строительная индустрия. В примечаниях ниже рассматривается , в план, оба метода.

символов

A _s = площадь растянутой арматуры
A’ _s = площадь сжатой арматуры
b = ширина или эффективная ширина сечения
b _w = средняя ширина стенки
d = эффективная глубина сечения центр арматуры )
x= глубина нейтральной оси сечения
I _c = второй момент площади преобразованного сечения
C = результирующая сжимающая сила в бетоне
T = результирующая растягивающая сила в арматуре
d’ = глубина до сжатой арматуры
E _c = модуль Юнга для арматуры
E _s = модуль Юнга для бетона
n _sc = коэффициент модуляции = E _с / E _c
h _f = толщина полки
L = эффективный пролет балки
M = расчетный момент в сечении
σ _c = напряжение в бетоне
σ _s = напряжение в арматуре
М _у = расчетный предельный момент в сечении
M _rc = момент сопротивления балки в зависимости от прочности бетона
M _rs = момент сопротивления балки в зависимости от прочности арматуры

Теория упругости

Основа этой теории представлена на веб-странице Композитные балки

Рассмотрим прямоугольную балку, на которую действуют изгибающие силы так, что здесь силы сжатия на верхней поверхности и силы растяжения на нижней поверхности.

Балка подвергается изгибу момент М и подкреплен в растянутой области числом или арматурные стержни общим сечением А _с . центр арматуры находится на глубине d от верхней поверхности и определяется как эффективная глубина. Нейтральная ось сечения находится на глубине х от верхней поверхности. позиция нейтральной оси. Бетон Предполагается, что они вносят вклад только в прочность, сопротивляющуюся изгибу. в сжимающей области над нейтральной осью, т.е. все силы растяжения сопротивляются стальной арматуре.

Модульное соотношение № _sc = E _s /E _c . Умножение площади арматурных стержней на модульное соотношение приводит к эффективному армированию площади. преобразуется в эквивалентную площадь бетона …. Принятие моментов площадей относительно нейтральной оси приводит к уравнению

Это при перестановке приводит к квадратичному

Единственным подходящим решением этого уравнения является положительное значение

Второй момент области I _c преобразованного раздела

Максимальное напряжение в бетоне на краю волокна

Приведенную выше диаграмму деформации можно использовать для расчета напряжения в арматуре.

Диаграмма деформации является линейным по всей глубине, так как предполагается, что сечение балки остается плоским при изгибе. Поэтому

Момент сопротивления балки

Это момент, выдерживаемый балкой, когда напряжение в бетоне или стали достигает максимально допустимое значение. Значение для бетона и стали легко рассчитывается по диаграмме напряжений 9.0009

Момент сопротивления балки в соответствии с теорией упругости равен меньшему из значений M _rc или M _rs

Критическое/экономическое сечение балки – это когда площадь армирования подобрана так, что M _rs равно к М _рк

Армирование в зоне сжатия балки

Для балки заданных размеров поперечного сечения существует момент, когда увеличение площади армирования делает не обеспечивают результирующего увеличения момента сопротивления, поскольку бетон становится ограничивающим фактором. Это ограничение можно преодолеть, добавив арматуру в зону сжатия. луч. Рассмотрим луч, как показано ниже

Измерение моментов площади относительно нейтральной оси

Таким образом, второй момент площади преобразованного сечения равен

Максимальное напряжение в бетоне на краю волокна

Напряжение в растянутой арматуре и в сжатой арматуре рассчитывается как

Теория предельных нагрузок

Теория предельных нагрузок для бетонных балок основана на расчетный момент сопротивления (предельный момент сопротивления), равный на основе предел прочности бетона при сжатии и предел текучести арматуры стали при растяжении, модифицированной запас прочности. Однако бетон обычно терпит неудачу внезапно, в то время как отказ стали обычно прогрессивный . Поля обычно составляют 1,5 для бетона. и 1,15 для стали. Когда характеристика Прочность бетона зависит от кубической прочности, необходимо, чтобы умножается на 2/3, потому что сила на изгиб всегда значительно меньше, чем результат силы куба.

Таким образом, расчетная прочность бетона и стали при изгибе обычно составляет

Анализ теории предельной нагрузки основан на предположения, что плоские поверхности остаются плоскими при изгибе и нет вклада в прочность балки на изгиб от бетон на растяжение. Таким образом, деформация изменяется равномерно вниз по секции балки. Диаграмма напряжений, однако, не линейный, но имеет прямоугольную параболическую форму, как показано ниже.

Достаточно точная аппроксимация этой кривой, которая используется в расчетах прочности, показана ниже

Момент сопротивления в данном случае идентифицируется как предельный момент сопротивления M _u и легко рассчитывается как показано ниже

В рассмотренном выше сечении определяется предельный момент сопротивления, когда нейтральная ось составляет 0,5.d . Меньший расчетный момент потребовал бы сечения с уменьшенным значением x до нейтральная ось. Это легко сделать, оценив момент сопротивления сечения, возникающий в результате различных значения отношения x/d, взяв моменты относительно растянутой арматуры.
Примечание. Распределение напряжений, используемое в соответствующем коде и в этом упражнении, на самом деле немного отличается. из показанного выше.

График зависимости K от r=x/d легко строится

r	0,13	0,15	0,2	0,25	0,3	0,35	0,4	0,45	0,5
К	0,049569975	0,056649375	0,07371	0,089859375	0,1050975	0,119424375	0,13284	0,145344375	0,1569375
z	0,9415	0,9325	0,91	0,8875	0,865	0,8425	0,82	0,7975	0,775

UPC: Испытания железобетонных балок

Группа структурных исследований Политехнического университета Каталонии (UPC), Барселона, Испания, разработала тесты для определения напряжений в бетонных балках, используемых в строительстве. Испытания, на разработку которых ушло два года, сосредоточены на использовании ламината из углеродного волокна с внешним армированием для усиления бетонных балок. Использование ламинаты из углеродного волокна (CFRP) увеличились за последние несколько лет. Волокна углепластика обычно идут в одном направлении, что обеспечивает полужесткую структуру с высоким модулем упругости при склеивании эпоксидным клеем. Лабораторные испытания были проведены для имитировать различные типы отказов , которые могут часто происходить. К ним относятся:

Демонтаж бетонной крыши
Снятие торцевого ламината
Отслоение поверхности ламината, вызванное разрушением
Разрушение бетона при сдвиге

Использование ламинатов из углеродного волокна (CFRP) увеличилось за последние несколько лет. Волокна углепластика обычно идут в одном направлении, что обеспечивает полужесткую структуру с высоким модулем упругости при склеивании эпоксидным клеем. Лабораторные испытания были проведены для имитации различных типов отказов , что может часто происходить. К ним относятся:

Удаление бетонной крыши
Удаление торцевой поверхности ламината
Отслоение поверхности ламината, вызванное разрушением
Разрушение бетона при сдвиге

железобетонные балки

Испытания с 24 тензодатчиками

Испытания, проведенные Laboratori per a la Innovació Tecnològica d’Estructures i Materials (LITEM), включали установку балок с 24 Тензорезисторы типа 1-LY41-6/350. Они были приклеены на место с помощью клея HBM X280. Тензодатчики были размещены под балкой и вдоль полос углепластика по два с каждой стороны на позиции L/4 для линейного перемещения.

Кроме того, были размещены два лазерных датчика — по одному с каждой стороны в центре луча — для измерения триангуляционного смещения.

Захват сигнала с помощью MGCplus

Сигналы были захвачены с помощью HBM MGCplus с тремя модулями AP815i для тензодатчиков, а модуль AP801 использовался для лазерных датчиков. Сигналы нагрузки и смещения регистрировались приводом на 250 кН. Catman®AP 9 от HBMПрограммное обеспечение для сбора данных 0320 использовалось для анализа результатов. Для расчета сил изгиба армированных балок использовалась традиционная теория балок, которые впоследствии сравнивались с данными, полученными в ходе испытаний. Это позволило изменить общее уравнение для железобетонных балок с двойным армированием и балок, армированных внешними ламинатами, такими как армированные волокном полимеры, для получения более точных оценок деформации εdb (взрывная деформация).
