Выбор перекрытия: сборное железобетонное перекрытие

Сборным железобетонным перекрытием называется перекрытие, которое изготавливается из уже готовых железобетонных плит. Плиты производят на специализированном заводе с применением бетона марок не ниже М200 (В15) и стальной арматуры. Последняя, в свою очередь, может быть как ненапрягаемой, так и напрягаемой (это когда перед бетонированием арматуру натягивают с помощью специальных средств). Применяется предварительное напряжение в плитах с длиной от 4 000 м.

Главным преимуществом такого вида перекрытия выступает тот факт, что нет необходимости считать железобетонные плиты на несущую способность. Связано это с тем, что максимальные нагрузки уже учтены при их производстве. Поэтому процесс подбора плит сводится к тому, чтобы открыть каталог железобетонных изделий и выбрать нужные в зависимости от величины пролета и возможных нагрузок.

Наиболее распространенными плитами перекрытия для частного строительства являются:

• Полнотелые — плиты перекрытия без пустот, т. е. все тело изделий состоит из бетона. Форма — ровная прямоугольная плита, наиболее распространенная толщина которых варьируется от 100 до 160 мм.

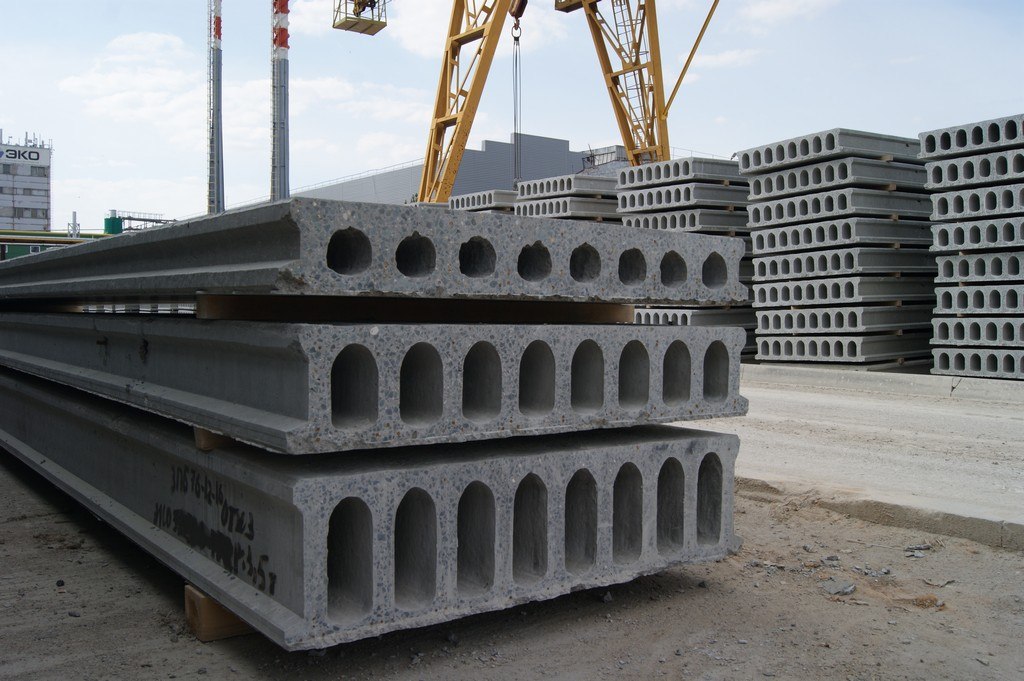

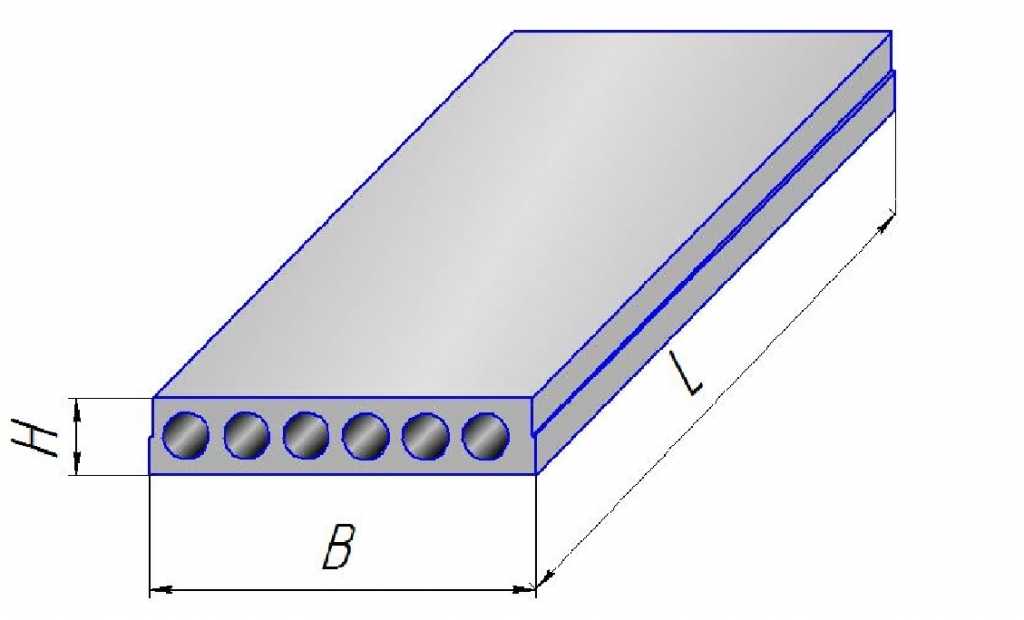

• Пустотелые — прямоугольные плиты перекрытия, в теле которых предусмотрены круглые (редко квадратные) пустоты, размещенные вдоль изделия. Наиболее распространенными из них являются плиты толщиной 220 мм с диаметром отверстий 140 и 159 мм. Хотя существуют пустотные железобетонные плиты толщиной 160, 260 и 300 мм.

• Ребристые — плиты, которые с торца напоминают букву П. Особенность данных изделий состоит в том, что в них по краем размещены балки усиления. Такие плиты обладают повышенной несущей способностью. И поэтому применяют их в большинстве случаев при строительстве торговых центров и производственных зданий. Использовать же их при строительстве частного дома или коттеджа не целесообразно.

Плюсы (+):

• прочность — ж/б перекрытие стойко переносит практически любые механические воздействия;

• легкость и быстрота монтажа — сборка перекрытия не требует значительных усилий, кроме этого, перекрыть частный дом можно за 1 день;

• долговечность — при стандартных условиях данное перекрытие может служить более 50 лет;

• пожаробезопасность — сборные плиты не горят и не поддерживают горение;

• легкость эксплуатации — данное перекрытие не требует никакого обслуживания;

• страховка от ошибок — перекрытие не нужно считать, а это значит, что не будут совершены ошибки в расчетах, которые могут привести к обрушению конструкции.

Минусы (-):

• дороговизна — стоимость сборного железобетонного перекрытия достаточно велика, так как помимо самих плит, нужно будет затрачиваться на отделку и подъемное оборудование;


• необходимость в отделке — для эксплуатации в жилых помещениях данное перекрытие нуждается в отделке;

• большой вес
  — перекрытие оказывает значительную нагрузку на фундамент и стены;

• подходит не для каждого дома — использование железобетонных плит при строительстве деревянных домов нежелательно;

• повышенная звукопроводимость — для нормальной эксплуатации перекрытие нуждается в устройстве звукоизоляции;

• трудоемкость монтажа — монтаж требует, либо использование подъемного оборудования, либо опалубочных, арматурных или бетонных работ.

• Деревянное
• Монолитное железобетонное
• Из бетонных блоков
• Из газобетонных блоков
• Из керамических блоков.

< НазадВперёд >

Добавить комментарий

Создание бетонного перекрытия | Tekla User Assistance

Перейти к основному содержанию

1. Главная
2. Tekla Structures
3. Create models
4. Create parts, reinforcement, and construction objects
5. Create parts and modify part properties
6. Создание бетонного перекрытия

2021

Tekla Structures

При создании бетонного перекрытия выбранный профиль определяет толщину перекрытия и точки, которые необходимо указать для задания формы. На углах перекрытия можно создать фаски.

1. На вкладке Бетон выберите Перекрытие .
2. Укажите точки углов перекрытия.
3. Щелкните средней кнопкой мыши.

Также можно запустить команду с панели свойств.

1. Убедитесь, что в модели ничего не выбрано.

2. На панели свойств нажмите кнопку Список типов объектов и выберите из списка тип Бетонное перекрытие.

   Tekla Structures запускает команду и отображает свойства на панели свойств.

1. Создайте квадратное перекрытие.
2. Выберите пластину.
3. Дважды щелкните ручку.
4. В списке Тип выберите Скругление .
5. В поле Радиус введите радиус фаски.

   Радиус должен быть равен половине стороны квадрата.

6. Нажмите кнопку Изменить.
7. Повторите эти шаги для каждого угла, на котором требуется создать фаску.

1. Создайте перекрытие в форме ромба (с четырьмя равными сторонами).

2. Чтобы скруглить углы, создайте на них фаски типа Дуга с точками .

1. Если панель свойств не открыта, дважды щелкните перекрытия, чтобы открыть свойства объекта Бетонное перекрытие.
2. Измените свойства требуемым образом.
3. Нажмите кнопку Изменить.

Для просмотра и изменения свойств бетонного перекрытия используются свойства объекта Бетонное перекрытие на панели свойств. Чтобы открыть свойства, дважды щелкните бетонное перекрытие. Файлы свойств бетонных перекрытий имеют расширение *.csl.

Если вы настроили компоновку панели свойств, список свойств может быть другим.

What is missing?

Преимущества железобетонных полов

Использование армированного бетона для промышленных полов и коммерческих помещений чрезвычайно популярно и имеет гораздо лучшую прочность на растяжение, чем обычный бетон, что снижает вероятность его разрушения.

Железобетон — один из самых популярных вариантов, который мы предлагаем, и он поможет обеспечить прочность и долговечность вашей конструкции на долгие годы. Изготовленный из относительно недорогих материалов, чрезвычайно прочный и легко заливаемый в различные формы, наш железобетон для промышленных и коммерческих помещений, безусловно, является самым популярным выбором, который мы предлагаем.

Что такое железобетон?

Железобетон становится прочнее за счет армирования стальными стержнями, которые заделываются в пол до заливки и схватывания бетона. Армирование чрезвычайно полезно для бетонных полов, поскольку оно помогает снизить вероятность растягивающих напряжений, растрескивания или разрушения конструкции. Армирование особенно полезно для промышленных и коммерческих полов, поскольку оно помогает бетонному полу выдерживать огромное давление, интенсивное движение и многолетний износ.

Для надлежащего армирования бетонных полов бетон необходимо заливать прямо на предварительно уложенные стальные арматурные стержни или сетку, чтобы он мог застыть. Затем бетону дается время, чтобы схватиться и затвердеть вокруг этих стержней или этой сетки, создавая бетонный пол с добавленной прочностью стали.

Почему мы используем железобетонные полы?

Есть много причин, по которым железобетонные полы так популярны среди наших клиентов в Великобритании:

• Обычный бетон может быть хрупким с относительно низкой прочностью на растяжение по сравнению с железобетоном.
• Железобетон используется для обеспечения устойчивости вашего бетонного пола к таким повреждениям, как растрескивание, изгиб или разрушительное действие времени.
• Сталь и бетон одинаково реагируют на тепловые изменения, что означает отсутствие внутренних напряжений.
• Полы из армированного бетона обладают большей прочностью на растяжение, чем обычный бетон, а также более долговечны и обладают более высокой прочностью на сжатие. Любое напряжение, воздействующее на железобетонный пол, передается на стальные стержни, а это означает, что полы могут выдерживать гораздо больший вес, чем обычный бетон.

Где наиболее выгодны железобетонные перекрытия?

Железобетонные полы чаще всего используются в общественных местах, таких как автостоянки, офисные и жилые здания, а также заводы. Дополнительная прочность, обеспечиваемая железобетоном, делает его популярным выбором во многих секторах. Многие общественные и промышленные помещения подвергаются большому давлению, что делает дополнительное железобетонное покрытие особенно выгодным.

Наша команда имеет опыт монтажа бетонных полов

Наша команда имеет более чем 30-летний опыт работы в индустрии бетонных полов и имеет большой опыт в установке высококачественных железобетонных полов. Мы работаем с самыми разными отраслями и помещениями, поэтому вы можете быть уверены, что устанавливаемые нами железобетонные перекрытия исключительно высокого качества.

Преимущества железобетонных полов

Железобетон обладает многочисленными преимуществами, которые делают его очень популярным выбором среди многих наших клиентов.

Высокая прочность на сжатие и растяжение

Железобетон схватывается и затвердевает вокруг стальных стержней, что позволяет ему выдерживать значительное давление и растяжение. Сам бетон обеспечивает прочность на сжатие, а сталь обеспечивает прочность на растяжение. Сталь — прочный материал, часто используемый для армирования. Сталь расширяется и сжимается в зависимости от температуры, как и бетон, а это означает, что ее нелегко повредить. Именно эта прочность и гибкость делают железобетон популярным выбором для конструкций и полов, которые должны выдерживать чрезмерное давление.

Железобетон экономичен

Железобетонный пол — один из самых экономичных напольных материалов. Цемент, смешанный с камнем, гравием, фрагментами песка и водой, перед добавлением к стальной арматуре для придания ей прочности. Эта комбинация бетона и стали намного дешевле, чем другие строительные материалы, что делает железобетонный пол отличным решением для вашего помещения — независимо от его размера!

Железобетон позволяет быстро строить

Мало что может сравниться со скоростью возведения железобетонных полов. Хотя железобетон чаще всего заливается в форму на месте, он также может поставляться в виде предварительно отлитых деталей, чтобы упростить процесс.

Армирование обеспечивает универсальность

Есть много ученых и инженеров, которые изучали бетон и его свойства, и теперь могут позже использовать смесь в зависимости от области применения. Добавление определенных материалов в бетон может ускорить его схватывание и сделать его устойчивым к воздействию экстремальных температур или изменений окружающей среды. Железобетон позволяет инженерам проектировать и строить несколько типов напольных покрытий. Более того, натяжение при укладке бетона между стальной арматурой может предотвратить растрескивание и сделать пол более прочным.

Железобетон устойчив к атмосферным воздействиям

Еще одним популярным элементом железобетона является его устойчивость к изменениям погодных условий. Стальные и бетонные материалы одинаково реагируют на изменения температуры, снижая вероятность растрескивания и ослабления.

Железобетон устойчив к коррозии

Коррозия является распространенной проблемой для многих напольных покрытий, поскольку они со временем подвержены повреждениям и износу. Однако железобетон прочнее, чем другие типы бетонных полов, и, следовательно, гораздо более устойчив к коррозии.

Железобетон устойчив к огню

Многие материалы для полов, такие как дерево и металл, не могут выдерживать такие же высокие температуры, как железобетон, без воспламенения или серьезного разрушения. Низкая скорость теплопередачи в бетонных полах означает, что внутренняя часть остается намного прохладнее, чем поверхность, что делает химически невозможным воспламенение.

Теплостойкость бетонных полов делает их идеальными для помещений, которые регулярно должны выдерживать высокие температуры, таких как фабричные полы или инженерные мастерские.

Наш подход к железобетонному перекрытию

Здесь, в Concrete Flooring Solutions, мы всегда находим лучшее решение для напольного покрытия для вашего помещения, помогая создать железобетонный пол, идеально отвечающий вашим требованиям. Мы специализируемся на различных методах укладки напольных покрытий, включая традиционные полы, армированные сеткой или стальным волокном. Более того, все наши конструкции бетонных полов соответствуют Техническому отчету 34 The Concrete Society, отраслевому стандарту для бетонных промышленных полов.

Коммуникация важна для нас

Выбор подходящего бетонного пола для вашего помещения может быть сложным процессом, и для многих людей мы прилагаем все усилия, чтобы эффективно общаться с нашими клиентами. Мы поможем вам найти лучшее железобетонное перекрытие для вашей собственности, приложим все усилия, чтобы сообщить вам обо всем и обеспечить вам поддержку на протяжении всего процесса установки.

Обеспечение железобетонными перекрытиями более 30 лет

Мы гордимся тем, что уже более 30 лет поставляем железобетонные полы нашим клиентам. Мы гордимся тем, что предоставляем непревзойденные услуги и исключительные решения для напольных покрытий нашим клиентам по всей Великобритании. Наша команда и наша работа остаются в авангарде технологии бетонных полов, и мы всегда следим за будущими достижениями и разработками в секторе промышленных полов.

Наша команда занимается железобетонными перекрытиями

Каждый из наших проектов промышленных полов уникален, и у наших клиентов есть индивидуальные требования. Тем не менее, каждый выполненный нами монтаж железобетонных полов проходит через строгий процесс планирования, чтобы гарантировать выполнение всех требований. Знания и опыт, которые предлагает наша команда по установке бетона, помогают успокоить каждого из наших клиентов.

Новейшие техники и навыки

Мы увлечены постоянным улучшением наших услуг и развитием наших навыков, поэтому мы можем заливать бетонные плиты с одной площадью до 2500 м2 и укладывать их с самым высоким допуском плоскостности. Кроме того, мы прилагаем все усилия, чтобы использовать новейшие технологии проектирования для создания железобетонных полов на заказ, которые точно соответствуют требованиям наших клиентов. Предоставляя технологии заливки заливкой и строительства широких пролетов, мы можем предложить нашим клиентам железобетонные полы, которыми они могут гордиться.

Услуги по укладке железобетонных полов, которым можно доверять

Правильный выбор железобетонных полов для вашей собственности может оказаться непростой задачей. Однако с помощью нашей команды этот процесс можно значительно упростить. Более того, если ваш промышленный пол не выполнен в соответствии с достаточно высокими стандартами или был выполнен неопытными рабочими, его исправление может быть очень дорогим. Заказывая наши услуги, вы можете быть уверены в оказании услуг, которым вы можете доверять.

Наш железобетон защищен

Существует несколько общих факторов, на которые необходимо обратить внимание в отношении армированных промышленных бетонных полов:

• Поверхностная пыль
• Преждевременный износ
• Бетонная плита основания

Проблемы с поверхностью являются распространенной проблемой. происходит из-за некачественно уложенного бетонного пола. Однако здесь, в Concrete Flooring Solutions, мы используем готовые порошки, чтобы обеспечить гораздо большую стойкость к истиранию и обеспечить возможность выбора цвета. Процесс очень прост. Он использует простой разбрасыватель для нанесения пыли, а затем моторный поплавок для завершения более мелких деталей.

Свяжитесь с нашей командой сегодня

Если вы хотите узнать больше о преимуществах наших железобетонных полов и о том, что мы предлагаем нашим клиентам, почему бы не позвонить нам? Наша команда всегда готова проконсультировать вас по наилучшему напольному покрытию для вашего коммерческого или промышленного помещения. Позвоните нам сегодня и узнайте больше о вариантах железобетонных полов, которые мы предоставляем.

Армированные цементобетонные полы | Типы железобетонных полов

Содержание

В этой статье мы обсудим железобетонные полы.

Полы современных зданий неизменно изготавливаются из железобетона (ЖБК) из-за присущих этому типу конструкции преимуществ. Бетон хоть и крепок на сжатие, но слаб на растяжение. Однако это. соответствующим образом укреплен с помощью стальных стержней, которые принимают на себя все напряжение изгиба. Благодаря этому общая толщина R.C.C.

Полы сравнительно небольшие, что снижает собственный вес самого пола. R.C.C. полы также сравнительно пожаробезопасны и влагостойки. Метод построения также прост, за исключением того, что требуется центрирование. Эти полы также могут использоваться на больших пролетах и, следовательно, больше подходят для больших помещений, холлов и т. д. типы:

(i) Настил из простых плит

(ii) Настил из армированного кирпича

(iii) Настил из балочных плит

(iv) Настил из плоских плит 2 9001 9001 119 (v) Ребристый настил или пустотелые кафельные полы

  2. 1. Простая плита перекрытия

напольное покрытие, R.C.C . плита изгибается навстречу, вызывая натяжение нижних волокон в середине пролета. Благодаря этому арматура из стержней из мягкой стали размещается в нижней части плиты с минимальным зазором в 15 мм. Половина этих стержней согнута ближе к концам, чтобы воспринимать отрицательный изгибающий момент, возникающий из-за частичной фиксации на концах.

Эта основная арматура укладывается в направлении пролета плиты, равного ширине помещения, особенно когда длина помещения более чем в 1,5 раза превышает ширину помещения. Такая плита известна как односторонняя армированная плита. Номинальное армирование (известное как армирование температуры/распределения) размещается в перпендикулярном направлении. Крюки размещаются на конце каждого простого стержня, хотя в ребристых стержнях они не требуются (тор-армирование).

Опирание плиты на стену должно быть не менее ее толщины и не менее половины ширины стены. Такие плиты вполне пригодны и экономичны для пролетов до 5 м. Плита отливается на деревянной или стальной опалубке. После возведения центровки правильно согнутая арматура укладывается на место. Между арматурой и опалубочной плитой размещают прокладки из камня или бетона, чтобы сохранить надлежащее покрытие. Затем заливается цементобетон соответствующей смеси (обычно смесь М20 или смесь 1:1½:3) и хорошо уплотняется.

После этого плита правильно отверждена. Опалубку снимают только после полного застывания бетона. Если длина помещения меньше ширины помещения более чем в 1,5 раза, плита прогибается/изгибается в обоих направлениях. Важно обеспечить армирование в обоих направлениях. Такая плита известна как двухсторонняя армированная плита. На углах вверху и внизу предусмотрено подходящее армирование сеткой, чтобы предотвратить их поднятие. План армирования двухполосной плиты сверху и снизу.

Армированная кирпичная кладка представляет собой типичный тип конструкции, в которой прочность кирпича на сжатие используется для восприятия сжимающего напряжения, а стальные стержни используются для восприятия растягивающего напряжения в плите. Другими словами, обычный цементобетон заменяется кирпичом.

Однако, поскольку размер кирпича ограничен, непрерывность плиты достигается путем заполнения швов между кирпичами цементным раствором. Арматурные стержни заделываются в зазор между кирпичами, который заполняется цементным раствором. Такая конструкция вполне удобна и дешева для малопролетных плит перекрытий, несущих сравнительно легкие нагрузки.

Толщина армированной кирпичной плиты зависит от толщины доступных кирпичей. Модульные кирпичи имеют толщину 10 см (номинальную). Следовательно, толщина плиты может быть сохранена равной 10 см или 20 см. Если с точки зрения дизайна требуется толщина 15 см, плитка толщиной 5 см используется на кирпичах толщиной 10 см, чтобы получить общую толщину 15 см. Швы между двумя слоями плитки и кирпичей заполняются цементным раствором. Перед использованием кирпичи должны быть тщательно вымочены в воде. Арматурные стержни, укладываемые в швы, не должны соприкасаться с кирпичами.

При использовании двух слоев кирпича следует использовать вертикальные швы в кирпичах (в шахматном порядке), чтобы плита не срезалась вдоль шва. Кирпичи у края должны наполовину упираться в несущую стену, чтобы избежать вертикального шва над краем стены. Для таких работ следует использовать первоклассный кирпич. Цементный раствор, используемый для заполнения швов и т. д., должен иметь соотношение 1:3 с надлежащим соотношением воды и цемента, чтобы сделать раствор пригодным для работы.

Ширина шва между соседними кирпичами обычно составляет 2 см. Прочность на сжатие армированной кирпичной кладки иногда увеличивают, увеличивая зазор (скажем, около 4 см) между кирпичами и нанося слой цементобетона толщиной от 2,5 до 5 см поверх кирпичей.

Когда ширина помещения становится больше, увеличивается пролет плиты, а простой Ж.К..К. плита становится неэкономичной. В этом случае конструкция пола состоит из ЖБК . балки и плиты отлиты монолитно.

Балки, известные как тавровые балки, действуют как промежуточные опоры для плиты, которая является непрерывной над этими балками. Когда размер помещения (т. е. зала) очень большой, эти балки перекрытия опираются на продольные балки, которые, в свою очередь, опираются либо на ЖБИ, либо на ЖБИ. колонны или торцевые стены.

Плоская плита представляет собой типичный тип конструкции, в которой армированная плита строится монолитно с опорными колоннами и армируется в двух или более направлениях без каких-либо балок.

Таким образом, плоская плита передает нагрузку непосредственно на опорные колонны, расположенные на соответствующем расстоянии под плитой. Из-за исключения балочных систем в этом типе конструкции плоская получается потолок , что придает привлекательный внешний вид с архитектурной точки зрения.

Гладкий потолок лучше рассеивает свет и считается менее уязвимым в случае пожара, чем обычная балочная конструкция. Бетон более логичен в этом типе конструкции, и, следовательно, в случае больших пролетов и большой нагрузки общая стоимость значительно меньше.

Плита в конструкции плоской плиты может быть как с перепадом, так и без перепада. Перепад — это та часть плиты вокруг колонны, которая имеет большую толщину, чем остальная часть плиты. Армирование в плите может располагаться как по двухполосной, так и по четырехполосной системе. Двусторонняя система армирования обычно используется для плит, подвергающихся обычным нагрузкам.

Бетон не способен противостоять натяжению, возникающему в нижней части толщины плиты. Эта нижняя часть не является несущей, поэтому ее часть можно заменить пустотелыми плитами, что позволит уменьшить вес плиты. В результате получается ребристая система пола. В отличие от Т-образной балки. конструкция, ребра пустотелой черепичной конструкции расположены близко друг к другу.

Расстояние между ребрами в свету зависит от размера имеющихся пустотелых блоков, но обычно оно не должно превышать 50 см. Ширина ребер может варьироваться от 6 до 10 см.
